县级森林资源管理信息系统建设规范.doc

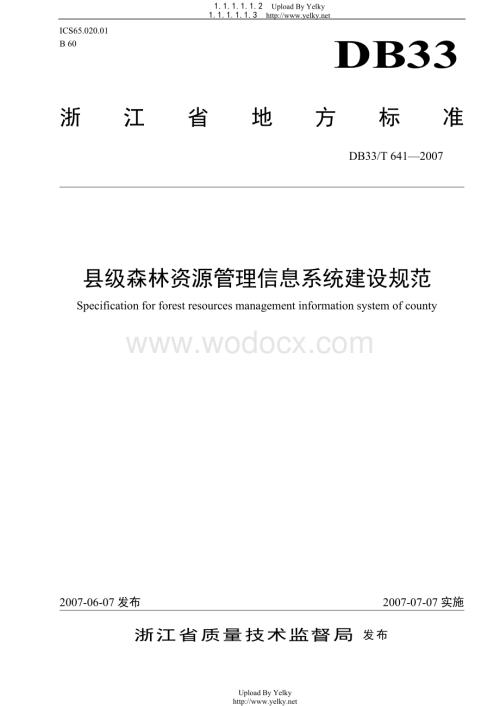

1、/T 浙江省质量技术监督局 发布2007-07-07实施2007-06-07发布县级森林资源管理信息系统建设规范Specification for forest resources management information system of county DB33/T 6412007DB33浙 江 省 地 方 标 准ICS65.020.01B 60DB33/T 6412007目 次前言II1 范围12 规范性引用文件13 术语和定义14 建设流程35 立项46 需求与可行性分析47 系统设计78 数据组织119 程序编码1410 试运行与评审验收1511 运行维护16附录A（资料性附录）

2、 系统配置方案17I前 言本标准附录A为资料性附录。本标准由浙江省林业厅提出并归口。本标准起草单位：浙江省森林资源监测中心。本标准主要起草人：翁卫松、杜群、徐达、陈晟、毛华英。II县级森林资源管理信息系统建设规范1 范围本标准规定了县级森林资源管理信息系统的建设流程、立项、需求分析与可行性分析、系统设计、数据组织、程序编码、试运行与评审验收、运行维护等内容。本标准适用于县级森林资源管理信息系统的建设与管理。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方

3、研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 11457-2006 信息技术 软件工程术语 GB/T 13989-1992 国家基本比例尺地形图分幅和编号GB/T 15968-1995 遥感影像平面图制作规范GB/T 18315-2001 数字地形图系列和基本要求GB/T 20257.2-2006 国家基本比例尺地图图式第2部分15000 110000地形图图式GB/T 20257.3-2006 国家基本比例尺地图图式第3部分125000 150000 1100000地形图图式浙江省森林资源规划设计调查技术操作细则（试行）（浙江省林业厅浙林资200

4、490号）3 术语和定义下列术语和定义适用于本标准。3.1 县级森林资源管理信息系统 forest resources management information system of county是以地理信息技术为基础，综合运用计算机软硬件、网络技术以及现代森林资源经营管理方法，通过对县域（含县级市、区）地理空间数据、森林资源空间数据与属性数据进行输入、存储、查询、检索、处理、分析、显示、备份和更新等操作，实现森林资源管理、辅助决策、辅助林业生产经营等目标的信息系统。3.2森林资源规划设计调查 forest management inventory简称二类调查，是一种将森林资源的各项调查因子

5、落实到小班的调查。通过调查把森林经理地区的资源落实到山头地块，满足县级林业区划、林业规划、基地造林规划等需要，满足国有林场、自然保护区、森林公园等森林经营单位编制森林经营方案、总体设计等需要，为规划设计提供依据、为其它相关调查提供基础。在实际工作中，一般小班调查与小班区划结合进行，二者不可分开。3.3作业设计调查 forest operating investigation简称三类调查，是以某一特定范围或作业地段为单位进行的作业性调查，目的是满足林业基层生产单位安排具体生产作业（造林更新、森林采伐、森林抚育等）的需要，其成果是实施森林经营方案，合理组织生产、科学培育和经营利用森林资源的作业依据

6、。作业设计的调查方法视调查目的而异，一般采用典型选样的方法，要求对作业地段的林分有良好的代表性。3.4数字地形图 digital terrain map以数字形式表示地形图要素的地形图。根据地形图制图表示的要求，将地形图要素进行计算机处理后，以矢量或栅格数据方式组织、储存并可以图形方式输出的包含元数据和数据体的数字产品。3.5 数字线划图 digital line graph简称DLG，是一种更为方便的可放大、漫游、查询、检查、量测、叠加的地图。其数据量小，便于分层，能快速的生成专题地图，所以也称作矢量专题信息图。3.6 数字高程模型 digital elevation model简称DEM，

7、是一种对空间起伏变化的连续表示方法，是一定区域范围内规则格网点的平面坐标及其高程的数据集或者是经、纬度和海拔高度的数据集。3.7 数字正射影像图 digital orthophoto map简称DOM，是利用数字高程模型对扫描数字化的（或直接以数字方式获取的）航空像片（或航空影像），经数字微分校正、数字镶嵌，再根据图幅范围剪切生成的影像数据集，是我国基础地理信息数字产品的重要组成部分之一。3.8 数字栅格地图 digital raster graph简称DRG，是现有纸质地形图经计算机处理后得到的栅格数据文件。每一幅地形图在扫描数字化后，经几何纠正，并进行内容更新和数据压缩处理，彩色地形图还应

8、经色彩校正，使每幅图像的色彩基本一致。数字栅格地图在内容上、几何精度和色彩上与国家基本比例尺地形图保持一致。3.9 遥感影像 remote sensing image是能反映地物目标电磁辐射特性的能量分布图。3.10 大地基准 geodetic datum大地坐标系的基本参照依据，包括参考椭球参数和定位参数以及大地坐标的起算数据。3.11 1980西安坐标系 Xian geodetic system 1980采用1975国际椭球，以JYD1968.0系统为椭球定向基准，选用陕西省泾阳县永乐镇为大地原点所在地，采用多点定位所建立的大地坐标系。3.12 1985国家高程基准 national ve

9、rtical datum 1985采用青岛水准原点和根据由青岛验潮站，1952年到1979年的验潮数据确定的黄海平均海水面所定义的高程标准，其水准原点的起算高程为72.260米。3.13 地理空间数据 geospatial data地理空间数据指表述自然地理要素和地表人工设施的形状、大小、空间位置及其属性的数据、信息，包括行政区界线和地名。3.14森林资源空间数据forest spatial data森林资源空间数据指县级森林资源管理信息系统建设所需的具有空间坐标位置的森林资源图形数据。3.15 山林现状图 subcompartment state map山林现状图以乡镇为单位编制。图面上有各

10、种境界线、林班和小班注记、地形（等高线）、地物、村庄等，详细反映森林经营区划结果和调查结果、以及地形情况，为各种林业规划设计、林业专项调查提供底图材料。山林现状图的比例尺统一为1:10 000。3.16 林相图 stock state map以山林现状图为基础进行小班着色，反映森林分布、各种森林区划界线和作业设计现状的图纸。由于着色可能造成等高线不清楚，有时以平面图形式表示。林相图的比例尺，经营强度较高的为1:5 0001:10 000，中等的为1:10 0001:20 000；较低的为1:20 0001:25 000。在图中要注明林班号及其面积，在林班内作小班注记，注明小班号及其龄级、郁闭度

11、等，并按不同优势树种分别着色，在同一优势树种内再按不同龄级着上不同深度的颜色（成熟林最深，幼龄林最浅）。3.17 森林分布图 forest distributing map以经营单位或县级行政区域为单位、用林相图缩小绘制。比例尺根据各县面积而定，以1:50 0001:100 000为宜。地形、地物可简化，行政区划界线到乡、场一级，将相邻、相同地类或林分的小班合并，并按浙江省森林资源规划设计调查技术操作细则的要求着色。4 建设流程4.1 立项阶段立项阶段的主要工作是：针对县级森林资源管理的需求，提出信息系统建设的初步设想，编制系统建设项目建议书，并完成立项、确定系统开发单位、上报省级林业主管部门

12、审查、备案等工作。4.2需求分析与可行性分析阶段本阶段的主要工作包括需求分析和可行性分析。需求分析的主要工作是：系统开发人员通过与用户交流，了解工作流程和现状，确定系统的各项功能、性能需求、设计约束和系统的验收标准，并完成需求分析报告文件的编制。可行性分析的主要工作是：从信息系统的建设前提（森林资源管理的需求）、环境（森林资源管理中信息系统的应用现状）、系统建设所需信息获取的可能性和技术实现可行性等方面入手，研究立项阶段确定的建设目标和内容是否有可行的解决方案，进行系统开发成本和效益分析，并根据系统的规模和可以利用的条件，制订初步的开发计划，编制可行性研究报告文件。4.3 系统设计阶段系统设计

13、阶段包括总体设计和详细设计。总体设计的主要工作是根据系统需求分析报告，确定系统建设的总体目标，规划系统的规模和总体结构，确定系统功能模块、系统软硬件配置，设计数据库、数据结构、数据字典、系统接口，规定系统采用的技术规范，并明确技术方案，做出经费预算、进度安排与人员培训计划，编制总体设计报告。详细设计是以用户需求的进一步详细调查分析为基础，根据总体设计的要求，进行各模块的详细功能设计、代码设计、输入输出设计、测试设计等工作，并编制详细设计说明书。4.4 数据组织阶段在数据组织阶段，系统设计人员需要确定数据的组织方式、数据源、数据种类、元数据和数据编码，确定数据采集、加工、转换采用的方式、方法以及

14、软硬件环境，规定数据精度要求、质量管理办法，并完成数据库设计文件的编制以及相关人员的培训。数据组织人员根据设计人员的要求，完成数据的采集、标准化和入库等工作。4.5 程序编码阶段在程序编码阶段，需要完成系统代码编写，在完整的数据环境和软硬件环境下进行系统测试、定型，编制技术报告、用户操作手册等文档资料。4.6 试运行与评审验收阶段程序编码完成后，系统移交用户，进入试运行与评审验收阶段。该阶段的主要工作包括：试运行，检验系统是否达到用户需求；全面测试系统，检查系统存在的开发缺陷，编制系统测试报告；审阅各阶段所编制的各类技术文档；组织评审和验收，形成项目评审报告和项目验收意见；形成项目总结报告，对

15、项目建设中的经验和不足进行总结分析。4.7 运行维护阶段该阶段的主要工作包括：对用户进行技术培训，使用户能够进行正常的系统使用和维护；根据用户的意见，对系统进行修改，以改善系统品质，使其更符合实际需求。5 立项5.1 项目立项建设的第一项工作是完成项目立项，由县级林业主管部门编制项目建议书，经审查批准后予以立项。编制项目建议书时应提出需要解决的问题、建设内容、建设目标、涵盖范围，明确所使用的基础地理数据和森林资源数据的来源、格式等基础性技术指标，制定建设的初步计划，形成项目建议书。5.2 选定开发单位用户在综合考虑研发实力、对森林资源管理工作的熟悉程度、后续服务能力、相关系统开发经验、系统升级

16、和更新能力的基础上，确定开发单位。5.3 上报在选定开发单位后，应以建设单位的名义行文，将项目建议书、开发计划上报省林业主管部门，由省林业主管部门组织有关专家对技术可行性、实施计划可行性作初步审查，批复后方可实施。6 需求与可行性分析6.1 需求分析通过广泛调研，全面了解森林资源管理等各方面的要求，深入分析和掌握各项业务流程、工作任务、组织方式、关键环节，充分考虑系统与其他相关信息系统的兼容性，详细分析业务流程，在此基础上编制系统需求分析报告。6.1.1 需求分析内容6.1.1.1 系统需求6.1.1.1.1 功能需求系统应实现以下功能:GIS基本功能：实现图层控制、地图浏览、选择、距离量测、

17、面积量算、数据导入、编辑、检查等功能；图形编辑功能：实现增加点、线和面特征，通过增删或移动节点改变多边形特征形状，合并或分割同一层内线或面特征等功能；图幅整饰功能：按指定属性或空间分析结果设置图形着色、样式，按大小和样式加载标题、文字、南北指针和网格；专题图生成打印功能：制作森林资源分布图、山林现状图等林业标准专题图，以及其他图件的生成、打印；查询分析功能：实现图形到属性，属性到图形，按图形、位置查询等多种查询方式；二类调查数据管理功能：包括对小班数据编辑、逻辑检查、更新等；报表统计打印功能：按照二类调查中统计表格式要求，对二类数据进行统计及报表输出。6.1.1.1.2 性能需求确定系统的各项

18、性能技术指标，包括数据精度要求、更新周期、数据存储方式、系统运行环境要求等。6.1.1.1.3保密性需求森林资源管理信息系统涉及的空间数据属保密范畴，属性数据也有一定的保密要求，应充分分析系统的保密性，以满足空间数据和属性数据的保密要求。6.1.1.1.4安全性与可靠性需求分析系统本身、系统中管理的数据、系统软硬件运行环境在安全性与可靠性方面的需求，确保系统运行稳定、数据完备。6.1.1.1.5 与其他系统的接口需求确定本系统与现有的或计划建设的其他系统之间的关系，省级系统与本系统的关系，并留有相应的接口。6.1.1.1.6 其他需求确定系统建设所需的软硬件、系统环境支持、人员技术培训等其他需

19、求。6.1.1.2 数据需求系统以管理森林资源信息为主，所需要的数据分为空间数据和属性数据。6.1.1.2.1 空间数据需求6.1.1.2.1.1 地理空间数据地理空间数据需求分析包括：系统所需的地理空间数据的数据形式、数据格式、完整性、精度、投影方式、坐标系、空间参考系、比例尺、时效性、数据规模、数据今后的增长情况等必备内容。确定地理空间数据的输出内容和格式，如输出数据的内容、精度、比例尺和数据格式；确定数据的输出方式，即确定屏幕显示、电子数据拷贝、纸图、Web发布等几种方式中的全部或部分。确定地理空间数据与其他空间、属性数据的接口。明确地理空间数据的保密控制要求。6.1.1.2.1.2 森

20、林资源空间数据森林资源空间数据需求分析包括：详细调查森林资源专题。图形数据的现状和系统建设的要求，包括数据形式、数据格式、完整性、精度、投影方式、坐标系、比例尺、时效性、数据规模、数据今后的增长情况等。确定森林资源空间数据的输出内容和格式，如输出数据的内容、精度、比例尺和数据格式；确定数据的输出方式，即确定屏幕显示、电子数据拷贝、纸图、Web发布等几种输出方式中的全部或部分。确定森林资源空间数据与其他空间、属性数据的接口。6.1.1.2.2 属性数据需求6.1.1.2.2.1 属性数据类型属性数据包括：基本属性数据、森林资源属性数据、其他林业专题属性数据三类。基本属性数据包括反映系统建设地区自

21、然地理、社会经济等基本情况的数据。森林资源属性数据指国家森林资源连续清查、二类调查、三类调查以及其他林业专项调查获取的反映森林属性的数据，如小班档案资料、各类统计表等。县级森林资源管理信息系统所需的森林资源属性数据主要为二类调查和三类调查形成的数据。其他林业专题属性数据包括林业管理所需的其他林业属性数据，如林业政策法规、林业社会经济、林业企事业单位、林业工程建设、森林保护与利用等方面的数据。6.1.1.2.2.2 主要工作内容明确系统建设所需的属性数据分类、数据量、数据来源、数据流动方向、数据交换格式等。确定属性数据与空间数据的结合方式与表现形式。6.1.2 需求分析方法6.1.2.1 明确需

22、求调查对象与内容对森林资源管理工作中行政、技术管理人员的调查。包括对系统建设单位负责人、具体业务人员，以及上下级单位与森林资源管理工作有关的行政、技术管理人员。主要明确县级森林资源管理需要系统提供的功能；对现有的森林资源管理信息系统的调查。通过对已有系统的功能及使用情况的调查，结合技术发展，界定系统建设可实现的功能、业务内容以及实现这些功能所需要的数据。6.1.2.2 需求调查方式需求调查的主要方式包括查阅资料、专人会谈、电话访谈、问卷调查等。6.1.3 需求分析成果制定需求分析报告，主要包括：项目背景。包括系统名称、建设单位、与其他系统的关系等等。系统建设目标、任务。需求规定。包括对功能需求

23、、可靠性要求、安全保密需求、数据需求、输入输出要求等的描述。运行环境规定。包括设备、支持软件、接口等。6.2 可行性分析根据县级森林资源管理工作的性质、特点和需要，结合现有条件，针对需求分析提出的各类需求，进行系统建设的必要性、可行性分析。可行性分析阶段，进行多方案比较，从技术、经济、社会等方面对备选方案进行分析论证，在此基础上选定建设方案。6.2.1 可行性分析内容6.2.1.1 技术可行性从使用的技术、现有设备、管理基础、技术依托、有关森林资源管理系统建设现状等方面进行分析。根据系统性能、可靠性、可维护性等方面的要求，分析实现系统功能和性能所需要的各种设备、技术、方法和过程，分析系统开发在

24、技术方面可能存在的风险，有无可以替代的技术，以及技术问题对系统开发成本的影响。在进行技术可行性分析时，应着重分析系统能否满足森林资源管理的要求。作为实用的系统，应考虑使用成熟的、代表主流发展方向的技术，在满足目前使用要求的前提下适度超前。6.2.1.2 经济和社会可行性经济可行性分析主要是进行成本估算，从建设的投资能力方面进行分析。可从软硬件费用、开发费用、维护费用、数据费用、管理费用等方面进行考虑。空间数据的获取和更新直接影响森林资源管理信息系统的应用，在系统建设的费用中占有较大的比重，在经济分析中要重点考虑。县级森林资源管理信息系统面向森林资源调查、监测、管理工作，此系统建设一般不产生直接

25、的经济效益。在经济和社会可行性分析中，应重点突出社会效益的分析。社会效益分析主要从提高森林资源调查监测的工作质量和森林资源管理能力等方面进行分析。6.2.1.3 数据获取可行性森林资源管理信息系统以基础地理信息为依托，基础地理信息的生产与更新一般由测绘部门完成，在可行性分析时必须重点考虑从这些部门获取基础地理信息的可能性，以及自行完成基础地理信息入库的可能性。同时，对森林资源空间数据及其他属性数据的获取途径也应进行详细的可行性分析。6.2.1.4 法律可行性法律可行性分析主要研究系统所需数据的保密、使用权利等法律问题。同时研究系统在开发、使用和维护过程中可能涉及的各种合同及权责等问题。重点应对

26、基础地理信息的发布范围、管理方式、保密措施等进行分析。6.2.2 可行性分析成果需要编制可行性分析报告。可行性分析报告包括：建设背景；建设目标；建议开发系统的建设方案；可选择的其他系统方案；经济分析，主要对建设成本进行分析；社会因素分析；结论。7 系统设计7.1 总体设计7.1.1 总体设计原则在进行系统的总体设计时，除遵循软件工程的基本原则，一致性、先进性、完备性、适用性、可靠性等外，作为森林资源管理信息系统，还应重点考虑以下几项原则：标准化与规范化原则。采用统一的标准与规范进行建设，特别是基础地理数据和森林资源专题数据的采集、使用应予以规范，以保证全省范围的数据共享。实用性原则。确定系统的

27、模式、规模、功能时要充分考虑县级森林资源管理的实际，力求解决实际问题。可扩展性原则。作为其林业他业务系统建设的基础，森林资源管理信息系统应具有良好的扩展性，具备在其上开发、加载其他业务管理系统的能力。要充分考虑今后其他业务系统建设，将森林资源管理信息系统作为林业业务管理系统的基础平台来考虑。安全性和保密性原则。系统要进行合理的安全规划，数据安全上要充分考虑系统数据冗余和容错能力，建立规范的数据备份和备案机制；数据保密上要充分考虑国家对测绘资料的保密要求，以及林业行业对的林业相关数据的保密要求，加强用户授权和管理。7.1.2 总体设计内容包括系统总体结构设计、软硬件配置、功能设计、数据库设计、安

28、全可靠性设计等。7.1.2.1 总体结构设计明确系统的总体框架组成，确定系统的主要模块。7.1.2.2 软硬件配置根据系统规模、数据容量、功能要求，提出系统的软硬件方案；根据用户和数据分布，提出网络配置方案。7.1.2.2.1 软件平台7.1.2.2.1.1 软件配置原则a）基础软件应满足以下要求：具有数据采集、输入、存储、管理和输出功能；具有构建拓扑关系及空间分析功能；具有良好的用户界面开发工具，支持汉字处理，具有二次开发功能；性能可靠，软件技术支持服务好；具有模块化或组件化和网络化能力。b）应用软件应满足以下要求：与基础软件兼容或能以控件的方式连接；实现系统的某个（些）特殊功能。7.1.2

29、.2.1.2 软件平台选择要求信息系统建设所需软件包括计算机操作系统软件、基础软件、应用软件和网络软件。对于选用的各类软件均应说明其技术特点，与同类产品的比较，选择的理由，并指明所选软件的名称、生产厂家、版本号和技术要求。在软件选用时，须考虑以下三点：a）系统方面。支持多层体系架构，及分布式数据库，满足分布和集中相结合的工作模式；提供服务器平台、桌面平台一体化的系统支持；b）技术方面。支持各种主流信息产品的工业标准；可与主流商用关系数据库进行良好协同工作，且在系统承载海量空间数据的情况下可满足长期连续运行的需求；提供开放的空间数据结构、数据格式和二次应用开发的接口；c）考虑软件的稳定性、功能、

30、二次开发能力以及数据格式的通用性等方面。7.1.2.2.2 硬件平台7.1.2.2.2.1 硬件配置原则a）性能价格比优，具有通用性和可升级性；b）运算速度和存储容量等性能指标满足数据管理要求，并有一定冗余；c）与其他硬件的兼容性、可连接性、共享性好；d）与所选软件兼容性好，对系统软件和应用软件的适应性好；e）硬件接口丰富，网络化能力强。7.1.2.2.2.2 硬件平台选择要求总体设计时应明确系统开发和运行所需的各类硬件设备的型号、台套数、性能指标、技术优势。硬件设备主要包括：计算机、输入输出设备、数据存储与数据备份设备、网络和电源设备等。7.1.2.2.3 网络体系结构应包括以下内容：写明网

31、络设计原则、技术要求、产品选型、拓扑结构、基本部件与配件、传输介质、接口、通信协议、约束条件、结构化布线方案等。画出网络结构图，标出各类服务器与客户机、交换机、路由器等的数量与分布；说明各个服务器/客户机的作用、配置和位置；说明拟采用的网络安全保护技术，并符合国家有关安全保密的规定。7.1.2.3 功能设计对信息系统所应具备的功能进行设计。应具备的基本功能包括：基本图形操作。地图显示定位。对地图的任意搜索、放缩、显示，对空间坐标和地名等信息进行空间位置的判断和定位。数据查询。实现图形和森林资源专题数据的多种查询检索方式。图形编辑。能实现对图形对象的编辑，并实现图形修改后的数据更新等功能；实现拓

32、扑生成功能。专题图制作与打印。能制作并打印林业上所需的多种专题图件。数据更新。能对森林资源数据进行自动、手工更新，并具备历史数据管理功能。数据统计。能实现基本的森林资源数据统计和表格制作功能。图层管理。能进行图层的合并、分割等图层控制、管理功能。多源数据管理。支持多源数据，实现对矢量、栅格图件的统一管理，支持常见GPS数据格式。系统管理。包括为系统管理员管理系统提供支持的功能：系统初始化、系统日志、元数据管理、数据导入导出、数据库备份与恢复等；对每一角色设置明确的使用和访问权限，提供多级安全权限管理功能；具备安全保密管理功能。在基本功能基础上，可设计其他扩展功能。7.1.2.4 数据库设计主要

33、内容是选择合适的数据库系统，完成数据逻辑结构设计。7.1.2.4.1 数据库系统的选择应根据系统的功能要求和基础地理信息系统的技术要求，合理估计系统的数据量，在此基础上选定数据库系统。数据库系统选择的原则是要能满足县级森林资源管理的需要。7.1.2.4.2 数据逻辑结构设计主要内容包括：数据的分类与编码；数据分层原则；数据库命名原则；数据文件命名原则；空间数据库结构设计；属性数据库结构设计；各数据库结构之间的关系设计；数据接口标准；元数据结构设计。7.1.2.5 安全可靠性设计7.1.2.5.1 安全设计安全设计的目的是确保信息系统使用安全，运行可靠。为达到数据保密的要求，宜采用后台数据库的方

34、式对地理空间数据进行管理。7.1.2.5.2 系统与数据备份7.1.2.5.2.1 系统备份需要设计完备的系统备份方案，确保系统完整。在有条件的情况下，可采用双数据服务器及双应用服务器的方式对系统进行备份。7.1.2.5.2.2 数据备份可采用硬盘、磁带、光盘和MO（磁光盘）等；备份策略可采用完全备份、增量备份和差分备份。每周进行一次增量备份或差分备份，每半年进行一次全备份。7.1.2.5.3 可靠性处理设计并说明系统运行过程中出现故障的补救措施或解决办法。7.1.2.5.4 用户权限管理根据用户的职能不同确定系统操作权限，分为“系统管理员、数据管理员、网络管理员、系统普通用户”。7.1.3

35、总体设计成果提供总体设计报告和数据库设计报告。报告应包括前述的各项设计内容，报告中涉及的专业术语按GB/T 114572006执行。7.2 详细设计是对总体设计中已划分的各大模块的进一步深入细化设计，通过对系统功能结构的细化，得到系统各功能模块的详细数据结构和算法，为程序编码提供依据。根据内聚度和耦合度、功能完整性、可修改性进一步划分模块，形成功能独立、规模适当的次级模块。次级模块划分的原则是高内聚低耦合（即块内紧、块间松）。7.2.1 详细设计规范在进行详细设计之初，要制定详细设计标准规范。内容包括：确定合适的设计方法；确定设计文档的编制标准，包括文档体系、样式、记述的详细程度、图形画法等；

36、确定代码体系与硬件、操作系统的接口约定、命名规则等。7.2.2 详细设计内容7.2.2.1 模块设计根据详细设计标准规范的规定进行各个模块的程序描述，主要包括算法和程序流程、输入输出项、与外部的接口等。7.2.2.2 界面设计界面要求简单明了、灵活方便。需对图面布局形式、图面布局内容、色调搭配、菜单形式、菜单布局、对话作业方式进行说明。7.2.2.3 输入输出设计在总体设计的基础上，对输入输出的内容、形式、种类、格式、所用设备、介质精度做出明确的规定。7.2.2.4 因子代码设计对系统涉及的因子逐一建立统一的代码库。7.2.3 形成成果编制详细设计报告。报告中涉及的专业术语按GB/T 1145

37、72006执行。8 数据组织8.1 数据分类系统使用和管理的数据包括：a）空间数据。包括地理空间数据、遥感影像资料、森林资源空间数据等；b）属性数据。包括基本属性数据、森林资源属性数据、其他林业专题属性数据等；c）文本数据。包括各类文本、图形、表格等信息；d）多媒体数据。包括与森林资源管理有关的照片、声音、录像等多媒体信息；e）元数据。8.2 数据获取与加工要求系统建设的关键在于获取数据，所需的数据主要包括地理空间数据、森林资源空间数据、森林资源属性数据。8.2.1 地理空间数据8.2.1.1 数据类型地理空间数据是县级森林资源管理信息系统建设的基础，包括数字高程模型(DEM)、数字正射影像图

38、(DOM)、数字线划图(DLG)、数字栅格地图(DRG)、遥感影像数据等。本标准推荐使用DLG数据作为信息系统的基础地理数据，有条件的可增加DOM、DEM、遥感影像数据等。地理空间数据的基本比例尺为110000，不推荐使用大于此比例尺的数据；未经省级林业主管部门批准，不得使用小于此基本比例尺的数据。数据参数应遵循GB/T 183152001。8.2.1.2 数据来源为保证数据质量，应使用测绘部门生产的110000比例尺的DEM、DOM、DLG、DRG数据，卫星照片数据可从相关数据公司获取。行政界线的来源，省级和县级界线以国家最新勘界成果为准，或以测绘部门的110000比例尺DLG中的界线为准，

39、两者均具法律效力；乡镇级、村级界线及林业系统特有区域界线（林场界、自然保护区界等）以二类调查的成果为准，以DLG中的行政界线为参考。8.2.1.3 定位参考系8.2.1.3.1 平面坐标系以1980西安坐标系为大地基准。8.2.1.3.2 投影方式投影方式为高斯-克吕格投影，110000比例尺采用3分带。8.2.1.3.3 高程基准采用1985国家高程基准。8.2.1.4 数据加工对部分要素确实需要进行专业处理的，可根据具体要求进行格式转换、数据分层、数据检查、数据计算变换等工作。格式转换应以选定的平台自带的转换工具为主、自行编制的文件转换程序为辅的方式进行。数据分层是指根据系统建设的需要对地

40、理空间数据进行适当分层，以方便信息提取。格式转换和数据分层后，应及时进行检查，注意图形数据和属性数据是否丢失，发现有丢失的情况应根据原始数据及时进行更改和补充，并检查各类图形要素的完整性。遥感影像的处理主要包括影像的几何校正、正射校正、融合和镶嵌等。可用于系统中的常见遥感影像产品主要有TM（30米分辨率）、SPOT5（2.5米分辨率）和IKONOS（1米分辨率），局部可采用QUIKBIRD（0.61米分辨率），不同产品在处理方法上、数据精度要求上各不相同，具体可按照GB/T 15968-1995。对跨带的县（市、区），应根据面积从大的原则进行换带处理。8.2.2 森林资源空间数据8.2.2.1

41、 数据采集8.2.2.1.1 数据源县级森林资源管理信息系统以两年内完成的二类调查形成的小班图形数据为基础。在数据更新时，可使用调查深度不低于二类调查要求的其他专业调查成果资料，如采伐作业设计调查、造林作业设计调查、森林火灾调查、乱砍滥伐案件调查、林地征占用调查等。使用森林资源规划设计调查成果的，数据采集应遵循浙江省森林资源规划设计调查技术操作细则（试行）。采用专业调查成果的，数据采集遵循相应调查的技术规定。二类调查与信息系统建设同步开展的，野外调查使用的调查底图应与信息系统的地理空间数据一致。8.2.2.1.2 数字化技术要求8.2.2.1.2.1 调绘数据内容包括：行政区域界、林场界、自然

42、保护区界、森林公园界、小班界、各级行政驻地，同时调绘与实地明显不符的其他重要地物（如道路、水系等）。8.2.2.1.2.2 图纸扫描与处理a）扫描分辨率：300dpi；b）扫描方式：采用黑白二值方式或灰度扫描；c）校正：先利用图像处理软件进行角度旋转（拉平）处理，再应用专业地图处理软件对扫描图进行公里网逐格校正匹配。d) 检查：对校正好的图面进行内轮廓线长度检查、公里网格线检查，生成符合精度要求的数据。8.2.2.1.2.3 数字化即是对校正匹配好的扫描图进行矢量跟踪或全自动矢量化，图形编辑，编辑矢量结构点、线、区域的空间位置及其图形属性输入，确定实体的空间位置，转换成矢量数据的过程。其主要技

43、术要求有：在矢量化过程中，随时利用图形编辑功能，对图形数据进行编辑、修改，从而使输入的图形更准确、更丰富。线尽量圆滑，线交叉地方应注意有坐标点。保证多边形闭合，删除短线、悬挂线、细小多边形，最后进行拓扑生成；精度：进行逐公里网校正，要求线状对象与栅格图形的偏移距离不超过0.2mm（图面值）， 点状对象与栅格图形的偏移距离不超过0.1mm（图面值）；图形要素分层：根据实际调查情况进行数据分层，行政界线、小班界、林网、林带等用线状要素表示的要独立分层；林场驻地等用点状要素表示的也要独立分层；经营区划应同行政界线保持一致；图形数据交换格式：shapefile或E00格式。8.2.2.1.2.4 数据

44、拼接采用GB/T 139891992标准图幅分幅处理的，拼接时应做接边处理；采用行政区域分幅处理的，每幅图面的行政界线必须一致；数据拼接要在统一的坐标系下进行，跨投影带的数据，应按面积从大的原则进行换带处理。8.2.2.2 定位参考系定位参考系应与地理空间数据一致。8.2.3 森林资源属性数据8.2.3.1 数据源属性数据应使用两年内完成的二类调查成果。在数据更新时，可使用调查深度不低于二类调查要求的其他专业调查成果资料，如采伐作业设计调查、造林设计调查、森林火灾和乱砍滥伐案件调查、林地征占用调查等。使用二类调查成果的，属性数据采集应遵循浙江省森林资源规划设计调查技术操作细则（试行）的要求。使

45、用专业调查成果的，数据采集遵循相应调查的技术规定。8.2.3.2 属性数据库命名与属性数据库结构森林资源属性数据库命名与属性数据库结构应遵循浙江省森林资源规划设计调查技术操作细则（试行）中 “浙江省森林资源规划设计调查数据库管理系统”的相关要求。8.3 数据质量控制系统的数据质量控制贯穿于系统建设的整个过程，它是针对其中可度量、可控制的质量问题，通过数据源合理选择、数据生产分级检查、重点抽查以及反向数据检验等方式进行控制。8.3.1 数据源选择数据建库之前，应详细调查分析数据的来源，尽量采用权威部门、专业机构提供的数据。基础的森林资源空间数据和属性数据应采用检查合格的二类调查成果。8.3.2

46、数据库质量控制8.3.2.1 空间数据的质量控制空间数据的质量应达到以下要求：保证空间特征的完整性、几何精度、拓扑关系；保证空间数据的地理参考系统和地理控制点的正确性；森林资源空间数据质量应达到浙江省森林资源规划设计调查技术操作细则规定的要求。8.3.2.2 属性数据的质量控制属性数据的质量应达到以下要求：保证属性数据集结构定义符合数据库设计的要求；保证属性数据集属性值的正确率符合数据库的设计要求；属性数据库的实体、完整性和参照完整性要符合数据库的设计要求；森林资源属性数据质量应达到浙江省森林资源规划设计调查技术操作细则（试行）中“浙江省森林资源规划设计调查数据库管理系统”规定的要求。8.4 数据入库在数据采集、加工、检查工作完成后，进行数据入库。数据入库必须达到设计的要求和规范，其中110000地理空间数据的表达形式（如线型、符号、字体、颜色等）遵循GB/T 20257.22006和GB/T 20257.32006。9 程序编码9.1 总体要求程序编码的主要任务是将详
