【C++程序设计课程设计】ATM取款机模拟程序.doc

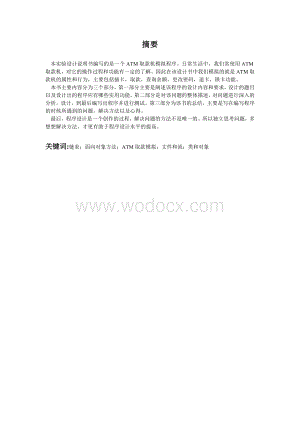

1、摘要本实验设计说明书编写的是一个ATM取款机模拟程序。日常生活中，我们常使用ATM取款机，对它的操作过程和功能有一定的了解。因此在该设计书中我们模拟的就是ATM取款机的属性和行为，主要包括插卡，取款，查询余额，更改密码，退卡，锁卡功能。本书主要内容分为三个部分，第一部分主要是阐述该程序的设计内容和要求，设计的题目以及设计出的程序应有哪些实用功能。第二部分是对该问题的整体描述，对问题进行深入的分析，设计，到最后编写出程序并进行测试。第三部分为该书的总结，主要是写在编写程序的时候所遇到的问题，解决方法以及心得。最后，程序设计是一个创作的过程，解决问题的方法不是唯一的。所以独立思考问题，多想想解决方

2、法，才更有助于程序设计水平的提高。关键词:链表；面向对象方法；ATM取款模拟；文件和流；类和对象目录1设计内容与要求 12设计说明 22.1 问题描述与功能设计2 2.2流程图22.3 类定义和链表 42.4 界面设计52.5 测试73总结8参考文献 9附录A 源代码10 1.设计内容和要求设计内容课题的任务是设计一个ATM取款机的模拟程序。日常生活中，我们常使用ATM取款机，对它的操作过程有所了解。这里我们要模拟的是用户所见的ATM取款机的属性和行为，ATM机与网络连接的部分不包括在这个任务中。设计中应尽可能把它模拟得与真实的ATM接近一些，我们抽象出下列问题：(1) 用户插卡，ATM验证用

3、户帐号信息。(2) 用户首次操作须验证密码。(3) 用户查询余额，ATM显示余额。(4) 用户取款，ATM操作交易过程。(5) 用户转账，ATM请求插入转入卡，然后操作交易过程。(6) 用户更改密码，ATM受理此业务。(7) 用户退卡。ATM清理现场。(8) 所有用户信息保存在文件中。 (9) 对于一个在线用户，如果超过一定时间用户没有任何操作，ATM锁机，直到用户退卡为止。(10) ATM向用户显示欢迎词及其他提示信息。设计要求功能要求：(1)插卡功能（用卡号模拟）；(2)取款功能；(3)查询余额功能；(4)验证帐号功能；(5)更改密码功能；(6)退卡功能；(7)锁卡功能。界面要求：用户界面

4、设计不做统一规定，但应做到界面友好，易于操作。 技术要求：要求所有用户的信息以密文形式保存在数据文件中，加密算法为：字节各位取反，然后高半字节和低半字节交换位置。用户输入密码时不能以明文形式显示在屏幕上，应以“*”号代替来显示用户密码的输入。要求利用面向对象的方法以及C+的编程思想来完成系统的设计；在设计的过程中，建立清晰的类层次； 在系统设计中要分析和定义各个类，每个类中要有各自的属性和方法；要求运用面向对象的机制来实现系统功能。要求主函数（或图形界面下的主调函数）很“干净”，只有一些类对象的定义和某个类对象的一个成员函数的调用。 12.设计说明2.1问题描述与功能设计问题描述课题的任务是设

5、计一个ATM取款机的模拟程序。日常生活中，我们常使用ATM取款机，对它的操作过程有所了解。这里我们要模拟的是用户所见的ATM取款机的属性和行为，ATM机与网络连接的部分不包括在这个任务中。设计中应尽可能把它模拟得与真实的ATM接近一些，我们抽象出下列问题：(1) 用户插卡，ATM验证用户帐号信息。(2) 用户首次操作须验证密码。(3) 用户查询余额，ATM显示余额。(4) 用户取款，ATM操作交易过程。(5) 用户转账，ATM请求插入转入卡，然后操作交易过程。(6) 用户更改密码，ATM受理此业务。(7) 用户退卡。ATM清理现场。(8) 所有用户信息保存在文件中。 (9) 对于一个在线用户，

6、如果超过一定时间用户没有任何操作，ATM锁机，直到用户退卡为止。(10) ATM向用户显示欢迎词及其他提示信息。功能设计该程序应具有以下功能：(1)插卡功能（用卡号模拟）；(2)取款功能；(3)查询余额功能；(4)验证帐号功能；(5)更改密码功能；(6)退卡功能；(7)锁卡功能。2.2流程图2332.3类定义和链表class Cardpublic:Card(char a10,int b,double c)strcpy(num,a);code=b; money=c;char num10;int code;double money;struct nodeCard *cod;node *next;在

7、该程序中定义了类Card，同时声明了3个数据成员。该类有一个构造函数，用来给数据成员赋值。3个数据成员用来保存用户的信息，包括卡号，密码，帐户余额。链表中声明了一个Card类类型的指针，以通过链表中的结点访问该指针,从而访问到定义在类中的数据成员,即用户信息。函数要访问数据成员时，都用这种指向方式，如head-cod-num。而另外一个node指针的数据成员，指向当前结点的下一个结点，利用这种方法遍历链表。将类定义和链表结合起来，可以简化该问题，在一定程度上减少了程序代码。然后再将文件里的信息依次读到链表的各个结点中，就完成了数据成员即用户信息的初始化，使问题变得简单。这就是用类定义和链表的好

8、处所在。42.4界面设计 该程序的界面设计总的来说是体现了对用户的友好性。首先是欢迎界面，看起来非常美观，还有欢迎语句：欢迎使用本银行ATM机。在用户每次输入前，都有输出语句提醒用户，同时在用户进行完每步操作后都循环输出提示信息，用户可自行选择继续或退出。当用户操作有误或交易失败时，界面上会输出出错信息告知用户，三次密码输入错误即锁卡。最后用户退出时，输出语句：谢谢使用，欢迎下次光临。同时提醒用户取卡。界面的设计体现了程序设计的友好性，同时易于操作。 欢迎界面： 出错提醒界面：5用户退出时输出界面：62.6测试 测试该程序的主函数十分简单，只有一些提示信息的输出和功能函数的调用。主函数首先调用

9、创建链表的函数进行创建，同时每创建一个节点就从文件中读出一条信息初始化数据成员。创建完后输出欢迎信息，然后进入程序让用户输入卡号，调用验证卡号的函数，如果正确则进行后面的操作，输入错误则退出程序。接下来是输出提示信息让用户输入卡号的密码，再调用验证密码的功能函数，正确则可进行取款等操作，错误再提示用户重新输入，三次输入错误就锁卡。若用户卡号和密码都输入正确，则输出菜单让用户选择操作。菜单中有五个选项，取款，查询余额，转账，更改密码，退卡。定义一个变量接收用户从键盘输入的数据,后面有五个if语句，根据用户输入的数据来判断执行哪个if语句中的函数，这些函数的功能和菜单中提供的操作是相对应。用户输入

10、1表示取款，2表示查询余额，3表示转账，4表示更改密码，5表示退出，调用完功能函数后再调用一个函数将修改后的信息存进文件中，用户下次进入时将会显示修改后的信息。同时在退出每一个if程序块后又再一次输出菜单选项供用户选择，菜单的循环输出可以方便用户连续进行不同的操作。若用户选择退出则输出：谢谢使用，欢迎下次光临。同时还有输出语句提醒用户取卡。 以下是测试函数的一部分代码：coutr;if(r=1)cout【取款】endl；fetchmoney(temp);save(listhead);if(r=2)cout【查询余额】endl; search(temp);save(listhead);if(r=

11、3) cout【转帐】endl;zhuan(temp,listhead);save(listhead);if(r=4) cout【更改密码】endl;change_code(temp);save(listhead); 测试后得到的结果正确，说明功能函数实现了预定的功能。73.总结该课程设计的题目是设计一个ATM模拟程序。在设计任务中，为尽可能把它模拟得跟真实的ATM接近一些，要求要具有以下功能：取款，查询余额，转帐，更改密码，退卡，锁卡等。同时要求界面要美观，友好，易操作。在技术上要把所有用户的信息以密文形式保存在数据文件中，且用户输入密码时不能以明文形式显示在屏幕上。由于这次课程设计有两个星

12、期的时间，所以时间还算充足。但在编写过程中也遇到了不少的困难。首先，由于要保存用户的帐号，密码，余额等个人信息，所以考虑用类来实现，将这三种信息设计为类的数据成员。文件中保存的也不止一个人的信息，而这些用户的信息又都访问，所以在类的基础上再构建链表。通过返回链表的头结点，外部函数只要遍历链表则可访问文件中所有用户的信息。为安全起见，用户的信息是加密后再存入数据文件中的，在这个地方就要用到加密的函数。所以总的来说，这个程序是将类，链表，文件这三大块的知识结合在一起，只要将这些条理理清楚，这个任务可以说已经完成一半了。这是分析设计这个程序的过程。接下来，就是写程序，实现函数功能的过程了。在实现过程

13、中实现了取款，查询余额，转帐，更改密码，退卡，锁卡等功能函数，通过主函数调用这些函数来完成相应的功能。在每个功能函数中都有错误提醒和相应的操作，退出程序或重新输入。该部分也有涉及到算法。由于要实现的功能比较多，所以函数的代码也比较长。编写的过程中难免会出现错误，在同学和老师的帮助下解决了出现的问题。最后是界面的设计以及测试的过程。考虑到对用户的友好性，在每次输入前都有提醒语句，同时在用户选择操作前也有菜单输出以提示用户。用户三次输入错误ATM取款机即锁卡。总的来说，界面还算美观，易于操作。测试主要是测试功能函数是否能达到预定的要求，还有就是错误测试。当用户的输入出错或者进行错误的操作时，该程序

14、能提醒拥护所出现的错误，并对不同的错误采取不同的解决方案。测试是程序设计中必不可少的步骤，因为这是验证程序是否能达到某些功能的最好方法。测试也有助与我们发现程序中的缺点，从而帮助我们完善程序，编写出更健壮，功能更强大的程序。在这次课程设计中，更深入地理解了链表，类以及文件，并掌握了如何综合利用它们去编写程序。同时，程序设计能力和设计风格也有很大程度的提高。8参考文献王挺，周会平，贾丽丽，徐锡山。C+程序设计（第二版）。北京：清华大学出版社，2004Bruce Eckel。C+编程思想（第二版，影印版）。北京：机械工程出版社，2002Bjarne Stroustrup。C+程序设计语言（特别版，

15、影印版）。北京：高等教育出版社，2001谭浩强。C程序设计（第二版）。北京：清华大学出版社，2000齐治昌，谭庆平，宁洪。软件工程（第二版）。北京：高等教育出版社，20049附录A源代码#include#include#includeclass Cardpublic:Card(char a10,int b,double c)strcpy(num,a);code=b; money=c; char num10;int code;double money;struct nodeCard *cod;node *next;node *createlist(int n);/创建链表node *findnu

16、m(char m10,node *head);/核对卡号int findcode(int q,node *head);/核对密码void fetchmoney(node *head);/取款void search(node *head);/查询余额void zhuan(node *head,node *curnode);/转帐void change_code(node *head);/更改密码void exit();/退卡void lock();/锁卡void save(node *head);/保存信息int main() node *temp, *listhead=NULL;int tim

17、es=0;listhead=createlist(2);cout欢迎使用本银行ATM取款机endl;coutp; temp=findnum(p,listhead);if(temp) while(times3) coutq;if(findcode(q,temp)=0)cout您输入的密码有误,请重新输入!endl;times+; else for(int i=0; ;i+)cout endl;cout endl;cout本机可办理以下业务:endl;cout*endl; cout取款 查询余额endl; cout转帐 更改密码endl; cout退出endl;cout*endl; coutr;c

18、out endl;cout endl; if(r=1) cout【取款】endl; fetchmoney(temp);save(listhead); else if(r=2) cout【查询余额】endl; search(temp);save(listhead); else if(r=3) cout【转帐】endl; zhuan(temp,listhead); save(listhead); else if(r=4) cout【更改密码】endl; change_code(temp);save(listhead); else if(r=5) exit(); goto end;elsecout输

19、入错误，请重新输入endl; if(times=3)lock();elsecout对不起,您输入的卡号不存在,请查正后再输!xyz;if(head=NULL)coutcod=new Card(x,y,z);head-next=NULL; tail=head;for(int i=0;in-1;i+) temp=new node;char x10; int y; double z; if(temp=NULL)coutxyz; infile.close(); temp-next=NULL; temp-cod=new Card(x,y,z);tail-next=temp;tail=temp;retur

20、n head;node *findnum(char m10,node *head)while(head)if(strcmp(head-cod-num,m)=0)return head;head=head-next;return NULL;int findcode(int q,node *head)if(head-cod-code=q)return 1; return 0;void fetchmoney(node *head)couts;if(s0)cout请输入正确的数字!cod-money)s)head-cod-money=(head-cod-money)-s;cout交易成功,请收好钱!e

21、ndl;elsecout对不起,您的余额不足!endl;void search(node *head)cout您的帐户余额为:cod-money!endl;void zhuan(node *head,node *curnode) coutt; node *hold=findnum(t,curnode);if(hold)coutd;if(head-cod-money)d)cout交易成功!cod-money=(head-cod-money)-d;hold-cod-money=(hold-cod-money)+d;elsecout对不起,您的余额不足!endl;elsecout对不起,您输入的卡号

22、不存在,请查正后再输!;void change_code(node *head)coute;if(head-cod-code)=e)coutf;coutg;if(f=g) (head-cod-code)=g;cout密码修改成功,请牢记!endl;elsecout您两次输入的密码不一致,操作失败!endl;elsecout原密码输入错误,操作失败!endl;void exit() cout谢谢使用,欢迎下次光临!endl; cout请取回卡!endl; return ;void lock()cout对不起,由于您三次密码输入错误,卡已被锁!endl;void save(node *head) ofstream outfile(outfile.txt,ios:out);while(head)outfilecod-num cod-code cod-moneynext;outfile.close();
