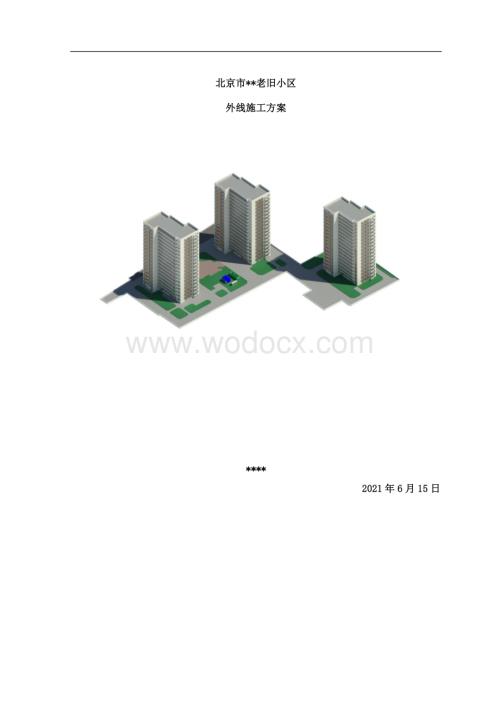

1、北京市*老旧小区外线施工方案*2021年6月15日目录1 编制依据11.1 设计图纸及施工组织设计11.2 施工规程、规范、图集11.3 法律、法规31.4 其它41.5 编制原则41.6 编制范围52 工程概况52.1 工程简介52.2 建筑设计概况62.3 工程图纸概况62.4 工程难点及对策73 项目管理组织机构及人员分工93.1 现场组织管理机构设置原则93.2 人员分工104 施工准备104.1 现场准备104.2 技术准备114.3 劳动力准备114.4 机械准备124.5 物资准备125 施工组织安排135.1 施工安排135.2 工期安排136 主要施工方案136.1 土方开挖

2、136.2 给水管道施工方案146.3 排水管道施工工方案226.4 电气管道施工方案406.5 土方回填427 质量保证措施438 安全保证措施449 环境保护措施4510 季节性施工措施4610.1 雨季施工措施4610.2 冬季施工措施49北京市*老旧小区*二期项目 外线施工方案1 编制依据1.1 设计图纸及施工组织设计根据北京市丰台区幸福路6号院小区外线的特点，在编制中除遵守本项目中标文件要求外，综合考虑本单位的施工经验和施工能力，编写成本工程的施工方案。1.2.1根据甲方指定的丰台区*外线施工范围；1.2.2幸福路6号院二期外线图纸；1.2.3施工现场的实地考察信息资料；1.2.4我

3、单位丰富的施工经验、成功的管理经验及高素质的施工队伍。1.2 施工规程、规范、图集序号类别名 称编号1国家建筑工程施工质量验收统一标准GB50300-20132工程测量规范GB5002620073建筑施工组织设计规范GB/T50502-20094建筑地面工程施工质量验收规范GB50209-20105民用建筑工程室内环境污染控制规范GB50325-20106建筑施工场界环境噪声排放标准GB12523-20117给水排水管道工程施工及验收规范GB50268-20088建设工程项目管理规范GB/T50326-20179预拌砂浆GB/T25181-201910预防混凝土碱骨料反应技术规范GB/T507

4、33-201111建设工程施工现场消防安全技术规范GB50720-201112建筑电气工程施工质量验收规范GB50303-201513建筑物防雷工程施工与质量验收规范GB50601-201014建筑给水排水与采暖工程施工质量验收规范GB50242-200215消防给水及消火栓系统技术规范GB50974-201416建筑设计防火规范GB50016-201417建筑给水排水设计规范GB50015-2003（2009年版）18室外给水设计规范GB50013-200619室外排水设计规范GB50014-2006（2014年版）20地下通信线缆敷设05X101-221通信电缆配线管道图集YD5062-9

5、822工业金属管道设计规范(GB50316-2000,2008年版)23通信管道人孔和管块组群图集YDJ-10124建筑电气通用图集09BD425建筑电气常用数据04DX101-126民用电气设计与施工D800-1-827建筑工程质量管理条例28中华人民共和国环境保护法29建筑给水排水及采暖工程施工质量验收规范GB50242-200230埋地钢制管道聚乙烯防腐层技术标准（SY/T4013）31生活饮用水卫生标准32埋地聚乙烯排水管管道工程技术规程（CECS164:2004）33埋地塑料排水管道工程技术规程CJJ43-201034埋地塑料排水管道施工04S52035给水排水管道工程施工及验收规范

6、CJJ14336建筑小区排水塑料检查井应用技术规程CECS22737建筑小区塑料排水检查井08SS52338建筑施工安全技术统一规范GB5087039建设工程安全生产管理条例40室外地下式消火栓安装01S20141混凝土模块式排水检查井12S5221行业建筑机械使用安全技术规程JGJ33-20122建筑施工安全检查标准JGJ59-20113施工企业安全生产评价标准JGJ/T77-20104预拌砂浆应用技术规程JGJ/T223-20105施工现场临时建筑物技术规范JGJ/T188-20096民用建筑电气设计规范（附条文说明）JGJ16-20087施工现场临时用电安全技术规范（附条文说明）JGJ4

7、6-20058建筑工程检测试验技术管理规程JGJ190-20101地方建筑工程施工技术管理规程DBJ01-80-20032建筑设备施工安装通用图集11BS43建筑工程资料管理规程DB11/T695-20174建设工程检测试验管理规程DB11/T386-20175建设工程施工现场安全防护、场容卫生及消防保卫标准DB11/945-20121.3 法律、法规类别名 称编 号国家中华人民共和国建筑法中华人民共和国主席令第91号中华人民共和国安全生产法中华人民共和国主席令第70号中华人民共和国环境保护法中华人民共和国主席令第22号行业建设工程质量管理条例中华人民共和国国务院令第279号危险性较大的分部分

8、项工程安全管理规定有关问题的通知建办质201831号文地方北京市建设工程见证取样和送检管理规定京建质2009289号文工程建设标准强制性条文（建筑部分）的通知2000建标85号北京市建设工程施工现场管理办法北京市政府令72号1.4 其它类 别名 称编 号总公司文件总公司综合管理体系文件2013年5月15日发布工程技术质量管理标准Q/ZXJZ GJ01-2018建设部推广的建筑业10项新技术2017版公司关于绿色施工节能减排的施工要求1.5 编制原则在详细阅读施工图纸，并充分理解的基础上，满足业主在工程质量、进度、安全、文明施工、环保等方面的要求，以设计文件及有关规范为依据，紧密结合现场实际情况

9、，编制经济、科学、切实可行的施工组织设计，做到技术先进、管理科学。质量目标明确，施工中采用先进技术和设备，严格管理，保证措施完善，确保工程质量达到业主要求。安全目标明确，安全措施可靠，制度完善，确保施工安全。工期目标明确，统筹部署，合理高效安排施工进度，科学划分施工区段，协调统一，确保工期顺利实现。根据当前形势，认真落实严格执行国家及北京市有关建设工程施工现场生活区设置和管理的要求。采用施工全过程对环境破坏最小、占地最少、并有较为周密的环境保护措施，施工中做到保护环境、保护文物、文明施工，使整个工地达到北京市文明施工工地标准。树立系统工程的理念，统筹分配各专业工程的工期，搞好专业衔接；合理安排

10、施工顺序，组织均衡、连续生产；以关键线路为主线，进行工期、资源优化；管理目标明确，指标量化，措施具体，针对性强。积极采用、研发旨在提高工程技术和施工装备水平、保证施工安全和工程质量、加快施工进度、降低工程成本的新技术、新材料、新工艺、新设备。1.6 编制范围1.4.1工程范围丰台区*项目外线工程雨污水管道及检查井、给水消防系统、弱电监控外线及检查井。1.4.2主要工程内容管道铺设、检查井砌筑、管道功能性试验。2 工程概况2.1 工程简介序号项目内容1工程名称2建设规模3建设地点4建设单位5设计单位6监理单位7施工单位8合同承包范围楼体外墙节能改造、屋面增加保温层及修复防水、更换节能窗、楼道内墙

11、粉刷、外立面质感涂料粉饰、上下水主管线改造、避雷系统修复、空调规整、弱电线缆归整、无障碍设施、道路修复、绿化补植、架空线入地、公共照明、小区市政管线改造、完善安防设施改造等全部施工工作内容。9资金来源政府投资（地方）10合同工期要求工期：153日历天计划开工日期：2019年7月31日，计划竣工日期：2019年12月30日。11合同质量目标合格2.2 建筑设计概况本工程为*。该小区位于北京市丰台区北京南站右安门街道。小区内本次改造住宅楼三栋，1#、2#、建成于1990年，3#、建成于2000年。本工程改造范围内的室外给水、排水及雨水系统整治及弱电监控系统。2.3 工程图纸概况小区景观总图2.4

12、工程难点及对策2.4.1 工程特点（1）管线分布复杂排管密集现场施工位于正在使用小区内，施工区域狭小，且地下现状管线错综复杂，如何合理组织各条管线的施工顺序是工程组织的一个特点。（2）现况管线保护施工范围内交叉管线多，如何保证现有管线的正常运营是本次工程重点项目。（3） 施工区域居民安全保障因施工区域为居民生活区，如何保障施工过程中居民的安全也是本项目重要的组成部分。（3）本工程绿色安全文明施工要求高本工程位于北京市丰台区右安门街道北京南站西北侧，因此施工中必须采取积极有效措施，严格控制水、气、声、渣等各种污染源，有序疏导交通，保护、维持好周边环境，绿色文明施工。（4）重点作好冬雨季施工措施，

13、确保工程顺利完成施工期历经夏季主汛期及冬季冷季且近年来极端天气极可能发生，如何确保冬雨季施工质量、进度、安全是本工程的重点工作。2.4.2 工程重点（1）管线分布复杂排管密集本着“先深后浅、先内后外”的原则，分步骤、分层次一次实施。做好狭小区域内施工机械设备、人员的安全交底、安全监管工作、设专职机械管理员管理机械设备。（2）现况管线保护：施工前与各单位及时沟通，确定管线线位并结合雷达探测、人工坑探相结合的措施对现有管线100%确认并在现场标定后方可实施。制定合理的施工方案。派专人负责现况管线的调查、监督和信息流转工作。（3）保障施工过程中居民的安全：施工过程中开挖区域搭设临时围挡封闭，拉设警戒

14、线，夜间放置警示灯，施工中安排专人值守，避免居民误入施工区域。（4）本工程绿色安全文明施工要求高a.做好入场教育工作严格按照公司环境体系要求精心施工。b.采用硬式围挡全封闭措施。c.采用完好的先进的进口设备以及低噪音的发电机和空压机。d.坚持绿色施工理念，严格按照我市有关绿色施工的法律、法规以及相应的文件规定，严格在施工过程中减少PM2.5的产生。e.在重要施工路段、重点部位设专人指挥、监督。（5）重点作好冬雨季施工措施，确保工程顺利完成a.在施工中加强对天气预报的收听，采取相应防范措施。b.管线工程要短开挖，及时回填，缩短周期，避免泡槽、塌槽现象发生而影响施工质量及工期。c.气温过低时停止土

15、方施工2.4.3 工程协调与市政管网接通本工程为老旧小区改造原有污水管线、雨水管线需要拆除更新，在更新过程中需要处理好管线的标高问题，防止标高不符、位置不准确，无法与市政管网对接。施工之前需要核对施工图纸及现场现有管线标高状况。与现有市政本次施工区域现场含有燃气管线、电力管线、热力管线，在污水、雨水施工之前需要提前与燃气单位、电力单位、热力单位进行对接，弄清楚相应地下管网布置、位置、走向、标高，防止施工对其破坏。3 项目管理组织机构及人员分工3.1 现场组织管理机构设置原则本工程具有工程规模小、专业多、穿插施工多、协调管理难度大等难点。我公司进场后，将迅速组建“*”项目经理部，代表公司履行施工

16、合同，承担施工承包责任。项目经理部设置遵循以下原则3.1.1 专业、高效从项目经理、总工程师、生产经理、现场工长到各类专业人员，都选派能力强、素质高、有类似工程组织施工经验，具有拼搏、奉献精神的人员，组建精干、高效的项目组织管理机构。项目经理部由领导决策层、项目管理层、施工作业层三部分组成，并由公司成立领导小组专门负责指导工作。在项目组织人员配备中，派遣一名具有国家一级项目经理资质，政治素质高，施工经验丰富的施工负责人，担任本工程施工的项目经理。在施工中，项目部将组建专业施工作业队承担标书中规定由承包人自行组织实施的项目。各专业作业队要执行项目部各职能部室的管理和指导，统一在项目部的“横向到边

17、、竖向到底”系统管理下开展各项施工活动，以确保本工程各阶段、各环节都能受控有序，有条不紊。3.1.2 层次分明、分工明确组织机构分为决策层、项目管理层、施工作业层。决策层是项目的中枢，管理层是主体，施工作业层是基础，各层次之间职责分明，项目经理部根据任务要求，下设职能部室，各职能部室之间分工明确，相互协作，建立一个具有高效团队协作精神的管理组织机构。项目部按照项目法施工原则组织施工。各专业施工作业队根据工程需要进场、撤场，在工期安排上服从项目部统一安排；在施工程序上执行统一约定；在施工场地占用和临时设施、机械、架子的使用上服从项目部工程管理的统一规划和调度；在技术质量上接受项目部总工程师和技术

18、、质量部的协调、管理。划和调度；在技术质量上接受项目部总工程师和技术、质量部的协调、管理。项目部设置本着精干、高效、平衡、协调、系统、一专多能的原则，设项目经理，项目副经理，生产经理、项目总工程师，下设4个管理职能部门：工程部,技术、质量部,经营部,材料部。3.2 人员分工工程师负责组织编制施工方案，主要施工技术质量工作，检查指导技术施工管理人员的工作，审批技术交底，落实工程质量目标。技术员负责编制施工技术交底，到施工现场指导施工，协助质检员、工长工作。工长负责现场施工全面管理工作，向施工班组作安全技术交底，组织施工班组对施工质量自检、互检。质检员负责检查现场施工质量，填写施工技术资料，上报监

19、理验收。结合工程整体建设情况，项目部成立了外线领导小组，全面负责外线施工的管理工作。组 长：*副 组 长：*组 员：*4 施工准备4.1 现场准备开工前先探明施工现场及临近地方的市政设施情况（包括任何地上、地下管线），若现场存在需改移的市政设施，项目部将负责配合建设单位与有关市政基建设施管理部门协调，在建设单位要求时，安排有关承建改移工程的专业单位实施改移工程。根据进场时的现场情况，清除前占用者遗留在现场的任何垃圾，并按照建设单位有关要求及工程实际情况，进行场地平整等工作，为正式施工创造条件。在工程开工前，项目部将临时道路、出入口等的安排、施工现场总平面布置图连同做法说明一起报建设单位审批。根

20、据审批后的施工总平面图及做法，完成临时道路、场地的硬化，围挡、大门以及临时用房的施工。按照合同要求为建设单位及监理提供现场用房。根据临时用水、临时用电施工方案，完成临时水、电管网的布设工作。建立现场测量控制网：根据勘测单位给定的永久性坐标和高程控制点，按照综合管网平面图要求，进行施工场地闭合导线和水准线路控制网的布设，设置工程施工的临时控制测量标桩（网）。根据不同施工阶段和各专业事工对场地和施工条件的不同需求，以及建设单位交地的时间安排，分期做好各阶段现场平面布置。组织施工机具进场：根据需用量计划，按施工平面图要求，组织施工机械、设备和工具进场，按规定地点和方式存放，并应进行相应的保养和试运转

21、等工作。在工地现场以外，为民工建好生活区，其应包括生活宿舍、食堂、浴室、厕所、文化活动室及运动场所等，其标准满足市政府有关部门的生活和卫生标准。4.2 技术准备在接收到工程图纸和有关设计文件后，项目部将迅速组织工程技术人员认真核对图纸及其它文件中的尺寸，了解设计意图，查阅及理解建设单位、设计单位所提供的规范、设计资料和要求，检查施工图是否完整、齐全，是否符合相关规范的要求；各专业之间的施工图是否交圈，有无矛盾和错误以及坐标、尺寸、标高和说明方面是否一致，技术要求是否明确；掌握拟建工程的特点和结构形式，提前提出问题，由建设单位转交设计单位，并组织召开图纸会审会，做好“图纸会审记录”，作为指导施工

22、的依据。项目部将于合同签订后向监理上报组织管理概况、技术方案和施工计划。4.3 劳动力准备4.3.1 建立适度规模的施工队伍根据施工部署，确定各专业队组的人数及工作形式。并组建相应的管理体系，配置合理的技术专业，满足劳动优化组合。4.3.2 集结施工力量，组织劳动力进场按照开工日期和劳动力需要量计划，组织工人进场，安排好工人生活，并进行安全、防火和文明施工等教育。4.3.3 做好人员培训、教育工作选择施工队伍，签订施工合同，并以工程合格为合同主要内容，办理各项劳务手续，并进行入场教育。4.4 机械准备序号机械名称额定功率或型号单位机械数量1挖掘机轮式、0.5m台13装载机ZL50辆24自卸汽车

23、15T辆35交流电焊机BX3-120-1台16蛙式打夯机HW-20台17压路机120KW台18切割机BC3401FW台19水钻台210围挡板2m20011脚手管48.33.6m6004.5 物资准备根据施工图纸和进度计划的要求，各作业队制定物资采购、供应计划，项目部汇总各种物资需要量及计划安排，并以此落实各项物资的加工订货和材料的到场跟踪。工程开工前，熟悉合同要求，为下一步物资采购做好准备。完成各项施工用料的调查核实，经样品报审合格后签订供货协议，并分期分批组织进场。施工前应完成水泥、钢筋等规定必检材料的复试，向监理提交有关资料，报验各种进场物资报告单。各项周转材料要根据工程施工进展情况，随时

24、组织材料进场，具体内容详见主要施工周转材料用量计划表。以材料进场计划为依据，做好现场施工平面图中材料存放场地的平整、夯实、排水和围挡工作。材料进场后要做好存放、保管工作，并认真进行标识。5 施工组织安排施工内容开始时间完成时间室外路面、景观施工2021年6月15日2021年8月31日5.1 施工安排本工程涵盖专业较多，采用施工方法也较多。管线管沟采用人工开挖，机械辅助。机械到达指定位置后配合人工开挖，配合人工开挖至指定标高后进行管基处理，形成管沟。管沟开挖后及时敷设管道，并进行功能性试验，及时回填。检查井及阀门井等井位按图纸给定标高、尺寸及做法进行砌筑。5.2 工期安排由于管线较多，现有场地及

25、作业面情况较复杂，我方采用交叉分段施工，施工原则上由深到浅，由路中至路边；先施工重力流管线，管径大的管线；管线竖向之间满足施工及安装间距；有压管线避让重力流管线；小管径管线避让大管径管线。施工方向由1、2号楼西侧向北侧推进，先施工1、2号楼周边，完成后施工3号楼周边管线，同时施工给排水及弱电管线，交叉作业。具体施工日期视现场条件调整。6 主要施工方案6.1 土方开挖因施工现场现状为正在使用的混凝土路面，为保证对居民交通影响最小化及对居民出行安全考虑，我方采用分段施工，开挖前计算开挖上口宽度，放线完毕后用切割机切开混凝土路面，将渣土集中处理，施工完成后采用石子及砂将表面填平压实，保证道路施工前居

26、民使用需求。制定开挖方案，确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械。土方开挖前，应详细查明施工区域内的地下、地上障碍物，对基槽内的管线和相距较近的地下、地上障碍物已拆、改或加固方案处理完毕。做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，必须经过检验台格，办理完验线手续。若设计基础底面低于地下水位，要提前采取降水措施。夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。施工机械进入现场时，并作好安全警示牌。在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。充分熟悉图纸，做好班前技术交底。6.2 给

27、水管道施工方案整治原则:更换整治范围内的室外给水管道、阀门等附件，水表的更换应与相关管理单位确认是否更换，若更换，更换前应由管理单位提前记录表数，原有水表井，阀门井及室外消火栓井告无破损露水等情况原则上不重新构筑。对更换管道引起的破坏进行修复即可。6.2.1 管材及接口室外给水管采用球磨给水铸铁管，柔性承插密封接口。入户支管采用衬塑钢管，丝扣连接。管道工作压力均为1.OMPa.6.2.2 阀门及附件阀门以50mm者用铜芯截止阅，DN50mm者采用闸阀或双向蝶阀，球铁阀体，铜芯公称压力1.0Mpa.室外消火栓采用SA100/65型地下式室外消火栓，公称压力1.OMIPa6.2.3 管道敷设管道覆

28、上深度原则上按原管道埋设深度不变，但要保证管道设置在冰冻线以下及车行道下的管道覆上厚度(管顶埋深大于700m)。与污水、雨水等重力流管道交叉相碰时，局部上翻。6.2.4 管道基础天然地基进行夯实，管道基础采用土弧基础。对一般土质，在管底以下原状上地基或经回填夯实的地基上铺100mm厚的中粗砂垫层:岩石和多石地段铺150mm中粗砂垫层承插式接口管道在转弯处做水泥支敦防接口拉脱。管道上连接的阀门等装置应有独立的支撑，不得将其重量作用在管道上。6.2.5 管道防腐金属管及管件理地收设时，按建筑给水排水及采暖工程施工质量验收规范CGB502412-2002(以下简称“验收规范”)表9.2.6做加强防腐

29、。当埋于腐蚀性上壤或焦渣层内时，应做特加强防腐，做法见“验收规范表9.2.6，总厚度不小于6mm.螺栓和螺母采用不锈钢件，丝扣和沟槽接口应设在阀门套简内或涂覆沥青层或采取热缩套封装等防腐涂层。6.2.6 管道试压与冲洗、清毒1)管网必须做水压试验。城市给水管网直供的室外管网试验水压0.6MPa.按照验收规范”9.2.5条试压。二次加压管道的试压内容同室内相关系统要求。2)生活给水管道在交付使用前按照“验收规范”4.2.3和9.2.7条的规定进行冲洗和消毒。供水符合国家生活饮用水卫生标准方可使用。6.2.7 施工流程6.2.8 沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便

30、开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。a.槽帮坡度的确定：槽深h3.0米时，槽帮坡度i为1：0.33；b.槽底工作面的确定：管道一侧工作面宽度情况详见下表：管道结构外径D1管道一侧的工作面b1金属管道D1500300c.沟槽断面形式（见下图）沟槽开挖断面（3）开挖方法a.土方开挖采用机械配合人工开挖，槽底预留20cm由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。b.沟

31、槽开挖尽量按先深后浅顺序进行，以利排水。c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。6.2.9 下管在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。

32、6.2.10 清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。6.2.11 清理胶圈，上胶圈将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。6.2.12 清理插口表面插口端是园角并有一定锥度，在胶圈内表面和插口外表涂刷润滑剂（洗涤灵），润滑剂均匀刷在承口内已安装好的橡胶圈表面，在插口外表面刷润滑剂刷到插口坡口处。6.2.13 接口插口对承口找正，支立三角架，挂手扳葫芦，套钢丝绳，扳动手扳葫芦，使插口装入承口。并注意撞口一定要撞到白线

33、的位置，保证角度3度。6.2.14 检查第一节管与第二节管安装要准确，管子承口朝来水方向。安完第一节管后，用钢丝绳和手板葫芦将它锁住，以防止脱口。安装后，检查插口推入承口的位置是否符合要求，用探尺插入承插口间隙中检查胶圈位置是否正确，并检查胶圈是否撞匀。6.2.15 安装注意事项（1）管子需要截短时，插口端加工成坡口形状，割管必须用球墨铸铁管专用切割机，严禁采用气焊。（2）上胶圈之前注意，不能把润滑剂刷在承口内表面，不然会导致接口失败。6.2.16 井室砌筑原有水表井、阀门井及室外消火栓井若无破损、渗水等情况原则上不重新砌筑。对更换管道引起的破坏进行修复。考虑到现场实际情况复杂，开挖可能破坏现

34、状井以及可能局部需要增加井位，我方将砌筑检查井考虑在内。（1）砖砌前，将砖砌部位清理干净，洒水湿润。对凿毛处理的部位刷素水泥浆。（2）不同形式的井室，墙体尺寸控制及排砖方法均不同，具体方法如下：a.井室为矩形时，在墙体的转角处立皮树杆，以控制墙体垂直度和高度。砌筑前先盘角，然后挂线砌墙。采用满丁慢条砌筑方法，砖墙转角处，每皮砖需加七分头砖。b.井室为圆形时，以圆心为控制中心挂线，随砌随检查井室尺寸。采用丁砖砌法，两面排砖，外侧大灰缝用“二分枣”砌筑。砌完一层后，再铺浆砌筑上一层砖，上下两层砖间竖向缝错开。（3）砖砌采用“三一”法砌筑，即一铲灰、一块砖、一挤揉。若采用铺浆法砌筑时，铺浆长度不超过

35、500mm。（4）砖砌体水平灰缝砂浆饱满度不得低于90%，竖向灰缝采用挤浆或加浆法，使其砂浆饱满。严禁用水冲浆灌缝。（5）砌筑时，要上下错缝，相互搭接，水平灰缝和竖向灰缝控制在812mm。（6）井室中踏步随井室墙体砌筑随安装，位置准确，随时用尺测量其间距，在砌砖时用砂浆埋设牢固，不得事后凿洞补装，砂浆未凝固前不得踩踏。（7）钢筋混凝土盖板安装采用汽车吊吊装就位，安装前用设计要求进行座浆。（8）勾缝a.勾缝前检查墙体灰缝深度，有无瞎缝。清除墙面杂物，洒水湿润。b.勾缝要求深浅一致，交接处平整，一般比墙面深34mm。c.勾完一段清扫一段，灰缝不得有舌头灰、毛刺。6.2.17 沟槽回填（1）水压试验

36、前，除接口处管道回填至管顶50cm以上（2）管道两侧回填高差不超过20cm。（3）回填分层进行。管道两侧和管顶以上50cm用木夯夯实，每层虚铺厚度不大于20cm；管顶以上50cm至地面用蛙式打夯机夯实，每层虚铺厚度20-25cm；应做到夯夯相连，一夯压半夯。（4）分段回填时，相邻两段接茬呈阶梯形。（5）回填土不得有石块、房渣土等不能夯实的土质，防腐层周围用细土回填，检查井周围采用石灰土回填。（6）回填压实度标准:胸腔部分：95管顶以上50cm范围内85其余部位90路面以下部分符合道路专业要求（见下图）沟槽回填6.2.18 水压试验（1）进行水压实验应统一指挥，明确分工，对后背、支墩、接口、排气

37、阀等都应规定专人负责检查，并明确规定发现问题时的联络信号。（2）管道接口完成后，用短管甲、短管乙及盲板将试压管段两端及三通处封闭，试压管段除接口外填土至管顶以上50cm并夯实。做好后背及闸门、三通等管件加固。由低点进水，高点排气，注满水后浸泡24小时后，在试验压力下10min降压不大于0.05Mpa时，为合格。（3）水压实验应逐步升压，.每次升压以0.2Mpa为宜，每次升压以后，稳压检查没有问题时再继续升压。（4）冬季进行水压时应采取防冻措施。可将管道回填土适当加高，用多层草帘将暴露的接口包严；对串水及试压临时管线缠包保温，不用水时及时放空。（5）水压实验时，后背、支撑、管端等附近不得站人，检

38、查应在停止升压时进行。6.2.19 冲洗、消毒（1）管道冲洗前应制定冲洗方案，管道冲洗时流量不应小于设计流量或不小于1.5m/s的流速。冲洗时应连续进行,当排出口的水色透明度与入口处目测一致时即为合格。（2）冲洗时间应安排在用水量较小、水压偏高的夜间进行。选好排放地点,确保排水线路畅通,排水管截面不得小于被冲洗管的1/2。6.2.20 勾头（1）勾头前与管理单位联系，取得配合，确定勾头位置，施工安排，需要停水接管必须事先商定准确时间并严格执行。（2）挖工作坑、集水坑，做好支撑、防护栏杆，并配备优质水泵抽水。（3）勾头时，旧管中存水流入集水坑，随即排除。在新装闸门与旧管之间的各种管件必须经过消毒

39、方可安装。6.2.21 质量标准检查井允许偏差表序号项目允许偏差（mm）1井室尺寸长、宽、直径+202井筒直径+203井口高程+20+204路面与道路一致5踏步安装水平及垂直间距、外露长10管道安装允许偏差见下表项目允许偏差检测频率工序槽底高程（mm）1510m一点开槽砂垫层高程（mm）510m两点砂垫层对口高程（mm）+510m两点管道安装对口中线位移（mm）+205m一点管道安装稳压5min压力降（Mpa）0.1每口一次水压试验覆土半年后竖向变位（mm）每口两次检测覆土15天竖像变位（mm）每口两次检测轴线位置3010m一点管道安装高程+206.3 排水管道施工工方案整治原则:更换整治范国

40、内的室外排水管道，排水检查井。室外化粪池不更换。本区原室外排水为雨污合流排水，雨水均排入化粪池前污水井，考虑为旧改项目，无法大规模改造为雨污分流系统，在可能的情况下，雨水管尽量接至化粪池后的排水管道上。6.3.1 管材和接口1)生活污水管，废水管、出水管采用聚乙烯双壁波纹管，承插接口，橡胶圈密封；环相度:车行道下8.0KN/m2，非车行道下4.0KN/m2。室内排出管至室外第一个检查井的管材同室内部分的要求。6.3.2 给排水构筑物检查井本项目检查采用一次注塑成型的塑料检查井，井座材质为PPB，并符合以下要求。1)污水、废水管道应全部采用流槽式井座，流槽应有明显的曲线构造，导向清晰明显。井座与

41、井简的连接应为窝槽式承插连接，与埋地管的连接应为扩口式承插连接，均用橡胶圈直接承插连接。2)井简采用HDPE中空缠绕管，高度根据现场埋深下料。井筒尺寸应符合国家行业标准。3)检查井上下游落差大于2m时，应采用跌水井座。4)当检查井设置在绿化带时，采用高分子塑料花盆式井盖，设置在机动车车行道时，根据路面承载要求选择相应配套的防护重型井盖。5)塑科检查井产品的规格型号、结构和质量要求应符合国家行业标准CJ/T233和CJ/T326。施工要求和方法参见建筑小区排水塑料检查井应用技术规程CES22和国标建筑小区塑料排水检查井08SS523。接入管管径/mm井筒尺寸/mm备注DN225315埋深1.5m

42、，井筒尺寸应为450mmDN300450埋深3.0m，井筒尺寸应为630mmDN400600630埋深1.5m，井筒尺寸应为700mmDN7001000收口至700雨水口设于有道牙的路面时采用边沟式，设于无道牙的路面时采用平篦式。井壁采用预制混凝土装配式，铸铁井圈和箅子。做法详见国标08SS523-27,28页。排水检查井井盖下应安装防坠网等装置及防盗设施，化粪池井盖周围架设围栏，并注明防止靠近的明显标示。6.3.3 双壁波纹管施工方案施工工艺：测量放线机械开槽槽底平整夯实砂砾垫层砂基管道安装井室砌筑、抹面胸腔填土闭水试验回填土夯实导线点、水准点及定位测量放线施工方案：熟悉设计图纸、资料，弄清

43、主管和支管的管线布置、走向及工艺流程和施工安装要求。熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。根据管道平面和已有控制点，并拮和实际地形，做好实测数据整理，绘制实测草图。进场后对建设单位交接的水准点和导线点进行复扳，闭和差符和设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭和平差水准点的闭和差为20L，确保加密点的准确，以满足排水管高程、线型控制的精度。由于管道中踢桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中踢方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行踢法。施工过程中的

44、测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符和设计要求，管道安装后，进行复扳，发现问题及时处理，使管底高程控制在允许偏差范围内。每天测量工作开始前，都要进行锑邻水准复核测量。管道中心由中踢控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。沟槽
