安装施工组织设计.doc

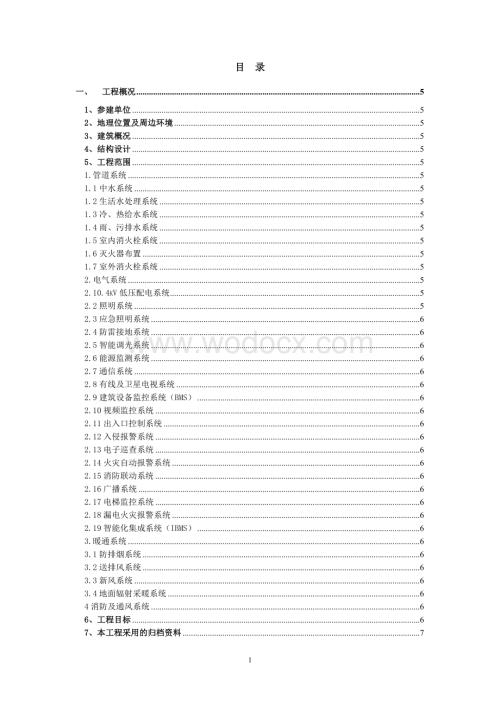

1、目 录一、工程概况51、参建单位52、地理位置及周边环境53、建筑概况54、结构设计55、工程范围51.管道系统51.1中水系统51.2生活水处理系统51.3冷、热给水系统51.4雨、污排水系统51.5室内消火栓系统51.6灭火器布置51.7室外消火栓系统52.电气系统52.10.4kV低压配电系统52.2照明系统52.3应急照明系统62.4防雷接地系统62.5智能调光系统62.6能源监测系统62.7通信系统62.8有线及卫星电视系统62.9建筑设备监控系统（BMS）62.10视频监控系统62.11出入口控制系统62.12入侵报警系统62.13电子巡查系统62.14火灾自动报警系统62.15消

2、防联动系统62.16广播系统62.17电梯监控系统62.18漏电火灾报警系统62.19智能化集成系统（IBMS）63.暖通系统63.1防排烟系统63.2送排风系统63.3新风系统63.4地面辐射采暖系统64消防及通风系统66、工程目标67、本工程采用的归档资料7二、编制依据7三、施工部署91、施工准备9（1）临时设施规划9（2）施工力量的准备9（3）技术准备9（4）组织准备9（6）劳务准备102、施工总体设想10四、施工进度计划101、总进度计划112、保证工程进度的主要措施13五、机电安装工程施工方案141、机电系统概况141.1电气系统142主要施工方法及技术措施162.1电气系统162.

3、2给排水系统332.3暖通系统382.4燃气管道系统392.5消防管道安装392.6设备安装403 工程调试方案433.1机电系统调试准备433.2给排水系统调试方案443.3通风与空调系统调试方案453.4消防系统调试方案473.5防火及防排烟系统的调试483.6强电动力调试方案493.7照明调试方案50六、项目质量管理511、项目质量管理组织架构512、项目部管理人员职责与权限523、项目部专业人员持证情况表534、项目质量管理职能分配表55七、保证质量的技术措施561、总体措施562、技术保证措施573、施工机具、检测设备的保证措施584、设备、材料的保证措施585、劳动力技术保证措施5

4、96、管道工程质量保证技术措施607、电气工程质量保证技术措施608、通风空调工程质量保证技术措施619、保证设备工程施工质量的技术措施6210、成品保护措施62（1）风管的保护62（2）风机的保护62（6）管道的保护63（8）消火栓箱的保护64（9）电缆桥架、电缆的保护6411、工程质量控制措施642）工程文件的编制和报审654）认真做好施工技术交底65（2）施工阶段的质量控制656）过程检验和试验668）最终检验和验收66八、保证安全的技术措施681、项目部安全管理组织体系682、安全生产主要措施683、保证设备调试的主要安全措施694、保证施工机械使用的主要安全措施695、保证焊接施工的

5、主要安全措施706、特殊环境条件下施工的主要安全措施717、突发事故应急预案718、重要环境因素及控制清单（见附录1）739、重大危险源及控制清单（见附录2）73九、特殊季节施工专项措施741、夏季施工专项措施742、雨季施工专项措施743、冬季施工专项措施74十、绿色安装的施工75十一、文明施工措施77十二、质量检验计划792、原材料、成品、半成品设备检验计划793、质量检测计量器具设备一览表804、单位（子单位）、分部（子分部）、分项、检验批验收划分计划80详见附件80附录2 重大危险源及控制清单834、单位（子单位）、分部（子分部）、分项、检验批验收划分计划.83 4上海市第一建筑有限公

6、司机电设备安装公司 新疆迎宾馆项目一、 工程概况1、参建单位工程建设单位: 工程设计单位: 工程监理单位: 工程总承包单位: 工程安装单位: 2、地理位置及周边环境。3、建筑概况项目总建筑面积约40965平方米（包括雨篷，外保温面积），包括高端区的5#楼、6#楼、7#楼、8#楼、会议中心、贵宾楼和后勤服务区的行政综合楼、办公楼、职工宿舍楼、设备中心及车库。工期450天，2011年4月下旬开工。本工程机电安装施工内容包括：给排水、电力系统(从低压配电屏开始直至终端)、暖通系统(不包括热源蒸汽市政接驳井及阀门)。本工程专业分包的有：弱电系统；消防工程；空调设备及安装；变配电设备及安装；热水设备及安

7、装等。4、结构设计本工程为钢骨混凝土框架结构。5、工程范围1.管道系统1.1中水系统1.2生活水处理系统1.3冷、热给水系统1.4雨、污排水系统1.5室内消火栓系统1.6灭火器布置1.7室外消火栓系统2.电气系统2.10.4kV低压配电系统2.2照明系统2.3应急照明系统2.4防雷接地系统2.5智能调光系统2.6能源监测系统2.7通信系统2.8有线及卫星电视系统2.9建筑设备监控系统（BMS）2.10视频监控系统2.11出入口控制系统2.12入侵报警系统2.13电子巡查系统2.14火灾自动报警系统2.15消防联动系统2.16广播系统2.17电梯监控系统2.18漏电火灾报警系统2.19智能化集成

8、系统（IBMS）3.暖通系统3.1防排烟系统3.2送排风系统3.3新风系统3.4地面辐射采暖系统4消防及通风系统6、工程目标1）质量目标：按照现行的国家施工验收规范规定的标准一次验收合格。2）安全管理目标：重大环境事件、事故为零；轻伤事故频率控制在0.5以内；杜绝火灾、设备、管线等重大事故。3）安全创建目标：安保体系外审通过，重大安全事故为零。事故负伤频率控制在1以内4）环境管理目标：没有业主、社会相关方和员工的重大投诉；粉尘控制、污水排放、光污染、噪声、固体废弃外物达到城市管理要求5）职业健康管理目标：无发生食物中毒等重大事故; 无发生中暑事故；无发生传染病事故6）工期目标：本工程计划201

9、1年4月下旬开工。合同工期为450个公历日，为保证工期，需合理安排施工总进度计划，达到合同要求。7）成本目标：确保经济指标的考核要求。8）管理目标：争创学习型项目部，实现建楼育人，再塑上海一建的建筑丰碑。7、本工程采用的归档资料根据国家及新疆自治区对建筑工程备案要求，本工程采用新疆自治区建设厅监制的报表进行报验归档。其中工程质量保证资料中消防系统调试报告、生活给水水质检测报告、防雷检测报告等由业主协调有关单位提供。二、 编制依据1、本工程的招标文件；2、总承包合同；3、施工现场实际情况及周围环境；4. 工程建筑、结构、安装设计施工图及图纸说明；5. 国家建设部新疆自治区及建工集团有关法规技术标

10、准、规范与文件；6. 安装工程总进度计划；7. 施工总平面图；8、有关安全生产、文明施工的规定；9. 制造商提供的技术文件；10、质量、环境、职业健康安全管理体系程序文件汇编；11、Q/PJAB 00301 管理手册；12、本工程执行标准目录。序号标准号标准名称1CECS17:2000埋地硬聚氯乙稀给水管道工程技术规程4GB50168-2006电力装置安装工程电缆线路施工及验收规范5GB50169-2006电力装置安装工程接地装置施工及验收规范6GB50171-1992电气装置安装工程盘、柜及二次回路接线施工及验收规范7GB50172-1992电气 装置安装工程蓄电池施工及验收规范8GB501

11、98-1994民用闭路监视电视系统工程技术规范9GB50235-1997工程金属管道工程施工及验收规范10GB50236-1998现场设备、工业管道焊接工程施工及验收规范11GB50242-2002建筑给水排水及采暖工程施工质量验收规范12GB50243-2002通风与空调工程施工质量验收规范13GB50254-1996电气装置安装工程低压电器施工及验收规范14GB50255-1996电气装置安装工程电力变压设备施工及验收规范16GB50268-2008给排水管道工程及验收规范18GB50275-2010机、压缩机、泵安装工程施工及验收规范19GB50303-2002建筑电气工程施工质量验收规

12、范20GB50312-2007综合布线系统工程验收规范21GB/T50328-2001建筑工程文件归档整理规范23GBJ149-1990电气装置安装工程母线装置施工及验收规范24JGJ141-2004通风管道技术规程25DBJ08-903-2010现场施工安全生产管理规范26JGJ33-2001建筑机械使用安全技术规程27JGJ46-2005施工现场临时用电安全技术规范28JGJ59-1999建筑施工安全检查评分标准29CJJ/T29-1998建筑排水硬聚氯乙稀管道工程技术规程30JGJ80-1991建筑施工高处作业安全技术规程31GB2811-2007安全帽32GB6095-2009安全带3

13、3GB30962008声环境质量标准34GB12523-1990建筑施工场界噪声限值35GB12524-1990建筑施工场界噪声测量方法36DGJ08-121-2006建筑工程扬尘污染防治规范37GB50411-2007建筑节能工程施工质量验收规范三、 施工部署1、施工准备（1）临时设施规划在总承包的统一协调下，和土建密切配合，根据施工临时设施设计，做好施工用电、用水、用气、排水、道路及施工生活区的安排。（2）施工力量的准备1、建立由项目经理及各专业工程师等具有丰富施工经验的人员组成的本工程专业施工安装项目部，具体负责本工程的施工质量、安全、劳务、设备、进度、材料、安全、文明施工、资金等有关问

14、题，发挥本公司在同类施工项目中积累的丰富经验，确保工程按业主要求优质、高速、如期完成。我公司优秀项目经理顾丹杰先生为本工程项目经理。2、施工项目经理部施工管理措施1）组织水、电、暖等专业工程技术人员负责施工技术、计划安排、各工种工程技术资料的填写与管理工作。2）建立合理、有效的施工管理体系，确保施工过程始终处于良好的受控状态。3）组织水、电、暖等专业技术人员及专职质检员负责施工质量监督把关，落实实行“三检”制度，并完成各种检查表的填写与管理工作。（3）技术准备（1）组织图纸会审，熟悉设计图纸内容，明确设计意图、技术要求和验收标准。通过会审，记录明确各专业之间的相互关联，将图纸中存在的问题和疑问

15、整理成文，为设计技术交底做好准备。（2）施工技术人员依据设计图纸要求结合现行有关标准，对各系统的工作介质、流程、压力、温度等技术参数和使用的材料、设备的型号了解清楚，做到心中有数。（3） 施工前，技术人员应组织各专业施工人员进行施工技术交底，并做好技术交底记录工作。（4） 施工中，设计图纸的修改应办理技术设计变更单，并说明变更原因和变更的详细内容，签字应齐全。（4）组织准备安装项目现场组织管理网络图（附件1）（5）物资准备为了规范进料审批及进料后检验手续，对于材料进场，我司将提供该材料的质保书及合格证明等资料交付甲方或甲方指定代表审批后进料。材料进入现场及时组织施工人员、监理进行检验，做好记录

16、和标识对于不合格产品坚决予以更换或清退。（6）劳务准备1、依据本工程特点，选择具有相关施工经验的施工劳务队伍。2、为了保证工期的实现，我们将根据本工程特点，在施工高峰期组织多支作业队轮流施工，加长每天施工时间，来缩短工期。3、依据土建作业段施工计划，及时合理增加、调整劳务人员，配合土建开展预埋、安装等工作。2、施工总体设想针对本项目工程占地面积大、工期紧的特点，我们通过项目部各专业管理人员分析各专业系统的实际情况和经多次讨论，对工程施工部署进行认真策划，为在确保项目工程目标前提下履行好合同工期，最终确定工程由操作技术好，劳务管理素质高的综合能力强的劳务队伍承担施工，通过施工质量和工期竞争来激励

17、施工者。同时，施工标准及样板在监理、业主工程师的确认下，使用多支作业队同时推进，逐区验收、逐区动工，即保证了质量，又加快工程进度的完成。各机电系统由于各方面的原因，会在施工的顺序、系统之间管线的进度、工序、协调等方面发生一定的矛盾。因此在各机电系统的施工中，要规范施工顺序、深化和优化施工图纸，消除施工矛盾、确保质量、确保工期、做出品牌。结合本工程的特点安装工程必须积极认真做各项施工准备工作，配合好结构施工预埋、预留工作，争取使总包尽快为安装施工创造施工条件和作业面，使安装早期投入水、电、管线的施工。在合适时期，抓紧做好标准及样板吊顶内安装（水、电管线）毛坯工程，在得到各方确认下，加快推进其它区

18、域的施工，按设备进场计划，如有需要将会另行编制吊装方案，确保各类设备按部就班，安全可靠地安装就位。深化机房施工管线布置图，使机房管线感观合理、整齐。保证项目的质量达到预定的目标。在工程过程中，抓好工程（感观和功能性）质量来保证系统调试顺利进行。在工程调试前，必须落实各项调试方案编制，通过抓好组织落实、人员落实和器材落实，使调试工作按程序有条不紊的进行和完成。四、 施工进度计划1、总进度计划见附件2由于本工程建筑规模大，交叉作业多，工期时间短，质量要求高，因此项目施工过程中相关的设计图纸、施工机械器具供应、工程材料物资供应、劳动力组织等都可能造成工期延误，对此本工程制定以下措施：（1）管理组织措

19、施1）组建强有力的并富有同类工程施工经验的现场管理机构， 在本工程项目经理部领导下，密切各工种的协调，组织多个施工作业小组紧密配合土建施工工序，扩大机电安装工作面，加速施工流水进程。2）为了保证施工进度和施工工期，项目经理部将配备精强的施工管理人员，及时编制施工组织设计，编制施工预算，做好施工前的各项准备工作。精心安排施工工序搭接，做好内外施工协调工作，穿插施工，缩短工序间隔时间，提高工程进度。（2）技术保证措施1）加快施工图会审工作，并及时与设计方沟通，对会审中产生的问题争取尽快解决，保证现场施工正常进行，不因施工图的问题延误施工延期，确保施工进度。2）运用成熟的管理经验和安装施工技术，在本

20、工程的施工中，我们将依靠技术领先，充分体现施工技术水平，确保工程建设的顺利、快速进行。3）加强管理，提前解决施工中出现的各种矛盾，保证一次成活，避免返工。4）认真做好施工组织设计，精心安排施工工序搭接。根据本工程单体多，单体楼层多，每层工作面多的特点，做到平面按区域，立体按系统交叉作业，穿插施工，缩短工序间隔时间，提高工程进度。（3）材料设备供应保证措施1）加快材料、设备的确定与送审工作，并及时与业主、设计方沟通，争取尽快通过审批，保证现场施工不因材料设备的延误造成施工延期，确保施工进度。2）加强对材料、设备、机具等进场计划的控制，根据工期和进度计划要求，制订材料、设备的采购、定货加工计划。建

21、立追踪制度，每个月依据工程进度形势，重新调整进场计划，避免二次搬运和停工等料现象。确保设备和材料供应，保证工程施工顺利进行。（4）施工机械供应保证措施1）我们有多台先进的施工机械设备，能满足工程需要，是加快整个工程进度的有力保证。2）配备良好的机械设备，确保配备充分，及时到位。（5）劳务保证措施1）在本工程施工中，发挥我们施工管理的优势，组织多支作业队，分区域同时施工，确保工期目标实现。2）根据工程进度具体情况，随时增加施工人员，不会因为劳动力的因素影响工程进度。3）合理配置施工力量，确保施工班组技术水平高、责任心强，同时做到分工明确、各负其则，对工期进行预控。（6）施工计划的实施及调整措施1

22、）项目经理部用周计划控制分部工程进度，按计划要求分析施工状态，每周召开一次平衡调度会，及时调整施工工序搭接和劳动力、施工材料、机具、技术力量安排，解决施工过程中的各类矛盾和问题，使其适应总体进度的需要。2）为了保证安装工程总进度的实现，将对工程采用编制网络节点图和工程施工总进度计划来控制施工进度，严格控制网络计划节点，并根据网络计划节点编制劳动力和机具计划，做好工序衔接和各工种的配合工作，做到按流水节拍合理施工。3）当工程结构完成，安装具备大面积施工条件，尽量做到交叉施工，见缝插针，缩短安装工程的工期，从而有利于总工期的缩短。4）协调好各方面的关系，提前解决施工中出现的各种矛盾，保证一次成活，

23、避免返工。5）对本工程一些涉及环保、消防等政府检验的内容，在进度安排时应重点计划，同时对相关审批手续及时进行，以免耽误施工进度。（7）质量保证措施1）进行质量策划，做好施工班组的技术交底和各项培训工作，做到全员交底，使之对施工的每一个环节都清楚明了，以施工质量保施工工期。2）配备专职安全管理员，对项目施工人员进行经常性的安全、质量教育，用填写安全检查记录表和质量自检检查表的方式，检查安全生产情况和施工质量状况，发现问题及时纠正，避免出现返工、返修，杜绝安全事故的发生从而确保施工工期按时完成。（8） 专项措施在施工前全面详细熟悉设计施工图及有关的技术质量要求，将各专业、各工种的矛盾消除在施工前，

24、做到设备布置合理，管线布置紧凑、美观，便于操作维修，避免返工，影响工期进度。2、保证工程进度的主要措施进度的快慢将直接影响工程工期的顺利完成，所以建立一整套进度管理措施是本工程顺利竣工的有力保障：（1）工程采用计划控制法管理。即根据总包协调会所确定的总计划中的安装进度，工程项目经理及时调整施工进度计划，并编制安装施工进度表，且将严格控制计划进度作为管理点，以施工节点为控制环点，不断与计划比较改进，向预定计划靠拢。（2）定期召开内部施工员和材料员的工程例会，协调和解决安装施工中存在的问题，制定合理的施工办法，同时解决材料供应、劳动力调配、施工机具供应等的问题。（3）加强安装管理和质量管理工作，经

25、常对施工人员进行安全和质量方面教育，发现问题及时纠正，避免出现返工、返修和窝工，防止重大伤亡事故的发生，做到交任务同时交技术、交质量、交安全。（4）采用预制加工措施，根据图纸尺寸和建筑物实际的尺寸形式，认真绘制加工图，分批分类，充分利用空档时间进行预制加工。如：本工程同类型的支架量大，故采用集中制作的办法。（5）施工用料要加强计划性管理，根据本工程的特殊情况，经常与甲方沟通，提前做好材料设备的核价，做好材料周计划，确保供应的及时性，减少浪费现象的出现，提高工时利用率。（6）督促班组配备适用的设备机具，并做好机具的维修保养工作。（7）合理利用各类计量器具，正确把握计量检测点、计量器具在检测允许使

26、用期限内损坏应及时送检维修。（8）据施工进度计划，编制劳动力配合计划表，合理安排和使用劳动力。根据以往施工经验，工程在毛坯、装修和调试的劳动力投放总量比例分别：为20%25%、60%65%、15%。做到人尽其能、工尽其时，努力提高劳动力生产率，缩短施工工期。（9）在施工中，尽可能根据项目特点采用新的技术、新的工艺，广泛发动职工献计献策，保证工程质量。施工前必须了解设备的各项技术要求和安装参数，特殊情况组织有关人员，学习国内外设备的调试技术，以确保设备使用功能、质量和工期。五、 机电安装工程施工方案1、机电系统概况1.1电气系统1.1.1供电电源：本工程设备电源由会议中心引来，采用放射式配电，各

27、主要进线箱的断路器需加装漏电火灾报警系统模块。1.1.2低压配电系统：本工程高端区采用由会议中心引四路市电和一路柴油发电机组应急备用电至一层配电间，会议中心柴油发电机组在两路市电失电的情况下启动，30s以内供电。为保证特别重要负荷用电不间断，在本楼配电间配置双逆变电压补偿在线式UPS电源柜。后勤保障区采用220380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合方式的供电。1.1.3敷设方式：本工程所有金属桥架线槽全长及支架不少于两处与接地干线连接，垂直敷设的金属管道及金属物的顶端和底端与防雷装置连接，所有电气管井在设备

28、安装后采用防火填充封堵，地下层电缆桥架穿越不同防火分区采取防火填料封堵。本项目为三类防雷建筑，屋顶设置25*4热镀锌扁钢做避雷带，利用建筑物结构柱子内四根主筋通长焊接作为引下线，利用结构基础内水平主筋网作接地体。为防雷电波侵入，进出建筑物的电缆金属外皮、电气钢管、给排水钢管等所有金属管线均应接地。1.1.4设备安装及选择地下室沿墙面暗敷管道采用热镀锌钢管（SC）,一层以上部分导线穿管采用KBG薄壁电线管，电源线传金属敷设均采用BV-750型塑料铜芯绝缘线。1.1.5保护接地系统和防雷接地系统本项目为三类防雷建筑，屋顶设置25*4热镀锌扁钢做避雷带，利用建筑物结构柱子内四根主筋通长焊接作为引下线

29、，利用结构基础内水平主筋网作接地体。为防雷电波侵入，进出建筑物的电缆金属外皮、电气钢管、给排水钢管等所有金属管线均应接地。1.2、给排水系统1.2.1供水水源：生活给水为一个系统，由迎宾馆山顶水池自来水经过过滤、软化、消毒后变频加压后供给本工程。1.2.2给水系统：市政给水将接往会议中心地下室内的水处理机房，供水压力不小于0.35mpa。1.2.3生活热水系统：迎宾馆生活热水供应为一个系统，客房部分热水系统的水源由同一套给水恒压变频变速泵组提供，热交换器采用导流型容积式热交换器，为保证供水温度，单体热水分别设回水管，底层设循环泵。在热交换器附近设循环总管回水泵机械循回水泵均有备用。为吸收系统膨

30、胀水量，在机房内设隔膜式膨胀罐。为保证热水温度，底层部分公共卫生间采用电加热器供应热水。1.2.4消火栓系统：本工程设置室内消火栓系统。室内消火栓用水量15LS，室外消火栓用水量20LS.室外消火栓采用常高压系统，由迎宾馆内棋盘山顶高地水池提供足够水量和水压，消火栓栓口动压大于0.5MPA处采用减压稳压型消火栓。1.2.5喷淋系统：由消防水池、喷洒泵组、屋顶水箱及稳压装置组成。地下一层采用直立型喷头，喷洒水量为15LS，地上采用吊顶型喷头，喷洒用水量为15 LS。1.2.6排水系统：室内卫生间及废水排放均采用分流制，粪便污水经化粪池处理后和废水合并排入高端接待区污水管网，最终纳入市政污水总管。

31、厨房含油废水经隔油池处理后纳入基地污水总管，室内排水立管设专用透气立管，客房卫生间设器具透气管，公共卫生间排水设环形透水管。1.2.8低压天然气供应系统由专业单位施工。1.2.9暖通系统：1空调设计本工程采用VRV空调机作为空调供应，室外机设置在屋顶平台。室外新风经新风处理机处理后再发配至不同房间及走道。各楼主入口及总统套房外露台等区域设置发热电缆，消除冬季结冰及积雪。2通风设计大厅及千人会议厅等大空间区域采用VRV空调系统。空气处理机组室内机置于通风机房内，冷媒室外机置于屋顶。室内送风口根据装修形式确定，气流组织采用上送上回式或上送下回式。过度季节空气处理机组全新风运行。对空调有特殊要求的房

32、间设置热泵分体空调。汽车坡度入口等人员经常出入处，设置风幕机。厨房机械排风，机械补风。2主要施工方法及技术措施2.1电气系统2.1.1变配电设备安装变压器按环氧树脂干式变压器设计，设强制风冷系统及温度监测及报警装置，选用节能型。2.1.2配电柜、箱安装（1）系统概况配电箱安装包括低压配电柜、动力配电箱、照明配电箱、动力设备控制箱安装。（2）施工流程 施工准备 配电箱检查验收 弹线定位 配电箱安装 绝缘测试 验收（3）技术措施1）施工准备配电箱安装所需机具满足施工需要、材料充足、人员配备齐全，施工人员对班组作业进行技术交底。2）箱体检查验收安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设

33、计说明进行检查，满足设计规范要求。（4）主要施工方法1）配电箱应安装在土建内粉刷完成、门窗已装好的场所，嵌墙暗装配电箱底边距地1.5m。挂墙明装动力和照明配电箱中心距地1.5m。在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。2）安装配电箱所需的管盒及铁件等尽可能预埋。挂式配电箱应采用金属膨胀螺栓固定。3）配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。PE线不允许利用盒、箱体串接。4）配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量，以便于检修。5）导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应

34、盘圈压接，应加装压线端子（有压接板者除外）。如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。6）配电箱上的电源指示灯其电源应接至总开关的上侧，并应装单独熔断器。7）接零系统中的零线应在箱体引入线处或末端做好重复接地。8）零母线在配电箱上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。9）配电箱上的母线应套上有黄（A相），绿（B相），红（C相），蓝（N）等颜色色带，双色线为保护地线（黄/绿，也称PE线）。10）配电箱上开关、仪表应牢固、平正、整洁，间距均匀，端子无松动，启闭灵活，零部件齐全。11）弹线定位根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。

35、通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。12）明装配电箱明装配电箱采用型钢固定和膨胀螺栓直接固定两种方式，具体采用何种方式根据配电箱内随机文件确定。a.铁架固定配电箱将型钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。直角弯时用方尺找正，用电焊将对口缝焊牢，并将埋入墙内端做成燕尾，然后除锈，刷防锈漆。再找准标高用高标号水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直度和孔间距离，应用线垂和水平尺校对后再稳注铁架。待水泥砂浆凝固有强度后方可进行配电箱的安装。b.金属膨胀螺栓固定配电箱采用金属膨胀螺栓可在混凝土墙上固定配电箱。其方法是根据弹线定位确定固定点位置，用电

36、锤在固定位置钻孔，孔深应以刚好将金属膨胀管部分埋入墙内为宜，孔洞应垂直于墙面。c.明装配电箱的安装在混凝土墙或砖墙上固定明装配电箱时，采用明配管及暗分线盒两种方式。如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待配电箱找准位置后，将导线端头引至箱内，逐个剥削导线端头，再逐个压接在器具上，同时将保护地线压在明显的地方，并将配电箱调整平直后进行固定。柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5M；二次回路必须大于1 M。柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10 M时，用兆欧表摇测min，应无闪络击现象；当绝

37、缘电阻值在110 M时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。在木结构或轻钢龙骨护板墙上进行固定配电箱时，应采用加固措施。如配管在护板墙内暗敷设，并有暗接线盒时，要求盒口与墙面平齐，应对木制护板墙外侧做防火处理。可涂防火漆进行防护。其固定方式同a所述。d.暗装配电箱先将箱体放在预留洞内，找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和墙体装饰面。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。安装盘面要求平整，周边间隙均匀对称，门平正，螺栓垂直受力均匀。照明配电箱（盘）安装应符合下列规定：1、箱（

38、盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。2、照明箱（盘）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。e.落地配电箱（柜）落地配电箱基础槽钢预埋铁都应在土建浇捣砼时埋入或用铁膨胀螺栓固定。基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。标高根据土建给出的基准引出。基础槽钢的制作和固定采用焊接。施工时应注意焊接变形引起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测，可采用水平尺检查，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，使垂直度水平度

39、满足规范要求。柜、屏、台、箱、盘安装垂直度允许偏差为1.5，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。项目允许偏差（mm）(mm/m)(mm/全长)不直度15水平度15不平行度/513）绝缘测定a.配电箱在进行受电和送电前，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与地线之间、相线与零线之间。两人进行摇测同时做好记录，作为技术资料存档。b.安装完毕后进行质量检查，检查器具的接地（接零）保护措施和其它安全要求必须符合施工规范规定。其规定如下：位置正确，部件齐全，箱体开孔合适，切口整齐。暗式配电箱箱盖紧贴墙面；零线经汇流排（零线端子）连接，无绞接现象；油漆完整

40、，盘内外清洁，箱盖、开关灵活，回路编号齐全，接线整齐，PE线安装明显、牢固。连接牢固紧密，不伤线芯。压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。低压电器组合应符合下列规定：1、发热元件安装在散热良好的位置；2、熔断器的熔体规格、自动开关的整定值符合设计要求；3、切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板；4、信号回路的信号灯，按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；5、外壳需接地（PE）或接零（PEN）的，连接可靠；6、端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。柜、屏、台、箱、盘

41、配线：电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆。二次回路连线应成束绑扎，不同电压等级、交流、只留线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。c.电气设备、器具和非金属部件的接地（接零）导线敷设应符合以下规定：连接紧密、牢固，接地（接零）线截面选择正确，需防腐的部分涂漆均匀无遗漏，不污染设备和建筑物，线路走向合理，色标准确。2.1.4电缆桥架的安装（1）支架制作安装依据施工图设计标高及桥

42、架规格，进行定位，然后依照测量尺寸制作支架，支架进行工厂化加工生产。在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装。在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或屋架下弦构件上安装。吊架采用在预埋铁上焊接，靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2米。在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。（2）桥架安装a.对于特殊形状桥架，将现场测量的尺寸交于材料供应商，由供应商依据尺寸制作，减少现场加工。桥架材质、型号、厚度以及附件满足设计要求

43、。b.桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生碰撞矛盾。c.用液压升降平台或靠人力将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到规范要求，确保一个系统的桥架连成一体。d.跨越建筑物变形缝的桥架应设置补偿装置，钢制桥架直线段超过30m时，应设有伸缩节。e.桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/

44、m。f. 镀锌桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体。在连接板两端的两只连接螺栓上加镀锌弹簧垫圈。非镀锌桥架与桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。（3）多层桥架安装分层桥架安装，先安装上层，后安装下层，上、下层之间距离要留有余量，有利于后期电缆敷设，检修和放盖板。水平相邻桥架净距不宜小于50mm，层间距离应根据桥架宽度最小不小于150mm，与弱电电缆桥架距离不小于0.5m。与其他管道的最小净距应符合规范规定。2.1.5电气配管及管内穿线（1）施工流程a.暗管敷设的施工程序：施工准备 预制加工管煨弯 测定盒箱位置 固定盒、箱 管路连接 变形缝处
