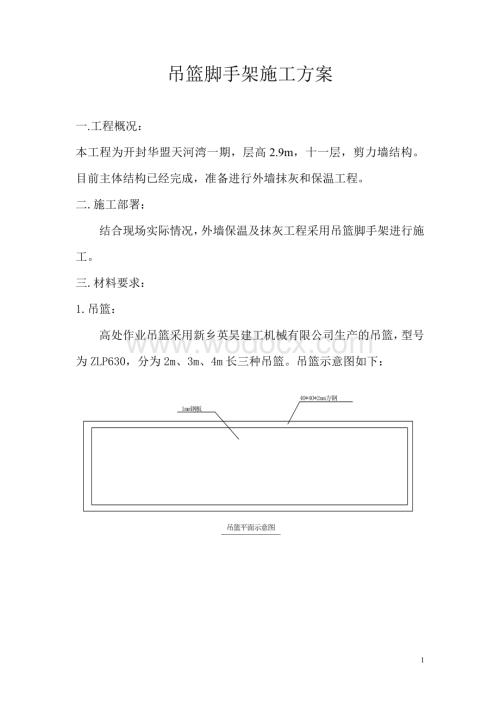

1、吊篮脚手架施工方案一.工程概况：本工程为开封华盟天河湾一期，层高2.9m，十一层，剪力墙结构。目前主体结构已经完成，准备进行外墙抹灰和保温工程。二.施工部署：结合现场实际情况，外墙保温及抹灰工程采用吊篮脚手架进行施工。三.材料要求：1.吊篮：高处作业吊篮采用新乡英昊建工机械有限公司生产的吊篮，型号为ZLP630，分为2m、3m、4m长三种吊篮。吊篮示意图如下：四.吊篮脚手架的验算：本验算依据简明施工计算手册第二版。1.吊蓝脚手架抗倾覆验算：以3m吊篮为例。1.1吊篮自重吊篮自重：1121.2施工荷载：3m0.7m120/=2521.3总荷载112252=3641.4每根挑梁承担的荷载3642=

2、1821.5挑梁的倾覆力矩0.4182=72.8m1.6挑梁的抵抗力矩1004.6=460m1.7抵抗力矩是倾覆力矩的倍数46072.8=6.3倍3倍，符合规范要求。五、吊篮的安装拆除 1.吊篮的安装工艺流程及做法 进场就位安装悬臂机构安装悬臂机构配重块安装悬挂钢丝绳（包括工作钢丝绳和安全钢丝绳，地面留有适当长度，约1-2m）将操作平台就位悬挂于钢丝绳下端位置将工作钢丝绳插入提升机构中（使钢丝绳处于拉紧状态）将安全钢丝绳穿入安全锁内离地600mm处提拉工作钢丝绳和安全钢丝绳重锤（使工作钢丝绳和安全钢丝绳处于拉紧状态，应左右两端分别进行）对系统进行全面检查（若各部均检查无误）安装人员进入操作平台

3、（系好安全带、安全带与单项接头、人身安全绳牢固连接）上升吊篮平台下降安装结束。 2.吊篮的主要组成部分及作用(1)、悬挂机构承载悬吊工作平台的机构。两根吊臂可根据屋面结构要求任意伸缩和升降，使用于各种复杂的结构。但伸长或缩短吊臂时一定要按要求增减配重块（详细要求见悬挂机构的安装）(2)、安全锁吊篮设有两根航空镀锌专用钢丝保险绳，在保险绳上安装两把独立的安全锁，当工作绳突然断裂或悬吊平台一端下滑时，悬吊平台倾斜到设定的度数范围内，能自动所住安全绳。使悬吊平台停止下滑或倾斜。(3)、提升机吊篮的传动机构，使吊篮上、下运动，并能自动锁住悬吊平台。提升机是吊篮的关键部位，采用三相异步制动电机，设有电磁

4、制动设置，可实现手动降落，采用先进的爬绳结构，具有明显的优点。(4)、电气控制系统由电控箱、电机、行程开关、手柄按钮等组成，是悬吊平台的操纵控制系统。设有启动按钮、急停开关、转向开关、变压器、冲顶限位器、 漏电保护等装置，功能齐全，性能可靠、操作灵活方面。 (5)、悬吊平台 四周装有防护栏，用于打在施工人员、工具和材料。施工人员所在的操作空间设有2米、2.5米、3米规格的标准节，可按照施工需要组合工作平台。3.安装与调试(3.1 )悬挂机构的安装（1） 根据女儿墙度高，将前、后立管分别装入前、后支架。（2） 按使用要求将前、中、后梁组装在一起。（3） 将组装好的大梁按a:b长度比列装入前、后支

5、架（a一般为0.81.7，b一般为4 5米）。 （4） 装入上支架，装好并拉紧钢丝绳，是整个横梁绷紧。（5） 按需要将装配好的悬挂架摆放平移，两家之间的距离与吊篮的 长度等宽，误差不超过30。（6） 根据建筑无及施工需要设置前臂的伸出长度。（7） 按需要将配重块均匀装入后支架上。（8） 禁锢个连接部位螺栓。（9） 配重块重质量计算公式：G2.5a/bF（10） 式中a：前之架与吊点距离；b：后支架与前支架的距离；F:电蓝额定载荷时的总质量；（包括额定载荷重质量；悬吊平台自重、电缆自重等）G：配重块总质量。（注意：配重块量必须足够，以防止（注意：配重块量必须足够，以防止倾覆）3.2钢丝绳的安装（

6、1）将工作钢丝绳和安全钢丝绳分别传进各自的锁具套环，用三个绳夹夹紧。绳夹的距离和方向如图示：（2) 工作钢丝绳的安装 将工作钢丝绳索具套固定在悬挂机构上，穿过安全所的导轮，将处理好绳头的钢丝绳穿入提升机的绳轮槽中，直至钢丝绳绳头从提升机出绳口露出并与坠绳块连接。（3） 安全钢丝绳的安装 将安全钢丝绳索具套环固定在悬挂机构上，用手推动安全锁的摆臂，使其打开，并将垂直绳头穿过安全锁的锁孔，然后穿入机体下部的定位孔，拉出与坠绳块连接在一起。（4） 安全锁的安装 将安全锁安装在吊篮两端的固定板内，并用高强度螺栓紧固。（5） 悬吊平台的安装 根据需要确定好的悬吊平台的长度，将分离悬吊平台组件用螺栓连接在

7、一起，并紧固个连接点的螺栓。3.3电气系统的安装 将配电箱挂在吊篮后侧的合适位置上，如图连接各电缆。 连接时将输入电源电缆线与悬吊平台牢固捆扎，以免电源接头部位直接受拉，导致电源短路或断路。(1) 合上电控箱内三相漏电空气开关，电源指示灯亮，电气控制回路接通。(2) 安动升降控制按钮，吊篮升降，也可用控制手柄操作。(3) 吊篮出现倾斜时，扭动装换开关，使提升机单端工作，将吊篮调至水平状态。(4) 行程开关撞倒冲定限位挡时，蜂鸣器鸣叫报警，吊兰停止运行，此时设备只能向下运行。(5) 电源电缆在工作高度大于80米时，禁止全长垂吊，至少有一个附着点，以减少电缆所受的拉力。3.4吊篮的调试(1)检查悬

8、挂机构、钢丝绳、悬吊平台、安全锁、电气控制系统等是否安装正确，且安全可靠。(2)启动提升机，将吊篮吊离地面，目测是否水平，不平应进行调整。(3)将吊篮在空载下升降数次，察看悬吊平台联结出是否紧固，吊臂钢丝绳是否牢固，电气控制系统是否正确，提升机，安全锁、限位器、应急开关等部件在运行中是否正常工作，且灵活可靠，无卡滞现象，吊篮应运行自如。(4).严禁超载运行，载荷应均布，并稳妥地放置。(5).安全锁调试，吊篮调至水平位置，转动装换开关，使一端下降，将悬吊平台倾斜8以内，锁紧安全钢丝，同理调整另一端。4.吊篮的拆除工艺流程及做法 拆除工艺流程与做法和安装相反。 六、使用与操作1、 每天使用前，需要

9、在运行，确认吊蓝运行正常，安全可靠后，施工人员进入蓝操作手柄开关，使悬吊平台升降至施工位置，进行施工作业。2、 操作中注意观察吊篮上下方有无障碍物，如开启的窗户、凸出的物体等，避免吊篮碰撞。3、 无电时可操纵电机上手动开关下降。4、 安全锁一旦锁定安全绳，便不会自动解锁，若要继续下降，锁定端需先打开安全锁，待工作钢丝绳受力绷紧后方可操作下降。5、 严禁超载使用。6、 操作人员要经过培训与考核，且身心健康。七、紧急情况下的安全措施1、 遇到突然电时，应及时关闭电源，防止突然来电发生意外，必要时操纵电及上手动开关下降到地面。操作是吊蓝两端两人同步操作，使吊篮两端平行下降。2、 在工作中如发生工作钢

10、丝绳突然断裂，应保持冷静，此时安全锁能自动锁定安全绳，为确保安全，应首先想法撤离工作人员，再派专业技术员抢修，撤换以断裂的工作钢丝绳，放下新装的工作钢丝绳，将其装入提升机内，在关锁的状态下向上提升吊篮接除安全锁的状态。再将吊篮降到地面，经严格检查无误后方可从新使用。 八、日常检查与保养1、 每次上机施工前的例行检查（1） 安全锁是否可靠;（2） 紧急停机与限位开关是否可靠；（3） 电磁制动器是否灵敏可靠；（4） 手动滑降装置是否灵活；（5） 钢丝绳有无损失；（6） 开动吊兰在距离地面23米高处，升降23次，检查提升机够是否处于完好状态。 2.一级保养（1） 一级保养必须作好记录，并由专业检维修

11、人员签字，单位领导做好监督检查。（2） 专业检修人员每天必须在吊篮使用前按“吊篮一级保养记录表“进行认真检查，需要维修的项目必须及时完成，严禁吊篮带病作业。3.施工吊篮的二级和三级保养使用单位应根据吊篮的所用情况和工作时间的长明确规定二级保养的间隔时间，一般为12个月，或吊篮完成一个工程后。吊篮使用12个月应邀请专业厂家进行三级保养。九、安全注意事项；1、脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB 5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。2、前进手柄和倒退手柄绝不可同时扳动。3、工作中严禁扳动松卸手柄以免葫芦下滑。4、在任何情况

12、下，机体结构不能发生纵向阻塞，务使钢丝绳能顺利通过机体中心，机壳不得有变形现象。5、扳动手柄时，葫芦如遇阻碍，应停止扳动手柄，以免损坏钢丝绳。6、几台扳手同时升降时应注意同步升降。7、使用手板葫芦升降时，必须增设一根直径12.5的保险钢丝绳，以保证手板葫芦发生打滑或断绳时的安全。为避免钢丝绳打滑脱出，可将钢丝绳弯起，与手板葫芦导绳孔上部的钢丝绳合在一起用轧头加紧，同时在手板葫芦导绳孔上口增设一个压片，葫芦停止升降时，用止动螺栓通过压片压紧钢丝绳。8、吊篮的靠墙一侧应用拉绳拉到结构上，以减小吊篮的晃动。9、吊篮中的作业人员应系安全带、安全绳并带安全帽，安全带的一端系于身体上，另一端系在安全绳上，安全绳系在屋面挑出钢杆上，随架子起落。 10
