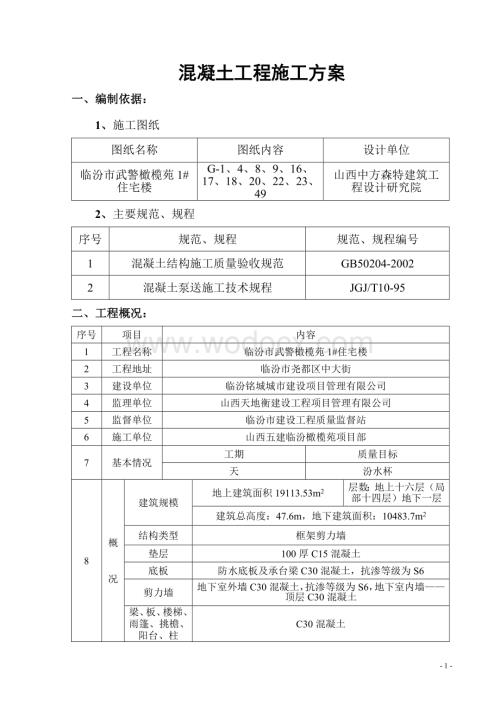

1、混凝土工程施工方案一、编制依据：1、施工图纸图纸名称图纸内容设计单位临汾市武警橄榄苑1#住宅楼G-1、4、8、9、16、17、18、20、22、23、49山西中方森特建筑工程设计研究院2、主要规范、规程序号规范、规程规范、规程编号1混凝土结构施工质量验收规范GB50204-20022混凝土泵送施工技术规程JGJ/T10-95二、工程概况：序号项目内容1工程名称临汾市武警橄榄苑1#住宅楼2工程地址临汾市尧都区中大街3建设单位临汾铭城城市建设项目管理有限公司4监理单位山西天地衡建设工程项目管理有限公司5监督单位临汾市建设工程质量监督站6施工单位山西五建临汾橄榄苑项目部7基本情况工期质量目标天汾水杯

2、8概况建筑规模地上建筑面积19113.53m2层数：地上十六层（局部十四层）地下一层建筑总高度：47.6m，地下建筑面积：10483.7m2结构类型框架剪力墙垫层100厚C15混凝土底板防水底板及承台梁C30混凝土，抗渗等级为S6剪力墙地下室外墙C30混凝土，抗渗等级为S6，地下室内墙顶层C30混凝土梁、板、楼梯、雨篷、挑檐、阳台、柱C30混凝土圈梁、构造柱过梁C20混凝土三、施工布署：1、施工要求：（1）、本工程全部采用商品砼。主楼地下部分先施工墙、柱（-4.1m）以下，-4.1m以上墙、柱、板同时施工，地上二层以下采用 型汽车泵浇筑，二层以上采用 型地泵浇筑，地泵设置在主楼、轴之间。泵管随

3、结构施工同步。与墙体固定稳固，在顶板上水平管搭设架子，顶牢并加固。见图一：每2m设一道，必要时塔吊配合。图 一（2）、根据施工进度计划及工序安排，混凝土安排夜间进行。若混凝土浇筑量较大，夜间不能浇筑完成时，现场管理人员分为两班，各专业工长及施工人员跟班作业，负责检查，同时做好各方面协调工作，如：看模、看钢筋及安装管道人员。2、主要机具准备：规格单位数量备注塔吊5013台150型振捣器台850型振捣棒根2030型振捣棒根5型汽车泵台1型地泵台1铁锹把20木抹子个20铁抹子个103、施工段的划分：为了保证施工进度的需要，主楼划分两个阶段-轴为第一段，-轴为第二段。地下车库施工：由于2#楼塔吊、钢筋

4、加工场、混凝土搅拌站、料场及临建设施影响，车库施工给我方造成不变，因此我方将车库施工划分第一段为主楼南侧，主楼施工完毕后，先将钢筋加工场临时搬至主楼北侧。主楼南侧施工流水段划分B1B9轴为第一施工段，B9B16轴为第二施工段。主楼北侧施工流水段划分B1B9轴为第一施工段，B9B16轴为第二施工段。4、施工准备：、施工技术人员认真熟悉图纸，了解混凝土强度等级及施工缝的构造要求。、在混凝土浇筑前将商品混凝土搅拌站资质，所需用的混凝土配比资料及有关混凝土测试验报告报监理工程师。、制定混凝土试块计划，了解标养池温度、湿度以满足要求。5、施工现场准备、钢筋的隐蔽验收工作已经完成，模板经监理单位验收后，并

5、已核对预埋件、线管、孔洞、门窗洞口的位置、数量、固定情况无误。、商品混凝土运输车进入现场，将混凝土用气泵式地泵送至浇筑面上，施工过程中，加强现场与搅拌站调度室的通信联系，确保砼浇筑的连续均匀性。、为满足砼连续施工的要求，浇筑之前，应提前选择好现场行车路线，确保运输车辆畅通及运输车辆的数量。模板的预检工作已完成，模板标高、位置、尺寸准确符合设计要求，支架稳定，支撑和模板固定可靠，模板拼缝严密，符合规范要求。、混凝土用架子、走道及工作台见（图二），安全稳定，能够满足浇筑使用。（地下筏板走道及工作台高500mm，上部走道筏板高度为300mm。）图 二、浇筑前将模板内的杂物和钢筋上的油污等清理干净，泵

6、送混凝土对模板侧压力较大，模板支撑要牢固，布料管不得碰撞或直接搁置在模板上。6、混凝土浇筑（1）、浇筑前先将楼板内用自来水冲洗，每一流水段砼要连续浇筑，如有间歇，间歇瞬间尽量缩短，并在下层砼初凝前将上一层砼浇筑完。却保砼浇筑质量达到规范要求。（2）、浇筑砼时为防止砼离析，砼在泵管卸出时，其倾浇高度不宜过高，距摸板20-30m为宜，不得直接冲击模板。浇筑砼墙、柱前，应将底部填以30-50mm厚同配比砂浆，浇筑时设专人看模、钢筋，观察模板、支架、钢筋、预埋件和预留洞的情况，发现变形、移位时立即停止浇筑，并在混凝土初凝前修整好。（3）、使用30棒或50棒插入式振捣棒要快插慢拔，插点呈梅花形布置，按顺

7、序进行，不得遗漏。移动间距不大于振捣棒作用半径的1.5倍（50棒应为50cm，30棒应为40cm），振捣上一层时插入下一层砼5cm，以消除两层间距的接缝，平板振捣器的移动间距，保证振捣器的平板能够覆盖已振实部分的边沿，振捣时间以混凝土表面出现浮浆及不出现气泡、下沉为宜。（4）、浇筑垫层砼时，基槽验收合格后，钉控制柱或砼饼，用汽泵进行砼浇筑，混凝土振捣采用平板振捣器振，砼振捣密实后，利用控制桩上的标高或贴混凝土饼为准，检查平整度，高的铲掉，凹的补平，用水平刮杆刮平，表面再用木抹子搓平，最后再用铁抹子压光，砼养护采用已浇筑的砼表面覆盖一层塑料薄膜。（5）、地下基础筏板与承台梁浇筑，采用商品混凝土C

8、30抗渗等级为S6，为了保证承台梁砼浇筑质量，浇筑中先进行筏板浇筑，待筏板砼在初凝前将承台梁浇筑完毕。（6）、墙、柱混凝土浇筑浇筑墙、柱混凝土前先用自来水冲洗，湿润后，先将30-50mm与混凝土同配比减石子、砂浆填入。墙、柱砼要分层浇筑，分层振捣，每层高度不得大一地500mm，浇筑高度用尺杆配把尺加以控制，墙洞口两侧砼高度必须保证一致。要用时下料，振捣棒不得触动模板，钢筋预埋件、振捣同时，下面要有人随时敲打模板检查是否有漏振。（7）、梁、板、楼梯混凝土浇筑浇筑前先将梁、板、楼梯内杂物清理出来，再用自来水冲洗干净，按梁高度分层进行浇筑。当达到板底位置时，即与板的混凝土一起浇筑，连续不断向前推进，

9、梁及梁底部要用50棒振捣密实，浇筑板的砼厚度要略大于板厚，振捣完毕后用刮杆（2m-4m）刮平，用木抹子抹平，并拉线检查板平面标高，严格控制平整度，尤其墙、柱根部，楼梯混凝土要自下而上浇筑，先振实底板砼，达到踏步位置后再与踏步混凝土一起浇筑，不断连续向上推进，并随时用木棒抹子将踏步上表面抹平。（8）、混凝土试块留置当一次连续浇筑1000m3时，同一配合比的混凝土每200m3取样不得少于一次。每一楼层，同一配比的混凝土取样不得小于一次，每项取样应至少留置一组标准养护事件，同条件养护事件的留置数量根据现场需要留置，但最后不得少于2组。梁、板、墙在每次浇筑时应留置一组以上或两组同条件试块作为拆模依据。

10、抗渗砼试件留置，连续浇筑500m3应留一组抗渗试件（6个试件），且每项工程不得少于两组，配合比及坍落度每工作班次检查不得少于两次。7、混凝土养护混凝土浇筑完毕后，12小时以内对混凝土加以覆盖并保湿养护，养护时间不得低于7天，对抗渗混凝土要求养护14天，浇水次数应保持混凝土处于湿润状态，采用塑料布覆盖，养护的混凝土其表面必须严密，并应保持塑料布内有凝水。四、安全措施：1、进入施工现场必须佩带安全帽，并系好帽带，高空作业必须带安全带。2、严禁上下抛物。3、振捣和拉线人员必须穿胶鞋，戴绝缘手套，以防触电。4、泵车后台及臂下严禁站人。5、每班次操作前，检查电源线路有无破损，漏电保护器装置是否灵活可靠，机具各部位连接紧固，旋转方向正确。6、振捣器不得放在初凝的混凝土、楼板、脚手架上面试振，如遇检修或间断时，必须切断电源。7、操作转移时，振捣的电源线保持有足够长度，严禁用电线拉振捣器。8、振捣器与平板保持紧固，电源线必须固定在平板上，开关装在把手上。9、砼浇筑完毕后，必须将电源切断，做好浇筑、养护工作。临汾武警橄榄苑1#楼工程审 批：审 核：编 制： 山西省第五建筑工程公司2008年 月 日目 录一、编制依据1二、工程概况1三、施工布署2四、安全措施6- 9 -
