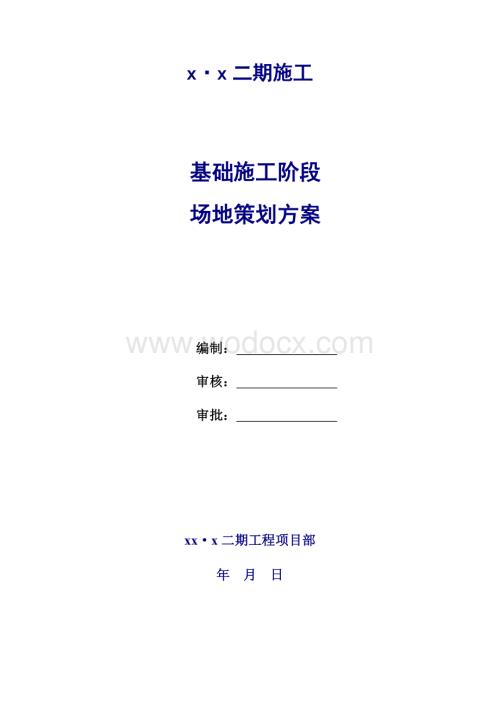

1、xx二期施工 基础施工阶段 场地策划方案编制： 审核： 审批： xxx二期工程项目部 年 月 日xx二期施工 基础施工阶段场地策划方案目 录一、工程概况1二、 基础阶段整体施工布置1三、场地策划原则2四、场地布置3 x建筑工程有限公司 11 郑州市建设西路100号 xx二期施工 基础施工阶段场地策划方案一、工程概况1、工程名称：xx二期工程。2、工程位置：郑州市白沙园区祥符路南、仁爱路西、永盛西路北。3、工程简述：xx二期工程，总用地面积59595.80m,总建筑面积182703.13m，地上总建筑面积125093.8 m，地下总建筑面积57609.33 m。本工程包括18栋主楼以及地下车库。

2、其中1#楼地上13层、地下2层(含夹层）；2#楼地上17层，地下2层(含夹层）；3#地上24层、地下2层,5#、6#、7#楼地上27层、地下2层；12#、13#、15#、16#楼地上10层地下1层；8#、11#、17#、20#楼地上8层地下1层；9#、10#、18#、19#楼地上7层、地下1层；地下车库为类汽车库，地下两层、人防区车库设置抗浮锚杆，局部一层，建筑面积57609.33m。二、 基础阶段整体施工布置 1、土方开挖及桩基施工（1）第一层土方开挖，开挖至-5m左右，开挖按照从西向东，从北向南进行开挖（详见附图：首层土方开挖施工顺序示意图），相继进行第一分区3、5、2、11、12、13、

3、1、20号楼CFG桩施工，第二分区6、7、8、9、10、15、16、17、18、19号楼CFG桩施工，（详见附图：桩基施工顺序示意图）（2）第二层土方开挖，开挖至-9.0m(高层区域)，进行桩间土开挖至设计标高，哪栋楼第二层土开挖完成，进行塔吊基础土方开挖，立塔吊（详见附图：二层土方开挖施工顺序示意图）。（3） 1、2、11、12、13、20、8、9、10、15、16、17、18、19号楼土方开挖至砂石褥垫层底标高处，截桩头，桩基检测；地库抗浮锚杆由北向南施工。2、基坑支护（1）根据现场情况依次进行第一分区西、北、东侧及第二分区西、南、东侧基坑支护（详见边坡支护施工顺序示意图）。（2）基坑支护

4、待土方开挖满足施工条件后进行。3、砂石褥垫层及筏板（1）第一分区3、5、2、11、12、13、1、20号楼砂石褥垫层、混凝土垫层、防水及保护层、筏板施工，车库施工同步进行。（2）3、5、6、7号楼地库桩间土施工、抗浮锚杆检测，垫层、防水及保护层、筏板施工。（3）6、7、8、9、10、15、16、17、18、19号楼地库桩间土开挖、及车库基础筏板。4、 0以下结构施工（1）3、5、2、11、12、13、1、20号楼主体结构四层（预售节点）。（2）6、7、8、9、10、15、16、17、18、19号楼主体结构四层（预售节点）。（3）地库土方及基础施工。 地库分区图（4）根据现场水位情况，暂不考虑降

5、水。三、场地策划原则 1、满足施工要求，道路通畅，运输方便，充分利用场地。2、材料尽量靠近使用地点，减少二次搬运。3、现场布置紧凑，减少施工用地。4、尽可能减少临时设施搭设并将其布置在后续建筑物基础以外，避免二次搬迁。5、临时设施的布置，应便于生产和生活。6、平面图布置应符合安全、消防、环境保护的要求。7、现场临时设施应包括办公区设施、生活区设施、生产区设施、消防设施、安全设施、文明施工设施、绿色施工设施、环保设施等。8、现场临时设施必须合理布局、正确用材、满足使用功能和安全、卫生、环保、消防要求。四、场地布置 1、施工现场大门本工程基础施工阶段设置一个主大门，一个副大门，主大门位于祥符路，基

6、础施工阶段主要供项目部人员、劳务人员及其他外来人员出入，主大门旁设置门卫室及全高门禁系统；副大门位于仁爱路，主要土方开挖阶段土方外运，其他部位均用施工围挡进行封闭，围挡上设置喷淋。2、项目部（详见附图）：（1）项目部设置在永盛西路与仁爱路交叉口西南角，主要为建设单位、监理单位、施工单位及劳务班组管理人员生活、办公区域，项目部西侧及东侧设置为劳务生活及办公区，本区域分为20栋集装板房，2栋一层为项目部管理人员办公室，二层为项目部管理人员宿舍；10栋一层主要为劳务班组管理人员办公室及样品室，二层为厨师、焊工、保安、塔吊司机等宿舍及安装班组办公室；4栋为项目部厨房、餐厅及设备仓库；4栋为卫生间、浴室

7、及标养室。（2）项目部办公区北侧设置有茶水亭、旗台、讲评台、消防墙、实物样板区等。（3）项目部室外主要地面及道路采用成品预制路面，方便周转利用。 项目部预制路面3、施工区：（1）基础施工阶段主要在1#、20#楼，2#、11#楼，13#、15#楼间设置钢筋加工车间（12m*8m）、和木工加工车间（6m*6m），分置于次干道两侧，同时各设置一个模板、钢筋材料堆放区，加工车间及材料堆放区地面采用预制地面拼装而成。（2）在10#、11#楼，8#、9#楼，17#、18#楼，18#、19#楼间设置钢筋加工车间（12m*8m）、和木工加工车间（6m*6m），分置于次干道两侧，同时各设置一个模板、钢筋材料堆放

8、区，加工车间及材料堆放区地面采用预制地面拼装而成。（3）因本工程4层为预售节点，另外因扬尘管控严格，为避免地库土方等长时间外露，工程前期赶工成为常态化，众多因素考虑，决定每栋高层均设一部塔吊，避免在紧张的施工中材料运输不畅。（4）现场共设置11台塔吊，3台44m、3台50m、5台56m（详见塔吊基础平面布置图）。（5）西侧地库施工完成后进行东侧地库施工时，将相应的加工车间移至西侧地库顶板上，方便东侧地库施工（注：加工车间下部支撑架体切勿拆除）（详见主体施工阶段一平面布置图）。4、劳务班组生活区：（1）设置在项目部东侧，集中进行管理。5、施工道路：（1）土方开挖阶段在2#、3#、12#楼南侧，1

9、5#楼东侧、9#楼南侧设置主干道，宽度为6m，通过副门与东侧仁爱路相连。（2）垫层及筏板施工阶段主干道由北大门向基坑设置人字形道路两条分别设置在5#、6#、7#楼东侧，12#、13#、15#、16#楼东侧宽度为6m，通过北大门与详符路连接。（3）待地库施工至地库顶板时，且地库顶板混凝土强度达到要求后，将施工主干道设置在地库顶板上，且在道路上覆盖10mm厚钢板（注：施工主干道下的支撑架体切勿拆除）（详见附图七主体施工阶段一平面布置图）。（4）现场施工道路均采用成品预制道路块拼接而成，必要部位上铺设10mm钢板。(5）在南北大门处设置车辆冲洗设备，方便进出场车辆进行冲洗降尘。车辆冲洗设备（6）在北

10、大门靠洗车机西侧设置地磅，便于控制材料进出场的数量。 6、临电系统（1）一层土方开挖阶段（详见附图土方开挖阶段一临水电图）本项目第一层土方开挖阶段临时用电分两路布置，从项目东南角建设单位设置的变压器引出，一路向北，一路向西。在项目部办公区北侧设置由变压器2柜向西至16#楼处设置A1柜，从A1柜引出电缆至17#楼设置配电箱，供应17#楼及其周边车库用电；从A1柜继续向西至8#楼处设置A2柜，从A2柜引出电缆线在7#楼设置配电箱，供应17#楼及其周边车库用电；从A2柜继续向西至6#楼处设置A3柜，从A3柜引出电缆线在5#、6#、10#楼设置配电箱，供应5#、6#、10#楼及其周边车库用电；在项目部

11、办公区北侧设置由变压器1柜向北至19#楼处设置A4柜，从A4柜引出电缆至19#、13#楼设置配电箱，供应19#、13#楼及其周边车库用电；从A4柜继续向北至1号楼处设置A5柜，从A5柜引出电缆线在1#、2#楼设置配电箱，供应1#、2#楼及其周边车库用电；从A5柜继续向西至3号楼处设置A6柜，从A6柜引出电缆线在3#楼设置配电箱，供应3#楼及其周边车库用电；（2）施工阶段用电汇总表第一路一级柜A1（500KVA）用电设备及用电量汇总表序号设备名称型号 单台功率KW数量合计功率KW1塔吊TC56103261922电渣压力焊BX3-750174683振动电机YZU-3-41.122.24电焊机ZX7

12、-40014.7229.45调直机JH-14E111116弯曲机GT-7403137切断机FGQ50A4148套丝机GZ-404149切割机J3G2-40031310打夯机ZL-5041411木工电锯JD-4241412手提电锯DS6-2350.341.213施工照明YEK-LED-4000.420.814热水器ZK-9621215蒸饭车91916办公区用电1017中央空调1518洗车机5.521119总功率384.6第二路一级柜A2（500KVA）用电设备及用电量汇总表序号设备名称型号 单台功率KW数量合计功率KW1塔吊TC56103251602电渣压力焊BX3-7501761023振动电机

13、YZU-3-41.122.24电焊机ZX7-40014.7229.45调直机JH-14E112226弯曲机GT-7403267切断机FGQ50A4288套丝机GZ-404289切割机J3G2-40032610打夯机ZL-50431211木工电锯JD-4242812手提电锯DS6-2350.361.813施工照明YEK-LED-4000.431.214铁件加工区515总功率371.6A1路用电总功率为255.6kw，A2路用电总功率为307.6kw，A2路负荷较大，只需验算A2路，其符合用电要求即可。K1全部施工用电设备同时使用系数，总数10台以内时K1=0.75,10-30台时，K1=0.7,

14、30台以上时K1=0.6；功率损失系数1.05 用电设备功率因数为0.75一般采用单班作业，少数为抢工期采用两班作业，故此，综合考虑施工用电约占总用电量的90%，室内外照明约占总电量的10%，于是可将P总=1.1（K1*Pc+K2*Pc+K3*Pb） 计算总用电量=307.6*0.7=215.32kwP总=1.1（K1*Pc+K2*Pc+K3*Pb） = 236.85kw变压器容量计算=1.05*236.85/0.75=331.59KVA地库施工阶段容量为331.59500KVA，故其变压器能够满足使用要求。7、给水系统（1）本项目临时水井房设置在项目部办公区东北角，同时设置一个5Mpa的压力

15、罐和变频控制柜。（2）从压力罐沿项目部南侧临建房至项目部主大门处，设置给水管供车辆冲洗设备和围挡喷淋用水。（3）从压力罐沿项目东侧围挡向北至铁件加工区和水电材料堆放区，设置一个用水接口，供其日常用水。（4）从东侧给水管处向各楼栋接给水支管，各楼给水支管供应各楼栋施工用水、消防用水、塔吊喷淋等用水。8、排水系统（1）在项目部办公区及生活区设置雨水收集口，用直径160mm的雨水支管将雨水收集口与直径200mm雨水管道连接，然后将雨水管道接入市政雨水井内。项目部雨水排水图生活区雨水排水图（2） 在项目部东侧埋置4立方钢筋混凝土化粪池，将厨房污水与卫生间污水接入化粪池内，化粪池向沿南侧围墙向西接入市政

16、污水井。在生活区西侧和东侧各埋置4立方钢筋混凝土化粪池，将厨房污水与卫生间污水接入化粪池内，化粪池接入市政污水井。（3） 北侧加工区及水电材料堆放区在南侧设置排水沟，土方开挖及地库施工阶段通过排水沟排到西侧场区外，待西侧地库施工完成后与地库西侧排水沟相通，通往市政雨水管网。（4） 土方开挖阶段在施工现场西侧设置排水沟，在3#楼北侧、5#楼南侧、7#南侧各设置一个1m*1m*1m的积水坑，根据降雨情况，将积水坑内的积水通过水泵排入市政雨水管网。（5） 西侧地库施工完成后，在西围墙东侧设置排水沟，通往市政雨水管网。（6）基坑防雨、排水措施在基坑四周设置连续的挡水台。另外，基坑开挖时，基坑上口路面硬

17、化，并设置排水坡度，坡率不小于5%，从坑口向基坑外侧方向，防止地面水灌入基坑。坡顶挡水墙大样图（7）同时在基坑底设计有集水坑，利用集水坑做为基坑的积水点，使用潜水泵排水。具体做法为：在基坑的3#楼北侧、5#楼南侧、7#南侧砌筑净尺寸1m*1m*1m的集水坑，内侧抹灰，槽底操作面向集水坑方向设2%的流水坡度。根据降雨情况，将积水坑内的积水通过水泵排入市政雨水管网。9、施工现场设备布置（1）土方开挖阶段施工现场采用洒水车不定期对施工现场进行洒水。在项目部东、北大门设置扬尘监测系统，对施工现场空气环境质量进行监测。在项目部东、北大门设置封闭式自动洗车机（8.4m*3.7m）以防车轮带泥土上路。沿场区
