DataFlex-产品技术培训.ppt

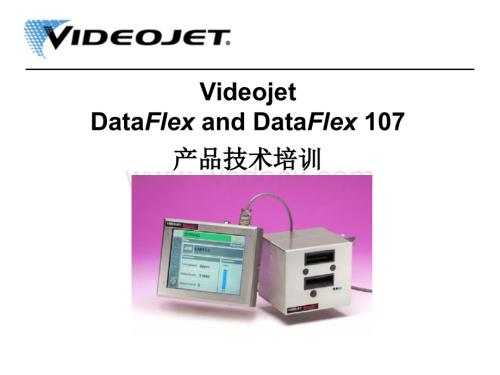

1、Videojet DataFlex and DataFlex 107产品技术培训产品技术培训ConfidentialPage 2热转印打印机适用范围热转印打印机适用范围TTO理想用于各种平整的软包装膜，标签和光滑的纸片不适用以下产品瓶子，罐头，表明粗糙的纸片，其他不平整的物体ConfidentialPage 3热转印打印原理热转印打印原理需要一个热转印打印头和热转印色带与包装材料接触压电陶瓷下的微小打印元素使打印可以达到300dpi的打印分辨率（12dots/mm)通过瞬间的加热将色带上的油墨移印到包装材料上通过色带和包装材料的相对运动就可以在包装材料上形成打印智能化的控制使打印元素在包装材料

2、上打印出各种内容热转印的工作方式有:间歇式和连续式ConfidentialPage 4热转印打印过程热转印打印过程打印头打印头色带基带色带基带被打印被打印介质介质热转印油墨热转印油墨油墨转印油墨转印加热元素加热元素ConfidentialPage 5热转印打印头热转印打印头打印头电阻值打印头电阻值ConfidentialPage 6 热转印色带简介热转印色带简介Top CoatInkPrimerBase FilmBack CoatTop Coat顶涂层：顶涂层：用来提高油墨在包装材料上的附着力，并保护油墨Ink油墨层：油墨层：转移到包装材料上的原墨层，主要分腊基，树脂基和混合基Primer释放

3、层：释放层：用来使打印时保证油墨的均匀和释放油墨Base Film基底层：基底层：是其他各层的载体，并决定热传导的性能Back Coat背涂层：背涂层：碳带背面特殊涂层 背涂层的重要性背涂层的重要性润滑打印头使打印头的寿命最大化减少磨损降低打印头的损坏防止静电静电会积聚灰尘和杂质还会损坏打印头Videojet DataFlex 简介简介ConfidentialPage 8 Videojet DataFlex 硬件硬件 Videojet DataFlex 软件软件 Videojet DataFlex 色带色带Videojet DataFlex 简介简介ConfidentialPage 9Vide

4、ojet DataFlex 硬件硬件 系统元件系统元件打印体和色带盒电源线控制器电源盒接线-Power supply to printer-Printer to Clarity Controller操作软件空气调节 器ConfidentialPage 10Videojet DataFlex 53 技术参数技术参数Printhead 打印头打印头Print Area打印区域打印区域色带最长长度色带最长长度色带宽度色带宽度打印速度打印速度最高打印频率最高打印频率外部通讯外部通讯53 mm wide间歇式RH 53mm wide x 75mm longLH 53mm wide x 68mm long

5、连续式 53mm wide x 136mm long1000 MetersMinimum 20 mmMaximum 55 mm间歇式Minimum 100 mm/secMaximum 600 mm/sec)连续式Minimum 40 mm/secMaximum 800 mm/sec600 packs/min(高速模式)RS232/422 point to pointEthernet TCP/IP 10/100 base TXConfidentialPage 11好的打印质量取决于下面三方因素的配合好的打印质量取决于下面三方因素的配合好的打印质量取决于下面三方因素的配合好的打印质量取决于下面三方

6、因素的配合PrinterPrinterMaterialMaterialRibbonRibbonPrintPrintQualityQualityVideojet DataFlex Ribbon 打印质量打印质量ConfidentialPage 12现场安装步骤现场安装步骤-硬件安装硬件安装与客户共同开箱检验打码机是否完好无损，并记下打印头标签上的电阻值R？根据装箱单检测配件是否完整，机器的序列号是否与装箱单上的一致安装打码机支架安装打印体:(安装打印体时，请将色带盒从打印体上取下放在干净的地方）安装电源盒及控制器安装空气调节器，确认气源压力足够，将空气调节器的指针调节到0.3Mpa0.4Mpa之

7、间。进行所有接线及气管的连接(注意接线的长度及缠绕的方式）记录打码机上的序列号及安装的包装机号码.提醒客户最少要保留一个完整的DataFlex包装箱，以方便以后维修运输用。ConfidentialPage 13现场安装步骤现场安装步骤-硬件安装（打印信号）硬件安装（打印信号）要求客户配合提供合适的打印信号（触点信号，输入/输出线的1号和2号线；PNP色标光电眼，输入/输出线的1，2，3）触点信号连接触点信号连接PNP信号连接信号连接ConfidentialPage 14现场安装步骤现场安装步骤-连续式安装连续式安装当打印体安装在支架上后，用手将打印头从原始驻留位置推出，伸出打印头，检查打印头是

8、否与压印滚轮的圆周上的最高切线在同一平面确认打印头与打印胶轮之间的间隙在1mm2mm之间完成后请不要忘记将打印头推回原始驻留位置，以免损坏打印头安装同步器（只适用与连续式打码机），尽量将同步器安装在压印胶轮上。薄膜在穿过打印胶轮的时候，需要与胶轮产生一定的包角，形成面接触，切忌薄膜与胶轮形成线接触，以防胶轮不转动，同步器不能正确测出打印速度。打印气压设定在0.30.4mpa之间，最高不要超过0.5mpaConfidentialPage 15现场安装步骤现场安装步骤-硬件安装（同步器安装）硬件安装（同步器安装）同步器接线方式为输入/输出信号线的1，3，14和15ConfidentialPage

9、16现场安装步骤现场安装步骤-输入输入/输出接口输出接口针脚针脚描述描述1+24V2打印信号/传感器输入（PNP 24V或机械连接）30V4限制打印输入（PNP 24V或机械连接）5备用6故障连接，默认情况为关（通常情况下不用）7默认公共连接（默认继电器等级：1A,30VDC）8故障连接，默认情况为开9报警公共连接10报警连接，报警时关11机器状态输出（PNP,24V）120V13备用14同步器B相信号输入（对于单相同步器，此针脚不用）（兼容24V推拉式或开放式收集器）15同步器A相信号输入（兼容24V推拉式或开放式收集器）ConfidentialPage 17现场安装步骤现场安装步骤-通电试

10、机通电试机在接通电源前，请确认客户提供的电源是否符合打码机的要求，并检查电源盒的电压设置在正确位置。确认所有接线都已经连接正确，检查客户提供的气源符合要求，气压设置正确打印间隙符合要求，并将色带装入色带盒，将色带盒装回打印体打开电源，等待打码机开启，机器会初始化大约35分钟后进入打码机的主屏幕画面确认打码机处于正常状态，若开机不正常则根据屏幕显示的错误信息进行检查，若在初始化过程中出现问题，则确认是否需要更换控制器ConfidentialPage 18机器操作主界面简介机器操作主界面简介主界面按钮状态栏测试打印工具按钮停止按钮运行按钮打印位移按钮时间显示执行按钮色带查看按钮文件选择当前文件查看

11、ConfidentialPage 19机器工具菜单机器工具菜单机器设置菜单数据设置菜单诊断菜单ConfidentialPage 20机器设置菜单机器设置菜单打印头参数设置控制菜单色带参数设置ConfidentialPage 21机器诊断菜单机器诊断菜单输入/输出诊断控制诊断色带诊断ConfidentialPage 22数据设置菜单数据设置菜单ConfidentialPage 23机器调试机器调试-设定系统时间和日期设定系统时间和日期检查打码机的系统时间，修改并保存1）在HOME(主界面)中，点击工具按钮进入设置菜单SETUP 2）点击控制CONTROL图标，在列表中选定DATE AND TIM

12、E(日期和时间)进入。3）设定日期/时间（具体设置参照操作手册）日期设置时间设置ConfidentialPage 24机器调试机器调试-检查打印头的电阻值检查打印头的电阻值按工具按钮进入设置菜单选择打印头参数设置菜单进入移动下拉卷标至最后一行，这时会显示出 Printhead ResistancePrinthead Resistance 1345 打印头电阻 具体数字将右面的数字与先前记录下的打印头电阻值对照，如果相同则可以退出，如果不同则将先前记录下的电阻值输入到文本框内并退出。ConfidentialPage 25机器调试机器调试-检查打印信号检查打印信号进入机器设置界面，点击诊断菜单点击

13、打印头诊断按钮点击输入菜单(Input)按钮,出现所有的输入信息查看打印信号状态(Print Signal),原始状态为关闭(Off),从包装机给出一个信号，如果信号连接正确则状态栏里，则瞬间会变为开启(On),则说明打印信号没有问题。ConfidentialPage 26机器调试机器调试-检查同步器信号（只适用于连续式）检查同步器信号（只适用于连续式）进入机器设置界面，点击诊断菜单点击打印头诊断按钮点击输入菜单(Input)按钮,出现所有的输入信息查看同步器速度状态栏(Encoder Speed),原始状态为0,开动包装机，从状态栏观察是否有数字上的变化，如果有则说明连接正确，否则需检查同步

14、器的连接。ConfidentialPage 27现场安装步骤现场安装步骤-软件安装软件安装安装Clari Configure Manager软件与客户电脑上安装Clarisoft软件与客户的电脑上 客户的电脑上须有用于RS232连接线的工业九针接口确认软件设置是否正确在Clarisoft软件上编辑客户想要打印的信息内容，并保存，然后将RS232连接线连接到电脑和控制器上，将文件从电脑上输入到打码机内。在控制器上的文件按钮，进入文件选择移动光标至所要文件，按OK确认选择 ConfidentialPage 28机器调试机器调试-设定色带宽度设定色带宽度在主界面，点击工具按钮进入设置界面点击色带参数

15、设置按钮点击色带宽度设置状态栏左面的属性菜单输入正确的色带宽度（机器会按照正确的色带宽度自动来检测色带的张紧力）缺省值为：55色带宽度范围为：2055mm目前有的色带宽度为：20，30，55mm三种ConfidentialPage 29机器调试机器调试-测试打印测试打印当所有连接，信号，同步器都连接正确正确的色带也已经装入气压也符合要求，打印间隙也合适则在主界面屏幕上，点击运行按钮，则打印头会从原始停留位置移动到打印初始位置。对于间隙式，则按屏幕上的测试打印按钮则可以实现测试打印对于连续式，则需要驱动包装机才可以实现测试打印。根据打印效果确认是否符合客户要求，调整打印位置，浓度，方向，尺寸，延

16、迟时间等相关参数。ConfidentialPage 30参数调整参数调整-打印方向调整打印方向调整在主界面，点击工具按钮进入设置界面点击打印头设置按钮，进入打印参数设置找到打印方向状态栏(Print Orientation),点击右侧的属性框出现属性菜单，（共有两种方向选择，0度和180度）选择正确的打印方向，按OK键退出。ConfidentialPage 31参数调整参数调整-打印浓度调整打印浓度调整在主界面，点击工具按钮进入设置界面点击打印头设置按钮，进入打印参数设置找到打印浓度状态栏(Print Darkness),点击右侧的属性框出现属性菜单，打印浓度最大值为100，最小值为60缺省值

17、：75%浓度高说明需要更多的加热时间和能量，对于全树脂的色带则需要更高的浓度。输入合适的浓度值，按OK键退出。ConfidentialPage 32参数调整参数调整-打印位置调整（打印位置调整（X方向）方向）在主界面，点击工具按钮进入设置界面点击打印头设置按钮，进入打印参数设置找到打印位置X方向状态栏(Horizontal Registration),点击右侧的属性框,出现属性菜单,输入正确的位移尺寸。与打印头宽度方向垂直的方向定义为X方向连续式的移动范围为：0136mm.间隙式的移动范围为:065mm(右手机),075mm(左手机)间隙式的X方向的位移调整，是将打印头从打印原始位置移动到设定

18、的位置上来改变打印位置。连续式的X方向调整则起到打印延时的作用，通过打印延迟来调整打印位置。ConfidentialPage 33参数调整参数调整-打印位置调整（打印位置调整（Y方向）方向）在主界面，点击工具按钮进入设置界面点击打印头设置按钮，进入打印参数设置找到打印位置Y方向状态栏(Vertical Registration),点击右侧的属性框,出现属性菜单,输入正确的位移尺寸。移动范围为:-53mm53mm缺省值为：0mm打印头的宽度方向定义为Y方向ConfidentialPage 34参数调整参数调整-打印延迟调整（连续式）打印延迟调整（连续式）在主界面，点击工具按钮进入设置界面点击打印

19、头设置按钮，进入打印参数设置找到打印位置X方向状态栏(Horizontal Registration),点击右侧的属性框,出现属性菜单,输入正确的位移尺寸。移动范围为：065mm.连续式的X方向调整则起到打印延时的作用，通过打印延迟来调整打印位置。ConfidentialPage 35参数调整参数调整-打印头位置调整打印头位置调整在主界面，点击工具按钮进入设置界面点击打印头设置按钮，进入打印参数设置找到打印位置栏(Print Position),点击右侧的属性框,出现属性菜单,输入正确的打印头位置尺寸。移动范围为每100单位为1个毫米。理想的安装位置见下图，打印头伸出后应在打印胶轮的最高切线位

20、置上方：错误的打印头位置 将会影响到打印质量不好正确不好ConfidentialPage 36 DataFlex 日常维护保养日常维护保养在每次更换色带时，请用专用的打印头擦拭布对打印头进行擦拭。定期擦拭打印滚轮和打印头前面的剥离轴上的灰尘和杂质（每星期或根据现场使用环境而定）在更换打印头时，必须按照新的打印头上的电阻值在触摸屏上进行相应的设置：进入工具栏（Tools）设置（SetUp）打印头（Printhead）在打印头菜单栏里找到打印头电阻值（Printhead Resistance），输入新的打印头上标示的电阻值。打印头与压印滚轮或打印胶垫之间的间距最好在1.53mm之间,打印压力不要超

21、过0.5Mpa，以免打印头寿命降低确保打印头支架稳固的安装在包装机上，不会因为包装机的抖动影响到打码质量定期检查打印头与打印滚轮接触时，打印头是与打印滚轮上的最高点（最高切线）接触，以保证打印质量。（连续式打码机）定期检查打印头与打印胶垫之间的间隙始终保持在同一条直线上并与胶垫平行（间歇式打码机）定期检查同步器的安装和使用情况，确保同步器运行良好，同步器所反映的速度与包装膜的允许速度一致。（连续式打码机）请检查色带宽度与打码机上的设定一致：进入工具栏（Tools）设置（SetUp）耗材（Consumables），根据实际使用的色带宽度在菜单栏里输入正确的色带宽度值，这能保证机器能够正确的检测色带的张力。
