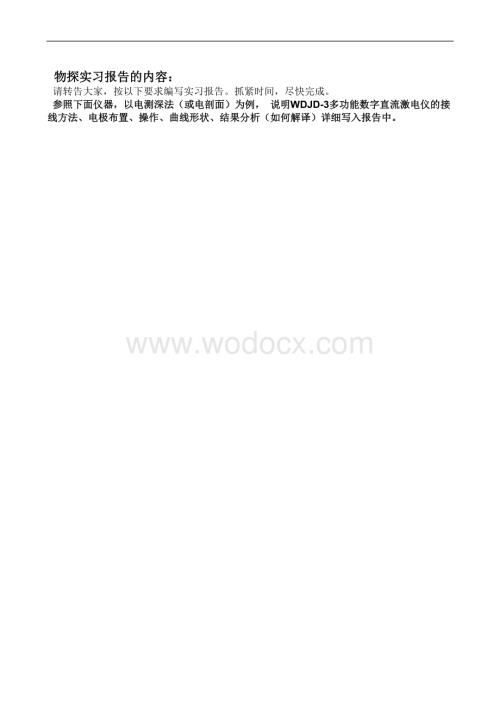

1、 物探实习报告的内容：请转告大家，按以下要求编写实习报告。抓紧时间，尽快完成。 参照下面仪器，以电测深法（或电剖面）为例， 说明WDJD-3多功能数字直流激电仪的接线方法、电极布置、操作、曲线形状、结果分析（如何解译）详细写入报告中。 3多功能数字直流激电仪常 规 电 法使用说明书 目 录一、 仪器主要特点与功能2二、 仪器主要技术指标2三、 仪器工作原理3四、 仪器结构4五、 操作说明55-1 开机与对比度调节55-2 菜单操作55-2.0 主菜单55-2.1 设置工作参数55-2.2 测量75-2.3 测线表105-2.4 显示曲线115-2.5 显示数据115-2.6 RS-232C 通

2、讯125-2.7 硬件测试125-3 存贮操作135-4 清除操作135-5 选择测量功能145-6 关机155-7 测量操作一般工作流程155-8 野外操作实例165-9 操作注意事项21六、故障诊断21七、仪器保养22八、仪器成套性22附录A 数据接收与格式转换软件BTRC使用说明附录B 电极排列的说明附录C 主要参数含义及计算方法附录D 问题解答附录E 无极差电极的制做附录F 复合联剖操作说明 该仪器是我所在参照国外先进电法仪器的基础上结合我国国情研制的新一代直流电法仪器。广泛应用于金属与非金属矿产资源勘探、城市物探、铁道桥梁勘探等方面，亦用于寻找地下水、确定水库坝基和防洪大堤隐患位置等

3、水文、工程地质勘探中，还能用于地热勘探。一、 仪器主要特点及功能 集发射、接收于一体，轻便灵活。 全部采用CMOS大规模集成电路，配以独特的待机工作方式，整机体积小、耗电低、功能多，若操作员在10分钟内无任何操作则仪器自动关闭电源。 完善的抗干扰技术采用多级滤波及信号增强技术、集成电法干扰抑制器功能（拥有超强抗共模干扰与差模干扰能力），测量精度高。 自动进行自然电位、漂移及电极极化补偿。 接收部分有瞬间过压输入保护能力，发射部分有过压、过流及开路保护能力。 可将整条测线上各测量参数在显示大屏幕上绘成曲线，测量结果直观明了。 全汉字触摸面板配以汉字菜单提示，操作极为方便，整个面板只有16个键。

4、简易计算器可完成野外现场装置系数等常规计算。 可任意设定工作周期，并有种野外常用工作方法选择及其极距常数、装置常数的输入与计算功能。 极距常数表对所有装置，可预先存储最多100组不同极距常数，从而避免相同极距常数反复输入可能带来的输入错误，仅输入一个编号，就能调出相应组极距常数使用或重新设置。 接地电阻检查可随时检查各电极接地情况，方便实用。 超大容量数据存储电阻率与激电方式时，可存储最多2250个测点（电阻率与自电方式时，为3500个测点）的数据。 所有仪器设置参数及测量数据均有掉电保护能力，关机或更换仪器电池均不会使数据丢失。 配备的接口能与其它微机联机工作。 诊断程序可快速准确地判断出故

5、障所在位置及主要损坏器件。 全密封结构具有防水、防尘、寿命长等优点。二、仪器主要技术指标 1. 接收部分： 电压通道：测量精度：Vp10mV时，0.5% 1个字 Vp10mV时，1% 1个字 输入阻抗：50 视极化率测量精度：11个字 补偿范围： 电流通道：5测量精度：Ip10mA时，0.5% 1个字Ip10mA时，1% 1个字 对50Hz工频干扰（共模干扰与差模干扰）压制优于80dB 2. 发射部分： 最大发射功率：45 最大供电电压：9 最大供电电流：5 供电脉冲宽度：秒，占空比为： 3. 其它 工作温度：-10+50，95RH 储存温度：-20+60 仪器电源：号电池（或同样规格的镍镉电

6、池）节 整机电流：55 重 量： 体积： 310mm210mm210mm三、仪器工作原理 如图3-1所示，仪器由CPU单元、发送和接收三部分组成。 电压信号从输入，经过阻抗变换滤波后与补偿信号相减，再经程控放大送到进行转换，电流信号则由标准电阻采样后，经隔放、滤波、程控放大送进行转换，由单片机从取出电压与电流信号的转换结果，送显示器显示。仪器采用人机对话方式来完成各种测量功能。RS232接口多 路 转 换 开 关电池电压A/D转换器 R地 超强干扰抑制器程控放大加法器 M N 键盘控制器键盘 电流SP补偿中央处理模块数字滤波模块过流保护模块 +显示器显示控制器-高压电桥电桥控制 B 大容量程序

7、与数据存储器电流取样隔放滤波程控放大A 电流图3-1 WDJD-3多功能数字直流激电仪原理框四、仪器结构仪器的全部操作均在面板上完成。图4-1为面板示意图。 显示器：160128点阵图形大屏幕液晶。 16个键的键盘：可进行各种操作和数据输入。键：用于输入数字和菜单选择。其中、键在显示曲线时，向右或左移动曲线光标，、键可将显示的曲线上、下移动。此外，、键还用于开机时调节显示对比度。 键：用于输入小数点。显示曲线时用于压缩曲线幅度。 键：用于输入数字符号。显示曲线时用于放大曲线幅度。清除键：输入数据时，可用来清除已输入的数字，此外，还具有清除已存贮数据的功能。功能/存贮键：双功能键。若屏幕右上角有

8、测量数据未存标志时，则按下此键， 将工作区的测量数据存贮到存贮器中，否则此键用于选择仪器功能。 确认键：用于确认输入或选择。 退出键：用于退出当前菜单功能或结束数据输入。 、：供电输出接线柱。“A”接A电极，“B”接B电极。 、：信号输入接线柱。“M”接M电极，“N”接N电极。 、：用于接高压供电电源，接电源正极，接电源负极。 RS-232：为标准串行接口，将测量数据传送到微机，做进一步处理。 开、关：仪器电源开关按键，按开则打开电源， 按关则关闭仪器电源。 R地 ：两芯电极接地电阻测试插座。 报警 ：出错报警蜂鸣器。WDJD-3多功能数字直流激电仪直流高压+RS232-WDJD-3欢迎您使用

9、本仪器20043Tel:86-023-68607324重 庆奔腾数控技术研究所制A关开功能987B清除654M退出321N确认.0R地研究制造重庆奔腾数控技术研究所重庆万马物探仪器有限公司报警图4-1 WDJD-3多功能数字直流激电仪面板示意图五、操作说明本仪器既能独立工作于常规电法方式又能作为主机与本所生产的WDZJ-3多路电极转换器配合工作于高密度电法方式，以下仅就本仪器工作于常规电法方式时的操作进行介绍，关于本仪器工作于高密度电法方式时的操作说明请参阅高密度电法 使用说明。5-1 开机与对比度调节WDJD-3欢迎您使用本仪器20043Tel:86-023-68607324重 庆奔腾数控技

10、术研究所制按下面板上的开键，接通仪操作软件最近一次改进时间器电源，屏幕将显示出开机信息，如右图所示。按、键可调节显示对比本所电话度，按其他键，显示器上将弹出仪器操作的主菜单（若最近是在2.0测量菜单下关机，则显示器上将弹出2.0菜单）。5-2 菜单操作 所有选择性菜单均用“F”形光标指示出操作员最近一次所做的选择，按确认键该选项功能即被执行，各选项执行次序与显示排列次序无关。闪烁的“”为数字输入光标。数字输入方法：(1)如直接按确认键，则当前输入的数据项内容不变。(2)按、键可输入新的数字。按清除键，可清除当前输入的数据。 (3)输入结束时必须按确认键，否则输入无效。(4)随时可按退出键，退出

11、输入操作，已输入的数据不变。5-2.0 主菜单1. 设置工作参数2. 测量3. 测线表4. 显示曲线5. 显示数据6. RS-232通讯7. 硬件测试进 入：开机后，按退出键。 主菜单 功 能：选择执行仪器的全部功能。内 容：包括了本仪器的全部功能，其内容参见右图。 按 键：按键，启动对应编号的功能。按键，切换菜单显示语种（中文或英文）。5-2.1 设置工作参数菜单 进 入：在主菜单下，按键。 1.0菜单1. 工作测线与装置2. 供电与取样参数3. 增量参数功 能：建立工作测线并选定其电极装置，设置激电方法的供电时间，设定测点号增量、极距常数表项号增量以及绘制曲线的参数名称等。 内 容：参见上

12、图1.0菜单。 按 键：按3键，启动对应编号的功能。 退 出：按退出键，返回主菜单。5-2.1.1 工作测线与装置 进 入：在1.0菜单下，按键。9.五极纵轴测深1. 四极电测深2. 联合电测深3. 四极动源剖面4. 联合剖面5. 矩形6. 偶极偶极7. 地井电法8. 送K值工作测线与装置输入测线号:100输入测点号: 20 确认执行操作退出取消操作 1.1菜单 1.11菜单 1.12菜单 按确认 按 功 能：设定（建立或选择）工作测线及其电极装置。 内 容：输入工作测线号、测点号，参见上图1.1菜单。 选择电极装置，参见上图1.11菜单和1.12菜单。按 键：按数字键、确认键，输入测线号、测

13、点号或选择电极装置。按键交替显示18号与916号电极装置名称，对916号电极装置，仍通过按键选择。 退 出：按退出键，返回1.0菜单。注 意：如输入的测线号为新测线号则该功能将建立新测线（可通过测线表功能查看），否则表示从当前内存众多测线中选定该条测线为当前工作测线。各种电极装置的电极排列方式与极距常数含义见附录B。若做电测深工作，则测深点与仪器中的测线对应，测深极距与测点对应。测线号、测点号取值范围132767，最多允许有100条测线。三极电测深装置可用本仪器提供的联合电测深装置代替，三极动源剖面装置可用本仪器提供的联合剖面装置代替。5-2.1.2 供电与取样参数供电时间：5 S断电延时：2

14、00 ms二次场放大量：O 进 入：在1.0菜单下，按键。 1.2菜单 功 能：输入供电时间、断电延时及二次场放大量。 内 容：参见右图1.2菜单。按 键：按数字键、确认键，输入相应数据。 退 出：按退出键，返回1.0菜单。注 意：供 电 时 间 159秒，初始值5秒。 断 电 延 时 200ms，此项内容暂不允许用户改变。二次场放大量 06，仪器用自动调定的一次场放大倍数A再乘2n ，作为二次场的放大倍数，其中n即所输入的二次场放大量。当极化率较小时，此功能有利于提高二次场测量精度。对于电阻率与自电功能上述三个此参数均无效。5-2.1.3 增量参数测点号增量: 10极距常数号增量:1曲线参数

15、:Ro进 入：在1.0菜单下，按3键。 1.3菜单功 能：设定测点号增量、极距常数表项号增量以及绘制曲线的参数名称等。 内 容：参见右图1.3菜单。按 键：这三项数据均为选择性数据，可按 键改变选择，然后按确认键确认。退 出：按退出键，返回1.0菜单。注 意：测点号增量可取值为10、5、2、1、0。极距常数号增量可取值为1、0、-1。对于电阻率与激电功能，曲线参数可选为SP、Ro、M1、M2、M3、M4、M5、M6、M7、TH、D，对于电阻率与自电功能则只能选择SP或Ro。5-2.2 测量菜单1. 自电2. 电阻率与自电 3. 电池电压 4. 计算器 5. 输入极距常数6. 接地电阻 进 入：

16、在主菜单下，按键。 2.0菜单功 能：输入极距常数，测量自电SP、电阻率与激电及电池电压。内 容：参见右图2.0菜单。右图示出的是电阻率与自电功能时的菜单，当仪器工作于电阻率与激电功能时菜单中的第二项将变成“2.电阻率与激电”。按 键：按6键，启动对应编号的功能。按清除键，可清除当前测点数据，参阅C2.0菜单。 退 出：按退出键，返回主菜单。5-2.2.1 测量自然电位SP 在2.0菜单下，按键即执行此功能，屏幕显示如下图。自电SP=-0.168mv正在测量，请等待 测量完毕测量完毕，显示出测量结果。按任意键，返回2.0菜单。5-2.2.2 电阻率与激电测量、电阻率与自电测量在2.0菜单下，按

17、键即执行此功能。如此时屏幕右上角有“&”标志时，仪器将提示操作员存贮测量结果，参阅S1.0存储菜单。对于电阻率与激电功能测量，屏幕显示如下：测线号：100测点号： 20SP=12.35mVRo=124.35 OHM.MVP=10.96mVIP=57.39mAM1=3.20% M4=1.67%M2=2.76% M5=1.26%M3=2.09% M6=0.95% M7=0.34%TH=2350.0 ms D=0.83Ro=124.35 NL=100 ND= 30 存储测点数据测线号：100测点号： 30确认 执行操作退出 取消操作正在测量，请等待测量 完毕 按键 确认上图显示出了从测量开始到显示出

18、全部测量结果并存储测量结果，直到绘出曲线为止屏幕的变换过程。并标示出了各屏幕转换的条件。在存储测点数据屏幕，输入测点号后，按确认键将测量结果从测量缓冲区存入数据存储区，若按退出键则当前测量结果仍保留在测量缓冲区，并未存入数据存储区，同时屏幕右上角将显示出一个数据未存标志“& ”，操作员随时通过按存储键存储测量结果。对于电阻率与自电功能测量，屏幕变换过程与上图类似，只是测量结果屏幕中不再有M1M7、TH、D等激电方法参数。特别当装置为联合电测深或联合剖面，则仪器在显示数据前还要提示操作员选择极供电或极供电，以便正确存储测量结果，有关注意事项参阅5-8、5-9及附录D有关章节。5-2.2.3 电池

19、电压 在2.0菜单下，按键，即执行此功能，屏幕显示如下图。正在测量，请等待电池电压=11925.0mv 测量完毕 按任意键返回2.0菜单。 注意：电池电压应大于9600，否则仪器将提示“电池电压过低！”。5-2.2.4 计算器此功能相当于一简易计算器,可用于野外计算本仪器未提供的特殊装置的装置常数。Sin(x) = *Cos(x) = * Tg(x) = *Ctg(x) = * x.x = *SQRT(x)= *EXP(x) = * LN(x) = *X+Y = *X-Y = *X*Y = *X/Y = *X=* Y=*在2.0菜单下，按,即进入此功能，大屏幕显示如右图。仪器循环提示输入X、Y

20、，自动计算并显示各函数结果。 按退出键返回2.0菜单。5-2.2.5 输入极距常数进 入：在2.0菜单下，按键。功 能：首先提示输入极距常数编号（屏幕提示参见右图），然后从极距常数表中选出对应的预先输入的极距常数作为当前测点极距极距常数号：0常数，并自动计算装置常数K。内 容：输入了极距常数号后仪器自动提示输入当前测线对应装置的极距常数，具体内容因装置而异，参见图5-1，各输入项含义参阅附录B。按 键：按数字键、确认键，可重新输入极距常数编号与极距常数。如重新输入了极距常数，则必须按确认键确认所有的极距常数仪器会自动重新计算装置常数，且极距常数表中对应编号的极距常数亦被新输入的极距常数所取代。

21、 退 出：按退出键，返回2.0菜单。 3.四极动源剖面 X=10.0AB/2= 10.00MN/2= 0.50K=313.402.联合电测深 OB =20.00MN/2= 1.00K =1253.51. 四极电测深AB2=10.00MN2= 1.00K= 155.515. 矩 形 X=10.00Y= 10.00AB/2 = 10.00MN/2 = 0.50K=3515.94. 联合剖面 X=10.00OB = 10.00MN/2 = 0.50 OC = 1000.0K=626.816.偶极偶极X-MN=10.0X-AB= 10.00D = 6.00K=55.869.五极纵轴测深AM=100.0

22、AN= 110.0AB= 500.00K=6973.28.送K值K=10.007.地井电法H=20.00R= 14.00MN/2= 2.00THETAL= 1.00K=949.70图5-1 各种电极装置极距常数输入菜单注 意：极距常数编号范围99，即仪器最多可预存100组不同极距常数。输入新的极距常数过程也就是对极距常数表中对应编号极距常数的预置过程。极距常数单位均为米，并根据K值情况作出“K值过大(小)！”提示。每个测点的各极距常数与测量结果一起被存储，依输入次序分别称为A(m)、B(m)、C(m)、D(m)。联合剖面装置中的OC表示记录点O与无穷远极C间的距离，不影响K值计算，仅供后期软件

23、处理时参考。 偶极偶极装置的记录点存在D(m)中。当测量功能选成电阻率与激电时，联合电测深装置与三极电测深装置相同，联合剖面装置与三极动源剖面装置相同，且仪器不区分A极供电或极供电。5-2.2.3 测量接地电阻接地电阻： 0.53K在2.0菜单下，按6键，即执行此功能，仪器将自动重复测量接地电阻,并屏幕显示在屏幕上,如下图所示。当接地电阻大于150K时，仪器发出报警声。按任意键返回2.0菜单。注 意： 将接地电阻专用测试线的插头插入主机的“R地”插座。 在主机附近打一参考电极入地（要求接地良好），将此电极连到接地电阻专用测试线的黑夹。 将待测接地电阻的电极用导线连至接地电阻专用测试线的红夹。5

24、-2.3 测线表菜单 进 入：在主菜单下，按键。 3.0菜单测线号： 点数： 装置：10 15 1100 23 4-1 0 1-1 0 1-1 0 1-1 0 1-1 0 1-1 0 1-1 0 1-1 0 1-0-功 能：用于显示存储区内各测线的测点数及测线所用装置方法。内 容：参见右图3.0菜单。屏幕最底行显示为页号(09)，10项页。按 键：按键页号增加，按键页号减小。 退 出：按退出键，返回主菜单。对于电阻率与激电全部测线的测点数之和不能大于2250(电阻率与自电不能大于3500)。5-2.4 显示曲线菜单 进 入：在主菜单下，按键。功 能：用于显示指定测线的指定参数沿测线分布情况。纵

25、轴为参数(显示电阻率参数时用对数座标)，横轴为均匀分布的测点。内 容：参见下图的4.0及4.1菜单。 4.0菜单 4.1菜单Ro=124.35 NL=100 ND= 30 显示测线曲线输入测线号:100输入测点号: 30 确认执行操作退出取消操作 按确认键 按 键：4.0菜单时，按数字键、确认键输入测线号、测点号。 4.1菜单时， 按、键,以测点为单位可使光标右、左移动,同时ND随之改变。 按、键，可使曲线上下移动。 按、键，可使曲线放大或缩小。 其中， NL 测线号 ND 测点号 曲线光标 R0、R1 光标处测点（联剖或联合测深时、极供电）电阻率值（R0用实线显示，R1用虚线显示）。退 出：

26、在4.0或4.1菜单下，按退出键，返回主菜单。注 意：仅在电阻率与自电功能时，联剖或联合测深装置的R0与R1才能分别用实线和虚线同时显示在屏幕上。5-2.5 显示数据菜单 进 入：在主菜单下，按键。 功 能：显示出指定测线、测点的全部数据。 内 容：参见图5-1的5.0、5.1菜单。 5.0菜单 5.1菜单(电阻率与激电) 5.1菜单(电阻率与自电)测线号：100测点号： 20SP=12.35mVR0=124.35 OHM.MVP=10.96mVIP=57.39mAR1=322.54 OHM.MVP=23.44mVIP=47.32mA测线号：100测点号： 20SP=12.35mVRo=124

27、.35 OHM.MVP=10.96mVIP=57.39mAM1=3.20% M4=1.67%M2=2.76% M5=1.26%M3=2.09% M6=0.95% M7=0.34%TH=2350.0 ms D=0.83显示测线曲线输入测线号:100输入测点号: 30 确认执行操作退出取消操作 按确认 按 键：显示5.0菜单时，按数字键、确认键输入测线号、测点号。 显示5.1菜单时，按、可使测点号加1或减1。 按键，可交替显示视极化率M1M7和金属因数G1G7。 退 出：在5.0或5.1菜单下，按退出键，返回主菜单。5-2.6 RS-232通讯该功能用于将仪器中存贮的测量数据传送到IBM计算机中作

28、进一步处理，运行此功能前，应用本机专用通讯电缆将WDJD-3与IBM计算机相互连接起来。并将IBM计算机上的专用通讯软件BTRC2004运行起来，按照BTRC2004软件的提示打开仪器电源，在主菜单下，按即进入此功能，且屏幕显示如下图。正在通讯，请等待正在联络，请等待与BTRC2004联络完毕通讯完毕，自动返回主菜单。具体通讯内容由IBM计算机上的专用通讯软件控制，详细操作请见附录A。5-2.7 硬件测试菜单 进 入：在主菜单下，按键。 7.0菜单1 测试键盘2 测试存储器3 测试电压放大器4 测试电流放大器5 测试A/D6 测试D/A7 测试供电8 测试电极箱功 能：用于帮助维修人员诊断仪器

29、故障。 内 容：参阅图5-1的7.0菜单。 按 键：按键，启动对应编号的功能。 退 出：按退出键，返回主菜单。第项测试电极箱为高密度电法功能，用于测试WDZJ-3多路电极转换器，具体操作参见高密度电法 使用说明书有关章节。当本仪器工作在常规电法功能(非高密度电阻率)时，请勿执行此功能。此外，由于第2项第6项功能须由厂家指定的专业人员使用专用设备开机对仪器进行检查，故在此不做介绍。以下仅就第1项和第7项介绍其详细功能及进入后的操作。5-2.7.1 测试键盘功能在7.0菜单下，按键，即进入此功能，屏幕显示出键名,并用“E”标志提示按相应按键，如测试正确，则在相应键名边打,反之打，当面板上十六个键部
