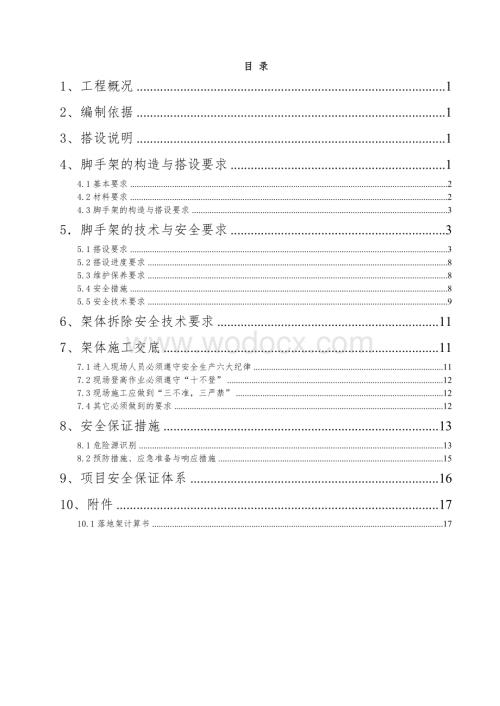

1、目 录1、工程概况12、编制依据13、搭设说明14、脚手架的构造与搭设要求14.1基本要求24.2材料要求24.3脚手架的构造与搭设要求35脚手架的技术与安全要求35.1搭设要求35.2搭设进度要求85.3维护保养要求85.4安全措施85.5安全技术要求96、架体拆除安全技术要求117、架体施工交底117.1进入现场人员必须遵守安全生产六大纪律117.2现场登高作业必须遵守“十不登”127.3现场施工应做到“三不准，三严禁”127.4其它必须做到的要求128、安全保证措施138.1危险源识别138.2预防措施、应急准备与响应措施159、项目安全保证体系1610、附件1710.1落地架计算书17

2、- 28 -1、工程概况工程名称：*工程建设单位：设计单位：监理单位：本工程为*分公司原三炼钢车间整修工程。整修后成为修磨酸洗厂房的修磨跨、成品跨和钢板处理跨。工程内容包括：屋面原有防水铲除,重新做高聚物改性沥青防水卷材层；大型屋面板底、钢筋砼柱表面的修整；所有钢构件的均需拷铲油漆重新涂刷。大型屋面板底修整面积约13820平方米，钢筋砼柱约108根。屋面檐口高度：19.6M、17.2M。柱清理采用双排脚手架，屋面板底及钢构件的清理采用满堂脚手架。2、编制依据2.1原炼钢三分厂主厂房整修工程目前已到施工图纸及设计有关交底资料。2.2国家、上海市的政策、法规、技术标准及相应的技术标准规范规定。2.

3、3关于加强危险性较大的分部分项工程安全管理的意见（沪建管2004第113号）。2.4建设部关于印发建筑施工企业安全生产管理机构设置及专职安全生产管理人员配备方法和危险性较大工程安全专项施工方案编制及专家论证审查办法的通知。2.5建筑施工扣件式钢管脚手架安全技术规程 JGJ/130-2001 2.6建筑施工高处作业安全技术规范 JGJ8-912.7我公司类似工程的施工经验和公司的人力、物力、机械资源情况。3、搭设说明所有排架柱体系均采用双排落地扣件式钢管脚手架封闭施工，两排脚手架之间每隔3跨设有施工通道，四周满挂绿色密目网，以减施工灰尘外扬和美化施工环境。脚手架必须分阶段分层搭设、验收、检查。所

4、有工程使用的钢管支撑、脚手架钢管均刷防锈漆金属调和漆各二度。本工程所有钢管、扣件及支撑材料均为租用。脚手架搭设最高高度为19.6m，本次验算最高的脚手架。4、脚手架的构造与搭设要求脚手架搭设的原则：横平竖直、连接牢固、底脚着实、层层拖牢、支撑挺直、通畅平坦、安全设施齐全、牢固。4.1基本要求用扣件式钢管搭设的脚手架是施工临时结构设施，它要在施工过程中承受各种垂直和水平及风、雨荷载。本项目部结合实际采用落地脚手架，采用F48*3.5钢管搭设，按照JGJ130-2001规定，15M以下部分采用单立杆搭设。落地脚手架双排搭设，内排距柱0.30米，立杆纵距1.05米，立杆横距1.2米，水平杆步距1.8

5、0米，立杆高出柱1.50米，剪刀撑连续设置。满堂脚手架搭设，立杆纵距2米，立杆横距2米2.3米，水平步距2.1米，在中间每隔一控设置剪刀撑。脚手架的立杆底部设置垫板，底座上200mm处设置纵横向扫地杆，用直角扣件与立杆固定。4.2材料要求扣件式钢管脚手架主要有杆件和扣件组成，并辅以竹笆和安全网，严格按国家对脚手架总的标准。杆件采用F48*3.5的钢管。其材质应符合国家GB700-793号钢的技术条件。俗称“普通低碳薄壁管”。每1000毫米重量3.84千克。选材要求：管面无凹凸状，无疵点裂纹和变形。并有出厂合格证，可作为验收依据。加工要求：立杆两端切口须平直。严禁有斜口、毛口、卷口等现象。扣件要

6、求：脚手架杆件连接采用可锻铸铁，其质量必须符合国家KT33-8规定要求。螺栓螺帽采用3号钢技术条件，符合GB5-86和GB41-66的技术要求。所有扣件应有出厂合格证。在使用时，必须勤检查，不得有裂缝、变形、缩松及一般所不允许的缺陷。圆弧差异不得超过0.5毫米。其他材料的要求：上海地区脚手架步层主要用竹笆，并还可用作竖挡之用。要使用整齐完好的竹笆。安全网分为平网（外挑网、撑网）和立网两种。防止高处坠落则应张设平网，一般规格30006000毫米，网眼空径不大于2525毫米沪建建管249（95）每张约10千克。立网主要对脚手架进行包封，网眼空径不大于4040毫米。密目网为了防止建筑粉尘向空间飘散，

7、以及改变建筑现场灰色效果，上海城市及郊县的主要街道毗邻的施工现场，脚手架外立面必须采用绿色的密目网封闭沪建建管249（95）。密目网的技术要求，必须符合GB572585GB572685相关条目。采用密目网包封的脚手架，必须设上下防护栏杆，上下防护栏杆间距为600，高1200。4.3脚手架的构造与搭设要求（1）脚手架立杆采用对接扣件连接，相连两立杆接头应错开不小于60cm，且不在同一步距内，纵向水平杆接长用对接扣件连接。上下相邻两根纵向水平接头错开不小于60cm，同一步距内两根纵向水平杆接头也应错开，并不在同一跨内。（2）小横杆伸出立杆连接处1520cm。（3）外立杆里侧设置1.2米高防护栏杆和

8、200mm高的踢脚板，用18#铁丝捆绑在两道水平钢管上，在施工区域内外侧全部设置密目安全网。（4）扣件同杆件连接时，紧固力在4555N.M范围内，不得低于45N.M或高于60N.M5脚手架的技术与安全要求5.1搭设要求 为了保证施工区域的绝对安全，本工程全部采用落地全封闭式钢管外脚手架。（1） 立杆纵距1.05m，立杆横距为1.2m，立杆顶端高出柱顶高度1.5m。里排立杆离墙面30cm，横楞里端离墙面不大于20cm，另一端伸出撑杆外边1520cm。（2）架子底部高度为1.6m，从第二步起，每步高度为1.8m。（3）脚手架的底部立杆采用不同长度的钢管分差布置，使相邻两根立杆上部接头相互错开，不在

9、同一平面上，以保证脚手架的整体性。立杆垂直立稳，底部用牵杠，楞楞相互连接。（4）脚手架搭设顺序为：立杆横楞牵杠搁栅剪刀撑脚手笆栏杆，所有杆件均用扣件联接，每个节点的螺栓帽均须拧紧，脚手架搭设横平竖直。（5）脚手架每步搁栅上满铺脚手笆，脚手笆四角用18#铅丝同牵杠扎牢，施工操作步上靠墙面部位铺脚手板，脚手板离墙面不大于20cm，脚手板沿长向铺设，其端头应伸出搁置点横楞1020cm，并重叠搁置，无重叠处用铅丝将脚手板与搁置点绑牢。（6）脚手架外侧，从第二步起，每步设二道防护栏杆，并设防护安全笆和防护密目安全立网。 （7）材料搬运出入口及开口处两侧，里外立杆用双根钢管，用扣件紧固，出入口及井架进入口

10、处，在其外侧上面搭设安全遮棚。（8）脚手架每二步，设置附墙拉撑连杆，并在同一水平处里外排立杆间撑杆下设置水平斜撑。拉撑连杆采用钢管，每隔二立杆间距（4.5m）、垂直方向每二步（3.6m）设一拉撑点，拉撑钢管与脚手架成垂直，拉撑在立杆与横楞交接处。（9）沿脚手架纵向两端和转角处起，在脚手架外侧面每隔9米（水平距离）左右用斜杆搭成剪刀撑，与地面成450600夹角，最下面的斜杆与立杆的连接点，离地面不大于50cm。剪刀撑的钢管接长采用搭接方法，搭接长度不小于1.0m，扣件到钢管顶端不小于100mm并采用两只转向扣件锁紧。（10）脚手架四角设置接地保护避雷装置。（11）施工均布荷载为3.0kN/m2。

11、（12）脚手架搭设后，由安全部门进行验收合格后方可使用。在工程施工过程中设专人管理负责检查、保修工作。（13）脚手架根据结构层施工进行定期沉降测量，发现问题及时报告并采取措施。（14）脚手架基础必须是经过夯实，脚手架一经搭设，不得随意开挖基础。（15）外墙脚手架搭设图。5.2搭设进度要求 施工脚手架搭设进度，随工程结构施工层升高而搭设，一般高出施工面一步，使施工人员有可靠安全围护，又保证脚手架在搭设中的稳固。5.3维护保养要求（1） 设脚手架专职维护人一名，加强对脚手架的维护；（2）脚手架每月进行定期检查一次，发现隐患立即采取措施；（3）雨季、台风、暴雨期间加强检查，增设检查次数；（4）脚手架

12、在一个楼面施工完成后，必须进行清理一次；（5）脚手架防火按照建筑面积每2000m2，配备10只类型合适的灭火机的要求，在脚手架的斜道口及转角等明显处挂好灭火机。5.4安全措施（1） 垫板、底座应准确地放在定位线上，垫板必须辅放平稳，不得悬空。搭设立杆时，外径不同的钢管严禁混用，相邻立杆的对接扣件不得在同一高度内，错开距离应符合构造要求。开始搭立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况（2） 拆除。当搭至有连墙杆的构造层时，搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。封闭型脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内分、外角柱固定。双排脚手架的横

13、向水平杆靠墙一端至墙装饰面的距离不应大于300mm。（2）搭设脚手架必须由经安全教育持岗位证的架子工承担，凡有高血压、心脏病者不得上脚手架操作。（3）搭设脚手架时，工人必须戴好安全帽，佩好安全带，工具、零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。（4）施工现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线的电器位置。（5）严禁在脚手架上堆放钢模板、木材等施工多余的材料等，以确保脚手架畅通及防止超载。（6）吊运脚手片、脚手管等必须用专用保险吊钩，严禁单根钢丝绳起吊，要堆放平衡，并严格控制脚手架上的施工荷载。（7）脚手架四角应有接地保护及避雷装置，建筑物长度超过5

14、0米时，中间应加接避雷装置。5.5安全技术要求（1）必须对搭设后的脚手架进行全面验收，确保符合设计要求，并确认脚手架组装牢固，具有刚度和稳定性。（2）防护栏杆用脚手笆封闭，并在外围用安全网将脚手架全封闭，同时检查安全网是否系牢。（3）脚手笆必须用18#铁丝与钢管扎牢，每块脚手笆不得少于四个绑扎点。（4）施工荷载不得超过3.0kN/m2严禁超载；架上严禁堆放或搬运材料物品，杂物要及时清理。（5）风力六级以上或有雷电时，不得上架操作。（6）脚手架四周应有接地保护及避雷装置。（7） 脚手架的搭设、提升、下降与拆除必须由专业人员承担，并由专人指挥；凡不适宜高空作业者，不得上脚手架操作。操作者必须戴好安

15、全帽、系好安全带。（8）搭设或拆卸脚手架时应召集有关人员，对工程进行全面检查与交底，设置警戒区，拆下的杆件与零配件应按类分堆，严禁高空抛掷。 （9）脚手架每步搁栅上满铺脚手笆，脚手笆四角用18#铅丝同牵杠扎牢，施工操作步上靠墙面部位铺脚手板，脚手板离墙面不大于20cm，脚手板沿长向铺设，其端头应伸出搁置点横楞1020cm，并重叠搁置，无重叠处用铅丝将脚手板与搁置点绑牢。（10）脚手架外侧，从第二步起，每步设二道防护栏杆，并设防护安全笆和防护密目安全立网。 （11）材料搬运出入口及开口处两侧，里外立杆用双根钢管，用扣件紧固，出入口及井架进入口处，在其外侧上面搭设安全遮棚。（12） 脚手架每隔二步

16、，设置附墙拉撑连杆，并在同一水平处里外排立杆间撑杆下设（13） 置水平斜撑。拉撑连杆采用钢管，每隔二立杆间距（4.5m）、垂直方向每二步（3.6m）设一拉撑点，拉撑钢管与脚手架成垂直，拉撑在立杆与横楞交接处。（13）沿脚手架纵向两端和转角处起，在脚手架外侧面每隔9米（水平距离）左右用斜杆搭成剪刀撑，与地面成450600夹角，最下面的斜杆与立杆的连接点，离地面不大于50cm。剪刀撑的钢管接长采用搭接方法，搭接长度不小于1.0m，扣件到钢管顶端不小于100mm并采用两只转向扣件锁紧。（14）施工均布荷载为3.0kN/m2。（15）脚手架搭设后，由安全部门进行验收合格后方可使用。在工程施工过程中设专

17、人管理负责检查、保修工作。并挂验收合格牌，标明责任人、单位、维修人、日期等。（16）脚手架根据结构层施工进行定期沉降测量，发现问题及时报告并采取措施。（17）施工脚手架搭设进度，随工程结构施工层升高而搭设，一般高出施工面一步，使施工人员有可靠安全围护，又保证脚手架在搭设中的稳固。（18）搭设脚手架必须由经安全教育持岗位证的架子工承担，凡有高血压、心脏病者不得上脚手架操作。（19）设脚手架时，工人必须戴好安全帽，佩好安全带，工具、零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。（20） 在靠近架空输电线路搭设脚手架时，应按供电局规定确保一定的安全距离，必要时切断电源或迁移电线。（21）施工

18、现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线的电器位置。严禁在脚手架上堆放钢模板、木材等施工多余的材料等，以确保脚手架畅通及防止超载。（22）吊运脚手片、脚手管等必须用专用保险吊钩，严禁单根钢丝绳起吊，要堆放平衡，并严格控制脚手架上的施工荷载。（23）脚手架四角应有接地保护及避雷装置，建筑物长度超过50米时，中间应加接避雷装置。（24）设脚手架专职维护人一名，加强对脚手架的维护。（25）脚手架每月进行定期检查一次，发现隐患立即采取措施。 （26）雨季、台风、暴雨期间加强检查，增设检查次数。（27）脚手架在一个楼面施工完成后，必须进行清理一次。（28）脚手架防火按照

19、建筑面积每2000m2，配备10只类型合适的灭火机的要求，在脚手架的斜道口及转角等明显处挂好灭火器。（29）除脚手架前，应将脚手架上的留存材料、杂物等清除干净。（30）手架拆卸顺序一般为竹片笆栏杆剪刀撑牵杆横杆立杆，拆除脚手架时，应设置警戒区，并有专人负责警戒。（31）按自上而下先装者后拆，逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业，剪刀撑应先拆中间扣，再拆两扣，由中间操作人员向下递补杆子。（32）拆下的杆件与零配件应按类分堆（零配件装入容器），用车吊下严禁高空抛掷。（33）拆下的杆件与零配件运到地面时，应及时按品种、分规格、放整齐，妥善保管，发现有损坏的应及时维修和保养。6、架

20、体拆除安全技术要求6.1拆除时，应及时关闭建筑外开窗扇，清除一切神向窗外的材料等物件。防止拆架时碰撞导致高空坠物，如需进行墙面焊割作业的，必须配备消防人员，除配置消防器外，同时应配备盛器于切割下方，防止火花或割物的溅落引发消防事故。6.2脚手架的拆除应绕建筑周边一步一步循序渐进分解。不允许踏步式作业。作业人员入岗位以后，应先进行检查，如遇薄弱部位时，要先加固，后拆除。对步层面留存的物件或垃圾等，先清理，再传入建筑内或装入盛器吊下。6.3按搭设时的反程序分解架体：安全网竖挡笆垫铺笆防护栏杆搁栅斜杆连墙杆大横杆小横杆（顶杆）立杆。斜杆、连墙杆等登高设置的拆除，必须与整体脚手架的拆除同步。不允许先拆

21、。6.4翻掀垫铺笆应注意站立位置，并应自外向里翻起竖立，防止外翻将笆上未及时清除的残留物从高处坠落伤人。竖起的竹笆应插入下步的脚手架内。不要持笆在搁栅或大横杆上行走传运。拆至掏空部位悬空口时，应在悬空口上方保留二步时，及时加设临时立杆作支承保护。防止未加临时措施而导致悬空部位的坍塌。6.5当日完工后，应仔细检查岗位周围情况，不允许留有隐患。如发现隐患应及时修复或至少完成至一个程序、一个部位的结束方可撤岗。同时要清除步面浮动物件。防止复岗后的自伤事故发生。6.6钢管脚手架拆至地面尽头时，特别是最后里外四根立杆时，应集体配合，防止倒架事故。实施地杆措施的脚手架，应在拆除地杆后再拆第一步水平杆，顺序

22、相反，容易倒杆。7、架体施工交底7.1进入现场人员必须遵守安全生产六大纪律(1)进入施工现场必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用品。(2)二米以上的高空，悬空作业，无安全设施的，必须戴好安全带，扣好保险钩。(3)高空作业时，不准从下向上抛材料、工具等任何物件。(4)非指定人员，不准动用控制设备和提升机械。(5)严禁玩弄施工现场任何电器和机械设备。(6)吊装区域非操作人员严禁入内，把杆垂直下方不准站人，爬机时提升下方不准站人。7.2现场登高作业必须遵守“十不登”（1） 患有心脏病，高血压，深度近视等症不登高。（2）迷雾，雷雨或六级以上大风不登高。（3）没有操作证不能进行架子搭设作业

23、。（4）没有安全带和安全帽不登高。（5）夜间没有足够照明设备不登高。（6）饮酒，精神不振或经医院证明不宜登高的不登高。（7）脚手架、脚手板，梯子没有防滑或不牢固不登高。（8）穿了厚底或开口的皮鞋及携带苯重工具不登高（9）设备与构筑件之间没有跳板，高压线没有遮挡不登高。（10）非本工种区域高处不登高。7.3现场施工应做到“三不准，三严禁”三不准：(1)不准赤脚、赤背，穿拖鞋、高跟鞋，硬底鞋在现场工作。(2)不准在工地留宿亲友，有特殊情况者，必须经请求批准后，方可临时借宿。(3)不准私自拆除各类防护设施，包括安全网，安全门，防护竹笆，栏杆，脚手架拉架等。三严禁：(1)严禁赌博，偷盗行为。(2)严禁

24、在易燃易爆危险区域吸烟或使用明火。(3)严禁打架斗殴，聚众闹事及流氓活动等违法乱纪行为。7.4其它必须做到的要求(1) 严格遵守甲方工地的各项规章制度，服从工地的统一号令。(2)认真学习“安全施工操作规程”，努力提高安全施工操作技术。(3)遵守上海市城市卫生“七不”规范，遵守城市治安条令，做一个文明职工。(4)本交底有关内容由交底在施工前组织学习，接受人必须努力学习，认真遵照执行。避免发生事故。8、安全保证措施8.1危险源识别序号作业活动危险源重大一般可能导致的事故控制措施脚手架工程脚手板、架铺设或材质不符合要求高处坠落等加强管理和监督检查脚手架不按方案要求搭设高处坠落等监督检查除尘工程修补工

25、程粉刷工程施工方案缺乏或不符合要求倒坍、高处坠落等制定正确方案4悬空作业未系安全带或系挂不符合要求高处坠落等监督检查5高空作业临边没有防护措施缺陷高处坠落等加强管理8.2预防措施、应急准备与响应措施现场施工时可能发生的生产安全事故有：高处坠落、物体打击、触电事故、机械伤害以及坍塌事故等。8.2.1高处作业发生高处坠落的应急措施高处坠落可能造成的伤害有：颅脑损伤、胸部创伤（如肋骨骨折）、胸腔储器损伤、腹部创伤等。当发生物体打击事件或有人自高处坠落摔伤时，应注意保护摔伤及骨折部位，避免因不正确的抬运使骨折错位造成二次伤害，并及时向工地负责人报告，拨打特殊钢分公司应急电话26032221或送医院救治

26、，送医院途中不要乱转病人的头部，应该将病人的头部略抬高一些，昏迷病人取昏迷体位，防止呕吐物吸入肺内。8.2.2触电事故的应急措施必须执行三级配电两级保护，各种机械设备必须做到“一机、一闸、一箱、一漏”，做好用电防护。遇有触电者，施救人员应首先切断电源，若来不及切断电源，可用绝缘物挑开电线。在未切断电源之前，救护者切不可用手拉触电者，也不能用金属或潮湿的东西挑电线。把触电者抬至安全地点后，立即进行人工呼吸和送医院抢救。8.2.3机械伤害事故的应急措施各种机械设备必须按规定配置齐全有效的安全保护装置，按要求办理机械设备进出场检验记录或安装验收记录。发生机械伤害事故要抓紧救助和送医院。8.2.4机械

27、事故的应急措施检查设备损伤情况时，应立即关闭设备的动力系统和电力系统，以免发生火灾和不必要的损失。8.2.5坍塌事故的应急措施坍塌事故往往伤害人员多，后果严重，多为重大或特大人身伤亡事故，发生坍塌事故后，应立即报告分公司和公司主管领导和工程管理部及安全管理部。8.2.6 火灾、爆炸与爆燃施工现场应根据现场的具体情况和岗位特点制定相应的消防制度并严格执行现场消防、保卫管理制度，成立消防组织，记录落实效果，并按照不同作业条件，合理配备灭火器材。现场动火执行动火审批制度，设专人监护。 9、项目安全保证体系项目经理：唐其 技术负责人施工经理 工程经理总工技术质量部办公室工程安全部物资材料部土建队（安全

28、员）施工队（班组）项目经理部专职安全员：10、附件10.1落地架计算书10.1.1、柱子整修计算书 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 计算的脚手架为双排脚手架，搭设高度为19.6米，立杆采用单立管。 搭设尺寸为：立杆的纵距1.05米，立杆的横距1.20米，立杆的步距1.80米。 采用的钢管类型为483.5，连墙件采用2步3跨，竖向间距3.60米，水平间距3.15米。 施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设4层。 一、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷

29、载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.1501.200/3=0.060kN/m 活荷载标准值 Q=3.0001.200/3=1.200kN/m 静荷载的计算值 q1=1.20.038+1.20.060=0.118kN/m 活荷载的计算值 q2=1.41.200=1.680kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩) 2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下: 跨中最大弯矩为 M1=(0.0

30、80.118+0.101.680)1.0502=0.196kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.100.118+0.1171.680)1.0502=-0.230kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算： =0.230106/5080.0=45.222N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值q1=0.038+0.060=0.098kN/m 活荷载标准值q2=1.200kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.6770.098

31、+0.9901.200)1050.04/(1002.06105121900.0)=0.607mm 大横杆的最大挠度小于1050.0/150与10mm,满足要求! 二、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。 用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。 1.荷载值计算 大横杆的自重标准值 P1=0.0381.050=0.040kN 脚手板的荷载标准值 P2=0.1501.2001.050/3=0.063kN 活荷载标准值 Q=3.0001.2001.050/3=1.260kN 荷载的计算值 P=1.20.040+1.20.063

32、+1.41.260=1.888kN 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=(1.20.038)1.2002/8+1.8881.200/3=0.763kN.m =0.763106/5080.0=150.293N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和 均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 小横杆自重均布荷载引起的最大挠度 V1=5.00.03

33、81200.004/(3842.060105121900.000)=0.04mm 集中荷载标准值P=0.040+0.063+1.260=1.363kN 集中荷载标准值最不利分配引起的最大挠度 V2=1363.3201200.0(31200.02-41200.02/9)/(722.06105121900.0)=3.330mm 最大挠度和 V=V1+V2=3.371mm 小横杆的最大挠度小于1200.0/150与10mm,满足要求! 三、扣件抗滑力的计算: 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0kN； R

34、 纵向或横向水平杆传给立杆的竖向作用力设计值； 1.荷载值计算 横杆的自重标准值 P1=0.0381.200=0.046kN 脚手板的荷载标准值 P2=0.1501.2001.050/2=0.095kN 活荷载标准值 Q=3.0001.2001.050/2=1.890kN 荷载的计算值 R=1.20.046+1.20.095+1.41.890=2.815kN 单扣件抗滑承载力的设计计算满足要求! 当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN； 双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。 四、脚手架荷载标准值:

35、 作用于脚手架的荷载包括静荷载、活荷载和风荷载。 静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1161 NG1 = 0.11619.600=2.276kN (2)脚手板的自重标准值(kN/m2)；本例采用竹笆片脚手板，标准值为0.15 NG2 = 0.15041.050(1.200+0.300)/2=0.473kN (3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹笆片脚手板挡板，标准值为0.15 NG3 = 0.1501.0504/2=0.315kN (4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.0051.

36、05019.600=0.103kN 经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 3.166kN。 活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。 经计算得到，活荷载标准值 NQ = 3.00021.0501.200/2=3.780kN 风荷载标准值应按照以下公式计算 其中 W0 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用：W0 = 0.450 Uz 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用：Uz = 1.250 Us 风荷载体型系数：Us = 1.2

37、00 经计算得到，风荷载标准值Wk = 0.70.4501.2501.200 = 0.472kN/m2。 考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 0.851.4NQ 不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ 风荷载设计值产生的立杆段弯矩 MW计算公式 MW = 0.851.4Wklah2/10 其中 Wk 风荷载基本风压标准值(kN/m2)； la 立杆的纵距 (m)； h 立杆的步距 (m)。 五、立杆的稳定性计算: 1.不考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=9.09kN； 轴心受压立杆的稳定

38、系数,由长细比 l0/i 的结果查表得到0.18； i 计算立杆的截面回转半径，i=1.58cm； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=3.22m； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定，u=1.55； A 立杆净截面面积，A=4.89cm2； W 立杆净截面模量(抵抗矩),W=5.08cm3； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 106.03 f 钢管立杆抗压强度设计值，f = 205.00N/mm2； 不考虑风荷载时，立杆的稳定性计算 f,满足要求! 2.考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心

39、压力设计值，N=8.30kN； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.18； i 计算立杆的截面回转半径，i=1.58cm； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=3.22m； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定；u = 1.55 A 立杆净截面面积，A=4.89cm2； W 立杆净截面模量(抵抗矩)，W=5.08cm3； MW 计算立杆段由风荷载设计值产生的弯矩，MW = 0.191kN.m； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 134.43 f 钢管立杆抗压强度设计值，f = 205

40、.00N/mm2； 考虑风荷载时，立杆的稳定性计算 f,满足要求! 六、最大搭设高度的计算: 不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算： 其中 NG2K 构配件自重标准值产生的轴向力，NG2K = 0.890kN； NQ 活荷载标准值，NQ = 3.780kN； gk 每米立杆承受的结构自重标准值，gk = 0.116kN/m； 经计算得到，不考虑风荷载时，按照稳定性计算的搭设高度 Hs = 80.504米。 脚手架搭设高度 Hs等于或大于26米，按照下式调整且不超过50米： 经计算得到，不考虑风荷载时，脚手架搭设高度限值 H = 50.000米。 考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算： 其中 NG2K 构配件自重标准值产生的轴向力，NG2K = 0.890kN； NQ 活荷载标准值，NQ = 3.780kN； gk 每米立杆承受的结构自重标准值，gk = 0.116kN/m； Mwk 计算立杆段由风荷载标准值产生的弯矩，Mwk = 0.161kN.m；
