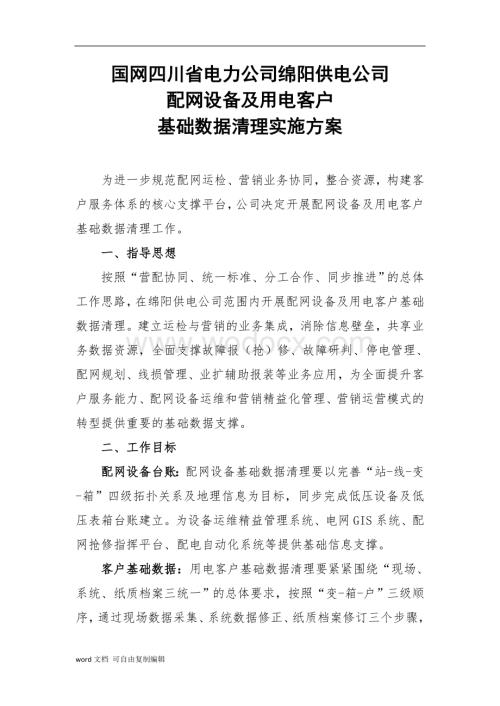

1、国网四川省电力公司绵阳供电公司配网设备及用电客户基础数据清理实施方案为进一步规范配网运检、营销业务协同，整合资源，构建客户服务体系的核心支撑平台，公司决定开展配网设备及用电客户基础数据清理工作。一、指导思想按照“营配协同、统一标准、分工合作、同步推进”的总体工作思路，在绵阳供电公司范围内开展配网设备及用电客户基础数据清理。建立运检与营销的业务集成，消除信息壁垒，共享业务数据资源，全面支撑故障报（抢）修、故障研判、停电管理、配网规划、线损管理、业扩辅助报装等业务应用，为全面提升客户服务能力、配网设备运维和营销精益化管理、营销运营模式的转型提供重要的基础数据支撑。二、工作目标配网设备台账：配网设备

2、基础数据清理要以完善“站-线-变-箱”四级拓扑关系及地理信息为目标，同步完成低压设备及低压表箱台账建立。为设备运维精益管理系统、电网GIS系统、配网抢修指挥平台、配电自动化系统等提供基础信息支撑。客户基础数据：用电客户基础数据清理要紧紧围绕“现场、系统、纸质档案三统一”的总体要求，按照“变-箱-户”三级顺序，通过现场数据采集、系统数据修正、纸质档案修订三个步骤，确保营销基础数据完整性、准确性、一致性达100%。满足营销业务系统、辅助决策系统、营销GIS系统等各类信息系统对数据质量的应用需求，为全面提升客户服务能力和营销精益化水平提供重要的手段和工具。营配业务协同：按照“一型五化”的要求，建立营

3、销和运检部门对营配数据的运维分界界面，分工协作，确保营配数据源头唯一、数据一致。为下一步深入开展在客户故障报修、配网故障研判、计划停电通知、线损分析、辅助自动业扩报装、客户互动、低压供电可靠性分析等应用打下坚实的数据基础，实现运检与营销业务的全面融合，提升公司管理和服务水平。三、领导小组、工作小组和职责分工（一）领导小组公司成立配网设备及用电客户基础数据清理工作领导小组（以下简称“领导小组”），负责清理工作的领导和考核。组长：韩晓言 杨子辛副组长：袁明友 熊永华成员：何金武、严辉、白颖、赵丽娟、李津、何峰、李卫东、曹玻、魏若、岳刚、刘颖、李统场、蒋秋兵、廖贵生、刘梓明、张松华、石磊、张强、杨剑

4、伟、肖佑铭。领导小组下设基础数据清理办公室。负责配网设备和用电客户基础数据清理的组织、协调、进度管控工作；负责清理标准规范的编制；清理工作的验收工作。办公室主任：何金武、严辉副主任：李津、何峰成员：李统场、蒋秋兵各供电公司要成立以单位主要负责人为组长的配网设备和用电客户基础数据清理领导小组，统筹安排，协调推进数据清理工作。（二）工作小组1、运维检修部、营销部客户服务中心分别成立现场清理小组负责城区范围内的数据清理（不包含城区农电），原则上现场清理工作小组不得少于6个（运检、营销合计至少12个组），每组至少4人及以上，每组设立小组长，并明确清理范围和责任区域，实行运检、营销工作组一对一对应；运检

5、部、营销部现场清理工作小组应每组抽调1-2名人员，共同配合开展工作。2、运维检修部、营销部分别成立数据录入（管控）小组，原则上至少分别成立1个小组，小组人员至少4人及以上。3、各基层单位至少成立4个工作小组负责本单位城区数据的清理，每组人员至少4人及以上，农村配网设备及用户信息由农电人员负责清理（包含绵阳市三新电力服务有限公司），每个供电所至少成立2个工作小组，每组人员至少4人及以上。（三）职责分工绵阳供电公司账务资产部：负责数据清理专项工作的资金计划安排和准备工作。绵阳供电公司运营监控中心：负责对各单位配网设备和用电客户基础数据清理工作总体进展情况和清理质量进行监控，督促进展缓慢、清理质量不

6、符合省公司规定的单位进行整改。绵阳供电公司运维检修部：绵阳供电公司运检部是本单位配网设备基础数据清理工作的牵头部门，负责按照省公司的各项部署要求，清理供区范围内配网设备基础数据，负责清理设备台账信息，以及设备之间的拓扑关系，并根据清理结果完成PMS系统的台账修正和GIS系统建模工作。绵阳供电公司营销部（农电工作部）：绵阳供电公司营销部是本单位客户基础数据清理工作的执行部门，低压供配电设施清理牵头部门。负责按照省公司各项工作要求，负责辖区内所有用电客户的现场普查，并根据普查结果完成信息系统和纸质档案的修正，确保实现客户基础数据清理目标。绵阳供电公司媒体业务中心：负责配网设备及用电客户基础数据清理

7、工作的宣传报道。四、数据清理协同界面本次清理范围为接入供区电网不分产权的供配电设施，即直供直管、全资、控股县公司城、农网公共配网设备，客户专线专站、低压表箱等数据信息全部纳入,做到清理的全覆盖。按站-线-变-箱-户拓扑关系，理清供配电网物理接线关系。农网配网设备及客户数据清理由农电人员实施清理，运检部负责变压器及以上设备的清理管理，营销部负责变压器（不含变压器）以下的清理管理。绵阳供电公司运检部、营销部（农电部）成立配网设备和用电客户基础数据清理工作组，共同完成数据清理工作。本数据清理实施方案协同界面仅适用于数据清理工作，不作为运维职责界面划分的依据。（一）供配电设施清理职责界面高压供配电设备

8、：运检部牵头，营销部（农电部）配合，共同开展高压线路、配电变压器及其供电侧供配电设施的清理。低压供配电设施：营销部（农电部）牵头，运检部配合，共同开展配电变压器到客户低压表箱（盘柜）进线侧低压设备清理。营销部（农电部）负责表箱（含虚拟表箱）和客户关联关系清理。（二）数据信息录入职责界面运检部负责清理范围内从变电站到低压表箱PMS系统所需数据的录入工作。营销部负责营销信息系统用电客户相关信息录入工作。（三）地理信息标绘和标示标牌完善职责界面运检部牵头，营销部（农电部）配合，共同完成清理范围内10千伏及以上高压设备地理信息标绘和标示标牌完善工作。营销部（农电部）牵头，运检部配合，共同完成配电变压器

9、到低压表箱的低压设备地理信息标绘和标示标牌完善工作。五、定期开展例会制度，解决数据清理工作的问题清理工作办公室将每月组织召开一次数据清理工作例会，各单位总结当月数据清理进展情况，反映清理过程中存在的问题和困难，数据清理领导小组将根据反映的情况，及时制定措施，解决存在的问题和困难，并根据进度部署下阶段工作重点。六、建立建全奖惩制度，以制度保质量保进度为保证配网设备与用电客户数据清理工作如期完成，防止走过场、流于形式，结合省公司制定的配网设备基础数据清理验收标准、用电客户基础数据清理验收标准，制定绵阳供电公司数据清理奖惩管理办法，将数据清理工作纳入2014年各单位的业绩、绩效考核，以完善的奖惩制度

10、来保证数据清理工作的如期保质的完成。七、安全及优质服务要求。一要确保现场安全有序。清理工作应严格履行安全的组织措施和技术措施，在需要采取安全措施和带电、停电作业等条件具备后开展清理时严禁无票、无安全措施等作业行为。落实各级安全责任，加强现场监督检查，严格履行到岗位职责，一旦发现不安全行为，必须立即制止，并严格考核。二要严防人身触电事故。清理工作应严格落实安全措施，配置高低压验电器，与带电设备保持足够的安全距离，严禁误入带电间隔，误碰带电设备，误操作电气设备。三要严防高空坠落事故。清理工作尽量采用现场拍照、望远镜远观等方式核实线缆规格型号。若需要攀爬到高处的位置核实，登杆、登梯人员必须做好高空作

11、业安全措施。 四要严防井下作业事故。如确需进入电缆井时，下井前应用排风机抽风一段时间后再进入井内，有条件的应使用气体检侧仪以确定井内、隧道内气体是否达标，以防止人员进入电缆沟或隧道内受到伤害。 五要严防交通安全事故。清理工作中，应妥善停放生产车辆，必要时应设置隔离围栏、摆放安全路锥，夜间应携带应明灯具，打开应急灯，避免工作人员和道路行人的安全。六要严防优质服务事件。在清理过程中，若需要进行停电，应提前做好与用户的协调和告知，严格停送电管理，认真履行计划停电、临时停电告知义务，及时响应客户诉求，做好沟通解释。八、运维检修部实施方案运检部门主要负责牵头变电站（含用户专站）至城农网配电变压器（含专变

12、、专线）之间相关设备信息及拓扑关系的清理。（一）成立配网数据清理实施小组组长：李统场成员：曹优平、宋燕伶、黄小露、赵廷伟实施小组负责管理中压配网数据采集和录入工作的质量管控及培训工作，并按时向省公司运检部、绵阳供电公司数据清理领导小组提供相关数据和报告。要求各基层单位成立配网数据采集和录入工作实施小组，每个数据采集小组应由运检和营销人员共同组成，工作小组人员在数据清理期间尽量不安排其他工作，各单位落实牵头负责人，负责该项工作的组织安排和协调工作。（二）配网数据清理内容及方法清理内容和方式：采用“同步普查法”开展配网设备基础数据的清理工作。1、城网中压配网：由运检部门牵头，营销部门配合。以变电站

13、（含用户专站）出站端为起点进行清理，按照先主干再分支的方式，逐基杆塔、逐个节点设备进行核实，直到台区变压器（包括专线、专变），其中柜体设备（开闭所、箱变、环网柜、分接箱）同步完善站内图清理。数据采集组工作内容：对照所携带的GIS图纸（或CAD图）核实每个设备地理空间位置，由于异动原因在GIS系统中没有建模的公网设备以及原来就没有进入生产管理系统的专线、专变设备，可根据地理图标和已建模线路设备等参照物作为参考在GIS系统图纸上进行手工标绘（不必再采集坐标信息）；依据PMS设备参数规范，进行相关设备台账记录；对设备拍照存档（杆塔三张，其他设备两张），照片命名编号应做好登记以备录入GIS系统用；现场

14、核实缺失的标示标牌和电缆挂牌并做好记录，将数据录入组制作的标示标牌进行悬挂、张贴或喷涂。数据采录入组工作内容：在生产GIS系统中进行建模完善；同步完善与修正相应PMS系统台账；对缺失的设备标识标牌进行打印或制作，再交由数据采集组进行现场挂牌。2、农网中压配网：由农电人员（运检部）牵头，营销部门配合。以变电站（含用户专站）出站端为起点进行清理，按照先主干再分支的方式，逐基杆塔、逐个节点设备进行核实，直到台区变压器（包括专线、专变），其中柜体设备（开闭所、箱变、环网柜、分接箱）同步完善站内图清理。由于农村配网从未组织开展过GIS数据采集，先期先将10%的线路采集外委给相关采集专业队伍，同步对农网人

15、员开展培训。后续90%数据量由农网人员自行完成。数据采集组工作内容：利用手持GPS对每个设备（含杆塔及柱上断路器、变压器等节点设备）完成地理信息采集；依据PMS设备参数规范，进行相关设备台账记录完善；对设备拍照存档（杆塔三张，其他设备两张），照片命名编号应做好登记以备录入GIS系统用；对缺失的标示标牌和电缆挂牌进行现场核实并做好记录，将数据录入组制作的标示标牌进行悬挂、张贴或喷涂。数据采录入组工作内容：在生产GIS系统中进行农网设备建模；同步完善相应的PMS系统台账；对缺失的设备标识标牌进行打印或制作，再交由现场采集组进行现场挂牌或喷涂。3、城网低压配网：由营销部门牵头，运检人员配合。以配电变

16、压器低压出线端为起点进行清理，按照先主干再分支的方式，逐条低压线路清理至低压表箱（含低压表箱），其中柜体设备（开闭所、箱变、环网柜、分接箱）同步完善站内图清理。数据采集组工作内容：低压线路路径、分接箱、表箱均以地理图标、房屋、道路为参考，在所携带的GIS图纸（或CAD图）上进行手动标绘，理清变压器至表箱的拓扑关系（表箱位置由营销人员确定）；依据PMS设备参数规范，进行相关设备台账收集记录(由于目前PMS1.0系统暂不具备低压台账保存管理功能，收集的低压台账信息只能暂时以电子表格形式保存)；对缺失的低压设备标示标牌和电缆挂牌进行现场核实并做好记录，将数据录入组制作的标示标牌进行悬挂、张贴或喷涂（

17、由营销人员和运检人员共同查找台区和低压表箱的对应关系并在低压表箱上张贴台区名称、低压线路号、表箱名称、表箱编号等，其中：运检部门负责统一规范变压器、低压线路的命名规则制定，营销部门统一规范表箱命名和编码规则制定）。数据录入组工作内容：完成生产系统GIS系统建模（由运检人员录入，营销人员配合）。完成低压台账记录的整理核对并以EXCEL方式进行电子存档；对缺失的设备标识标牌进行打印或制作，再交由现场采集组进行现场挂牌或喷涂。4、农网低压配网：由营销部门牵头，农电人员（运检部）配合。以配电变压器低压出线端为起点进行清理，按照先主干再分支的方式，逐条低压线路清理至低压表箱（含低压表箱），其中柜体设备（

18、开闭所、箱变、环网柜、分接箱）同步完善站内图清理。数据采集组工作内容：从变压器开始，低压线路路径、分接箱、表箱均以地理图标、建筑物、道路为参考，在所携带的GIS系统图纸上进行手动标绘路径，手持GPS采集每个表箱的坐标信息，理清变压器至表箱之间的拓扑关系；参照城市配网标准完善相关低压设备台账信息及标识标牌（由营销人员和运检人员共同查找台区和低压表箱的对应关系并在低压表箱上张贴台区名称、低压线路号、表箱名称、表箱编号等，其中：运检部门负责统一规范变压器、低压线路的命名规则制定，营销部门统一规范表箱命名和编码规则制定）（命名规则详见附件一）。数据录入组工作内容：完成生产系统GIS系统建模（由运检人员

19、录入，营销人员配合）；完成低压台账记录并以EXCEL方式存档；对缺失的设备标识标牌进行打印或制作，再交由现场采集组进行现场挂牌或喷涂。（三）配网数据清理工作进度要求1、工作启动。时间：2014年2月15日前完成。成立清理工作领导小组；成立由运检、营销联合组成的数据清理工作小组，基层单位工作组至少应包括数据采集和数据录入两个工作组；下发数据清理工作方案；各单位召开工作宣传启动会。2、工作方法培训。时间要求：2014年2月18日前完成。组织各基层单位数据清理工作相关人员进行清理内容和方法的培训，相关人员必须熟知数据清理具体工作方法。3、工作准备。时间：2014年2月28日前完成。1）、配变资料收集

20、配电变压器是本次数据清理的关键点，先期收集城农网公变、专变台帐信息资料，配变台账要确保完整准确。2）、准备好采集设备和记录资料。准备充足的手持GPS、台区识别仪、电缆路径仪、相机、望远镜等测试设备，准备好GIS地图、配网单线图、设备台账记录表格等资料。每个数据采集工作小组应准备一套完整的测试设备和资料。3）、制定工作计划。1）、城农网中压、低压均按主线路为单位划分采集组，从变电站开始，按站、线、变、箱的顺序，逐基杆塔高低压设备进行台账完善、拓扑关系的清理、标牌完善。对每条线路清理和录入任务都要明确责任人，倒排完成工期。2）、落实数据录入人员和办公场所。应安排集中的办公场，落实专人对所采集的数据

21、进行及时录入。3）、数据采集和录入。按照清理内容方法和制定的计划，运检、营销、农电部门要密切配合，重点抓好数据采集、数据录入两个环节的工作。按照“合理规划，一次采集”的原则，明确城农网中低压配网现场清查目标、清查内容和清查方式，快速推进现场数据采集工作。在数据录入环节着重解决清查数据的录入、存储及核对问题. 数据采集录入进度要求：配网清理工作原则上在2014年6月底清理完成。其中，农网配电变压器到低压表箱清理工作12月底前完成。四）、工作要求及注意事项：1、信息化系统指标相关要求。本次清理工作由于涉及大量的数据要录入PMS和GIS系统，各单位必须在保证录入工作的完成的同时，要确保相关信息化系统

22、指标不降低。一是录入系统台账数据参数必须完整准确，中低压设备台账必须完善生产管理系统中相关必填参数。二PMS系统台账必须与GIS系统台账保持一致，每个设备必须做好一对一关联，实现PMS、GIS和现场设备信息完全一致。三是现场核实的相关信息数据务必第一时间录入PMS和GIS系统，同步完善设备相关参数信息和图形化建模，实现信息化系统设备关联和统一规范管理。清查过程中发生的设备异动，相应的变动信息必须五个工作日内在相关信息系统中同步完成修改。九、营销部（农电工作部、客户服务中心）实施方案营销部（农电工作部、客户服务中心）本次数据清理主要负责变压器以后（不包含变压器）到用户的相关信息清理，同时配合运维

23、检修部开展其他数据的清理。（一）成立营销数据清理实施小组1、现场数据清理工作小组组长：牟壮成员:营销部（农电工作部）各专业室及各单位相关人员负责管理全公司营销数据清理的现场清理及培训工作，主要牵头实施城区范围内的数据清理，原则上城区范围内成立6个及以上现场工作组，每组工作人员原则上至少4人及以上，工作组成员主要负责现场数据清理，原则上不安排其他工作；江油、游仙、安县、梓潼、北川、盐亭公司按营销部要求成立现场清理小组，可根据本单位实际情况设立工作小组实施现场清理，但至少成立4个工作小组清理城市客户数据，农村客户清理每个供电所至少成立2个工作组以上。2、数据导入（管控）工作小组组长：杨送勤成员：营

24、销部（农电工作部）各专业室及各单位相关人员负责管理全公司营销清理数据导入、质量管控、培训及系统维护工作，并按时向省公司营销部、绵阳供电公司数据清理小组上报相关数据和清理进度报告。（二）定期开展周会制度，解决数据清理工作的问题营销部将每周组织召开一次数据清理工作会，各单位总结上周数据清理进展情况，反映清理过程中存在的问题和困难，数据清理领导小组将根据反映的情况，及时制定措施，解决存在的问题和困难，并根据进度部署下阶段工作重点。（三）高压客户基础数据清理要求清理内容和方式：高压客户档案信息包括基本信息、受电点信息、供电方案信息、供电线路信息和计量信息等，在清理过程中，要注意收集完善营业执照、法人代

25、表身份证等客户纸质资料，账务联系人、停送电联系人等客户联系电话，客户主要电气设备尤其是变压器、自备发电机、低压表箱、计量表计、互感器、采集装置等设备资料。清理工作要求：高压客户数据清理必须充分采用现有普查终端，按照计划制定、任务下载、现场普查、终端录入、数据核查、数据上传的工作流程，保质保量完成普查任务。对前期已经完成现场普查的高压客户，应比照本次普查要求，补充和完善客户档案信息。要高度重视纸质档案的修改，尤其是供用电合同的补签、重签，确保供用电合同信息与客户现场一致，收集数据经过“三级校验”（普查终端校验、清理平台校验、SG186校验），通过更名、过户、销户、改类、改压、增容/减容、临时用电

26、、用电检查、合同管理、跨区调册、抄表段调整等业务流程，以及档案维护流程实现营销SG186系统中客户档案数据的修正与完善。严禁在系统中违反流程直接修改涉及量、价、费的数据（详见附近件二、三、四）。由于高压客户前期清理工作已基本结束，前期清理进度以上报为准，主要考核清理质量。但本次数据清理工作要求普查表箱信息，管控组将每月通报系统内各县公司“高压客户表计未与表箱挂靠”情况，以此作为进度管控手段。高压客户台区（变压器）命名由运检部完成，但以前因没有出台具体的命名规则，目前SG186系统台区名称与新命名会有较大差异，在运检部对台区命名完成后，清理人员要通过SG186系统查找本台区信息，并作好记录，达到

27、一一对应(即台区名称不一样，但所指台区是同一台区)。清理进度要求：按照省公司要求，原则在2014年3月底以前完成。各单位切实按照时间进度要求，安排清理小组数量，倒排工期，务必做到按时间节点完成。（四）低压客户基础数据清理要求清理内容和方式：低压客户清理内容包括客户基本信息（重点是用户名称、联系方式、用电地址）、受电点信息、供电方案信息、计量信息，采集设备信息等。低压非居民客户应重点清理用电类别、电价执行情况、采集终端；低压居民客户尤其是智能表客户，重点核查采集终端档案、电价版本是否正确，并收集客户联系电话等。按照营配协同的要求，本次普查需补充完善客户低压表箱档案，包括低压表箱名称和编码、低压表

28、箱安装位置等信息（详见附件二、三、四）。清理工作要求：按照省公司统一部署，低压客户数据清理工作与营业大普查同步进行，按照现场普查“非居民到户，居民到表”的原则，在现场逐户（表）清理的时候，应对客户的电价执行情况（即电价、力调、丰枯、峰谷）、居民生活供用电合同的签订情况（结合本次数据清理完成居民生活供用电合同的签订），以及用电现场情况进行检查。按照分线分台区线损管理的要求，本次普查务必梳理清楚“变、箱、户”的关系。低压客户供用电合同应按要求进行补签、重签，普查回来的数据经过“三级校验”（普查终端校验、清理平台校验、SG186校验），通过更名、过户、销户、改类、改压、临时用电、用电检查、合同管理、

29、跨区调册、抄表段调整、代收代扣银行签收等业务流程，以及档案维护流程进行营销SG186系统客户档案数据调整。公变台区（变压器）命名由运检部完成，但以前因没有出台具体的命名规则，目前SG186系统台区名称与新命名会有较大差异，在运检部对台区命名完成后，清理人员要通过SG186系统查找本台区信息，并作好记录，达到一一对应(即台区名称不一样，但所指台区是同一台区)。清理进度要求：原则上在2014年6月底以前完成。（五）营销客户数据清理进度要求1、工作启动。时间：2014年2月15日前完成。成立清理工作领导小组；成立由运检、营销联合组成的数据清理工作小组，基层单位工作组至少应包括数据采集和数据录入两个工

30、作组；下发数据清理工作方案；各单位召开工作宣传启动会。2、工作方法培训。时间要求：2014年2月18日前完成。组织各基层单位数据清理工作相关人员进行清理内容和方法的培训，相关人员必须熟知数据清理具体工作方法。3、工作准备。时间：2014年2月28日前完成。4、各基层单位上报营销数据清理方案及倒排工期计划。时间：2014年2月20日前完成绵阳供电公司2014-2-7附件一：国网四川省电力公司压配电设备命名编号导则1.总则1.1为规范低压配电设备命名，提高低压运行管理水平，根据低压配电设备管理特点，结合四川公司实际，特制订本导则。1.2低压配电设备命名编号应与实际相符，满足规范、唯一、简洁醒目、美

31、观大方、方便运行维护的导则。1.3低压设备命名标识发生变动后应及时更新，原已有标志线路、设备标识，依照本导则逐步更新。1.4本导则 中所指低压电压等级为220V、380V。2.低压配电线路命名2.1低压线路命名原则：“配变名称（不含 10kV线路名称）+一（二、 三） 线”。例如：“马家花园2#箱变一线” “马家花园2#箱变四线”等等。2.1.1对于杆架式变压器的低压架空出线，以“一、二、三线”，从变压器低压侧向高压侧看过去的逆时针方向依次编号。2.1.2对于杆架式变压器或箱式变压器的低压电缆出线，以“一、二、三线”，按照低压侧出线开关编号顺序依次编号。（若低压侧无出线开关或多路出线电缆并接一

32、个出线开关，编号顺序根据现场情况确定）2.2低压线路是指从配电变压器低压桩头接出 的低压线路包含各分支）。从低压线路后段分支接出的支线，都归属于上级低压线路，低压支线不单独进行命名。3.低压杆号命名3.1低压杆塔的命名原则：“低压线路名+杆塔编号”。3.1.1低压主线杆塔编号取两位，低压线路名称前不加电压等级。如：“蔡塘3#公变一线01#杆”、“马家花园2#箱变二线05#杆” 等等。3.1.2低压一级支线杆塔编号取三位， 百位数为支线序位号，十位数和个位数为编号。以分支后的第一基杆塔为“01”起向负荷侧延伸呈自然数码递增。如：第一条支线从“101#至199#”，第二条支线从“201#至 299

33、#” 以此类推。如：“蔡塘3#公变一线101#杆”、“马家花园2#箱变二线205#杆”等等。3.1.3低压二级支线杆塔编号应先将一级支线杆塔号编制完后再依次编制二级支线杆。例如：在蔡塘3#公变一线第二条支线共计15根杆塔，在其上挂有第三级支线，则命名为“蔡塘3#公变线216#”。三级、四级支线命名方式以此类推。3.2杆架式变压器所在电杆（即台架杆）按“00#杆” 编号。3.3对于高低压同杆或多回低压同杆， 均按照线路排列方式张贴高低压杆号，或多回低压杆号。3.4低压杆塔新增的编号原则为“小号杆塔编号+新增序号”。如“05+1#杆”。低压杆塔拆除或减少时，不修改杆号，剩余杆塔仍保持原有杆号。若杆

34、塔增减的同时，上级电源（配变） 发生变化，所有低压杆塔应按命名导则重新进行编号和喷涂。图 1 低压杆塔命名示意图 4、低压电缆段命名4.1低压电缆段命名原则为“低压线路名称+起点杆号（或配电箱）+终点杆号（或配电箱、用户名称）+电缆段”，如：“蔡塘3#公变一线12#杆至13#杆电缆段”4.2低压电缆段标识牌，内容应包括：低压电缆段名称、起止点、电缆型号和长度、投运时间等。如：“名称：马家花园2#箱变二线至电力花园小区电缆段起点：马家花园2#箱变二线#00杆终点：马家花园2#箱变二线电力花园小区1#低压配电箱型号：VV22-4*240/250m投运时间：2010年9月22日”5.低压开关、刀闸及

35、箱体命名5.1 配电变压器低压侧开关命名原则为“一（二、三）线+开关”，按从变压器低压侧向高压侧看过去的逆时针方向，顺序依次编号。如: 马家花园2#箱变内“一线开关” 5.2 低压刀闸命名原则为，顺着线路前进的方向，按刀闸所在杆塔编号进行命名。如：“蔡塘公变一线03#杆上杆(或下杆)刀闸”。（上下杆按照线路前进方向确定）5.3 低压熔丝箱（RT0箱）命名原则为，“低压线路名称+小区名称+栋号单元号+RT0箱”；如：“XXX公变一线棕北小区18号1栋1单元RT0箱”5.4 低压电缆分接箱和低压配电箱根据现场接线方式进行串接命名，命名原则为，“低压线路名称+分接箱（配电箱）序号”。如“马家花园3#

36、箱变一线01#低压分接箱”、“马家花园3#箱变一线102#低压配电箱”。（分支箱命名方式类似低压杆塔）。5.5配变低压总配电箱以“XX箱变00#低压配电箱”命名。5.6 低压表箱的命名原则为，“低压线路名称+安装位置”。如“马家花园2#箱变二线电力花园小区1栋2单元低压表箱”。5.7针对各类低压箱体，应在柜门内侧附上柜内接线图。图2 低压箱体命名示意图低压配电设备命名编号样式（示例）（320mm220mm）（250mm70mm）（320mm220mm）（75mm50mm）附件二：国网四川省电力公司电能计量箱条码管理工作规范一、电能计量箱条码编码规则电能计量箱的通用标识代码由22位数字组成，代码

37、结构由4部分构成，其结构和代码位数见表1。表1、通用标识代码结构及位数序 号 12 4 5代码名称 使用单位代码资产类型代码产品序列号校验码位数（位） 5 2 14 1（一）使用单位代码标识电能计量箱使用单位的代码，由5位数字组成。第一、二位表示计量箱直接管理单位的代码，四川省电力公司管理单位代码51。第三位表示单位类别：0代表客户，1代表公司总部，2代表公司分部，3代表省级电力公司，4代表直属单位，5- 9保留。第四、五位为保留位，暂取值为00。按以上规则四川公司管辖范围内电能计量箱使用单位代码为51300。（二）资产类型代码电能计量箱（屏、柜）资产类型代码为05。（三）产品序列号1、第一位

38、表示计量箱的类别：代 码类 型1低压户表金属计量箱2低压户表非金属计量箱3高、低压通用金属计量箱，适用于专变、公变高、低压侧4高、低压通用非金属计量箱，适用于专变、公变高、低压侧5含配电设备低压计量柜（屏），计量柜（屏）内含低压断路器等设备6不含配电设备低压计量柜（屏），计量柜（屏）内只有计量装置及其接线7含一次设备高压计量柜（屏），高压计量柜（屏）内含电压、电流互感器等设备8不含一次设备计量柜（屏），计量柜（屏）内只有计量装置等二次设备9保留0其它2、第二位表示计量箱的表位数： 代 码类 型 代 码类 型11表位22表位312表位44表位516表位66表位716以上表位88表位99表位0其他

39、3、第三、四、五位为计量箱生产厂家代码：代 码厂 家代 码厂 家001成都科星电力电器有限公司002宁波奥克斯高科技有限公司003四川波特电气设备有限公司004泸州金南方电器有限公司005四川省绵阳市新华能电器工程有限公司006红光电气集团有限公司007浙江天顺玻璃钢有限公司008长沙威胜能源产业技术有限公司009安庆金科高压电器有限公司010安徽中兴继远信息技术股份有限公司011浙江福正实业有限公司012湖北鄂电协力科创电器有限责任公司013晋江才特电子有限公司014南京永恒电器有限公司015扬州诚轩电力科技有限公司016上海正秦电器有限公司017杭州电泰实业有限公司018河北万庆电力器材科

40、技有限公司019保定恒辉电气有限公司999无厂家信息新增计量箱生产厂家代码在020-998中按序增加。4、第六十四位是计量箱编号。二、电能计量箱条码管理办法（一）职责分工国网四川省电力公司营销部是全省电能计量箱条码的管理部门，负责建立应用管理体系，制定实施方案，负责工作监督与考核。国网四川省电力公司计量中心负责全省电能计量箱条码号段的需求计划收集和号段分配，负责基层单位条码使用的技术指导，负责在营销业务系统中对全省电能计量箱条码应用情况进行统计分析，并完成相关报表、报告编制上报等工作。各地市公司营销部负责本单位条码需求计划制订和上报，负责现场条码使用和运维管理。（二）电能计量箱条码号段分配业务

41、流程1、新采购电能计量箱条码号段分配省公司统一招标采购的电能计量箱，由供应商向省计量中心运管部提出计量箱条码号段分配申请，省计量中心运管部依据中标通知书或合同采购数量分配条码号段。地市公司自购电能计量箱，由地市公司营销部向省计量中心运管部提出计量箱条码号段分配申请，并提供中标通知书或合同，省计量中心运管部根据采购数量分配条码号段。2、现场已安装电能计量箱条码号段分配已安装在现场的电能计量箱，由各地市供电公司营销部提供各自辖区内各类计量箱数量，省计量中心运行管理部根据统计数量进行号段分配。（三）电能计量箱条码打印及使用1、新采购电能计量箱条码新购电能计量箱条码由电能计量箱生产厂家负责打印粘贴，在

42、计量箱出厂交货前粘贴在指定位置，相关单位收货时负责检查验收。2、现场已安装电能计量箱条码已安装在现场的电能计量箱，由省计量中心运行管理部根据各地市公司统计数量进行号段分配，各地市供电公司自行打印，在现场数据清理时粘贴到计量箱指定位置。（四）电能计量箱条码技术要求1、技术要求一维条码使用128条码，条码的码制特性、符号结构、符号表示要求同GB/T 183472001 第4章的有关规定。条码字符集使用字符集C，条码中不使用切换字符、转换字符和功能字符。2、尺寸要求放大系数为1.00时，条码的模块宽度X为0.330mm，空白区的最小宽度为12X，条高为8.00mm。供人识别的字符印制在条码符号的下方

43、，使用OCR-B字体。使用单位名称用中文标识印制在条码符号的左上方，新购电能计量箱产品序列号印制在条码符号的右上方，并与铭牌编号一致。为使条码应用于不同环境条件，可以使用0.801.00的放大系数，不同放大系数所对应的模块宽度见GB 129042003，条高最小为5.00mm。3、条码质量按照GB/T 142582003标准的有关限定质量等级，电能计量箱条码的符号等级不得低于2.5/06/670。条码应能防褪色、防脱落、防水、防变形和防锈蚀。4、条码粘贴位置每一计量箱应打印2张条码，在箱体内外分别粘贴。箱体外条码优先选择在电能计量箱铭牌的底部居中水平粘贴，箱体内条码应选择平整、防水，与箱内带电

44、设备有足够安全距离，且便于查看拍照处水平粘贴。不应把条码粘贴在有穿孔、隆起、褶皱和表面曲率过大的地方。条码放大系数为1.00，一维条码粘贴介质的参考样图见图1。图1 一维条码（128码）样图附件三：国网四川省电力公司用电客户基础数据清理数据项规范1、概述本数据项规范以国家电网公司发布实施的营销业务应用标准化设计V1.4版本为基础，并结合公司2014年基础数据管理最新要求，对基础数据清理重要数据项作出了具体的规范。本规范涵盖高压客户清理标准数据项、低压非居民用户清理标准数据项、低压居民用户清理标准数据项及电表箱清理标准数据项。2、适用范围本规范主要用于国家电网四川省电力公司用电客户基础数据清理工

45、作，主要使用对象是用电客户基础数据清理工作人员、管理人员，同时，也适用于用电客户基础档案相关系统实施推广厂商的设计、开发、测试人员。本规范所规定的标准数据项，并不是营销业务应用系统标准数据项，营销业务应用系统标准数据项请参考相关文档。3、定义数据分类：将用电客户基础数据项按数据性质分为三类，分别是客户档案、受电信息和运行资产信息。是否现场普查项：区别现场普查与非现场普查项的标志，“是”为现场普查项，表示该数据项应到用户现场进行核查，“否”为非现场普查项，表示该数据无需到用户现场，可通过现场普查项判断，或查阅资料、电话联系、其他专项普查等方式进行核查。数据分级：按照数据的重要程度进行分级，共分为

46、三级，其中一级为与量价费相关的重要数据项，此类数据不能有误，更不能为空，否则会影响电费核算收取的重要数据；二级为除“量价费”数据项外的其他非空数据项，此类数据对统计各类营销报表、接受国网公司监督有较大意义，不能为空；三级为其他非重要但有可能被其他辅助应用系统使用的数据项，此类数据项如果为空不会在目前造成较大影响，但有可能影响今后其他未知系统的应用。数据分级是数据清理工作评价的重要依据。支撑流程：指已普查数据项如果与系统档案不一致，可通过营销业务系统内进行维护的相关流程，不同数据项对应不同的流程维护。如非必要，请不要使用档案维护权限进行数据项的维护。4、编制原则在规范制定过程中主要遵循如下原则：

47、l 营销业务应用标准化设计中已包含的数据项，与标设保持一致l 营销业务应用标准化设计中未包含的数据项，根据业务需求进行增加l 以营销业务的实际需求确定清理内容，对营销业务重要且必须的内容方纳入清理。word文档 可自由复制编辑5、高压用户基础数据项清理规范高压用户清理标准共包含208项数据项，按普查方式分，现场普查项127项，非现场普查项81项，按数据分级划分，一级数据79项，二级数据34项，三级数据95项。数据分类数据实体数据项说明是否现场普查项数据分级支撑流程客户档案客户信息客户名称是一级更名/过户客户档案客户信息法人代表是二级更名/过户客户档案客户信息经济类型全民所有制经济、集体所有制经济、私人所有制经济、混合所有制经济、其他所有制经济是三级同步流程更改
