深基坑工程安全专项施工方案.docx

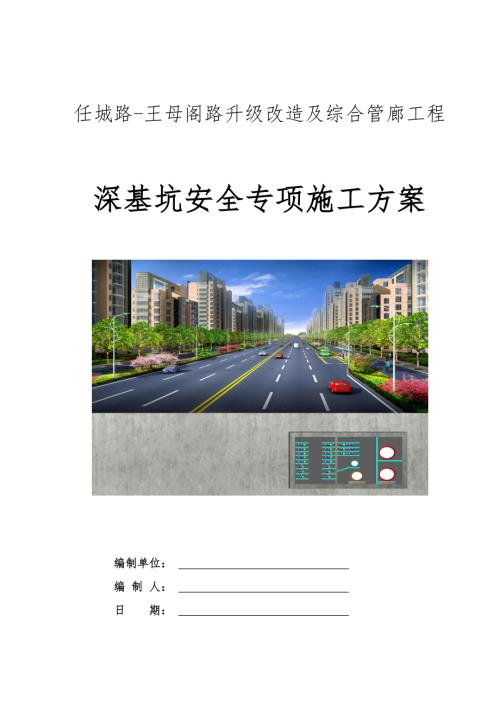

1、 任城路-王母阁路升级改造及综合管廊工程深基坑安全专项施工方案编制单位： 编 制 人： 日 期： 目 录第一章 编制说明及依据11.1 编制说明11.1.1 编制目的11.1.2 编制原则11.1.3 编制依据1第二章 工程概况42.1 工程简介42.2 周边环境情况52.2.1 周边建筑物情况52.2.2 周边道路情况82.2.3 周边管线情况92.3 工程地质及水文地质122.3.1 工程地质122.3.2 水文地质142.3.3 岩体工程分析评价142.4 气候条件142.5 管廊设计142.5.1 管廊总体设计142.5.2 管廊基坑设计162.5.3 管廊降水设计212.6 施工要求

2、212.7 基坑工程对周边建筑影响及保证措施232.7.1 基坑工程对周边建筑影响232.7.2 保证措施23第三章 管理机构及施工组织安排253.1 项目管理机构253.1.1 项目组织机构253.1.2 管理人员及职责人工263.2 施工组织安排313.2.1 施工目标313.2.2 施工准备313.2.3 施工段落划分及施工顺序323.2.4 施工现场平面布置343.2.5 施工重点及难点分析及应对措施36第四章 施工计划384.1 施工准备计划384.1.1 技术准备384.1.2 现场准备414.2 施工进度计划424.3 资源配置计划424.3.1 劳动力资源计划424.3.2 工

3、程用原材料需用量计划424.3.3 工程用主要周转材料配置计划434.3.4 施工机具配置计划434.3.5测量、试验配置计划44第五章 主要分项工程施工方法及技术措施455.1 围护桩基施工455.1.1 施工工艺流程455.1.1 施工方法455.2 基坑降水施工485.2.1 施工工艺流程485.2.2 施工方法485.2.3 降水运行管理505.2.4含沙量的控制与监测515.2.5降水监测525.2.6降水井、坑后期处置525.3 高压旋喷止水帷幕施工535.3.1 施工工艺流程535.3.2 施工方法535.4 冠梁及混凝土支撑施工555.4.1 施工工艺流程555.4.2 施工方

4、法555.4.3 混凝土支撑拆除方法565.5 钢管内支撑施工575.5.1 施工工艺流程575.5.2 施工方法575.6 挂网喷混凝土施工605.6.1 施工工艺流程605.6.2 施工方法605.6.3 施工要求625.7 基坑开挖施工635.7.1 开挖施工顺序635.7.1 施工工艺流程635.7.2 施工方法635.8 基坑回填施工645.8.1 施工工艺流程645.8.2 施工方法645.9 基坑监测65第六章 危险源辨识及预防控制措施666.1 危险源辨识666.2 危险源的预防控制措施676.2.1防止基坑失稳控制措施675.2.2 基坑开挖安全措施675.2.3起重吊装安全

5、保护措施685.2.4其他灾害产生的危险源预防措施69第七章 安全保证措施747.1 安全生产组织机构747.1.1 安全管理保障体系747.1.2 安全管理机构及监控网络747.2 安全生产管理制度757.3 安全管理措施777.3.1施工用电安全防范措施777.3.2起重吊装安全防范措施787.3.3机械设备安全措施787.3.4高空作业安全防范措施797.3.5雨季施工安全措施807.3.6降水井、围护桩施工安全保证措施807.3.7基坑开挖安全保证措施817.3.8装、卸、运渣土安全保证措施817.3.9网喷混凝土施工安全保证措施827.3.10钢支撑施工安全保证措施82第八章 环保文

6、明施工措施838.1 环保文明施工管理体系838.2 环境保护管理措施838.2.1减少粉尘措施838.2.2噪音控制措施838.2.3 预防水污染措施848.2.4防振动扰民控制措施858.2.5 城市生态保护措施858.2.6防止大气污染控制措施868.2.7固体废弃物管理措施868.2.8渣土防洒落措施878.2.9保护古文物878.3 文明施工管理措施878.3.1标准化管理措施878.3.2场容场貌保障措施888.3.3工地文明建设措施898.3.4交通配合措施及方案908.3.5市容环卫保持措施91第九章 质量保证措施919.1 质量保证体系919.2 质量管理制度929.3 质量

7、控制要点949.3.1 水下混凝土灌注质量控制要点949.3.2深井降水质量控制要点959.3.3基坑土方开挖质量控制要点959.4 各分项工程质量验收标准969.4.1 围护桩质量检验969.4.2 高压旋喷桩质量检验969.4.3 冠梁及砼角撑质量检验979.4.4 降水井质量检验989.4.5 基坑土方开挖质量检验989.4.6 桩间喷砼质量检验989.4.7 钢支撑质量检验999.4.8 基坑土方回填质量检验99第十章 绿色施工1009.1 绿色施工方针与目标1009.2 绿色施工管理组织体系1019.3 绿色施工措施103第十章 应急预案10410.1 应急快速反应机制10510.1

8、.1 应急救援原则10510.1.2 应急救援机构及职责10510.1.3 应急救援响应程序10710.1.4 事故报告的程序、方式和内容10710.1.5 应急救援人员、物资及设备10810.1.6 应急救援线路11010.1.7 恢复生产及应急抢险总结11010.1.8 应急救援培训及演练11110.1.9 预案管理与评审改进11210.2 工程意外、紧急情况下的应急预案11210.2.1基坑坍塌应急救援预案11210.2.2人员受伤害应急救援预案11310.2.3触电事故的应急救援预案11310.2.4防洪防汛应急救援预案11410.2.5高空坠落应急救援预案11410.2.6处置火灾事

9、故预案115第十一章 雨季施工措施11611.1 雨季施工管理组织机构1163.1 雨季施工领导小组1163.2 领导小组职责11611.2 雨季施工措施11711.2.1 土方工程施工措施11711.2.2 基坑支护施工措施11711.2.3 钢筋施工措施11811.2.4 模板施工措施11811.2.5 混凝土施工措施118第十二章 计算书及相关图纸120任城路-王母阁路升级改造及综合管廊项目 深基坑工程安全专项施工方案 第一章 编制说明及依据1.1 编制说明1.1.1 编制目的任城路-王母阁路升级改造综合管廊工程地处济宁市老城区城市主干路，周边建筑物多，地下管线密集，地质条件较为复杂，是

10、全国少有位于中心城区旧路改造综合管廊工程，具有技术难度高，施工风险大的特点。为保证管廊深基坑开挖顺利进行，同时确保基坑施工过程中周边建筑物、道路和市政管线不受破坏，通过认真研究设计文件并借鉴现有成熟施工经验、技术，综合考虑综合管廊周边环境的特点、地质条件、机具设备配套能力、交通疏导等方面因素编制了本方案指导施工。本方案编制范围为任城路-王母阁路升级改造综合管廊工程基坑工程，包括基坑围护、止水帷幕、降水、土方开挖等内容。1.1.2 编制原则1、贯彻执行国家、行业和地方的方针、政策及工程建设标准、制度。2、确保方案安全可行、针对性与操作性强、能缩短工期，施工方案经济合理、坚持技术先进性、科学合理性

11、。3、根据工程地质、水文地质、场地条件、地下管线、周边环境及工期要求等选择具有实用性、最佳的施工方案和机具设备。4、以确保工期并适当提前为原则，安排施工进度计划。5、以确保质量目标，选择专业化的施工队伍，不断提高施工技术水平和施工机械化、工厂化、标准化、信息化、智慧化水平。1.1.3 编制依据序号类 别文件名称编 号1国家行政文件地方行政文件中华人民共和国建筑法法律201120号中华人民共和国安全生产法2014年修订中华人民共和国环境保护法2014年修订中华人民共和国环境噪声污染防治法中华人民共和国水污染防治法实施细则中华人民共和国大气污染防治法实施细则建设工程安全生产管理条例国务院令第393

12、号危险性较大的分部分项工程安全管理办法建质2018 31号山东省建筑工程安全专项施工方案编制审查与专家论证办法鲁建管法20104号济南市房屋建筑及轨道交通工程安全专项施工方案编制审查与专家论证实施办法济建发201618号2国家行业规范地方规范标准建筑地基基础设计规范GB50007-2011混凝土结构设计规范GB50010-2010（2015版）建筑结构荷载规范GB50009-2012钢结构设计规范GB50017-2003建筑地基基础工程施工质量验收规范GB50202-2002混凝土结构工程施工质量验收规范GB50204-2015钢结构工程施工质量验收规范GB50205-2001建筑工程施工质量

13、验收统一标准GB50300-2013工程测量规范GB50026-2007建筑地基基础工程施工规范GB51004-2015建筑边坡工程技术规范GB50330-2013建筑基坑工程监测技术规范GB50497-2009混凝土结构工程施工规范GB50666-2011岩土锚杆与喷射混凝土支护工程技术规范GB50086-2015建设工程施工现场消防安全技术规范GB50720-2011建筑施工安全技术统一规范GB50870-2013绿色建筑评价标准GB/T 50378-2014市政工程施工组织设计规范GB/T50502-2009混凝土结构耐久性设计规范GB/T50476-2008建筑机械使用安全技术规程JG

14、J33-2013施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-2011建筑地基处理技术规范JGJ79-2012建筑施工高处作业安全技术规范JGJ80-2016建筑桩基技术规范JGJ94-2008建筑桩基检测技术规范JGJ106-2014建筑基坑支护技术规程JGJ120-2012建筑施工土石方工程安全技术规范JGJ180-2009建筑深基坑工程施工安全技术规范JGJ311-2013建筑与市政工程地下水控制技术规范JGJ111-2016钢筋焊接及验收规程JGJ18-2012钢筋机械连接技术规程JGJ107-2016建筑边坡与基坑工程设计文件编制标准DBJ/T14-

15、081-2011建筑岩土工程勘察设计规范DB37/5052-2015工程建设地下水控制技术规范DB37/T5059-2016城镇综合管廊工程施工及验收规范DBJ14-089-2012济宁市有关综合管廊的规范标准3合 同济宁市市直综合管廊PPP项目合同济宁市市直综合管廊建设PPP项目-合资合同4设计文件济宁市市直管综合管廊建设工程 第三册综合管廊结构工程（任城路王母阁路综合管廊）第二分册 综合管廊围护结构任城路-王母阁路综合管廊工程其他相关文件5招投标文件济宁市中心城区综合管廊PPP项目招标文件济宁市中心城区综合管廊PPP项目投标文件济宁市中心城区综合管廊PPP项目答疑回复6其他任城路-王母阁路

16、升级及综合管廊工程施工组织设计任城路-王母阁路升级改造工程岩土工程勘察报告建筑施工手册（中建筑工业出版社出版）前期进场后，进行施工调查所取得的资料，包括管线、交通状况、房屋基础的构造形式等。国家、山东省及济宁市现行有关或规范、规程第二章 工程概况2.1 工程简介本项目包括综合管廊工程及城市道路升级改造工程，其中管廊工程沿道路东侧布置，位于绿化带与人行下方，施工范围为太白湖中路车站西路（道路里程K0+090K2+050,全长1.995Km，管廊断为双舱（电力舱、综合舱），入廊管线有给水、再生水、热力、通信五种管线。道路升级改造工程施工范围为太白湖中路日菏铁路桥起点，全长2.823Km，道路红线宽

17、度为40m，双向六车道，道路等级为主干路。表2.1-1 工程基本情况简介工程名称济宁市任城路-王母阁路升级改造及综合管廊工程(太白湖中路-车站西路)工程性质综合管廊及及市政道路建设规模（造价）2.56亿元长度管廊长1995m，道路长2823m工程地址济宁市任城区任城路-王母阁路（西起太白湖中路-车站西路）建设单位济宁市政府投资工程建设管理中心项目承包范围施工图纸范围内所有专业及内容设计单位上海市政工程设计研究总院主要分包工程/勘察单位济宁市勘测院合同要求质量质量验收合格，争创“泰山杯”(省优质工程)奖监理单位山东东方监理咨询有限公司总承包单位中国建筑股份有限公司安全确保不发生安全生产责任事故工

18、程主要功能或用途综合管廊：110kv及10kv强电线路、给水、再生水、热力、通讯。道路工程：路基、路面、人行道、污水、雨水、绿化、照明、交安图2.1-1 任城路-王母阁路升级改造及综合管廊项目平面位置示意图2.2 周边环境情况2.2.1 周边建筑物情况任城路-王母阁路位于济宁市中心城区的居中位置，连接任城区与太白湖新区，贯穿济宁历史文化城区和历史文化街区的核心区域，是济宁市南北向交通主干路、历史文化主轴线，周边功能以居住、沿街商业、公共服务等为主。其中居民小区有太白小区、望湖小区（越河北区）、越秀园小区、王母阁社区来鹤小区北区、古路沟社区、兴隆社区来鹤小区南区、八铺南居民综合楼、景东原小区。商

19、务楼有金大商务楼、瑞发商务楼、龙腾商务楼。公共服务建筑有济宁骨伤医院、济宁市第十五中学、南池公园、济宁友谊医院。管廊基坑位于道路东侧，基坑东侧距离建筑物较近，最近距离为4.3m，我部施工前进行了周边建筑物调查，详见表2.2.1-1。表2.2.1-1 任城路-王母阁路综合管廊施工范围内建筑物一览表序号构筑物名称位置距基坑边缘距离（m）构筑物照片构筑物情况备注1优佳教育/聚缘火锅城任城路东侧7.7钢筋混凝土结构6层，局部7层2瑞发商务楼任城路东侧10钢筋混凝土结构，地上8层3汾酒酒水批发部/辰欣大药房任城路东侧10砖混结构，地上2层4城建开发公司宿舍任城路东侧9.45钢筋混凝土结构，地上5层5山东

20、和顺物业楼任城路东侧20砖混结构，地上3层6爱多多超市任城路东侧20钢筋混凝土结构，地上6层，局部7层，地下2层7济宁骨伤医院任城路东侧23.22钢筋混凝土结构，地上6层，局部7层8济宁市十五中任城路东侧12钢筋混凝土结构，地上5层，2号楼地下1层9大油巷街北侧民房任城路东侧6.9钢筋混凝土结构，6层10大油巷街南侧综合商品楼任城路东侧6.3砖混结构，地上4层，局部5层，地下2层，南侧为2层砖混废弃民房11任城路26-1#26-7#任城路东侧5.7砖混结构，地上6层，局部7层12任城路28-1#28-11#任城路东侧6.83砖混结构，地上6层13任城路28-1#28-11#任城路东侧8.46砖

21、混结构，地上3层14王母阁路2-12-15王母阁路东侧9.76钢筋混凝土结构，地上6层15港澳印象连锁酒店门面商铺王母阁路东侧5.13砖混结构，地上3层，局部4层16南苑街道社区服务中心及农业银行王母阁路东侧5.32砖混结构，地上3层17王母阁路28-128-29王母阁路东侧7.25砖混结构，地上2层，局部4层，6层18八铺后街以南民房商铺王母阁路东侧需拆除砖混结构，地上1层19王母阁路中医粮食局宿舍王母阁路东侧5.82砖混结构，地上6层20春雨幼儿园(八铺社区)王母阁路东侧5.73砖混结构，地上3层，局部4层21红方格广告综合楼王母阁路东侧7.74砖混结构，地上6层22百居意宾馆王母阁路东侧

22、4.3砖混结构，地上3层23瑞意商务宾馆王母阁路东侧5.7砖混结构，地上3层，局部4层2.2.2 周边道路情况本项目施工范围北起太白楼路，南至车站西路，沿线自北向南途径税务街、纸坊街、大油篓子巷、越河北街、越河南街、龙行路、八铺后街等相交道路。为确保任城路-王母阁路施工道路空间，施工期间龙行路交叉路口进行半幅封闭，保留交通通行功能（K0+872位置），其余交叉路口全部封闭。主要施工及材料运输车辆主要通过太白楼路、龙行路、车站西路进入施工区域。龙行路车站西路太白楼路图2.2.2-1项目周边道路图2.2.3 周边管线情况项目地处济宁市南北交通主管路，地上架空线路、地下直埋管线极其复杂。其中架空线路

23、包括一道位于道路西侧沿道路走向的10KV架空高压电力线路、14道东西横交道路走向的分支电力线路、道路两侧架空通信线路（包括移动、电信、广电、联通等）。直埋管线包括给水、热力、燃气、雨水、污水、通信排管、电力电缆等。其中给水管主管道位于道路西侧，共计27道过路支管，管径为820不等，管材为PE或钢管，埋深10.8m，施工过程需给水管道进行施工保护；热力管位于道东侧，为双排直径500保温钢管，全长1350m，管顶埋深1.5m，绝大部分热力管位于管廊施工范围之内，施工前需对热管进行改建；燃气管主管道位于道路西侧，约120m主管道位于道路东侧，共计6道过路支管，管材为钢管，管顶埋深约1.5m，位于道路

24、东侧燃气管线需改建，6道过路支管需进行施工保护；道路共有一道雨污河流管道及若干污水支管及雨水支管，因管线资料缺乏，无法确定污水支管具体数量和位置，道路东侧新建污水管道、位于道路中污水管道进行改建。经现场调查，管廊施工区控制性管线主要有给水管，雨污合流管，高压电缆线，天然气管道等，目前调查到管线共计33条，受现场施工条件制约，管线调查的过程中，材质，规格，埋深等管线情况未调查清楚，随施工过程的开展，进一步落实并进行补充。表格2.2.3-1 综合管廊明挖段管线一览表序号管线名称材质规格埋深管线位置线路走向处理方案备注1高压电缆/不明不明K0+115.5东西走向临时迁改2高压电缆/不明不明K0+11

25、6.3东西走向临时迁改3高压电缆/不明不明K0+137K0+276.5南北走向临时迁改4给水铸铁DN200不明K0+193东西走向悬吊保护5给水铸铁DN200不明K0+194.5东西走向悬吊保护6给水铸铁DN200不明K0+121东西走向悬吊保护7通讯电缆/不明不明K0+125东西走向临时迁改8给水铸铁不明不明K0+227东西走向悬吊保护9给水铸铁DN300不明K0+511.5东西走向悬吊保护10燃气管道钢管不明不明K0+515-K0+681南北走向永久迁改路中线东侧6m11给水铸铁不明不明K0+628东西走向临时迁改已挖断12给水铸铁DN80不明K0+643.6东西走向临时迁改13给水铸铁D

26、N80不明K0+655东西走向临时迁改14燃气管道钢制DN100不明K0+690东西走向临时迁改15给水管铸铁DN80不明K0+698.7东西走向临时迁改越河路口北侧16不明铸铁管DN800.7mK0+698.9东西走向临时迁改17不明铸铁管DN4001.2mK0+701.1东西走向悬吊保护18不明铸铁管DN2001.0mK0+703.5东西走向悬吊保护19燃气管道钢管不明不明越河路口正下方东西走向悬吊保护未开挖，经人提示20燃气管道钢管不明不明越河路口正下方东西走向悬吊保护21燃气管道钢管不明不明越河路口正下方东西走向悬吊保护22电缆/不明不明K0+990.5东西方向临时迁改项目部北侧23雨

27、水管混凝土DN200不明K1+028.5东西方向临时迁改24污水管混凝土DN300不明K1+075东西方向临时迁改25燃气管道钢管不明不明K1+452东西方向悬吊保护燃气单位明确26高压电缆/不明不明K1+461.5东西方向临时迁改电力单位探明27污水管混凝土DN400不明K1+508东西方向临时迁改向南连接出一根副管道，间隔10m28通讯/不明不明K1+516.5东西方向临时迁改29通讯/不明不明K1+541东西方向临时迁改30污水管混凝土DN400不明K1+549.5东西方向临时迁改31燃气管道钢管不明不明K1+715.5东西方向悬吊保护32高压电缆/不明不明K1+748东西方向临时迁改3

28、3燃气管道钢管不明不明K1+890.5东西方向悬吊保护2.3 工程地质及水文地质2.3.1 工程地质场区内地层主要为第四系冲积堆积物，依据钻探揭露、野外鉴别、原位测试及室内土工试验资料，勘探深度范围内揭露的土层主要由素填土、粉质黏土、黏土及砂土等组成，按照其揭露先后顺序及其成因，自上而下分为9个主层、2个亚层，详述如下：(1)素填土(Q4ml)灰黄色，稍密为主，局部松散，稍湿，以黏性土为主，含少量淤泥质及少量碎屑、石子，表层覆沥青，经调查埋填时间大于10年。场区普遍分布，厚度：1.104.10m，平均1.91m；层底标高：3.6937.04m，平均35.48m；层底埋深：1.104.10m，平

29、均1.91m。(2)粉质黏土(Q4al)灰黄色，可塑硬塑，无摇振反应，稍有光泽反应，中等干强度，中等韧性，含铁锰氧化物。场区普遍分布。厚度：0.702.30m，平均1.5m；层底标高：32.1935.84m，平均33.98m；层底埋深：1.806.30m，平均3.41m。(2-1)层细砂(Q4al)浅黄色，稍密，湿饱和，成分以长石及石英为主。场区局部分布，厚度：1.301.50m，平均1.41m；层底标高：32.3333.40m，平均32.92m；层底埋深：4.204.60m，平均4.34m。(3)粉质粘土(Q4al)浅灰色棕黄色，可塑硬塑，无摇振反应，稍有光泽反应，中等干强度，中等韧性，含铁

30、锰氧化物。场区普遍分布。厚度：0.804.50m，平均2.02m；层底标高：30.1333.79m，平均31.65m；层底埋深：3.008.80m，平均5.74m。(4)粘土(Q4al)灰色灰黑色，可塑硬塑，高干强度，高韧性，有光泽，含有少量有机质。场区普遍分布，厚度：0.404.30m，平均1.68m；层底标高：28.3332.68m，平均29.97m；层底埋深：4.509.50m，平均7.42m。(5)粉质粘土(Q4al)灰黄色灰绿色，可塑偏硬，无摇振反应，稍有光泽反应，中等干强度，中等韧性，砂姜含量约510%，粒径约0.5cm，偶夹粉土薄层，局部相变成粘土。场区普遍分布，厚度：0.303

31、.10m，平均1.42m；层底标高：27.5330.30m，平均28.55m；层底埋深：6.2011.80m，平均8.84m。(5-1)中砂(Q4al)灰黄色，稍密，饱和，成分以长石、石英为主，含少量粘粒。场区局部分布，厚度：0.702.80m，平均2.21m；层底标高：26.4027.50m，平均26.93m；层底埋深：9.0010.00m，平均9.43m。(6)粘土(Q4al)褐黄色，硬塑为主，局部可塑，无摇振反应，光泽反应强，干强度高，韧性高，含少量姜石。场区普遍分布，厚度：0.402.50m，平均1.34m；层底标高：24.8628.27m，平均26.56m；层底埋深：9.4012.3

32、0m，平均10.83m。(7)层粉质粘土(Q3al)褐黄色，可塑偏硬，无摇振反应，稍有光泽反应，中等干强度，中等韧性，含铁锰氧化物，砂姜含量约510%。场区普遍分布，厚度：4.407.00m，平均5.36m；层底标高：18.9923.40m，平均21.11m；层底埋深：15.1017.80m，平均16.30m。(8)中粗砂(Q3al)灰黄色，稍密中密，饱和，成分以长石及石英为主，含少量粘粒。场区普遍分布，厚度：1.204.40m，平均3.05m；层底标高：15.6820.60m，平均18.06m；层底埋深：17.3020.50m，平均19.35m。(9)粉质粘土(Q3al)灰黄色灰褐色，硬塑，

33、无摇振反应，稍有光泽反应，干强度中等，韧性中等，含少量姜石。改成未穿透。具体详见附件一：任城路-王母阁路升级改造及综合管廊工程岩土工程地质坡面图。2.3.2 水文地质勘查范围内，场地地下水位第四系孔隙潜水，主要补给来源为大气降水及地下径流。勘查期间从钻孔内测得地下水静止水位平均埋深4.76m，相应标高32.63m。经调查近5年来水位变化幅度约为2.005.00m，丰水期最高水位标高可按照35.00m考虑。1、根据地勘勘察报告知拟建场地环境类型为类，干湿交替作用及长期浸水时，水对混凝土结构具有微腐蚀性，对钢筋混凝土结构中的钢筋具有微腐蚀性。2.3.3 岩体工程分析评价场地及邻近范围内未发现活动断

34、层和采空区，滑坡等不良地质作用，地基土总体上分布较为稳定、均匀。属稳定场地，可建设本工程。拟建场地抗震烈度按照度考虑，拟建建筑物抗震设防类别为重点设防类(乙类)，经过标贯判别，结合地区经验，判定该场地为抗震一般地段。2.4 气候条件济宁市属暖温带半湿润季风性气候，四季分明。具有春季风大而干燥，夏季湿热而多雨，秋季天高气爽，冬季寒冷而少雨的气候特征。一般降水多集中在6、7、8、9四个月，降水量占全年的80以上。19962003年年平均降雨量671.70mm，年相对湿度70以上，夏季最大，春季最小。历年平均气压为1012.3百帕，年季变化规律为冬高夏低；年平均气温13.7，极端最低-22.3，极端

35、最高40.6。2.5 管廊设计2.5.1 管廊总体设计表2.5.1-1 管廊总体设计概况表结构长度1995m起止桩号K0+090K2+050建筑总面积建筑总面积16066m2(管廊层面积为14162m2，夹层面积为1790m2，出地面构筑物占地面积为114m2)施工内容综合管廊节点端部井、人员出入口、管线引出口、变电所、排风口、进风口、投料口、交叉节点综合管廊附属供电、照明、监控与报警、通风、消防及排水等系统防水等级二级综合舱净空3.7m3.7m舱室数双舱电力舱净空2.5m3.7m断面尺寸7.3m4.5m顶部覆土2.5m火灾危险等级综合舱、电力舱(内设阻燃电力电缆)火灾危险性为丙类。图2.5.

36、1-1综合管廊横断面示意图(单位：毫米)图2.5.1-2 管廊结构BIM图2.5.2 管廊基坑设计1、管廊基坑平面尺寸管廊基坑长度为1995m，管廊基坑宽度因节点段结构宽的不同而不同，基坑最大宽度为19.6m，最小宽度为8.9m。1）管廊标准段基坑宽度为8.9m及9.1m，见图2.5.2-1。图2.5.2-1 管廊标准段基坑宽度图1）管廊端部井基坑宽度为15.7m，见图2.5.2-2。图2.5.2-2 管廊标准段基坑宽度图3）管廊分子口节点基坑宽度为10.1m及10.8m，见图2.5.2-3。图2.5.2-3 管廊分子口节点基坑宽度图4）管廊逃生口节点基坑宽度为12.4m及16.8m，见图2.

37、5.2-4。图2.5.2-4 管廊逃生口节点基坑宽度图5）管廊巡检口节点基坑宽度为11.5m，见图2.5.2-5。图2.5.2-5 管廊逃生口节点基坑宽度图6）龙行路交叉节点基坑宽度为19.6m，见图2.5.2-6。图2.5.2-6 管廊龙行路交叉节点基坑宽度图2、管廊基坑开挖深度管廊非过河的及龙行路交叉节点段基坑底面标高27.2632.03m，平均29.06m，地面标高36.1839.89m，平均37.24m，基坑深度7.218.96m，平均8.19m。管廊过越河段基坑底标高为26.86，地面标高为37.24，基坑深度10.38m；过任城河段基坑底标高为26.25，地面标高为36.18，基坑

38、深度9.93m；龙行路交叉节点段基坑底标高为26.50，地面标高为37.20，基坑深度10.7m。3、管廊围护结构设计管廊设计围护形式为钻孔灌注排桩+桩顶冠梁+支撑体系，灌注桩间挂网喷射混凝土。其中围护钻孔灌注桩直径为800mm，间距为900/1400/1600/1800mm；支撑体系采用一道直径609钢管支撑，钢管壁厚为16mm，水平间距6m；桩顶钢筋混凝土冠梁截面尺寸b*h=1.2m*0.8m，支撑撑在冠梁上。挂网喷射混凝土中钢筋网为8150*150，喷射混凝土强度为C25，喷射厚度为10cm。图2.5.2-7 管廊基坑围护结构设计横断面图4、管廊止水帷幕设计管廊K1+025.22K1+2

39、90、K1+320K1+560、K1+623K1+785段两侧设置了止水帷幕，共计687m。止水帷幕设计桩径为800mm，桩间搭接长度不小于200mm。止水帷幕设置双排，详见图2.5.2-8。设计止水帷幕加固范围为中粗砂层级中粗砂层上下各1m。参见图2.5.2-9。图2.5.2-8止水帷幕布置详图图2.5.2-9止水帷幕布置位置图2.5.3 管廊降水设计考虑基坑东侧距离建筑物较近，在基坑东侧采用坑内盲沟+集水坑，基坑西侧采用管井疏干降水，基坑西侧的降水井与东侧集水坑平行交替布置。其中基坑西侧坑内管井深度为17m，间距为12m，管井采用内径300mm，壁厚50mm混凝土管制成，施工前需进行抽水试

40、验；基坑东侧坑内紧贴围护桩边设置500*500mm排水盲沟，并每隔15m设置集水坑。在基坑端头、重要建筑物、管线附近设置水位观察井，围护结构有止水帷幕侧设置回灌井，回灌井布置间距与降水井一对一设置。降水设计计算书详见附件二：任城路-王母阁路升级改造工程降水设计计算书。图2.5.3-1 管廊基坑降水布置断面图2.6 施工要求序号分项工程名称施工要求1围护钻孔灌注桩1）桩径容许偏差+30mm，桩位容许偏差50mm，垂直度偏差不应大于0.5%。2）钢筋笼加工尺寸满足规范要求，加强环箍必须电焊为封闭箍，并与主筋焊接，钢筋笼上、下之间的搭接处各加一道环箍。3）钢筋笼宜分段制作，在吊起、运输、安装中应采取

41、措施防止变形。4）施工前必须试成孔，数量不少于2个，以便核对地址资料，检查所选设备、施工工艺及标高要求施工适当。5）桩的充盈系数不小于1.0，也不宜大于1.3，成孔需用优质泥浆，以防泥皮过厚。6）钻孔桩排桩应采取隔桩施工，或在相邻桩混凝土达到70%的设计强度后，方可成孔施工。7）钻孔桩排出泥渣应泥水分离后，及时运走，孔口四周2m范围内不得堆放淤泥等杂物；机动车通行时，应做出预防措施或暂时成孔作业，以防塌孔。8）灌注桩顶翻浆高度不应小于500mm，设计桩顶标高接近地面时桩顶混凝土翻浆应充分，凿去泛浆后桩顶混凝土强度应满足设计要求。2高压旋喷桩1）止水帷幕采用三重管高压旋喷桩，设计桩径800，桩间搭接长度不小于200mm。施工前，应进行成桩试验，工艺性试桩数量不应少于3根。2）高压旋喷桩应保证均匀性和抗渗性能，渗透系数小于0.01m/d。3）P.O42.5级普通硅酸盐水泥，水灰比宜为0.71.0，建议水泥掺量不小于25%，可按照规范及经验适当调整。4）28天无侧限抗压强度qu1.0MPa方可开挖。5）桩身垂直度误差不超过1/200。6）高压水射流压力不小
