泉山垄特大桥工程测量方案.doc

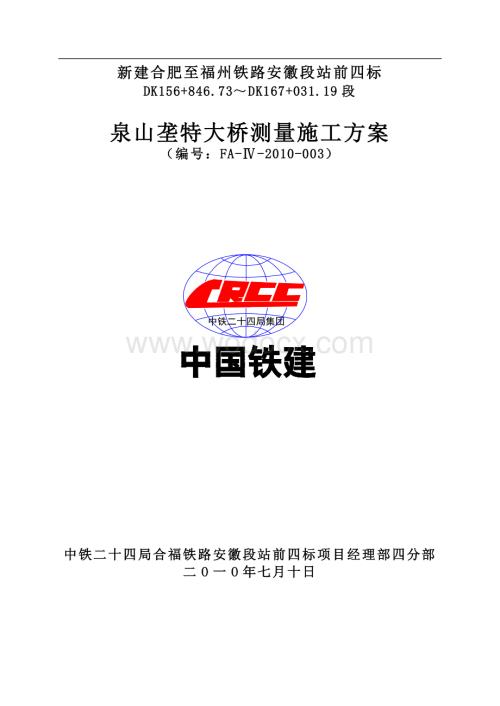

1、新建合肥至福州铁路安徽段站前四标DK156+846.73DK167+031.19段泉山垄特大桥测量施工方案（编号：FA-2010-003）中铁二十四局合福铁路安徽段站前四标项目经理部四分部二O一O年七月十日目 录1、编制依据21.1工程相关测量规范21.2设计院交桩资料22、工程概述22.1工程简介22.2自然条件33、施工测量部署33.1施工测量工艺43.2施工测量组织工作44施工测量的基本要求55、采用测量基准55.1坐标系统55.2高程系统66、仪器设备及人员组织66.1仪器设备配置及检校66.2人员组织77、测量任务88、平面控制网加密方案98.1控制点加密测量的必要性98.2测量标准

2、98.3控制网加密布置98.4平面控制网加密方案109、施工测量制度139.1图纸审核制度139.2交底制度139.3复核制度139.4交接和保护制度149.5复测制度149.6 仪器、工具的保养和使用制度149.7施工测量安全制度1510附件资料1510.1加密桩埋设示意图1510.2平面网控制示意图、高程控制网示意图1510.3测量成果书1510.4交桩资料15泉山垄特大桥测量施工方案1、编制依据1.1工程相关测量规范1.1.1客运专线无碴轨道铁路工程测量暂行规定（铁建设【2006】189号）1.1.2精密工程控制测量及线下工程变形监测技术设计方案1.1.3客运专线铁路无碴轨道铺设条件评估

3、技术指南（铁建设【2006】158号）1.1.4精密工程测量规范（GB/T15314-94）1.1.5国家一、二等水准测量规范（GB/T12897-2006）1.2设计院交桩资料详见附件。2、工程概述2.1工程简介泉山垄特大桥为京福高速铁路安徽段正线上的双线特大桥，全长为2483.09m，中心里程：DK161+983.515,孔跨为37-32m（简支箱梁） +1-24m（简支箱梁） +33-32m（简支箱梁） +124m（简支箱梁） +432m（简支箱梁） 。全桥共77个墩台，桥址位于南陵县工山镇戴汇村，地处丘陵地区，地势起伏，较为平坦之地，多为农田，有少许村庄。主要种植棉花和水稻等经济作物；

4、山丘上有松树、香樟树、竹子和杂草等植被茂盛。其间有乡县道和村道、沟渠及水塘。分述如下：1、DK160+799.7DK160+805.9处跨越县道，铁路大里程右侧与公路夹角为105.31度。路面标高103.07m,路面为水泥路，正宽7.0米。2、桥址于DK161+677.5DK161+681.6处跨越村道碎石路，铁路大里程右侧与碎石路夹角为84.3度。路面标高79m、路面正宽3米。3、桥址于DK161+999.1DK162+007.1处跨越村村通水泥路，铁路大里程右侧与道路夹角为147.75度。路面正宽4米，路面标高77.27m。4、桥址于DK161+718.5DK161+826.4处跨越河沟，

5、铁路大里程右侧与河沟夹角为126.29度。全桥共有钻孔桩基1.0m710根，简支梁桥墩采用圆端型实体墩，矩形承台，桥台采用矩形空心台，最大墩高23.5m。2.2自然条件2.2.1 地形地貌南陵县位于安徽省东南部，长江下游南岸，北纬30383110，东经1175711830。东界宣州市，西连铜陵、青阳县，南靠泾县，北邻芜湖、繁昌县，东北隔青弋江与芜湖县、宣州市相望，西北同繁昌、铜陵县毗邻，东南和宣州市、泾县交界，西南与青阳县相连。桥址区的岩土层按其成因分类主要有：第四季全新统冲击层、白垩系泥质粉砂岩。2.2.2 气象资料南陵县位于安徽省东南部，长江下游南岸，北纬30383110南靠泾县，北邻芜湖

6、、繁昌县，属于暖温带亚湿润气候区，四季分明，日照充分，降水量多集中在七、八月份，大风多集中在三、四月份。年平均气温14.2，极端最低气温-16.7，年平均降雨量724.5mm，2.2.3 地质水文2.2.3.1地表水桥址区地表水主要为河沟、水塘，其水位、流量受天气降水影响较大，在丰水期向四周排泄，枯水期由地下水补给。2.2.3.2地下水桥址区地下水主要为松散岩类空隙水，主要赋存在第四系地层中、含水岩组为粉质粘土、含砾粉质粘土，地下水类型为潜水，富水性一般。地下水主要接受降水入渗补给，以蒸发排泄为主，动态变化较大。桥址区稳定地下水稳定水位埋深为0.114.2m,稳定水位标高为70.37101.8

7、0。3、施工测量部署3.1施工测量工艺施工测量工艺流程图设计单位测量桩位交接坐标复测桩 位 复 测高程复测平面控制网布设布置施工控制网高程控制u外业观测内业计算u红线放样现场及原地貌测量结构物中心线放样钻孔桩桩位放样布设控制点沉 降 观 测循 环 观 测3.2施工测量组织工作由分部工程技术部专业测量人员组成测量小组，根据设计院交桩资料上的CP及CP控制点进行导线加密和水准加密。按规定程序检查验收，对施工测量组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由分部总工根据项目的总体进度计划进行安排。4施工测量的基本要求4.1随着现代科学技术的发展，无论是工程设计还是

8、工程施工，其技术含量越来越高，施工进度也随之加快。为了加强工程测量的管理，提高工作效率，确保工程测量质量，特制定本方案。4.2工程测量成果是各项工程施工的依据或工程质量的反映，为了保证工程测量成果的准确性和及时性，必须完善质量保证体系和具有周到的服务，并建立各种工作制度，严格按照国家工程测量规范和工程要求的相应等级进行测量，合理组织测量人员，配备精良的仪器设备，执行有效的检测程序，在满足测量精度的基础上积极为工程服务。4.3严格执行测量规范：遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。4.4必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同

9、步校核的工作方法。4.5定位工作执行自检、互检合格后再报检的工作制度。 4.6 测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。4.7明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。4.8测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求，根据现行测量规范和有关规程进行精度控制。5、采用测量基准5.1坐标系统 根据本次施工控制网复测的特点和要求，以及交桩时提供的已有资料情况，为了保证施工放样的精度，采用WGS-84椭圆高斯投影工程独立坐标系统，中央子午线经度为11800，投影面高程为30m。

10、5.2高程系统高程系统以1985年国家高程基准。6、仪器设备及人员组织6.1仪器设备配置及检校6.1.1施工复测及加密控制网测量仪器设备配置序号名称型号规格标称精度生产 厂家出厂 编号数量鉴定周期鉴定日期鉴定证书1全站仪TC（A）2003051+1ppm瑞士 徕卡2305261 套1年2010/5/1208-20302水准仪Dini03DS0.3美国 天宝7079461套1年2010/5/7SZY-09-10236.1.2工程施工测量仪器设备配置序号名称型号规格标称精度生产 厂家出厂 编号数量鉴定周期鉴定日期鉴定证书1全站仪TC8022瑞士 徕卡S113551 套1年2010/6/13M02-

11、200810862水准仪DSZ22苏光2436661套1年2010/6/12L03字第20080130号6.1.3仪器设备检校所有仪器均已经过国家授权的计量部门鉴定合格，外业测量期间的仪器自检按下列要求进行：6.1.4全站仪及棱镜的检验(1)全站仪各部件外部检视，通电检视，测距和测角检测。(2)按仪器说明书要求进行精密检校，确保轴系关系正常，保证观测值精密的自动补偿系统工作正常。(3)全站仪、棱镜架基座的圆水准器和光学对中器的检校。6.1.5精密水准仪、水准尺的检验(1)按国家一、二等水准测量规范（GB/T12897-2006）中要求对精密水准仪、水准尺进行检校。（2）水准仪、水准尺的圆水准器

12、和i角误差的检校及水准尺零点差的检验。6.1.6气压计、干湿温度计的检验除送气象鉴定部门进行检定外，在外业期间作常规检视。6.2人员组织根据工程实际，安排了1名工程师、2名助理工程师，5名技术工人及后勤辅助人员，实施现场测量。6.2.1生产组织机构图测量小组组织机构图测 量 组 长水准测量组控制网测量组分部总工程师 6.2.2主要测量人员情况序号姓名年龄职务职称工作年限备注1吴浩29总工工程师82易伟华34工程部长工程师113敖刚35测量队长助理工程师184张开兵25测量组长助理工程师55陈雪平25测量组长助理工程师56林捷30技术员助理工程师87王行伟27技术员技术员46.2.3测量人员的职

13、责6.2.3.1负责所管辖范围内平面控制桩、高程控制桩的复核；6.2.3.2负责本管段内所有工程的施工放样等日常测量工作；6.2.3.3采取有效措施，做好仪器的保养和维护工作，保持测量仪器的良好使用状态，定期对测量仪器和工具进行检定，所使用的测量仪器须有有效的检定证书；6.2.3.4加强测量桩点的保护工作，对各类测量桩点，尤其是高等级控制测量桩点加以妥善保护，若遇损坏，须通知测量部以同等精度恢复；6.2.3.5做好测量资料的签认、存档工作，各项测量原始数据和资料必须真实，并妥善保管，不得涂改；6.2.3.6负责完成所辖管段工程的竣工测量工作、竣工测量资料和测量技术总结的编制；6.2.3.7积极

14、配合其他部门完成其它测量工作。7、测量任务7.1设计二等水准点的复测；7.2设计CP、CP点的复测；7.3加密桩的布设及复测； 7.4本工程的施工放样和控制；7.5施工测量监控。 8、平面控制网加密方案8.1控制点加密测量的必要性8.1.1由于CP及CP控制点的点间距一般均在600800m，水准点点间距一般为2000m左右，并且由于勘察时地形条件所限，利用CP及CP控制点进行平常的施工测量放样不方便，而且有的CP及CP点间距太远或通视条件较差，影响了测量放样的精度。8.1.2该桥长度为2483.09m m，测量工作量较大，需要经常对已知点进行校核。若只使用CP及CP作为已知点进行测量放样，不但

15、增加了工作量，而且使用不方便。8.1.3该桥施工范围内的CP、CP点及水准点较少，施工时应该进行埋设加密桩，这样既保证有效施工控制点的数量和精度，而且给校核工作提供了有利条件。8.1.4增加精测网施工加密测量工作可方便后续施工测量，节约施工放样工作时间，保证施工精度。8.2测量标准CP平面控制网高铁四等GPS加密;二等水准网加密。8.3控制网加密布置8.3.1加密点的布置要求8.3.1.1在CP、CP及勘测水准点基础上进行加密。8.3.1.2点位选在距线路中线较近、稳固可靠又不易被施工破坏的范围内，便于长期保存，方便测设中线。8.3.1.3优先采用平面与高程可以共用的点位，标石埋设标准同精测网

16、CP的要求。8.3.1.4为了保证观测及施工放样的方便，点间距离在300m左右为宜，且相邻加密点通视条件良好，便于日常测量放样工作。8.3.2加密点埋设8.3.2.1依据客运专线无碴轨道铁路工程测量暂时规定，加密桩不锈钢标志采用直径为1230mm、长度为2030mm的不锈钢材料，下部采用普通钢筋焊接。为了使加密桩更加稳固，不易破坏，现采用直径为16mm、长度为50cm的不锈钢材料，下部采用普通钢筋焊接长度为10cm。施工时采用现浇混凝土，预埋不锈钢标志。8.3.2.2一般控制点应选择在便于使用、保存、和不易被扰动的地方。控制点标石应采用现场灌注混凝土的方法埋设，埋设深度应在冻结线以下0.2m；

17、当覆盖层较薄或风化层不够深时，应埋至弱风化层或基底岩石完整处；当控制点点位于基岩裸露完整区域时，可现场钻孔深度大于0.1m，标心钉嵌入岩体，上部浇注混凝土。（见附件1）8.4平面控制网加密方案严格按照客运专线铁路无碴轨道工程测量技术暂行规定（铁建设【2006】189号）中第3.4条 线路控制网（CP）的测量要求执行。见下表：距离和竖直角观测限差仪器精度等级距离中误差等级（mm）同一测回各次读数互差（mm）测回间读数较差（mm）往返测平距较差5572mD平面控制网加密观测等级为四等，采用Trimble580064700-62接受机进行观测，控制点标型为普通砼标志 （详见附件1）。基线边从已知点C

18、P460-1、CP461-1起算，经CPI462-A、CPI462-C、CPI462-1-5、 CPI462-1-1 CP、I462-1-6、CPI462-1-8、 CPI462-1-7、CPI463-1-2、CPI462-B、CPII244-1、CPII244-2、CPII244-3、CPII244-4、 CPII244-5 、CPII244-6 结束。外业数据经Trimble Geomati csofficep平差处理后基线方向角中误1.82约束点间的边长相对中误差1/1200001/100000,约束平差后最弱边边长相对中误差为1/850001/70000，均符合规范要求。 8.4.1加

19、密水准网的布设 加密水准网点为普通水准点（详见附件1），起于CP462-1已知水准点，经BM-SC1、CP462-1-2、CP462-1-4、CP462-1-6 、CP462-1-5、CP462-1-8 、CP462-1-7附合于CP463-1水准点，水准路线全长2.038Km，闭合差为0.00239mm5.7mm，CP463-1已知水准点,经CP462-1-7、CP463-1-2、CP463-1-1、CPII244-2、CPII244-1、CPII244-3、CPII244-6、CPII244-5、CPII244、附合于GCPII245水准点，水准路线全长4.636Km，闭合差为0.0003

20、4mm8.6mm符合规范要求。8.4.2水准点观测水准网的观测按照国家一、二等水准测量规范（GB/T12897-2006）中二等水准要求施测，使用同一台Trible Dini03 (DS1型)电子水准仪和条形码铟瓦水准标尺采用单路线往返观测。水准仪与水准尺在使用前，经鉴定合格。观测时采用往、返测奇数站均为“后-前-前-后”，往返测偶数站为“前-后-后-前”的观测顺序。观测视线长度（仪器至标尺距离）、前后视差，视线高度、数字水准仪重复测量次数等具体要求按下表执行。水准测量技术要求等级仪器类型视线长度前后视距差任一测站上前后视距累积差视线高度数字水准仪重复测量次数数字数字数字数字二等DS13且50

21、1.56.02.8且0.552次注：几何法数字水准仪视线高度的高端限差一、二等允许到2.85m相位法数字水准仪重复测量次数可以为上表中数值减少一次，所有数字水准仪，在地面震动较大时，应随时增加重复测量次数。8.4.3数据处理每完成一条附合路线或闭合环线的测量，进行了往返测高差不符值及每千米水准测量的偶然中误差计算。计算公式:M=/R/(4*n)均符合下表要求。二等水准技术要求水准测量等级每千米水准测量偶然中误差M每千米水准测量全中误差MW限差检测已测段高差之差往返测不符值符合路线或环线闭合差左右路线高差不符值二等水准1.02.06L4L4L注：表中L为往返、附合和环线的水准路线长度，单位Km。

22、高程计算采用南方平差易软件进行平差，高程成果保留0.1mm。9、施工测量制度9.1图纸审核制度9.1.1所有工程总图及结构图均应由工段审核后签发给各测绘作业组；9.1.2 正式施工图纸的签发必须完整；9.1.3设计图纸变更应及时下发到测量作业组，变更通知单中要明确注明变更日期和变更内容，注明新的尺寸、标高、里程、坐标等，避免测量事故的发生。9.2交底制度9.2.1工程测量控制网的布设及大型主体结构的精密定位施测方法由测绘负责人确定后，由测绘项目主管工程师向测量作业组进行技术交底；9.2.2分部主管工程师应对施测方法及所用仪器、工具、设备等向测量作业组进行交底，并明确责任分工；9.2.3分部测量

23、主管工程师因事离岗，在离岗前除指定临时负责人外，还应向临时负责人作书面和实地交底。9.3复核制度9.3.1所有工程测量及计算资料，必须经过分部测量主管工程师复核签认无误后才准使用；9.3.2所有控制测量、放样定位及竣工测量复核除重复原方法外，还需采用不同的测量方法进行复核；9.3.3出具的所有测量资料经过复核后，由工段测量主管工程师核准签发。9.4交接和保护制度9.4.1建设单位（或设计单位）移交的控制网点（平面、高程）需现场交接，办好交接手续签字后，测绘作业组才能使用；9.4.2所有测量用三角点、水准点等除必须按规定办法设置外，还应加设保护措施； 9.4.3测量桩橛未经分部测量主管工程师同意

24、不得随意移动或拨除。否则由此造成的工程损失由当事人负完全责任；9.4.4引用其他分部设置的加密桩、水准点应办理交接手续，交接时除资料外还应对加密桩、水准点实地交接，必要时还应进行同等精度的复测。9.5复测制度特别是沉降地区或受扰动地区的控制点、水准点，都可能存在不同程度的下沉和位移，为确保工程测量精度，避免造成重大工程事故，应随时与设计院联系，由分部组织进行复测。测绘作业组自己布置的加密桩必须定期或不定期地进行复测。9.6 仪器、工具的保养和使用制度9.6.1测绘作业组应派专人负责保管和保养，确保仪器运转正常，保证工程正常施工； 9.6.2仪器、工具的存放地点应有防尘、防潮、防晒、防震、防冻、

25、防高温的措施，以保持干燥通风、整洁、安全。精密仪器箱内应装有有效的干燥剂，并定期自检自校。使用测量仪器的人员必须是经培训考试合格、熟悉仪器性能和懂得测量规则的专职测量人员，非专职人员不得使用。仪器在使用中应有防雨、防晒设施，严禁日晒雨淋；9.6.3测量仪器应按规定定期检校，鉴定证书应上报工段。若发生故障，不得自行拆卸，应立即送检，送检修单位必须具有权威性和可靠；9.6.4测量人员持证上岗，严格遵守仪器测量操作规程作业；9.6.5使用钢尺测距须使尺带平坦，不能扭转折压，测量后应即卷起；9.6.6钢尺使用后表面有污垢及时擦净，长期贮存时尺带涂防锈漆。9.7施工测量安全制度为了人身和仪器安全，除了按

26、照现场施工的安全管理办法执行外，还应注意以下几点：9.7.1施测人员进入施工现场必须戴好安全帽。9.7.2在行车公路中设测站时，应安置醒目的防车标志；9.7.3在测站上观测人员不能离开仪器,同时避免测站周围不安全因素（或其它施工的影响）给测量人员及仪器带来的安全隐患；9.7.4全站仪及水准仪必须按操作规程执行。9.7.5在基坑边投放基础轴线时，确保架设的全站仪稳定性。9.7.6操作仪器时，同一垂直面上其他工作要注意尽量避开。9.7.7施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞。仪器架设好，须有专人看护，不得只顾弹线或其他事情，忘记仪器不管。9.7.8施测过程中，要注意旁边的模板或钢管堆

27、，以免仪器碰撞或倾倒。9.7.9所用线坠不能置于不稳定处，以防受碰被晃掉落伤人。10附件资料10.1加密桩埋设示意图10.2平面网控制示意图、高程控制网示意图10.3测量成果书10.4交桩资料附件9.3泉山垄特大桥测量成果书点名坐标（m）备注XYZCPI462-A3419796.3734518040.5403加密点CPI462-C3419939.7106517904.0584加密点CPI462-B3419920.9563518068.3511加密点CPI462-1-13419770.1142518356.41加密点CPI462-1-23419689.1039518276.340595.9134

28、5加密点（二等水准）CPI462-1-53419644.8411518681.696287.53892加密点（二等水准）CPI462-1-63419549.0841518651.689388.26117加密点（二等水准）CPI462-1-73419582.8216518898.336280.32301加密点（二等水准）CPI462-1-83419450.6552518778.415380.64462加密点（二等水准）CPI463-1-23419381.478518993.278179.53043加密点（二等水准）CPII244-13419277.529519841.664271.21256加密

29、点（二等水准）CPII244-23419187.6439519535.618276.12900加密点（二等水准）CPII244-33419161.5553520107.553573.65141加密点（二等水准）CPII244-43419062.5572519958.8768加密点CPII244-53419075.1028520322.102469.46535加密点（二等水准）CPII244-63419272.6176520253.415276.42186加密点（二等水准）CPI462-1-49371588二等水准BM-sc110294394二等水准CPI463-1-17654492二等水准CPII2446761067二等水准word文档可自由复制编辑
