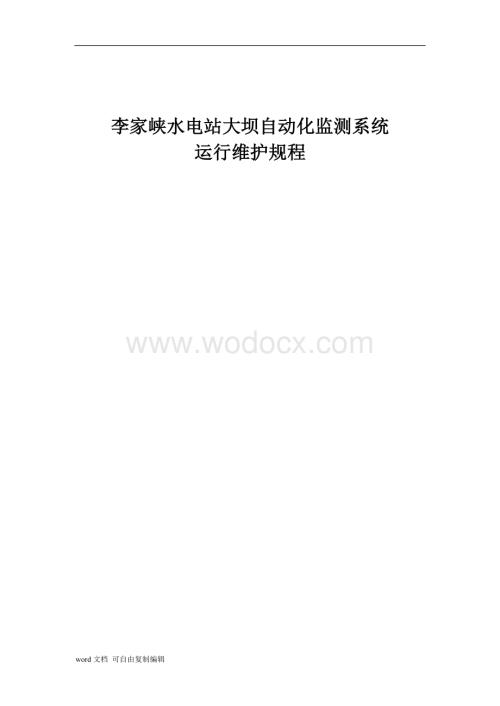

李家峡水电站大坝观测自动化系统运行、维护手册001.doc

1、李家峡水电站大坝自动化监测系统运行维护规程1 总 则1.1内容与范围本手册介绍了李家峡水电站坝内廊道垂线系统、坝内廊道静力水准系统、坝内廊道扬压力系统、内观仪器观测项目的测点布设参数、仪器的结构原理和安装调试方法、自动化观测系统的结构原理及功能、软件结构及操作流程、常见故障的排除方法等，规定了各观测项目观测成果的计算方法、设备巡视检查、系统的维护与管理要求等内容。1.2引用标准l）GB 1289791国家一、二等水准测量规范 ；2）DLT 51782003混凝土坝监测技术规范 ；3）GBT 179422000国家三角测量规范 ；4）DL/T 5211-2005大坝安全监测自动化技术规范 ；5）

2、DL/T 52092005混凝土坝安全监测资料整编规程 ；1.3观测自动化系统管理的一般规定1）自动化系统的管理应建立权限明确的分级管理员制度，管理员应由培训合格并经公司批准的人员担任；2)自动化采集系统必须全天候处于在线状态，操作人员严禁对系统进行关闭活动。系统密码应具备一定的保密性，操作人员以及系统管理员严禁将系统密码泄露给其他人员。3）自动化系统设备大都安装在露天或潮湿、有渗水和电磁干扰等恶劣环境中，系统运行中应定期进行各测点、测站设备的巡回检查，应建立完善的检查维护保养记录。4）发现异常测值，立即复测，要分析查找出现异常的原因，按手册中确定的故障处理方法进行处理，对手册中没有确定现场又

3、无法处理的故障，按设备缺陷管理制度要求要及时汇报，联系厂家进行处理。监测系统要做到监测连续、数据可靠、记录真实、注记齐全、整理及时，出现问题，及时上报。5）系统运行参数等的修改应经公司安生部审核验证后报公司主管领导批准，任何人无权私自修改；6）数据库中数据，应与测次要求一致或多于测次规定的次数。管理员在数据存贮时，应确保存贮数据的准确性，对于因个别测点故障出现的异常测值，应详细记录，注明原因；7）在自动化观测的同时，应同时进行人工比测，其初始值应同步建立，两种观测结果都应记录在相应的数据库中，每次观测完成后，应及时进行对比分析，当二者差值较大时，应分析产生误差的原因；8）每年应进行一次自动化系

4、统的详查总结，编制自动化系统运行年度报表，上报公司安生部。1.4 系统检查维护要求 1）自动化监测系统应纳入日常设备管理系统中，应按规定要求建立设备技术台帐、运行日志和检修维护台帐； 2）每月应进行一次设备巡回检查。检查的内容应包括自动化系统的所有设备和设施，检查的项目有测点设备的运行环境，自动化系统设备的运行环境，埋设电缆地面有无塌陷，固定电缆的卡环有无掉落等；对具体的仪器和系统应按其对运行环境要求进行逐项检查，对存在的异常情况应及时进行缺陷消除； 3）严格计算机安全管理。对观测资料及系统的相关数据资料等应建立定期或不定期备分管理制度，严防资料丢失。当计算机因病毒或其他原因影响正常运行，需要

5、重新安装操作系统和监测系统软件时，应有备用计算机替代，任何情况下监测资料都不得中断； 4）自动化系统的运行维护管理是确保系统正常运行的关键，在运行中应不断积累和总结经验，归纳出现故障的类型和处理方法，对本手册进行补充和完善。2 系统布置李家峡水电站大坝安全自动化监测系统包括：垂线系统、静力水准系统、扬压力系统、内观系统四个部分。2.1 垂线系统布置李家峡水电站共布置了7组垂线，分别在拱坝的两岸坝肩（左重力墩1段和右1坝段），拱冠（11坝段），和1/4拱处（6坝段和16坝段），以及F7断层和左重力墩3段。11坝段共设基础倒垂1组3条，孔深分别为25m、45m、65m，相应锚固点高程分别为2010

6、m、1990m、1970m；其余垂线各设一条倒垂，除16坝段倒垂线锚固高程为2037m外，其余垂线锚固点高程均为2029m。为了监测左岸坝肩岩体的变位，在左岸重力墩3段外侧布置有0垂线，挂点高程为2185m，锚固点高程为2029m，共计32个测点，垂线的位置和线体参数如表2-1、表2-2所示。表2-1 垂线参数表编号PL3-4PL3-5PL0-4PL1-4PL2-1PL3-1垂线位置2059层11#坝段2035层11#坝段2059层重3#坝段2059层重1#坝段2150层16#坝段2150层11#坝段悬挂点高程(m)208720872087208721852185测点高程(m)20602059

7、2060206021512151垂线长度(m)27 28 27 27 34 34 编号PL0-3PL2-3PL5-3PL4-3PL4-1PL5-1垂线位置2087层重3#坝段2087层16#坝段2087层1#坝段2087层6#坝段2150层6#坝段2150层1#坝段悬挂点高程(m)2114.02114.02114.02114.021852185测点高程(m)208820882088208821512151垂线长度(m)26.026.026.026.034.034.0编号PL1-3PL3-3PL1-1PL0-1PL2-2PL3-2垂线位置2087层重1#坝段2087层11#坝段2162层重1#坝

8、段2150层重3#坝段2114层16#坝段2114层11#坝段悬挂点高程(m)2114.02114.02185.02185.021502150测点高程(m)208820882157215121152115垂线长度(m)26.026.028.034.035 35 编号IP3-1IP3-2IP3-3IP0-1IP5-1-2IP1-1垂线位置2035层11#坝段2035层11#坝段2035层11#坝段2059层重3#坝段2059层1#坝段2059层重1#坝段孔底高程(m)2016 1996 1976 2029 2029 2029 测点高程(m)2036 2036 2036 2060 2060 206

9、0 垂线长度(m)20 40 60 31 31 31 表2-2 垂线参数表编号PL0-2PL1-2PL4-2PL5-2IP4-1IPF7垂线位置2114层重3#坝段2114层重1#坝段2114层6#坝段2114层1#坝段2087层6#坝段2114层1#坝段孔底高程(m)21502150215021502029 2029 测点高程(m)21152115211521152088 2088 垂线长度(m) 35 35 35 35 59 59 编号IP2-11P5-1-1垂线位置2087层16#坝段2087层1#坝段孔底高程(m)2029 2029 测点高程(m)2088 2088 垂线长度(m) 5

10、9 59 （垂线参数表排列次序依据？）2.2 静力水准系统布置李家峡水电站在2059m、2114m、2150m高程坝内灌浆廊道布设安装了南瑞公司JS电容式静力水准观测系统，纳入自动化观测的共50个测点。测点信息如表2-3、2-4、2-5所示。表2-3 2059廊道静力水准测点信息表测点号坝段（位置）测点号坝段（位置）JS01右岸基础JS1313JS02右岸基础 JS1515JS03右岸基础JS1615JS047JS17左岸基础JS057JS18左岸基础JS079JS19左岸基础JS0910JS20左岸基础JS1010JS21左岸基础JS1111表2-4：2114廊道静力水准测点信息表测点号坝段

11、测点号坝段JS22右岸基础JS3711JS23右岸基础JS3811JS24右岸基础JS3912JS254 JS4114JS264JS4214JS285JS4314JS295JS4516JS306JS4718JS328JS48左岸基础JS3410JS49左岸基础JS3510JS50左岸基础JS3610JS51左岸基础表2-5 2150廊道静力水准测点信息表测点号坝段（位置）测点号坝段（位置）JS62右岸基础JS6719#坝段JS631#坝段JS6820#坝段JS642#坝段JS69重1#坝段JS652#坝段JS70重2#坝段JS663#坝段2.3 扬压力系统布置扬压力观测系统接入自动化测点有38

12、支，另在2035层廊道11#、12#坝段埋设安装3支渗压计。测点安装仪器为美国基康公司生产的GK4500S型渗压计，测点信息如表2-6所示。表2-6 扬压力测点信息表序号编号部位孔口高程（m）1Y2-12150m层右岸灌浆廊道2150.4742Y3-12150m层右岸灌浆廊道2150.4283Y19-12150m层左岸灌浆廊道2150.4024Y20-12150m层左岸灌浆廊道2150.3255Y4-12114m层右岸灌浆廊道2114.0976Y4-22114m层右岸横向排水廊道2114.4047Y18-12114m层左岸灌浆廊道2114.6508Y18-22114m层左岸横向排水廊道2115

13、.1079Y5-12087m层右岸灌浆廊道2087.72710Y5-22087m层右岸横向排水廊道2087.72711Y6-12087m层右岸灌浆廊道2087.67712Y6-22087m层右岸横向排水廊道2087.71913Y16-12087m层左岸灌浆廊道2087.88014Y16-22087m层左岸横向排水廊道2087.59815Y17-12087m层左岸灌浆廊道2087.87016Y17-32087m层左岸横向排水廊道2087.74317Y17-42087m层左岸灌浆廊道2087.67418Y17-52087m层左岸横向排水廊道2088.74519Y17-62087m层左岸灌浆廊道20

14、87.62520Y7-12035m层2059m层右岸爬坡廊道2056.69821Y7-22030m层2059m层右岸爬坡廊道2054.36822Y8-12035m层2059m层右岸爬坡廊道2043.11923Y8-22030m层2059m层右岸爬坡廊道2041.36624Y14-12035m层2059m层左岸爬坡廊道2037.91925Y14-22030m层2059m层左岸爬坡廊道2038.09026Y9-12035m层灌浆廊道2036.24727Y10-12035m层灌浆廊道2036.24528Y10-22030m层9#10#坝段骑缝廊道2031.79929Y10-52035m层灌浆廊道20

15、36.44630Y10-62030m层灌浆廊道2031.77731Y11-42030m层灌浆廊道2032.10332Y12-32035m层灌浆廊道2032.50033Y13-12035m层灌浆廊道2037.58534Y15_12035m层2059m层左岸爬坡廊道2055.34935Y9-22030m层排水廊道2031.86036Y13-22030m层排水廊道2032.50037Y11-22030m层灌浆廊道2032.04738Y12-22030m层灌浆廊道2032.25139PJ11-12035m层灌浆廊道孔口高程40PJ11-22035m层灌浆廊道41PJ12-12035m层灌浆廊道2.4

16、内观系统布置李家峡水电站内部观测仪器均为差动电阻式仪器，主要用于监测坝体及其基础内部的接缝开合度、渗流、应力应变及温度。设计按“三梁”、“四拱”方式布置（“三梁”分别为6坝段、11坝段、16坝段，“四拱”分别为2058.00m、2083.00m、2110.00m、2150.00m高程），除布置在主坝的仪器外，还在厂房2047m电缆层和2029m阀门室布置有差动电阻式仪器。因此在主坝及厂房内共布设有测缝计、错动议、应变计组、无应力计、温度计、压应力计、土压计、渗压计、钢筋计、钢板计、岩石变位计等，接入自动化系统内观仪器测点共计1187支。（此数据进一步核实，准确统计改造后内观仪器的总数）2.5

17、自动化观测系统设备布设李家峡大坝自动化监测系统网络采用LN1018-开放型分布式智能数据采集网络，由于现场测点分散，将李家峡大坝网络分为ABC三个网段，按物理位置划分为：1#坝段9#坝段为A网段；10#坝段12坝段为B网段；13#坝段重力墩为C网段。其中A网段兼顾厂房网架内部观测仪器，B网段兼顾1#机压力钢管伸缩节与尾水管内部观测仪器。ABC三网供电方式采用树形结构，主供电线路为：主厂房6楼保护室BP57盘柜6楼监控机房电源盘柜通过主厂房电缆竖井引至2047层穿过2047层电缆平洞，引至2059层8#坝段主坝电缆竖井从2059层通过主坝8#坝段电缆竖井，引至2087层8#坝段电缆竖井门口从20

18、87层通过主坝8#坝段电缆竖井，引至2114层8#坝段电缆竖井门口从2114层通过主坝8#坝段电缆竖井，引至2150层8#坝段电缆竖井门口从2150层8坝段电缆竖井门口水平向引至11#坝段3#垂线室引至19#坝段41#MCU引至左岸重力墩45#MCU引至坝顶上游9#MCU。主坝各层廊道供电路线：主坝各层廊道实行分层供电。各层廊道电源从主供电线路中设置在8#坝段电缆竖井门口设置的电源配电箱中接引，水平向向各MCU和垂线坐标仪供电。信号传输网络结构采用A、B、C三网结构。自动化监测网络系统由大坝现场、监控中心两部分组成，监控中心设在后方水工办公楼二楼，在前方副厂房6楼机房增设485信号转换器、48

19、5中继器、光端机等设备，利用前后方已有的光缆实现与监控中心之间的数据通讯。 表2-7 监测项目和测点信息表监测项目设备名称设备型号单位数量备注内观自动化采集单元LN1018- MCU-R台62测量范围：电阻比0.81.2；电阻0120垂线自动化采集单元LN1018- MCU-D台3测量范围：5V，2V，500mV,420mA垂线双管标光电式坐标仪LN2002A-I台32测量范围：50mm50mm；灵敏度：0.02mm；精度：0.1mm静力水准自动化采集单元LN1018- MCU-V台6测量范围：5V，2V，500mV,420mA电容式静力水准变送器NDA1340台60量程：0mm20mm；分辨

20、率：0.02mm；精度：0.1mm渗流自动化采集单元LN1018- MCU-VB台7测量范围：频率4004500Hz；温度-50150渗压计4500S支38标准量程：70175Kpa；灵敏度：0.025%F.S；精度：0.1%F.S 自动采集单元是自动化系统数据采集前端，负责接收工控机发送的采集指令并执行反馈采集数据。设备包括MCU采集模块、端子排、避雷器、朝阳电源（变压器）、蓄电池、开关电源（静力水准专用）。 内观自动采集单元中端子排接入线路包括电源线、网线（输入、输出）。电源经由避雷器接入朝阳电源模块，朝阳电源模块将220V变压为12V与13.8V两种电压，其中13.8V电压供蓄电池充电，

21、12V电压供MCU主板。蓄电池在220V交流电源断电时为MCU主板供电。MCU设有仪器采集通道端口与下端差动电阻式仪器连接，直接测量仪器物理量。 垂线采集单元与内观采集单元配置、功效基本相同，MCU采集通道端口按物理位置接引CCD垂线坐标仪信号传输网线。垂线坐标仪使用电源为220V交流电源，由各网段供电电缆分线接引。 静力水准采集单元除了拥有内观采集单元内部的所有器件外，还加设有开关电源，其功效为将220V交流电转换为直流12V电压，该电压为MCU在测线路内所有静力水准仪工作电源。 扬压力采集模块总体布置及功效与内观采集模块相同。2.6 LN1018-开放型分布式智能数据采集网络2.6.1系统

22、构成及典型布置2.6.1.1 LN1018-型开放型分布式工程安全监测网络由以下部件构成：(1)测量单元（即LN1018-MCU）LN1018-MCU R型 LN1018-MCU V型LN1018-MCU VB型 LN1018-MCU D型(2)双芯网络线（RVVP 21.0mm2）(3)网络设备（RS485/CANbus隔离接口光缆接口无线收发接口中继接口）(4) “无人值守”测控软件系统及数据处理分析软件系统2.6.1.2系统主要功能特点（1）位于工程现场的测量单元（MCU）可接入不同类型的传感器：差动电阻式仪器和振弦式仪器（如应变计、测缝计、渗压计、钢筋计、压应力计等）以及输出标准信号的

23、垂线、引张线坐标仪，静力水准传感器，压阻式扬压力、绕坝水位、渗漏量传感器。（2）易维护、易扩充，任何一个局部故障与正常维修，不影响全体系统的运行。（3）系统测量单元（MCU）通讯协议（LN Net2.）对用户开放。（4）系统各种软件系统均在WindowsNT或98平台下，采用VB、VC开发，采用通用的Windows数据库，ASC码程控命令对用户公开。（5）系统（MCU）采用可根据仪器绝缘情况自动调整激励的技术，提高测量精度。（6）系统（MCU）内防潮与外防潮相结合，抗潮湿能力极强。（7）采集速率快，通讯速率高，智能处理功能强大，每个MCU有历史数据存储区32KB。（8）支持电缆、光纤、无线通讯

24、方式，为系统布置提供了较强的灵活性。（9）支持电池电源备用系统，发生停电时，无间隙自动切换至备用电池供电。2.6.1.3系统主要技术指标（1）通信协议：RS-485/CANbus，延长通信距离。（2）可挂接1128个测量单元（MCU）稳定通信。（3）网络通讯速率：300bps192000 bps（推荐2400bps）。（4）每个测量单元（MCU）可测：2060支传感器。（5）工作环境：温度-20+50，湿度小于95%。（6）抗雷击电压：1000V/S。（7）平均无故障时间（MTBF）28000小时。（8）工作方式：连续。2.6.2 LN1018-II测量单元（MCU）2.6.2.1内观差阻式仪

25、器测量单元（型号：LN1018-II MCU R）该测量单元由主机板、传感器接线板、电源、蓄电池、防雷器、防水机箱组成，其内部结构与外观照片见下图MCU外观照片 MCU内部结构照片1) 可接入国内外各厂家多种阻值的差阻式仪器，仪器种类有应变计，无应力计，位移计，测缝计，渗压计，钢筋计，锚索测力计，钢板计等。2) 具备RS485/CANbus网络接口；3) 断电保护及Watchdog功能；4) 内防潮功能；5）定时自动采集和实时采集功能；6）独立CPU、内存、时钟功能。主要技术指标（1）测量范围：电阻比 0.8000-1.2500 电阻 0-120.00（2）测量精度：电阻比0.01% 电阻 0

26、.01（3）分辨率（A/D）：18位（4）测量通道数：2060个，差阻式仪器占两个通道，电阻式仪器占一个通道。工作环境：温度-20+50，湿度小于95%工作电压：AC220V10%或电池供电配12V 7AH电池，可断电情况下可工作24小时。尺寸：600600210（mm）安装及接线方式接线方式如下：2.6.2.2振弦式仪器测量单元（型号：LN1018-II MCU VB）主要功能（1）可接入国内外各厂家单双线圈多种激励方式的振弦式仪器，仪器种类有应变计，无应力计，位移计，测缝计，渗压计，钢筋计，锚索测力计，钢板计等。（2）其它功能、外形外观与LN1018-II MCU R型相同。主要技术指标测

27、量范围： 频率 400Hz4500Hz（单线圈仪器）温度 -50150（半导体温度计）测量精度： 频率 0.05%F.S 温度 0.1，0.3，0.5分辨率： 频率 0.25us/255 温度 0.1，0.05测量通道数：1632通道工作环境：温度-20+50，湿度小于95%工作电压：AC220V10%或电池供电配12V 7AH电池，可断电情况下可工作24小时。尺寸：600380210（mm）重量：约30kg安装及接线方式安装方法与LN1018-II MCU R型相同。接线方式如下：2.6.2.3标准数字量测量单元（型号LN1018-II MCU D）主要功能（1） 可接入各种类型现场标准总线

28、接口（如RS485，RS232等）的传感器，并提供可控的AC、DC输出。（2） 其它功能、外形外观与LN1018-II MCU R型相同主要技术指标测量范围：与智能传感器同测量范围；测量精度：与智能传感器同精度；测量通道数：164通道；接口标准：RS485、或RS232等；工作环境：温度-20+60，湿度小于95%；工作电压：AC220V10%或蓄电池供电，断电情况下可工作24小时；尺寸：600380210mm；重量：约20kg。安装及接线方式 2.6.2.4标准模拟量测量单元（型号LN1018-II MCU V）主要功能（1） 可接入各种输出标准模拟量信号传感器，提供DC激励。（2） 其它功

29、能、外形外观与LN1018-II MCU R型相同。主要技术指标：测量范围：5V，2V，5V，420mA等。测量精度：0.05%。分辨率：18位测量通道数：2060通道激励输出：DC1524V工作环境：温度-20+60，湿度小于95%工作电压：AC220V10%或电池供电配DC12V 7AH电池，断电情况下可工作24小时。尺寸：600600210（mm）重量：约20kg安装及接线方式安装方法与LN1018-II MCU R型相同。 接线方式如下3 观测与资料计算3.1垂线观测与成果计算 垂线遥测采用垂线仪观测 (原理、观测要求见附录A)，垂线人工观测采用垂线瞄准器 (原理、观测要求见附录B),

30、观测前应检查垂线有无异常，正常时可开始观测。人工观测每一测次应观测两测回，两测回观测值之差不得大于0.15mm。分别计算上下游方向X和左右岸方向Y的位移值。 位移值=首次值-本次观测值3.2静力水准的观测3.2.1静力水准的自动化观测 自动化观测前应进行仪器的灵敏度系数标定，按附录C中静力水准自动化观测方法进行观测。3.3扬压力观测3.3.1 扬压力自动化观测 扬压力自动化观测按附录F相关要求进行。3.3.2 扬压力人工观测（1）进行观测的前一天，由观测员将用来测量扬压力的仪器工况进行检查是否完好。（2）采用压力表测量测压管内水压时，压力值应读到最小估读单位；（3）采用电测水位计量测测压管水位

31、时，应将测头缓慢放入管内，当值开始反应时，测量出口管至孔内水面的距离，两次读数差不应大于1cm。3.4 内观观测1)应按规定的测次和时间进行观测，相关项目应同时监测；2）观测用的直读仪表应每月进行一次准确度检验，检验结果应详细记录；3）观测中原始记录应注明仪器异常、仪表故障或其它影响正常观测的异常情况；4）所有仪器设备的标牌应完整，字迹清晰；5）集线箱和测控装置等应保持干燥，对出现的渗水情况应及时采取催时进行处理。6）内观的资料计算和精度控制应按混凝土坝安全监测技术规范的有关要求进行。4 自动化观测系统软件运用4.1数据采集实现了对MCU设备的数据采集、入库、动态过程线、任务设置、入库参数设置

32、、环境量设置、MCU管理、运行日志等功能。点击【入库】菜单下的【数据采集】，打开数据采集窗口，界面如下图：4.1.1.测点数据采集： 测点数据采集又分为巡测和选测，巡测是对所有配制了MCU及相关通道的测点进行数据测集，选测是在其中选择个别的测点进行数据采集。 点击【巡测】或【选测】按钮，测点将加载到待采集测点列表处。点击【采集】按钮，系统将对所有待采集测点进行数据采集。采集完成后，数据显示在右面的采集数据区域的。界面如下图：点击【历史数据】按钮，弹出设置对话框。填入采集数据的开始位置和数据条数，点击【确定】按钮，将对所有待采集测点进行历史数据采集。开始位置指 MCU 设备中存储历史数据的位置，

33、数据越小距离当前时间越近；数据条数指从开始位置往后的几条记录。采集历史数据完成后的界面如下：实时采集和历史数据采集都是人工干预后采集到的测点数据，点击【保存】按钮，将这些数据保存到数据库中。 在【采集】按钮的下拉菜单中，还有【开始循环采集】、【暂停循环采集】、【重新加载过程线】。点击【开始循环采集】按钮，弹出对话框，输入采集间隔，一般设置为 0就可以。设置完成后点击【确定】按钮，将对待采集测点进行实时循环采集，并实时画出动态过程线。界面如下：点击【采集】按钮下拉菜单中的【暂停循环采集】，则停止对待采集测点的实时采集和动态过程线。 点击【采集】按钮下拉菜单中的【重新加载过程线】，则动态过程线被初

34、始化且清空，等待添加实时采集的测点数据。 点击【设置】按钮，弹出如下对话框，设置采集历史数据的数据条数。 点击【清除】按钮，清除待采集测点中的所有测点。点击【保存】按钮，则保存实时采集，历史数据采集到的测点到数据库。4.1.2.任务设置： 任务设置主要是定义自动采集任务，哪些测点什么时间，定时去自动采集，采集到的数据需经过入库判断和计算，将正确的数据存入观测数据库，异常的数据保存到报警库。 点击【任务设置】，弹出任务设置对话框。可对任务的进行添加、编辑、删除、保存操作。界面如下：点击【添加】按钮，弹出添加任务的对话框。如下图：填入任务名称、频率、基准时间、启用、选择测点，完成设置后点击【确定】

35、按钮，返回到任务设置对话框。4.1.3.MCU管理：主要是设备的配制和调试。包括对MCU设备的增加、编辑、删除。以及对设备的调试和内部参数的设置：如设置采集周期、地址、校时、通道工作模式、取参数、连机检查等。 点击【MCU管理】按钮后，弹出如下界面：左边是MCU列表，右边是MCU对应的命令界面。在MCU列表下面有采集服务器选择框，显示的MCU是为选框中显示的采集服务器配制的。 点击选择采集服务器旁的 按钮，弹出采集服务器管理窗口，包括了对采集服务器的增加、编辑、删除的功能。 下面是添加采集服务器窗口：填入服务器名称、远程地址、串口名称，采集间隔（默认0），然后点击【确定】按钮，采集服务器就添加

36、完成。 返回到MCU配制和调试对话框。点击【通讯设置】，可设置当前采集服务器的通信参数，如采集服务器名称、串口、采集间隔。 【打开串口】、【关闭串口】按钮可设置 MCU设备与PC是通过或断开。【联机巡检】就是对当前采集服务器下所有的MCU进行连机检测，如果连机成功，则在MCU前显示“对号”，否则显示“错号”，如下图所示。4.1.4.环境量设置： 主要功能是完成测点数据列和环境量的关联。这样自动化监测采集到的数据就会自动保存到环境量的库里。 点击【环境量设置】按钮，弹出如下对话框： 选择测点和数据列，点击【确定】完成设置。4.1.5.运行日志： 主要功能是查询采集任务的自动运行情况：什么时候开始

37、自动采集任务、什么时候完成自动采集任务、入库判断和计算是否有异常、串口是否异常等。 点击【运行日志】按钮，弹出运行日志界面。如下图：4.1.6.入库参数设置：主要功能是用于设置测点数据列的最大最小值、变化率、历史最大最小值。这些设置后，就会用于自动采集任务的入库判断。采集到的测点数据凡是符合这些设置的则保存的观测库，否则保存到报警库中。在报警处理模块中的可人为干预修改值，重新保存到观测库中。当采集到的数据与此处设置的最大最小值相等、变化率为0、历史最大最小值相等则不对数据做入库判断。 点击【入库参数】按钮，弹出入库参数设置界面。如下图：左边是测点浏览器，右边是测点数据列的极值设置。用户直接在表

38、格中编辑测点数据列的极值，编辑完成后单击【保存】按钮即可。在左边选择测点，然后点击【生成极值】按钮，则根据数据库中现有的测点数据，来生成该测点的极值，也可进行编辑，然后点击【确定】按钮，将设置保存到数据库里，但是这样会覆盖以前极值表里该测点的极值设置。点击【生成极值】后的界面如下图所示：4.1.7 用户管理 对用户、用户权限和用户角色进行管理。 本系统设三级权限：一是浏览权限，可以浏览系统中所有信息，但是不能做任何修改；二是监测管理员权限，可以对监测系统进行设置和维护以及对采集的数据进行编辑修改等；三是系统管理员权限，拥有本系统最高权限，除具备监测管理员的全部权限外，还可以对系统总参数及系统设

39、置、用户及其权限等进行管理。 点击【选项】菜单下的【用户管理】，打开用户管理窗口，界面如下图：1.管理用户信息： 选择用户信息标签，点击窗口顶端的【添加】、【编辑】、【删除】按钮来添加、编辑和删除用户信息。下图为添加用户窗口：填写相关信息。要注意的是：用户要被批准登录才可以正常进入系统；如果用户被勾选了锁定,则暂时不能登录系统；完成基本信息填写后，还需要添加用户的角色信息：点击【添加】按钮，可以为用户添加已建立的角色信息。完成后，点击【确定】按钮，用户创建成功。选择已建立的用户，然后点击【编辑】按钮，可对其进行编辑。2.管理角色信息： 选择角色信息标签，点击窗口顶端的【添加】、【编辑】、【删除

40、】按钮来添加、编辑和删除用户的角色信息。下图为添加角色信息窗口：填写相关信息。在权限信息处选择（可一次多选）要添加的权限移至右侧，然后勾选相应权限或者点击右键中的【增加权限】。完成后，点击【确定】按钮，添加用户角色信息完成。 选择已建立的角色，然后点击【编辑】按钮，可对其进行编辑。4.4 测点浏览器 测点浏览器用于对现有测点按分类进行树状显示，并可以对所需要的测点进行过虑，同时还可以与其他部分模块进行配合使用，完成相应的数据操作。界面如下图：在测点树中点击一个分类后显示相应的测点，选中测点则会在下端显示出该测点的编码，测点的颜色标识出其状态信息（测点是否正常）。 通常系统在运行时该模块就已经被
