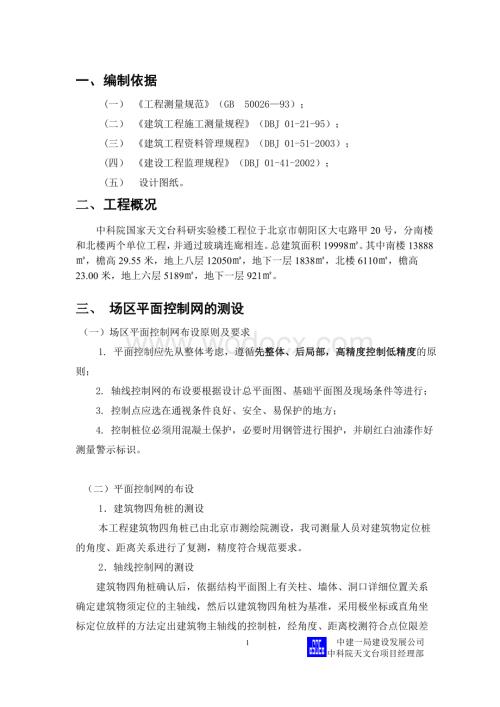

1、一、 编制依据(一） 工程测量规范（GB 5002693）；(二） 建筑工程施工测量规程（DBJ 01-21-95）；(三） 建筑工程资料管理规程（DBJ 01-51-2003）；(四） 建设工程监理规程（DBJ 01-41-2002）； (五） 设计图纸。二、 工程概况中科院国家天文台科研实验楼工程位于北京市朝阳区大屯路甲20号，分南楼和北楼两个单位工程，并通过玻璃连廊相连。总建筑面积19998。其中南楼13888，檐高29.55米，地上八层12050，地下一层1838，北楼6110，檐高23.00米，地上六层5189，地下一层921。三、 场区平面控制网的测设 （一）场区平面控制网布设原则

2、及要求 1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则； 2. 轴线控制网的布设要根据设计总平面图、基础平面图及现场条件等进行； 3. 控制点应选在通视条件良好、安全、易保护的地方；4. 控制桩位必须用混凝土保护，必要时用钢管进行围护，并刷红白油漆作好测量警示标识。 （二）平面控制网的布设1建筑物四角桩的测设本工程建筑物四角桩已由北京市测绘院测设，我司测量人员对建筑物定位桩的角度、距离关系进行了复测，精度符合规范要求。2轴线控制网的测设建筑物四角桩确认后，依据结构平面图上有关柱、墙体、洞口详细位置关系确定建筑物须定位的主轴线，然后以建筑物四角桩为基准，采用极坐标或直角

3、坐标定位放样的方法定出建筑物主轴线的控制桩，经角度、距离校测符合点位限差要求后，作为建筑物的轴线控制网。轴线控制网如下图：建筑平面控制网的精度技术指标应符合下表的规定：等 级测角中误差（m）边长相对中误差（k）二 级121/15000四、高程控制网的建立为保证工程施工的竖向精度，每一工程应布设3个高程控制点组成高程控制网。高程控制网由建设单位委托北京市测绘院测设。为方便施工标高的控制，可依据高程基准点往现场引测工程0.00高程控制点，0.00高程控制点布设在通视良好、便于保存的位置。结构在施工中存在与原有建筑物楼地面标高交接的问题，测量放线时应注意校核新旧楼标高的一致性。南楼与已建LAMOST

4、实验楼的标高交接：根据北京市测绘设计院提供的基准点实测现状LAMOST实验楼0.000为45.710m。比原有设计和新建实验楼南楼0.000（45.750m）低40mm。根据设计提供新老楼予留20mm沉降量，即新楼0.000高于原有建筑20mm。且按LAMOST实验楼现有实际0.000（45.710m）为依据上反20mm。实验楼北楼与本部已建实验楼：根据北京市测绘设计院提供的基准点实测现状本部实验楼0.000为45.540m。根据设计提供新老楼予留20mm沉降量，即新楼0.000高于原有建筑20mm，在现状本部实验楼0.000为45.540m基础上上调20mm。五、0.00以下施工测量（一）平

5、面放样测量1、 开挖线放样。首先根据轴线控制桩投测出控制轴线，然后根据开挖线与控制轴线的尺寸关系放样出开挖线，并撒出白灰线作为标志。当基槽开挖到接近槽底设计标高时，用经纬仪根据轴线控制桩投测出基槽边线和集水坑开挖边线，并撒出白灰线指导开挖。2、 轴线投测：基础防水保护层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。细部放样示例：3、 当每一层平面或每一施工段测量工作完成后，必须进行自检，自检

6、合格后及时填写楼层放线记录表、施工测量放线报验表报监理验线，验线合格后，进行下一步施工；4、 验线时，允许偏差如下：主轴线间距允许偏差（mm）L 30 m530mL 60m10 60m90m20 （二）0.00以下结构施工中的标高控制1、高程控制点的联测。在向基坑内引测标高时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的标高；2、基坑标高基准点的引测。引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上，并标明标高数据；3、土方开挖标高控制。在土方开挖即将挖到设计底标高时，测量人员要对

7、开挖深度进行实时测量，即以引测到基坑的标高基准点为依据，用S3水准仪抄测出挖土标高，并撒出白灰点指导清土人员按标高清土；4、施工标高点的测设。施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。施工标高点测设在柱钢筋的侧立面上，并用红油漆作好标记；5、 标高抄测的精度应控制在允许范围内，如下表所示：高度H允许偏差（mm）每层3H 30 m530mH 60m10 60m90m20 六、0.00以上施工测量（一）平面控制测量本工程各建筑物0.00以上的轴线传递采用激光经纬仪竖向投测法进行。1、平面控制网的布设1）内控点布设平面内控点的布设，由测量项目经理根据地上部分施工流

8、水段的划分确定，每一流水段至少布设3个点。2）埋件的埋设内控点所在首层楼板相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出f150mm孔洞，以便轴线向上投测。3）预埋件作法预埋铁件由1001008mm厚钢板制作而成，在钢板下面焊接F12钢筋，且与首层楼板钢筋绑扎牢固并随楼板一同浇筑砼。预埋件示意图4）控制点的测设待预埋件埋设完毕后，将内控点所在纵横轴线分别投测到预埋铁件上，并用TOPCON 601全站仪进行测角、测边校核，精度合格后作为平面控制依据。内控网的精度不低于轴线控制网的精度。内控点如下图： 5）激光接收靶激光接收靶由30030

9、05mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。接收靶示意图 2、内控点竖向投测首先将TDJ2激光经纬仪安置在首层控制点上，对中整平后，将竖直度盘置为00000，打开电源开关，仪器发射激光束，穿过楼板预留洞直射到激光接收靶上，激光经纬仪操作人员首先调整焦距使激光束聚焦成光点，然后转动仪器，激光点在接收靶上的轨迹形成圆圈，上面操作接收靶人员见光后挪动接收靶，使靶心与圆心重合，此时固定靶位，接收靶中心即控制点位置。轴线投测时，测量人员互相之间用对讲机进行联络。轴线竖向投测示意图3、轴线竖向投测的允许误差：项 目允许误差(mm)每 层3高度（H）H30m530mH60m106

10、0mH90m1590mH20 4、作业层轴线、细部线放样轴线控制点投测到施工层后，将经纬仪分别置于各点上，检查相邻点间夹角是否为90，然后用检定过的50m钢尺校测相邻两点间水平距离，检查控制点是否投测正确。控制点校测合格后依据控制点与轴线的尺寸关系放样出轴线。轴线测放完毕并自检合格后，以轴线为依据，依图纸设计尺寸放样出柱边线、洞口边线等细部线。（二）高程的传递1、首先从高程控制点将高程引测到首层便于向上竖直量尺处，校核合格后作为起始标高线，并弹出墨线，用红油漆标明高程数据；2、标高的竖向传递，用钢尺从首层起始标高线竖直量取。钢尺需加拉力、尺长、温度三差改正；3、施工层抄平之前，首先校测首层传递

11、上来的三个标高点，当较差小于3mm时，取其平均高程引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置；4、当每一层平面标高抄测工作完成后，必须进行自检，自检合格后及时填写楼层标高抄测记录表、施工测量放线报验表报监理验线，验证合格后，进行下一步施工；5、标高竖向传递的允许误差如下表：项 目允许误差(mm)每 层3高度（H）H30m530mH60m1060mH90m1590mH20七、测量技术资料编制、管理本工程的测量技术资料编制、管理依据建筑工程资料管理规程（DBJ 01-51-2003）进行，提供的测量资料包括：（一） 施工测量放线报验表（B2-2 A2监）（二） 工程定位测量记录（C

12、3-1）；（三） 基槽验线记录（C3-2）；（四） 楼层平面放线记录（C3-3）；（五） 楼层标高抄测记录（C3-4）；（六） 建筑物垂直度、标高观测记录（C3-5）；八、人员组织及设备配置 （一）人员组织根据本工程测量放线的工作量和工作难度，本工程的测量人员安排如下：测量项目经理1名，按照技术方案组织工作安排、设备管理、现场安全管理、工作质量、工作进度以及测量技术资料的编制；测量放线工2名，负责测量放线操作；（二）设备配置 编号设备名称精度指标数量用途1Topcon-601全站仪2mm+2ppm1台前期工程控制定位2TDJ2E电子经纬仪21台施工放样3S3水准仪2mm1台标高控制450m钢尺
