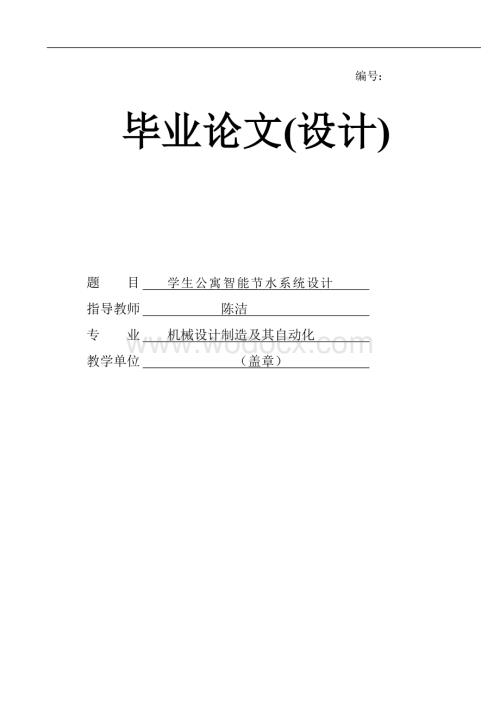

1、 编号: 毕业论文(设计)题 目 学生公寓智能节水系统设计 指导教师 陈洁 专 业 机械设计制造及其自动化 教学单位 （盖章） 学院毕业论文（设计）开题报告书 二0一二年4月10日院（系）机电工程系专 业机械设计制造及其自动化姓 名 学 号 论文（设计）题目学生公寓智能节水系统设计一、选题目的和意义中国是一个干旱缺水严重的国家，淡水资源总量为28000亿立方米，占全球水资源的6，仅次于巴西、俄罗斯和加拿大，居世界第四位，但人均只有2200立方米，仅为世界平均水平的14、美国的15，在世界上名列121位，是全球13个人均水资源最贫乏的国家之一。扣除难以利用的洪水泾流和散布在偏远地区的地下水资源后

2、，中国现实可利用的淡水资源量则更少，仅为11000亿立方米左右，人均可利用水资源量约为900立方米，并且其分布极不均衡。到20世纪末，全国600多座城市中，已有400多个城市存在供水不足问题，其中比较严重的缺水城市达110个，全国城市缺水总量为60亿立方米。 专家们警告：“20年后中国将找不到可饮用的水资源”。美国民间有影响的智囊机构世界观察研究所发表的一份报告中称：“由于中国城市地区和工业地区对水需求量迅速增大，中国将长期陷入缺水状况。”中国的黄河在过去的10多年年年断流，其中1997年断流226天。流经中国一些人口稠密集地区的淮河去年也断流了90天。根据卫星拍摄的照片，数百个湖泊正在干涸，

3、一些地方性的河流也在消失。目前全国600多座城市中，有300多座城市缺水，其中严重缺水的有108个。其中北京市的人均占有水量为全世界人均占有水量的113，连一些干旱的阿拉伯国家都不如。 我国大学院校近些年来在不断扩招，现在我国在校学生数量正逐年递增，这一庞大群体的用水量也不是一个小数目。高等学校中的需水用户很多，包括学生宿舍楼、教学楼、实验室、图书馆，食堂等，其中，学生宿舍楼的用水量占学校总用水量的65%一75%，是学校的用水第一大户。如今，大多数大中专院校学生宿舍楼中学生日常生活，诸如洗漱、清洁以及冲厕均直接来源于自来水，而后直接排入下水道。这其中冲厕用水便要占生活用水中不小的一部分，因此，

4、考虑到提高用水效率，可将学生洗漱、清洁用水经过简单处理之后用作冲厕水的来源，进而可以从中节约很大一部分清洁的自来水。很多学生同时也缺乏节水意识，洗刷洗衣服时水龙头很少及时关闭，导致大量水资源的浪费，可以设计节水装置提醒并帮助同学们主动节水。由于高等学校水费的承担者不是用户本人，因此，用户的节水意识比较差，水资源的浪费现象较为严重，在这点可以让学生自己缴纳水费，对提高节水意识作用很大。在水质要求不高的方面（如冲厕所）使用生活污水代替自来水，一方面可以节约自来水消耗，另一方面可以减少污废水的排放。建筑的自来水水价相对较高，且经济规模较低，使用污水对于用水管理者有明显的经济效益。二、本选题在国内外的

5、研究现状和发展趋势就目前来看，大学生节水意识普遍有待提高，对于大学生学生公寓节水系统的设计与研究还没有引起社会的广泛关注。现阶段，虽然一些研究人员提出及设计了一些公寓节水系统，但是仍然处在理论阶段或者实验阶段。然而，公寓生活用水尤其是大学生公寓用水浪费严重，在当今水资源紧缺的现状下，公寓智能节水系统的研究迫在眉睫，它的研究及应用在不久的将来会受到普遍关注，具有极其重要的意义。就它的发展趋势来看，公寓智能节水系统以后必将取代现今落后的供水系统，其特点预计朝三个方向发展：系统智能化;供水多样化；污水循环再利用。这三个特点在本设计论文中都将有一定的体现。三、课题设计方案 主要说明：研究（设计）的基本

6、内容、观点及拟采取的研究途径和方法。 一、设计内容本设计为学生公寓智能节水系统设计，以每个宿舍一间洗刷间一个水龙头为设计基础，设计思路包括四点： 1、水管在进入每个宿舍之前安装一个开关控制器，可以由PLC控制起停，也可以把检测到的开关信号传输给PLC。检测器内管道的流速已设计好。 2、在宿舍洗涮间安装一个红外线传感器，检测洗涮间是否有人。如果有人，宿舍供水传感器打开，如果没有人，宿舍供水传感器关闭。 3、当水龙头打开时，检测器检测到信号并输送给PLC，PLC开始计时。PLC持续计时一定时间若水龙头还打开，则检测器自动关闭停止供水，30秒后再继续供水。 4、污水循环再利用系统。设计一个新式水箱，

7、上一层的生活污水井简单处理后为下一层冲厕。 二、研究方法 采用观察实验的方法确定需要设定的水管流速及单位流量；用查阅资料的方法选定监测器；用CAD设计新式冲厕系统。四、计划进度安排 主要说明：起止时间及分阶段的进度要求。2011.122012.1选择论文方向，选择指导教师，确定论文题目2012.12012.2根据题目查找资料，分析资料2012.2102012.3.20完成开题报告2012.3.202012.3.30上交毕业论文设计思路报告2012.3.302012.4.10上交毕业论文中期检查报告2012.4.102012.4.20完成初稿2012.4.202012.4.30初稿修改五、主要参

8、考文献1郁汉琪.可编程序控制器原理及应用M.北京:中国电力出版社,2010.2.2宫淑贞 王冬青.电气控制及可编程控制器原理及应用M.北京:人民邮电出版社，2002.7.第1版3张华强.可编程序控制器课程设计及实验讲义J.威海:哈尔滨工业大学（威海） 2007.3.284刘笃仁 杨万海.在系统可编程技术及其器件原理与应用M.西安:西安电子科技大学出版社 1999.5.第1版指导教师意见及建议： 签名： 年 月 日教学单位领导小组审批意见： 组长签名： 年 月 日德州学院毕业论文（设计）中期检查表院(系)：机电工程系 专业：机械设计制造及其自动化 2012 年 4月 10日毕业论文（设计）题目：

9、学生公寓智能节水系统设计学生姓名刘晓东学 号200801703037指导教师陈洁职 称计划完成时间:2012年4月5日毕业论文（设计）的进度计划：2011.122012.1：选择论文方向，选择指导教师，确定论文题目；2012.12012.2：根据题目查找资料，分析资料；2012.2102012.3.20：完成开题报告；2012.3.202012.3.30：上交毕业论文设计思路报告；2012.3.302012.4.10：上交毕业论文中期检查报告。完成情况：到现在为止我学到了很多东西，查阅了很多的资料，知道了毕业论文的前期工作，了解了PLC的基本工作原理和发展前景。尤其是，我对三菱FX系列PLC有

10、了更全面更深入的了解。于此同时，完成了毕业论文的设计思路，了解了当前宿舍用水的状况及节水的途径。完成了开题报告，初步完成了毕业论文的基本框架。指导教师评议（指出优点和不足，如有其它建议，可另附页） 签 名： 年x月x日备 注：目录摘要及关键词11 引言11.1 课题的提出11.2 可编程序控制器的定义31.3 可编程序控制器的发展现状。1.4 可编程序控制器的前景。1.5三菱FX系列PLC简介。2 系统理论设计及方案确定52.1 水龙头单位流量的确定。2.2 个人每天用水量的确定。2.3 智能节水系统设计图。3 PLC硬件系统设计。3.1 PLC机型的选择。3.2PLC容量的估算。3.3 PL

11、C输入输出模块的确定。4 PLC软件系统设计74.1 系统软件设计分析。4.2 PLC控制系统程序流程图24.3 I/O口分配表 44.4 PLC控制程序梯形图。4.5 PLC控制程序指令表。5 PLC外围电气接口电路。6 污水再利用系统设计。6.1 水箱容量的确定76.2水箱结构及位置设计。6.3冲厕开关阀及自来水补给系统设计26.4 污水处理系统结构示意图4参考文献2谢辞4学生公寓智能节水系统设计刘晓东（德州学院机电系，山东德州，253023）摘要：本设计是对学生公寓智能节水系统的设计及研究，设计了PLC控制系统及污水再利用系统。PLC可以控制水龙头的起停，提醒同学们节水，并可以计算出每个

12、宿舍每个月的用水量，使用的检测器可以在市场上购得；设计了污水冲厕系统，利用上一层的生活污水为下一层冲厕。该设计旨在辅助同学们提高节水意识，节约用水。本设计为学生公寓智能节水系统设计，以每个宿舍一间洗刷间一个水龙头为设计基础，设计思路包括三点： 1、水管在进入每个宿舍之前安装一个开关控制器，可以由PLC控制起停，也可以把检测到的开关信号传输给PLC。检测器内管道的流速已设计好。 2、在宿舍洗涮间安装一个红外线传感器，检测洗涮间是否有人。如果有人，宿舍供水传感器打开，如果没有人，宿舍供水传感器关闭。 3、当水龙头打开时，检测器检测到信号并输送给PLC，PLC开始计时。PLC持续计时一定时间若水龙头

13、还打开，则检测器自动关闭停止供水，30秒后再继续供水。 4、污水循环再利用系统。设计一个新式水箱，上一层的生活污水井简单处理后为下一层冲厕。关键词:智能节水；PLC；间歇供水；污水冲厕1 引言1.1课题的提出中国是一个干旱缺水严重的国家，淡水资源总量为28000亿立方米，占全球水资源的6，仅次于巴西、俄罗斯和加拿大，居世界第四位，但人均只有2200立方米，仅为世界平均水平的14、美国的15，在世界上名列121位，是全球13个人均水资源最贫乏的国家之一。扣除难以利用的洪水泾流和散布在偏远地区的地下水资源后，中国现实可利用的淡水资源量则更少，仅为11000亿立方米左右，人均可利用水资源量约为900

14、立方米，并且其分布极不均衡。到20世纪末，全国600多座城市中，已有400多个城市存在供水不足问题，其中比较严重的缺水城市达110个，全国城市缺水总量为60亿立方米。 专家们警告：“20年后中国将找不到可饮用的水资源”。美国民间有影响的智囊机构世界观察研究所发表的一份报告中称：“由于中国城市地区和工业地区对水需求量迅速增大，中国将长期陷入缺水状况。”中国的黄河在过去的10多年年年断流，其中1997年断流226天。流经中国一些人口稠密集地区的淮河去年也断流了90天。根据卫星拍摄的照片，数百个湖泊正在干涸，一些地方性的河流也在消失。目前全国600多座城市中，有300多座城市缺水，其中严重缺水的有1

15、08个。其中北京市的人均占有水量为全世界人均占有水量的113，连一些干旱的阿拉伯国家都不如。 我国大学院校近些年来在不断扩招，现在我国在校学生数量正逐年递增，这一庞大群体的用水量也不是一个小数目。高等学校中的需水用户很多，包括学生宿舍楼、教学楼、实验室、图书馆，食堂等，其中，学生宿舍楼的用水量占学校总用水量的65%一75%，是学校的用水第一大户。如今，大多数大中专院校学生宿舍楼中学生日常生活，诸如洗漱、清洁以及冲厕均直接来源于自来水，而后直接排入下水道。这其中冲厕用水便要占生活用水中不小的一部分，因此，考虑到提高用水效率，可将学生洗漱、清洁用水经过简单处理之后用作冲厕水的来源，进而可以从中节约

16、很大一部分清洁的自来水。很多学生同时也缺乏节水意识，洗刷洗衣服时水龙头很少及时关闭，导致大量水资源的浪费，可以设计节水装置提醒并帮助同学们主动节水。由于高等学校水费的承担者不是用户本人，因此，用户的节水意识比较差，水资源的浪费现象较为严重，在这点可以让学生自己缴纳水费，对提高节水意识作用很大。在水质要求不高的方面（如冲厕所）使用生活污水代替自来水，一方面可以节约自来水消耗，另一方面可以减少污废水的排放。建筑的自来水水价相对较高，且经济规模较低，使用污水对于用水管理者有明显的经济效益。1.2可编程序控制器的定义 编程控制器(Programmable Controller)是计算机家族中的一员，是

17、为工业控制应用而设计制造的。早期的可编程控制器称作可编程逻辑控制器(Programmable Lo gic Controller)，简称PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称可作可编程控制器，简称PC。但是为了避免与个人计算机(Personal Computer)的简称混淆，所以将可编程控制器简称PLC 可编程控制器简称PC（英文全称：Programmable Controller），它经历了可编程序矩阵控制器PMC、可编程序顺序控制器PSC、可编程序逻辑控制器PLC（英文全称：Programmable Log

18、ic Controller）和可编程序控制器PC几个不同时期。为与个人计算机（PC）相区别，现在仍然沿用可编程逻辑控制器这个老名字。 1987年国际电工委员会（International Electrical Committee）颁布的PLC标准草案中对PLC做了如下定义：“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计

19、。1.3可编程序控制器的发展现状 世界上公认的第一台PLC是1969年美国数字设备公司（DEC）研制的。限于当时的元器件条件及计算机发展水平，早期的PLC主要由分立元件和中小规模集成电路组成，可以完成简单的逻辑控制及定时、计数功能。20世纪70年代初出现了微处理器。人们很快将其引入可编程控制器，使PLC增加了运算、数据传送及处理等功能，完成了真正具有计算机特征的工业控制装置。为了方便熟悉继电器、接触器系统的工程技术人员使用，可编程控制器采用和继电器电路图类似的梯形图作为主要编程语言，并将参加运算及处理的计算机存储元件都以继电器命名。此时的PLC为微机技术和继电器常规控制概念相结合的产物。 20

20、世纪70年代中末期，可编程控制器进入实用化发展阶段，计算机技术已全面引入可编程控制器中，使其功能发生了飞跃。更高的运算速度、超小型体积、更可靠的工业抗干扰设计、模拟量运算、PID功能及极高的性价比奠定了它在现代工业中的地位。20世纪80年代初，可编程控制器在先进工业国家中已获得广泛应用。这个时期可编程控制器发展的特点是大规模、高速度、高性能、产品系列化。这个阶段的另一个特点是世界上生产可编程控制器的国家日益增多，产量日益上升。这标志着可编程控制器已步入成熟阶段。 20世纪末期，可编程控制器的发展特点是更加适应于现代工业的需要。从控制规模上来说，这个时期发展了大型机和超小型机；从控制能力上来说，

21、诞生了各种各样的特殊功能单元，用于压力、温度、转速、位移等各式各样的控制场合；从产品的配套能力来说，生产了各种人机界面单元、通信单元，使应用可编程控制器的工业控制设备的配套更加容易。目前，可编程控制器在机械制造、石油化工、冶金钢铁、汽车、轻工业等领域的应用都得到了长足的发展。 我国可编程控制器的引进、应用、研制、生产是伴随着改革开放开始的。最初是在引进设备中大量使用了可编程控制器。接下来在各种企业的生产设备及产品中不断扩大了PLC的应用。目前，我国自己已可以生产中小型可编程控制器。上海东屋电气有限公司生产的CF系列、杭州机床电器厂生产的DKK及D系列、大连组合机床研究所生产的S系列、苏州电子计

22、算机厂生产的YZ系列等多种产品已具备了一定的规模并在工业产品中获得了应用。此外，无锡华光公司、上海乡岛公司等中外合资企业也是我国比较著名的PLC生产厂家。可以预期，随着我国现代化进程的深入，PLC在我国将有更广阔的应用天地。1.4可编程序控制器的前景 21世纪，PLC会有更大的发展。从技术上看，计算机技术的新成果会更多地应用于可编程控制器的设计和制造上，会有运算速度更快、存储容量更大、智能更强的品种出现；从产品规模上看，会进一步向超小型及超大型方向发展；从产品的配套性上看，产品的品种会更丰富、规格更齐全，完美的人机界面、完备的通信设备会更好地适应各种工业控制场合的需求；从市场上看，各国各自生产

23、多品种产品的情况会随着国际竞争的加剧而打破，会出现少数几个品牌垄断国际市场的局面，会出现国际通用的编程语言；从网络的发展情况来看，可编程控制器和其它工业控制计算机组网构成大型的控制系统是可编程控制器技术的发展方向。目前的计算机集散控制系统DCS（Distributed Control System）中已有大量的可编程控制器应用。伴随着计算机网络的发展，可编程控制器作为自动化控制网络和国际通用网络的重要组成部分，将在工业及工业以外的众多领域发挥越来越大的作用。1.5三菱FX系列PLC简介 FX系列PLC是由三菱公司近年来推出的高性能小型可编程序控制器，已逐步替代三菱公司原F、F1、F2系列PLC

24、产品。尤其近几年来连续推出的将众多功能凝集在超小型机壳内的FX0S、FX1X、FX1N、FX2N等系列PLC，具有较高的性能价格比，应用广泛。它们采用整体式和模块式相结合的叠装式结构。下面重点介绍本设计用到的FX2N系列PLC：FX2N系列是小型化，高速度，高性能和所有方便都是相当于FX系列中最高档次的超小形程序装置。除输入出1625点的独立用途外，还可以适用于在多个基本组件间的连接，模拟控制，定位控制等特殊用途，是一套可以满足多样化广泛需要的PLC。特点如下： 1、系统配置既固定又灵活：在基本单元上连接扩展单元或扩展模块，可进行16256点的灵活输入输出组合。 2、备有可自由选择，丰富的品种

25、：可选用1632486480128点的主机，可以采用最小8点的扩展模块进行扩展。 3、可根据电源及输出形式，自由选择。 4、程序容量：内置800步RAM（可输入注释）可使用存储盒，最大可扩充至16K步。 5、丰富的软元件 6、编程简单：应用指令中有多个可使用的简单指令 7、高速处理指令：输入过滤器常数可变，中断输入处理，直接输出等。 8、便利指令：数字开关的数据读取，16位数据的读取，矩阵输入的读取，7段显示器输出等。 9、数据处理：数据检索，数据排列，三角函数运算，平方根，浮点小数运算等。 10、特殊用途：脉冲输出（20KHZDC5V，10KHZDC12V24V），脉宽调制，PID控制指令等

26、。 11、外部设备相互通信、串行数据传送，ASCII code印刷，HEXASCII变换，校验码等。 12、时计控制：内置时钟的数据比较、加法、减法、读出、写入等。2 系统理论设计及方案确定2.1水龙头单位流量的确定 经试验测定，在同学们经常使用的水流速下，接满一盆水需要大概50 秒，接到足以满足生活中各种用水量大概需要30秒。经再次测定，同样流速下接满一个800ml的水杯需要大概5秒，计算得: v=V/t=800ml/（5s）=160ml/s 因此，设定监测器内允许的单位流量为160ml/s。2.2个人每天用水量的确定及节水量的预测德州学院共有在校生约18000人，按照每个宿舍六人，取每人每

27、天用水30L，则以宿舍平均每天用水量约为180L，完全可以满一个宿舍的冲厕。据调查冲一次厕所大概要用掉5-8升水，则大约60升的水箱就可以满足一个宿舍一天冲厕的用水量。如此计算，学校每天大约可以节约18000/6*60=180000L自来水，这是一个巨大的数目。而间歇性供水时，如果每次供水暂停时间设为30秒，同学们有百分之十的概率在接完五分之三盆水后不主动关闭水龙头，如此计算，间歇供水设计每天可节约大量自来水。2.3智能节水系统设计图流程图解释：洗涮间进入人以后，检测器打开，宿舍开始供水。当检测器检测到水龙头打开时，PLC开始计时，如计时30s后，水龙头仍未关闭，则PLC控制监测器开关停止供水

28、，30s后再控制监测器继续供水，；如计时未达30s，监测器即检测到水龙头关闭，则PLC复位，重新开始。图1智能节水系统设计图3 PLC硬件系统设计3.1PLC机型的选择该节水系统比较小，可以选用小型PLC，即三菱FX2N系列；I/O口使用较少，总点数可选择为16点，完全可以满足设计要求；单元类型选择基本单元M；输出类型选择继电器输出R；电源使用交流电AC输入，则特殊品种为A1。综上所述，PLC型号选择为FX2N-16MRA1。3.2PLC容量估算 PLC容量包括两个方面：一是I/O口的点数，二是用户存储器的容量。 I/O口的点数的计算：根据被控对象的输入信号和输出信号的总点数，并考虑到今后的调

29、整和扩充，一般应加上10%15%的备用量。 用户存储器的容量的计算：根据控制规模和应用目的，可按下面公司进行估算：开关量输入：所需存储器字数=输入点数10；开关量输出：所需存储器字数=输出点数8；定时器/计数器：所需存储器字数=定时器/计数器数量2；模拟量：所需存储器字数=模拟量通道数100；通信接口：所需存储器字数=接口个数300；根据存储器的总字数再加上一个备用量。3.3PLC输入输出模块的选择 输入模块的确定：PLC的输入模块用来检测来自现场的高电平信号，并将其转换为PLC内部的低电平信号。本设计采用的输入模块点数为8点，工作电压为直流24V。 输出模块的确定：输出模块的任务是将PLC内

30、部低电平的控制信号，转换为外部所需电平的输出信号，以驱动外部负载。输出模块有三种输出方式：继电器输出，双向晶闸管输出，晶体管输出。继电器有触电，不适合起停频繁的场合，寿命较短，因此，本设计选择晶体管输出，输出点数仍选择8点，使用24V直流电。 模拟量输入、输出单元的选择：模拟量输入输出接口是用来感知传感器产生的信号。本设计会用到两类传感器，选择PLC的接口量程为0+10V。4 PLC软件系统设计4.1PLC系统软件设计分析硬件连接确定之后，系统的控制功能主要通过软件实现，结合节水系统的控制要求，对智能节水系统软件设计分析如下： 智能节水系统的软件设计使用的是三菱FX2N系列PLC，设计要求中需

31、要用到输入继电器X，输出继电器Y，定时器T。4.2PLC控制系统程序流程框图图2 PLC控制系统程序流程框图4.3I/O口分配表X0宿舍洗刷间检测有人X1宿舍洗刷间检测到无人X2检测到水龙头打开X3检测到水龙头关闭Y0检测控制器上电，准备供水Y1检测控制器断电，停止供水Y2监测器开关关闭，水龙头停止供水Y3监测器开关打开，水龙头再次开始供水4.4PLC控制程序梯形图图3PLC控制程序梯形图4.5PLC控制程序指令表5 PLC外围电气接口电路图4 PLC外围电气接口电路6 污水再利用系统设计6.1 水箱容量的确定德州学院共有在校生约18000人，按照每个宿舍六人，取每人每天用水30L，则以宿舍平

32、均每天用水量约为180L，完全可以满一个宿舍的冲厕。据调查冲一次厕所大概要用掉5-8升水，则大约60升的水箱就可以满足一个宿舍一天冲厕的用水量。如此计算，学校每天大约可以节约18000/6*60=180000L自来水，这是一个巨大的数目。6.2 水箱结构及位置设计 洗漱污水中经常含有较大的食物颗粒，塑料袋，茶渣等，在地漏处设计过滤网，将这些较大的颗粒去除，方便后续的处理。经过过滤网后，水中存在的毛发等物，通过毛发收集器进行收集处理。经过以上两道工序的处理，水中基本不存在较大的颗粒悬浮物，有机物量也大为减少，剩余的多为皂液，悬浮物的浓度高，故认为仅采用储水处理箱中简单的过滤处理，即可达到冲厕用水

33、的标准。自储水箱流出后，经管道进入下层的厕所，作为冲厕用水使用。装置设有反冲洗系统，洗后污水排入下水管道。若水量过多，冲厕用不完，设有溢流管，将水排入下水管道。 水箱的位置应靠近排水管道，以便将多余的污水排入下水道。水箱也要设在上面楼层盥洗槽的下方，考虑到长时间运行可能产生异味，故采用密封的水箱.6.3 冲厕开关阀及自来水补给设计 由于冲厕使用的是生活污水，浓度较大，即使处理过也可能会有少量的杂质。为了防止管道堵塞，冲厕开关阀应选择直径大一点的，现今市场上出售的开关阀直径在1525mm，故选择25mm的冲厕开关阀完全 可以满足设计要求。 出于使用可靠性的考虑，设计要考虑到上层宿舍某段时间无人或

34、者用水不足以冲厕的情况，所以要设计自来水补给装置，以便应对污水不足情况的出现。设计的自来水补给管道应在水箱下方，位置应人手可及并有开关控制，在需要是打开供水。6.4 污水处理系统结构示意图图5 污水处理系统结构示意图参考文献1郁汉琪.可编程序控制器原理及应用M.北京:中国电力出版社,2010.2.2宫淑贞 王冬青.电气控制及可编程控制器原理及应用M.北京:人民邮电出版社，2002.7.第1版3张华强.可编程序控制器课程设计及实验讲义J.威海:哈尔滨工业大学（威海） 2007.3.284刘笃仁 杨万海.在系统可编程技术及其器件原理与应用M.西安:西安电子科技大学出版社 1999.5.第1版谢辞另
