传动齿轮轴的加工工艺设计说明书.doc

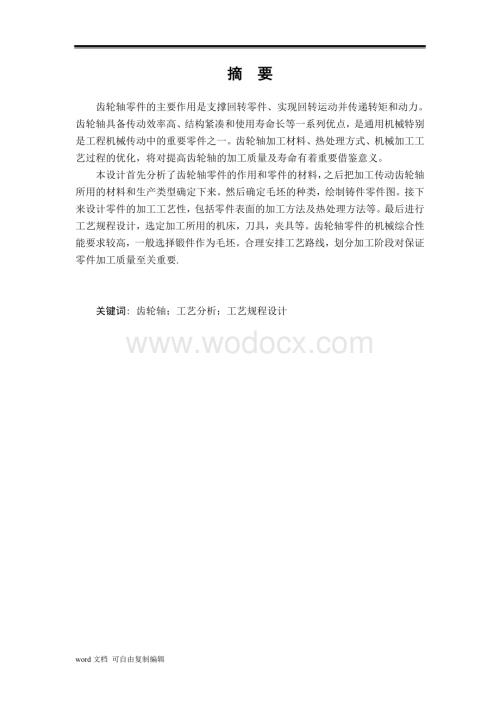

1、摘 要齿轮轴零件的主要作用是支撑回转零件、实现回转运动并传递转矩和动力。齿轮轴具备传动效率高、结构紧凑和使用寿命长等一系列优点，是通用机械特别是工程机械传动中的重要零件之一。齿轮轴加工材料、热处理方式、机械加工工艺过程的优化，将对提高齿轮轴的加工质量及寿命有着重要借鉴意义。本设计首先分析了齿轮轴零件的作用和零件的材料，之后把加工传动齿轮轴所用的材料和生产类型确定下来。然后确定毛坯的种类，绘制铸件零件图。接下来设计零件的加工工艺性，包括零件表面的加工方法及热处理方法等。最后进行工艺规程设计，选定加工所用的机床，刀具，夹具等。齿轮轴零件的机械综合性能要求较高，一般选择锻件作为毛坯。合理安排工艺路线

2、，划分加工阶段对保证零件加工质量至关重要. 关键词: 齿轮轴；工艺分析；工艺规程设计word文档 可自由复制编辑AbstractThemainfunctionofthegearshaftistosupportrotatingparts,achieverotarymotionandtransfertorqueandpower.Gearshafthasaseriesofadvantages,suchashightransmissionefficiency,compactstructure,longservicelifeandsoon.Itisoneoftheimportantpartsintheg

3、eneralmachinery,particularlytheengineeringmachinerytransmission.Theoptimizationofthegearshaftsmachiningmaterials,thermaltreatmentmethodandmachiningprocesswillhavegreatsignificanceonthemachiningqualityofthegearshaftandtheservicelife.The first design of thegear shaft partsandpartsof the material,thenf

4、ix the processinggearshaftof the materials used and thetype of production.And then determine theblank type,drawingcasting partsdiagram.The processing ofthe nextdesign of parts,including thecomponents surface processing methodand heat treatmentmethod.Finally,technological process design ,selection of

5、themachine tool,cutting tool,fixtureetcComprehensive mechanical performancerequirements highergearshaft parts,asgeneral forgingblank.Reasonable arrangements for theprocess,dividing the processing stageis very important to ensurethe machining quality of parts.Keywords gearshaft;processanalysis;proces

6、splanningdesign 目 录摘 要IABSTRACTII第1章 绪论- 1 -第2章 零件的分析22.1零件的作用22.1.1零件的作用22.1.2零件的结构特点及技术要求22.2零件材料分析32.3确定生产类型32.4毛坯的确定42.5绘制铸件零件图42.6 本章小节5第3章 加工工艺过程分析63.1加工工艺过程的组成63.2 定位基准的选择原则63.2.1基准的概念63.2.2 定位基准的选择83.2.3 定位基准的确定93.3 零件表面加工方法的选择103.4 加工工序安排113.5 热处理工序的安排113.6 工序的划分123.7 加工余量及工序尺寸的确定123.7.1 加工

7、余量的概念123.7.2 加工余量的确定方法123.8 本章小结13第4章 选择加工设备及工艺设备144.1各机床的作用144.1.1车床的作用144.1.2铣床的作用154.1.3 磨床的作用164.1.4 零件加工中各机床的确定174.2 刀具的选择174.2.1 刀具材料的确定174.2.2 刀具的分类174.2.3 常用车刀刀具的用途184.2.4 铣刀194.2.5 磨削204.2.6 加工零件刀具的确定204.3 夹具的确定204.3.1 夹具的组成及作用204.3.2 夹具的分类214.3.3 选择夹具224.4 量具的选择224.5 本章小结23第5章 齿轮轴的工艺卡拟定245

8、.1 工艺卡的拟定245.2 问题的提出285.3 本章小结29总结30参考文献31致谢32第1章 绪论本文设计的主要是齿轮轴的加工工艺,通过总结零件的的加工，提高所加工工件的质量，完善产品，满足要求，提高经济效益和劳动生产率。一般齿轮轴有两个支撑轴径，工作时通过轴径支撑在轴承上，这两个支撑轴径便是其装配基准，通常也是其他表面的设计基准，所以它的精度和表面质量要求较高。对于一些重要的轴，支撑轴除规定较高的尺寸精度外，通常还规定圆度、圆柱度以及两轴径之间的同轴度等形状精度要求等。对于其他工作轴径，如安装齿轮、带轮、螺母、轴套等零件的轴径，除了有本身的尺寸精度和表面粗糙度外，通常还要求其轴线与两支

9、承轴径的公共线同轴，以保证轴上各运动部件的运动精度。轴是支承转动零件并与之一起回转以传递运动、扭矩或弯矩的机械零件。一般为金属圆杆状，各段可以有不同的直径。机器中作回转运动的零件就装在轴上。根据轴线形状的不同，轴可以分为曲轴和直轴两类。根据轴承载情况，又可分为：转轴，工作时既承受弯矩又承受扭矩，是机械中最常见的轴，如各种减速器中的轴等；心轴，用来支承转动零件承受弯矩而不传递扭矩，有些心轴转动，如铁路车辆的轴等，有些心轴则不转动，如支承滑轮的轴等；传动轴，主要用来传递扭矩而不承受弯矩，如起重机移动机构中的长光轴、汽车的驱动轴等。轴的材料主要采用碳素钢或合金钢，也可采用球墨铸铁或合金铸铁等。轴的工

10、作能力取决于强度和刚度，转速高时还取决于振动稳定性。本文的设计内容主要包括对45钢的性能和应用进行说明介绍及45钢生产齿轮轴的生产工艺和热处理工艺，并根据齿轮轴的生产条件确定齿轮轴的生产类型和成形工艺和齿轮轴的加工工艺。本文对齿轮轴设计，使齿轮轴起到它的作用，更好的支撑传动部件、传递扭矩和承受载荷。从而使产品更加畅销，寿命延续更长，具有长远的意义，齿轮轴机件的损坏、磨损、变形以及失去动平衡，严重时会导致相关部件的损坏。word文档 可自由复制编辑第2章 零件的分析该零件是齿轮轴，它属于台阶轴类零件，由圆柱面、轴肩、螺纹、和键槽等组成。轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零

11、件装配时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便；键槽用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母。2.1零件的作用2.1.1零件的作用齿轮轴是转轴，支撑作用，两端轴承支撑，中间安装轴承，一般键连接。用来支撑传动零部件，传递扭矩和承受载荷，以及保证装在主轴上的工件或刀具具有一定的回转精度。2.1.2零件的结构特点及技术要求轴用轴承支承，与轴承配合的轴段称为轴颈。轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：(1) 尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5IT7）。

12、装配传动件的轴颈尺寸精度一般要求较低（IT6IT9）。(2) 几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。(3) 相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.010.03mm，高精度轴（如主轴）通常为0.0010.005mm。(4) 表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra0.

13、632.5m，与轴承相配合的支承轴径的表面粗糙度为Ra0.160.63m。2.2零件材料分析一般轴类零件常用45号钢，根据不同的工件条件采用不同的热处理规范（如正火、调质、淬火等），以获得一定的强度、韧度和耐磨性。淬火后表面硬度可达4552HRC。对中等精度而转速较高的轴类零件，可选用40Cr等合金钢。这类刚经调质和表面淬火处理后，具有较高的综合力学性能。精度较高的轴，有时还用轴承钢GCr15和弹簧钢65MnT等材料，它们通过调质和表面淬火处理后，具有更高耐磨性和耐疲劳性能。表面硬度可达5058HRC。对于高转速、重载荷等条件下工作的轴，可选用20CrMnTi、20Mn2B、20Cr等低碳合金

14、或38CrMoAlA氮化钢。精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAl氮化钢，这种钢经调质和氮化后，不仅能获得较高的表面硬度，而且能保持较软的芯部，因此耐冲击韧性好，与渗碳淬火钢比较，它有热处理变形小、硬度更高的特点。2.3确定生产类型生产纲领是指某种产品（或零件）包括备品或废品在内的年产量。根据生产的产品特征，如产品的尺寸外形、质量等，以及生产纲领中年产量的不同，其生产可分为单件生产、成批生产和大量生产三种生产类型。 单件生产 单个地生产不同结构和尺寸的产品，并且很少重复。例如重型机器制造、专用设备制造及新产品试制等。 成批生产 一年中分批地制造相同的产品，制造过程

15、有一定的重复性。每批制造的相同产品的数量称为批量。根据批量的大小，成批生产又可分为小批生产、中批生产和大批生产。机床制造属于成批生产。 大量生产 产品数量很大，大多数工作地点经常重复地进行某一个零件的某一道工序的加工。例如汽车、拖拉机、电动机等的制造都是以大量生产的方式进行的。已知：备品率a=3%废品率b=1%年产量Q=1000个/年根据机械设计手册查表可知45钢密度=7.85g/cm3根据图纸体积V=V1+V2+V3+V4=82*10+16.52*25.5+82*46+72*30.5=37745.5474mm3=37.75cm3齿轮轴质量m=V=296.34g计算N=Q*m（1+a%）（1+

16、b%）=1000*（1+3%）（1+1%）=1040.3表1 零件生产纲领生产类型零件生产纲领（件/年）重型零件（30kg以上）中型零件（430kg）小型零件（4kg以下）单件生产5103005005000根据表可知本文设计的齿轮轴生产类型为批量生产2.4毛坯的确定轴类毛坯常用圆棒料和锻件。大型轴或结构复杂的轴采用铸件，毛坯经过热处理后，可使金属内部纤维组织沿表面均匀分布，获得较高的硬度及较好的综合力学性能。根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。中小批量生产多采用自由锻，大批量生产时采用模锻。该齿轮轴材料为45号钢，因其属于一般齿轮轴，故选45号钢可满足其要求。本例齿轮轴属于中

17、、小齿轮轴，并且各外圆直径尺寸相差不大。由m=3，z=9根据公式d=mz可知d=27，故选择40mm的热轧圆钢作毛坯。2.5绘制铸件零件图零件图如图2-1所示。设计目的：能对零件进行加工工艺分析，设计该零件的加工工艺与加工路线，及所用的刀具，夹具。附加工图样：如图所示为主动齿轮轴图样。m=3，z=9。图2-1 主动齿轮轴2.6 本章小节本章分析了齿轮轴零件的作用和材料，并确定了加工传动齿轮轴所用的材料是45钢，生产类型为批量生产。最后确定了用40mm的热轧圆钢作为毛坯，并绘制了铸件的零件图。第3章 加工工艺过程分析机器的生产过程是指将原材料转变为成品之间的所有劳动和。为了降低生产成本和便于生产

18、组织，许多机器不一定完全有一个工厂单独生产，而常常由很多专业化的工厂生产不同的零、部件来共同完成。在生产中，凡是改变生产对象的形状、尺寸、相对位置和性质，使其成为成品或半成品的过程称为工艺过程。如毛坯制造工艺过程、机械加工工艺过程、惹处理工艺过程及装配工艺过程等。在许多情况下，工艺过程不是一成不变的，但在一定的生产条件下，应尽量使工艺过程制定得最为合理，最符合生产实际。轴类零件的加工是练习车削技能的最基本也是最重要的项目，但最后完工工件的质量总是很不理想，主要是对轴类零件的工艺分析规程制定不够合理。轴类零件中工艺规程的制定，直接关系到工件质量，劳动生产率和经济效益。3.1加工工艺过程的组成加工

19、工艺过程的组成： 工序 工序是组成工艺过程的基本单元。工序是指一个（或一组）工人，在一个工作地（或一台设备）上，对同一个（或同时对几个）工件所连续完成的那一部分工艺过程。划分工序的主要依据是工作地点是否改变及加工是否连续完成。 工步 工步是指加工表面不变、加工工具不变和切削用量（转速及进给量）不变的情况下所连续完成的那一部分工序。 走刀 在一个工步中，若加工余量较大，可分几次切削，每次切削称为一次走刀。 安装 工件一次装夹后所完成的那一部分工序称为安装。一道工序可以有一次安装，也可以有几次安装。 工位 在一次安装中，工件在机床上所占的每个位置上所完成的那一部分工序称为工位。3.2 定位基准的选

20、择原则3.2.1基准的概念零件是由若干个要素（点、线、面）组成，各要素之间都有一定的尺寸和位置公差要求。用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面称为基准。根据零件的用途不同，可分为两类：设计基准和工艺基准。（1）设计基准在零件上用来确定其他点、线、面位置的基准称为设计基准。如图2-1所示轴套零件，其外圆和孔的设计基准为零件的轴心线；端面B、C的设计基准是端面A；25h6外圆径向圆跳动的设计基准是轴孔D的轴心线。而对于尺寸35，端面A和端面C互为基准，即端面A是端面C的设计基准，端面C也是端面A的设计基准。图2-1 轴套（2）工艺基准在加工和装配过程中使用的基准称为工艺基准。

21、按其用途又可分为定位基准、测量基准和装配基准。 定位基准 使工件在机床和夹具中占有正确的加工位置所采用的基准。作为定位基准的点、线、面可以使实际存在的，也可以是假想的，如外圆和内孔轴线、对称平面等。 测量基准 测量时所采用的基准，即用来确定被测量尺寸、形状和位置的基准。如图2-1所示，零件以内孔与心轴配合测量外圆25h6的径向跳动，则内孔15H7轴线是外圆的测量基准；用卡尺测量尺寸10和35时，端面A是端面B、C的测量基准。 装配基准 装配时用来确定零件在部件或产品（总成）中位置的精度。如箱体类零件的底平面、主轴的主轴颈等。3.2.2 定位基准的选择选择定位基准是制定工艺规程的一个十分重要的问

22、题。在第一道工序中，只能使用工件上未加工的毛坯表面来定位，这种定位基准称为粗基准。在以后的工序中，可以采用经过加工的表面来定位，这种定位基准称为精基准。（1）粗基准的选择粗基准的选择如下： 如果必须首先保证工件上加工表面与不加工表面与不加工表面之间的位置要求，应以不加工表面作为粗基准。如果在工件上有很多不需加工的表面，则应以其中与加工面的位置精度要求较高的表面作粗基准。 如果必须首先保证工件某重要表面的余量均匀，应选择该表面粗基准。 选作粗基准的表面，应平整，没有浇、没有浇、冒口或飞边等缺陷，以便定位可靠。 粗基准一般只能使用一次，特别是主要定位基准，以大的位置误差。（2）精基准的选择 “ 基

23、准重合”原则为了较容易地获得加工表面对其设计基准的相对位置精度要求，应选择加工表面的设计基准为其定位基准。这一原则称为基准重合原则。 “基准统一”原则当工件以某一组精基准定位可以比较方便地加工其它表面时，应尽可能在多数工序中采用此组精基准定位，这就是“基准统一”原则。例如：轴类零件大多数工序都以中心孔为定位基准；齿轮的齿坯和齿形加工多采用齿轮内孔及端面为定位基准。 “互为基准、反复加工”原则为了获得均匀的加工余量或较高的位置精度，可采用互为基准反复加工的原则。例如加工精密齿轮时，先以内孔定位加工齿形面，齿面淬硬后需进行磨齿。因齿面淬硬层较薄，所以要求磨削余量小而均匀。 “自为基准”原则 有些精

24、加工工序要求加工余量小而均匀，以保证加工质量和提高生产率，这时就以加工面本身作为精基准，称为“自为基准”原则。例如磨削床身导轨面时，就以床身导轨面作为定位基准。 所选用的定位基准，应能保证工件的装夹稳定可靠、夹具结构简单、操作方便。以上原则是实际使用时常常会相互矛盾，应用时应结合具体的生产条件和生产类型进行分析比较，找出主要矛盾，灵活运用这些原则。根据以上原则，齿轮轴的主要加工表面是齿轮面和轴的外圆表面，同轴度要求较高，所以以齿轮轴的左端作为基准面。3.2.3 定位基准的确定合理的选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。由于该齿轮轴没有径向圆跳动和端面圆跳动的要求，它又是实

25、心轴，所以应选择两端中心孔为基准，采用双顶尖装夹方法，以保证零件的技术要求。轴类零件的定位基准，最常用的是两中心孔。因为轴类零件各外圆表面、螺纹表面的同轴度及端面对轴线的垂直度是相互位置精度的主要项目，而这些表面的设计基准一般都是轴的中心线，采用两中心孔定位就能符合基准重合原则。而且由于多数工序都采用中心孔作为定位基面，能最大限度地加工出多个外圆和端面，这也符合基准统一原则。但下列情况不能用两中心孔作为定位基面：（1） 粗加工外圆时，为提高工件刚度，则采用轴外圆表面为定位基面，或以外圆和中心孔同时作为定位基面，即一夹一顶。（2） 当轴为通孔零件时，在加工过程中，作为定位基面的中心孔因钻出通孔而

26、消失。为了在通孔加工后还能用中心孔作为定位基面，工艺上常采用以下三种方法： 当中心通孔直径较小时，可直接在孔口倒出宽度不大于2mm的60内锥面来代替中心孔； 当轴有圆柱孔时，可采用图2-2（a）所示的锥堵，取1：500锥度；当轴孔锥度较小时，取锥堵锥度与工件两端定位孔锥度相同； 当轴通孔的锥度较大时，可采用带锥堵的心轴，简称锥堵心轴，如图2-2（b）所示。使用锥堵或锥堵心轴时应注意，一般中途不得更换或拆卸，直到精加工完各处加工面，不再使用中心孔时方能拆卸。图2-2 锥堵和锥堵心轴3.3 零件表面加工方法的选择加工方法的选择原则是保证加工质量和生产率与经济性。为了正确选择加工方法，应了解各种加工

27、方法的特点和掌握加工表面精度以及表面粗糙度的概念。在选择加工方法时，一般是根据经验或查表来确定，在根据实际不同情况或工艺实验进行修改。在查表时，满足同样要求的加工方法有很多种，所以选择加工方法时要考虑以下因素：（1）选择相应能获得表面精度的加工方法。（2）工件材料的性质。（3）工件的结构形状和尺寸大小。（4）结合生产类型考虑生产率与经济性。（5）现有生产条件。为了正确选择加工方法，应了解各种加工方法的特点和掌握加工精度以及表面粗糙度的概念。表面精度是指在正常的加工条件下所能保证的表面精度；加工精度是指在正常的加工条件下所能保证的加工精度。加工过程中影响精度的因素很多，每种加工方法在不同的工作条

28、件下所能达到的精度是不同的。例如：在一定的设备条件下，操作精细、选择较低的进给量和切削深度，就能获得较高的加工精度和较细的表面粗糙度。但是这必然会使生产率降低，生产成本增加，反之，提高生产率，虽然成本降低，但会增大加工误差，降低加工精度。齿轮轴零件的加工面有外圆、孔、螺纹、退刀槽、倒角等，材料为45号钢。外圆面公差等级为IT7IT8，表面粗糙度Ra1.63.2m，采用粗车-半精车-精车保证精度要求。端面：本零件的端面为回转体端面，尺寸精度要求不高。表面粗糙度为Ra1.6m的端面粗车和半精车即可。多数外圆柱面有145倒角和1.51、21退刀槽要求。3.4 加工工序安排根据零件的功用和技术要求，先

29、将零件的主要表面分开，然后着重考虑主要表面的加工顺序。安排加工顺序是：加工精基准-粗加工主要表面-半精加工主要表面-精加工主要表面。次要表面的加工穿插在各阶段之间进行，由于次要表面加工精度不高，一般在粗、半精加工阶段即可完成，但对于那些同主要表面有密切关系的表面，如退刀槽、螺纹等，通常置于主要表面精加工之后完成，以便保证它们的位置精度。加工顺序安排的一般原则： 基面先行原则。 先粗后精原则。 先主后次原则。 先面后孔原则。零件齿轮轴除了应遵循加工顺序安排的一般原则，还应注意以下三个方面：（1）外圆表面加工顺序应为，先加工大直径外圆，然后再加工小直径外圆，以免一开始就降低了工件的刚度。（2）齿轮

30、轴上的退刀槽、螺纹齿等表面的加工应在外圆精车之后，否则在精车外圆时产生断续切削，影响车削精度，也易损坏刀具。（3）轴上的螺纹一般有较高的精度，如安排在局部淬火之前进行加工，则淬火后产生变形会影响螺纹的精度，因此螺纹加工宜安排在工件局部淬火之后。3.5 热处理工序的安排轴的热处理要根据其材料和使用要求确定。对于齿轮轴，正火、调质和表面淬火用的比较多。45号钢经锻造后需要正火处理，以消除锻造产生的应力，改善切削性能。粗加工阶段完成后安排调质处理，一是可以提高材料的力学性能，二是作为表面淬火准备了良好的金相组织，确定表面淬火的质量。对于轴上的支撑轴颈、齿面、锥台面这些重要且在工作中经常摩擦的表面，为

31、提高其耐磨性均需表面淬火处理，表面淬火安排在精加工前进行，以经过精加工去除淬火过程中产生的氧化皮，修正淬火变形。3.6 工序的划分在安排零件的工艺规程时，还要解决工序的集中与分散问题。所谓工序集中，就是在一台机床上尽可能多地加工工件的几个表面，在批量较大时，常采用多轴、多面、多工位机床和复合刀具等方法来实现工序集中，从而有效地提高生产率。加工中心和柔性生产线（FMS）是工序集中的极端情况。在单件小批量生产中，工序集中是在通用机床和数控机床上进行的。工序分散则相反，整个工艺过程的工序数目较多。工艺线长，而每道工序所完成的加工内容较少，一般适用于加工批量大的场合。工序集中的特点： 减少了设备的数量

32、，减少了操作工的数量和生产面积。 减少了工序数目，减少了运输工作量，简化了生产计划工作，缩短了生产周期。 减少了工件的装夹次数，不仅利于提高生产率，而且在一次装夹下加工了许多面，也有利于保证这些被加工面得位置精度。 因为采用的专用设备和专用工艺装备数量多而复杂，因此机床和工艺装备的调整维修工作量大。而工序分散的特点是： 采用比较简单的机床和工艺装备，调整容易。 对工人的技术要求低，仅需对其进行短时间的培训即可上岗。 生产设备工作量少，产品更新换代容易。 设备及操作工数量较多，所需工作面积大。单件小批量生产一般采用工序集中的方式，而大批量生产既可以集中也可以分散，应根据具体情况进行分析，随着加工

33、中心的快速发展，采用工序集中的生产方式是发展的必然。3.7 加工余量及工序尺寸的确定3.7.1 加工余量的概念在从工件毛坯加工成成品的过程中，毛坯尺寸与零件图的设计尺寸之差为加工总余量，即为某被加工表面上切除的金属的总厚度。而相邻两个工序的工序尺寸之差，即被后一道工序所切除的金属层厚度就是工序余量。3.7.2 加工余量的确定方法加工余量的确定方法有三种。 查表法 根据生产实践和试验设计，已将毛坯余量和各种工序的工序余量数据汇编成手册。在确定加工余量时，可从手册中查的所需数据，然后结合本厂的实际情况进行适当修正。该方法目前应用最为广泛。 经验估计法 该法是根据实践来确定加工余量的。一般而言，为防

34、止加工余量不足而产生废品，往往估计的数量都偏大，所以该法只适用于单件、小批量生产。 分析计算法 是根据加工余量计算公式和一定的试验资料，通过计算确定加工余量的一种方法。采用这种方法确定的加工余量比较合理，但必须有比较全面可靠的试验资料及先进的计算手段，该法在生产中应用很少。根据零件“齿轮轴”的使用性能、劳动强度确定采用棒料，材料45号钢，结合加工工艺分析，分别确定加工余量、工序尺寸及主尺寸如下：（其中2Z为直径上的加工余量） 外圆表面轮廓只需粗车、半精车、精车可达到要求。外圆加工余量的确定：外圆加工直径余量（mm），粗车1.54 mm，半精车0.52.5 mm。粗车：加工余量2Z=3mm；半精

35、车：加工余量2Z=1.5 mm。 外圆表面轴向长度方向的加工余量：总长余量2Z=5mm。 齿轮齿数为9，模数为3的齿轮精度为IT6，全齿高h=(2ha*+c*)m=6.75 mm。3.8 本章小结通过本章节，介绍了设计零件的加工工艺性，首先选择以两端中心孔为基准，采用双顶尖装夹方法为定位基准，之后确定了零件表面的加工方法，然后因为是加工轴类零件，所以热处理方面正火、调质和表面淬火用的比较多。最后确定了工序的划分，加工余量及工序尺寸等。第4章 选择加工设备及工艺设备4.1各机床的作用4.1.1车床的作用在金属切削机床中，普通车床是使用广泛的一种，它适用于加工各类轴类、套筒类和盘类零件中的回转表面

36、，能完成钻中心孔、车外圆、车端面、钻孔、镗孔、铰孔及切断、车螺纹、滚花、车锥体、车特形表面攻丝等。车床种类有：（1）普通车床 普通车床的加工对象广，主轴转速和进给量的调整范围大，能加工工件的内外表面、端面和内外螺纹。这种车床主要由工人手工操作，生产效率低，适用于单件、小批生产和修配车间。如CA6140、CA6240、CA6132、CA6232等。（2）转塔车床和回转车床 转塔车床和回转车床具有能装多把刀具的转塔刀架或回轮刀架，能在工件的一次装夹中由工人依次使用不同刀具完成多种工序，适用于成批生产。（3）自动车床 自动车床能按一定程序自动完成中小型工件的多工序加工，能自动上下料，重复加工一批同样

37、的工件，适用于大批、大量生产。（4）多刀半自动车床 多刀半自动车床有单轴、多轴、卧式和立式之分。单轴卧式的布局形式与普通车床相似，但两组刀架分别装在主轴的前后或上下，用于加工盘、环和轴类工件，其生产率比普通车床提高35倍。（5）仿形车床 仿形车床能仿照样板或样件的形状尺寸，自动完成工件的加工循环，适用于形状较复杂的工件的小批和成批生产，生产率比普通车床高1015倍。有多刀架、多轴、卡盘式、立式等类型。（6）立式车床 立式车床的主轴垂直于水平面，工件装夹在水平的回转工作台上，刀架在横梁或立柱上移动。适用于加工较大、较重、难于在普通车床上安装的工件，一般分为单柱和双柱两大类。（7）铲齿车床 铲齿车

38、床在车削的同时，刀架周期地作径向往复运动，用于铲车铣刀、滚刀等的成形齿面。通常带有铲磨附件，由单独电动机驱动的小砂轮铲磨齿面。（8）专门车床 专门车床是用于加工某类工件的特定表面的车床，如曲轴车床、凸轮轴车床、车轮车床、车轴车床、轧辊车床和钢锭车床等。联合车床主要用于车削加工，但附加一些特殊部件和附件后，还可进行镗、铣、钻、插、磨等加工，具有“一机多能”的特点，适用于工程车、船舶或移动修理站上的修配工作。本设计中主要运用的车床为CA6140型卧式车床。4.1.2铣床的作用铣床类机床是平面加工的主要机床之一，其主要工件是使用铣刀铣削平面或沟槽。铣床的种类有以下三种分类方式：(一)按其结构分：（1

39、） 台式铣床：小型的用于铣削仪器、仪表等小型零件的铣床。（2） 悬臂式铣床：铣头装在悬臂上的铣床，床身水平布置，悬臂通常可沿床身一侧立柱导轨作垂直移动，铣头沿悬臂导轨移动。（3）滑枕式铣床：主轴装在滑枕上的铣床，床身水平布置，滑枕可沿滑鞍导轨作横向移动，滑鞍可沿立柱导轨作垂直移动。（4）龙门式铣床：床身水平布置，其两侧的立柱和连接梁构成门架的铣床。铣头装在横梁和立柱上，可沿其导轨移动。通常横梁可沿立柱导轨垂向移动，工作台可沿床身导轨纵向移动。用于大件加工。（5） 平面铣床：用于铣削平面和成型面的铣床，床身水平布置，通常工作台沿床身导轨纵向移动，主轴可轴向移动。它结构简单，生产效率高。（6） 仿

40、形铣床：对工件进行仿形加工的铣床。一般用于加工复杂形状工件。（7） 升降台铣床：具有可沿床身导轨垂直移动的升降台的铣床，通常安装在升降台上的工作台和滑鞍可分别作纵向、横向移动。（8） 摇臂铣床：摇臂装在床身顶部，铣头装在摇臂一端，摇臂可在水平面内回转和移动，铣头能在摇臂的端面上回转一定角度的铣床。（9）床身式铣床：工作台不能升降，可沿床身导轨作纵向移动，铣头或立柱可作垂直移动的铣床。（10） 专用铣床：例如工具铣床：用于铣削工具模具的铣床，加工精度高，加工形状复杂。（二）按布局形式和适用范围分，主要有升降台铣床、龙门铣床、单柱铣床和单臂铣床、仪表铣床、工具铣床等。升降台铣床有万能式、卧式和立式

41、几种，主要用于加工中小型零件，应用最广；龙门铣床包括龙门铣镗床、龙门铣刨床和双柱铣床，均用于加工大型零件；单柱铣床的水平铣头可沿立柱导轨移动，工作台作纵向进给；单臂铣床的立铣头可沿悬臂导轨水平移动，悬臂也可沿立柱导轨调整高度。单柱铣床和单臂铣床均用于加工大型零件。仪表铣床是一种小型的升降台铣床，用于加工仪器仪表和其他小型零件；工具铣床主要用于模具和工具制造，配有立铣头、万能角度工作台和插头等多种附件，还可进行钻削、镗削和插削等加工。其他铣床还有键槽铣床、凸轮铣床、曲轴铣床、轧辊轴颈铣床和方钢锭铣床等，它们都是为加工相应的工件而制造的专用铣床。（三）按控制方式分，铣床又可分为仿形铣床、程序控制铣

42、床和数控铣床等。该设计中在加工105的键槽时，用到立式键槽铣床。4.1.3 磨床的作用磨床系指用磨具或磨料加工工件各种表面的机床。一般用于对零件淬硬表面做磨削加工。通常，磨具旋转为主运动，工件或磨具的移动为进给运动，其应用广泛、加工精度高、表面粗糙度Ra值小，磨床可分为十余种：（1） 外圆磨床：是普通型的基型系列，主要用于磨削圆柱形和圆锥形外表面的磨床。（2） 内圆磨床：是普通型的基型系列，主要用于磨削圆柱形和圆锥形内表面的磨床。（3） 座标磨床：具有精密座标定位装置的内圆磨床。（4） 无心磨床：工件采用无心夹持，一般支承在导轮和托架之间，由导轮驱动工件旋转，主要用于磨削圆柱形表面的磨床。（5

43、） 平面磨床：主要用于磨削工件平面的磨床。（6） 砂带磨床：用快速运动的砂带进行磨削的磨床。（7） 珩磨机：用于珩磨工件各种表面的磨床。（8） 研磨机：用于研磨工件平面或圆柱形内，外表面的磨床。（9） 导轨磨床：主要用于磨削机床导轨面的磨床。（10）工具磨床：用于磨削工具的磨床。（11）多用磨床：用于磨削圆柱、圆锥形内、外表面或平面，并能用随动装置及附件磨削多种工件的磨床。（12）专用磨床：从事对某类零件进行磨削的专用机床。按其加工对象又可分为：花键轴磨床、曲轴磨床、凸轮磨床、齿轮磨床、螺纹磨床、曲线磨床等。该设计中为了达到零件的尺寸精度，最后需要用磨床磨削外圆，主要用的是外圆磨床。4.1.4

44、 零件加工中各机床的确定零件加工使用的机床为：（1） 工序001为下料采用锯床（2） 工序002007为车削采用CA6140型卧式车床（3） 工序008为铣削采用立式铣床或键槽铣床（4） 工序009为修研中心孔采用CA6140型卧式车床（5） 工序010为磨外圆采用外圆磨床4.2 刀具的选择4.2.1 刀具材料的确定刀具材料从碳素工具钢的淬火，高速钢的问世，直到今天硬质合金和超硬材料的出现，都是随着机床主轴转速，功率增大，刚性增强等而逐步发展起来的，其目的是要保证被加工件的精度和质量的前提下，提高单位时间的切削量。由于刀具材料的切削性能直接影响生产效率、工件的加工精度和表面质量，所以正确选择刀

45、具材料是加工工艺的一个重要部分，刀具应具有高刚度、足够的强度和韧度、高耐磨性、良好的导热性、良好的工艺性和经济性、抗粘接性、化学稳定性等。刀具的选择取决于各工序的加工方法及所用机床的性能。刀具材料的硬度必须高于工件材料的硬度，常用的车刀材料为高速钢和硬质合金两种。刀具要具有以下几点要求： 良好的切削性能。 精度高。 可靠性高。 用度高。 断屑及性能好。 刀具的长度在满足使用要求的前提下尽可能的短。4.2.2 刀具的分类生产中所使用的刀具种类很多，按加工方式和具体用途分为车刀、孔加工刀具、铣刀、拉刀、螺纹刀具、齿轮刀具、传动线及数控机床刀具和磨具等几大类型。刀具分类：（1）按所用材料分为高速钢刀

46、具、硬质合金刀具、陶瓷刀具、立方氮化硼刀具和金刚石刀具等。（2）按结构分为整体刀具、镶片刀具、机夹刀具和复合刀具等。（3）按是否标准化分为标准刀具和非标准刀具等。车刀按用途可分为外圆车刀、端面车刀、切断刀、成形车刀、螺纹车刀和车孔刀等。4.2.3 常用车刀刀具的用途车削的特点： 车削加工是指工件旋转作主运动，车刀作进给运动的切削加工方法。车削加工应用广泛，能很好适应工件材料、结构、精度、表面粗糙度及生产批量的变化。 车削加工一般是等截面（即切削宽度、切削厚度均不变，其中粗车时毛坯余量的不均匀可忽略不计）的连续切削，因此，切削了变化小，切削过程平稳，可进行高速切削和强力切削，生产率高。 车削采用的车刀一般为单刃刀，其结构简单、制造容易、刃磨方便、安装方便。 车削加工尺寸精度范围一般在IT12IT7之间，表面粗糙度值为Ra0.
