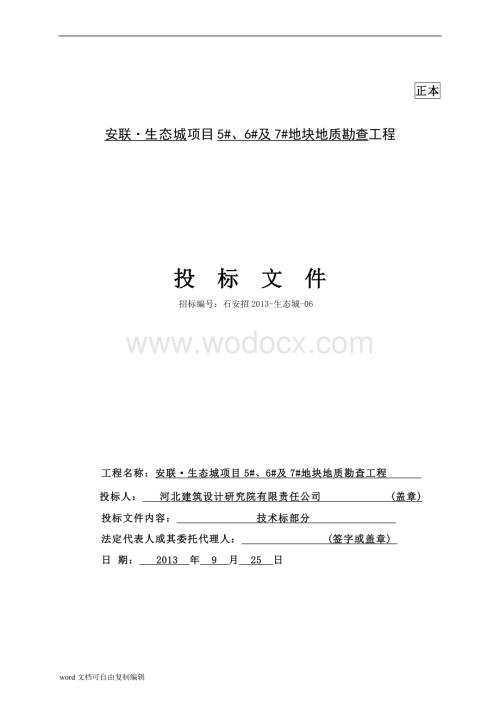

1、正本安联生态城项目5#、6#及7#地块地质勘查工程投 标 文 件招标编号：石安招2013-生态城-06工程名称：安联生态城项目5#、6#及7#地块地质勘查工程 投标人： 河北建筑设计研究院有限责任公司 (盖章)投标文件内容： 技术标部分 法定代表人或其委托代理人： (签字或盖章) 日 期： 2013 年 9 月 25 日目 录一、 勘察组织设计二、 勘察点平面布置图三、 服务承诺四、 投标人近三年同类工程业绩证明五、 其它证件资料一、勘察组织设计 、勘察方案1、工程概况拟建场地位于石家庄市长安区西兆通村，交通便利。拟建项目包括住宅楼、商业、幼儿园及地下车库等。建筑物具体情况见下表1。建筑物情况

2、一览表 （表1）地块建筑物名称层数（地上/地下）结构形式预计基础形式预计基础埋深5#住宅楼33/2剪力墙筏板基础8.0m住宅楼25/2剪力墙筏板基础8.0m住宅楼9/2剪力墙筏板基础8.0m住宅楼8/2框剪筏板基础8.0m住宅楼7/2框架条形基础8.0m住宅楼6/1框架条形基础6.0m地下车库/1框架独立或条形基础6.0m6#住宅楼33/2剪力墙筏板基础8.0m住宅楼24/2剪力墙筏板基础8.0m住宅楼9/2剪力墙筏板基础8.0m住宅楼8/2框剪筏板基础8.0m幼儿园13框架独立或条形基础1.5m商业1/1框架独立或条形基础6.0m地下车库/1框架独立或条形基础6.0m7#住宅楼33/2剪力墙

3、筏板基础8.0m住宅楼7/2框架条形基础8.0m商业1/1框架独立或条形基础6.0m地下车库/1框架独立或条形基础6.0m 2、勘察目的、任务及要求本次勘察为详细勘察阶段，其目的是为施工图设计和施工提供可靠的岩土工程资料和设计所需的岩土技术参数，对建筑地基作出岩土工程分析评价，并对基础设计、地基处理、基坑支护、工程降水和不良地质作用的防治等具体方案作出论证和建议，本次勘察主要工作内容应符合下列要求： 、查明不良地质作用的类型、成因、分布范围、发展趋势和危害程度，提出整治方案的建议；、查明建筑范围内岩土层的类型、深度、分布、物理力学性质、工程特性、分析和评价地基的稳定性、均匀性和承载力；、查明河

4、道、沟渠、墓穴、防空洞、孤石等对工程不利的埋藏物；、提供地基变形计算参数，预测建筑物的变形；、查明地下水的埋藏条件、提供地下水位及其变化幅度；、提供场地土的标准冻结深度；、判定水和土对建筑材料的腐蚀性及对工程的影响；、进行场地与地基的地震效应评价。划分场地土类型和场地类别,查明场地内有无液化土层，并对液化可能性及液化等级做出评价。划分对抗震有利、不利或危险地段；、提出基坑支护和地基处理设计与施工方案的建议。对可供采用的地基基础设计方案进行论证分析，提出经济合理的设计方案建议；提供与设计要求相对应的地基承载力及变形计算参数。论证其对周围已有建筑物和地下设施的影响。除满足上述要求外，还应满足相关国

5、家及地方现行规范、规程及规定的要求。 3、勘察方案设计依据 3.1 建设单位提供的“安联生态城项目5#、6#及7#地块”总平面图。 3.2 现行的国家规范、规程及标准 本勘察方案编制所依据的规范、规程主要有： 岩土工程勘察规范（GB50021-2001）（2009版） 高层建筑岩土工程勘察规程（JGJ72-2004） 建筑地基基础设计规范（GB50007-2011） 建筑抗震设计规范（GB50011-2010） 湿陷性黄土地区建筑规范（GB50025-2004） 建筑桩基技术规范（JGJ94-2008 J793-2008） 建筑基坑支护技术规程（JGJ120- 2012） 河北省建筑地基承载力

6、技术规程（DB（J）T48-2005） 工程地质钻探标准（CECS240:2008） 建筑工程地质勘探与取样技术规程（JGJ/T87-2012）建筑地基处理技术规范（JGJ-2012）建筑基坑工程技术规程（DB13（J）133-2012） 土工试验方法标准（GB/T50123-1999）等。3.3 搜集场地（附近）工程地质资料为了有针对性地、科学地、高质量地完成该工程的岩土工程勘察工作，我公司查阅了场地附近的工程地质资料。根据场地附近的岩土工程勘察资料，场地地层主要为表土、粉土、粉质黏土、中粗砂、卵石等。该工程重要性等级为一级，场地为中等复杂场地，地基为中等复杂地基，岩土工程勘察等级为甲级。

7、4、勘察工作量布置4.1 拟采用的工作手段本次勘察拟采用的工作手段主要有：钻探、探井、标准贯入试验、重型动力触探、剪切波速测试、工程测量等。4.2 勘探点间距的确定该工程岩土工程勘察等级为甲级，确定勘探点的纵、横向间距均不大于30.0m，高层部分在拟建建筑物周边线和角点布置勘探点，地下车库及商业部分沿建筑物周边和柱列线布置。4.3 勘探点深度的确定依据建设单位提供的“安联生态城项目5#、6#及7#地块总平面图”和国家有关规范要求，场区取样及原位测试孔深度确定为12.050.0m，一般孔深度确定为10.045.0m。4.4 具体工作量4.4.1 根据现行规范，共布置钻探孔395个，探井9个，具体

8、如下：5#地块：共布置钻探孔150个，其中取样及原位测试孔103个（包括标准贯入试验孔27个），孔深15.050.0m，一般孔47个，孔深13.045.0m；共布置探井3个，井深均为8.0m。合计进尺4596.0m。6#地块：共布置钻探孔104个，其中取样及原位测试孔77个（包括标准贯入试验孔17个），孔深12.050.0m，一般孔27个，孔深10.045.0m；共布置探井3个，井深均为8.0m。合计进尺3110.0m。7#地块：共布置钻探孔141个，其中取样及原位测试孔103个（包括标准贯入试验孔28个），孔深15.050.0m，一般孔38个，孔深13.045.0m；共布置探井3个，井深均为

9、8.0m。合计进尺3539.0m。合计总进尺（钻孔+探井）11245.0m。4.4.2 5#、6#、7#地块共布置波速测试孔27个（在钻孔中进行），测试深度均为20.0m，合计进尺540.0m。4.4.3 计划取原状土样1000件、扰动土样500件；做标准贯入试验1000次，重型动力触探试验100次（段）。室内土工试验采用常规物理试验、直剪（固结快剪）试验、筛分试验、颗粒分析试验、常规固结试验、中压固结试验、三轴剪切试验等。5、施工机械及成果出图软件5.1 钻探本次勘察，钻探设备采用北京探矿机械厂生产的DPP-100型及SH-30型工程钻机。采用冲击钻进及泥浆护壁回转钻进的钻探工艺。土样的采取

10、用75 固定活塞薄壁取土器，采用重锤少击的方法或静压法采取土样。5.2 探井本次勘察探井采用人工挖探，在探井中刻取级大块原状土样。5.3 原位测试本工程勘察工作采用的原位测试手段为标准贯入试验、重型动力触探、地基剪切波速测试等。5.3.1 标准贯入试验：在钻孔中进行，可对砂类土、粉土及粘性土的物理状态、强度、变形参数、地基土承载力及单桩承载力作出评价。5.3.2 重型动力触探试验：在钻孔中进行，可对碎石土的强度、变形参数、地基土承载力及单桩承载力作出评价。5.3.3 地基剪切波速测试：在钻孔中进行，测试方法采用单孔检层法，测试深度均为20.0m，用以确定场地地基土的动力参数、划分场地类别。5.

11、4 工程测量勘探点依据建设单位提供的总平面图，根据现行规范进行布置；各勘探点的定位以建设单位提供的总平面图、地界线及原有建筑物为参照物用全站仪及钢尺测放；各勘探点的地面高程用水准仪测量。5.5 成果软件岩土工程勘察软件采用CAD2004进行勘探点平面图的绘制，采用理正勘察软件进行工程地质剖面图、柱状图、土工试验表、物理力学统计表的绘制。波速测试软件采用剪切波分析程序和低应变波速分析程序进行波速成果分析及波速成果表的绘制。、勘察施工组织与管理1、项目管理组织机构1.1 人员安排由所长、主任工程师研究确定项目技术负责人、外业专业负责人及试验负责人，项目技术负责人、专业负责人、试验负责人均由具有高级

12、或中级职称的技术人员担任。该工程项目班子由工程指挥（总部）、现场施工管理、土样运输等人员组成：1.1.1 工程指挥由所长挂帅、生产副所长负责统一指挥、组织、协调，保证人员满员、施工机械满足生产要求，质量达到优良。1.1.2 现场施工管理现场由项目负责人负责施工管理及质量管理，试验室由试验室主任负责室内试验的管理和技术负责，由外业队队长负责机械的安全和正常运转。1.2 项目班子管理框架及管理人员投入计划表1.2.1 具体项目管理框架情况详见下表：岩土所所长：王海周主管副所长兼技术负责人：贾彦龙项目负责人：王占永外业队队长：狄永魁后勤负责人：关鹏实验室主任：王立辉1.2.2 管理人员投入计划表序号

13、姓名岗位职称职务出生年月备注1王海周项目主管教授级高级工程师注册岩土工程师岩土所所长1966.11.292贾彦龙技术审核高级工程师注册岩土工程师副所长主任工程师1965.05.183王占永项目负责人高级工程师注册岩土工程师项目负责人1969.11.254许翠霞质量管理高级工程师注册岩土工程师质量负责人1977.02.195蔡鸿洁测试管理高级工程师测试负责人1975.09.056王立辉试验管理工程师试验室主任1972.09.287狄永魁施工管理高级技师外业队队长1977.03.132、勘察工期、进度计划及工期保证措施 2.1 工期 外业钻探、原位测试、剪切波速测试工作18天，室内土工试验18天（

14、外业钻探与室内试验同步进行）、资料整理及提交正式报告10天，工程总工期计划30天。 2.2 施工进度 施工进度见施工进度网络图。施工进度网络图序号施工过程名称施工进度（天）246810121416182022242628301勘探点测放及钻探设备进场2钻 探3探 井4剪切波速测试5室内试验6技术资料整理 2.3 工期保证措施 2.3.1 由董事长（院长）亲自挂帅，生产所长负责统一指挥、组织、管理，保证人员施工、机械满足生产要求。 2.3.2 施工机械要作到数量到位，投入58台DPP-100型及SH-30型钻机，1套波速测试仪，1台现场指挥车。 2.3.3 施工技术人员要专职负责，技术人员要一人

15、一岗。3、质量目标及保证措施 3.1 质量保证体系 我公司是工程勘察设计单位全面质量管理达标单位，同时是ISO9001：1994国际质量体系认证单位。我公司规定凡是高层建筑、安居工程、大型工程、大型地基处理工程均属院级工程，由董事长（院长）挂帅，所长直接抓，分二条线三级管理。3.2 质量保证措施认真做好岩土工程勘察工作中的野外工作及室内工作（钻探、取土、原位测试、室内试验、资料整理等）是勘察成果质量的重要保证，因此应加强野外勘探工作及室内工作的管理。3.2.1 野外工作质量保证措施3.2.1.1 钻探、对于钻孔的位置，钻机应准确就位，当有障碍物时，需经工程负责人同意，方可适当调整。、为了保证地

16、层分层深度的准确性，在钻进过程中要用1.0m的标尺及时进行尺寸的标定（1.0m的标尺要准确），测量误差0.05m。、单钻进尺深度不得大于1.0m。3.2.1.2 钻探、取样、钻进方法采用冲击钻进及泥浆护壁钻进的钻探工艺。冲击钻进时应采取分段进尺，逐次缩减和坚持清孔的钻进程序。、取样方法取样前应清除取样管内壁的锈斑或粘附的土块，保持内壁光滑，排气孔要畅通。采用重锤少击法和静压法采取土样。、卸土方法从取样管内卸土过程中，不得敲击取土器；当卸土较困难时可适当多掏一些土，但严禁用杠杆等挤压，当取土器有变形时应及时校正。3.2.1.3原位测试在进行原位测试前要注意清孔，清孔时需一次击入，不得多次击入，要

17、用钻具钻至试验土层标高以上15cm处后再放置标贯器、触探头，在放置标贯器及触探头时要轻放，不得撒手扔下。贯入前和贯入中应检查触探杆的接头，不得松脱。每次标贯工作完成后，要把标贯器内的土样清除干净。3.2.2室内工作质量保证措施3.2.2.1室内土工试验、土样采取、在土样采取前应检查环刀内壁是否光滑，清除附在内壁上的粘着物；称重前应擦净环刀外壁，并取余土测定含水量。、切削土样时，应对土样进行描述，如：土样类别、颜色、包含物等。、土样封存后在运输过程中不应受压、受挤、受震、受热、受冻。、试验后的土样应保留3天，当土质分类有疑时进行搓条试验。、仪器的校正试验室的仪器、设备每年校正一次，以保证各种试验

18、数据的可靠性。3.2.2.2室内资料整理、勘察前详细了解拟建建筑物特征及设计要求，编写详细的勘察纲要。、严格按勘察纲要进行钻探施工，不得擅自更改，须进行更改的，依实际情况经主任工同意，方可进行调整更改。、野外原始记录要认真、仔细、真实、可靠，记录土层厚度不应大于1.0m。、对试验数据及原位测试数据要进行科学、认真的分析，分析时要考虑取样方法及其他因素对试验结果的影响。、要了解工程结构类型，特点及荷载情况，评估岩土参数的不确定性，确定最佳估值。分析强度和变形的风险和安全储备（可参考类似工程的实践经验）。、要对不同测试方法得出的结果进行分析比较。、报告中岩土分类描述、测试数据应与图表对应，并应准确

19、可靠。、勘察报告内容、形式严格按规定方式进行编写。、提交报告时，应将原始资料进行整理装订，一同归档。4、安全保证措施4.1 健康、安全环境保证措施 4.1.1参加施工人员身体健康，无传染性疾病。 4.1.2在现场施工中注意个人卫生，在场地上搭设简易厕所，不随便大、小便，不乱扔、乱丢废弃物。 4.1.3施工机械要作到安全、正常运转，有专人随时检查。 4.1.4施工中严格遵守各项规章制度，无违章作业现象，否则进行处罚。 4.1.5由所总部负责全部施工人员的饮食（中午）、饮水、野外常备药品的供应，作到安全、卫生，以保障施工人员身体健康，防止中暑、食物中毒等夏季常见疾病。 4.1.6雨季施工人员配备雨

20、具，防止淋雨感冒，雷雨时防止雷击。 6.1.7对机械配件、燃油等及时供应，保障工程顺利进行。 4.2 安全、文明施工保证措施 4.2.1加强施工人员安全教育、增强安全意识，制定严格的安全施工措施，使每个进入施工现场的人员确定良好安全观念，做到安全施工。 4.2.2严格安全管理措施，工地设安全员一名专门负责工地安全保障工作，发现问题及时解决。 4.2.3施工机械运转做到安全、正常，并定时检查，施工用电要求持证上岗，无恶性事故发生。 4.2.4施工遵守各项安全规章制度，没有违章作业现象，做到工作时间精力集中，不嬉戏耍闹。 4.2.5成立现场文明施工组，在其领导下直接开展工作，对现场的文明施工负责。

21、 4.2.6配合甲方对现场的地下、地上电线、电缆、上下水情况进行了解，查清位置，避免出现意外事故。 4.2.7施工现场周围的绿化树木有义务保持完好，不予损坏。 4.2.8施工组织服从建设单位对工程总的协调管理，做到施工高度灵活组织工作有条理，现场施工井然，不混乱、不窜工，施工进度正常进行。 4.2.9在所属区域内实行统一管理、分区负责，做到物料存放整齐、运输畅通、施工现场整洁。 5、施工进度保证措施 5.1 工程指挥由所长、主任工研究确定工程负责人及专业负责人。保证人员满员、施工机械满足生产要求，质量达到优良。 行政线：董事长（院长）-所长-生产组长。技术线：公司总工-主任工-工程负责人、专业

22、负责人。层层把关、分工负责。 5.2 现场施工管理现场由35名工程师负责施工管理及质量、安全管理，具体人员如下 项目负责人 1名质量负责人 1名 安全负责人 1名施工负责人 1名 机 长 58名 5.3后勤保障由公司后勤部负责全部施工人员的饮食（中午）、饮水、野外常备药品的供应，作到安全、卫生，以保障施工人员身体健康，同时对机械配件、燃油等及时供应，保障工程顺利进行。6、勘察仪器、机械设备投入计划本次勘探拟投入58台DPP-100型及SH-30型工程钻车，1套波速测试仪、1台现场指挥车，水准仪、钢卷尺及洛阳铲各一套，并可根据进度情况随时调增。 详细见附表。项目经理简历表姓名王占永性别男年龄44

23、职务项目负责人职称高级工程师注册岩土工程师学历本科参加工作时间：1993.6从事项目经理年限：15年已完工程项目情况建设单位项目名称建设规模开、竣工日期在建或已完工程质量石家庄市兴华房地产开发公司天润花园16栋高层住宅楼及附属建筑2010.6-2010.7在建合格五矿邯邢矿业有限公司邯邢冶金矿山管理局国有工矿棚户区改造工程20栋高层住宅楼及附属建筑2011.6-2011.8已完合格石家庄鸿瑞杰生房地产开发有限公司燕港富源国际13栋高层住宅楼及附属建筑2013.5-2013.6在建合格投入本工程的主要施工管理人员表名 称姓名职务职称主要资历、经验及承担过的项目一、总 部1.项目主管王海周所长教授

24、级高级工程师从事岩土工程23年，经验丰富，承担的大型项目主要有石家庄新华商务广场、省二院门诊楼医技楼、联邦东方明珠等2.项目审核贾彦龙总工高工从事岩土工作24年，经验丰富，承担的大型项目主要有金鹏大厦、安苑小区、天维花园等二、现 场1.项目经理王占永项目经理高工从事岩土工作20年，经验丰富，承担的大型项目主要有天润花园、邯邢冶金矿山管理局部国有工矿棚户区改造工程、燕港富源国际等2.技术负责人张宗会副经理高工从事岩土工作30年，经验丰富，承担的大型项目主要有建华苑廉租房住宅、神府小区、南栗新村等3.质量管理许翠霞高工从事岩土工作11年，经验丰富，承担的大型项目主要有赵县油漆厂居住生活小区、金世界

25、二期、祥云国际吃遍中国等4.材料管理蔡鸿洁高工从事岩土工作13年，经验丰富，承担的大型项目主要有帝景江山、广汇汽车金融商务中心等5.计划管理范全林工程师从事岩土工作7年，经验丰富，承担的大型项目主要有网都嘉园、天悦城A、C地块等6.安全管理关鹏工程师从事岩土工作6年，经验丰富，承担的大型项目主要有金正君庭、霞光大剧院等7.预算管理蔡蕾助工从事岩土工作20年，经验丰富，承担的大型项目主要有维多利亚住宅住宅小区、荣昌西花园住宅小区等拟投入本工程的主要施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率(KM)生产能力备注1工程钻机DPP-1004中国北京2010满足要求2工程钻机S

26、H-1504中国无锡2009满足要求3全站仪KTS-4421中国北京2010满足要求4水准仪DS3-D1中国安徽2013满足要求5钢 尺1中国山东2013满足要求6工程动测仪SWVR型1中国武汉2010满足要求7电子天平MP200A2中国上海2008满足要求8电动筛XSB-71中国柳州2010满足要求9固结仪C20WG-118中国南京2010满足要求10剪切仪DSJ-33中国南京2010满足要求11三轴固结仪KTG-DS-A4中国北京2011满足要求12烤箱101-33中国长沙1998满足要求13绘图机HPDJ4302新家坡2010满足要求14洛阳铲3洛阳2009满足要求劳动力计划表 单位：人

27、工种按工程施工阶段投入劳动力情况测量放线钻探施工波速测试探井室内试验报告编写技术工人282工 人23233编录员8试验员6工程师1222注：(1)投标人应按所列格式提交包括分包人在内的估计劳动力计划表。(2)本计划表是以每班八小时工作制为基础编制的。二、勘察点平面布置图三、服务承诺石家庄安联房地产开发有限公司：承蒙贵公司对我河北建筑设计研究院有限责任公司的信任，给予我们参与安联生态城项目5#、6#及7#地块地质勘察的投标工作，在此我们表示衷心感谢！ 我公司在收到该项目的工程勘察招标文件后，对其条款进行了认真阅读、研究，对其原则条款及要求进行详细分析。并对招标文件中的全部条款内容表示完全认可和接
