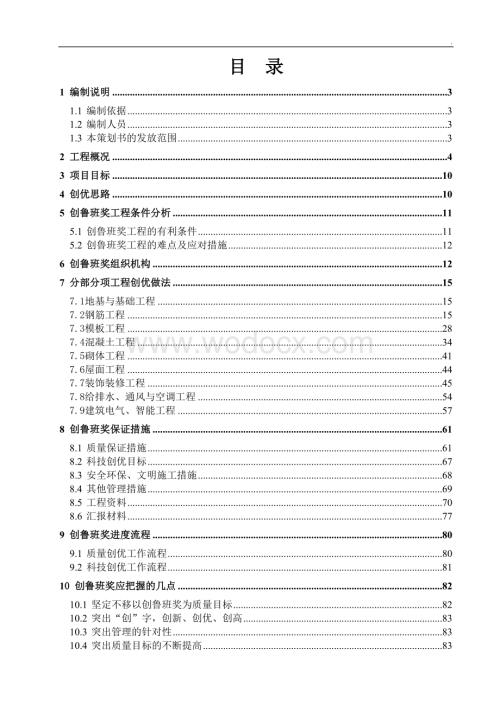

1、.目 录1 编制说明31.1 编制依据31.2 编制人员31.3 本策划书的发放范围32 工程概况43 项目目标104 创优思路105 创鲁班奖工程条件分析115.1 创鲁班奖工程的有利条件115.2 创鲁班奖工程的难点及应对措施126 创鲁班奖组织机构127 分部分项工程创优做法157.1地基与基础工程157.2钢筋工程157.3模板工程287.4混凝土工程347.5砌体工程417.6屋面工程447.7装饰装修工程457.8给排水、通风与空调工程547.9建筑电气、智能工程578 创鲁班奖保证措施618.1 质量保证措施618.2 科技创优目标678.3 安全环保、文明施工措施688.4 其

2、他管理措施698.5 工程资料708.6 汇报材料779 创鲁班奖进度流程809.1 质量创优工作流程809.2 科技创优工作流程8110 创鲁班奖应把握的几点8210.1 坚定不移以创鲁班奖为质量目标8210.2 突出“创”字，创新、创优、创高8310.3 突出管理的针对性8310.4 突出质量目标的不断提高8310.5 要过程精品，一次成优8410.6 要制定高的验收标准8410.7 质量控制技术要点8410.8 要注重资料的完整收集8610.9 要推广应用新技术8610.10 创鲁班奖要与企业诚信结合8610.11 要取得建设单位的支持8610.12 要配备一个强有力的项目班子8611

3、工程闪光点策划8611.1 技术方面的亮点8711.2 制订高于国家标准的项目标准9012 附件10112.1 附件一：中国建设工程鲁班奖（国家优质工程）评选办法中国建设工程鲁班奖（国家优质工程）评选办法（建协）10112.2 附件二：微观复查中注意事项1081 编制说明1.1 编制依据1.1.1 中国信达（合肥）灾备及后援基地建设项目招标文书、投标答疑、施工主合同1.1.2 中国信达（合肥）灾备及后援基地建设项目建筑、结构、安装专业施工图纸1.1.3 工程创优管理办法（中建五局科技管理手册）1.1.4 建筑程施工质量验收统一标准、各分部分项工程施工质量验收规范1.1.5 中国建设工程鲁班奖（

4、国家优质工程）评选办法（建协）1.1.6 鲁班奖必备资料、微观复查中注意事项1.1.7 中国信达（合肥）灾备及后援基地建设项目施工组织设计、施工方案1.2 编制人员邓红亮、钟昌富1.3 本策划书的发放范围公 司：技术质量部、生产安全部、合约法务部、物资设备部项目经理部：质量部、技术部、生产安全部、材料部、合约部、综合办公室、安装部中建五局中国信达（合肥）灾备及后援基地建设项目经理部2013年1月20日2 工程概况本工程位于合肥市滨湖新区徽州大道以东,杭州路以南,武汉路以北，总建筑面积139521.74 m2，包括1#后援中心办公楼（49869.56 m2），2#研发大楼（47039.66 m2

5、），3#综合楼（24972m2），4#机房和动力站（17640.52 m2）；1#建筑9F/-2F， 2#建筑23F/-2F，3#建筑10F/-2F，4#机房4F,动力站2F/-1F；1#建筑高度39.3米；2#建筑高度98.8米；3#建筑高度41米；4#建筑高度23.9米；，基础采用筏板基础，1#楼为大跨连体框架剪力墙结构；2#楼为框架核心筒结构；3#楼为框架剪力墙结构；4#楼为框架结构。基础为筏板基础。抗震等级7度。本工程0.000为18.60m。各栋楼混凝土强度等及抗震等级如下表：1#楼后援中心办公楼基础筏板地下室外墙剪力墙及连梁柱主梁次梁及楼梯注基础C40地下室底板、地下室外墙、无上部

6、建筑的地下室顶盖及人防地下室顶盖的混凝土抗渗等级取P8地下二层C40C50C50C40C40地下一层C40C50C50C40C40首层七层C50C50C30C30八层以上C40C40C30C30结构抗震等级框架三级；剪力墙二级2#楼研发大楼基础筏板地下室外墙剪力墙及连梁柱主梁次梁及楼梯注基础C40地下室底板、地下室外墙、无上部建筑的地下室顶盖及人防地下室顶盖的混凝土抗渗等级取P8地下二层地下一层C50C60C60C40C40首层六层C60C60C40C40七层十七层C50C50C30C30十八层二十层C40C40C30C30二十一层出屋面C30C30C30C30结构抗震等级框架二级；剪力墙二级

7、；地下二层三级3#楼综合楼基础筏板地下室外墙剪力墙及连梁柱主梁次梁及楼梯注基础C40地下室底板、地下室外墙、无上部建筑的地下室顶盖及人防地下室顶盖的混凝土抗渗等级取P8地下二、一层C50C50C50C40C40首层三层C50C50C40C40三层七层C50C50C30C30八层九层C40C40C30C30八十层以上层C30C30C30C30结构抗震等级框架二级；抗震墙一级4#楼机房及动力站基础筏板地下室外墙柱主梁次梁及楼梯注基础C30地下室底板、地下室外墙的混凝土抗渗等级取P6A区一层三层C50C40C40四层屋面C40C40C40B区地下一层C45C45C30C30一层到屋面C45C30C3

8、0结构抗震等级框架二级；地下室二级钢筋采用HRB400、HRB335、HPB300。1#楼连廊及2#楼网球馆上空为钢结构，需由专业钢结构公司按业主要求进行深化设计 。建筑主要功能分布情况1#后援中心办公楼楼层主要功能地下一层/二层车库、弱电机房、配电室、报警阀组间、柴油发电机房、管理用房、进风机房、除尘室、集气室、竖井、战时为人防首层开敞办公、呼叫中心、打印区、电池室、UPS室、消防安防总控制室二层开敞办公、呼叫中心、茶歇减压室、小会议室、中会议室、通信机房三层开敞办公、呼叫中心、茶歇减压室、大、小会议室、中央监控室、专家会商室四七层开敞办公、呼叫中心、茶歇减压室、大、中、小会议室八九层开敞办

9、公、大、中、小会议室、视频会议室、茶歇减压室、办公室2#研发大楼楼层主要功能地下一层/二层车库、物业用房、柴油发电机房、变电所、进风机房、设备用房、污水泵房、水泵房、生活水箱间、强弱电间首层综合大厅、营业办公、营业柜台、展厅、咖啡厅、商务中心二层培训教师、会议室、办公室、VIP网球场三层展厅、开敞办公、多功能厅、会议室四十七层开敞办公、休息室、打印间、茶水间、清洁间、空调机房十八二十层开敞办公、会议室、接待室、高管办公二十一层开敞办公、秘书室、高管办公二十二层开敞办公、董事长会会议室二十三层接待大厅、休息室3#综合楼楼层主要功能地下一层/二层车库、污水处理间、热水器间、精加工间、粗加工间、冷拼

10、间、洗碗间、冷冻间、值班室、休息室、冷藏、库房、干货间、污物间、报警阀组间首层餐厅、强、弱电间、门厅二层控制室、放映室、服务用房、空调机房、强、弱电间、棋牌、台球、卫生间三十层单身宿舍、倒班宿舍、学员套间、合用前室、服务用房、空调机房、电梯机房、强、弱电间、卫生间4#机房、动力站楼层主要功能动力站地下室水池、水泵房、电缆井、冷冻站首层动力站：变配电室、冷冻站、值班室、电缆井、水管井、锅炉房；机房：空调设备区、缓冲拆包区、变配电室、电池室、强弱电间、备用间、钢瓶间、设备库房、设备预装、加电测试区、安检室、新风机房、运营商机房、卫生间、消防安防值班室动力站二层柴油发电机房、油箱间、高压配电室、值班

11、室、电缆井、水管井、空调机房、卫生间机房二四层备品备件库、空调机房、新风机房、竖井、强弱电间、介质库、电池室、空调设备区、机房模块室、钢瓶间外墙主要为玻璃幕墙，干挂花岗岩石材面板、陶板。有小部分玻璃幕墙；顶棚主要为石膏板、白色防火型乳胶漆、铝合金穿孔、矿棉吸声板、白色乳胶漆、板底保温等；楼地面主要有耐磨彩色混凝土地面、防滑地砖楼地面、铺地毯楼面、糙面花岗岩、架空地板、橡胶复合面层、强化复合木地板、不发火细石砼、防油细石砼、环氧自流平地面；内墙主要为乳胶漆墙面、瓷砖墙面、穿孔吸声板墙面等。安装部分设计概况：给水冷水市政给水、不锈钢水箱及变频泵变频供水；设置生活及非生活变频供水系统，供水管道埋地部

12、分采用钢丝网复合管，室内部分采用内衬塑钢管。排水污水由柔性铸铁管构成污水排水。热水冷机热回收系统及锅炉热水系统，通过换热器提供及太阳能供应热水。雨水、废水由UPVC管构成雨水排水；由镀锌钢管构成废水排水；强电高压3路电源一备二用，高压开关柜的电压等级20KV、变压器及直流屏，高压柜设置微机综保装置，干式变压器及电源柜须RS485通讯接口，低压柜配分励脱口装置弱电电视卫星接收、光电转换，同轴电缆传输。低压电压柜内设置电力监控系统，分级供电，电井内普通照明及插座采用插接式母线供电；所以电梯、排污泵及生活泵采用双电源互投装置供电；FCMM,安防设备、弱电设备引至柴油发电机的UPS电源装置出线柜；消防

13、设备电源其中一路电源引至发电机电源；干线、支线电缆均沿桥架敷设。电话光电转换，数据语音分开，大对数电缆、语音配线架、程控电话交换机等组成。防雷明敷避雷带与暗敷避雷带结合与引下线及均压环构成避雷系统。安全监控监控、红外、巡更、停车场管理资讯系统等多系统联动。接地采用TN-S接地系统，利用桩基及结构钢筋构成接地网，所有建筑均须做总等电位联接；楼宇监控同上。综合布线主机机房设备与楼层数据交换设备构成主系统。暖通空调空调系统中央空调由制冷站、热换站集中供应冷热水，设置舒适性空调系统、VRV空调，设置有中温、低温冷冻水供应系统。通风系统主楼采用正压送风。防排烟系统主楼及群裙楼采用正压送风与机械排烟系统采

14、暖供热系统室外集中供暖管网构成采暖供热系统，3#楼采用太阳能集热系统。消防系统火灾报警系统设有空气采用早期探测器、可燃气体探测器、红外对照探测器、普通手动及自动报警探测器，设有消防广播、消防电话等，采用二总线集中报警及联动控制、消防中心报警系统。自动喷淋系统喷淋水泵、报警阀组、消防水池、屋顶水箱及稳压装置自动扫描高空水炮灭火系统、自动喷淋、水喷雾与火灾报警系统联动。消防栓系统消防水泵、消防水池、屋顶水箱及稳压装置分高低区管网供水与火灾报警系统联动；室内消火栓箱为带灭火器箱铝合金箱体。防(排)烟系统在内走道及地下车库等部位与火灾报警系统及气体灭火系统联动。气体灭火系统电池室、数据机房及运营商机房

15、、变电所、发电机房设置有管网气体灭火系统，在2#楼-1层设置无管网气体灭火系统，设置气体报警控制主机。防火门、防火卷帘、挡烟垂壁重要设备间、通道、管道井等部位设置防火门；防火分区设置防火卷帘门；防烟分区设置挡烟垂壁火灾漏电监控系统在普通照明、应急照明、插座、动力配电箱内设置火灾漏电监控模块在1#楼消防控制室设置琴台式总线电气火灾监控主机其他：柴油发电机组3 项目目标项目目标见表1。表1 项目目标序号目标内 容1质量目标达到合同要求的（按现行国家验收规范验收）合格标准，合同履约率100%，单位工程一次交验合格率100%，顾客对质量满意度达90以上，顾客“0”投诉，创 “鲁班奖”。2科技目标省级工

16、法2项（大截面框架柱模板矩钢加固施工技术，陶土板竖向遮阳系统施工技术或超长墙体裂缝防治技术）；QC成果2项；创绿色建筑工程；创绿色施工示范项目。3工期目标总工期为918历天(2012年12月25日2015年6月30日)。4安全目标杜绝死亡事故、重大机械事故、火灾事故和重伤事故的发生，避免轻伤；因工轻伤人数控制在2人以内，且实际赔付经济损失总额不超过3.2万元。5文明施工目标创安徽省安全文明工地。6环境管理目标环境管理指标达到国家、安徽省以及相关行业标准要求。4 创优思路a、从鲁班奖工程特点，分析本项目具有的科技亮点；b、从同类鲁班奖工程获奖经验，提出本项目创奖的对策与措施；c、严格按相关规范、

17、标准、图集施工，建立运行项目质量保证体系，采取有效质保措施确保工程质量；d、规范资料收集整理，为确保工程获得鲁班奖奠定坚实基础。5 创鲁班奖工程条件分析5.1 创鲁班奖工程的有利条件5.1.1 工程规模大本工程建筑面积约139500m2，规模符合中国建设工程鲁班奖（国家优质工程）评选办法（建协）附件2第二条公共建筑工程第（八）项“建筑面积2万平方米以上的其他单体公共建筑工程”的要求。5.1.2 科技含量高本工程应用到全国建筑业10项新技术（2010）中的全部10项建筑业新技术：地基基础和地下空间工程技术、混凝土技术、钢筋及预应力技术、模板及脚手架技术、钢结构技术、机电安装工程技术、绿色施工技术

18、、防水技术、抗震、加固与改造技术、信息化应用技术。四新技术的推广应用，无疑会为鲁班奖评选增添重要的砝码。5.1.3 外部环境好上级领导的鼓励、业主的大力支持及各相关单位的积极配合为工程创优创造了良好的外部环境。业主非常重视工程质量，具有强烈的优质工程意识和要求，且在总承包合同中注明获鲁班奖奖励承包人合同价的2%。勘测、设计、工程监理、项目管理公司等单位均优先考虑工程质量。这些均为工程创优创造了良好的外部环境。5.1.4 企业支持本工程已列入公司创优计划，得到各级职能部门的支持与配合，公司在人、财、物方面提供保证，为创鲁班奖工程提供了必要的条件。5.1.5 经验引路公司总承包施工的安徽省电网调度

19、大楼、湖南平和堂商贸大厦工程、湖南跳水中心、长沙卷烟厂技改工程、辽宁博物馆工程、天津空港医院工程均先后获得了鲁班奖，本项目部分人员参加过这些项目的建设，积累了大量的创鲁班奖工程施工经验，对申报程序也已相当熟识，这将为创鲁班奖打下坚实的基础。5.1.6 总承包管理优势本项目实行总承包管理，分包单位均与总包签定合同,便于总包在施工阶段的质量控制。该项目建设方资金落实到位，这将充分保证施工所需的物资资源，确保工程如期竣工。5.2 创鲁班奖工程的难点及应对措施本工程建筑功能齐全，土建、安装、装饰涉及分承包商较多，为实现业主如期交工的要求，各专业工程必须穿插进行, 组织协调难度大。为实现对业主各项目标的

20、承诺，为使各分承包方统一认识、协同作战，须充分调动总承包方的协调、监控职能，加大对分包单位的调控力度，高起点、严控制完成各项施工任务，总包单位必须具有很高的总包管理水平，检查、指导、督促各分包单位共同实现工程总目标。土建结构形式复杂，种类多，工程量大，周转材料一次性投入大，在人力、物力、财力等方面需加大投入、加强管理，保证工程按计划进行。本工程的二次装修、机电、幕墙均须深化设计，因专业众多，难免考虑不周，临到施工时才发现，对工期、质量的影响不可低估，要求设计先行，并绘制各专业综合施工作业图，将问题及早消除。本工程工期较紧，加之体量大，这就要求总包在各分包队伍的穿插施工方面和成品保护上多下功夫，

21、控制关键线路工作的同时，多做组织协调工作。综上所述，尽管本工程争创鲁班奖有一定的困难，但已经具备了充分的条件，是我公司再创鲁班奖的最好机遇，我们一定要珍惜这个机遇，下定决心，克服困难，再创佳绩，让这块金字招牌再上台阶，以鲁班奖工程这片钥匙去打开更加广阔的建筑市场大门。6 创鲁班奖组织机构鲁班奖是我国建筑工程质量的最高奖，其工程是优中之优的工程。创鲁班奖除要挖掘工程亮点，增添科技含量，提高质量标准外，也是一项系统工程，创优的全过程包含了各分部工程整体创优目标的实现即包括基础、主体（含钢结构）、屋面、装饰等土建工程和给排水及采暖、建筑电气、通风与空调、电梯、智能建筑等设备安装工程及工程的室外景观和

22、配套工程，参加中国信达（合肥）工程建设的除中建五局以外，还有多家施工队伍，每个施工单位并不是孤立的活动，必须与生产管理及成本效益相结合，为了统一质量认识，必须有整套的组织机制来保障其实现，采用一系列行之有效的对策与措施至关重要。建立专家顾问组及公司、项目两级创鲁班奖组织机构，项目部并设立专门迎检小组，加强管理工作。表2 专家顾问组专 家 顾 问 组组 长王家阳组 员赵源畴、蔡甫、张希黔等职能职责对创鲁班奖过程进行监督，提出建议表3 公司创鲁班奖组织机构公司创鲁班奖组织机构组 长张志远（公司总经理）副组长邹湘亮（公司执行总经理）组 员陈洪根（公司副总工）、彭万军（安徽公司副总经理）、魏保庆（安徽

23、公司技术部经理）职能职责负责对外公关，检查督促各项策划工作的实施，对接评审单位，履行领导职能。表4 项目部创鲁班奖组织机构项目部创鲁班奖组织机构职能编制策划方案、申报材料，过程控制、资料归集总结，参与评审及汇报，履行实施职能组长成员项目经理职责1、全面负责本工程创鲁班奖工作。2、贯彻执行国家、局、公司创奖标准及相关规定。3、全面落实本工程的质量目标、科技目标。4、对接上级组织机构及评审团。副组长成员业主代表、总监代表、设计代表、项目管理公司代表职责提供指导，对接评审团，签署证明文件组员成员总包项目部全体部门、人员、各参建单位责任人职责具体实施创鲁班奖策划：全面协助组长作好本工程的创奖工作；编制

24、创奖方案措施，落实执行情况；检查纠偏，总结经验，持续改进。项目部创鲁班奖迎检小组为有效地组织好迎检复查工作，必须成立专门的迎检小组，总指挥由项目经理担任，下分现场、技术资料、接待等具体职能小组。迎检小组其主要工作是：准备好备查资料和日程安排表；对工程现场应保证文明施工、清洁整齐、环境美观；准备好能一看就懂的工程概况、工艺流程系统图或工程模型（可作光盘）；应为专家准备人手一份的书面汇报材料，同时应采用多媒体投影，制作光盘或有条件时制作三维动画，重点突出本工程特点、难点、亮点、规模、体量及效果，使评审专家一目了然。迎检小组中的陪检人员应是熟悉情况的项目经理、工程技术人员等。他们对工程的专业范围与布

25、局、检查行走的路线熟悉，同时应事先准备好房间钥匙，事先和使用单位打好招呼，避免有些地方谢绝参观或者影响他人工作。陪检人员宜少而精，以免产生负面影响。多媒体宣传的内容应包括：工程全貌、工程的主要施工特点和难点，工程竣工后的各主要功能部位、工程施工中的基坑开挖、基础施工、结构施工、门窗安装、屋面防水、管线敷设、设备安装、室内外装修的质量水平介绍，以及能反映主要施工方法和体现新技术、新工艺、新材料、新设备的措施等，取得的主要成果，工程的科技亮点，荣誉证书，政府部门的评定意见，相关媒体报道（社会效益、经济效益）。宣传要突出工程难度大（怎么难？），技术含量高（怎么高？），细部有特色（何特色？），管理很先

26、进（怎么先进？），处处和评审鲁班奖的条件紧密结合起来，有的放矢。在宣传的多媒体制作中，注意解说词要与画面同步,画面避免重复，时间不能超过5分钟。需要评委加深印象的重点处可打字幕。所有画面应清晰，可采用渐近、定格、延时等手法加深科技亮点处的印象，局部可用计算机绘制动画来表达需要说明的问题，同时多运用数据来反映问题，基础、结构施工阶段的影像资料要能反映工程质量优良、现场整洁，并体现是该项目的基础和结构（周围有明显参照物，该参照物在评优阶段最好存在）。影像最好做到3秒一帧照片，5秒一帧加强照片。不宜使用变形镜头，使人看后认为建筑物有些变形。迎检小组分工见表5。表5 迎检小组分工项目部创鲁班奖迎检小组

27、总指挥：王亚军（五局项目经理）项目部迎检现场小组职责现场实施、过程控制、资料填写、现场迎检组长成员王照文（三公司项目经理）组员成员总包项目生产安全部、技术部、材料部、质量部、安全部、各分包责任人项目部迎检技术资料小组职则编制策划方案、精品策划方案、申报书，资料的收集、整理，汇报资料的编制。组长成员邓红亮、钟昌富（项目总工）组员成员技术部经理、质量部经理、安装部经理、各分包责任人项目部迎检接待小组职责负责检查、评审人员的生活安排，负责汇报场所的布置及安排。组长成员刘俊组员成员石卢芬7 分部分项工程创优做法7.1地基与基础工程建筑工程的地基基础是结构治理的核心，它不仅要保证工程在正常条件下的使用安

28、全，还要保证在特殊条件下的相应安全，保证建筑物的耐久性，保证合理的使用寿命。因此，依照设计要求和规范标准施工，杜绝出现由于地基基础的质量问题引起的主体结构不均匀沉降、工程裂缝、倾斜及变形等，确保地基基础工程安全可靠，是精品工程施工质量控制的关键。本工程采用筏板基础，施工中加强过程控制，保证地基承载力，过程中加强对基础轴线、标高的复核，基础开挖达到要求后及时进行地基承载力试验，地基承载力达到设计和规范要求后方可进入下一道工序。7.2钢筋工程钢筋工程施工过程质量控制重点为钢筋的原材料、抗震设防的要求、钢筋的定位措施和钢筋的保护层厚度、钢筋接头位置及接头质量、钢筋安装的外观质量等方面的控制。7.2.

29、1钢筋原材料 1)所有钢筋及相关材料（含钢筋机械连接套筒）应有出厂合格证或实验报告和进行复验报告。进场钢筋检验批量应符合规范的规定。、2)有抗震设防的要求的纵向受力钢筋抗拉强度实测值与屈服强度实测值之比不应小于1.25，钢筋屈服强度实测值与强度标准值之比不应大于1.3.3)钢筋制作加工和安装应注重技术交底和加工翻料，主要的钢筋工程（如悬挑结构）应执行样板引路制度，同时作为钢筋验收的标准，提高操作要求。7.2.2钢筋加工本工程钢筋全部在钢筋加工场加工，钢筋直径20时，采用机械连接；钢筋直径1816时，竖向钢筋采用电渣压力焊连接；16水平钢筋采用机械连接；14采用绑扎连接14时，采用绑扎连接。钢筋

30、加工控制重点为箍筋加工、直螺纹接头的加工、以及梯子筋、定距框、马凳、双F卡的加工质量。7.2.2.1箍筋加工级钢筋采用人工操作摇手扳子进行钢筋成型。级箍筋的末端弯钩弯成135，平直长度为10d（见下图），为了保证箍筋加工的准确性要求在加工机具的操作平台上用角钢焊出135、90及弯钩平直长度控制线。7.2.2.2箍筋检查箍筋加工完后，要求用“箍筋检查模具”进行检查，确保加工出来的每个箍筋尺寸、弯钩长度、角度符合标准（见下图）。7.2.2.3直螺纹丝头加工质量1）操作工人应参加技术规程培训，考核合格后持证上岗。2）钢筋应先调直再用砂轮切割机下料，切口端面应与钢筋轴线垂直，不得有马蹄形或翘曲。3）加

31、工丝头的牙形、螺纹必须与连接套的牙形、螺距一致，有效丝扣段内的秃牙部分累计长度小于一扣周长的1/2。4）加工完的丝头按照钢筋滚轧直螺纹接头技术规程（Q/HJ08-1999）标准进行自检，自检时必须用相应规格的“环规、丝头卡板”逐个检查，检查合格的丝头应戴上保护帽，加工不合格的丝头应重新加工，再次检查合格方可使用。接头的现场检验按验收批进行。7.2.2.4梯子筋、定距框、马凳、双F卡的加工1）梯子筋的加工应根据墙厚、钢筋设计间距在标准模具内（见下图）加工，梯子筋中的顶模棍采用无齿锯切割。挡板角铁分档间距钢板平台角铁基准线梯子筋实体2）定距框根据柱（暗柱）的断面尺寸、钢筋设计间距在标准模具内加工，

32、定距框中的顶模棍采用无齿锯切割；双F卡的加工根据墙厚在标准模具内加工，双F卡中的顶模棍采用无齿锯切割；马凳的加工根据板厚、铺设方向及钢筋保护层确定其高度进行加工。3）梯子筋、定距框、马凳、双F卡成品及其相应模具应纳入预检中，梯子筋、定距框的分档间距应准确，顶模棍两端伸出长度一致，马凳高度应准确，双F卡的卡口位置应准确且顶模棍两端伸出长度一致。4）梯子筋、定距框、马凳、双F卡应根据墙厚、板厚、钢筋粗细选用合适的钢筋作为骨架，焊接应牢固，其刚度应附合支撑要求。7.2.3钢筋定位7.2.3.1竖向梯子筋墙体水平钢筋间距采用竖向梯子筋控制。绑墙水平筋时，根据竖向梯子筋分档间距安放水平筋，绑扎前先将整道

33、墙体梯子筋拉线调平并用上中下三道水平筋临时固定牢固。竖向梯子筋比墙体立筋规格大一个等级并代替墙立筋，梯子筋从暗柱边开始设置，纵向间距不大于2000mm,且每道墙至少设置两道。7.2.3.2水平梯子筋墙体竖向钢筋间距采用水平梯子筋控制。在距墙模板上口100mm处放置16、12墙体水平梯子筋（墙体竖向钢筋直径16mm时用16水平梯子筋，墙体竖向钢筋直径16mm时用12水平梯子筋，水平梯子筋可周转使用，水平梯子筋放平并与墙体竖向钢筋用绑扎丝绑牢。墙体水平梯子筋形状见下图。实体7.2.3.3定距框框架柱、暗柱主筋间距采用定距框控制。1）框架柱定距框柱主筋连接完后，用线坠校正其垂直度，校正后先在柱下口距

34、楼板结构面100mm处放置20柱定距框并与主筋绑扎牢固（固定主筋不偏位，四角顶模棍作为柱模板的限位撑），然后在柱上口100mm处放置20柱定距框并与主筋绑扎牢固（上口定距框可周转使用）。再次校正垂直度无误后开始正式绑扎柱钢筋。框架柱定距框形状见下图。2）暗柱定距框暗柱主筋连接完后，非洞口边暗柱用线坠校正其垂直度无误后在墙上口100mm处放置20暗柱定距框并与主筋绑扎牢固（上口定距框可周转使用），并上、中、下各绑一道临时箍筋固定后再正式绑扎。洞口边暗柱用线坠校正其垂直度无误后放置三道定距框：洞口高度范围内放置两道暗柱定距框（固定主筋不偏位，三边顶模棍作为门窗及墙模板的限位撑）第一道距楼板结构面1

35、00mm处放置，第二道距洞顶下150 mm处放置，最后一道在距墙上口100 mm处放置。3）双“F”卡为确保钢筋保护层到位、保证墙模不向内偏移，在墙高的中部沿墙长方向设置一排双F卡（该位置处，双F卡取代钢筋保护层垫块及墙拉钩），间距600mm，双F卡见下图：7.2.4保护层控制本工程墙、柱、梁侧面钢筋保护层控制采用塑料卡子，放在墙体的水平筋或梁、柱的箍筋上。楼板、梁底面使用砂浆垫块，垫块可以根据钢筋规格选择相应的凹槽型垫块，使垫块和钢筋更好地联合在一起，保证不偏移和移位。砂浆垫块根据不同钢筋直径采用工厂化生产，保证尺寸完全统一且控制在保护层允许的偏差范围之内。7.2.5钢筋绑扎7.2.5.1各

36、部位起步筋位置1）剪力墙剪力墙第一道水平筋起步距楼板结构面为50mm；暗柱第一道起步箍筋距楼板结构面为25mm。剪力墙第一根竖向钢筋距暗柱钢筋边50mm,并从中间向两边排列，中间部分竖向筋间距为设计间距，当排列到暗柱边第二根竖向筋时，可调整其间距，使实际间距不大于设计间距，纵向筋排列见下图：2）连梁连梁第一道起步箍筋距暗柱边钢筋50mm，中间箍筋均分但实际间距要求不大于设计间距；在暗柱内也要加一道箍筋距暗柱边钢筋50mm。连梁箍筋排列见图：3）柱及梁独立柱第一道起步箍筋为50mm,附墙柱、端柱起步箍筋为25mm。框架梁第一道起步箍筋距柱边主筋50mm,次梁第一道起步箍筋距框架梁边主筋为50mm
