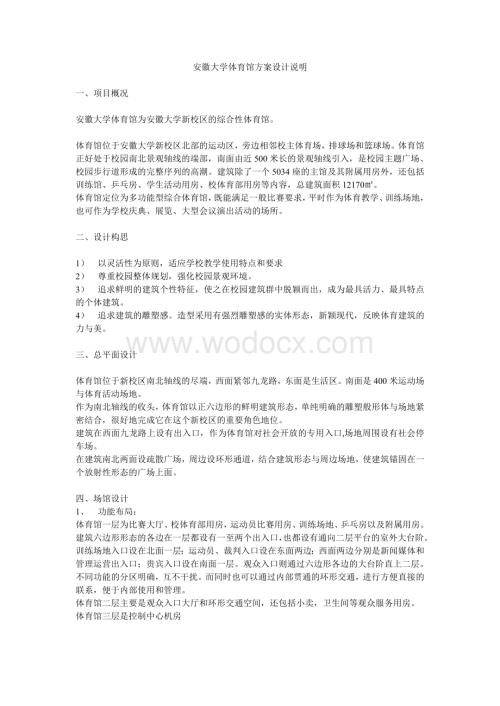

安徽大学体育馆方案设计说明.doc

1、安徽大学体育馆方案设计说明一、项目概况 安徽大学体育馆为安徽大学新校区的综合性体育馆。 体育馆位于安徽大学新校区北部的运动区，旁边相邻校主体育场，排球场和篮球场。体育馆正好处于校园南北景观轴线的端部，南面由近500米长的景观轴线引入，是校园主题广场、校园步行道形成的完整序列的高潮。建筑除了一个5034座的主馆及其附属用房外，还包括训练馆、乒乓房、学生活动用房、校体育部用房等内容，总建筑面积12170。 体育馆定位为多功能型综合体育馆，既能满足一般比赛要求，平时作为体育教学、训练场地，也可作为学校庆典、展览、大型会议演出活动的场所。 二、设计构思 1） 以灵活性为原则，适应学校教学使用特点和要求

2、2） 尊重校园整体规划，强化校园景观环境。 3） 追求鲜明的建筑个性特征，使之在校园建筑群中脱颖而出，成为最具活力、最具特点的个体建筑。 4） 追求建筑的雕塑感。造型采用有强烈雕塑感的实体形态，新颖现代，反映体育建筑的力与美。 三、总平面设计 体育馆位于新校区南北轴线的尽端，西面紧邻九龙路，东面是生活区。南面是400米运动场与体育活动场地。作为南北轴线的收头，体育馆以正六边形的鲜明建筑形态，单纯明确的雕塑般形体与场地紧密结合，很好地完成它在这个新校区的重要角色地位。 建筑在西面九龙路上设有出入口，作为体育馆对社会开放的专用入口,场地周围设有社会停车场。在建筑南北两面设疏散广场，周边设环形通道，

3、结合建筑形态与周边场地，使建筑锚固在一个放射性形态的广场上面。四、场馆设计1、 功能布局：体育馆一层为比赛大厅、校体育部用房，运动员比赛用房、训练场地、乒乓房以及附属用房。建筑六边形形态的各边在一层都设有一至两个出入口，也都设有通向二层平台的室外大台阶。训练场地入口设在北面一层；运动员、裁判入口设在东面两边；西面两边分别是新闻媒体和管理运营出入口；贵宾入口设在南面一层。观众入口则通过六边形各边的大台阶直上二层。不同功能的分区明确，互不干扰。而同时也可以通过内部贯通的环形交通，进行方便直接的联系，便于内部使用和管理。体育馆二层主要是观众入口大厅和环形交通空间，还包括小卖，卫生间等观众服务用房。体

4、育馆三层是控制中心机房 2、 观赛厅：1） 比赛场地体育馆适应学校进行体育教学的需要，能够提供较多的运动场地。内场大小按手球场地考虑，同时兼顾平时训练场地布置，通过活动席位调节大小、灵活使用。当不布置活动座位时，场地长44米，宽32.6米，净高20.0米。可设二片篮球场；当布置活动座位时，场地长40.0米，宽22.5米，能满足国内篮排球，手球，羽毛球和体操等比赛要求。训练场地与标准场地相邻，长36米，宽18米。通过活动隔断与主比赛场地相隔。训练场地打开隔断可作为舞台使用。2） 观众席位赛场主席台设贵宾席22个座位，新闻记者席54个座位，看台普通观众座席3920个，无障碍席位6个，共计4002个

5、座席。在场内可根据需要增加临时看台座位1032个。共计5034个座位，可容纳一届学生，满足学校的开学典礼使用。3） 观众安全疏散疏散控制时间T=疏散控制时间N =疏散总人数n = 单股人流通行能力 (42人/min)B = 外门通过人流股数V = 疏散时在人流不饱满情况下的步行速度 (45m/min)K = 使外门的人流达到饱满时的几个内门至外门距离的加权平均数由公式得：T=5034/（4240）+9/45=3.2min3、 剖面设计1） 体育馆一层层高4.8米，二层层高4.0米，建筑总高度29.14米。室内外高差0.15米。2）视线分析： 看主席台区观众视点取篮球比赛场地边线上空0mm处，前

6、区观众视点取篮球比赛场地边线上空300mm处，后区观众视点取篮球比赛场地边线上空600mm处。看台视线每排升起，C=60 （座席并排布置）。4、 声学设计：场内顶部及侧墙部位设吸声处理，为满足比赛及裁判广播清晰度的需要，兼顾学校会议及文艺演出要求，并考虑经济合理性，混响时间控制在1.52.0秒之间。五、立面造型 1) 体育建筑空间特点的体现在形体构成上，突出了体育建筑内部空间界面需求，强调了空间在外形的表现，实体与屋盖所组成的形态既是内部空间特点的体现，又是体育建筑力的表达。2) 建筑雕塑感与体育精神的体现建筑外部造型采用体块加减的手法，通过大块体量的凹凸变化与大面积的虚实对比追求建筑的雕塑感、现代感。运用现代技术和现代美学的价值观，采用合理的结构形式，通过屋面与墙面的形体变化，形成明确有力、个性鲜明的建筑形象。通过建筑形体上的、墙面虚实的、材质纹理的对比变化等建筑语言力图创造出一种冲突与对比，一种视觉上的力感与美感，反映体育建筑的精神所在。3）材料运用外墙采用仿石涂料与玻璃幕墙结合，屋面采用钢结构金属屋面。建筑基座采用石材贴面。 六、经济技术指标 建筑占地面积 6810总建筑面积 12170 建筑高度 29.2m 建筑层数 三层 体育馆观众席位 5034席 其中 固定席位 4002席 活动席位 1032席
