200t医药原料生产废水处理方案.doc

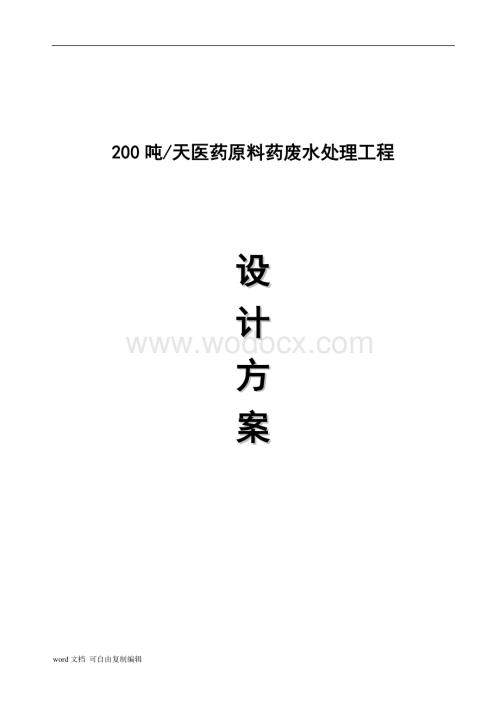

1、 200吨/天医药原料药废水处理工程 设计方案目 录第一章、概述.31、项目概况.4第二章、技 术 措 施. .61、总 论 .71.1设计依据.71.2设计规范.71.3设计原则. 71.4污水水质和水量.81.5排放标准. 91.6系统运行时间 .92、污水处理系统工艺设计 .92.1概述 .92.2工艺流程框图 .92.3工艺说明：. 02.4去除率预期 32.5污水处理单元设计 .42.6主要设备规格. 82.7药剂、公用工程消耗和运行费用. 123.电气和控制系统设计. 143.1概述.143.2电气系统技术说明. 154、结构设计 174.1设计原则 174.2工程式地质 174.

2、3地基处理与抗浮措施 174.4结构形式 174.5主要建筑材料 174.6受力钢筋的混凝土保护区层厚度. 18第三章 、环境效益分析及售后服务 191、环境效益分析. 192、售后服务承诺. 19第四章、工 程 投 资 估 算.201、土建工程投资估算 212、设备投资估算 22第五章 设计图纸 241、 废水处理工艺流程图2、 废水处理平面布置图第一章概述概 述1、项目概况公司目前已完成实施了年产200吨饲料添加剂烟酰胺，70吨本芴醇原料中间体胺化物，年产80吨吉他霉素原料药生产线等项目，项目实施以来也取得了一定的经济效益和社会效益，同时通过以上项目的实施，公司已建成了完整的安全生产，环境

3、污染控制硬件设施及管理体系，并积累了一定的安全生产经验。蒿甲醚和本芴醇进行合理配比研制出的抗疟新药复方蒿甲醚，对治疗重型疟及并发性疟等非常有效，而且毒副作用小。同其他抗疟药相比，复方蒿甲醚具有增效、互补、延续抗性产生并与现有抗疟药无交叉性，安全实用等特点。为了进一步增强出口竞争力，根据浙江医药股份有限公司的“十一五”整体产业规划，公司拟新建年产2000吨蒿甲醚中间体1,4-萘醌(TQ)生产线。公司环境方针：遵守法律法规，发展高新产业；提倡清洁生产，全员污染防治；开展节能降耗，承诺持续改进；树立绿色理念，提升来益生物。公司认真对待建设项目环境保护的有关规定，决定对生产过程中产生的废水进行净化处理

4、, 根据中华人民共和国环境保护法和建设项目环境保护和管理条例等有关法律法规，该废水必须经预处理合格后才能接入集中区污水处理厂深度处理。针对该医药废水的特点，依托我公司的先进技术优势，并结合实际情况提出如下的废水处理工艺方案，供有关部门领导决策参考。第二章技 术 措 施总 论1.1设计依据 根据业主提供的资料。1.2设计规范1.2.1中华人民共和国环境保护法及其它环境保护相关法律法规；、1.2.2绍兴市化工园区污水处理厂接管标准1.2.3污水综合排放标准GB8978-19961.2.4室外排水设计规范GBJ14-87 1997年版。1.2.5水处理设备制造条件GB2932-86。1.2.6建设项

5、目环境保护设计规定；1.2.7给水排水标准规范实施手册；1.2.8给水排水工程概预算与经济评价手册；1.2.9供配电系统设计规范（GB50052-95）1.2.10工业企业厂界噪声标准类1.2.11其它相关标准及规范1.3设计原则（1）、将污染源管理、污水达标处理、总量控制与清洁生产等方面有机结合，确保废水达标排放。（2）、针对该厂污水特点，选用技术先进可靠、工艺成熟稳妥、处理效率高、运转成本低、操作管理方便的污染处理工艺。（3）、充分利用公司原有治理设施，降低工程投资，降低污染治理成本。（4）、力求各治理设施布置紧凑，工艺流程顺畅，外型与周围环境协调，尽可能节省用地面积。（5）、污水处理设施

6、在运行上有较大的灵活性和可调节性，以适应水质水量的变化。（6）、设计时充分考虑污水处理系统配套的减震，降噪，除臭等措施，从而防止对环境的二次污染。（7）、废水处理配套设施优先选用价格合理的名牌优质产品，确保工程质量和投资效益。1.4污水水质和水量1.4.1污水水量根据厂方所提供总水量该工程设计总水量为200m3/d。其中物化段处理量为100 m3/d，生物段处理量为200m3/d，设计内容包括：日处理200m3/d生产废水的污水处理设施各一座，包括构筑物、建筑物和非标设备等的设计，管道、水泵、风机、等标准设备的选型和电气配置。1.4.2工艺废水进水水质 业主提供的工艺废水水质数据列于表1-1。

7、表1.1生产废水进水的性质。项目 进水 单位 备注CODcr 15000 mg/lNH3-N 200 mg/lSS 500 mg/l1.5排放标准 该项目建成后，处理后的出水水质应满足绍兴综合污水处理厂纳管标准规定限值，具体数据见表1.2表1.2出水排放标准项目 出水 单位 CODcr 500 mg/lNH3-N 35 mg/lSS 50 mg/l1.6系统运行时间 污水处理系统需要24小时连续运行。主要设备需要有足够的备用台数，保证在设备故障时不影响系统运行。同时系统设计需要有足够的灵活性，这样保证在某些构筑物或核心构筑物的某些部分检修时，不影响整体系统的运行。2、污水处理系统工艺设计2.1

8、概述本废水处理系统设计通过物理化学和生物处理方法处理生产废水，使其最终达到排放标准。根据污水水质分析，具体工艺如下：2.2工艺流程框图 处理工艺流程框图见图2.1word文档 可自由复制编辑盐酸空气 盐酸 石灰乳处理工艺流程框图2.1复合PAC PAM絮凝反应池车间废水PH调节池初沉池废水收集池微电解反应塔空气上清液干污泥送固废中心污泥板筐压滤污泥脱水池污泥池H2O2管道混合器中和1#絮凝沉淀池Fenton反应器超声催化氧化塔2#絮凝撇渣沉淀池PAM 石灰乳O3发生装置污泥回流二沉池好氧池兼氧池好氧池水解酸化池空气空气空气出水排放池HB66过滤1#中间池 2.3工艺说明：2.3.1、微电解微电

9、解，主要利用了铁的还原性、铁的电化学性、铁离子的絮凝吸附三者共同作用来净化废水。其处理原理而言，即在酸性及金属催化剂存在的条件下，铁与炭之间形成无数个微电流反应器,使废水中的有机物在微电流的作用下被还原氧化。当废水通过含铁和炭的填料时，铁成为阳极，碳成为阴极，并有微电流流动，形成无数个小电池，产生腐蚀。其相关反应如下：阳极反应Fe2e Fe2+ E0(Fe2+/Fe)= -0.44V阴极反应2H+2e H2 E0(H2+/H2)= 0.00V当有氧气时O2+4H+4e 2H2O E0(O2)= 1.23VO2+4 H2O+4e 4OH- E0(O2/ OH-)= 0.40V上述反应在酸性和充氧

10、的情况下腐蚀最甚并具有如下被证实了的功能：由于有机物参与阴极的还原反应，使官能团发生了变化，改变了原有机物的性质，降低了色度，改善了B/C值；废水的胶体粒子和微小分散污染物受电场作用，产生电泳现象，向相反电荷的电极移动，并聚集在电极上使水澄清；阳极新生态的Fe2经石灰中和生成Fe(OH)2、Fe(OH)3有极强的吸附能力，使水得以澄清；阳极生成的氢气，具有还原性，能将硝基苯还原成苯胺，降低废水的毒性增加废水的可氧化性，利于提高后续氧化法处理效应。我们之所以选用催化微电解作为预处理是因为它具有以下特点：（1）我公司设计的催化微电解装置在长期运行中始终保持高活性，不需经常“活化”，运行质量稳定、可

11、靠。不会出现“结疤”和“钝化”现象，至今仍高效运行。我公司设计的催化微电解装置处理效率高，效果好。同时可改善污水的可氧化性，提高B/C比值0.10.3。（2）我公司设计的催化微电解装置结构紧凑、新颖、一体化，占地面积小，耗能低。2.3.2、Fenton氧化Fenton试剂氧化有机物的反应，是以铁离子作用于过氧化氢生成羟基自由基，并引发更多的自由基，进攻有机物分子内键，达到将有机物完全无机化或裂解为小分子的目的。Fe2+ H2O2Fe3+OH+OH- （1）Fe3+ H2O2Fe2+H2O+ H+ （2）Fe2+OHFe3+OH- （3）Fe3+OH2Fe2+ H+O2 （4）OH+ H2O2H

12、2O+OH2 （5）O2-+ H2O2O2+OH+OH- （6） 经过上述反应生成了一系列的自由基，如OH、OH2、O2-等，这些自由基进一步与有机物发生作用：R-H+OHR+ H2OX-+OHX+ OH- 生成的R和X进一步与自由基反应，使有机物矿化或转化为易于降解的小分子物质，从而去除部分有机物，并提高可生化性。2.3.3超声催化氧化塔 超声催化氧化具有以下的优点: 催化氧化反应在常温常压下进行,反应条件温和,易于操作,设备投资低廉; 采用臭氧氧化能力强,加上超声和紫外的协同作用，使氧化能力大大提高几倍; 采用化学法现场制备臭氧,氧化剂制备简便,投资及运行费用较低; 催化剂的存在,提高了氧

13、化效率; 对有机物的降解以生成含氧基团的小分子化合物为主,不产生有机卤代烃等二次污染物; 催化剂制备方法可靠,使用寿命长,流失率低。2.3.4水解酸化池水解酸化工艺可以从有机物的厌氧分解过程的分析得出。有机物的厌氧分解一般可以分解为三个阶段，第一阶段是由兼性细菌产生的水解酶类将大分子物质或不溶性物质水解成低分子可溶性的有机物，这一阶段主要是促使有机物增加溶解性。第二阶段为产酸和脱氢阶段。它把水解形成的溶性小分子由产酸菌氧化成为低分子的有机酸等，并合成新的细胞物质。第三阶段是由产甲烷细菌把第二阶段的产物进一步氧化成甲烷、二氧化碳等，并合成新的细胞物质。难降解的有机化合物通常都是一些大分子的有机化

14、合物、纤维素等，这类污染物的降解首先要经过水解过程，而好氧微生物的水解能力很弱，致使有机物降解缓慢。1厌氧生物处理恰恰利用了水解酸化阶段，使一些难降解的物质得到降解。只要适应水解酸化的微生物菌群生成，就可以使一些难降解的物质得到降解。1967年，人们发现氯代烃在厌氧条件下可以脱氯而分解为较易生物降解的中间体。2在水解和酸化阶段，主要微生物为水解菌和产酸菌，他们均为兼性细菌，利用水解菌和产酸菌，将大分子、难降解的有机物降解为小分子有机物，改善废水的可生化性，为后续处理创造有利条件。2.3.5 兼氧池及接触氧化池2.3.5.1用途：去除COD及BOD2.3.5.2工作原理A/O生化工艺中，兼氧池中

15、溶解氧含量很低，利用兼性微生物的新陈代谢作用将大分子有机物分解和转化为小分子有机物。好氧池是生化处理的核心设施之一，微生物的生物化学过程主要是在好氧池中进行的，本设计采用生物接触氧化法工艺，兼有活性污泥法的特征，但相对于常规的活性污泥法而言，由于所采用的软性填料比表面积大，池内的充氧条件良好，生物接触氧化池内单位容积的生物固体量都高于活性污泥曝气池及生物滤池。因此，生物接触氧化池具有较高的容积负荷，处理效率高，同时由于生物接触氧化法池内生物固体量多，水流属完全混合型，因此生物接触氧化法对水质水量的骤变有较强的适应能力，因此对进水冲击负荷的适应力强，处理时间短，所需装置设备小，占地面积就小，能够

16、克服常规活性污泥法中的污泥膨胀问题，所产生的剩余污泥量少，是一种高效的生化处理方法2.4去除率预期各处理单元对主要污染物的预期去除率见表2.1絮凝反应微电解工段Fenton工段进水出水去除率进水出水去除率进水出水去除率流量（m3/d）200200200200200200CODcr(mg/l)150001200020%12000900025%9000225075%氨氮(mg/l)20016020%16012820%12810220%催化氧化A2/O工段HB66滤池工段进水出水去除率进水出水去除率进水出水去除率流量（m3/d）200200200200200200CODcr(mg/l)2250900

17、60%90036060%36018050%氨氮(mg/l)1028220%652365%2.5污水处理单元设计2.5.1、废水收集池功能 收集并存储废水数量 1座材质 钢筋混凝土结构（玻璃钢防腐）处理规模 200m3/d参数 V=600m3，HRT=3d2.5.2、絮凝反应沉淀一体池功能 废水混凝絮凝反应及其沉淀数量 1座材质 钢筋混凝土结构处理规模 200m3/d参数 V=80m3， HRT=6hr2.5.3、 PH调节池功能 混合均质废水并调节PH为后续微电解做预处理数量 1座材质 钢筋混凝土结构（玻璃钢防腐）处理规模 200m3/d参数 V=60m3， HRT=6hr2.5.4、 微电解

18、塔功能 工艺废水预处理，将大分子有机物分解成小分子有机物，环状物质开环断链。数量 1材质 普通不锈钢（玻璃钢防腐）处理规模 200m3/d参数 V=40m3 HRT=2hr2.5.5、Fenton氧化池功能 工艺废水预处理，将大分子有机物分解成小分子有机物，环状物质开环断链，同时去除部分显色有机物，降低色度数量 1座材质 钢筋混凝土结构处理规模 200m3/d参数 V=60m3， HRT=6hr 2.5.6、中和1#絮凝沉淀池功能 加石灰乳中和絮凝沉淀数量 1座材质 钢筋混凝土结构处理规模 200m3/d参数 V=48m3， HRT=6hr2.5.7、催化氧化塔功能 催化氧化进一步降解水中难降

19、解未被fenton氧化的有机物数量 1座材质 普通不锈钢（玻璃钢防腐）处理规模 200m3/d参数 V=30m3， HRT=3hr2.5.8、2#絮凝沉淀池功能 利用重力进行泥力分离数量 1座材质 钢筋混凝土结构处理规模 200m3/d参数 V=80m3， HRT=6hr2.5.9、 水解酸化池功能 去除COD及BOD等污染物数量 1座材质 钢筋混凝土结构处理规模 200m3/d参数 V=120m3 HRT=24hr2.5.10、 兼氧池功能 去除COD及BOD等污染物数量 1座材质 钢筋混凝土结构处理规模 200m3/d参数 V=60m3 HRT=12hr2.5.11、接触氧化池功能 去除C

20、OD及BOD等污染物数量 2座材质 钢筋混凝土结构处理规模 200m3/d参数 V=120m3， HRT=12hr2.5.12、 二沉池功能 利用重力进行泥力分离，收集污泥用于回流或排放。数量 1座材质 钢筋混凝土结构处理规模 200m3/d参数 V=60m3 HRT=6hr2.5.13、1#中间水池功能 混合并调节均质废水数量 1座材质 钢筋混凝土结构处理规模 200m3/d参数 V=30m3， HRT=3hr2.5.14、污泥池功能 存储污泥数量 2座材质 钢筋混凝土结构处理规模 200m3/d参数 V=60m3， HRT=1d2.5.15石灰乳池功能 溶解石灰乳数量 1座材质 钢筋混凝土

21、处理规模 200m3/d参数 V=60m3 HRT=2hr2.5.18操作间功能 控制室、配电间、风机房、仓库、加药间等数量 1座材质 框架砖混结构处理规模 200m3/d参数 A=100m22.6主要设备规格2.6.1、废水提升泵功能： 输送工艺废水数量： 8台形式： 自吸式型号： 40FSB流量： 10 m3/hr扬程： 20M材料： 氟塑料功率： 4kw/台电压： 380v/3/50HZ2.6.2、废水提升泵功能： 输送工艺废水数量： 台形式： 自吸式型号： ZW40-10-20流量： 10m3/hr扬程： 20M材料： 铸铁功率： 2.2kw/台电压： 380v/3/50HZ2.6.3

22、、过滤器进水泵功能： 输送工艺废水数量： 1台形式： 离心式型号： ZW40-10-20流量： 10m3/hr扬程： 20M材料： 不锈钢功率： 4kw/台电压： 380v/3/50HZ2.6.4、过滤器反冲洗泵功能： 输送清水数量： 1台形式： 自吸泵型号： ZW50-20-35流量： 20T/H扬程： 35米材料： 不锈钢功率： 5.5KW电压： 380V/3/50HZ2.6.5、污泥泵功能： 输送污水和污泥数量： 1台形式： 螺杆泵型号： G25-1流量： 2T/H扬程： 32米材质： 铸铁；功率： 1.5kw电压： 380v/3/50HZ2.6.6、潜水搅拌机功能： 污水和污泥的混合数

23、量： 2 台形式： 潜水式厂商： 南京云升型号： QJB-400叶桨直径： 400叶桨转速： 290/min 材料： 304功率： 4kw电压： 380v/ /50HZ2.6.7、罗茨风机功能： 为生化系统供应空气数量： 4台（三用一备）形式： 罗茨风机厂商： 山东章丘型号： XSR100材料： 铸铁处理流量： 5.87m3/min/台功率： 7.5 kw/台排出压力：39.2KPa噪声： 65dB重量： 200kg(主机)电压： 380V/3/50HZ附件： 1、通用底座、皮带护罩2、风机皮带轮，马达皮带轮和V型皮带3、出入口消音器（带过滤器）、安全阀、逆止阀、压力计2.6.9、箱式压滤机功

24、能：污泥浓缩和脱水数量： 1台形式： 箱式压滤机厂商： 鹏鹞环保型号： XAM30/600-UKB材料： 增强聚丙稀过滤面积： 30m2外形尺寸：345011001265重量： 2456kg功率： 1.5KW电压： 380V/3/50Hz附件： 滤布及自动保压装置2.6.10、药剂投加系统功能： 溶解、存储化学药剂，并将其各自投加到指定位置数量： 5台厂商： 鹏鹞环保型号： JY-I材料： 罐体：PP搅拌机叶轮：304不锈钢加药泵： PP储罐容积： 05-1.0t流量： 0-3000L/hr搅拌机功率：0.75kw/台电压： 380v/3/50Hz处理能力： 50-100kgDS/hr绝干污泥

25、/hr附件： 1、搅拌机、计量泵、必要的阀门和管路2、供人员进入槽内的可拆卸盖板3、放空阀，连接到排水管道4、液位传感受器2.6.11、HB66过滤器功能：生物填料过滤有机物数量： 1台厂商： 合众环保型号： HB66设备材质： 不锈钢单台外形尺寸：H=20006000单台滤料： 生物滤料H=200mm；附件： 必要的阀门和管路2.6.12、微孔曝气器功能： 生化系统曝气装置数量： 252套形式： 微孔曝气器厂商： 鹏鹞环保型号： 215mm材料： ABS服务面积： 0.5-0.8 M2/套氧利用率： 35%充氧能力： 0.49 kg/h阻力损耗： 30pa2.6.13、弹性填料功能： 生化池

26、挂生物膜用数量： 168 M3形式： 纤维厂商： 鹏鹞环保型号： 150mm材料： 聚烯烃比表面积：150-300 m2/m3孔隙率： 99%2.6.14、电控柜和控制盘功能： 监测和控制废水处理装置数量： 1套位置： 废水处理装置和控制室工作环境： 环境温度0-40，相对湿度10%-95%2.7药剂、公用工程消耗和运行费用2.7.1电力消耗 所需总装机电力：600kw，34W，380V，50Hz2.7.2化学药剂消耗 见2.7.3运行费用计算。2.7.3运行费用1、化学药剂费用序号名称数量单价（元/kg）小计（元/天）备注1石灰乳(CaO含量30%)约200kg/d0.61202工业盐酸（3

27、1%）约200kg/d0.61203双氧水（27.5%）约500kg/d210004PAM（固体粉末）4kg/d2080助凝剂5PAC（有效成分29%，固体粉末）200kg/Day1.8360絮凝剂合计（元/天） 1680化学药剂费用(元/吨) 8.42.公用工程消耗a.自来水药剂溶药用水1.00吨/天其它5.00吨/天工业水费2.5元/吨总费用15元/天工业用水费用0.10元/m3 .水b.电力总装机功率180kWh，34W，380V-50HZ实际使用功率100KW/小时电力消耗2400KW/天工业电费0.65元/KW总费用1560元/天电力费用7.8元/吨.污水c.污泥处理费用污泥（80%

28、含水率）2吨/天污泥处置费用50元/天总费用50元/天污泥费用0.25元/吨.污水d.人工工资职工数4个工资70元/天总费用280元/天人工工资1.4元/吨.污水e.总费用化学药剂费用 7400元/天8.40元/吨.污水工业用自来水费用100元/天0.10元/吨.污水电费 1560元/天7.8元/吨.污水污泥处置费50元/天0.25元/吨.污水人工费 240元/天1.4元/吨.污水运行费用合计1548.36元/天17.95元/吨.污水3.电气和控制系统设计3.1概述3.1.1现场条件本方案中的电气设备适合在下列条件下工作场地高度（海拔高度）： 1000m环境温度：配电室 40相对湿度：配电室

29、95%（max）电压与电源条件：低压供电（由用户负责） 380VAC系统 TN-S变化 -10+10%相数 3中性 YES频率 50Hz变化 1电气设备和仪表（外部设备等）3.1.2系统防雷保护 对重要设备将会在电源方面提供防雷保护。3.1.3安全防护风机房和配电间的设计应满足安全规范；任何带电设备必须有防护措施；所有电气设备的金属外壳均有可靠接地；危险区设警示牌。3.2电气系统技术说明3.2.1供电电源 本工程按二级用电负荷考虑，由业主提供一路380V电源到污水处理厂低压进线柜。3.2.2主要技术说明 该项目中废水处理设备的整个动力中心的马达控制中心/集散系统采用的是固定分隔式配电盘。因此配

30、电盘一般说明和技术说胆可满足用户的要求。配电盘包括一组控制盘，一个进线室和几个马达控制室。准确的控制盘数量将在基本设计联络会后按照实际马达表确定。下面描述了马达控制室的基本设计技术规格每个马达馈钱和引出线都配备on/off/fault（开/关/故障）指示灯；所有指示灯均为LED（发光二极管）式，用插头插入插座内；每个马达控制线都包括断路线、接触器和热继； 当马达功率30KW时采用软启动；电流计将安装在负载大于30A的线路上；所有断路器、马达状态（开/关/故障/电流（30A）都显示在控制柜上；电控柜尺寸：800*600*2200mm。 每个电机都配有现场控制柜。防护等级：室内IP45，室外IP6

31、5。 进线开关（断路器）设短路速断，延进速断及长延时过电流保护。由低压进线断器实现；电动保护回路设短路、过电流及过载等保护；供电线回路设短路及过电流保护；进线柜电气元件描述电气元件Model 型号空气开关照明空气开关维修空气开关备用空气开关接触器备用接触器热继电器继电器平头带灯按钮，红色X2BW34M1C平头带灯按钮，绿色X2BW33M1C电源指示灯XB2BVB3C选择开关XB2BD33C常闭辅助触点XB2B-2C紧急停车按钮XB2BS442C3.2.3管线敷设及电缆选择 室内电缆穿管埋地敷设或电缆沟敷设。室外是缆直埋（小于8根时）或电缆沟，过马路等承压地段采用穿钢管保护。 电缆均采用铠装铜芯

32、聚氯乙烯绝缘电缆。 电缆进出建筑物处采用防火材料进行封堵。4、结构设计4.1设计原则建筑物耐久年限为50年。主要建筑物耐火等级为二级。满足低温条件的需要。生产区建筑除满足生产功能以外尽量与厂前区建筑相协调，并且控制噪音，满足采光、通风标准。结构设计以安全实用、经济合理、兼顾美观、便于施工为原则。结构安全等级为二级。4.2工程式地质 需要业主提供资料。4.3地基处理与抗浮措施 要参照建设场地地质勘探报告。4.4结构形式 建筑物为框架结构，贮水构筑物为钢筋混凝土现浇整体结构。4.5主要建筑材料a、混凝土：普通贮水构筑物采用强度等级C25，抗渗等级S6以上，膨胀加强带内混凝土强度等级C30，并掺中W

33、G-HEA型高效抗裂防水剂；建筑物采用强度等级C20；素混凝土垫层采用强度等级C10。b、砌体结构：0.00以下用M10水泥砂浆MU10砼空心砌块，0.00以上用M5混合砂浆砌MU7.5多孔烧结砖（KP1砖）。框架呆结构填充墙采用加气砼砌块砌筑。c、钢材钢筋：级钢（Q235） fy=210N/mm2 级钢（16Mn） fy=300N/mm2钢管及型钢采用Q235级钢。4、焊条：E43型（用于级钢的焊接）E50型（用于级钢的焊接）4.6受力钢筋的混凝土保护区层厚度盛水构筑物池壁 250mm盛水构筑物底板 250mm非盛水构筑物 250mm建筑结构梁，板 250mm，200mm独立柱，框架柱 40

34、0mm第三章 环境效益分析及售后服务 1、环境效益分析a 在生产建设总体规划下，通过废水综合治理的建设达到保护环境，保护水资源的目的；b.废水处理装置建成后，每年可减少CODcr排放量870吨（按300天计），出水达标后接入管网；c.提高了企业形象和环境质量，提高了职工的健康水平，促进了企业经济的可持续发展。2、售后服务承诺本公司有完善的售后服务体系，对所提供的产品进行终身服务。产品投入运行后，我公司还将派技术人员同现场保持联系，跟踪产品运行情况，以及进行定期或不定期的回访，提供技术咨询，及时满足业主对备品备件的要求。并根据业主的需求，按下述要求及时赶到现场解决问题，确保系统长期稳定和可靠地运行。一般性技术服务： 72小时赶到现场服务一般性维修服务：72小时赶到现场服务关键部件或零件更换：48小时赶到现场服务第四章工 程 投 资 估 算1、土建工程投资估算表4.1废水处理站土建工程投资估算表单位：万元序号名称规格单位数量材质备注1废水收集池400m31钢砼玻璃钢防腐2絮凝反应沉淀一体池80m31钢砼玻璃钢防腐3PH调节池60m31钢砼玻璃钢防腐4微电解塔120m32钢砼玻璃钢防腐5Fenton氧化池60m31钢砼玻璃钢防腐6中和1#絮凝沉淀池80m31钢砼7催化氧化塔30m31钢砼82#絮凝沉淀池80
