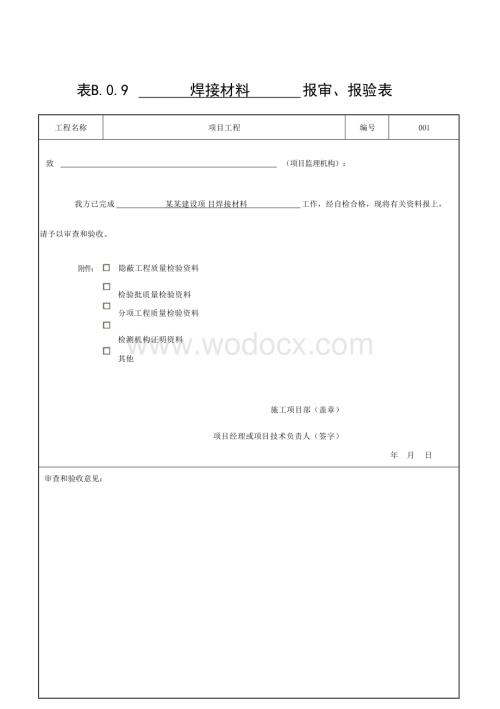

1、表B.0.9 焊接材料 报审、报验表工程名称项目工程编号001致 （项目监理机构）：我方已完成 某某建设项 目焊接材料 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。焊接材料检验批质量验收记录020601 0 0 1 （1）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝合 金结构）分项工程名称铝合金焊接施工

2、单位项目负责人检验批容量分包单位分包单位 项目负责人检验批部位某某建设项目施工依据铝合金结构工程施工规程JGJ/T216-2010验收依据铝合金结构工程施工质量验收 规范GB50576-2010验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查 结果主控项目1焊接材料的品种、规格、性能第4.3.1条/2重要铝合金结构采用焊接材料进 行抽样复验第4.3.2条/一般项目1焊条外观不应有药皮脱落、焊芯 生锈等缺陷，焊剂不应受潮结块第4.3.3条/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日表B.0

3、.9 铝合金构件焊接 报审、报验表工程名称项目工程编号001致 （项目监理机构）：我方已完成 某某建设项目铝合金构件焊接 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。铝合金构件焊接检验批质量验收记录020601 0 0 1 （2）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝合金结构）分项工程名称铝合金焊

4、接施工单位项目负责人检验批容量分包单位分包单位 项目负责人检验批部位某某建设项目施工依据铝合金结构工程施工规程JGJ/T216-2010验收依据铝合金结构工程施工质量验收 规范GB50576-2010验收项目设计要求及规范规定最小/实际 抽样数量检查记录检查 结果主控项目1焊条、焊丝、焊剂等焊接材料与 母材的匹配第5.2.1条/2焊条、焊剂、药芯焊丝等在使用 前烘焙和存放第5.2.1条/3焊工必须经考试合格并取得合格 证书第5.2.2条/4施工单位对首次采用的铝合金材 料、焊接材料、焊接方法等进行 焊接工艺评定第5.2.3条/5设计要求全焊透的对接焊缝，其 内部缺陷检验第5.2.4条/6角焊缝

5、焊脚高度第5.2.5条/7T形接头、十字接头、角接接头焊 脚尺寸第5.2.5条/8焊缝表面质量第5.2.6条/一般项目1对于需要进行焊前预热或焊后热 处理的焊缝，其预热温度或后热 温度第5.2.7条/2焊缝外观质量未焊满（指不足设计要求）0.20.02t, 且1.0mm/每100mm焊缝内 缺陷总长25mm/根部收缩0.20.02t, 且1.0mm/咬边深度母材t10mm 时，0.5mm/母材t10mm 时，0.8mm/连续长度100mm/焊缝两侧咬边总长度 （L为焊缝总长度）板材10%L（L= mm）/管材20%L（L= mm）/铝合金构件焊接检验批质量验收记录020601 0 0 1 （2

6、）验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查结果2焊缝外观质量裂纹、弧坑裂纹、电弧擦伤、焊瘤、表面夹渣、表面气孔不允许/焊缝接头不良缺口深0.05t,0.5mm/每1000mm焊缝 不应超过1处/未焊透不加衬垫单面焊容许值 0.15t且1.5mm/每100mm焊缝内缺陷总长25mm/3焊缝 尺寸 允许 偏差对接焊缝余高C母材t10mm 时，3.0mm/母材t10mm时， t/3且5mm/角焊缝余高Chf6时，1.5mm/hf6时，3.0mm/表面凹陷d仰焊位置单面焊 焊缝内表面深度 d0.2t且2mm/其它所有位置的焊缝表面应不低于基本金属/错边量d母材t5mm时， 0.5m

7、m/母材t5mm时， 0.1t且2mm/4焊成凹形的焊缝，焊缝金属与母 材间应平缓过渡第5.2.10条/5焊缝感观第5.2.11条/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日表B.0.9 标准紧固件 报审、报验表工程名称项目工程编号001致 （项目监理机构）：我方已完成 某某建设项 目标准紧固件 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和

8、验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。标准紧固件检验批质量验收记录020602 0 0 1 （1）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝合 金结构）分项工程名称紧固件连接施工单位项目负责人检验批容量分包单位分包单位 项目负责人检验批部位某某建设项目施工依据铝合金结构工程施工规程JGJ/T216-2010验收依据铝合金结构工程施工质量验收 规范GB50576-2010验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查 结果主控项目1标准紧固件品种、规格、性能第4.4.1条/2高强度大六

9、角头螺栓连接副应检 扭矩系数第4.4.2条/3扭剪型高强度螺栓连接副检验预 拉力第4.4.3条/一般项目1高强度螺栓连接副包装和外观质 量第4.4.4条/2螺栓球节点铝合金网架结构，其 连接高强度螺栓外观质量和表面 硬度试验第4.4.5条/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日表B.0.9 普通紧固件连接 报审、报验表工程名称项目工程编号001致 （项目监理机构）：我方已完成 某某建设项目普通紧固件连接 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量

10、检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。普通紧固件连接检验批质量验收记录020602 0 0 1 （2）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝合 金结构）分项工程名称紧固件连接施工单位项目负责人检验批容量分包单位分包单位 项目负责人检验批部位某某建设项目施工依据铝合金结构工程施工规程JGJ/T216-2010验收依据铝合金结构工程施工质量验收 规范GB50576-2010验收项目设计

11、要求及 规范规定最小/实际 抽样数量检查记录检查 结果主控项目1普通螺栓实物最小拉力载荷复验第6.2.1条/2连接铝合金薄板采用的自攻螺钉 、铆钉、拉铆钉规格尺寸及其间 距、边距材料、配件相 匹配/一般项目1永久性普通螺栓紧固应牢固、可靠，外露丝扣不应少于2扣/2自攻螺钉、铆钉、拉铆钉等与连 铝合金板紧固应紧固密贴，外观排列应整齐/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日表B.0.9 高强度螺栓连接 报审、报验表工程名称项目工程编号001致 （项目监理机构）：我方已完成 某某建设项目高强度螺栓连接

12、 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。高强度螺栓连接检验批质量验收记录020602 0 0 1 （3）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝合 金结构）分项工程名称紧固件连接施工单位项目负责人检验批容量分包单位分包单位 项目负责人检验批部位某某建设项目施工依据铝合金结构工程施工规程JGJ/

13、T216-2010验收依据铝合金结构工程施工质量验收 规范GB50576-2010验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查 结果主控项目1高强度螺栓连接摩擦面的抗滑移 系数试验和复验第6.3.1条/2现场处理的构件摩擦面应单独进 行摩擦面抗滑移系数试验第6.3.1条/3高强度大六角头螺栓连接副终拧 矩检查第6.3.2条/4扭剪型高强度螺栓连接副，未在 终拧中拧掉梅花头螺栓数第6.3.3条/5对所有梅花头未拧掉的扭剪型高 强度螺栓连接副应采用扭矩法或 转角法进行终拧并作标记，且进 行终拧扭矩检查第6.3.3条/一般项目1高强度螺栓连接副的施拧顺序和 初拧、复拧扭矩第6.3.4

14、条/2高强度螺栓连接副终拧后，螺栓 丝扣外露第6.3.5条/3高强度螺栓连接摩擦面表观质量第6.3.6条/4螺栓扩孔第6.3.7条/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日表B.0.9 铝合金材料 报审、报验表工程名称项目工程编号001致 （项目监理机构）：我方已完成 某某建设项 目铝合金材料 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和

15、验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。铝合金材料检验批质量验收记录020602 0 0 1 （1）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝合 金结构）分项工程名称铝合金零部件 加工施工单位项目负责人检验批容量分包单位分包单位 项目负责人检验批部位某某建设项目施工依据铝合金结构工程施工规程JGJ/T216-2010验收依据铝合金结构工程施工质量验收 规范GB50576-2010验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查 结果主控项目1材料的品种、规格、性能第4.2.1条/2材料抽

16、样复验第4.2.2条/一般项目1铝合金板厚度及允许偏差应符合 其产品标准的要求第4.2.3条/2铝合金型材的规格尺寸及允许偏 差应符合其产品标准的要求第4.2.4条/3铝合金材料的表面外观质量第4.2.5条/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日表B.0.9 铝合金零部件切割加工 报审、报验表工程名称项目工程编号001致 （项目监理机构）：我方已完成 某某建设项 目铝合金零部件切割加工 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质

17、量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。铝合金零部件切割加工检验批质量验收记录020602 0 0 1 （2）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝合 金结构）分项工程名称铝合金零部件加工施工单位项目负责人检验批容量分包单位分包单位 项目负责人检验批部位某某建设项目施工依据铝合金结构工程施工规程JGJ/T216-2010验收依据铝合金结构工程施工质量验收 规范GB50576-2010验收项目设计要求及

18、 规范规定最小/实际 抽样数量检查记录检查 结果主控项目1铝合金零部件切割面或剪切面表 观质量应无裂纹、夹渣和大于0.5mm的缺棱/一般项目1铝合 金 零部 件切 割允 许偏 差零部件的宽度，长度1.0mm/切割平面度-30且不 大于0.3mm/割纹深度0.3mm/局部缺口深度0.5mm/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日表B.0.9 铝合金零部件边缘加工 报审、报验表工程名称项目工程编号001致 （项目监理机构）：我方已完成 某某建设项 目铝合金零部件边缘加工 工作，经自检合格，现将有关资

19、料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。铝合金零部件边缘加工检验批质量验收记录020603 0 0 1 （3）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝合 金结构）分项工程 名称铝合金零部件加 工施工单位项目负责人检验批容量分包单位分包单位 项目负责人检验批部位某某建设项目施工依据铝合金结构工程施工规程JGJ/T216-20

20、10验收依据铝合金结构工程施工质量 验收规范GB50576-2010验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查 结果主控项目1铝合金零部件，按设计要求需要进行边 缘加工刨削量不应 小于1.0mm/一般项目1边缘 加工允 许偏差零部件的宽度、长度1.0mm/2加工边直线度L/3000, 且不大于2.0mm（L= mm）/3相邻两边夹角6 /4加工面表面粗糙度12.5/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日表B.0.9 球、毂加工 报审、报验表工程名称项目工程编号001致 （项目监

21、理机构）：我方已完成 某某建设项 目球、毂加工 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。球、毂加工检验批质量验收记录020603 0 0 1 （4）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝合金结构）分项工程 名称铝合金零部件加 工施工单位项目负责人检验批容量分包单位分包单位 项目负责人检验批部位

22、某某建设项目施工依据铝合金结构工程施工规程JGJ/T216-2010验收依据铝合金结构工程施工质量 验收规范GB50576-2010验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查 结果主控项目1螺栓球、毂成型后外观质量不应有裂纹、褶 皱、过烧等缺陷/2铝合金板压制成半圆球后外观质量表面不应有裂纹 、褶皱等缺陷/3焊接球其对应坡口应采用机械加工，对接焊缝表面外观质量应打磨平整/一般项目1螺 栓球 加工圆度d120mm1.0mm/d120mm1.5mm/同一轴线上两铣平面的平行度d120mm0.1mm/d120mm0.2mm/铣平面距球中心距离0.1mm/相邻螺栓孔中心线夹角30 /

23、两铣平面与螺栓孔轴线垂直度0.005 r（r= mm）/球，毂毛坯直径d120mm+2.0mm-0.5mm/d120mm+3.0mm-1.0mm/2管杆件加工允许 偏差长度0.5/端面对管轴垂直度0.005 r（r= mm）/管口曲线0.5/3毂加工允许偏差毂的圆度0.005d,1.0 mm（d= mm）/嵌入圆孔对分布圆中心线的平行度0.3mm/分布圆直径0.3mm/直槽对圆孔平行度0.2mm/嵌入槽夹角0.3/端面跳动0.3mm/端面平行度0.5mm/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日表

24、B.0.9 铝合金零部件制孔 报审、报验表工程名称项目工程编号001致 （项目监理机构）：我方已完成 某某建设项目铝合金零部件制孔 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。铝合金零部件制孔检验批质量验收记录020603 0 0 1 （5）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝 合金结构）分项工

25、程 名称铝合金零部件加工施工单位项目负责人检验批容量分包单位分包单位 项目负责人检验批部位某某建设项目施工依据铝合金结构工程施工规程JGJ/T216-2010验收依据铝合金结构工程施工质量 验收规范GB50576-2010验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查 结果主控项目1A、B级螺栓孔（I类孔）精度和孔壁表 面粗糙度第7.5.1条/2A、 B级螺栓孔径的允许偏差（mm)螺栓公称 直径10180.00，0.18/18300.00，0.21/30500.00，0.25/螺栓孔直径1018+0.18，0.00/1830+0.21，0.00/3050+0.25，0.00/3C

26、级螺栓孔的允许偏差（mm)直径+1.0，0.00/圆度1.0/垂直度0.03t，且不大于 1.5（t= mm）/一般项目1螺栓孔位的允许偏差0.5mm/2孔距的允许偏差0.5mm/3孔距的累计偏差1.0mm/4铆钉通孔尺寸偏差第7.5.3条/5沉头螺钉的沉孔尺寸偏差第7.5.4条/6圆柱头、螺栓沉孔的尺寸偏差第7.5.5条/7螺丝孔的尺寸偏差第7.5.6条/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日铝合金零部件槽、豁、榫表B.0.9 加工 报审、报验表工程名称项目工程编号001致 （项目监理机构）：

27、我方已完成 某某建设项目铝合金零部件槽、豁、榫加工 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。铝合金零部件槽、豁、榫加工检验批质量验收记录020603 0 0 1 （6）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝 合金结构）分项工程 名称铝合金零部件加工施工单位项目负责人检验批容量分包单位分包单位

28、项目负责人检验批部位某某建设项目施工依据铝合金结构工程施工规程JGJ/T216-2010验收依据铝合金结构工程施工质量 验收规范GB50576-2010验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查 结果主控项目1槽口尺寸的 允许偏差（mm）A+0.5，0.0/B+0.5，0.0/C0.5/2豁口尺寸的 允许偏差（mm）A+0.5，0.0/B+0.5，0.0/C0.5/3榫头尺寸的 允许偏差（mm）A0.0，0.5/B0.0，0.5/C0.5/施工单位检查结果专业工长或施工员：项目专业质量检查员：年 月 日监理单位（建设单位）验收结论专业监理工程师或建设单位专业工程师：年 月 日

29、表B.0.9 螺栓球 报审、报验表工程名称项目工程编号001致 （项目监理机构）：我方已完成 某某建设项目螺栓球 工作，经自检合格，现将有关资料报上，请予以审查和验收。附件： 隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年 月 日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。螺栓球检验批质量验收记录020602 0 0 1 （1）单位（子单位） 工程名称项目工程分部（子分部） 工程名称主体结构（铝合 金结构）分项工程名称铝合金构件组装分项施工
