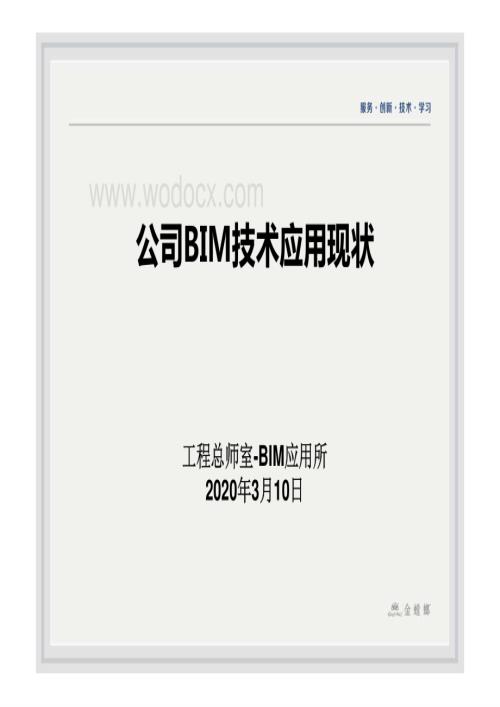

1、公司BIM技术应用现状工程总师室工程总师室-BIM应用所应用所2020年年3月月10日日一BIM简介二金螳螂BIM技术应用点及产品三金螳螂BIM技术应用工程项目四结语目录前言BIM技术简介施工阶段运营管理设计阶段建后维护施工阶段运营管理设计阶段建后维护BIMBIM建筑工程全寿命周期BIM，即建筑信息模型（Building Information Modeling），是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。BIM运用能贯穿项目始终，我们可以在投标阶段将BIM与三维扫描技术与项目施工管理相结合，为投标加分；配合深化设计提升方

2、案可行性；BIM算量比传统算量更具优越性；通过BIM碰撞检测，三维扫描技术成品检测提升施工效率和质量；BIM可视化对材料运输和仓库管理更具直观性等。国内政策环境的支持住建部BIM相关支持政策住建部BIM相关支持政策2011.5.202011-2015建筑业信息化发展纲要建筑业信息化发展纲要十二五期间，基本实现建筑企业信息系统的普及应用，加快建筑信息模型、基于网络的协同工作等新技术在工程中的应用，推动信息化标准建设，促进具有自主知识产权软件的产业化，形成一批信息技术应用达到国际先进水平的建筑企业。2013.8.29关于征收关于推荐关于征收关于推荐BIM技术在建筑领域应用的指导意见（征求意见稿）意

3、见的函技术在建筑领域应用的指导意见（征求意见稿）意见的函2016年以前政府投资的年以前政府投资的2万平方米以上大型公共建筑以及省报绿色建筑项目的设计、施工采用万平方米以上大型公共建筑以及省报绿色建筑项目的设计、施工采用BIM技术；技术；截至2020年，完善BIM技术应用标准、实施指南，形成BIM技术应用标准和政策体系；在有关奖项，如鲁班奖及各行业、各地区勘察设计奖和工程质量最高奖评审中，设计应用BIM技术的条件。2013.7.1关于推进建筑业发展和改革的若干意见关于推进建筑业发展和改革的若干意见推进建筑信息模型（BIM）等信息技术在工程设计、施工和运行维护全过程的应用，提高综合效益。推广建筑工

4、程领域减震技术。探索开展白图替代蓝图、数字化审图等工作。关于在本市推进建筑信息模型技术应用的指导意见【关于在本市推进建筑信息模型技术应用的指导意见【2015年】年】一定规模的民用建筑使用BIM；申报绿色建筑星级评定、优秀工程勘察设计、质量奖项奖项的工程，凡应用BIM技术的给予加分；评标加分；评标中对具有BIM技术应用能力的企业给予加分加分。【2016年底】年底】基本形成满足基本BIM技术应用的配套政策、标准和市场环境，本市主要设计、施工、咨询服务和物业管理等单位普遍具备BIM技术应用能力。【2017年】年】规模以上政府投资工程全部全部运用BIM；规模以上社会投资工程普遍应用BIM。关于开展建筑

5、信息模型技术推广应用工作的通知【关于开展建筑信息模型技术推广应用工作的通知【2014年底】年底】启动10项以上BIM技术推广项目建设。【2015年底】年底】基本建立我省BIM技术推广应用的标准体系及技术共享平台。【2016年底】年底】政府投资的2万平方米以上的大型公共建筑，以及申报绿色建筑项目的设计、施工应当采用BIM技术，省重点项目在设计、施工、运营管理等环节普遍应用BIM技术。【2020年底】年底】全省建筑面积2万平方米以上的建筑工程项目普遍应用BIM技术。2014.10-陕西省陕西省级财政助推建筑产业化提出重点推广应用基于BIM施工信息化管理技术。2014.7.30-山东省山东省人民政府

6、办公厅关于进一步提升建筑质量的意见明确提出推广BIM技术。2014.9.1-北京市民用建筑信息模型设计标准提出BIM的资源要求、模型深度要求、交付要求是在BIM的实施过程过程规范民用建筑BIM设计的基本内容。2014.4.10辽宁省2014年度辽宁省工程建设地方标准编制/修订计划提出发布地方BIM标准的计划。主要省份BIM相关支持政策主要省份BIM相关支持政策国内政策环境的支持上海市-2014.10.29广东省-2014.10其他省份二.金螳螂BIM技术应用点及产品 BIM技术应用点 BIM相关设备介绍深化设计碰撞检查管线综合3D打印现场管理临设布置施工方案模拟施工界面划分现场手控漫游产品化生

7、产预制加工二维码数控机床工程量计算BIM技术点应用目前我们公司常用的目前我们公司常用的BIM应用点应用点BIM技术点应用碰撞检查：碰撞检查：通过模型的三维空间关系，清楚的反映出施工不合理的部位，并及时进行调整。可以减少返工、节约工期、降低建造成本。便于施工单位发现问题便于向设计单位反馈便于确认最优方案便于施工交底青奥中心现场钢架与GRG造型完成面的碰撞检查深化设计管道碰撞管道碰撞上海万达瑞华酒店电梯厅BIM技术点应用深化设计管线综合：管线综合：在未施工前先根据所要施工的图纸利用BIM技术进行图纸“预装配预装配”，直观的把设计图纸上的问题全部暴露出来，尤其是施工中各专业之间的位置冲突和标高“打架

8、”问题。进行方案合理优化，避免材料浪费建立模型后可出任意平面或剖面图形有利于指导现场施工；为选择综合支架提供方案依据；合理排布避免返工、保证工期。圣荷西酒店水电综合BIMBIM技术点应用深化设计与3D打印结合与3D打印结合将虚拟的BIM模型打印成按比例缩小后的实体模型，为业主和设计提供直观的效果和建议。北京凯莱酒店对异型包厢构件进行3D打印BIM技术点应用深化设计天津武清影剧院，整体工作面打印BIM技术点应用深化设计场地临设布置：场地临设布置：进场前期利用BIM模型对现场进行临设布置，便于讨论和修改。还可以根据三维模型快速导出临时设施工程量。青奥中心逃生路线图BIM技术点应用现场管理施工方案模

9、拟：施工方案模拟：利用三维模型对施工方案进行预演，使各项方案得到一个直观的表达，可让施工管理人员掌握各项施工方案是否能达到施工要求，并及时发现问题作出调整。通过施工方案的模拟，选择最优方案。青奥中心通过对脚手架方案的模拟，预先解决了钢架过多而影响三维扫描仪扫描视野的问题。扫描仪工作位置扫描仪工作位置BIM技术点应用现场管理16号楼大床房样板房615423154231.我方施工（隐蔽支架）2.安装单位施工（隐蔽支架）3.窗帘与我方施工交接面，协调好施工顺序4.安装单位负责（静压箱安装）5.我方异形铝板安装，风口安装施工界面划分、现场协调：施工界面划分、现场协调：幕墙边设备带及窗帘盒处施工界面划分

10、及工序安排：BIM技术点应用现场管理BIM技术点应用现场手控漫游：现场手控漫游：在施工现场用iPad代替纸质图纸，可以方便的跟随现场的脚步进行同步漫游，随时查看构件的详细信息，测量尺寸等，比纸质图纸的信息更加全面。上海中心iPad漫游截图现场管理预制加工预制加工通过BIM模型，可以获得预制加工所需要的精确尺寸、规格、数量等方面的信息，目前水电BIM的管道下单。根据BIM模型导出加工清单调整好的管综模型BIM技术点应用产品化生产后场加工完成的线管，根据清单上编号，贴上标签，按房型号堆放好，搬运到现场后，对照图纸上的安装编号，直接组装，无需工人现场锯管。现场安装BIM技术点应用产品化生产预制加工预

11、制加工现场龙骨与模型龙骨对比指导施工；BIM技术点应用产品化生产预制加工预制加工银泰中心项目（3分）二维码标签二维码标签通过二维码记录下主要施工构件的信息，包括采购、仓储、运输、加工、组装、进场、现场管理、安装等，通过扫码枪将产品的状态关联到BIM模型上，方便管理。青奥中心GRG产品二维码质量条形码BIM技术点应用产品化生产与数控加工机床的结合与数控加工机床的结合BIM模型可以为数控机场等加工设备提供各类构件的精确的尺寸信息，实现自动化加工。青奥中心GRG模型导入数控机床，制作模具BIM技术点应用产品化生产BIM技术点应用产品化生产通过模型导出工程量通过模型导出工程量BIM相关设备介绍半径半径

12、3050米米60扫描盲区扫描盲区BIM相关设备介绍1、三维扫描仪1、三维扫描仪将现场扫描成点云数据后录入电脑，用于检查质量和逆向建模。吉林大剧院扫描数据BIM相关设备介绍利用手持扫描仪对出厂的构件进行扫描，将点云数据录入电脑与模型进行比对。2、手持式三维扫描仪2、手持式三维扫描仪BIM相关设备介绍3、全站仪3、全站仪对应三维模型和现场的坐标系，辅助安装定位。模型坐标系数据红点为全站仪激光坐标点位GRG安装时,利用全站仪进行坐标定位BIM相关设备介绍4、3D打印机4、3D打印机应用3D打印技术主要是在模型小样制作阶段。3D打印技术有着成型速度快、模型精度高、复杂造型方便制作等特点。这是传统制作方

13、式达不到的。3D打印技术目前主要有以下几种：1：FDM（熔融沉积式）材料：热塑性塑料；2：SLA（立体平板印刷）材料：光敏树脂；3：SLS（激光熔化成型）材料：合金、金属目前六、十二分公司采购的桌面级3D打印机为FDM技术，材料：工程塑料。特点是材料便宜、技术难度低，但是精度和打印质量也较低。研发中心采购的3D打印机，采用光敏树脂（SLA）作为材料的3D打印机。此种模型制作速度快、精度高，相对造价高于FDM。三.金螳螂BIM技术应用工程项目1、南京青奥中心1、南京青奥中心青奥中心是公司第一个使用“三维数字化施工技术”“三维数字化施工技术”的项目，该技术获得了中装协2014年度十大科技创新奖，通

14、过三维扫描、逆向建模技术解决了图纸与现场尺寸不匹配的问题，将大空间异型构件的下单尺寸、质量偏差控制在毫米级别以内，极大的保证了完成的效果。2、上海中心大厦2、上海中心大厦上海中心作为办公楼，将每个标准层的标准件进行整合，构件模块化解决了大部分的建模工作，为产品化施工管理提供了有力保障。1、对单元的内部隐藏构件进行建模整合2、单元构件（标准马桶位）3、核心筒卫生间3、上海迪士尼3、上海迪士尼业主与承包商的沟通都在管理平台上进行，所有参与者的工作都围绕着一个BIM模型展开，业主聘请顾问公司维护模型，每周分标段对模型进行更新，保证信息的时效性。这在目前,是我们国内大多数项目业主方的管理还达不到的,也

15、是未来项目管理发展的一个趋势。BIM解决办法：三维扫描获得现场钢结构基层的精确尺寸，利用三维逆向建模确定外包GRG的下单尺寸；将成品GRG扫描到电脑与图纸进行比对；全站仪安装定位。施工难点：钢结构外包GRG，造型庞大、复杂；GRG加工误差难以检测；现场安装定位困难。4、北京104大厦4、北京104大厦施工难点：现场大厅近5000“波浪形铝板吊顶”，双曲面，很难用二维图纸表示；现场幕墙与装饰图纸差别较大，导致吊顶造型有较大变更，需要重新出方案。BIM解决办法：建模后跟业主和设计可视化交底，方便快捷；三维模型能迅速导出二维图纸进行下单和与材料商交底，方便快捷。5、吉林市人民大剧院5、吉林市人民大剧

16、院鸟笼3D模型鸟笼3D建模通过最新3D打印技术，按比例制作模型，让设计、业主更直观参考造型空间比例效果。6、北京W酒店6、北京W酒店3D打印模型异型包厢效果图7、西安中西部交易中心7、西安中西部交易中心7、西安中西部交易中心7、西安中西部交易中心GRG模型（1）（2）GRG分割钢构模型（3）（4）护栏玻璃GRG模型（1）（2）GRG分割钢构模型（3）（4）护栏玻璃GRG、钢构、护栏玻璃全部在三维模型中统一完成下单加工；8、天津武清区影剧院8、天津武清区影剧院8、天津武清区影剧院8、天津武清区影剧院金属张拉网为异形曲面造型，通过扫描建筑结构，与金属网及骨架模拟装配，检查碰撞问题，为下单及安装提供

17、技术数据。同时通过大厅扫描点云数剧处理与张拉网关系、石材下单。对一层大堂、大堂吧、全日餐厅的现场异形柱体基层数据采集、处理并检测碰撞，为包柱的曲面异形装饰面方案调整和材料深化下单提供保障，通过现场数据对一层顶面异形挂板进一步调整方案。对异形的隔间调整空间定位。9、三亚凤凰岛1#楼酒店9、三亚凤凰岛1#楼酒店三亚凤凰岛1#楼酒店9、三亚凤凰岛1#楼酒店9、三亚凤凰岛1#楼酒店1.目前公司拥有三维扫描仪8台，手持式三维扫描仪6台，全站仪16台，3D打印机3台；2.研发中心成立了金螳螂BIM技术小组，有专业的BIM深化设计团队；3.我公司参加国家4项BIM标准的编制工作，参编1项国家十二五规划重点B

18、IM指导教材；4.公司是国际BIM标准组织BuildingSMART成员，与鲁班、广联达等知名BIM软件平台建立了长期合作关系；5.我司参加了“第三届BIM技术在设计、施工及房地产企业协同工作中的应用国际技术交流会”等论坛，金螳螂在论坛上介绍装饰工程BIM应用的经验；9、公司相关BIM资源介绍9、公司相关BIM资源介绍6.我们与著名BIM技术应用单位开展产学研技术合作，汇集多方专家资源：天津大学清华大学同济大学同济大学出版社中国建筑设计研究院CCDI科技有限公司中国航空规划发展有限公司上海宾孚建设工程顾问有限公司北京建筑工程研究院广州华森建筑与工程设计顾问有限公司中机六院第七工程院二炮工程院鸿业科技联系我们研发中心-宋灏Tel：15801999734Email：微信：谢谢观赏！
