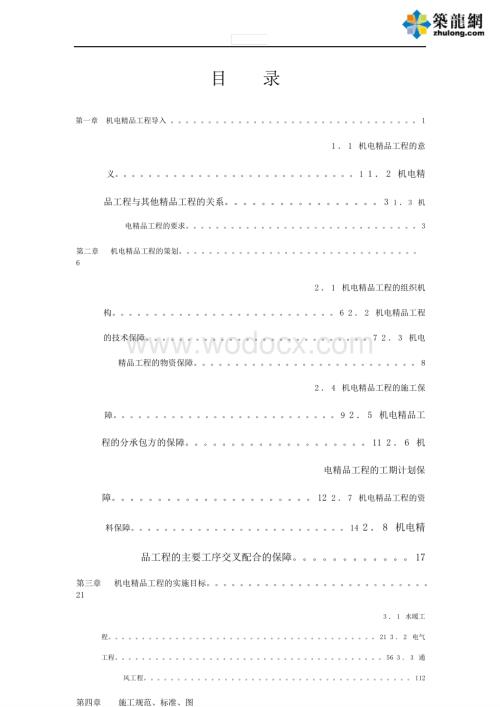

1、目 录第一章 机电精品工程导入。11 1 机电精品工程的意义。1 1 2 机电精品工程与其他精品工程的关系。3 1 3 机电精品工程的要求。3第二章 机电精品工程的策划。62 1 机电精品工程的组织机构。6 2 2 机电精品工程的技术保障。7 2 3 机电精品工程的物资保障。8 2 4 机电精品工程的施工保障。9 2 5 机电精品工程的分承包方的保障。11 2 6 机电精品工程的工期计划保障。12 2 7 机电精品工程的资料保障。14 2 8 机电精品工程的主要工序交叉配合的保障。17第三章 机电精品工程的实施目标。213 1 水暖工程。21 3 2 电气工程。56 3 3 通风工程。112第

2、四章 施工规范、标准、图集。1304 1 施工规范。130 4 2 主要标准。130团结协作出精品 4机电精品4 3 标准图集。131结束语。132团结协作出精品 5机电精品第一章 机电精品工程导入1 1 机电精品工程的意义1 1 1 什么是机电精品机电精品工程是以先进的技术，科学的管理，通过施工过程控制，将工程质量控制与质量管理体系有机地结合起来，达到国内、地区、部门质量水平领先以及用户满意的安装工程。机电精品工程的内涵是以现行有效的规范、标准和工艺为依据，通过全员参与的管理方式对工序全过程进行精心操作、严格控制和周密组 织，使整个安装工程最终达到优良的内在品质和精致的外观效果，并 能够最大

3、程度的满足用户需求。1 1 2 实施机电精品工程的意义1 1 2 1 实施精品工程可促进中建一局工程项目整体质量水平提高，在激烈的市场竟争中，树立社会信誉，赢得市场,它还可提高用 户的满意度，使用户产生对我们企业品牌的信任。1 1 2 2 实施机电精品工程的过程本身就是一个对本企业质量意识的强有力的教育及自我提高的活动，它可以使组织中的每一个人都 行动起来去实现转变，使我们企业的各部门之间消除壁垒，加强配合，使我们的质量策划、控制、改进等方面在统一协调的氛围中，持续得 到加强。1 1 2 3 实施机电精品工程可取消面向一般员工的口号、标语和数字目标，树立全体员工质量意识，而不是依靠各种检查、验

4、收来保 证质量，并可使我们的企业持续改进我们的生产和服务系统，以达到团结协作出精品 7机电精品或接近达到无返工、故障、顾客不满意和顾客投诉等现象。1 1 2 4 实施机电精品工程可使我们的企业加强对员工的技能培训。因为技能是直接保证和提高建筑质量的专业技术和操作技能。对 我们的技术人员，使他们学习新方法，掌握新技术；对一线工人，应 加强基础技术训练，熟悉各种材料的特性和工艺，不断提高操作水平；对领导人员，除应熟悉专业技术外，还应掌握管理技能。1 1 2 5 实施机电精品工程可以加强我们企业的质量经济分析能力。在实施机电精品过程的同时，可以积累大量的质量成本（质量成 本=预防成本+鉴定成本+损失

5、成本）数据，通过分析，使我们的质量 成本趋于最低。1 1 2 6 实施机电精品工程可提高企业的一元质量及魅力质量。在满足机电功能及机电安装规范的要求下，增强观感质量，使用户的 满意度增加。1 1 3 机电精品工程包含的主要内容首先是机电精品工程的策划，包含人员、物资、机械、工期、技术、资料等的策划。其次是机电精品工程的实施与控制，包含分包分供方的控制，结构配合的实施与控制、管道设备安装的实施与控制、电气安装的实施 控制、智能建筑的实施与控制。接着是机电精品工程的改续改进，改续改进与机电精品工程的实施与控制同步进行，包含质量成本的分析，售后服务，顾客满意度的 调查，对各种质量问题的分析，并且针对

6、各种分析结果，采取纠正措团结协作出精品 8机电精品施，如对工人培训，改进工艺及施工方法等。1 1 4 实施机电精品工程的范围实施机电精品工程的范围为：与业主的合同中质量要求高的工程、与业主的合同中需要获得地方、部门和国家奖项的工程、企业认 为可以成为标志性建筑或样板的工程、企业认为条件俱备且业主有需 求的工程，并在成本允许的情况下实施精品工程。1 2 机电精品工程与其它精品工程的关系一个好的精品建筑物，结构精品是骨骼与肌肉，机电精品是血脉与神经，装修精品是外衣与饰品。这三者之间是相辅相成、唇亡齿寒 的关系，没有一个好的结构，就不可能有一个好的机电产品，同样如果机电安装不是精品，再好的结构也是有

7、缺陷的，也不是一个精品的工程。装修精品就像是给建筑物穿漂亮的外衣、戴精美的宝石，而机电精品能让外衣更加亮丽，宝石更加璀灿。但三者在成长过程中，又不可避免的存在着矛盾与冲突。这三者之间只有确立“下道工序是顾 客”的理念才能解决这三者配合上矛盾，才能使整个工程成为精品工 程。1 3 机电精品工程的要求机电精品工程宏观上做到布置合理、安装牢固、横平竖直、整齐美观、居中对称、成行成线、外表清洁、油漆光亮、标识清楚；微观 上要做到：工艺精湛、做工细腻、精工细作、精雕细刻、细部到位。机电精品工程中给排水工程要做到管道位置、标高正确，坡度符合设计要求。接口细腻，试验时无渗漏。支吊架构造正确，埋设平正团结协作

8、出精品 9机电精品牢固，排列整齐。阀门及各附件朝向合理，表面洁净。各种器具配件安装端正，表面洁净。排水栓、地漏等安装平正、牢固、无渗漏，标 高正确。防腐层表面平整、无折皱、空鼓、滑移和封口不严。各种试 验记录齐全。机电精品工程中采暖和热水供应系统要做到管道位置、标高正确，坡度符合设计要求。接口细腻，试验时无渗漏。支吊架构造正确，埋设平正牢固，排列整齐，支架与管子接触紧密。阀门启闭灵活，朝 向合理，表面洁净。套管固定牢固，管口平齐，环缝均匀。散热器标 高、坡度、位置正确,表面洁净、支架排列整齐、与散热器设备接触 紧密。伸缩器、水箱尺寸及位置、标高、垂直度满足要求，支架埋设 牢固，与水箱接触紧密。

9、锅炉及附属设备位置、标高正确，设备保温 粘帖紧密，表面平整。各种试验记录齐全。机电精品工程中建筑电气工程要做到线路敷设时，电缆支托架间距均匀、排列整齐、横平竖直。电缆保护管弯曲处无明显的折皱和不 平，进出建筑物坡向及坡度正确。明设管横平竖直，成排敷设的排列 整齐。电缆转弯和分支处不紊乱，走向整齐清楚，电缆标志桩、标志 牌清晰齐全。电气配管连接紧密、管口光滑、护口齐全。配电箱盘内 接线整齐，回路编号齐全、正确。灯具内外干净明亮，成排灯具安装 在一条中心线上。开关、插座标高位置正确，安装竖直，盖板紧贴墙 面，四周无缝隙，表面清洁。避雷网支持件间距均匀，避雷针体垂直 度偏差不大于顶端针杆的直径。接地

10、体位置正确，连接牢固。各种工 程记录齐全、准确。团结协作出精品 10机电精品机电精品工程中通风空调工程要做到风管折角平直，圆弧均匀、两端面平行，无翘角，风管与法兰连接牢固。风口排列整齐，安装牢 固可靠，同一房间标高一致，外露部分平整美观。风机、空气处理机 标高位置正确，安装牢固，中心线不偏移。各种工程记录齐全、准确。团结协作出精品 11机电精品第二章 机电精品工程的策划2 1 机电精品工程的组织机构委派优秀管理人员组成工程项目机电部，项目机电部在集团公司总部、子（区域）公司领导下充分发挥集团公司的整体优势，在技术 上给予项目机电部双重的支持，在管理上给予项目机电部双重的管 理，对项目机电部进行

11、管理目标责任制，全面考核项目机电部在质量、工期、安全、成本、质量体系运行等方面的实施情况，按照“总部服 务控制，项目授权管理，专业施工保障，社会协力合作”的公司项目 管理模式，GB/T19002-ISO9002 标准模式建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机管理相支撑的 科学化管理体制。团结协作出精品 12机电精品2 2 机电精品工程的技术保障严格遵守先技术后施工的程序，保证技术先行。为做好机电精品工程的技术保障工作，根据工程进展情况编制以下方案（根据工程具体情况进行编制）。2 2 1 专业施工方案：电气工程施工方案、给排水及采暖工程施工方案、消防水工程施工

12、方案、通风空调工程施工方案、智能建筑施工方案、总图工程施工 方案、冬季施工方案、雨季施工方案2 2 2 专项施工方案团结协作出精品 13通 风 责 任 工 程 师电 气 责 任 工 程 师管 道 责 任 工 程 师安 全 责 任 师嗻兼嗼材 料 管 理 责 任 师质 量 责 任 师嗻兼嗼设 备 责 任 工 程 师项目机电经理子（区域）公司相关部门集团公司总部相关部门分承包方机电精品卫生间施工方案、锅炉房施工方案、冷冻机房施工方案、发电机房施工方案、变配电室施工方案、水泵房施工方案、空调机房施工方 案、水箱间施工方案2 2 3 关键工序施工方案结构预留预埋施工方案、防雷与接地施工方案、防腐保温施

13、工方案、管道试压方案、设备吊装施工方案、各系统调试方案、系统联合 调试方案2 2 4 深化以下图纸：地下室管道留洞图、地上部分管道留洞图、地下室管线综合图、其他部分管道综合图、设备基础图、竖井排布图（管道、电气）、电 缆排位图、机房施工大样图、机电器具吊顶布置图、机电器具墙面布 置图、检查口布置图2 3 机电精品工程的物资保障严格按照集团公司及子（区域）公司的有关规定进行采购。材料控制包括原材料、成品、半成品、构配件等的控制，主要是严格进场 检查验收，正确合理地使用，建立管理台帐、进行收、发、储、运等 各环节的技术管理。2 3 1 掌握材料信息，优选供货厂家依据集团公司及子（区域）公司的物资资

14、源优势，选择合格的、优秀的供货厂家，确保材料进货的渠道，从而确保材料、设备质量。2 3 2 合理组织材料供应合理地、科学地组织材料的采购、储备、运输、建立严密的计划、团结协作出精品 14机电精品调度体系，按质、按量、如期地满足建设需要。2 3 3 合理地组织材料使用，减少材料的损失加强运输、仓库、保管工作，健全现场材料管理制度，避免材料损失、变质，确保材料质量。2 3 4 加强材料检查验收，严把材料质量关。2 3 4 1 主要设备、材料、成品和半成品进场检验结论应有记录，确认符合规范规定，才能在施工中应用。2 3 4 2 因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合规范和

15、相关技术规定，才能在施工中应用。2 3 4 3 依法定程序批准进入市场的新设备、器具和材料进场验收，除符合规范规定外，尚应提供安装、使用、维修和试验要求等技 术文件。2 3 4 4 进口设备、器具和材料进场验收，除符合规范规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检 测报告以及中文的安装、使用、维修和试验要求等技术文件。2 3 4 5 经批准的免检产品或认定的名牌产品，当进场验收时，宜不做抽样检测。2 4、机电精品工程的施工保障2 4 1 严格遵守施工质量验收规范、工艺规程、施工工艺和操作规程。合理安排和控制影响质量的五大因素：即施工操作者、材料、施 工机械设备、施工方

16、法和施工环境。只要将这些因素切实有效地控制 起来，就能保证每道工序质量正常、稳定。团结协作出精品 15机电精品及时检验工序活动效果的质量,一旦发现质量问题，立即研究处理，自始至终使工序活动效果的质量，满足规范和标准的要求。2 4 2 质量控制点的设置设计工序活动质量控制点,使工序处于良好的控制状态。根据工程特点、重要性、复杂性、精确性、质量标准和要求来设置。质量控 制点的设置是保证施工过程质量的有力措施，也是进行质量控制的主 要手段。原 材 料 的 质量符合合设计 单位及单方 的要求，符 合材料有关 验收标准，符合技术规 范仔细审图并勘测现 场实际情况后绘制 加工图；提高施工人 员技术素质，严

17、格管 道打压及工序验收 制度，保证管道不渗 不漏；加强检查，验 收力度根据设计图纸 及装修的要求 合理布置器具；绘制电缆布置 图，确定走向及 排列；线缆与器 具、设备的压接 正确牢固可靠；编制调试方案，做好安全工作设计图纸的管道标高 及走向。接口应符合 设计相关标准图集的 连接要求；阀门及附 件应严格按设计及工 艺标准验收规范设置结合图纸、现场 实际观测后绘 制风管加工草 图；风管制做严 格按照程序，注 意堵胶，不合格 产品严禁出厂，施工中加强检 查，发现问题及 时纠正风管管段严密 性、风管走向 及尺寸，管件 及小型设备设 置器具的位置、标高、固定，各种线缆与器 具、设备的压 接，调试运行技术

18、方 案可行 性、先 进性能准确、科学批导 施工、严 格控制施 工质量设 计 图 纸、验收 规范及施 工工艺设 计 图 纸、验收 规范及施 工工艺要 求管 道 坐 标尺寸接 口、阀门 及附件设 置安装综合实 际情况 及时调 整方案质 量 要 点质 量 标 准主 要 施 工 工序施 工 技 术 准备物资供应材料责任 师控 制 措 施通风安装管道安装通风责任 工程师电气责任 工程师管道责任 工程师电 气 安责 任总 工机电精品2 4 3 施工质量的预控事先对要进行施工的项目，分析在施工过程中可能或最容易出现的质量问题，从而提出相应的对策，采取质量预控的措施予以预防。安装阶段施工记录质量评定 资料整理

19、 施工技术资料施工物资资料不合格的处理(返工)学习操作规程和质量书面交底确定施工方案准备施工机具电气配合土建预埋管道预留孔洞及预埋2 5 机电精品工程的分承包方的保障通风配合预留孔洞材料准备、出具合格准备工作弱电主控室设备安装施工质量验收记施工试验记录管道安装二次配管及穿线桥架线槽、母线安器具安装变配电室设备安装施工管理资料配电箱、柜安装敷设电缆风管安装管道防腐、保温设备安装及配管执行质量评定标准风管保温机房设备安装团结协作出精品 17预埋阶段电气专业通风专业管道专业熟悉施工图纸机电精品2 5 1 按照集团公司及子（区域）公司的有关规定来严格进行分承包方的选择。分承包方必须是与集团公司有过很好

20、的合作、有着良好 的业绩、信誉好、服务到位、履约能力强的集团公司及子（区域）公 司的合格分承包方。2 5 2 分承包方在项目的全面管理下施工，项目经理部对分承包方在施工过程中的工程质量、现场管理、安全文明施工、配合服务、信 誉、合同履约等进行具体考核。2 5 2 1 项目机电部根据分承包合同要求，对分承包方在质量、环境、职业安全健康管理方面进行全面监督管理。2 5 2 2 项目机电部对新入场分承包人员进行相关质量、环境、职业安全健康知识培训，并监督实施三级安全教育办理安全上岗资 格证。2 5 2 3 施工前项目机电部向分承包方签订质量、环境、职业安全健康目标责任协议书，形成合约性文件并监督检查

21、其实施情况。2 5 2 4 项目机电部监督检查分承包方安全生产管理制度和劳动保护用品的使用情况。2 5 2 5 项目机电部监督检查分承包方机械设备的验收使用和安全防护设施到位情况。2 5 2 6 项目机电部监督检查分承包方施工现场食宿卫生等后勤管理状况。2 6、机电精品工程的工期计划保障2 6 1 检查各层次的计划，形成严密的计划保证系统。首先检查是团结协作出精品 18机电精品否协调一致，计划目标是否层层分解，互相衔接，组成一个计划实施的保证体系。2 6 2 层层下达施工任务书。施工项目经理、施工队和作业班组之间分别签订施工任务书，以施工任务书的形式将作业下达到施工班 组，明确具体施工任务，技

22、术措施，质量要求等内容，使施工班组必 须保证，按作业计划时间完成规定的任务。2 6 3 计划全面交底。使项目全体人员都明确各项计划的目标、任务、实施方案和措施，使管理层和作业层协调一致。2 6 4 施工项目进度计划的实施2 6 4 1 在编制本月(周)作业计划中，要明确本月(周)应完成的任务，所需要的各种资源量。2 6 4 2 编制好月(周)作业计划后,将每项具体任务通过签发施工任务书的方式使其进一步落实。2 6 4 3 做好施工进度记录，填好施工进度统计表，记载计划中的每项工作开始日期、工作进度和完成日期。2 6 4 4 做好施工中的调度工作：监督检查施工准备工作；督促资源供应单位按计划供应

23、劳动力、施工机具、材料、设备、构配件等；保证安全、文明施工；定期召开现场调度会议，贯彻施工项目主管人 员的决策。2 6 4 5 施工项目进度计划的检查根据月(周)进度计划每天进行检查。责任工程师要经常到现场查看施工项目的实际进度情况,从而保证经常地、定期地准确掌握施工项团结协作出精品 19机电精品目的实际进度。2 6 4 6 施工项目进度计划的调整根据月（周）进度计划检查的结果，及时进行小流水段的施工计划调整，以保证总控计划的实施。2 7、机电精品工程的资料保障实行技术负责人负责制，逐级建立施工资料收集、整理、成册的岗位责任制，层层负责，并对施工资料的真实性和有效性负责。施工 资料的填写及签字

24、一定与工程的进度同步进行。根据工程的性质、特 点，还应做好声像资料（照片、录音带、录像带、光盘、磁盘、微缩 复制品等）的收集、整理、存档的工作。工程资料的好坏是机电能否 成为精品工程的关键组成部分。2 7 1 工程技术资料报审流程建设（监理）单位 批复意见项目机电部填报工程技术文件报审表依据批复意见与方案进行技术交底根据有关规定进行审核、审批编制施工组织设计或施工方案进入分项工程施工报验流程团结协作出精品 20批准补充修改未获批准机电精品分项工程完成后进行相应的施工试验不合格自检合格否？合格施工单位进入下一道工序建设（监理）单位 签署意见根据图纸、规范要求组织分项工程施工填报分项工程施工报验表

25、2 7 2 分项工程施工报验资料的管理流程：认真做好工程施工记录不合格不合格项处置不合格项处置团结协作出精品 21机电精品建设（监理）单位 签署意见分部工程施工完毕质量主管部门核定合格否？监理签署意见进入下一道工序填报分部工程施工报验表工程调试、自评、汇总2 7 3 分部工程报验资料管理流程：组织竣工验收2 7 4 竣工报验资料管理流程：不合格合格项目竣工检查 不合格项处置不合格项处置团结协作出精品 22不合格项处置不合格不合格机电精品合格2 8 机电精品工程的主要工序交叉配合的保障2 8 1 结构预埋阶段的配合2 8 1 1 各责任师应认真阅读并熟悉施工图纸，对各部位、各专业的“预留预埋”仔

26、细校核坐标、规格尺寸、数量，对分包进行书面 技术交底，管线密集处应和相关专业共同审核图纸，对专业之间的交 叉和矛盾应解决在未然之前，避免错留、漏留；制定结构留洞、套管 检查表及时发至各相关人员手中结构留洞、套管检查表日期：年 月 日注：部位编号为该部位（墙、顶板等）的编号或轴线表示方法2 8 1 2 各责任师应加强现场巡视力度，对不合格的预留预埋件及洞口及时给予纠正，如在合模之前未发现“错留、漏留”责任师应 承担管理责任；2 8 1 3 在钢筋绑扎前，应提前做好预留预埋件的加工、准备工作，加工件质量应符合专业有关规范规定。2 8 1 4 对土建图纸中的“预留预埋”，土建施工人员预留预埋后，专业

27、责任师与本专业施工图纸进行核对，检查是否有误，发现问题应序 号楼层部位部位编号系统洞口/套管尺寸标 高水 平 位 置墙厚完成 情况备注团结协作出精品 23机电精品预留管道穿墙洞检查穿墙洞标高、位置是否准确，基础尺寸是否准确设备开箱检查，准备施工机具和材料设备吊装、就位封好吊装口，隔墙砌筑设备找平，找正墙堵孔，抹灰设备配管、安装作业运行，调试及时与相关责任师联系，以便与土建专业协商并纠正。2 8 2 设备机房施工：在安装工程施工中，机房的安装是非常重要的一部分。在机房中分布着大大小小的设备、风管、水管、电管等，在施工过程中，既要保证 图纸的顺利实行，同时还要保证各种管道不会打架；而且机房的噪音、

28、积水等又对土建结构的严密性、防水性有较高要求。特制定交叉作业 措施：2 8 3 卫生间管线施工：卫生间内管线繁多，空间狭小而牵扯多专业施工，合理安排卫生结构做完，弹出建筑标高线团结协作出精品 24土 建安 装按要求打好设备基础机电精品间交叉施工工艺，特制定交叉作业措施如下：基础房间放线，主龙骨立完管道初安装试压管道保温封墙吊顶 交管道二次安装管线清冼精装修管道检查（是否在 精装修中遭到破坏）卫生洁具安装通水检查交业主土 建安 装土建负责支模浇筑与楼板同标号并掺入 膨胀剂的豆石混凝土或水泥砂浆，堵严管 道穿楼板孔洞，检查合格后填写工程验收 卡检查各种管道口标高位置是否符合要求，填写工 序验收卡，

29、管道及设备甩口处加堵土建工种在支模与浇筑豆石混凝土时，由安装 工种负责检查安装的管道位置地面防水层施工(做好各种管道及设备甩 口等部防水），填写工序验收卡第一次蓄水试验，合格后填写工序验卡及 隐检记录暖卫立管、排水管、横管的安装甩 头固定土建楼板浇筑完，隔墙砌筑完按要求 弹出建筑标高线墙上堵孔抹灰，做地面找平层抹地面底灰(保护防水层)预留管道穿楼板孔洞管道试水合格固定管卡及各种洁具固定卡安放各种洁具卫生洁具安装第二次蓄水试验团结协作出精品 25贴墙、地面面砖机电精品2 8 4 交叉节点施工在管井、管廊、设备机房等部位各专业管线纷杂、交叉错叠，必须事先进行有效的协调，这样才能避免产生相互干扰和影

30、响的情况，避免造成工程整体施工进度和(或)质量问题。因此，对交叉节点处的 施工，事前必须绘制出机电综合管线施工图，在综合图的基础上进行 支吊架的协调。在机电管线支吊架已充分协调的基础上，开始进行机 电管线的施工水平区域的流水施工，在保证不影响后续工序施工的前 提下，各专业可在不同的区域进行同时施工，以缩短工期。采取以上 措施，即可保证不出现影响工程施工进度和质量的问题，并且在工程 观感上有很好的效果，对工程评定有很大帮助。2 8 5 与装修工程配合：在施工前，与装修责任师共同制定工序计划，仔细研究每一道工序。在施工中，对在饰面上安装的器件(如灯具、开关、插座等)，参考相应部位装修图及甲方、设计

31、的意图进行定位。根据需要画出布置 图。在配合施工时，主动与装饰单位联系，及时了解墙面与楼地面的进度，把有关工作量按时安装完毕，不影响装饰进度和避免造成二次 破坏。团结协作出精品 26机电精品第三章 机电精品工程的目标实施3.1 水暖工程3.1.1 材料、设备进厂检查要点3.1.1.1 材料要求总则暖卫设备、钢材、管材、管件及附属制品等必须符合国家或部颁标准，并有产品合格证明。3.1.1.2 材料要求细则3.1.1.2.1 镀锌钢管：外观检查镀锌层良好、无锈蚀、无毛刺，壁厚均匀符合要求，端口无飞边。管件无偏扣、乱扣、丝扣不全或角度不 准等现象。3.1.1.2.2 焊接钢管及无缝钢管：壁厚均匀、无

32、锈蚀、无飞刺、符合要求，端口无飞边。3.1.1.2.3 铸铁管：目测顺直，壁厚均匀符合要求，内外光滑、无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。3.1.1.2.4 阀门：规格型号和适用温度、压力要求符合设计要求，铸造规矩，无毛刺裂纹。3.1.1.2.5 设备应具有出厂合格证和质量证明书，并应符合设计要求或地方有关规定。进场时应做验收和按规定复验。团结协作出精品a 材料和设备在进厂时必须 有产品合格证。机电精品273.1.2 管道预留预埋要求3.1.2.1.给水、热水、排水（U-PVC 管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管。3.1.2.2 穿墙、楼板套管

33、一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。3.1.2.3.穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面 50mm，其它房间应为 20mm，套管环缝应均匀，用油麻填塞，外部用腻子或 密封胶封堵。3.1.2.4.钢套管内外表面及两端口需做防腐处理，断口平整。3.1.2.5 镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口，搭捆在穿管表面。否则将失去套管的作用，使维修换管时困难，且受 温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰 层拉裂。3.1.2.6 预埋套管不得与结构筋焊在一起，

34、应用附加钢筋固定，确保a 材料进场检验报 告，应有上级检验部门 的签字和盖章。b 进口设备要有商 检证明，及中文质量证 明等。团结协作出精品 28机电精品普通套管与墙体宽度一致，通风及柔性防水套管符合设计及规范要求。3.1.2.7 管道和设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，必须临时封闭。临时封闭管口的材料，应采取不易被 破损的措施，如短管丝堵、铁皮扣碗。3.1.2.8 楼板预留洞要求3.1.2.8.1 留洞位置正确，洞口大小符合设计及规范要求。3.1.2.8.2 使用钢模盒应清理干净，外刷脱模剂。3.1.2.8.3 套管固定应牢固可靠，采用三点固定方法。3.1.2.8.

35、4 控制出模时间（出模时间根据土建要求为准），过早将产生洞口塌陷，过晚将给出模造成困难，破坏洞口的完整性。3.1.2.8.5 打混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象。a 预留洞位置应正 确。b 预留洞规格尺寸应 正确。c 预留洞口应光滑完 整无破损。团结协作出精品 29机电精品a 墙体防水套管安装。b 套管内及两侧应刷锈 漆。c 套管固定应采用附加 筋固定，附加筋应绑扎在 结构主筋上，不得采用焊 接。d 套管应固定牢固，位置 正确。a 套管外应清理干净 并刷脱模剂。b 套管位置正确固定 牢固。c 套管规格符合设计 要求。a 柔性防水套管制作应符合规范要求。b 柔性防

36、水套管安装牢固平整。团结协作出精品 30机电精品3.1.3 管道支吊架安装3.1.3.1 管道支、吊、托架安装应符合下列规定3.1.3.1.1 位置正确，埋设平整牢固。3.1.3.1.2 与管道接触应紧密，固定应牢靠。3.1.3.1.3 滑动支架应灵活，滑托与滑槽两侧间应留有 35mm 的间隙，并留有一定的偏移量。3.1.3.1.4 无热伸长管道的吊架、吊杆应垂直安装，若吊架、吊杆上为槽钢则槽钢朝向应一致。3.1.3.1.5 有热伸长管道的吊架、吊杆应向膨胀的反方向偏移。3.1.3.1.6 固定在建筑结构上的管道支、吊架，不得影响结构的安全。3.1.3.1.7 钢管水平安装的支架间距按下表执行

37、：a 套管规格、型号 正确。b 套管两端与墙面 平齐。c 套管内侧防腐良 好。d 套管周围做好标 识。团结协作出精品 31机电精品公称直径（mm）支架间的最大间距（m）保温管不保温管DN151.52.5DN2023DN2523.5DN322.54DN4034.5DN5035DN7046DN8046DN1004.56.5DN12557DN15068DN20079.5DN250811DN3008.5123.1.3.1.8 立管管卡安装，层高小于或等于 5m，每层安装 1 个；层高大于 5m，每层不少于 2 个。管卡安装高度，距地面 1.51.8m，2 个以上管卡可以匀称安装。3.1.3.1.9 消

38、防喷洒管道末端应加防晃支架，防晃支架距末端喷洒头距离为不大于 750mm 不小于 300mm。3.1.3.1.10 管道支架安装不允许出现半明半暗现象。钢管水平安装的支架间距团结协作出精品 32机电精品3.1.3.1.11 有磁砖或石材的墙面安装管道支架，支架应安装在磁砖或石材的缝隙处。3.1.3.1.12 管道支吊架距焊口距离不得小于 50mm。3.1.3.1.13 悬吊式空调管道长度超过 15m 时，应加防摆动固定支架。3.1.3.1.14 塑料管道以及铜管应按照塑料管和铜管的要求进行安装。3.1.3.1.15 塑料管道用铁支架固定时，应在管道和支架间垫上 3mm 的橡胶垫。3.1.3.1

39、.16 不锈钢和铝管支吊架不得直接和铁支架接触，应在之间垫相应的材料或橡胶垫。3.1.3.1.17 空调（风、水）管道支吊架应有隔热材料（木拖），隔热材料的厚度不得小于管道保温层厚度。管道支吊架安装方法槽钢朝向一致a 管道吊架槽钢朝向 一致。b 吊架间距符合规范 要求。团结协作出精品 33机电精品a 消防喷洒管道末端 吊架应采用防晃支吊 架。b 吊架距喷头距离不 大于 750mm，不小于 300mm，成排时间距应 统一。a 成排立管安装，管道 垂直,支架高度一致，抱 卡严密美观。b 如有管道保温应留出 保温间距。aUPVC 排水管道吊装 应使用专用吊卡。b 吊架间距应符合规范 要求。团结协作出

40、精品 34机电精品a 双立管支架安装高 度 1.5-1.8m。b 相同规格的立管应 使用双立管卡，立管卡 规格为 25*3 扁钢制作。c 管卡接口应严密。a 空调管吊架安装，木 托与管道接触严密，木 托外径与保温层相平 齐。b 吊杆垂直，并在一个 平面上。a 空调管道固定支架采 用门形架。b 门形吊架固定牢固美 观。c 木托与管道相匹配。团结协作出精品 35机电精品a 成排管道吊装应与设计 协商尽量吊装在一个吊架 上。b 吊架与吊架的间距应满 足最小管道的要求。c 吊架排列整齐，吊杆垂 直固定牢固美观。a 风机盘管吊装。b 四个吊杆应垂直。c 四个槽钢朝向如 图。d 吊架与盘管连接处 应上下加

41、锁母，并加 橡胶减振垫。a 水泵出入口管道应单 独设立支架。b 支架位置应放在减振 喉之后以免影响减振 效果。团结协作出精品 36机电精品a 成排空调管道安 装。b 管道坡度一致。c 支吊架间距符合规 范要求。d 支吊架平整、牢固 美观，木托与管道接触 严密。a 泵房管道支架安 装。b 管道支架采用型钢 与 U 形扁钢制作。c 支架排列整齐，固 定牢固美观。a 给水管道固定支 架。b 采用角钢门形架 固定，牢固美观。团结协作出精品 37机电精品3.1.4 管道竖井管道布置3.1.4.1 管道竖井布置应合理，管道间距合理。3.1.4.2 管道阀门安装高度应便于操作。3.1.4.3 排水管检查口朝

42、向应便于检修。3.1.4.4 管道穿楼板处，除排水管外均应加套管，。3.1.4.5 管道保温应均匀，平整。3.1.4.6 管道支架布置合理，成排管道应安装在同一个支架上。a PPR 管支架安装。b 双立管应使用双立管 卡固定。c 支架安装牢固与管道 接触紧密，间距符合规范 要求。a 空调水立管支架安装。b 支架固定在地面上。c 管道与支架间距必须 留出保温层的厚度。团结协作出精品 38机电精品a 成排管道安装应在同一 个支架上，并保证支架牢 固，支吊架成排成线，排 列美观整齐。b 管道间距合理，并留出 保温距离。a 排水检查口排列整齐。b 排水检查口标高 1.0M 允 许偏差正负 20mm。c

43、 检查口方向正确，便于 检修。a 空调管道与支架接触 必须加木拖。b 木拖与管道接触应紧 密无缝隙。团结协作出精品 39机电精品3.1.5 管道安装节点控制3.1.5.1 管道丝扣连接丝口连接管道，螺纹清洁、规整、无断丝，镀锌钢管和管件的镀锌层破损，接口处无外露油麻，外露丝扣 23 扣。a 竖井内管道排列整齐。b 管道保温平整，各接口 严密。c 管道外缠玻璃丝布均 匀，压边合理。c 管道外防火涂料均匀。a 管道连接符合要求。b 丝扣外漏 2-3 扣，外 露丝扣麻头清理干净。c 丝扣外露处涂刷防 锈漆。团结协作出精品 40机电精品3.1.5.2 法兰连接3.1.5.2.1 法兰对接平行、紧密，与

44、管子中心线垂直，双面施焊，法兰螺栓应长短一致，朝向相同，螺栓露出螺母部分应为螺栓直径的一 半。3.1.5.2.2 法兰连接螺栓紧固时，按对角进行紧固，使法兰之间缝隙均匀。3.1.5.2.3 法兰不得直接焊在弯管或弯头上，一般至少连接长度100mm 以上的直管段。3.1.5.2.4 法兰与法兰连接应保证垂直度或水平度，使其自然吻合，以免管道或设备产生额外应力。3.1.5.2.5 支管上的法兰距主管外壁净距应在 100mm 以上，过墙管道上的法兰与墙面净距为 200mm 以上。3.1.5.2.6 法兰连接组对时，垫片应放在法兰的中心位置，不得偏斜，除设计要求外，不得使用双层、多层或倾斜形垫片。a

45、管道连接采用法兰连接。b 法兰与管道中心线垂直。c 法兰垫片符合要求。d 螺栓连接整齐，朝向一致，外露 2-3 扣。团结协作出精品 41机电精品3.1.5.3 管道焊接3.1.5.3.1 按要求对管道加工坡口，当采用气割加工时必须清除坡口表面的氧化物和毛刺等，对凹凸不平处进行打磨。3.1.5.3.2 管道焊接应焊肉饱满，光华。焊口表面无烧伤、裂纹和明显的结瘤、夹渣及气孔，焊波均匀一致。3.1.5.3.3 管道对口应平直，间隙符和要求；错口偏差不超过管壁厚的 20%，且不超过 2mm。3.1.5.3.4 管道组对时，在管道的对口焊接处或弯曲（弯管）部位不得焊接支管；弯曲部位不得有焊缝；接口焊缝距

46、起弯点不应小于一个 管径，且不小于 100mm；接口焊缝距管道支、吊架边缘不小于 50mm。a 管道焊接焊肉 饱满，焊缝高度、宽度符合设计要 求。b 焊缝外观美观，无咬肉、加渣、气 孔、裂纹、飞溅等 缺陷。团结协作出精品 42机电精品3.1.5.4 UPVC 排水管道连接3.1.5.4.1 硬质聚氯乙烯（UPVC）管应使用无齿锯断管，断口应平齐，粘接前应对承插口先插入试验，一般为承口的 3/4 深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙 酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，插入粘接时将 插口稍作转动，以利粘接剂分布均匀，粘牢后立即将溢出的粘接剂擦

47、 拭干净。3.1.6 卫生洁具安装要点3.1.6.1 卫生器具的固定件应采用预埋件和膨胀螺栓，凡是固定卫生器具的螺母，垫圈均应使用橡胶垫，膨胀螺栓只限于混凝土板、墙，轻质隔墙及砖墙不得 使用。3.1.6.2 座便器地脚螺栓不得小于 M6，便器背水箱固定螺栓不小于M10，螺母下面须用平光垫和橡胶垫（3mm），螺栓外露螺母长度应为 螺栓直径的一半。a 排水管道 UPVC 采用 粘结连接。b 粘结剂应有产品检 验报告及合格证。c 管道安装后应保证 外观清洁。团结协作出精品 43机电精品3.1.6.3 洗脸盆和家具盆支架安装必须牢固，器具与支架接触紧密，不得使用垫块的方法调整标高，各类支架均应做好防腐

48、及面漆。3.1.6.4 器具下水管与排水管连接处应用油麻和密封胶或玻璃胶封严。3.1.6.5 浴盆的周边与墙面接触的部位应用玻璃胶封严。3.1.6.6 地漏水封深度不得小于 50mm，地漏篦子顶面应低于设置处5mm。3.1.6.7 卫生洁具安装过程中应注意排水口的及时封堵。3.1.6.8 洁具安装后交工前，洁具成品保护措施到位，无划痕、破损、掉、裂痕、五金配件齐全无丢失损坏，使用通畅、无漏水、堵塞 等现象。a 家具盆固定牢固，与下 水口连接紧密无漏水现 象,溢水口排水通畅。b 支架扁钢不小于 40*3。支架与器具接触紧密，与 盆边距离不小于 20mm 不大 于 50mm。团结协作出精品 44机

49、电精品a 成排卫生洁具安装 应标高一致。b 成排卫生洁具安装 间距均匀。c 成排卫生洁具安装 标高允差 5mm。d 卫生洁具配件应垂 直，高度朝向一致。a 小便斗安装牢 固，与墙体接触严 密。b 小便斗与墙接触 缝打胶均匀。c 小便斗安装标高 正确。a 脚踏式冲洗阀安装 平整牢固垂直。b 蹲便器安装平整牢 固。团结协作出精品 45机电精品a 浴盆安装平稳牢固。b 浴盆水嘴距地 670mm.c 浴盆挂钩 （设计无要 求时）距地 1.8m。d 浴盆与墙接触缝应打 密封胶，胶条应均匀。a 坐便器安装应牢固靠。b 所有螺栓全部是镀锌件。c 配件齐全，排水通畅。d 水箱螺栓不小于 M10，地脚 螺栓不小
