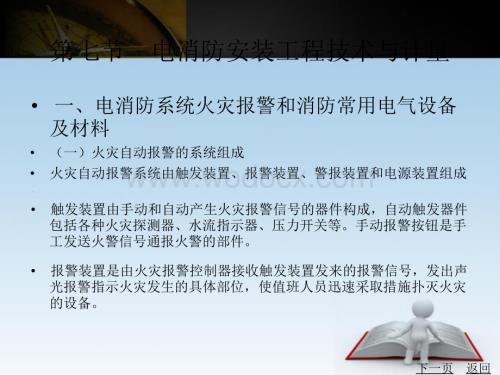

1、第七节 电消防安装工程技术与计量 一、电消防系统火灾报警和消防常用电气设备 及材料 （一）火灾自动报警的系统组成 火灾自动报警系统由触发装置、报警装置、警报装置和电源装置组成。触发装置由手动和自动产生火灾报警信号的器件构成，自动触发器件 包括各种火灾探测器、水流指示器、压力开关等。手动报警按钮是手 工发送火警信号通报火警的部件。报警装置是由火灾报警控制器接收触发装置发来的报警信号，发出声 光报警指示火灾发生的具体部位，使值班人员迅速采取措施扑灭火灾 的设备。下一页 返回第七节 电消防安装工程技术与计量 警报装置是在确认火灾后，自动或手动向外通报火灾发生的设备。电源装置是向触发装置、报警装置、警

2、报装置供电的设备，由消防供 电电源和直流配用电源组成。火灾自动报警系统又分成若干层次。(1)区域报警系统。它是基本的报警系统，由区域火灾报警控制器、火灾探测器、手动报警按钮、警报装置及电源组成，可用于企业要 害部门、办公楼、塔式公寓中，是集中报警和控制中心报警子系统。(2)集中报警系统。它由集中火灾报警控制器、区域报警控制器、水灾探测器、警报装置及电源组成。区域报警控制系统超过 3 台的建 筑物中，应当设置此报警系统，以减少值班人员，便于管理。上一页 下一页 返回 (3)控制中心报警系统。它由消防控制设备和集中报警系统，再加 上某些必要的联动装置组成，一般设置在大型建筑和大型建筑群中。（二）电

3、消防产品的型号说明 电消防产品的型号说明如图 4-57 所示。(1)第 1 段消防产品分类代号：J 消防报警设备。(2)第 2 段消防产品代号：T 火灾探测器；B 火灾报警控制器。(3)第 3 段消防产品分类号：火灾探测器分类号：Y 感烟；W 感温；F 烟温复合；G 可燃 气体。第七节 电消防安装工程技术与计量上一页 下一页 返回第七节 电消防安装工程技术与计量 火灾报警控制器分类号：D 单路；Q 区域；J 集中；T 通用。(4)第 4 段应用范围特征代号：B 防爆；C 船用；H 底座。(5)第 5 段、第 6 段是传感方式、敏感方式、结构特征的代号。火灾探测器传感方式、敏感方式特征的代号：L

4、Z 离子；GD 光 电；MD 膜盒定温；MC 膜盒差温；GW 感光感温；GY 感 光感烟；YW 感烟感温；YW HS 红外线光束感烟感温。火灾报警控制器结构特征的代号：G 柜式；T 台式；B 壁挂式。(6)第 7 段主参数：灵敏度级别。上一页 下一页 返回第七节 电消防安装工程技术与计量 （三）几种常用的火灾探测器 火灾探测器以五种物质燃烧源为基础，包括感烟式、感光式、感温式、可燃气体式和复合式。火灾探测器又分为点式、线式两种类型。1.感烟式火灾探测器 感烟式火灾探测器分成光电式和离子式两种形式，光电式感烟探测器 较老式的为减光式光电感烟探测器，目前常用的为散射光式光电感烟 探测器。离子式感烟

5、探测器分为单源式和双源式两种，都是点式探测 器。(1)减光式光电感烟探测器：检测室两端分别装有发光元件和受光 元件，正常情况下受光元件受一定光量，在火灾初起，浓烟起时，检 测室进入浓烟，光量大减，光电流降低而报警。上一页 下一页 返回第七节 电消防安装工程技术与计量 (2)散射光式光电感烟探测器：检测室装有发光元件和受光元件，受光元件正常时，不能接收发光元件的光量，当浓烟进入检测室时，光发生散射，受光元件可接收散射光而报警。(3)离子感烟探测器：可以用两个放射源或一个放射源，放射源在 射线照射下，可构成检测电离室和补偿电离室，加上场效应晶体管等 组成电子线路，把物质燃烧后产生的烟雾信号转换成直

6、流电压信号，通过导线传输给报警器，发出声光报警信号。单源探测器则是利用金 属罩、场极板，同样形成检测电离室和补偿电离室，其余均同。上一页 下一页 返回第七节 电消防安装工程技术与计量 2.感温火灾探测器 感温火灾探测器是利用物质燃烧时一定会使环境温度升高，且其速度 较一般天气变化为快这一特点设计的。它又分成定温式、差温式和差 定温式 3 种。(1)定温式探测器：利用双金属在温度变化时的膨胀系数不同而使 接点接通的点型火灾探测器，有 3 种形式：利用双金属片弯曲、利用 圆盘双金属反转、利用高膨胀外壳。电子定温探测器：利用特别的半导体热敏原理为传感元件实现火灾探 测，它的灵敏性高，准确不误报，宜与

7、离子感烟探测器配合使用。上一页 下一页 返回 (2)差温式探测器：有线型和点型两种。1)线型探测器。它有空气管式和热电偶式，能探测较广区域内的灾 情。2)点型探测器。它是根据局部热效应而动作，当感温室温度正常变 化时，室内空气可经泄漏孔自由出入；当升温很快，室内空气无法自 由泄出时，推定膜片上接点接通。(3)差定温式探测器：都为点型探测器，运用定温式和差温式的工 作原理，因此，普通型除有差温的膜片，还有双金属片的作用。还有一种电子式差定温式探测器则运用 2 只 NTC 热敏电阻（一只作 为取样电阻 RM,另一只作为参数电阻 RR),当环境急剧升温时，两电阻因反应不同而报警。第七节 电消防安装工

8、程技术与计量上一页 下一页 返回第七节 电消防安装工程技术与计量 3.感光式火灾探测器 当火灾初起时无烟，火急时，则此型探测器更适宜使用。其可保护易 燃物质的储运场合。主要采用紫外线光敏管，当其接收到 200nm 左右紫外线时，光敏管内放电，使内阻减小，电流导出增加，导通电 子开关而报警。（四）火灾报警装置 1.火灾报警装置的基本功能 火灾报警装置因规模不同，分为一体化火灾报警器、小型通用报警控 制器、区域报警控制器、集中报警控制和火灾模拟显示系统等，我国 生产的火灾报警装置逐渐向总线制、智能化产品发展，下面介绍几种 通用的功能。上一页 下一页 返回第七节 电消防安装工程技术与计量 (1)火灾

9、报警。火灾报警控制器配接的探测器感知火灾参数、手动 按钮信号等情况，将发出报警信号。此时，火警指示灯亮，发出火警 音响，显示报警地址、时间，并向现场警报装置发出报警信号。(2)故障报警。在故障自动交替巡检过程中，主控单元对现场元器 件、报警总线、控制器内部关键线路及电源进行检测，一有异常即行 报警（故障、火警音响不同）。(3)火警优先。当故障及火警同时发生时，则先报火警，再报故障。(4)火警地址显示及记忆。(5)时钟。火灾报警及故障报警时钟能锁定并记忆，内部信号正常 走时。上一页 下一页 返回第七节 电消防安装工程技术与计量 (6)自动打印。凡火警部位联动时间等详情，均可自动记录并打印 成文。

10、(7)检查及测试。控制器对系统内各部位进行检查和测试，并自动 打印。(8)部位开放及关闭。开放及关闭系统内的部位，关闭应采用适当 手段。(9)显示被关闭部位。(10)主备电源切换及输出，联动设备间输出等。(11)联动控制。分手动、自动、总线联动制式。上一页 下一页 返回第七节 电消防安装工程技术与计量 2.火灾报警控制器型号含义 火灾报警控制器采用六段表示法。除主参数有数字外，其余均为文字,如图 4-58 所示。(1)消防产品分类信号：J 表示火警设备。(2)火灾报警控制器代号：B 表示火灾报警。(3)应用范围特征代号：B（防爆）、C（船用），其他型号不标 识，无此段。(4)分类特征代号：D（

11、单路）、Q（区域）、J（集中）、T(通用）。上一页 下一页 返回 (5)结构特征代号：G（柜式）、T（台式）、B（壁挂式）。(6)主参数：一般表示报警器路数，例如 50 路，写成 50。例如：JB JB 60 2700/065 表示 60 路壁挂式集中 火灾报警控制器。3.一体化离子感烟火灾报警器 一体化离子感烟火灾报警器是将离子感烟探测器和报警器做成供电接 收显示传递的一体化点式自动报警装置，它可以作为商店、会议室、机房、仓库等场所火灾报警装置，可单独使用，也可并入区域报警控 制器。第七节 电消防安装工程技术与计量上一页 下一页 返回第七节 电消防安装工程技术与计量 4.通用型火灾报警控制器

12、 通用型火灾报警控制器是一种小范围内的独立系统或集中报警系统中 的区域报警器，它配备探测器，以适应小范围单独火灾报警。常用的 JB TB 8 2700/06 报警控制器，可装 8 路探测器，共 引出DC24V 电源线 1 根，控测信号线 8 根，外接报警引线 2 根 ,共 11根。除外接报警线 2 根外，系统内为 n+1 线，n 为探测器 数。上一页 下一页 返回第七节 电消防安装工程技术与计量 5.分线制区域报警控制器 分线制区域报警控制器分为壁挂式、台式、柜式 3 种形式，分为 10、20、30、50、100 个回路等几种，根据需要，容量还可以 扩充。它的作用是将所监视区域内的探测器、手动

13、报警按钮、水流指 示器等传来的电压或电流信号转换成声、光信号并报警；并在显示板 上以数码形式显示着火部位；同时为探测器提供 24V 直流稳压电 源，并输出报警信号给集中报警控制器，还备有操作其他设备的输出 节点。上一页 下一页 返回第七节 电消防安装工程技术与计量 6.总线制区域报警控制器 总线制区域报警控制器分为壁挂式和落地式两种，采用二总线制与探 测器连接，线制少，安装开通方便，使用编码底座后，可以与离子型 感烟探测器、感温探测器及编码手动报警按钮组成报警系统，一般在 100 个回路以上。所谓总线制控制，是指系统间信号采用无极性二 线制进行传输布线的方式。它的线路的布线形式比多线制系统省，

14、系 统间信号按各自回路传输。我国消防设备正从多线制向总线制过渡。7.可燃气体报警控制器 可燃气体报警控制器可配数个可燃气体探测器，用于监测可燃气体的 泄漏，每路探测器单独控制，只要泄漏，即可自动对危险地区进行排 气。如 JBB QB 3 2700/085 型可燃气体报警控制器 可接三路可燃气体探测器，同时，施行 3 个点的监控。上一页 下一页 返回第七节 电消防安装工程技术与计量 8.集中火灾报警控制器 使用多元报警器时，必须设置集中火灾报警控制器。此控制器采用三 总线制，可连接 64 个部位区域报警控制器，同时能接收 64 个部位 的报警，并能扩展部位至 128 个，设有 4 对外备节点。（

15、五）消防专用通信系统 在消防中心设置专用通信柜，与设置在各火警监控区域的通信设备组 成专门的消防通信系统。该系统由应急广播系统和消防电话系统组成。上一页 下一页 返回第七节 电消防安装工程技术与计量 1.应急广播系统 为了组织灭火人员灭火，组织火灾现场人员疏散，在火灾报警及自动 灭火系统中设置应急广播系统。它主要由广播、功放机（功率放大）、广播录放机、广播分路控制器及备用电源等组成。功放机输出功率 150W,输出电压为 120V,4 路输入，单路输 出。录放机，可实现话筒播音、外线播音和放音广播及监听、录音。分路控制器，手动控制可控制 20 个分路，每分路功率 24W。广播分路线数为 N n+

16、1,n 为分路数，犖为线数。上一页 下一页 返回第七节 电消防安装工程技术与计量 2.消防电话系统 消防电话是自动火灾报警、灭火系统的主要装置之一。它有 5 条总线 并连接消防电话分机，与消防电话总机对接。呼叫时，分机提起，总 机即有振铃声，即可通话。总机容量最大为 45 门，可以两台总机并 机，最大可扩容为 90 门，分机由托架和机身两部分组成，不设拨号 盘。二、电消防及安全防范设备安装工程的工程量 计算规则 自动灭火及消防系统由报警系统、防火系统、灭火系统、火灾档案管 理系统 4 个分系统组成。这 4 个系统均由防火、报警设备用管线连接 起来。上一页 下一页 返回第七节 电消防安装工程技术

17、与计量 1.火灾自动报警系统安装 (1)点型探测器按线制的不同，分为多线制与总线制，不分规格、型号、安装方式与位置，以“只”为计量单位。探测器安装包括探头 和底座的安装及本体调试。(2)红外线探测器以“对”为计量单位。红外线探测器是成对使用 的，在计算时一对为两只。定额中包括探头支架安装和探测器的调试、对中。(3)火焰探测器、可燃气体探测器按线制的不同，分为多线制与总 线制两种，计算时不分规格、型号、安装方式与位置，以“只”为计 量单位。探测器安装包括探头和底座的安装及本体调试。上一页 下一页 返回第七节 电消防安装工程技术与计量 (4)线形探测器的安装、调试按环绕、正弦及直线综合考虑，不分

18、线制及保护形式，以“10m”为计量单位。定额中未包括探测器连 接的一只模块和终端，其工程量应按相应定额另行计算。(5)按钮包括消火栓按钮、手动报警按钮、气体灭火启停按钮，以“只”为计量单位，按照在轻质墙体和硬质墙体上安装两种方式综 合考虑，执行时不得因安装方式不同而调整。(6)控制模块（接口）是指仅能起控制作用的模块（接口），也称 中继器，依据其给出控制信号的数量，分为单输出和多输出两种形式。执行时不分安装方式，按照输出数量以“只”为计量单位。上一页 下一页 返回第七节 电消防安装工程技术与计量 (7)报警模块（接口）不起控制作用，只能起监视、报警作用，执 行时不分安装方式，以“只”为计量单位

19、。(8)报警控制器按线制的不同分为多线制与总线制两种，其中又按 其安装方式不同分为壁挂式和落地式。在不同线制、不同安装方式中,按照“点”数的不同划分定额项目，以“台”为计量单位。多线制“点”是指报警控制器所带报警器件（探测器、报警按钮等）的数量。总线制“点”是指报警控制器所带的有地址编码的报警器件（探测器、报警按钮、模块等）的数量。如果一个模块带数个探测器,则只能计为一点。上一页 下一页 返回第七节 电消防安装工程技术与计量 (9)联动控制器按线制的不同分为多线制与总线制两种，其中又按 其安装方式不同分为壁挂式和落地式。在不同线制、不同安装方式中,按照“点”数的不同划分定额项目，以“台”为计量

20、单位。多线制“点”是指联动控制器所带联动设备的状态控制和状态显示的 数量。总线制“点”是指联动控制器所带的有地址编码的报警器件与 控制模块（接口）的数量。(10)报警联动一体机按其安装方式不同，分为壁挂式和落地式。在不同安装方式中，按照“点”数的不同划分定额项目，以“台”为 计量单位。这里的“点”是指报警联动一体机所带的有地址编码的报警器件与控 制模块（接口）的数量。上一页 下一页 返回第七节 电消防安装工程技术与计量 (11)重复显示器（楼层显示器）不分规格、型号、安装方式，按 总线制与多线制划分，以“台”为计量单位。(12)警报装置分为声光报警和警铃报警两种形式，均以“只”为 计量单位。(

21、13)远程控制器按其控制回路数，以“台”为计量单位。(14)火灾事故广播中的功放机、录音机的安装按柜内及台上两种 方式综合考虑，分别以“台”为计量单位。(15)消防广播控制柜是指安装成套消防广播设备的成品机柜，不 分规格、型号，以“台”为计量单位。上一页 下一页 返回第七节 电消防安装工程技术与计量 (16)火灾事故广播中的扬声器不分规格、型号，按照吸顶式与壁 挂式，以“只”为计量单位。(17)广播分配器是指单独安装的消防广播用分配器（操作盘），以“台”为计量单位。(18)消防通信系统中的电话交换机按“门”数不同，以“台”为 计量单位；通信分机、插孔是指消防专用电话分机与电话插孔，不分 安装方

22、式，分别以“部”“个”为计量单位。(19)报警备用电源综合考虑规格、型号，以“台”为计量单位。总线制“点”是指报警器所带的有地址编码的报警器件（探测器、报 警器按钮、模块）的数量，例如一个模块带几只探测器，只能计算一 点。上一页 下一页 返回第七节 电消防安装工程技术与计量 2.电消防系统调试 (1)启动报警系统包括各种探测器、报警按钮、报警控制器组成的 报警系统，分别按照不同点数，以“系统”为计量单位，其点数按多 线制与总线制报警器的点数计算。(2)水灭火系统控制装置按照不同点数，以“系统”为计量单位，其点数按多线制与总线制联动控制器的点数计算。(3)火灾事故广播、消防通信系统中的消防广播喇

23、叭、音箱和消防 通信的电话分机、电话插孔，按其个数，以“10 个”为计量单位。(4)消防用电梯与控制中心间的控制调试以“部”为计量单位。上一页 下一页 返回第七节 电消防安装工程技术与计量 (5)电动防火门、防火卷帘门指可由消防控制中心显示与控制的电 动防火门、防火卷帘门，以“10 处”为计量单位，每樘为一处。(6)正压送风阀、排烟阀、防火阀以“10 处”为计量单位，一个 阀为一处。(7)气体灭火系统装置调试包括模拟喷气试验、备用灭火器贮存容 器切换操作试验，按试验容器的规格(L),分别以“个”为计量单 位。试验容器的数量包括系统调试、检测和验收所消耗的试验容器的 总数，试验介质不同时可以换算

24、。3.安全防范设备安装 (1)设备、部件按设计成品，以“台”或“套”为计量单位。上一页 下一页 返回第七节 电消防安装工程技术与计量 (2)模拟盘以“m2”为计量单位。(3)入侵报警系统调试以“系统”为计量单位，其点数按实际调试 点数计算。(4)电视监控系统调试以“系统”为计量单位，其头尾数包括摄像 机、监视器数量之和。4.电消防专用名词术语 (1)火灾自动报警系统：指人们为了及早发现和通报火灾，并及时 采取有效措施以控制和扑灭火灾而设置在建筑物中或其他场所的一种 自动消防设施。它由触发器件、火灾报警装置、火灾警报装置，以及 具有其他辅助功能的装置组成。上一页 下一页 返回 (2)多线制：系统

25、间信号按各自回路进行传输的布线制式。(3)总线制：系统间信号采用无极性 2 根线进行传输的布线制式。(4)单输出：可输出单个信号。(5)多输出：具有 2 次以上不同输出信号。(6)点：指报警控制所带报警器件或模块的数量，也指联 动控制器所带联动设备的控制状态或控制模块的数量。(7)路：信号回路数。(8)点型感烟探测器：对警戒范围中某一点周围的烟密度升高有响 应的火灾探测器。根据其工作原理不同，可分为离子感烟探测器和光 电感烟探测器。第七节 电消防安装工程技术与计量上一页 下一页 返回第七节 电消防安装工程技术与计量 (9)点型感温探测器：对警戒范围中某一点周围的温度升高有响应 的探测器。根据其

26、工作原理不同，可分为定温探测器和差温探测器。(10)红外光束探测器：将火灾的烟雾特征物理量对光束的影响转 换成输出电信号的变化，并立即发出报警信号的器件。其由光束发出 器和接收器两个独立部分组成。(11)火焰探测器：将火灾的辐射光特征物理量转换成电信号，并 立即发出报警信号的器件。常用的有红外探测器和紫外探测器。(12)可燃气体探测器：当监视范围内泄漏的可燃气体达到一定浓 度时发出报警信号的器件。常用的有催化型可燃气体探测器和半导体 可燃气体探测器。上一页 下一页 返回第七节 电消防安装工程技术与计量 (13)线型探测器：温度达到预定值时，利用两根载流导线间的热 敏绝缘物熔化使两根导线接触而动

27、作的火灾探测器。(14)按钮：用手动方式发出火灾报警信号且可确认火灾的发生以 及启动灭火装置的器件。(15)控制模块（接口）：在总线制消防联动系统中，用于现场消 防设备与联动控制器间传递动作信号和动作命令的器件。(16)报警接口：在总线制消防联动系统中，配接于探测器与报警 控制器间，向报警控制器传递火警信号的器件。(17)报警控制器：能为火灾探测器供电、接收、显示和传递火灾 报警信号的报警装置。上一页 下一页 返回第七节 电消防安装工程技术与计量 (18)联动控制器：能接收由报警控制器传来的报警信号，并对自 动消防等装置发出控制信号的装置。(19)报警联动一体机：能为火灾探测器供电、接收、显示

28、和传递 火灾报警信号，又能对自动消防等装置发出控制信号的装置。(20)重复显示器：在多区域、多楼层报警控制系统中，用于某区 域、某楼层接收探测器发出的火灾报警信号，显示报警探测器位置，发出声光警报信号的探测器。(21)声光报警装置：也称为火警声光报警器或火警声光讯响器，是一种以音响方式和闪光方式发出火灾报警信号的装置。(22)警铃：以音响方式发出火灾警报信号的装置。上一页 下一页 返回第七节 电消防安装工程技术与计量 (23)远程控制器：可接收传送控制器发出的信号，对消防执行设 备实行远距离控制的装置。(24)功放：用于消防广播系统中的广播放大器。(25)消防广播探测柜：在火灾报警系统中集播放

29、音源、功率放大 器、输入混合分配器等于一体，可实现对现场扬声器控制，发出火灾 报警语音信号的装置。(26)广播分配器：消防广播系统中对现场扬声器实现分区域控制 的装置。(27)电话交换机：可利用送、受话器及通信分机进行对讲、呼叫 的装置。上一页 下一页 返回第七节 电消防安装工程技术与计量 (28)通信分机：安置于现场的消防专用电话分机。(29)通信插孔：安置于现场的消防专用电话分机插孔。(30)消防报警备用电源：能提供消防报警设备用直流电源的供电 装置。(31)消防系统调试：指一个单位工程的消防工程全系统安装完毕 且连通，为检验其是否达到消防检收规范标准所进行的全系统的检测、调试和试验。(3

30、2)自动报警控制装置：火灾报警系统中用以接收、显示和传递 火灾报警信号，由火灾探测器、手动报警按钮、报警探测器、自动报 警线路等组成的报警控制系统的器件、设备。上一页 下一页 返回第七节 电消防安装工程技术与计量 (33)灭火系统控制装置：能对自动消防设备发出控制信号，由联 动控制器、报警阀、喷头消防灭火水和气体管网等组成的灭火系统的 联动器件、设备。(34)消防电梯装置：消防专用电梯。(35)电动防火门：在一定时间内，连同框架能满足耐火稳定性和 耐火完整性要求的门。(36)防火卷帘门：在一定时间内，连同框架能满足耐火稳定性、完整性和隔热性要求的卷帘。上一页 下一页 返回第七节 电消防安装工程

31、技术与计量 (37)安全防范：以维护社会公共安全和预防灾害事故为目的的防 入侵、防被盗、防破坏、防火、防爆和安全检查等措施。为了达到防 入侵、防盗、防破坏等目的，采用了以电子技术、传感器技术和计算 机技术为基础的安全防范技术。(38)入侵报警：用来探测入侵者的移动或其他行动的报警。用物 理方法和电子技术，自动探测发生在布防监测区域内的侵入行为并产 生报警信号，辅助提示值班人员发生报警的区域部位，显示可能采取 的对策。(39)入侵探测器：用来探测入侵者移动或其他动作的电子或机械 部件组织的装置。(40)入侵报警探测器：能直接或间接接收入侵探测器发出的报警 信号，发出声光报警，并能指示入侵发生的部

32、位。上一页 下一页 返回第七节 电消防安装工程技术与计量 多线制：报警信号一一对应直接输入控制器中。总线制：利用编码模块串行连接。(41)报警信号传输：把探测器中的探测信号传送到控制器的手段。(42)出入口控制：也叫门禁控制，其功能是有效地管理门的开启 和关闭，保证授权出入门人员的自由出入，限制未授权人员的进入，对暴力强行入门的行为予以报警。(43)读卡器：用来接收输入信息的设备。(44)电控锁：需要电源万能动作的锁。上一页 下一页 返回第七节 电消防安装工程技术与计量 (45)安全检查：为了保证人员和财产安全，在机场、车站、港口 和其他一些重要部门，对出入人员进行检查，以发现随身携带或行李

33、包裹中的危险物品（诸如金属武器或爆炸物品等）。(46)电视监控系统：通过摄像机及其辅助设备（镜头、云台等）将现场图像信号传输到监视器，直接观看被监视场所的一切情况的系 统。(47)门磁开关：安装于门上的由开关盒和磁铁盒构成的装置。当 磁铁盒相对开关盒移开至一定距离时，能引起开关状态的变化，控制 有关电路而发出报警信号。(48)紧急脚踏开关：通过脚踏方式控制通、断状态的变化，从而 控制有关电路以发出紧急报警信号的装置。上一页 下一页 返回第七节 电消防安装工程技术与计量 (49)紧急手动开关：通过手动方式控制通、断状态的变化，从而 控制有关电路以发出紧急报警信号的装置。(50)主动红外探测器：发

34、射机和接收机之间的红外辐射光束，完 全或大于给定的百分比部分被遮断时能产生报警状态的探测装置。一 般应由单独的发射机和接收机组成，收、发机分置安装。(51)微波探测器：应用多普勒原理，辐射频率大于 1GHz 的电 磁波，覆盖一定范围，并能探测到在该范围内移动的人体而产生报警 信号的装置。(52)被动红外探测器：当人体在探测范围内移动，引起接收到的 红外辐射电平变化而能产生报警状态的探测装置。上一页 下一页 返回第七节 电消防安装工程技术与计量 (53)超声波探测器：应用多普勒原理，对移动的人体反射的超声 波产生响应而引起报警的装置。(54)玻璃破碎探测器：专指一种探测器，其传感器安装在玻璃表

35、面上，能对玻璃破碎时通过玻璃传送的冲击波做出响应。（注：对于 使用压电传感器的被动式玻璃破碎探测器，其传感器通过一种黏合剂 粘接在玻璃表面上。）(55)振动探测器：在探测范围内能对入侵者引起的机械振动（冲 击）产生报警信号的装置。(56)多技术复合探测器：将两种或两种以上单元组合于一体，且 当各单元都感应到人体的移动，同时都处于报警状态时，才发出报警 信号的装置。上一页 下一页 返回第七节 电消防安装工程技术与计量 (57)无线报警探测器：通过无线方式传送报警信号的探测器。(58)自动闭门器：根据出入口控制系统主动的指令，对入口门进 行自动启闭的执行装置。(59)可视对讲主机：可视对讲系统中，安装在入口处，具有选通、摄像及对讲功能的装置。(60)可视对讲分机：可视对讲系统中具有图像监视、通话对讲等 功能的装置。(61)X 射线安全检查设备：通过检测穿过被检物品的 X 射线的 强度分布或能谱分布，对被检物做出安全判定的设备。(62)金属武器探测器：结构上做成人可通过的门状，在门中建立 电磁场，当人体携带金属物品通过该门时，能产生报警的装置。上一页 返回
