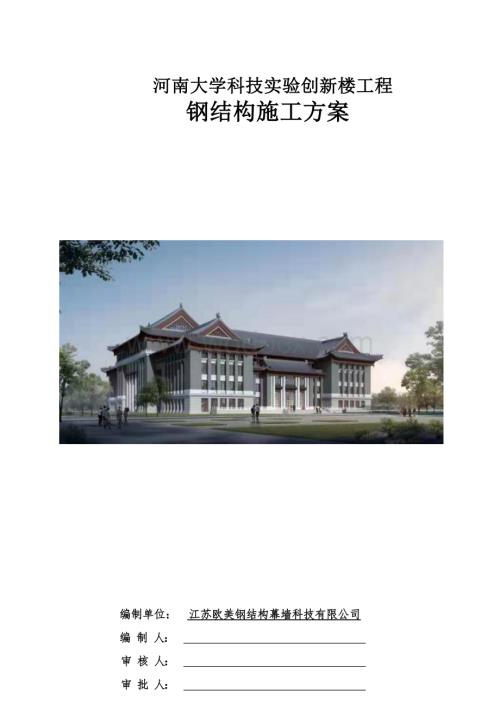

1、河南大学科技实验创新楼工程 钢结构施工方案编制单位： 江苏欧美钢结构幕墙科技有限公司编 制 人： 审 核 人： 审 批 人： 日 期： 目录第一章 编制依据- 1 -第二章 工程概况- 2 -2.1 工程建设概况表- 2 -2.2 设计概况- 2 -2.3 工程施工条件- 4 -第三章 施工安排- 4 -3.1 项目管理组织- 4 -3.2 项目管理目标- 5 -3.3 各项资源供应方式- 6 -3.3.1 劳务资源安排一览表- 6 -3.3.2 工程用大宗物资供应安排一览表- 6 -3.3.3 大型机械设备采购供应安排一览表- 6 -3.4 施工流水段的划分- 6 -3.5 工程施工重难点分

2、析及应对措施- 7 -3.6 新技术应用要求- 7 -3.7 关键及特殊过程控制- 7 -第四章 施工进度计划- 7 -第五章 施工准备与资源配置计划- 8 -5.1 施工准备计划- 8 -5.1.1 技术准备- 8 -5.1.2 现场准备- 9 -5.2 资源配置计划- 9 -5.2.1 劳动力配置计划- 9 -5.2.2 工程用原材料需要量计划- 10 -5.2.3 生产工艺设备需求计划- 10 -5.2.4 工程施工主要周转材料配置计划- 10 -5.2.5 施工机具配置计划- 10 -5.2.6 测量计量仪器配置计划- 11 -5.2.7 安全措施材料投入计划- 11 -5.2.8 吊

3、装机械设备投入计划- 11 -第六章 施工方法及工艺要求- 11 -6.1 方案及技术参数- 11 -6.1.1 结构外侧钢柱安装- 12 -6.1.2 结构内侧钢柱安装- 15 -6.2 施工工艺流程- 16 -6.3 施工要点- 16 -6.3.1 钢结构深化设计- 16 -6.3.2 钢构件加工及运输- 16 -6.3.3 预埋件安装- 23 -6.3.4 钢结构安装- 25 -6.3.5 钢结构焊接- 29 -6.3.6 钢结构测量- 38 -6.3.7 钢结构防腐、防火涂装施工- 46 -6.4 验收标准- 53 -6.5 验收程序- 54 -6.6 验收内容- 55 -6.7 验收

4、人员- 56 -第七章 各项管理计划- 57 -7.1 绿色施工管理计划- 57 -7.1.1 绿色施工管理目标- 57 -7.1.2 绿色施工组织机构- 57 -7.1.3 绿色施工管理措施- 58 -7.2 进度管理计划- 59 -7.2.1 预防措施- 59 -7.2.2 计划控制措施- 59 -7.2.3 组织措施- 60 -7.2.4 机械设备控制措施- 60 -7.2.5 加工制作控制措施- 61 -7.2.6 夜间加班措施- 61 -7.3 质量管理计划- 61 -7.3.1 工程施工质量目标分解- 61 -7.3.2 质量管理的组织机构和职责分工- 62 -7.3.3 确定质量

5、控制要点- 62 -7.3.4 质量控制措施- 62 -7.3.5 质量保证措施- 70 -7.4 安全管理计划- 70 -7.4.1 职业健康安全管理目标- 70 -7.4.2 安全管理组织机构和职责分工- 70 -7.4.3 职业健康安全重大危险源- 70 -7.4.4 职业健康安全资源配置计划- 71 -7.4.5 施工现场安全生产管理制度- 71 -7.4.6 分项施工安全技术措施- 72 -7.5 成品保护计划- 79 -7.5.1 成品保护管理目标- 79 -7.5.2 成品保护管理组织和职责分工- 79 -7.5.3 成品和设备保护的管理制度- 79 -7.5.4 成品和设备保护

6、措施- 80 -第八章 应急预案- 80 -8.1 消防应急预案- 80 -8.1.1 消防应急预案目的- 80 -8.1.2 消防应急预案组织- 80 -8.1.3 消防事故处理救援程序- 82 -8.1.4 消防应急预案消防设施及消防器材的准备- 83 -8.1.5 消防预备预案- 84 -8.1.6 消防应急措施- 84 -8.2 事故类型和危害程度分析- 84 -8.3 预防与预警- 85 -8.4 信息报告程序- 85 -8.5 应急处置- 85 -8.5.1 相应分级- 85 -8.5.2 响应程序- 86 -8.5.3 处置措施- 86 -8.6 应急物资准备- 86 -8.7

7、应急救援线路- 86 -第九章 疫情防控措施- 87 -9.1 疫情防控工作 - 87 -9.1.1 疫情防控工作小组- 87 -9.1.2 成员分组及职责- 88 -9.2 物资需求准备 - 88 -9.3 疫情防控实施 - 89 -9.3.1 人员进场- 89 -9.3.2 防疫宣传管理- 89 -9.3.3 食堂管理- 90 -9.3.4 办公区管理- 90 -9.3.5 生活区管理- 91 -9.3.6 作业区管理- 91 -9.3.7 “三类人员”管控 - 91 -9.4 疫情防治措施 - 91 -9.4.1 正确佩戴口罩- 91 -9.4.2 正确洗手- 92 -9.4.3 工作环

8、境中防护措施- 92 -9.4.4 办公场所中防护措施- 93 -9.4.5 公共区域中防护措施- 93 -9.4.6 施工现场中防护措施- 93 -第十章 计算书和相关图纸- 94 -10.1 钢丝绳选择- 94 -10.2 钢丝绳受力验算- 94 -第一章 编制依据序号类别文件名称编号1国家行政文件危险性较大的分部分项工程安全管理规定住建部【2018】37 号文2住房和城乡建设部办公厅关于实施危险性较大 的分部分项工程安全管理规定有关问题的通知建办质【2018】31 号3地方行政文地方 件河南省住房和城乡建设厅关于贯彻落实危险性较大的 分部分项工程安全管理规定的通知豫建建【2018】30

9、号4河南省安全文明工地评审办法豫建建2005172 号5河南省治理扬尘污染攻坚战实施方案豫政办2016117 号6技术规范建筑结构可靠性设计统一标准GB50068-20187建筑工程抗震设防分类标准GB50223-20088建筑结构荷载规范GB50009-20129建筑抗震设计规范GB50011-201010钢结构设计标准GB50017-201711工程测量标准GB50026-202012钢结构焊接规范GB50661-201113钢结构工程施工规范GB50755-201214钢结构高强度螺栓连接技术规程JGJ 82-201115热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T709-2019

10、16钢结构防火涂料应用技术规程T/CECS24202017建筑钢结构防腐蚀技术规程JGJ/T 251-201118焊接结构用铸钢件GB/T 7659-201019建筑设计防火规范GB50016-201420组合结构设计规范JGJ138-201621钢管结构技术规程CECS280-201022铸钢节点应用技术规程CECS235-2008- 1 -23质量验收标准建筑工程施工质量验收统一标准GB50300-201324钢结构工程施工质量验收标准GB50205-202025焊缝无损检测超声检测技术、检测等级和评定GB/T11345-201326安全技术规程建筑机械使用安全技术规程JGJ33-2012

11、27建筑施工高处作业安全技术规范JGJ80-201628其他河南省有关建筑工程安装文明施工规范、标准/29本工程设计图纸、设计变更、图纸会审等文件/第二章 工程概况2.1 工程建设概况表工程建设概况一览表工程名称河南大学科技实验创新楼 项目工程性质一般公共建筑建设规模(造价)1.58 亿元工程地址郑州市郑东新区龙子湖高 校园区总占地面积27910 总建筑面积40066 m2建设单位河南大学郑州龙子湖校区项目承包范围施工图纸范围内钢柱 制作安装设计单位中国建筑西北设计研究院 有限公司主要分包工程钢结构装饰柱勘察单位郑州岩土工程勘察设计研 究院合同要求质量合格监理单位河南海纳工程监理有限公 司工期

12、30 天总承包单位中国建筑第八工程局有限公司安全安全文明工地分包单位江苏欧美钢结构幕墙科技有限公司科技/工程主要功能或用途实验、教学楼2.2 设计概况- 2 -本工程钢结构部分主要是 42 根装饰钢管柱（D500*16），材质为 Q235B；其中 28 根位 于一层-0.15 标高， A、D 轴交 6-9 轴线和 1/E-2/G 交 15 轴线位置；其余 14 根位于二层 +5.55 标高， D-J 轴交 11 轴线位置；钢管柱柱脚采用 6 颗 D24 地脚螺栓连接；总用钢量约 200 吨。图 2.2-1 钢柱平面布置图钢结构概况情况一览表部位/区域底标高/高 度 m长度*宽度 mm/圆柱 表

13、面积 m2用钢量 t高度 m结构 形式基础连接方 式69 轴交 1/0A 轴0.15/23.653.14*0.25*0.25+3 .14*0.25*2*23.654.68723.65钢架预埋螺栓69 轴交 1/D 轴0.15/23.653.14*0.25*0.25+3 .14*0.25*2*23.654.68723.65钢架预埋螺栓11 轴交 1/DH 轴5.55/18.353.14*0.25*0.25+3 .14*0.25*2*18.353.72618.35钢架预埋螺栓15 轴交 1/E2/G 轴0.15/14.453.14*0.25*0.25+3 .14*0.25*2*14.452.971

14、14.45钢架预埋螺栓钢结构主要构件概况情况一览表- 3 -主要构件截面形式 （箱型、H 型等）主要截面尺 寸 mm板厚 mm材质连接节点圆形截面50016Q235B焊接2.3 工程施工条件钢结构工程施工前需满足以下条件：人：施工人员已进场。机械：施工机械已租赁或采购并已进场。环境： 预留预埋跟随主体结构施工， 其余钢结构吊装时， 该区域主体结构均需施工完成并达到强度要求。材料：钢结构材料已采购并加工，辅助措施材料已制作完成。第三章 施工安排3.1 项目管理组织总承包项目管理人员及职责分工序 号岗位名称姓名职称职责和权限1项目经理栾金锋高级工程 师明确项目的各项管理目标并分解落实；监督检查项目

15、管理人员履行其职责；组织项目管理和产品实现过程的策划，编制项目管理策划书、施 工组织设计等管理文件；组织进行机械设备、材料、周转工具、劳务人员等资源的配置；做好与业主、监理等的协调与沟通工作；做好分包的协调与管理工作；组织做好项目资金、成本、预结算的管理。总体施工进度计划的安排；施工现场平面管理；组织协调各专业队伍和专业分包的现场管理；负责施工过程控制， 对施工过程中的质量、安全、文明施工、成 品保护等负责；负责主要机械设备、周转工具、劳务人员的计划与调配。2技术负责人孙志滨高级工程 师负责图纸审核、设计变更、图纸的深化等工作；组织施工方案的编制，审核技术交底；组织现场的技术复核、分部分项工程

16、的验收工作；主持项目的质量管理、施工试验、计量管理工作。3生产负责人穆海深工程师施工现场平面管理；协调各专业队伍和专业分包的现场管理；负责施工过程控制， 对施工过程中的质量、安全、文明施工、成 品保护等负责；负责主要机械设备、周转工具、劳务人员的计划与调配。4商务经理隋玉林工程师负责对总包方的工程结算管理和现场签证管理。负责对分包方的结算和签证管理。按合同约定及时收取工程款。5质量总监翟文明高级工程负责工程质量的现场监督检查和分部分项工程的质量验收；- 4 -师负责一般不合格品的处置，发现严重不合格品及时报告技术负责 人，并负责处置后的质量验收与评定；对各分包和专业施工班组提出质量奖罚；质量验

17、收文件的记录与整理。6安全总监牛健峰工程师参与项目危险源辨识、风险评价与控制策划，参与环境因素的识 别与评价；参与项目职业健康安全与环境管理规划、管理方案及技术措施方 案的制定， 落实相关责任；巡回进行职业健康安全/环境管理检查，对关键特性参数定期进 行监测，发现问题下达整改通知单， 并对整改情况进行验证；负责职业健康安全/环境应急准备检查，按应急预案进行响应。7专业工程师常群峰任景涛王旭工程师编制施工技术交底；监督检查各施工工序；按分工实施施工过程及其产品的监视和测量。负责分管专业的施工生产调度与协调，及时沟通有关信息。8技术工程师王敉鹏工程师编制施工方案， 进行方案交底和技术复核。9试验工

18、程师程万里工程师负责工程的试验、检验工作；施工现场温度记录、混凝土的测温工作。10测量工程师宋建勇工程师负责施工现场的定位放线。11物资工程师贾炳辉工程师负责工程项目的物资控制，包括经上级授权对物资供应商进行评 价、实施招标采购、做好进场物资的验证和记录、物资保管、标 识等；监督检查分包商自行采购物资的控制，负责不合格物资的处置和 记录。12材料工程师张瑞元工程师负责工程项目的物资控制，包括经上级授权对物资供应商进行评 价、实施招标采购、做好进场物资的验证和记录、物资保管、标 识等；监督检查分包商自行采购物资的控制。负责不合格物资的处置和 记录。专业分包单位管理人员及职责分工序号职务姓名职称执

19、业或职业资格证明证书名称级别证号专业1企业技术负责人宗世举高级工程师工程师高级02080298建筑工程2项目经理郝呈栋工程师注册建造师壹级苏建安 B（2011） 0330097建筑工程3技术负责人袁高阳高级工程师工程师/XZZ20170190418建筑工程4质量员耿贝贝助理工程师质量员/32141061300175建筑工程5安全员刘欢助理工程师安全员/苏建安 C（2011） 0330226建筑工程6材料员孟蒙助理工程师材料员/32141111300271建筑工程7施工员袁辉来助理工程师施工员/321410113001建筑工程3.2 项目管理目标- 5 -项目管理目标名称目 标 值工 期30 天

20、质量目标满足钢结构验收规范要求，合格。安全文明目标无人身伤害事故绿色施工目标符合郑州市绿色施工相关规定科技目标/3.3 各项资源供应方式3.3.1 劳务资源安排一览表施工项目名 称专业施工队 名称资质要求开始施工时 间建设工期分包方式分包商 选择方式责任人河南大学江苏欧美钢 构一级资质2021.1130 天包工包料招标袁高阳3.3.2 工程用大宗物资供应安排一览表物资名称采购单位拟选供应商采购地点要求进场时间责任人钢材江苏欧美河北钢铁郑州随施工进度分批采 购袁高阳地脚螺栓江苏欧美河北钢铁郑州随施工进度分批采 购袁高阳螺栓江苏欧美宁力螺栓、北京 金兆博郑州随施工进度分批采 购袁高阳3.3.3 大

21、型机械设备采购供应安排一览表机械设备名称拟选供应商提供方式要求进场时间计划出场时间责任人吊 车徐 工租赁2021.112021.12刘 欢钢结构加工设备江苏欧美自有2021.112021.12袁高阳3.3.4 施工周转工具采购供应安排一览表序号周转材料名称需用量提供方式进场日期出场日期责任人1钢丝绳3 根自购2021.112021.12孟蒙2走道板2 套自购2021.112021.12孟蒙3.4 施工流水段的划分施工流水段的划分施工流水段按钢结构装饰柱划分两个施工阶段。第一施工阶段：埋件预埋。第二施工阶段： 柱子分段安装明细表- 6 -位置分段方 案规格总长度 M第一段 M第二段 M69 轴交

22、 1/0A 轴 69 轴交 1/D 轴分 2 段500*1623.6511.8111.8511 轴交 1/DH 轴分 2 段500*1618.358.949.4169 轴交 1/E2/G 轴分 2 段500*1614.458.945.513.5 工程施工重难点分析及应对措施序号重难点具体分析应对措施责任人1柱脚安装本工程测量定位是重点 工作，柱脚为最先控制的 工序且存在被混凝土施 工破坏的可能。柱脚施工时确保测量符合到位， 混凝土施工时 安排人员旁站监督， 存在破坏时，及时恢复。袁高阳2钢柱垂直度 及顶部定位柱子比较高，要与土建结 合存在上下预埋偏差柱顶预埋测量定位，测量仪器上下吊线控制袁高阳

23、3.6 新技术应用要求序号新技术名称应用部位应用要点责任人应用时间1BIM 技术钢结构节点BIM 应用企业工法袁高阳施工全过程3.7 关键及特殊过程控制序号关键及特殊过程名称1钢柱工厂制作2构件工厂抛丸喷漆3现场钢柱吊装4螺栓施拧5柱拼接现场焊接第四章 施工进度计划钢柱吊装工程计划 2021 年 11 月 25 日开工， 2021 年 12 月 25 日全部结束， 总工期 30天。实际施工日期以土建进度为准。项目阶段开始时间完成时间工期备注钢结构连廊控制节点图纸确认深化2021/11/012021/11/055 日历天/钢管及辅材等原材料采购、拼接、组装、焊接、钢柱吊装2021/11/2520

24、21/12/2025 日历天/补漆及防火涂料涂刷2021/12/202021/12/255 日历天/检验2021/12/012021/12/3030 日历天/- 7 -第五章 施工准备与资源配置计划5.1 施工准备计划5.1.1 技术准备表 5.1.1-1 技术文件准备计划一览表序号文件名称文件编号配备数量持有人1工程测量标准GB50026-20201袁高阳2钢结构焊接规范GB50661-20111袁高阳3钢结构工程施工规范GB50755-20121袁高阳4钢结构高强度螺栓连接技术规程JGJ 82-20111袁高阳5热轧钢板和钢带的尺寸、外形、重量及允许 偏差GB/T709-20191袁高阳6

25、钢结构防火涂料应用技术规程T/CECS2420201袁高阳7建筑工程施工质量验收统一标准GB50300-20131袁高阳8钢结构工程施工质量验收标准GB50205-20201袁高阳9焊缝无损检测超声检测技术、检测等级和评 定GB/T11345-20131袁高阳10建筑机械使用安全技术规程JGJ33-20121袁高阳11建筑施工高处作业安全技术规范JGJ80-20161袁高阳表 5.1.1-2 施工方案编制计划表序号施工方案名称编制单位负责人审批完成时间1钢结构安装方案江苏欧美郝呈栋袁高阳2021.11表 5.1.1-3 施工试验检验计划表序 号检（试） 验项目规格型号工程部位试验要求检（试）验

26、内容责任人1钢材6mm-40 mm工程主体结构每批重量不大于 120t；有厚度方向要求的钢板，Z15 级钢板每个检验批由同一牌号、同一炉号、同一厚度、同一交货状态的钢材组成， 每批重量不大于25t；力学性能耿贝贝2焊材ER50-X工程主体结构ER50-X 型号每批焊丝的最高质 量为 200t熔敷金属化学成分分析、焊缝射线探伤试验和力学性能试验耿贝贝3焊缝/工程主体一级焊缝（包含制作厂焊缝和现 场安装焊缝均需进行 100超声超声波探伤检验耿贝贝- 8 -序 号检（试） 验项目规格型号工程部位试验要求检（试）验内容责任人结构波探伤检验）， 二级焊缝（工厂焊缝 20%，现场焊缝 50超声波 探伤检验

27、）4防火涂料非膨胀 型工程主体结构每使用 500t 或不足 500t 应抽检 一次粘结强度和抗压强度粘结强度和抗压强 度耿贝贝膨胀型每使用 100t 或不足 100t 应抽检 一次粘结强度粘结强度耿贝贝表 5.1.1-4 技术复核和隐蔽验收计划表序号技术复核、隐蔽验收 部位复核和隐蔽内容责任人1钢 柱钢柱垂直度、标高复核袁高阳2高强螺栓紧固轴力复核袁高阳3焊 缝焊缝尺寸及外观质量袁高阳表 5.1.1-5 技术复核和隐蔽验收计划表序号技术复核部位复核内容复核时间提报人组织人1图纸深化深化内容是符合设计图及车间加工 深度要求2021.11袁高阳宗世举2构件制作加工尺寸、焊接要求是否满足规范 要求2

28、021.11袁高阳宗世举3抛丸喷漆基材处理及油漆是否满足规范要求2021.11袁高阳宗世举4吊装方案是否满足施工要求及安全要求2021.11袁辉来郝呈栋5构件安装是否满足施工要求2021.11袁辉来郝呈栋6完工验收是否达到施工验收标准2021.12耿贝贝郝呈栋5.1.2 现场准备施工设施准备计划序号设施名称种类数量（或面积）规模（或可存储 量）设施构造完成时间责任人1塔吊12TC6513/2021.11总包供2办公室120m20m彩板房2021.11总包供3钢构堆场1500m500m空地2021.11总包供4宿舍120m100m彩板房2021.11总包供5水源111水龙头2021.11总包供6

29、电源13配电柜配电柜2021.11总包供5.2 资源配置计划5.2.1 劳动力配置计划序号内 容数量备注1管理人员1 人/- 9 -2测量员1 人/3安装工3 人根据施工情况适当调整4电工1 人/5电焊工2 人根据施工情况适当调整6油漆工1 人根据施工情况适当调整7普工1 人根据施工情况适当调整8信号工1 人/5.2.2 工程用原材料需要量计划序号材料名称规格需用量进场时间责任人单位数量1地脚螺栓M24个2522021.08袁高阳2钢 材Q235B吨2002021.11袁高阳5.2.3 生产工艺设备需求计划序号生产设备名称型号电功率(kVA)需要量(台)进场时间责任人1电焊机BX-330173

30、2021.08孟蒙2卷板机W11-607512021.08孟蒙3门式埋弧焊机MH-500015022021.08孟蒙4抛丸机HJ30025212021.08孟蒙5空气压缩机HZX-1251512021.08孟蒙6火焰切割机GS/Z-500010012021.08孟蒙7数控三维钻SWZ1250C2512021.08孟蒙8行车10t/22021.08孟蒙9二保焊机ZP72212021.08孟蒙5.2.4 工程施工主要周转材料配置计划序号周转材料名称需用量进场日期出场日期责任人1钢丝绳3 根2021.112021.12孟蒙2走道板2 套2021.112021.12孟蒙5.2.5 施工机具配置计划序号

31、施工机具名称型号电功率(kVA)需要量(台)使用时间责任人1力矩扳手P1D-TYD-1000122021.11孟蒙2磨光机GWS-900-100132021.11孟蒙3CO2 电焊机NB-500E2222021.11孟蒙- 10 -5.2.6 测量计量仪器配置计划序号仪器设备名称数量使用特征检查周期保管人1全站仪1测量精确度高1 次/年孟蒙2钢尺5测量精确度高1 次/年孟蒙3温度计4测量精确度高1 次/年孟蒙4风速计1操作简单， 携带方便1 次/年孟蒙5游标卡尺1测量精确度高1 次/年孟蒙6漆膜测厚仪1测量精确度高1 次/年孟蒙5.2.7 安全措施材料投入计划序号项目名称单位数量用途1接火盆（

32、斗）个5高空焊接防止火花坠落2气瓶吊笼个1吊装氧气、乙炔瓶3防坠器套2高空作业防止作业人员坠落4安全绳米50安全带辅助用绳，高空作业人员保护5安全带条8高空作业人员保护6安全帽顶8高空作业人员保护7绑腿套3高空作业人员保护8安全网30高空作业人员保护， 坠落防护9立杆式双道安全绳m20高空行走挂安全带12吊装警示牌块4危险警示5.2.8 吊装机械设备投入计划序号设备名称规格型号数量用 途使用时间1汽车吊QY35G1构件吊装2021.11-12 月第六章 施工方法及工艺要求6.1 方案及技术参数钢结构深化设计预埋件施工材料采购钢柱加工钢柱进场钢柱安装补漆。柱子构件区域划分及分段安装明细表- 11

33、 -位置分段方 案规格总长度 M第一段 M第二段 M吊装方式69 轴交 1/D 轴（1-3 区域）分 2 段500*1623.6511.8111.85塔吊69 轴交 1/0A 轴分 2 段500*1623.6511.8111.85汽车吊11 轴交 1/DH 轴（2-2 和 23 区域）分 2 段500*1618.358.949.41塔吊15 轴交 1/E2/G 轴 （2-2 和 23 区域）分 2 段500*1614.458.945.51汽车吊6.1.1 结构外侧钢柱安装安装思路： 构件位于建筑物外侧靠近施工道路， 为保证施工质量、安全和进度， 采用 钢柱地面拼装后整体吊装的方法进行安装； 钢

34、柱进场安装时间定于混凝土结构施工到 4 层 底板（14.65m 标高），钢柱进场后进行地面拼装、焊接、检测和涂装，验收完成后使用汽 车吊将整根钢柱安装到位， 调整完成后将拧紧螺母焊死垫片， 并在 4 层拉临时撑杆固定完 成吊装作业。安装阶段必须对单个钢柱构件进行有效拉结固定， 使用揽风绳在钢柱四个方 向进行紧固拉结， 缆风绳选用直径14mm 钢丝绳， 型号选用 6X19+1 规格， 此种型号一般用 作缆风绳、拉索， 即用于钢绳不受弯曲或可能遭受磨损的地方。钢构件安装顺序及构件拉结固定措施如下图示意：图 6.1-1 钢构件安装顺序及构件拉结固定措施示意- 12 -图 6.1-2 揽风绳固定节点示

35、意现场拼装：为便于钢柱运输，钢柱单根长度控制在 13 米以内，在工厂进行预拼 装后拉到现场进行拼装焊接工作；现场拼装应设置胎架，便于拼装固定和找平；拼 装位置应选在靠近钢柱安装位置附近，避免拼装完成超长构件二次倒运造成损坏或者变形。图 6.1-3 拼装焊接示意吊装分析： 钢柱长度 24 米总重 4.8T，吊装半径 8 米以内， 根据以上情况选用 35T 汽车吊 33.5 米臂长 9 米半径吊重 7T 满足施工要求。为防止汽车吊在支腿过程造成破 坏， 支腿脚步采用厚枕木或钢板保护。汽车吊四开支腿， 每个支腿下垫三块厚枕木或钢板，避免受力集中造成路面沉陷。- 13 -吊车站位于钢柱安装位置 1/0

36、A 轴（15 轴）外侧 15m 外，35t 汽车吊吊装半径 16m，由于整个安装区域脚手架覆盖， 吊装时起升高度应超过外架高度， 起升高度约为 35m；- 14 -图 6.1-4 吊车站位示意6.1.2 结构内侧钢柱安装结构内侧钢柱主要位于一层 D 轴交 6-9 轴线 10 根钢柱和二层 D-J 轴交 11 轴线 14 根。（1）一层 D 轴交 6-9 轴线 10 根钢柱距离 1#塔吊最远 34.5 米，塔吊 35 米半径内起重 量为 3T；根据塔吊起重量钢柱分段设置在 12 米标高（也就是一根钢管常规长度，不需要在接长或截短）位置，钢柱重量 2.5T（下段钢柱含柱底板重量），分段满足吊装要求
