板钢筋--手算课件.pptx

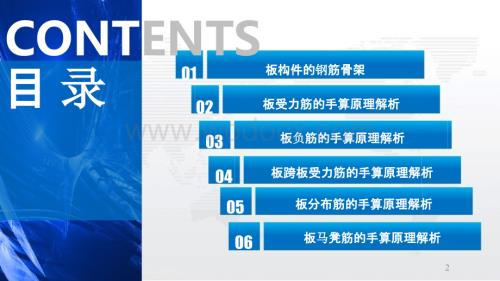

1、目目 录录2CONTENTS010203040506板构件的板构件的钢钢筋骨架筋骨架板受力筋的手算原理解析板受力筋的手算原理解析板板负负筋的手算原理解析筋的手算原理解析板跨板受力筋的手算原理解析板跨板受力筋的手算原理解析板分布筋的手算原理解析板分布筋的手算原理解析板板马马凳筋的手算原理解析凳筋的手算原理解析CHAPTER01板构件的板构件的钢钢筋骨架筋骨架34板构件的钢筋骨架板的钢筋骨架最常见的形式：（1）板底钢筋网+四周支座负筋+分布筋+马凳筋（2）双层双向钢筋网+马凳筋CHAPTER02板受力筋的板受力筋的手算原理解析手算原理解析56板底部钢筋构造支座构造：支座构造：max(b/2,5d)

2、起步距离：起步距离：S/216G101-1 P997板受力筋的手算原理解析-（实例讲解）我们以本工程中的LB1为例给大家进行讲解。LB1的参数如下：底部受力筋C8200,板负筋：C8200,C8150C8200,跨板受力筋C8180,分布筋C8250。8板受力筋的手算原理解析-（实例讲解）（一）1轴-1/1轴交A轴-B轴LB1板底受力筋的计算。LB1受力筋分x方向和y方向，x方向是指构件的水平方向，y方向是指构件的竖直方向。板底受力筋的钢筋为C8200。板受力筋的手算原理解析-（实例讲解）91.X方向板底受力筋计算：板底受力筋在梁内锚固长度max（b/2,5d）（1）单根长度计算长度=板净长+

3、左支座锚固长度max（b/2,5d）+右支座锚固长度max（b/2,5d）=3500-50-125+max（300/2，58）+max（250/2，58）=3325+150+125=3600（2）根数计算根数=（板Y方向净长-s/22）/s（向上取整）+1=（4800-50-125-200/22）/200（向上取整）+1=24根10板受力筋的手算原理解析-（实例讲解）（一）1轴-1/1轴交A轴-B轴LB1板底受力筋的计算。LB1受力筋分x方向和y方向，x方向是指构件的水平方向，y方向是指构件的竖直方向。板底受力筋的钢筋为C8200。板受力筋的手算原理解析-（实例讲解）112.Y方向板底受力筋计

4、算（1）单根长度计算长度=板净长+左支座锚固长度max（b/2,5d）+右支座锚固长度max（b/2,5d）=4800-50-125+max（300/2，58）+max（250/2，58）=4625+150+125=4900（2）根数计算根数=（板X方向净长-s/22）/s（向上取整）+1=（3500-50-125-200/22）/200（向上取整）+1=17根12板受力筋的手算原理解析-（实例讲解）（二）（1/1）2轴交A B轴 LB1板底受力筋的计算。X方向：板受力筋的手算原理解析-（实例讲解）131.X方向通长板底受力筋计算（1）单根长度计算长度=板净长+左支座锚固长度max（b/2,5

5、d）+右支座锚固长度max（b/2,5d）=3500-150-125+max（300/2，58）+max（250/2，58）=3225+150+125=3500（2）根数计算根数=（板Y方向净长-降板净长-s/2）/s（向上取整）+1=（4800-50-1600-200/2）/200（向上取整）+1=17根板受力筋的手算原理解析-（实例讲解）1415板受力筋的手算原理解析-（实例讲解）2.X方向较短板底受力筋计算（1）单根长度计算长度=板净长-降板净长-降板构造宽+支座锚固长度max（b/2,5d）+降板处锚固长度la降板构造宽=max（h,150）板厚h=120,120150，所以降板构造宽

6、=150La=35d（非抗震锚固长度）长度=3500-150-125-（2000-125）-150+max（300/2，58）+358=1630（2）根数计算根数=(Y方向降板净长-s/2)/s（向上取整）+1=(1600-125-200/2)/200（向上取整）+1=8根16板受力筋的手算原理解析-（实例讲解）3.X方向降板板底受力筋计算（1）单根长度计算长度=降板净长+支座锚固长度max（b/2,5d）+降板构造宽-c+降板处锚固长度la=2000-125+max（250/2，58）+150-15+358=2415（2）根数计算根数=(Y方向降板净长-s/2)/s（向上取整）+1=(160

7、0-125-200/2)/200（向上取整）+1=8根17板受力筋的手算原理解析-（实例讲解）（二）（1/1）2轴交A B轴 LB1板底受力筋的计算。Y方向：18板受力筋的手算原理解析-（实例讲解）4.Y方向通长板底受力筋计算（1）单根长度计算长度=板净长+左支座锚固长度max（b/2,5d）+右支座锚固长度max（b/2,5d）=4800-50-125+max（300/2，58）+max（250/2，58）=4625+150+125=4900（2）根数的计算根数=（板X方向净长-降板净长-s/2）/s（向上取整）+1=3500-150-2000-200/2/200（向上取整）+1=8根板受力

8、筋的手算原理解析-（实例讲解）19板受力筋的手算原理解析-（实例讲解）205.Y方向较短板底受力筋计算（1）单根长度计算长度=板净长-降板净长-降板构造宽+支座锚固长度max（b/2,5d）+降板处锚固长度la=4800-50-125-（1600-125）-150+max（300/2，58）+358=2750+150+280=3580（2）根数的计算根数=（降板净长-s/2）/s（向上取整）+1=（2000-125-200/2）/200（向上取整）+1=10根21板受力筋的手算原理解析-（实例讲解）6.Y方向降板板底受力筋计算（1）单根长度计算长度=降板净长+支座锚固长度max（b/2,5d）

9、+降板构造宽-c+降板处锚固长度la=1600-125+max（250/2，58）+150-15+358=2015（2）根数计算根数=（2000-125-200/2）/200（向上取整）+1=10根CHAPTER03板板负负筋的筋的手算原理解析手算原理解析22板支座负筋和分布筋的钢筋手算2324支座负筋构造-端支座（1）端支座构造(能直锚则直锚，不能直锚再弯锚)参见16G101-1 P99直锚 La弯锚 伸至支座对边弯折15d（2）弯折长度=板厚-2C（3）起步距离S/2 参见16G101-1 P9925支座负筋构造-端支座16G101-1 P 99中规定：图a中纵筋在端部支座应伸至梁支座外侧

10、纵筋内侧后弯折15d，当平直段长度La时可不弯折。26板负筋的手算原理解析-（实例讲解）27板负筋的手算原理解析-（实例讲解）1.号负筋计算（1）单根长度计算长度=板负筋净长+支座内锚固长度+板内弯折板负筋在支座内的锚固分两种情况直锚和弯锚，判断直锚和弯锚的方式是hc-c和la比较当（hc-cla）时进行直锚，锚固长度=la；当（hc-cla）时进行弯锚，锚固长度=hc-c+15d。La=358=280；hc-c=300-20=280因为La=hc-c所以板负筋在支座内进行直锚，锚固长度=280。板内弯折长度=板厚-2c。故号负筋长度=1050-150+280+120-152=127028板负

11、筋的手算原理解析-（实例讲解）（2）根数计算根数=（板净长-s/22）/s（向上取整）+11）1轴到1/1轴板负筋的根数=（3500-125-50-200/22）/200（向上取整）+1=17根2）A轴到B轴板负筋的根数=（4800-125-50）-200/22）/200（向上取整）+1=24根29板负筋的手算原理解析-（实例讲解）2.号负筋计算（1）单根长度计算长度=负筋水平长+两端板内锚固长长度=1050+1050+（120-152）2=2280（2）根数计算根数=（板净长-降板长-s/2）/s（向上取整）+1根数=（4800-50-1600-75）/150（向上取整）+1=22根30板负

12、筋的手算原理解析-（实例讲解）3.号负筋计算（1）单根长度计算长度=板负筋净长+支座内锚固长度+板内锚固长度板负筋在支座内的锚固分两种情况直锚和弯锚，判断直锚和弯锚的方式是hc-c和la比较。当（hc-cla）时进行直锚，锚固长度=la；当（hc-cla）时进行弯锚，锚固长度=hc-c+15d。La=358=280；hc-c=250-20=230。因为hc-cLa，所以板负筋在支座内进行弯锚，锚固长度=250-20+158=350板内弯折长度=板厚-2c。故号负筋的长度=1050-125+350+120-152=136531板负筋的手算原理解析-（实例讲解）（2）根数计算根数=（降板净长-s/

13、2）/s（向上取整）+1根数=（1600-125-100）/200（向上取整）+12=16根CHAPTER04板跨板受力筋的板跨板受力筋的手算原理解析手算原理解析3233板跨板受力筋的手算原理解析-（实例讲解）跨板受力筋的钢筋为C8150，因为在跨板受力筋在梁内需要锚固，所以分为较长和较短两种情况，下面我们分别进行讲解。34板跨板受力筋的手算原理解析-（实例讲解）1.通长跨板受力筋长度的计算（1）单根长度计算长度=跨板长+左标注+右标注+板内弯折长度=2100-100+1050+1050+（120-152）2=4280（2）根数计算根数=（X向板净长-s/22）/s（向上取整）+1=（3500

14、-50-125-180/22）/180（向上取整）+1=19根35板跨板受力筋的手算原理解析-（实例讲解）2.较短跨板受力筋的长度计算（1）单根长度=跨板净长+上支座锚固长度+下支座锚固长度跨板受力筋在支座内的锚固分两种情况直锚和弯锚，判断直锚和弯锚的方式是hc-c和la比较。当（hc-cla）时进行直锚，锚固长度=la；当（hc-cla）时进行弯锚，锚固长度=hc-c+15d。La=358=280；下支座hc-c=250-20=230；上支座hc-c=300-20=280下支座锚固230280所以板负筋在支座内进行弯锚，锚固长度=230+120=350上支座锚固280=280所以板负筋在支座

15、内进行直锚，锚固长度=280故长度=2100-250-125+280+350=235536板跨板受力筋的手算原理解析-（实例讲解）2.较短跨板受力筋的长度计算（2）根数计算根数=（支座宽/2-s/2）/s（向上取整）+1=（250/2-180/2）/180（向上取整）+1=1根CHAPTER05板分布筋的板分布筋的手算原理解析手算原理解析3738板分布筋的手算原理解析-（实例讲解）39板分布筋的手算原理解析-（实例讲解）（1）分布筋与另向支座负筋搭接150mm 参见16G101-1 P102（2）分布筋靠支座边起步距离50mm 参见12G901-1 P4-1040板分布筋的手算原理解析-（实例

16、讲解）LB1板负筋有三种分别为C8200,C8150,C8200分布筋为C825041板分布筋的手算原理解析-（实例讲解）1.号板负筋的分布筋计算（1）X方向分布筋的计算单根长度=板净长-（1轴负筋长-梁宽/2）-（1/1轴负筋长-梁宽/2）+搭接长度2分布筋搭接长度=150分布筋的长度=3500-125-50-（1050-150）-（1050-125）+1502=1800分布筋的根数=（板负筋净长-起步距离50）/s（向上取整）+1=（1050-150-50）/250（向上取整）+1=5根42板分布筋的手算原理解析-（实例讲解）1.号板负筋的分布筋计算（2）Y方向分布筋的计算单根长度=板净长

17、-（1轴负筋长-梁宽/2）-（1/1轴负筋长-梁宽/2）+搭接长度2分布筋的长度=4800-125-50-（1050-150）-（1050-125）+1502=3100分布筋的根数=（板负筋净长-起步距离50）/s（向上取整）+1=（1050-150-50）/250（向上取整）+1=5根43板分布筋的手算原理解析-（实例讲解）2.号板负筋的分布筋计算（1）单根长度计算长度=板净长-（A轴负筋长-梁宽/2）-降板净长+搭接长度=4800-125-50-（1050-150）-（1600-125）+150=2400（2）根数计算根数=（板负筋净长-起步距离）/s（向上取整）+1 2=（1050-15

18、0-50）/250（向上取整）+1 2=10根44板分布筋的手算原理解析-（实例讲解）3.号板负筋的分布筋计算（1）单根长度计算长度=降板净长-（B轴负筋长-梁宽/2）降板净长+搭接长度=（1600-125）-（1050-125）+150=700（2）根数计算根数=（板负筋净长-起步距离50）/S（向上取整）+1=（1050-150-50）/250（向上取整）+1=5根因为左侧和右侧的分布筋相同，所以总根数为10根45板分布筋的手算原理解析-（实例讲解）46板分布筋的手算原理解析-（实例讲解）4.跨受力筋分布筋的计算（1）跨板两侧分布筋计算1）单根长度计算长度=板净长-（1轴负筋长-梁宽/2）

19、-（1/1轴负筋长-梁宽/2）+搭接长度2=3500-125-50-（1050-150）-（1050-125）+1502=18002）根数计算根数=（板负筋净长-起步距离50）/S（向上取整）+1 2=（1050-150-50）/250（向上取整）+12=10根47板分布筋的手算原理解析-（实例讲解）4.跨受力筋分布筋的计算（1）跨板板中分布筋计算1）单根长度计算长度=板净长-（1轴轴线到梁内边线长）-负筋净长+搭接长度-较短跨板受力筋起步距离=3500-50-（750-150）+150-90=29102）根数计算根数=（跨板净长-起步距离2）/250（向上取整）+1=（2100-250-12

20、5-502）/250=8根CHAPTER06板板马马凳筋的凳筋的手算原理解析手算原理解析48板马凳筋的手算原理解析-（实例讲解）49马凳筋是充当支撑作用的构件，一般用于板上下两层钢筋中间。马凳筋很多时候是利用施工现场的剩余废料制作，物尽其用，马凳筋的作用没有规范和国家标准，马凳筋施工根据现场的马凳筋方案确定。50板马凳筋的手算原理解析-（实例讲解）马凳筋：选用常用二型马凳马凳筋的级别一般按：同上皮钢筋级别（一般不小于二级钢）马凳筋的直径一般按：同上皮钢筋直径且不小于12mmL1长度=1000mmL2长度=板厚-2保护层-底筋直径最大值-负筋直径最大值-马凳L1直径-马凳L3直径L3长度=底筋间

21、距+502（每边出50）注意：可以根据自己的实际情况填写，这里只给出了一个参考数据。51板马凳筋的手算原理解析-（实例讲解）马凳筋长度=L1+L2*2+L3*2L1=1000L2=板厚-2保护层-底筋直径最大值-负筋直径最大值-马凳L1直径-马凳L3直径=120-2*15-8-8-12-12L3=底筋间距+502（每边出50）=200+50*2=30052马凳筋根数1轴负筋的马凳筋根数：马凳筋布置范围=7275-975-1000=5300马凳筋排数=1000/1000=1每排根数=5300/1000+1=7马凳筋根数=17=7根B轴负筋的马凳筋根数：马凳筋布置范围=3900-975-1000=1925马凳筋排数=975/1000=1每排根数=1925/1000+1=3马凳筋根数=13=3根53（2）中间支座a、弯折长度=板厚-2Cb、起步距离S/2总结一、底部贯通筋端支座构造：max(b/2,5d)b表示支座宽度起步距离：S/2 S表示钢筋的间距二、支座负筋构造（1）端支座a、端支座构造(能直锚则直锚，不能直锚再弯锚)直锚 La弯锚 伸至支座对边弯折15db、弯折长度=板厚-2Cc、起步距离S/2三、分布筋
