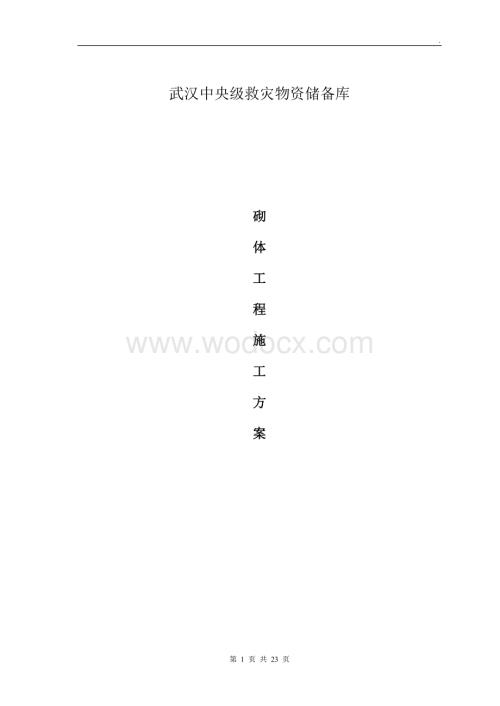

救灾物资储备库砌体工程施工方案.doc

1、.武汉中央级救灾物资储备库砌体工程施工方案 目录第一章 编制说明3第二章 工程概况3第三章 施工组织与部署4第四章 施工准备5第五章 施工方法7第六章 施工进度计划17第七章 各项管理及保证措施17 第一章 编制依据序号名称编号日期备注1业主提供的现场设计图201462施工组织设计2014.63建筑工程施工质量验收统一标准GB503002013年4砌体工程施工质量验收规范GB502032011年6建筑施工高处作业安全技术规范JGJ802011年7建筑施工安全检查标准JGJ592011年8施工现场临时用电安全技术规范JGJ462012年9公司管理体系文件2014年 第二章 工程概况1工程概况武汉

2、中央级救灾物资储备库工程位于湖北省武汉市东西湖区新沟镇街荷新路80号，工程主要建筑包括1#和2#仓库钢架各1层、附属用房框架1层、消防泵房、1#和2#门卫各1层、消防水池、综合楼框架2层，总建筑面积13151.4平方米，总投资约3300万元。2砌体工程设计概况 2.1、本工程仓库0.000相当于绝对高程25.65m，室内外高差0.3m。综合楼0.000相当于绝对高程26.20m，附属用房0.000相当于绝对高程25.80m。综合楼和附属用房内外墙采用200厚加气混凝土砌块，2.2节能其中外墙填充墙满足如下表条件：部位墙体主要构造材料厚度（mm）干密度（Kg/m3）导热系数（W/mK）导热修正系

3、数选用图集及大样适用部位填充墙蒸压加气块200B060.671.0国标06J123-13A系统所有外墙填充墙2.3 填充墙的允许高度：无洞口填充墙的最大允许高度Hmax(m)如下表：2.4过梁、构造柱、压顶梁、洞口钢筋混凝土边框的混凝土强度等级C25，2.5所有200宽砖垛与现浇砼相连的部位为砼现浇。第三章 施工组织与部署1分项工程施工目标1.1质量目标：根据建筑工程施工质量验收统一标准（GB50300-2013）、砌体工程施工质量验收规范（GB50203-2011）1.2进度目标：满足业主的进度节点计划和项目总进度计划要求。1.3环境、职业健康安全管理目标：满足相关部门对施工现场和施工人员的

4、各项指标要求，杜绝重伤、死亡事故，轻伤年事故频率不超过 1.5。2施工组织2.1管理机构及职责项目经理部管理机构及职责详见施工组织设计。2.2管理人员安排项目部现场工程师和专业工程师一名，进行施工过程中的质量监督。2.3劳务班组安排配置一个砌体施工班组，班组人员必须含有砖工、杂工、架子工及机操工。3施工部署3.1施工区段每个栋号划分为一个施工段。第四章 施工准备1技术准备1.1标准、图纸会审、方案、交底准备1.1.1组织项目部和劳务班组管理人员参加项目图纸会审，提出施工过程中可能出现的问题。1.1.2项目管理人员、劳务公司现场管理人员和班组长熟悉图纸、会议纪要和设计变更，理解规范，按设计、施工

5、规范和标准图集。1.1.3现场施工管理人员做好工程技术、安全技术交底，使劳务公司现场管理人员、班组长和作业人员了解本工程的砌体材料、操作工艺和注意事项。1.1.4操作人员严格遵守操作程序，特殊工种必须培训合格后，持证上岗（机操工、架子工）。1.1.5项目编制施工技术交底及其编制计划，编写砌体分项工程检查、检验或试验计划及验收标准。1.1.6根据建筑施工图纸和结构施工图纸，熟悉主体结构楼面上的各放线洞上的控制线以及各轴线与控制线之间的关系，并在图纸上画出砖砌体各墙肢的边线。结合安装施工图纸，熟悉各预留孔洞和打支架需镶实心砖的部位，并用图纸表示出来（由项目机电部出图）。1.2 检验批的划分施工过程

6、中，每楼层为一个检验批，住宅顶部出屋面结构划分为一个检验批。1.3试验与检验、技术资料准备1.3.1配合比砌筑砂浆试块的配合比经试验室试配，并取回配合比报告。1.3.2原材料进场时要核查生产厂家的备案登记证和出厂合格证，合格后技术部备部对进场材料填写“工程材料/构配件/设备报审表”，报送项目监理部，而且要在监理现场工程师的见证下现场取样并送检合格后方能进行现场施工。1.3.3后置式拉结筋抗拔强度试验报告合格。2资源准备2.1资源计划2.1.1机械设备需用计划综合楼和辅助用房采用提升机进行砌体材料的垂直运输，根据现场实际情况共用一个提升机。在施工电梯旁边就近设置搅拌机及砖、砂、石子堆场。本分项工

7、程根据工程特点，两栋配置一台砂浆搅拌机。主要机械设备配置详见下表。主要施工机械设备进出场时间表序号机械设备名称型号规格数 量额定功率(KW)生产能力进场时间1搅拌机0.3 m31台11.520014.92.1.2工程材料需要量计划工程材料需要量计划序号材料名称规格型号单位需要量使用部位质量标准1砼C25M340过梁、构造柱、压顶梁、洞口钢筋混凝土边框符合相关规范要求2水泥PO32.5t43砌筑砂浆符合相关规范要求3钢筋6t0.4窗台压顶分布筋符合相关规范要求4钢筋6t1拉结筋、构造柱箍筋过梁分布筋符合钢筋混凝土用热轧光圆钢筋要求5钢筋12t1过梁主筋6钢筋12t0.5构造柱主筋7实心砖2001

8、0050M330墙体8砌体600300200M3280墙体9河砂细砂M395 砌筑砂浆符合普通混凝土用砂质量标准及检验方法的要求3现场准备3.1各楼层弹好结构+1.0m控制线和门窗洞口位置线，以便于控制好门窗洞口的标高和宽度。3.2对于各栋号均不同程度地存在上、下交叉施工，各作业层必须做好安全防护。3.3按照平面布置，对砌体堆场、预制构件加工场地进行规划好并对场地进行硬化。3.4制作好拉结筋、预制构件（过梁等）。第五章 施工方法1施工工艺流程及控制流程1.1施工工艺流程：墙、柱弹线（1米标高线及植筋线）砖砌体弹线（边线、200mm控制线）设拉结筋、构造柱植筋清洗基层 排砖砌200高实心砖（卫生

9、间为200mm高砼）砌筑1米高搭设架体（禁止在墙上预留洞口及禁止采用砌体材料做架体）再砌到梁、板下口200处砌体徐变一周以上后塞口用页岩实心砖斜砌顶紧（60度角）。1.2施工控制流程：2主要施工方法及操作工艺2.1拉结筋、过梁制作2.1.1拉结筋填充墙体与框架柱、构造柱或剪力墙互相拉结，在砌体与混凝土柱、墙相连处，采用植钢的方式按规范要求在混凝土墙体、构造柱顶端上植入拉结筋，GZ钢筋、过梁拉结筋植入长度为10d并且不小于100，为26.5500，延伸长度为35d并且700，1/5墙长，或至门窗洞边，端头设置180弯钩。如下图：2.1.2填充墙门窗过梁：2.1.2.1设计要求：a）所有门窗洞口的

10、顶标高不在梁底标高时，均应设置钢筋混凝土过梁，不得采用钢筋砖过梁或直接在门框上砌砖。平面位置及标高见建筑图。b）内隔墙的门窗过梁均不考虑承受楼面荷载。c）填充墙的过梁配筋详见03G322-1。注1：梁宽=墙厚。注2：当门窗洞边为钢筋混凝土柱、墙、构造柱时，则过梁的上排纵向钢筋的配筋改为同下排钢筋，并锚入墙、柱内不小于35d。2.1.2.2过梁制作a)根据结构施工图纸的要求预制好门窗洞口过梁，并在过梁上表面做好成型日期和构件尺寸（长宽高）的标识及标识过梁的上下方向。制成后合理养护并分类堆码整齐。b)预制过梁两边支座伸入墙体内不小于240。当不能满足支座伸入长度要求，必须采用植筋现浇过梁。c) 直

11、接与柱、剪力墙边相连的过梁（或柱、墙边有200宽的墙垛的过梁）均采用现浇钢筋砼过梁（或过梁与200宽的墙垛一起现浇）。等现浇过梁的砼初凝后再在其上砌筑。 d) 对于一端为现浇结构，必须现浇的过梁，梁主筋采取胶粘剂植筋的方式，其模板支设方式如右图。 2.2植筋工艺流程：弹线钻孔清孔注入锚固剂将拉结筋插入孔内。2.2.1钻孔在需植筋部位，用配套的电锤钻孔。应注意以下3点：a）孔洞距墙边距离为50mm；b)孔洞深度一定要满足设计及有关规定的要求（一般为10d，并且不小于100mm）；c)当遇到混凝土中无法预见的钢筋，致使钻头钻不进或造成孔深达不到要求的深度时，可在50mm范围调整孔位置。2.2.2清

12、孔先用吹风筒或高压空气吹清孔内粉尘，用清孔刷清孔，然后再用吹风筒吹清孔内粉尘。不能用水冲洗，以免残留在孔中的水分削弱粘合剂的作用。2.2.3安装包括注胶和植筋工序。注胶时注意，第一次打出的粘合剂不能用，要待出胶混匀才能入孔。植筋要注意对中、平直。2.2.4凝胶必须将钢筋外露端固定在模架上，使其不受外力作用，直至凝结，并派专人现场看护。2.2.5抗拔检测植筋完成3天后，请专门的检测机构进行抗拔检测，检测合格后方可进行下道工序施工。2.3基层清洗在进行砌体砌筑前将必须对砌筑砖墙部位上楼地面砂浆、浮浆、垃圾清扫干净，并浇水使基层湿润。2.4定位放线 根据主体结构楼面放线孔洞上的控制线以及各轴线与控制

13、线之间的关系，以及本层的建筑施工图，放出各墙肢的定位边线以及门窗洞口的位置。2.5构造柱钢筋绑扎 构造柱钢筋笼可以预先绑扎成型，和原结构梁上植入的钢筋搭接，绑扎长度满足设计要求，柱子中心线要垂直。2.6立皮数杆、排砖2.6.1在皮数杆上、框架柱或剪力墙上排出砖块的皮数及灰缝厚度，并标出窗台、洞口及过梁的标高。2.6.2根据普通实心砖的模数与墙长、门窗等洞口的位置之间的关系，砌筑前按实地尺寸和砌块规格尺寸进行砖试摆，以确定组砌调节方式（35cm可用灰缝调节，57cm用灰砂砖进行调节）。当最下一皮砌块的灰缝厚度大于20mm时，应采用细石砼进行找平后在进行砌筑。2.6.3外墙第一皮砖摞底时，横墙应排

14、丁砖，窗台等阶台水平面上一皮砖应用丁砖砌筑。2.7砖墙砌筑2.7.1砌筑准备2.7.1.1根据砂浆配合比进行配料称量，水泥、有机塑化剂等的配料精确度控制在2%内；砂的配料精确度控制在5%以内。现场用砂应计入起含水量对配料的影响。2.7.1.2砂浆应采用机械拌合，投料顺序应为砂水泥掺合料水。先将砂和水泥搅拌均匀后再加入水进行搅拌，拌和时间自投料完毕算起，不得少于2min。2.7.1.3砂浆的分层度不应大于30mm，砂浆的稠度宜为7080mm。2.7.1.4砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后3h4h内使用完毕，气温在30以上时，应在23小时内用完，严禁使用一硬化或过夜砂浆。2.

15、7.1.5墙砌体采用铺浆法砌筑时，铺浆长度不得超过750mm，施工期间气温超过30时，铺浆长度不得超过500mm。2.7.1.6砖浇水润湿：砖应在提前12d浇水润湿，润湿程度达到水浸润砖体15mm（实心砖约湿润23mm壁厚的深度）为宜，不宜在砌筑时临时浇水，严禁干砖上墙，严禁在砌筑后向砖墙浇水。2.7.1.7挂线：砌筑时尽可能双面挂线，可照顾砖墙两面平整；门洞两边墙必须挂通线，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺，为下道工序控制抹灰厚度奠定基础。2.7.2砌砖2.7.2.1组砌方法：a)100厚墙采用全顺砌法砌筑。2.7.2.2砌体砌筑时必须内外搭砌，上下错缝，灰缝平直，

16、砂浆饱满。砌砖采用三一法（即一铲灰,一块砖,一揉压的操作方法）或铺浆法砌筑, 并随手将挤出的砂浆刮去。操作时随时进行自检，如有偏差，应及时纠正，严禁事后采用撞砖纠正。2.7.2.3灰缝宽度：墙体砌筑灰缝要做到横平竖直、上下错位1/2砖搭砌。水平灰缝厚度为812mm，确保灰缝砂浆粘结饱和度达90%以上。竖向灰缝宽度也应控制为812mm，水平铺灰时，竖缝要填灰堵实，不产生透缝、瞎缝和假缝现象。2.7.2.4砖墙砌筑时除设置构造柱的部位外，墙体的转角处和交接出应同时砌筑。2.7.2.5砖砌体转角处和交接处应同时砌筑，严禁无可靠措施时内外墙分砌施工。当不能同时砌筑而又必须留置的临时间断处应砌成斜槎，严

17、禁留直槎，斜搓水平投影长度不应小于高度的2/3。施工中不能留成斜槎时，除转角处外，可于墙中引出直凸槎。直槎墙体每间隔高度500mm，应在灰缝中放置16.5（墙厚120mm）或26.5钢筋，埋入长度从墙的留槎处算起，两边均不应小于1000mm，末端应有90弯钩。2.7.2.6砌体接槎时，必须将接槎处的表面清理干净，浇水润湿，并充实砂浆，保持灰缝平直。2.7.2.7砖墙勾缝：在砌筑的过程中，应随砌随勾缝，特别是外墙缝必须用12圆钢筋将灰缝挤密实。2.7.2.8砌筑时，普通砖孔置于水平位置，在墙端靠柱、剪力墙处用于辅砖调整砖错缝，错缝搭接长度不小于1/3主砖长。2.7.2.9内外墙砌筑示意图如下：2

18、.8构造柱、压顶梁、圈梁、边框2.8.1设计要求2.8.1.1当填充墙的长度或相邻横墙之间的距离大于墙高时，且其端部无钢筋混凝土柱子、剪力墙时，应在填充墙端部设置构造柱；当墙长或相邻横墙之间的距离大于2倍墙高时，应在墙长的中部设置构造柱，其间距不大于2倍墙高；当墙高大于4m时，应在墙高中部设置水平现浇带，现浇带间距不大于4m，2.8.1.2构造柱一般应设置在结构的主、次梁、柱、墙、板上，构造柱截面不应小于墙厚200mm，纵向钢筋412锚入梁或板内420mm，并加弯钩，箍筋6.5200mm，上下端600mm范围内箍筋加密至100mm.2.8.1.3外填充墙的构造柱设置，在内外墙交接处和外墙的转折

19、处应设置构造柱，构造柱的间距不大于2倍层高。当墙的端部无柱子时，外墙长度小于1m时应在墙端部设置钢筋混凝土边框，大于1m时应在端部设置构造柱。2.8.1.4当外墙窗洞宽度大于2.1m时，窗台墙（窗群墙）顶部应设置现浇带；洞口大于3m，且窗台高度大于1.5M时，窗台墙中部还应设置构造柱，构造柱中距不应大于2.5m，2.8.1.5屋顶女儿墙，在结施图中已交代时，按间距3设置钢筋混凝土构造柱和压顶圈梁，详见结构设计总说明图2.8.2构造柱施工2.8.2.1构造柱截面尺寸一般为200墙厚（特别注明者除外），构造柱与墙体的连接处应砌成马牙槎（如右图所示），砌筑时马牙槎应“先退后进”沿墙高每500mm设2

20、6.5拉结筋，深入墙体内长度为35d并且不得小于700mm且不小于1/5墙长。2.8.2.2马牙槎边缘对挤揉出来的砂浆应用工具随手清除，防止突出的砂浆进构造柱。根部的落地灰、碎砖块等杂物应及时清理干净。2.8.2.3每楼层主要砌体施工完成后集中进行构造柱施工，构造柱模板必须由专业木工施工。构造柱角筋为412钢筋，箍筋间距为6.5200/100。构造柱主筋锚入梁内35d。构造柱下部钢筋在主体结构混凝土施工的时候预留好，上部钢筋采取后锚固植筋的方式进行。2.8.2.4构造柱模板用木胶合板和50100松枋拼制，加固采用钢管及对拉杆夹固，为防止模板与砖墙接缝处漏浆，必须沿马牙槎粘贴双面胶。根据现场实际

21、情况，在有利用砼浇筑的部位、模板上口留设漏斗形进料口（如右图所示），进料口必须比构造柱上端高出50mm以上，以保证GZ砼充盈密实。2.8.2.5构造柱在浇筑砼之前，在结合面处应先注入适量的水泥砂浆，（即与砼同一配合比的去除石子后的水泥砂浆），GZ采用C25细石砼浇筑，一般采用人工插捣的方式。待GZ模板拆除后，用钻子剔除进料口多余的砼，并将外壁打磨平整。2.8.3压顶梁2.8.3.1设计要求：门窗洞口：平窗的窗下墙顶部浇筑60高C25细石混凝土压顶（内配26筋锚入两端各200，4200冷轧带肋扎结筋)。2.8.3.2压顶混凝土浇筑时向外找坡的坡度为5%。2.9特殊部位施工方法2.9.1洞口留设及

22、封堵2.9.1.1墙、板留洞位置：钢筋混凝土墙、板留洞详建筑小样及结施图，其它内部填充墙上留洞请土建、安装单位按水、电、通各专业设计图密切配合施工。2.9.1.2墙体留洞及封堵：钢筋混凝土留洞详建施、结施、设备图；砌筑墙体留洞详建施、设备图；钢筋混凝土留洞封堵详结施；砌筑墙体留洞的封堵待管道设备安装完毕后，用C25细石混凝土填实，埋设套管处，套管与穿墙管之间均应封堵；防火墙上留洞用防火泥进行封堵；砌筑墙体留洞均预埋PVC套管，钢筋混凝土墙留洞均预埋钢套管。2.9.1.3外墙面上预留空调管线的孔洞均朝外下倾10度。2.9.1.4砌体施工时，室内安装门窗的洞口(防火门)按设计尺寸进行留设，砌筑时每

23、边应放大10mm，高度放大50mm；抹完灰后保证能满足洞口设计尺寸的要求。室内门洞抹灰后完成面尺寸宽度应该比设计尺寸减小20mm，例如M0921抹灰后宽度应该为880mm，M0821抹灰后宽度应该为780mm。室内门洞抹灰后完成面尺寸高度应该为：完成后地面至门过梁抹灰完成面净高度与设计高度一致，例如M0921抹灰后高度净应该为2100mm。2.9.2厨房、卫生间卫生间四周墙体除门洞外，均应做高度大于200的C20混凝土翻边，厚度同墙厚。卫生间厨房墙体须做防水层，做法详室内外装修工程做法及构造表。 有防水要求和施工防水的墙体，需砌筑实心砖，卫生间防水高度1800，厨房防水高度300，因此卫生间在

24、200高混凝土上砌筑1600高实心砖，厨房砌筑300高实心砖。2.9.3女儿墙 本工程多层及裙房部分上人屋面女儿墙完成面净高须大于950mm，2.9.4实心砖使用部位实心砖使用部位明确如下:有防水要求和施工防水的墙体（卫生间1800、厨房300），内墙端头、内墙转角、内墙相接处300范围内、门窗洞口立面100200范围采用实心砖砌筑；预埋件、框架拉墙筋连接处等采用实心砖砌筑，所有女儿墙全部采用实心灰砂砖砌筑，阳台、露台外墙采用实心灰砂砖砌筑。门洞、窗洞周边砌体实心砖如下图所示：2.9.5细节部位的砌体精细化做法（1）楼梯中部隔墙尺寸长于梯步30mm-50mm，便宜梯踏步装修，抹灰、贴地面砖梯步

25、立面加30mm，贴石材梯步立面加50mm。此问题不提前预知梯步装饰厚度，墙端头立面就会返工。（2）消防管井待消防管安装后在砌砖。此问题必须先安管后砌墙，不然就会返工。（3）长度大于1500mm的过梁，高度过梁底与KL梁底小于150mm，宜与结构梁一起现浇，现浇过梁底标高应加地面装饰厚度。（4）砖砌体、砼女儿墙压顶增加线条，防止墙面抹灰开裂，雨水渗进防水卷材底层。（5）填充墙拉结筋采用结构胶后植筋技术，填充墙拉结筋的放线从梁底向下放线，第一层为斜砌加一皮砌块，向下每隔两皮砌块设置，且不超过500mm一道。（6）砌体摆底或遇有灰缝厚度超过20mm情况时，严禁使用砌筑砂浆，必须采用C20的细石砼进行

26、找平处理后再进行砌筑施工。（7）砌体上预留临时洞口或留设超过30cm宽的箱盒孔洞时，必须设置钢筋砼过梁，砖混结构可以设钢筋砖过梁。（8）砌体工程施工时，外墙面必须挂垂线等保证窗洞口上下层垂直。 第六章 施工进度计划1进度目标满足业主的节点计划和工程合同要求。2进度计划项目根据业主节点计划编制工程计划、月进度计划、周进度计划，将计划细化并落实到人，严格执行。第七章 各项管理及保证措施1质量保证措施1.1质量要求1.1.1砂浆配合料必须过磅，准确计量，搅拌时间达到规定要求，砂浆试块应有专人负责制作与养护。1.1.2所用烧结砌块应符合设计和规范要求，尺寸一致，以保证墙体棱角分明、观感一致。1.1.3

27、排砖时必须把立缝排均匀，立皮数杆要保持标高一致，砌筑时小线要拉紧，防止松紧不一、水平灰缝不平直、不均匀。1.1.4随时注意正在砌的皮数，确保按皮数杆标明的位置埋入拉结筋，保证埋入墙体长度符合要求。1.1.5舌头灰刮尽，保持墙面整洁；正确排砖，调节砖分开使用，避免造成通缝。1.1.6安装洞口宽度超过300mm的洞口应采取预留，并设置钢筋砼过梁，一般的线盒、管线留置方法，采用弹线定位后切割开槽，不得采用斩砖预留槽。开槽应尽量减少对砖的损伤，剔除被割离的肋块时严禁猛敲猛击。线管盒埋设后，过度损伤的部位用细石砼填补密实，其后用抹灰砂浆将缝隙填饱满。1.1.7构造柱砖墙砌成大马牙槎，设置好拉结筋，从柱脚

28、开始两侧都要先退后进，以保证混凝土浇筑时上角密实。1.1.8构造柱内的落地灰、砖渣等杂物清理干净，防止混凝土内夹渣。1.2质量检查验收1.2.1保证项目(1)砖的品种、强度等级和密度级别必须符合设计要求。(2)砂浆的品种、强度等级必须符合设计要求和验评标准。(3)检查水平灰缝的饱满度，不小于90，竖向外侧灰缝必须100饱满，不得有瞎缝、透明缝。(4)严禁留直槎，其他留槎必须按斜槎台阶形式。1.2.2基本项目(1)墙边无通缝，上下砖搭接的长度超过50mm。(2)接槎处灰浆密实，缝、砖平直每处接槎部位水平灰缝的厚度小于5mm的缺陷不超过5个。(3)检查拉接筋的间距、数量、长度等均符合设计和施工规范

29、规定要求。(4)检查构造柱的位置符合设计和施工规范规定，留马牙槎先退后进，不倾斜，柱主筋与上部现浇结构构件连接可靠，浇灌前柱子根部的残渣应清理干净，现浇密实。1.2.3允许偏差项目(1)填充墙一般尺寸允许偏差：填充墙砌体一般尺寸允许偏差项次项目允许偏差（）检验方法轴线位移8用尺检查垂直度小于或等于3m3用托线板或吊线、尺检查大于3m82表面平整度5用2m靠尺和楔形塞尺检查3门窗洞口高、宽（后塞口）4用尺检查4外墙上、下窗口偏移15用经纬仪或吊线检查(2)填充墙砌体的砂浆饱满度及检验方法：填充墙砌体的砂浆饱满度及检验方法砌体分类灰缝饱满度及要求检验方法砖砌体水平90%采用百格网检查块材底面砂浆的

30、粘结痕迹面积垂直填满砂浆，不得有透明缝、瞎缝、假缝(3)构造柱尺寸允许偏差及检验方法：构造柱尺寸允许偏差及检验方法项次项目允许偏差（mm）检验方法1柱中心线位置8用经纬仪和尺检查或用其他测量仪器检查2柱层间错位5用经纬仪和尺检查或用其他测量仪器检查3柱垂直度每层8用2m托线板检查1.3技术保证措施1.3.1执行样板引路制，先进行样板层施工，样板层经项目部验收合格后报请监理、业主验收，经监理、业主认可后进行大面积作业。各栋号样板层设置在第2层。样板层施工完毕，项目工程部、技术部、质安部及安装部负责人必须逐间按设计要求进行核查，部门负责人全部认可后签署 “砌体施工样板层验收表”。1.3.2砌筑前由

31、工程技术部画出标准层的砌筑排版图，经审查合格后再进行现场排砖。1.3.3 100厚墙与200墙相交的“T”墙时，应在交叉处镶砌实心灰砂砖以便两种不同厚度墙肢灰缝的调节。1.3.4砌筑时，水平方向，将砂浆均匀铺在砖面上，竖向将普通砖用砖刀刮在壁上，厚度约15mm，然后将砖放在已铺好的砂浆上用手挤揉密实，使竖向灰缝应挤出砖面5mm高，再用砖刀刮掉。1.3.5砌体接槎时，必须将接槎处的表面清理干净，浇水湿润，应填实砂浆，并保证灰缝横平竖直。每次砌筑的墙体高度不得超过1.2m。砌筑二线高时，应校正其垂直度，随后随砌随校。1.3.6当砌至门窗洞口的顶部时，应进行预制（或现浇）门窗过梁的安装，支座处采用实

32、心灰砂砖砌筑，并应按墙肢的结构1.0m标高线找平，再座浆安装。1.3.7普通实心砖砌体上部与梁板相接处需斜砌挤紧，斜砌的部分需待其下部砌体收缩稳定（至少7天）后才能砌筑。斜砌砖倾角统一为60。，为保证角度统一及砌筑质量，根据质量协会及业主、监理相关要求，斜砌部位设置专门定制的斜角砖。1.3.8烟道井、水电井、通风井等井道砌体必须随砌随进行井道内面抹灰施工。1.3.9当墙长小于5m时，填充墙顶与梁之间应留100-150 mm，用斜砌实心砖并逐块敲紧，缝隙用砂浆填实；当墙长大于5m时，墙顶应与梁或板拉结，填充墙的砌筑一般应在主体结构施工完成后，由上而下逐层砌筑。1.3.10填充墙体与零配件连接时应

33、牢固可靠，凡预埋或穿过填充墙体的水管应严格防止渗水漏水，并应机械开槽，敷设完毕后在槽面铺设钢丝网，然后抹灰找平。1.3.11当砌体砌至1.5m高左右时，应在墙体上弹出其结构1.0m标高线。以利于下道工序。1.3.12砌墙前的砌块排列工作是保证砌筑质量的重要环节(砌筑过程中不可采用随意砍凿来调整灰缝)。1.4成品保护1.4.1墙体拉结筋、抗震构造柱钢筋及各种预埋件，暖卫、电气管线等，均应注意保护，不得任意拆改或损坏。1.4.2所有砌块经验收合格后及时转运至楼层，空心砌块严禁倾倒，必须人工装卸，堆码整齐。1.4.3洞口管道等应事先预留埋设，防止事后剔凿。1.4.4砂浆稠度要适宜，砌筑墙体时应防止砂

34、浆溅脏墙面。1.4.5砌筑好的墙体，不得碰撞撬动，否则应重用砂浆砌筑。1.4.6运料、卸料和搭设操作架时，防止碰撞墙体和门洞口。1.4.7墙体砌筑后砂浆要达到一定强度后（至少7d后）才能进行构造柱和过梁模板支设。1.4.8浇筑构造柱和过梁混凝土时，严禁用振动棒直接震动砌体墙。2安全保证措施2.1安全文明制度2.1.1安全技术交底制：所有进场人员必须接受“三级安全教育”，开始作业前必须接受专业安全技术交底。2.1.2班前检查制：班组长、施工员必须在作业前对作业环境进行安全检查，生产经理和专职安全员必须督促实施。2.1.3周一安全活动制：项目经理部每周一要组织全体工人进行安全教育，对上一周安全方面

35、存在的问题进行总结，对本周的安全重点和注意事项做必要的交底2.2安全技术措施2.2.1严禁在墙顶上站立划线、刮缝，清扫墙、柱面和检查大角垂直等工作和外架上。2.2.2砍砖时应面向内打，严禁在外架上砍砖作业，以免碎砖落下伤人。2.2.3超过胸部以上的墙面，不得继续砌筑，必须及时搭设好架设工具。不准用不稳定的工具或物体在脚手板面垫高工作。2.2.4操作脚手架上堆砖不得超过3层（侧放），严禁在墙顶行走。2.2.5从砖垛上取砖时，应先取高处后取低处，防止垛倒砸人。2.2.6砖、石运输车辆两车前后距离，在平道上不应小于2m。2.2.7垂直运输的吊笼、滑车、绳索、刹车等，必须满足负荷要求，吊运时不得超载，

36、使用过程中应经常检查，若发现有不符合规定者，应及时修整或更换。2.2.8砂浆搅拌机必须安设安全防护装置。2.2.9采用升降机运输材料时，安全防护必须保证随开随关。2.2.10正确作用个人防护用品和安全防护设施。进入施工现场，必须戴安全帽，禁止穿拖鞋开光脚。在没有防护设施的高空、悬崖和陡坡施工，必须系安全带。2.2.23严禁私自拆除临边或洞口安全防护，必须拆除时，必须通过片区负责人的同意后方可拆除，片区负责人必须安排专人看守拆除部位。2.2.13现场临时用电必须严格按临时用电施工方案进行。3进度保证措施3.1进度计划3.1.1进度计划的编制进度计划编制要及时，进度计划编制要符合现场实际并使得本分

37、项工程进度计划之间及各分项工程进度计划能够紧密衔接。月计划、周计划编制要内容详细，包括劳动力、计划的起止时间、材料的进场时间与进场数量等。3.1.2进度计划的发放进度计划必须发放至项目的每一个部门和劳务队负责人。3.1.3进度计划的实施进度计划需要各参与计划的人员会议认可后，项目采用奖罚措施，提高参与计划的人员的积极性。进度计划会议后形成会议纪要，细化到每一件事，落实到每一个人。3.2根据施工进度要求，编制劳动力需用量及进出场计划，定时安排好施工班组进场，确保工序紧密衔接。3.3提前一个月提出实心砖及水泥需用量计划和备料计划，以利于材料验收部门组织好合格原材料进场。砂、石及实心砖的需用必须提前

38、一天向采购部提出采购计划。3.4编制机械设备需用量及进出场计划，及时安排机械设备进场，确保正常生产。3.5项目设备员定期检查通水、通电，保证现场的正常施工。项目部指定安排现场加工场地和材料堆场，指定施工机械设备的就位位置，待安装好进行调试，确保机械正常运转并验收合格。4文明施工保证措施4.1进入工地的材料必须按不同规格、型号堆码整齐，挂好物资标识牌。堆场内损坏的材料，应收集堆放在项目指定的垃圾池内。4.2进入工地的施工人员必须佩戴安全帽、不得酒后上班、不得穿拖鞋上班、不得赤膊上班。安全帽必须由项目统一购买，不得乱戴。5环境/职业健康安全管理保证措施6.1砂浆搅拌现场，生产废水、机械清洗废水必须经沉淀后方可排放或回收用于洒水降尘。6.2砌体砌筑时遗洒砂浆（落地灰）必须及时清理。6.3砌体施工过程中，砌块碎块要及时清理，现场集中堆放处理。6.4盛装水泥等材料的袋子必须回收处理，严禁乱丢乱放。6.5当层砌筑施工完成后，必须做到工完场清，保持施工现场干净、整洁、清爽。第 23 页 共 23 页
