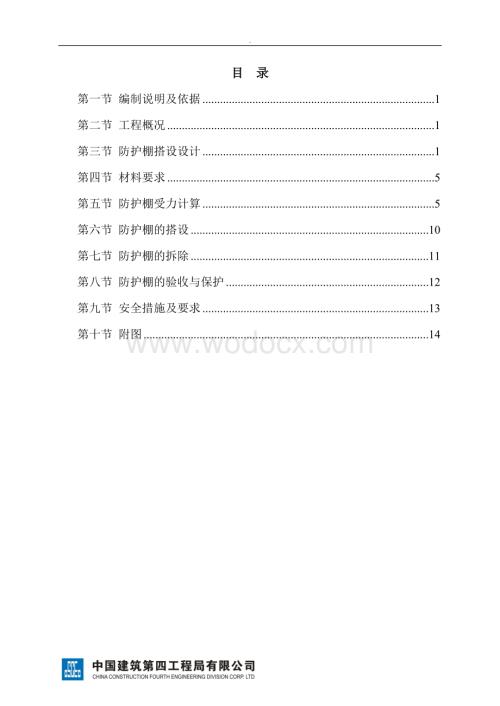

1、.目 录第一节 编制说明及依据1第二节 工程概况1第三节 防护棚搭设设计1第四节 材料要求5第五节 防护棚受力计算5第六节 防护棚的搭设10第七节 防护棚的拆除11第八节 防护棚的验收与保护12第九节 安全措施及要求13第十节 附图14 第一节 编制说明及依据 1、建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2011）2、建筑施工高处作业安全技术规范（JGJ 80-91）3、建筑施工安全检查标准（JGJ 59-2011）4、混凝土结构设计规范（GB50010-2010）5、钢结构设计规范（GB50017-2003）6、建筑结构荷载规范（GB50009-2012）7、本工程相关施工设计

2、图纸等。第二节 工程概况1. 建设工程概况工程名称江海花园南区11-1、11-2（含商铺S-6）、11-6、地下室H工程地址江门市江海区五邑路北侧建设单位江门市东华房地产开发有限公司监理单位广东新豪斯建筑设计有限公司设计单位广东省城规建设监理有限公司施工单位中国建筑第四工程局有限公司工程建筑总高度65.4m、77.8m结构类型框架剪力墙结构层 数地下1层、地上18、22层标准层高（m）3.0m2. 工程设计概况江海花园南区11-1、11-2（含商铺S-6）、11-6、地下室H项目位于江门市江海区五邑路北侧，东临德泉路，南侧为在建的4-10、5-20，西侧为在建的10-2栋，北侧邻近麻园河，交通

3、便利，环境宜人。总建筑面积为76237平方米，包括高层住宅以及其裙楼、地下室车库。地上部分为住宅、架空层、商业服务网点以及公建配套，总建筑面积65893平方米；地下部分为车库总建筑面积10344平方米。高层住宅18、22层，建筑总高度65.4、77.8米；地下室1层，战时为人防，平时用作机动车库。3. 防护棚搭设范围根据图纸及现场情况需求，现拟定在11-6栋6层第一单元南面、西面、北面以及11-2栋的B栋6层北面、东面设置悬挑防护棚。具体详见附图。第三节 防护棚搭设设计根据设计图纸现场施工情况，拟在11-6栋6层南面、西面、北面与11-2栋的B栋北面、东面6层设置防护棚，采用48.3*3.6钢

4、管搭设，防护棚由上、下两层钢管网架组合而成，悬挑长度为5m，锚固长度为1m，采用20圆钢分两道每隔20cm进行锚固，利用双螺栓拧紧，在建筑物主体结构上预埋600mm短钢管，与主梁用双扣件扣接。悬挑钢管跨距为1.5m同悬挑架跨距，横杆间距为0.6m，上下两层通过小立杆进行连接固定，间距小于等于1.8m，隔一根悬挑钢管进行设置，上下双层之间为60，确保防护棚的安全性，在主杆中部与端部之间居中设斜拉杆，承受拉、撑荷载，水平间距3m，垂直高度为3.0米，悬挑梁端部采用直径6*19+1-15.5mm钢丝绳卸荷，水平距离每3m同斜拉杆隔一布一，间隔卸荷设一道卸荷，垂直高度为6米；根据规范和工程实际要求，防

5、护棚下面和立面满挂安全网。下层钢管网架上先后设置安全网、模板；上层钢管网架先后设置安全网、钢笆片。悬挑端头为1.2米高的栏杆，用间距1.5m，长2.0m短钢管下端与悬挑钢管用扣件连接，上端与水平杆相连形成护栏，护栏中部加一道水平拦腰杆，防护棚立面用斜钢管拉至防护棚地面。在上层防护层栏杆脚处采用厚18mm的胶合板做200mm高挡板，并涂刷黄黑油漆，防止坠物从防护棚往下坠落。悬挑防护棚采用斜拉钢管和斜拉钢丝绳与主体建筑连接，第一道斜拉钢管采用48.3*3.6钢管和6X19+1(15.5)钢丝绳在防护棚外端头回来1200mm处与本层建筑物拉结，第二道斜拉钢丝绳采用6X19+1(15.5)钢丝绳在防护

6、棚外端头回来200mm处与上一层建筑拉结,不得与外架连接。具体做见附图。悬挑安全防护棚做法示意图连墙件处（架体外立面）悬挂用废旧木模板制作的300mm200mm标识牌，标识牌白底红字，防止工人误拆连墙件。在需穿墙的连墙件处提前预埋60*180*墙厚的木盒子以备主梁穿墙使用。第四节 材料准备1、钢管：采用48.3*3.6钢管，材质应符合GB/T13793或GB/T3092规定，质量应符合GB70079普通碳素结构钢技术要求中Q235A钢要求。弯曲变形、锈蚀钢管不得使用；脚手架钢管每根最大质量不应大于25kg。2、扣件：扣件及其附件符合GB978-67可锻铁分类及技术条件的规定，机械性能不低于KT

7、338的可煅铸铁的制作性能，其附件的制造材料应符合GB70079中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于1mm，扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力矩65Nm时，不得发生破坏。3、安全网：采用密目式安全网，必须达到2000目/100平方厘米。4、材料数量如下表。名 称单位数 量规 格普通钢管t3248.33.6mm脚手板M21600600mm1000mm800mm密目安全网M216001.8m6.0m直角扣件个550

8、0旋转扣件个550对接扣件个0第五节 防护棚受力计算1. 计算模型简化1.1. 本工程的防护棚主要起安全防护作用，防止高空附物直接落地，考虑施工荷载、自重及附物荷载。模型简化如图5.1.1：图5.1.1 计算模型1.2. 简化模型为主梁根部一个固定铰支座，垂直荷载为横向1500范围内的自重和活载，拉杆及钢丝绳仅考虑受拉。2. 计算荷载2.1. 脚手板：竹串片脚手板，脚手板自重标准值(kN/m2)：0.30；栏杆、挡杆：栏杆、挡板脚手板自重标准值(kN/m2)：0.11；施工人员等活荷载(kN/m2)：1.0;模板自重标准值（KN/m2）：0.35安全设施与安全网(kN/m2)：0.005；钢管

9、自重：33.3N/m。扣件：14.6N/个。 2.2. 次梁上的简化荷载计算单元的面积：A=1.5*0.75=1.125m2恒荷载：脚手板G1=0.3*1.125=0.34kN模 板G2=0.35*1.125=0.39kN安全网G3=0.01*1.125=0.011 kN钢 管G4=1.5*0.0333=0.05 kN扣 件G5=8*14.6=0.12 kN2.3. 风荷载：本工程为C类场地， 查建筑结构荷载规范该形式视为维护结构面积大于10 m2，故gz =1.92，s=0.8x-2=-1.6，Wa=0.4，z=0.84，Wk=-1.3 KN有利荷载为向上的力不参与组合。2.4. 主梁上集中

10、荷载设计值，主梁上每根次梁的简化集中荷载，F=1.2*(0.34+0.39+0.011+0.05+0.12) +1.4*1*1.5*0.75= 2.67KN或F=1.2*(0.34+0.39+0.011+0.05+0.12) +1.4*0.7*1*1.5*0.75=2.2KN取最大值F=2.67KN。主梁上均布荷载为q=0.067KN/m3. 材料计算参数3.1. 钢管：外径d=48mm；壁厚t=3mm；截面积A=424mm2；惯性矩I=107830mm4；截面模量W=4491mm3；回转半径i=15.9mm；每米长质量=33.3N/m。4. 防护棚主梁按双钢管受力考虑。5. 各杆件受力计算5

11、.1. 各杆件弯矩如图5.1： 杆件最大弯矩应力按下式计算=M/Wf 图5.1 - 弯矩图最大弯矩1.34KNm，=1.34*1000000/（4491*2）=149N/mm2 205N/mm2，满足要求。5.2. 各杆件所受轴力如图5.2.1。5.2.1. 钢丝拉绳(斜拉杆)的轴力我们均取最大值进行计算，为7.59kN；如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算： 其中Fg- 钢丝绳的容许拉力(kN)； Fg - 钢丝绳的钢丝破断拉力总和(kN)；计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)； -钢丝绳之间的荷载不均匀系数，对637钢丝绳分别取0.82；K -钢丝绳使用安

12、全系数。图5.2.1 轴力图计算中Fg取10.76kN，=0.820,K=10.000，得到：d=13.6mm。钢丝绳最小直径须大于14mm才能满足要求！出于安全余量考虑，采用6X3715.5钢丝绳(钢丝绳公称抗拉抗拉强度1850MPa)。钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N为： N=RU=7590N。 吊环强度计算公式为： 其中， f为拉环钢筋抗拉强度，按照混凝土结构设计规范10.9.8， 在物件的自重标准值作用下，每个吊环按2个截面计算的。吊环的应力不应大于50N/mm2， f = 50.0N/mm2； 吊环最小直径 D=75904/(3.1450.002)1

13、/2=9.8mm。本工程用20吊环。5.2.2. 拉杆，以最大拉力计算拉杆的内力截面积A=424mm2，N=8.33KNF=N/A = 8.33*1000/424 =19.6N/mm2 205 N/mm25.2.3. 双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5)： R Rc 其中 Rc - 扣件抗滑承载力设计值,取12.80 kN； R-纵向或横向水平杆传给立杆的作用力设计值； 计算中R取最轴力,R= 11.59kN； R 12.80 kN，

14、所以双扣件抗滑承载力的设计计算满足要求! 5.2.4. 主梁最大剪应力Q=3.07N/mm2 30mHmax100mm2间 距步距偏差20mm柱距偏差50mm排距偏差20mm3横杆高差杆两端20mm同跨同一横截面内的高差10mm4扣件安装扣件距离中心节点150mm相邻立柱对接扣件高差-50mm5脚手板外伸偏差、搭接050mm第七节 防护棚的拆除1、在防护棚拆除前应作好以下工作: (1)对防护棚进行安全检查，确认不存在严重隐患。如存在影响拆除防护棚安全的隐患，应先对防护棚进行修整和回固，以保证防护棚的拆除过程中不发生危险； (2)在拆防护棚时，应先清除铺设层上的垃圾杂物，清除时严禁高空向下抛掷，

15、大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的集中装入容器内运下。 (3)防护棚在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，拆除的安全措施和警戒区域。2、严格遵循拆除顺序，由后搭者先拆、先搭者后拆，同一部位拆除顺序是：铺设层次梁钢管主梁钢管。3、拆除防护棚时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处置明显的停用标志和围栏，此装置必须内外双面都加以设置；4、在拆除的防护棚周围，于坠落范围明显“禁止入内”字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内；5、防护棚人工拆除，上下运输也为人工传递，拆下的钢管、扣件及其他材

16、料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用；6、防护棚拆除时遇大风、大雨、大雾天应停止作业；7、拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。8、防护棚拆除过程中，不中途换人，如必须换人，则应该在安全技术交底中交代清楚。第八节 防护棚的验收与保护1.防护棚在投入使用之前必须进行验收，合格后方准使用。主要检查拉杆、钢丝绳的可靠连接，各钢管连接卡扣的紧固，根部外架的卸载措施，铺设层的完整性，防护棚的防雷接地。2.在检查验收过程中，要特别注意扣件的紧固程度，扣件并不是拧得紧越好。对于拧紧力矩大于70

17、Nm的扣件，要认真检查有无裂缝、变形，如果发现有上述弊病应立即调换，调上的扣件的螺栓应紧固在4070Nm。3.防护棚在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。防护棚日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次。所以要求作业队防护棚进行日常的和定期的保养和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用。防护棚保养整修的主要内容有：(1)检查主梁连接是否有所松动，面层有无过多堆放杂物；(2)检查明确防护棚的整体和局部的垂直、水平偏差。如发现垂直度有异常现象，应及时加固和消除隐患。(3)各类扣件的涂油和紧固。检查扣件时先

18、检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。(4)检查脚手板有否松动、悬挑，还要检查四角是否用铁丝扎牢，如发现问题应及时纠正。(5)与建筑物连接的检查，检查连接件是否齐全和完好，有无松动、移动。(6)要对外包安全网、外挑安全网、安全隔离设施、外侧挡松、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有损坏者要及时调换，如有松动者应及时紧固，如发现松动和开口要及时连通。(7)检查防护棚的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。4.防护棚的日常保养和定期检查，都要有记录。5.防护棚使用中必须经常
