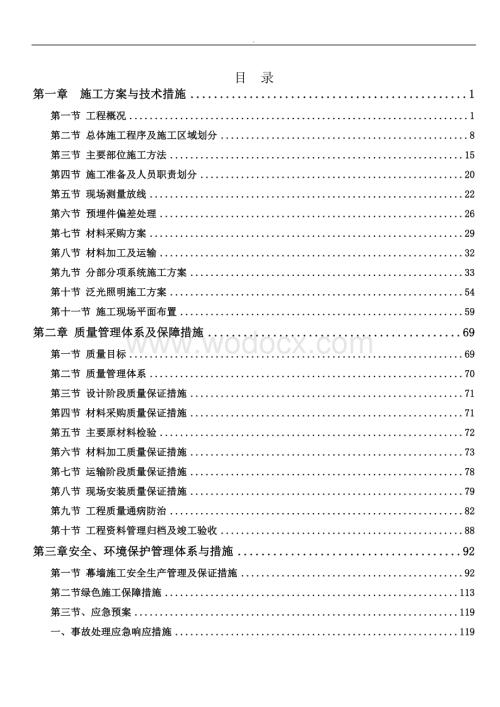

1、.目 录第一章 施工方案与技术措施1第一节 工程概况1第二节 总体施工程序及施工区域划分8第三节 主要部位施工方法15第四节 施工准备及人员职责划分20第五节 现场测量放线22第六节 预埋件偏差处理26第七节 材料采购方案29第八节 材料加工及运输32第九节 分部分项系统施工方案33第十节 泛光照明施工方案54第十一节 施工现场平面布置59第二章 质量管理体系及保障措施69第一节 质量目标69第二节 质量管理体系70第三节 设计阶段质量保证措施71第四节 材料采购质量保证措施71第五节 主要原材料检验72第六节 材料加工质量保证措施73第七节 运输阶段质量保证措施78第八节 现场安装质量保证措

2、施79第九节 工程质量通病防治82第十节 工程资料管理归档及竣工验收88第三章安全、环境保护管理体系与措施92第一节 幕墙施工安全生产管理及保证措施92第二节绿色施工保障措施113第三节、应急预案119一、事故处理应急响应措施119二、 紧急状态应急响应措施120三、 高层施工安全应急措施及救援121四、应急预案演习126五、 应急救援线路127第四章 工程进度计划与保证措施128第一节关键节点工期128第二节、进度安排128第三节、工期保证措施129第五章拟投入资源配备计划132第一节现场施工劳动力投入配备计划132第二节劳动力保证措施133第三节采用的施工机械设备计划136第六章 本项目重

3、点、难点部分分析及控制措施139第一节装饰条顺直度控制是本工程重点139第二节跨层钢立柱吊装是本工程难点140第三节汽车坡道施工是本工程难点143第四节内凹位置幕墙施工是本工程难点144第五节 石材施工质量控制是本工程的重点146第六节幕墙防水是本工程重点147第七章本项目专项施工方案152第一分部吊篮施工专项方案152第二分部脚手架施工方案153一、脚手架搭设方案1531、脚手架搭设方案选择1532、脚手架搭设方法1533、脚手架搭设工艺流程、搭设图1534、搭设技术措施155二、计算书160一、参数信息:1601.脚手架参数1602.活荷载参数1603.风荷载参数1604.静荷载参数160

4、5.地基参数161二、大横杆的计算:1621.均布荷载值计算1622.强度验算1623.挠度验算:163三、小横杆的计算:1631.荷载值计算1632.强度验算1643.挠度验算164四、扣件抗滑力的计算:165五、脚手架立杆荷载计算:165六、立杆的稳定性计算:166七、最大搭设高度的计算:168八、连墙件的稳定性计算:169九、立杆的地基承载力计算:170.第一章 施工方案与技术措施第一节 工程概况一、综述1、项目简介工程名称：*建筑幕墙施工 建设地点：郑东新区商都路北、东四环西 项目幕墙规模：约 93000 平方米； 整个建筑物外观时尚大方，时代感强烈，形象独特又与相邻建筑物相互协调呼应

5、。建筑色彩采用淡雅色调，运用玻璃、石材等各种材质的对比，构筑清新的建筑形象。 2、项目概况介绍 目标：杜绝人身重大伤亡及以上重大事故发生。质量保修部分工程保修期为：执行建设工程质量管理条例，工程质保期为工程竣工验收合格后 2 年，防渗不低于 5 年。 二、主要幕墙系统二标段主要材料（1#、2#、3#）技术指标： 1.横隐竖明玻璃幕墙(BS01-b 系统) 玻璃面板采用 6(超白)LOW-E+12A+6 中空钢化玻璃，170 系列铝合金明框立柱；70 系列隐框横梁,；铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 2.横隐竖

6、明玻璃幕墙(BS01-c 系统) 玻璃面板采用 6(超白)LOW-E+12A+6 中空钢化玻璃、190 系列铝合金明框立柱；70 系列隐框横梁,楼层位置 150 列隐框横梁；铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 3.横隐竖明玻璃幕墙(BS01-c 系统首层) 玻璃面板采用 8(超白)LOW-E+12A+8 中空钢化玻璃，190 系列铝合金框立柱；70系列隐框横梁,；铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 4.钢铝组合横隐竖明玻璃幕墙(

7、BS01-d 系统) 玻璃面板采用 6(超白)LOW-E+12A+6 中空钢化玻璃、，钢铝组合立柱；70 系列隐框横梁,；铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 5.横隐竖明玻璃幕墙(BS02 系统) 玻璃面板采用 6(超白)LOW-E+12A+6 中空钢化玻璃、170 系列铝合金明框半立柱；70 系列 隐框横梁,；300 宽石材线条，与玻璃幕墙共用龙骨，不锈钢背栓，铝合金挂件系统；铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 6.横明竖隐玻

8、璃幕墙(BS03-a 系统) 玻璃面板采用 6(超白)LOW-E+12A+6 中空钢化玻璃、，150 系列铝合金隐框立柱；100 系列明框横梁,；铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 7.横明竖隐玻璃幕墙(BS03-b 系统) 玻璃面板采用 6(超白)LOW-E+12A+6 中空钢化玻璃、6(超白)LOW-E+9Ar+5+ 0.76PVB+5 中空钢化夹胶玻璃，170 系列铝合金隐框立柱；100 系列明框横梁,铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜

9、色由业主确定。 8.钢铝组合横明竖隐玻璃幕墙(BS03-c 系统) 玻璃面板采用 6(超白)LOW-E+12A+6 中空钢化玻璃、钢铝组合立柱；70 系列隐框横梁,铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 9.横隐竖明玻璃幕墙(BS04-b 系统,小盖板) 玻璃面板采用 6(超白)LOW-E+12A+6 中空钢化玻璃、，170 系列铝合金明框立柱；70 系列隐框横梁,；小盖板；铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 10.汽车坡道玻璃幕墙

10、 侧面横隐竖明玻璃幕墙，玻璃面板采用 8+1.52PVB+8 钢化夹胶玻璃,140 系列铝合金明框立柱（侧面）、150 系列铝合金隐框龙骨（顶部）；100 系列隐框横梁； 11.玻璃采光顶（3#裙房屋顶） 采光顶玻璃面板采用 8LOW-E+12A+6+1.14PVB+6 中空钢化夹胶玻璃，铝合金小龙骨，801204 钢龙骨（氟碳喷涂）；铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 12.石材幕墙(SS01-a 系统) 面板采用 30mm 花岗岩石材（光面）,立柱采用 601205 钢龙骨热镀锌钢方管(Q235B)，横梁采

11、用 L635 热镀锌角钢(Q235B)；50mm 保温岩棉（燃烧性能等级 A 级，）13.石材幕墙(SS01-b 系统) 面板采用 30mm 花岗岩石材（光面）,立柱采用 801404 钢龙骨热镀锌钢方管(Q235B)，横梁采用 L635 热镀锌角钢(Q235B)；50mm 保温岩棉（燃烧性能等级 A 级，） 14.铝单板幕墙（吊顶及收边） 面板采用 3mm 铝单板（氟碳喷涂），立柱采用 701754 铝合金方管，横梁采用 60602.5 铝合金方管；50mm 保温岩棉（燃烧性能等级 A 级，） 15.钢格栅镂空花墙 采用 10m 钢板（基材氟碳喷涂处理）焊接成型花墙； 16.不锈钢有框地弹簧

12、门 面板玻璃采用 6Low-E+12A+6 中空钢化玻璃，1.5mm 拉丝面不锈钢板,不锈钢门拉手（通高，50），不锈钢地弹簧门（需根据门中配置相应型号），需配置锁具。 17.铝合金外平开门（部分楼梯间出口） 面板玻璃采用 6Low-E+12A+6 中空钢化玻璃，60 系列隔热断桥系统铝合金外平开门。 二标段主要材料（管理用房）技术指标： 1.横隐竖明玻璃幕墙(BS01-a 系统) 玻璃面板采用 6(超白)LOW-E+12A+6 中空钢化玻璃、，100 系列铝合金明框立柱；70 系列隐框横梁；铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，

13、颜色由业主确定。 2.横隐竖明玻璃幕墙(BS02 系统) 玻璃面板采用 6(超白)LOW-E+12A+6 中空钢化玻璃、170 系列铝合金明框半立柱；70 系列隐框横梁,楼层位置 140 列隐框横梁；300 宽石材线条，与玻璃幕墙共用龙骨，不锈钢背栓，铝合金挂件系统；铝合金型材表面室内外露部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 3.汽车坡道玻璃幕墙 侧面横隐竖明玻璃幕墙，玻璃面板采用 8+1.52PVB+8 钢化夹胶玻璃,140 系列铝合金明框立柱（侧面）、150 系列铝合金隐框龙骨（顶部）；100 系列隐框横梁；铝合金型材表面室内外露

14、部分采用粉末喷涂处理，室外外露部分采用氟碳喷涂处理，不外漏部分采用阳极氧化处理，颜色由业主确定。 4.石材幕墙(SS01-a 系统) 面板采用 30mm 花岗岩石材（光面）,立柱采用 601205 钢龙骨热镀锌钢方管(Q235B)，横梁采用 L635 热镀锌角钢(Q235B)； 5.不锈钢有框地弹簧门 面板玻璃采用 6Low-E+12A+6 中空钢化玻璃，1.5mm 拉丝面不锈钢板（）, 不锈钢门拉手（通高，50），不锈钢地弹簧门（需根据门中配置相应型号），需配置锁具。 三、现场概况主体结构：土建结构已基本封顶 办公住宿：办公及住宿与总包协商解决 塔 吊：塔吊与总包协商使用 脚 手 架：外架已

15、基本拆除 材料堆场：与总包协商解决 垂直运输：塔吊及施工电梯 现场道路：具备三通一平施工条件 用水用电：施工用电、施工用水已通 幕墙施工时，将尽可能的使用总包已有设施，以便提高施工效率。 四、项目管理目标1、质量目标及承诺 达到国家相关验收规范合格标准；2、安全、文明目标及承诺 项目安全生产的达标目标及相应事项的约定：确保不发生重大安全生产事故。 达标目标：杜绝人身重大伤亡及以上重大事故发生 ；符合环境管理标准 ISO14001:2004 的要求，做到预防为主，减少风险，节能降耗，预防污染全员参与，保障健康，文明施工，创文明工地。 严格按安全生产文明施工标准进行施工。服从发包方的安全生产管理，

16、完全遵守工程建设安全生产有关管理规定，随时接受行业安全检查人员依法实施的监督检查。 3、工期目标及承诺 计划工期 150 日历天 按实际工程情况重新编制施工进度计划。 4、管理目标及承诺 在施工管理过程中以人为本，主动协调好与业主、总包、设计、监理、各专业分包单位以及相关政府部门的关系，积极、主动、高效为业主服务。重点做好本专业工程的各项管理，并同工程参建各方一起，精诚协作，确保幕墙承包范围内各项目标的实现，共创精品工程。 5、服务目标及承诺 做好各个阶段对业主、总包、监理、设计单位及其它各专业配合工作，施工过程中，积极协助业主，提出合理化建议，减少消耗，为业主最大限度节约投资。 工程交付使用

17、后，定期对工程进行回访，做好保修服务工作。 6、项目管理班子及组织机构配备方面 6.1公司管理班子 安排一级建造师担任本工程的项目经理，对现场施工质量、进度和安全全面负责。 6.2深化设计 配置合适的深化设计组，配合建设单位完成符合要求的深化设计。 五、编制依据1、编制依据编制依据同类工程经验现场施工条件总包管理要求特殊管理规定合同技术规范规程项次内容1文件、合同、图纸及答疑等文件。2有关国家标准与规范，其它与本工程相关的技术规范、规程及标准。3施工组织总设计对本单位工程的工期、质量和成本的控制要求。4现场施工条件和业主、总包管理要求。5建筑环境、场地条件及地质、气象资料。本工程方案编制参考目

18、前现行国家及行业相应的建筑施工规范、幕墙工程主要设计施工规范、规程或标准如下：（1）工程主要规程、规范序号类别规范、规程名称编 号1行业玻璃幕墙工程技术规范JGJ102-20132行业金属与石材幕墙工程技术规范JGJ133-20013国家建筑幕墙GB/T21086-20074行业建筑玻璃应用技术规程JGJ113-20155国家建筑抗震设计规范GB50011-20106国家钢结构焊接规范GB50661-20117国家建筑设计防火规范GB50016-20148国家建筑物防雷设计规范GB50057-20109国家建筑工程项目管理规范GB50326-2017（2）工程应用的主要材料标准：序号类别规范、

19、规程名称编 号1国家铝合金建筑型材GB/T5237-20172国家铝及铝合金产品加工的化学分析GB/T3190-20083国家低合金高强度结构钢GB/T1591-20184国家不锈钢冷加工钢棒GB/T4226-20095国家钢化玻璃GB15763.2-20056国家中空玻璃GB11944-20127国家建筑门窗幕墙钢化玻璃JG/T455-20148国家优质碳素结构钢GB/T699-20159国家不锈钢棒GB/T1220-200710国家涂装前钢材表面锈蚀等级和除锈等级GB8923-201111国家不锈钢冷轧板和钢带GB/T3280-201512国家热喷涂 金属和其他无机覆盖层 锌、铝及其合金G

20、B/T9793-201213国家硅酮和改性硅酮建筑密封胶GB/T14683-201714行业建筑窗用弹性密封剂JC485-200715国家建筑用硅酮结构胶GB16776-200516国家紧固件公差螺栓螺钉螺柱和螺母GB/T3103.1-2002（3）工程应用的主要性能检测方法：序号类别规范、规程名称编 号1国家建筑幕墙GB/T21086-20072国家建筑幕墙气密、水密、抗风压性能检测方法GB/T15227-2019（4）工程应用的主要安装质量标准：序号类别规范、规程名称编 号1行业玻璃幕墙工程质量检验标准JGJ/T139-20012国家建筑装饰装修工程质量验收标准GB50210-20183国

21、家建筑工程质量验收统一标准GB50300-20134国家钢结构工程施工及验收规范GB50205-20205国家建筑工程施工质量评价标准GB50375-20166国家涂装前的钢材表面锈蚀等级和防锈等级GB8923-20137国家铝合金建筑型材第2部分：阳极氧化型材GB5237.2-20178行业钢结构焊接规范GB50661-20119行业建筑施工高处作业安全技术规范JGJ80-201610国家建筑密封材料试验方法GB/T13477.1-2002（5）国家、地方安全标准建筑施工安全检查标准JGJ59-2011；高处作业吊篮GB/T19155-2017；施工现场临时用电安全技术规范JGJ46-200

22、5；危险性较大的分部分项工程安全管理办法中华人民共和国住房和城乡建设部令第37号；建办质（2018）31号文；建筑机械使用安全技术规范JGJ33-2012；建筑结构荷载规范GB 50009-2012；钢结构设计标准GB50017-2017；公共建筑节能设计标准GB50189-2015；民用建筑热工设计规范GB50176-2016；混凝土结构后锚固技术规程JGJ145-2013；建筑工程安全生产管理条例；建筑工程资料管理规程JGJ/T185-2009；建筑工程施工现场消防安全技术规范GB50720-2011；河南省建筑工程施工安全重大危险源安全管理实施细则；建筑起重机械备案登记办法；钢丝绳夹GB

23、/T5976-2006；安全帽GB2811-2007；建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）；建筑施工安全检查标准（JGJ592011）；建筑工程施工现场供用电安全规范（GB50194-2014）；建筑结构荷载规范GB50009-2012；施工现场机械设备检查技术规程JGJ160-2016；建筑施工工具式脚手架安全技术规范JGJ202-2010；建筑施工计算手册； 钢结构设计标准GB50017-2017；建筑结构荷载规范GB50009-2012； 建筑施工脚手架安全技术统一标准GB 51210-2016；建筑地基基础设计规范GB50007-2011； 建筑施工门式钢管脚手

24、架安全技术规范JGJ/T128-2019；建筑施工安全检查标准JGJ59-2011；建筑施工高处作业安全技术规范JGJ80-2016；建筑机械使用安全技术规程JGJ33-2012；建筑施工安全技术统一规范GB50870-2013；施工合同及有关文件。第二节 总体施工程序及施工区域划分一、总体施工程序1、幕墙施工总体部署思路 从幕墙的材料采购加工、幕墙的性能检测、幕墙现场施工组织和幕墙的竣工验收的几个不同的阶段进行幕墙的施工的部署。 幕墙施工总体部署2、工程整体施工安排 根据合同要求和幕墙工程施工的要求，初步拟定本项目幕墙工程的整体施工安排如下： （1）进场后先进行吊篮搭设、测量放线及埋件纠偏工

25、作； （2）埋件纠偏完成后，利用吊篮进行幕墙龙骨、面板安装及打胶密封工作，由于工期紧张，1#、2#及 3#楼同时进行安装施工； （3）最后进行塔吊及人货电梯幕墙收边收口安装； 3、构件式幕墙施工流程图构件式幕墙施工流程图二、施工区段划分第一施工段：1#幕墙安装施工，主要包括构建式玻璃幕墙系统、石材线条系统、大面石材幕墙系统、铝合金百叶系统、铝板系统、入口门等，幕墙面积约 26774 平方米。 第二施工段：2#楼幕墙安装施工，主要包括构建式玻璃幕墙系统、石材线条系统、大面石材幕墙系统、铝合金百叶系统、铝板系统、入口门等，幕墙面积约 25759 平方米。 第三施工段：3#楼幕墙安装施工，主要包括构

26、建式玻璃幕墙系统、石材线条系统、大面石材幕墙系统、铝合金百叶系统、采光顶系统、铝板系统、入口门等，幕墙面积约 22222 平方米。 三、施工安装总体顺序1、施工区段安装顺序 根据总承包单位的施工进度进行幕墙的施工，入场后对 1#、2#、3#楼及管理用房进行测量放线并对埋件进行复核；随即进行幕墙龙骨、面板及打胶密封工作，安装完成后进行施工电梯口及塔吊部位的收口安装。 2、立面上施工顺序 立面整体方向是从下往上安装，幕墙的龙骨的安装顺序将从下往上进行龙骨的安装，面板将采用吊篮从下向上安装。由于首层有多个入口，人员、材料及运输工具出入频繁，可能对幕墙面板造成损伤。因此，首层幕墙面板及雨篷等最后进行施

27、工安装（对于首层的其他部位已安装的玻璃面板用木板做好玻璃面板的成品保护措施）。 3、平面上施工顺序 本工程外立面造型较为规整，考虑选择施工电梯和塔吊位置作为幕墙安装起始点，按照顺时针方向同时施工。四、材料垂直运输方案1、根据总包提供的现场平面布置图分析和业主答疑及文件显示，拟选用外置施工电梯及人货梯用于材料垂直运输。2、由于外立面造型复杂，且有钢结构雨棚及汽车坡道钢结构需要吊装施工，将选用 2 台 12T 汽车吊用于材料的辅助运输和吊装。汽车吊行走路线及站位详见附图。幕墙施工阶段现场平面布置图汽车吊行走路线及站位图汽车吊性能参数3、备选方案：钢索轨道提升装置 优点：起吊灵活、且速度快、造价低相

28、对经济。 缺点：有高度的限制适用于 150m 左右的高层建筑、易受其他因素影响。 根据多年施工经验确保工期，为保证施工进度，在施工电梯及塔吊都不能满足幕墙材料垂直运输需求时，将采用钢索轨道提升装置进行幕墙材料的垂直运输工作。 4、垂直运输注意事项：（1）吊运过程中对幕墙材料应轻起轻落，避免碰撞和与硬物摩擦；吊运前应仔细检查包装的牢固性；物料摆放地点应避开道路繁忙地段或上部有物体坠落区域，应注意防雨、防潮，不得与酸、碱、盐类物质或液体接触；从木箱或钢架上搬出来的板块及其他成品、半成品，需用木方垫起 100mm，并不得堆放挤压； （2）材料构件搬运时需注意避免磕碰及颠晃，搬运时轻拿轻放，避免装饰表

29、面的磕碰、划伤。放时应立放，下部垫木方；吊运时，吊物下应严格禁止无关人员走动；安全生产应放在首位，严格遵守相关规定。第三节 主要部位施工方法一、施工措施选择分析本项目施工措施选择原则： 二、施工措施概述根据建筑各部位的形态特点及现场踏勘和总包答疑文件，并结合施工经验，主要采用的施工措施如下： 1、由于现场脚手架已基本拆除，且土建已基本封顶，将在各楼屋顶位置搭设吊篮进行测量放线、埋板纠偏、龙骨及面板安装施工工作； 2、3#楼裙楼屋顶采光顶将采用在主体钢结构上搭设跳板进行安装施工； 三、各部位幕墙施工措施 1、塔楼、裙楼幕墙由于现场脚手架已基本拆除，且土建已基本封顶，将在各楼屋顶位置搭设吊篮进行测

30、量放线、埋板纠偏、龙骨及面板安装施工工作。2、 采光顶3#楼裙楼屋顶设计有采光顶，长度 17.66m，宽度 12.46m，由于采光顶下部桁架非幕墙施工范围，将利用桁架钢结构搭设跳板进行采光顶安装施工，材料可通过汽车吊或门式架进行垂直运输。 3、 汽车坡道幕墙本工程各楼各有一个汽车坡道，汽车坡道将考虑采用汽车吊装及脚手架操作平台进行安装施工，钢结构施工范围，钢结构可采用汽车吊或汽车坡道两侧电动葫芦进行吊装施工。4、钢结构雨棚建筑一层入口位置设计有钢结构雨棚，拟采用满堂架或可移动架进行幕墙安装或采用铝合金门式架进行钢结构雨棚安装，入口雨棚的钢龙骨吊装将采用汽车吊进行吊装就位。 铝合金门式架刚度比传

31、统钢架强。且较传统钢架重量轻，便于移动，一个人便可挪移。 施工措施： （1）拟采用满堂脚手架或可移动脚手架安装。 （2）安装时应注意雨棚与垂直方向幕墙交接部位的安装质量和成品保护。四、主要安全措施部署1、严禁交叉施工 在幕墙施工过程中，各个施工单位应避开交叉施工，防止二次伤害发生。2、在建筑入口处搭设入口安全通道 3、外立面脚手架安全防护 脚手架满铺安全防护网，对整个施工现场形成全方面的安全防护，同时针对楼层边缘，楼梯洞口等均做好围栏防护。 4、工具安全防护 同时做好防止人员高空坠落以及小型施工工具的坠落。为防止施工工具坠落，施工人员配备工具袋，并且在边缘操作时，所施工的工具需用绳索系在施工人

32、员身上，防止施工工具坠落。5、人员安全防护 （1）现场开展安装教育，强化施工人员安全文明施工意思，特别应注意脚手架高空作业时施工人员应系好安全带。（2）施工人员佩戴高空作业防坠安全带，室内设置有安全滑动的绳索，保证施工人员在各个地方作业时的安全。 （3）施工人员所携带的各种工具应装配在随身的工具带，防止高空作业时坠落。同时各类小构件应系好绳索，固定在建筑结构上，防止坠落砸伤人。 （4）同时玻璃下部设有揽风绳保护板块不随意晃动，吊装用钢索设有保险装置，防止钢索突然断裂而导致板块坠落。 6、可移动小吊车安全防护 可移动吊机的防过载、防冲顶、防坠落（1）防过载 首先，我们板块的吊装都是在经过严格计算

33、后选型的，确保板块重量不超载。其次：在可移动吊车上，设置有防过载保护装置。因操作不当，重量超过设定重量时，防过载报警器自动响起提示。（2）防冲顶可移动吊机在定滑轮顶部位置设置限位器，防止玻璃板块大风下强烈晃动情况，防止吊运过头。另外，在吊装过程中设置缆风绳，控制板块位置，防止板块过大摆动。（3）防坠落 采用可移动吊机安装时，在玻璃板块上绑着备用安全麻绳，防止在吊装玻璃板块过程中，吊装玻璃板块钢丝绳瞬间断裂时，安全麻绳将可以将板块锁定拉住，防止高空坠落。第四节 施工准备及人员职责划分一、进场准备工作程序二、项目管理组织机构针对本幕墙工程，本着“服从设计、尊重监理、服务甲方”的原则，结合以往工程的

34、施工管理经验，要求专业分包单位组建精干、高效的项目管理班子，将派出曾负责过多个类似幕墙项目的项目经理，并根据业务分类，分别设置若干个业务管理部门组成项目管理层。并从工厂、现场两个方面进行宏观管理，负责整个工程的实施。1、项目部管理机构组织构架表项目经理：刘辉 联系电话：15133953545（总包项目经理）总工：张建川 商务经理：张伟 生产经理：于文龙安全总监：杨瑞喜 质量总监：田宝成2、专业分包单位项目管理机构组织构架表专业分包单位技术负责人：陈维华专业分包项目经理：来国权专业分包安全员：韩鹏鹏3、分包职责1、负责编制专项施工方案。2、在技术人员指导并认可的前提下，自行组织操作人员进行幕墙安

35、装施工。3、严格按施工方案、安全技术操作规程、相关规范等进行施工，接受项目管理人员的监督和指导。4、对于项目管理人员检查指出的质量、安全问题和隐患，立即组织人员进行整改。5、协助总承包项目部的其他管理工作。6、派单位技术负责人对总包进行技术指导，并与总包单位一起对管理人员及班组长进行方案交底；派驻分包管理人员，分包分包管理人员与总包现场管理人员对施工工人进行技术交底。4、总包职责1、提供准确的技术资料包括有关图纸、变更。2、审核分包技术方案，与分包单位技术负责人一起对管理人员及班组长进行方案交底，现场管理人员与分包负责人一起对操作工人进行技术交底。3、提供分包作业所需的场地、道路、水电等基础条

36、件。4、对分包提供的材料、构配件进行进场验收及检测。5、对分包人员进行入场教育、实名制认证。6、对分包工程进行质量、安全检查，对于隐患，督促分包方整改。三、施工准备 1、技术准备工作 施工人员技术交底与培训后由项目经理、工程主管设计师根据施工组织设计、设计图纸的内容和要求对安装队进行工程交底，明确工程的重点，按要求进行施工安装。 领会设计意图，掌握工程建筑和结构的形式和特点。编制进场施工预案并与安装队签订安全等合同；做好安全、技术交底记录。 2、施工环境准备工作 施工前派有经验的施工管理人员到现场根据施工总平面图的布置进行实际勘测复核，并熟悉、拟定出合理的材料运输路线、材料的堆放位置，并与总包

37、方协商。 第五节 现场测量放线一、测量工作流程二、测量工作内容1、首级控制网的移交与复测； 2、城市大地坐标与建筑坐标的转换； 3、平面和高程二级外控制网布设； 4、已施工完与幕墙较近的钢结构、楼板、梁等构件的复测； 5、幕墙支撑系统三维坐标的测量放线（包括后置埋件、梁及支座挂件等）； 6、对施工完的幕墙支撑系统三维坐标的复测及校正测量；7、幕墙外轮廓线三维坐标的测量放线、复测及校正测量； 8、配合监理方对各测量点位验收测量三、测量管理机构及人员配置1、测量管理机构图 2、测量人员配备表 注：仪器和人员配备为3个测量小组，根据实际情况可以设置多个测量小组，相应增加仪器和人员数量。四、测量仪器配

38、置注：视现场实际情况调整测量工具及数量五、熟悉图纸对于作业的操作，首先要对有关图纸有全面的了解，不仅是对幕墙施工图，对土建建筑、结构图及钢结构图也需要了解，主要了解立面变化的位置、标高、变化的特点，对图纸全面掌握需对照实际施工进行。六、结构放线测量闭合复核以土建给定的0.000 标高及轴线为基准，利用水平仪、经纬仪、激光经纬仪、50米长卷尺及铅直仪，复核每 1 层标高的正确性，同时校检基准轴线的正确性。高度、水平度、铅垂线测量方法：用水准仪从0.000 为基准，测出各楼层周长边的平整度，用水平尺、水准仪测出各埋件的横向和纵向水平度，在楼层外立面处分层固定悬挂 20kg 重捶的 50M 钢卷尺，

39、静置后用等高法分别测量，算出各楼层的实际标高和建筑结构实际总高度，高度标志用油漆记录在立柱或结构的同一位置处，在幕墙安装完毕之前，此高度标志必须予以保护不被消除破坏，标高测量误差：层与层之间3mm，总标高20mm。铅垂方向用铅垂仪在基准轴的位置放铅垂线，测出楼板的出入误差，并确定控制线。所用仪器为激光经纬仪、水平仪、铅垂仪、长尺、弹簧称等。如发现土建标高不准确，应另作标记，并应有“幕墙专用”的标识，并将复核情况上报总包单位及监理。 依据设计图纸标定的建筑结构各轴线与外径尺寸的关系，分别用经纬仪的水平度盘和垂直度盘确定出控制幕墙同一垂直面的矩形基准点控制网络及其连线的距离，基准点之间的垂直误差控

40、制在直径为 5mm 的投影范围内，基准点连线的直接距离误差不大于3mm。以基准控制网络为基础测放出结构轮廓线，确定建筑结构的实际尺寸与设计尺寸之间的偏差程度，对于大于或小于设计偏差要求的结构区域，由结构施工单位进行修整后交付我方验收使用。轮廓线是整个结构外形尺寸的唯一符合设计要求的正确标志，因此务必注意妥善保护不被消除与覆盖。 七、确定关键层、基准轴线、关键点对整个工程进行分区、分面、编制测量计划，在对建筑物轮廊测量前要编制测量计划，对所测量对象进行分区域、分立面的计划测量，然后进行综合，测量区域的划分在一般情况下遵循以立面划分为基础，以立面变化为界限为原则，全方位进行测量。在对整个工程进行分

41、区域后，就对每个区域进行测量，在测量时首先找到关键层。 1、关键层选择 1.1.要具备纵观全区域的特征，一般在全区的最高部分如塔楼或裙楼顶部；可以由此层放线到全区域的每一部分；由此层所放的线具有可测量性和可控性； 1.2 在立面变化复杂的上下层； 1.3 可影响周围环境的层次，关键层也是垂直方位的定位层。 通过以上原则确定标准层为基准层，左右方向以外边轴为基准轴线，出入以外边轴为基准轴线确定完关键层后标上控制线记号。以上述各控制线为基准，向上返出两控制面间的幕墙板块水平分格控制线，做出清晰标记。各施工面采用相同方法进行测量放线，保证每个施工面的幕墙水平控制线与相邻施工面的水平控制线在同一水平面

42、上。2、确定基准轴线 确定了基准测量层后随后即要确定基准测量线。轴线是建筑物的基准线，幕墙施工前首先要与土建共同确定基准轴线或复核土建的基准轴线。幕墙的施工测量应与主体工程施工测量轴线相配合，使幕墙坐标、轴线与建筑物的相关坐标、轴线相吻合（或相对应），测量误差应及时消化不得积累，使其符合幕墙的构造要求。 确定了控制线以后，再以基准轴线和上述各控制线为基准向各自区域返出横向板块控制线，最后各面将幕墙闭合，形成完善的横向板块控制线，并做出清晰标记。 3、确定关键点 关键层、基准轴线确定后，随后确定的就是关键点，关键点在关键层寻找，但不一定在基准轴上，且不低于两个。 放线从关键点开始，先放水平线，用

43、水准仪进行水平线的放线，一般的放线采用花蓝螺丝收紧，然后放吊线。放线时要注意风力大于 4 级时，需用光学经纬仪、铅直激光仪及水准仪。4、测量时需注意 4.1多把米尺同时测量时要考虑米尺的误差，即测量前要对尺； 4.2各关键层测量点要统一； 4.3测量结构要随时记录，记录清单要清楚明了。 数据记录整理分类：对测量的结果，要进行整理，对各种结果进行分类，同时对照建筑图进行误差寻找得出误差结果。 处理数据：对数据进行处理后，要是误差大，需调整的位置进行处理，提出切实可行的处理方案。同时，将资料(原始)整理成册上报设计室，同时进行下一道工序的工作。八、层间标高的测量在轴线控制线上使用经纬仪，采取直线延

44、伸法，在便于观察的外围做一观察点，由下而上设立垂直线，在垂直线上的楼层外立面上悬挂 10kg 重物的 30m 钢卷尺，用大力钳把钢卷尺夹紧，在小于 4 级风的气候条件下，静置后用等高法分别测量计算出各楼层的实际标高和建筑结构的实际总高度，每层设立 1 米水平线作为作业时的检查用线，并将各层高度分别用绿色油漆记录在立柱或剪力墙的同一位置处（因总承包方标记录红色，以示区别），在幕墙施工安装直至施工完毕之前，高度标记、水平标记必须清晰完好，不被消除破坏。标高测量误差，层与层之间2mm 总标高10mm。 标尺读数的计算（参见下图）： 式一：H=a2-a1+b-A-1000 式中： H-结构标高上移 1 米的标高标志层间标准高度（设计值） b-标尺读出的 a1，点至0.000 的高度 a1、a2-水平仪在钢卷尺上的读数 其它楼层按以下公式计算（参见下图）： 式二：Hn=1=a4-a3+bn-An 式中： H n=1-结构标高上移 1 米的标高标志 An-层间标准高度（设计值） bn-标尺读出的 a3，点至一米处的标志点高度 a3、a4-水平仪在钢卷尺上的读数九、内控线的布置各层投点工作结束后，进行内控线的布控。将总承包方的结构控制线进行平移，平移在接近结构边缘
