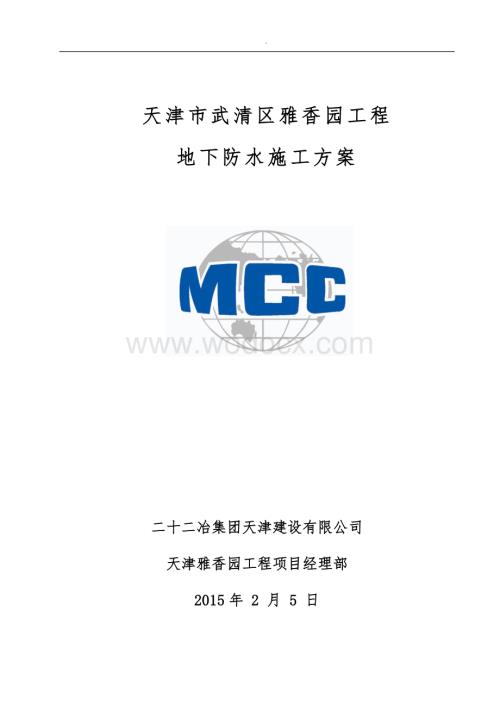

1、.天津市武清区雅香园工程地下防水施工方案二十二冶集团天津建设有限公司天津雅香园工程项目经理部2015年 2 月 5 日二十二冶集团天津建设有限公司目 录1、编制依据12、工程概况12.1工程简介12.2工程地理位置及概况12.3水文地质条件52.4各部位防水设计及要求53、项目组织机构64、 施工部署74.1、与其他相关专业的施工配合75、工程目标85.1、质量目标85.2、工期目标85.3、安全目标86、施工准备86.1、技术准备86.2、材料准备86.3、机具准备106.4、人员准备117、施工方法117.1、作业条件117.2、底板防水施工117.3、地下外墙防水施工227.4地下室顶板

2、防水施工同底板防水施工277.5、主要细部节点构造277.6、施工注意事项368、 质量保证措施368.1、质量要求368.2、质量标准368.3、质量控制措施378.4、质量通病及预防措施379、成品保护4010、安全保证措施4011、雨季施工防护措施4112、应急预案4212.1、潜在事故隐患和重大事故类别4212.2、重大事故类别4212.3、应急预案的机构设置4212.4、重大事故的报告和现场保护4312.5、具体的紧急情况发生后应急措施43 1、编制依据序号编织依据资料名称编制或提供资料单位1天津市武清区雅香园工程施工图纸九源（北京）国际建筑顾问有限公司2天津市武清区雅香园工程施工合

3、同3天津市武清区雅香园工程施工组织设计4地下防水建筑构造10J301国家建筑标准图集5地下工程防水技术规范GB50108-2008国家标准6地下防水工程质量验收规范GB50208-2011国家标准7建筑施工安全检查标准JGJ59-2011行业标准812J2地下防水工程国家标准9建筑施工手册（第五版)10建筑工程施工质量验收统一标准GB50300-2013国家标准2、工程概况2.1工程简介序 号项 目内 容1工程名称天津市武清区雅香园工程2工程地址天津市武清区京津公路东侧，北运河及泽信金汇湾南侧，运泽花园小区东侧，隆河国际广场北侧3建设单位天津泽信鑫汇投资有限公司4设计单位九源（北京）国际建筑顾

4、问有限公司、天津市人防建筑科研设计院5勘察单位天津市勘察院6监理单位内蒙古嘉利业工程监理有限责任公司7施工单位二十二冶集团天津建设有限公司8质量目标合格，工程验收通过率达到100%，创天津市结构“海河杯”工程六栋(含)以上，保修期内回访率100%2.2工程地理位置及概况拟建的天津市武清区雅香园工程位于天津市武清区杨村镇京津公路东侧，崔杨线以西，北运河及规划五路南侧，规划七路北侧。周边为以建住宅和空地，地块东侧为运泽花园小区，西侧为自来水厂，南侧为天津武清雅香园一标段。项目区位置项目周围路况现状项目东侧与运泽花园南区位置关系项目西侧与津京公路位置关系项目南侧与隆河国际广场的关系项目北侧与儒香园二

5、期位置关系序号楼号层数（地下）层高（mm）层数（地上）层高（mm）地下面积地上面积合计1102B2：3700B1：2070162900325521755422112B2：3700B1：2070162900325521755423122B2：3700B1：20701629003575722607941312920162900357572260795141327016290032552175542615132701629003776045642271613270162900461701774788171577016290046170177478918129201629004617017747810

6、商业部分配建12一层：4500二层：3600987配建22一层：3600二层：3000337511地下车库13600561012合计90595855362002 建筑概况2.3水文地质条件拟建建筑属温带季风滨海半湿润气候类型，夏季炎热多雨，冬季干燥寒冷，勘察期间测得场地地下潜水水位如下：初见水位埋深2.804.10m，相当于标高3.162.95m。静止水位埋深2.003.40m，相当于标高3.963.75m。表层地下水属潜水类型，主要由大气降水补给，以蒸发形式排泄，水位随季节有所变化。一般年变幅在0.501.00m左右。根据勘察期间地下水位观测值，并结合天津地区地下水位变化幅度，该场地抗浮设计

7、水位可按大沽标高5.00m考虑。本场地地下水对混凝土结构具有微腐蚀性，在长期浸水下对钢筋混凝土结构中钢筋具有微腐蚀性。因此该工程的主楼地下二层在雨季时处于地下水位线以下,防水工作应加强。2.4各部位防水设计及要求2.4.1防水设计及要求 本工程地下水位标高为5.0m，地下室防水设计等级为一级，底板、外墙、及车库顶板均采用柔性防水和刚性防水相结合的方式，柔性防水采用高分子SBS改性沥青卷材，刚性防水采用防水混凝土，均采用三道设防。地下室防水顶板采用SBS3+4厚型防根穿刺防水卷材，防水保护层设计为防水外贴30mm厚聚苯板；临空且具有后覆土层的地下室顶板，其防水做法应参照种植屋面，覆土层厚度1m时

8、可取消保温层。地下车库侧墙采、底板采用3.0+4.0厚型SBS防水卷材，人防区外贴50mm厚聚苯板。2.4.2特殊部位防水做法 本工程涉及的主要节点有：筏板后浇带、外墙后浇带、外墙穿墙螺栓、穿墙套管、施工缝等，各个部位采取的措施不尽相同： (1)施工缝防水等级为一级：遇水膨胀止水条+防水砂浆 (2)后浇带防水等级为一级：膨胀混凝土+遇水膨胀止水条+外贴式止水带 (3)变形缝防水等级为一级：中埋式止水带+遇水膨胀止水条+外涂防水涂料(4)管道穿外墙处均应埋设套管，防水处理分为刚性及柔性及电缆套管，均应按设备专业要求设置；防水完成之后，基槽应用2:8灰土分层夯实，宽度大于等于500mm，灰土以外用

9、素土分层夯实。（5）外墙穿墙螺栓：拆模后螺栓断处用嵌缝材质及聚合物水泥砂浆封堵密实，并在应水面涂刷防水涂料。3、项目组织机构序号姓名职 务职 责1房雷项目经理负责本工程防水施工的全过程管理2纪强、 张为强副经理动态管理计划进度，管好材料计划、劳动力计划，确保防水工程如期完成3徐帅技术经理组织编制地下防水施工方案和技术交底，监督并落实方案的实施，负责防水施工过程中的质量管理和现场防水技术问题的解决4徐广华技术员负责施工方案的编制及技术交底工作，监督防水施工过程，及时解决防水施工过程中存在的技术问题5孙景铭技术员负责施工方案的编制及技术交底工作，监督防水施工过程，及时解决防水施工过程中存在的技术问

10、题6曲少龙技术员负责施工方案的编制及技术交底工作，监督防水施工过程，及时解决防水施工过程中存在的技术问题7霍宏全工程经理负责防水施工过程的全过程现场工程进度管理、材料管理，劳动力计划及管理。8邢烨质检员负责防水施工过程中质量管理及验收、质量控制、监督工作，履行验收手续9梁宇质检员负责防水施工过程中质量管理及验收、质量控制、监督工作，履行验收手续9牛思龙安全经理负责施工现场安全防护及监督、场容卫生、环境保护及保卫消防工作及相关内业资料10王家虹材料负责人负责和防水相关的非分包商材料的采购、租赁及验证11张唐盛、王雁分包方负责人负责防水工程的施工和管理工作，组织劳动力进场施工，指导防水工程按设计及

11、规范要求完成4、 施工部署4.1、与其他相关专业的施工配合4.1.1.防水施工前，土建施工方必须确保垫层表面光滑、洁净、无开裂、接茬平整，阴阳角等特殊部位抹出圆弧，为防水施工提供必要条件，否则防水工程禁止施工；4.1.2.防水施工完毕，其他人员无特殊情况禁止随意踩踏或损坏防水层，验收合格后与土建专业做好工序交接，及时施工防水保护层；4.1.3.地下外墙上电气或给排水专业有预留管道的部位，应由相关专业将管道与结构之间缝隙处理完毕后交接给防水专业，由防水施工人员铺贴卷材，对此部分做特殊处理；5、工程目标5.1、质量目标工程质量达到设计及合同规定合格标准5.2、工期目标 60天，根据项目部工期要求，

12、集中人力、财力、物力确保工期不延误，在正常的施工条件下按照施工计划完成该工程计划。5.3、安全目标 消除安全隐患，杜绝死亡事故、无重大机械事故、火灾事故、无食物中毒事故等“四无”要求。6、施工准备6.1、技术准备6.1.1、要熟悉图纸，了解并掌握底板及外墙外立面防水卷材的施工工艺，按工程总控进度计划及月度、周计划，合理安排材料机具人员进场施工。按施工方案和技术规程对操作者进行技术交底。6.1.2、认真做好防水材料进场复试和验收工作，复查材料材质证明及材料进场存放工作。6.1.3、认真学习掌握阴阳角等特殊部位的防水作法，了解掌握所用防水材料的性能和技术指标。6.1.4、做好防水施工的技术资料和施

13、工过程中的检验记录。6.1.5、防水施工操作人员须有防水专业上岗证书。6.1.6、铺贴防水层的基层（垫层）应坚实、平整，不得有突出的尖角和凹坑或表面起砂现象，把尘土、杂物彻底清理干净。6.1.7、基层（垫层）坡度要符合设计要求，表面要顺平，基层表面干燥平整，相邻表面构成的转角处做成R=50mm的圆弧形。6.1.8、卷材防水层的原材料必须附有产品出厂合格证，且卷材品种、牌号、技术性能及基层涂膜的材料必须符合设计要求和有关标准的规定。各种材料、工具、操作人员及防护用具施工前必须到位，并做好复试和见证试验，报监理验收合格后方可使用。6.2、材料准备6.2.1主材：3mm、4mm厚高分子SBS改性沥青

14、防水卷材及防根穿刺高分子SBS改性沥青防水卷材、C30P6防水混凝土、C35P6防水混凝土、对拉螺栓、膨胀止水条、止水带。6.2.2材料取样复试：6.2.2.1改性沥青防水卷材1）以同一类型、同一规格10000批，不足10000亦为一批。2) 现场抽样数量：按规范规定，在每批产品中抽5卷进行规格尺寸和外观质量检验，在外观质量检验合格的卷材中，任取一卷至少1.5做物理力学性能检验。3）外观质量检验内容：成卷卷材应卷紧卷齐，里出外进不得超过20mm。表面不应有未被浸渍的浅色条纹、孔洞、结块、气泡、缺边、裂口等。 4）外观质量检验判定规则：将抽检的卷材进行规格和外观质量检验，全部指标达到标准规定时，

15、即为合格。其中如有一项指标达不到要求，应在受检产品中加倍取样复验，全部达到标准规定为合格。复验时有一项指标不合格，则判定该批产品外观质量为不合格。5）物理性能检验内容：拉力，最大拉力时延伸率，低温柔度，不透水性。改性沥青防水卷材物理性能项目性能要求拉伸性能拉力（N/50mm）800（纵横向）最大拉力时延伸率（%）40（纵横向）低温柔度（）-253mm厚，r=15mm；4mm厚，r=25mm；3s，弯180，无裂纹不透水性压力0.3MPa，保持时间120min，不透水6）物理性能检验取样方法：在外观质量检验合格的卷材中，任取一卷作物理性能检验，将取样卷材切除距外层卷头2500mm后，顺纵向切取长

16、度为800mm的全幅卷材试样2块。7）有关见证取样：按试验总数的30%做见证取样。6.2.2.2防水混凝土1） 同一种混凝土强度等级、抗渗等级、同一配合比，生产工艺基本相同，没单位工程不得少于两组抗渗试件，每组6个试件。2） 连续浇筑混凝土每500m3应留置1组抗渗试件（1组6个试件），且每项工程不得少于两组。3） 留置抗渗试件的同时需留置抗压强度试件应取自同一盘混凝土拌合物中。6.2.2.3防水涂料 1）同一生产厂以5t产品为1批，不足5t为一个检验批。 2）按随机取样方法，对同一生产厂、同品种、相同包装的产品进行取样。样品最少2kg或完成规定试验所需量的34倍。 3）液体材料取样时，应至少

17、取出3份均匀的样品，每份样品至少400ml或完成规定试验所需量的34倍，装入要求的容器中，液体材料须在清洁、干燥的容器中，最好是不锈钢容器混合。对于固体，用旋转分样器将全部样品分成4等份。取出3份，每份样品至少500g或完成规定试验所需要的34倍，装入要求的容器中。6.2.2.4膨胀止水条1） 每同一型号产品5000m为1批，不足5000m为1批。2） 每批任选3箱，每箱任选1盘，检查外观及规格尺寸后，在距端部0.1m任一部位各截取长度约1m试样一条。6.3、机具准备主要施工机具机具名称规 格单 位数 量用 途灭火器个4现场消防小平产小型个10基层清理扫帚普通把20基层清理电动搅拌器300W防

18、爆型台4搅拌防水涂料滚动刷60250mm把20涂布防水涂料、基层剂铁 桶20L个6装防水涂料、基层处理剂壁纸刀、剪刀普通把6裁剪卷材皮卷尺50m个4度 量钢卷尺2m个8度 量手持压辊4050mm-4压合卷材线 绳-50m弹基准线毛毯板-1块/人压合卷材钢丝刷-1把/人特殊部位清理备注：施工机具应随施工变化及时做相应的调整6.4、人员准备本工程的地下室防水将组织专业施工队伍进行施工，经资质审查、业绩考察和正式招标，选定具有专业资质的防水施工队。专业施工队应“两证”齐全、有效，操作人员应持证上岗，熟练掌握施工机具的使用、卷材施工工艺。地下室防水施工拟配备的施工人员见下表：人 员人 数职 责总 工1

19、名负责现场材料、人员、质量和安全等总协调技术员3名现场技术指导，技术资料生成与整理安全员2名负责施工安全质量员2名负责施工质量工 长3名负责责任区内的生产协调施工人员40名负责防水施工、材料搬运和消防安全7、施工方法7.1、作业条件底板、地下室外墙、顶板防水均采用3.0+4.0厚SBS防水卷材，主楼侧墙采用30厚挤塑聚苯板保护层，人防区侧墙采用70厚挤塑聚苯板保护层，铺贴卷材严禁在雨天、雪天、五级及以上大风中施工法；本工程 采用热熔法，施工的环境气温不宜低于-10，适宜在5以上25以下进行。7.2、底板防水施工7.2.1、防水保护墙施工在垫层上用M5 水泥砂浆砌筑200mm 厚灰砖做为永久性保

20、护墙，保护墙高度和筏板厚度相同,然后在其最上面压一皮砖用石灰砂浆砌筑（该处卷材虚铺），待外墙立面卷材施工时将这一皮砖拆掉，接头位置下移，避免卷材在同一部位反复弯折而造成断裂。如下图：7.2.1.2 砌筑完毕后，在保护墙内抹20mm 厚1：2.5水泥砂浆找平层。阴阳角抹成圆弧，R =50mm（可用酒瓶子抹）7.2.1.3 保护墙体立面的防水层施工完隐蔽验收合格后，需在墙体立面抹15mm厚1：2.5水泥砂浆保护层。7.2.2、防水找平层施工地下底板防水基层为基础垫层，代替找平层，垫层为100mm厚C15混凝土，施工时要求表面分两次压实赶光，确保达到防水卷材铺贴要求。7.2.3、防水层施工7.2.3

21、.1、施工流程验收、清理基层涂刷基层处理剂附加层施工弹线、展卷放样铺第一层防水卷材热熔封边验收铺第二层防水卷材热熔封边隐检验收、交接防水保护层施工7.2.3.2、基层处理首先彻底清理干净基层表面，敷设卷材部位下面不允许有在硬性颗粒及杂质，以免损坏卷材；基层表面应光滑、洁净、干燥、无开裂、接茬平整，不允许有明显的尖凸、凹陷、起皮、起砂现象；找平层平整度应在允许的范围内平缓变化，并符合图纸设计要求；高低变化结合处（后浇带与防水板、集水坑与防水板等部位）均应做成圆角（R=50mm）。而且必须保证基层的含水率小于9%，用一块1平方米的油毡平坦铺贴在干净的找平层表面3-4小时。如覆盖油毡的基层表面颜色仍

22、与周围未覆盖部位一样，无明显水印，则含水率已经达到要求。基层含水率检查7.2.3.3、涂刷基层处理剂将处理剂用滚刷充分搅拌后，用滚涂的方法涂刷于基面上，要求涂刷均匀，一次涂刷到位，禁止出现漏刷的部位。当涂刷的基层处理剂不粘手时即可铺贴卷材。7.2.3.4、卷材附加层铺贴在转角、阴阳角及接缝等部位要增贴500mm宽同类卷材的加强层，方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合适后，再将卷材的底面（有热熔胶的一面），用手持火焰加热器烘烤，待其底面呈熔化状态，即可立即粘贴在已涂刷一道密封材料的基层上。附加层施工必须粘贴牢固，施工要细心。项目质检员邀请监理单位对此部位专门做隐蔽

23、工程检查，验收合格后在进行大面铺设。(具体做法见下图)7.2.3.5、弹线、展卷放样冷底子油涂刷完毕一段时间后，手摸感觉不黏即可根据卷材的宽度和搭接的规定（两幅卷材短边和长边的搭接宽度均为100mm。在立面与平面的转角处卷材的接缝应留在平面上，距立面应大于等于600mm。底板卷材施工时，卷材在保护墙上要甩茬300mm，用于立面卷材的搭接，甩茬部分卷在墙顶加以保护），在冷底子油上进行弹线。 按照卷材铺贴的一般原则：弹线由排水较集中的部位开始，遵照由低到高、先平面后立面的顺序弹基准线。针对现场实际，弹线由电梯基坑、集水坑开始，同时，根据选用卷材幅宽及长边搭接长度要求，确定弹线间距。7.2.3.6、

24、铺贴卷材本工程地下室采用滚铺法，每个区域按西向东的顺序进行铺设，禁止交叉铺设，先铺粘大面、后粘结搭接缝，这种方法可以保证卷材铺贴质量，用于卷材与基层及卷材搭接缝一次熔铺。1）熔粘端部卷材 将整卷卷材（勿打开）置于铺贴起始端，对准基层上已弹好的粉线，滚展卷材约1m，由1人站在卷材正面将这1m卷材拉起，另1人站在卷材底面（有热熔胶）手持液化气火焰喷枪，慢旋开关、点燃火焰，调呈蓝色，使火焰对准卷材与基面交接处同时加热卷材底面与基层面（如下图），待卷材底面胶呈熔融状即进行粘铺，再由一人以手持压辊对铺贴的卷材进行排气压实，这样铺到卷材端头剩下约30cm时，将卷材端头翻放在隔热板上（如下图），再行熔烤，最

25、后将端部卷材铺牢压实。热熔卷材端部铺贴示意图（a）卷材端部加热；（b）卷材末端加热2）滚粘大面卷材 起始端卷材粘牢后，持火焰喷枪的人应站在滚铺前方，对着待铺的整卷卷材，点燃喷枪使火焰对准卷材与基层面的夹角（如下图），喷枪距卷材及基层加热处约0.30.5m，施行往复移动烘烤（不得将火焰停留在一处直火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离），至卷材底面胶层呈黑色光泽并伴有微泡（不得出现大量大泡），即及时推滚卷材进行粘铺，后随1人施行排气压实工序。熔焊火焰与卷材和基层表面的相对位置1-喷嘴；2-火焰；3-改性沥青卷材；4-水泥砂浆找平层；5-混凝土层；6-卷材防水层3）卷材搭接

26、缝施工 卷材搭接缝以及卷材收头的铺粘是影响铺贴质量的关键之一，不随大面一次粘铺，而做专门处理是为保证地下工程热熔型卷材防水层的铺贴质量。搭接缝及收头的卷材必须100%烘烤，粘铺时必须有熔融沥青从边端挤出，用刮刀将挤出的热熔胶刮平，沿边端封严。操作方法：为搭接缝粘结牢固，先将下层卷材（已铺好）表面的防粘隔离层熔掉，为防止烘烤到搭接缝以外的卷材，应使用烫板沿搭接粉线移动，火焰喷枪随烫板移动，由于烫板的挡火作用，则火焰喷枪只将搭接卷材的隔离层熔掉而不影响其他卷材。粘贴搭接缝：一手用抹子或刮刀将搭接缝卷材掀起，另一手持火焰喷枪（或汽油喷灯）从搭接缝外斜向里喷火烘烤卷材面，随烘烤熔融随粘贴，并须将熔融的

27、沥青挤出，以抹子（或刮刀）刮平。搭接缝或收头粘贴后，可用火焰及抹子沿搭接缝边缘再行均匀加热抹压封严，或以密封材料沿缝封严，宽度不小于10mm。同一层内相邻两个搭接位置要错开不下于250的距离。7.2.3.7、验收交接按照上诉方法进行第二层防水施工，第二层防水施工完毕后，经施工人员、保护层施工人员及项目质检人员验收合格后，上报监理工程师验收，验收合格后各方在交接单上签字确认，验收通过后方可进行防水保护层的施工。7.2.4防水保护层施工本工程防水保护层设计为50mm厚C20细石混凝土，施工前制作50mm50mm50mm的灰饼，控制顶面标高。混凝土达到浇筑面后先将混凝土按灰饼高度刮平，用木抹子往返抹

28、压，将凸凹处抹平，待面层混凝土收水后，用木抹子用力搓平抹平，第一遍压面用铁抹子轻压直至出浆，第二遍压面待混凝土初凝后，踩上去有脚印但不下陷时进行，用铁抹子抹平。面层抹完24小时后开始养护，设专人负责，养护时间不小于3天。三维效果工艺流程：第一步：基层处理、涂刷冷底油第二步：粘贴附加层 第三步：弹线、试铺 第四步：铺贴卷材第五步：一层验收合格，进行二层铺贴第六步：防水保护层施工施工完成后效果图：7.3、地下外墙防水施工7.3.1施工安排本工程地下室外墙高度为3.700及5.950米,计划分两步施工，最后一步按照室外标高进行施工,每步施工完毕后报监理单位验收，合格后粘贴聚苯板保护层后及时回填土，避

29、免施工中破坏已完的防水卷材,然后施工下一步。7.3.2防水施工7.3.2.1施工流程临时保护墙剔除、清理、预留搭接卷材清理检查清理基层涂刷基层处理剂附加层施工弹线、展卷放样铺防水卷材热熔封边隐检验收防水保护层肥槽回填7.3.2.2临时保护墙剔除、清理、预留搭接卷材清理检查拆除临时保护墙最上层的一皮混凝土砖，并将预留卷材表层砂浆及其他灰尘、杂物清理干净，检查预留卷材是否破损，尤其是卷材与保护墙顶部相接部位是否出现因弯折而造成的断裂，如发现有破损部位，向上接茬时用上部卷材将破损部位覆盖。由于地下室墙体高度较高，为了保证防水卷材施工安全及施工质量，故采用搭设简易架进行施工作业，如下图： 7.3.2.

30、3、基层清理A. 地下室外墙拉片突出墙面的部分用扁口錾子剔除，用磨光机打磨至与外墙面平齐，拉片外露部分均涂刷防锈漆。 B.模板拼缝处砼错台用磨光机打磨平整，麻面、气孔用掺108胶的1：2.5水泥砂浆抹实压光，将外墙面上附着的砂浆疙瘩等杂物清除干净，保持外墙面牢固、平整、清洁、干燥，无空鼓、裂缝。C.外墙阳角用磨光机打磨出圆弧角，半径不小于50mm；墙面及底板的阴角清理干净后用1：2.5的水泥砂浆抹出圆弧角，半径不小于50mm。D.出墙面的管根用1：2水泥砂浆抹出半径不小于50mm的圆弧角，注意管道连续集中处，管与管之间的管根也要清理到位，防止遗漏。7.3.2.4、涂刷基层处理剂 将处理剂用滚刷

31、充分搅拌后，用滚涂的方法由上向下涂刷于基面上(一次涂刷高度不大于3米)，要求涂刷均匀，一次涂刷到位，禁止出现漏刷的部位。当涂刷的基层处理剂不粘手时即可铺贴卷材。7.3.2.5、卷材附加层铺贴 防水层施工之前，应按图纸及规范要求先做好阴阳角、水暖专业穿墙管道根部、外墙后浇带等特殊部位的附加层，附加层宽度不小于500mm，两侧均匀铺贴，每侧宽度250mm。附加层施工完毕后进行报验，监理通过验收后进行第一层防水施工。7.3.2.6、卷材铺贴 卷材采用满粘法，将第一层防水卷材按铺贴长度裁剪并卷好备用，操作时将已卷好的卷材端头比齐开始铺的起点，按照弹好的线，自下而上铺贴。应掌握好铺设压边宽度，两幅卷材短

32、边和长边的搭接宽度均为150mm。注意：卷材立面铺贴易产生下坠滑落现象，这是卷材与基层之间粘结力偏低原因，为此应用喷灯加热到遇火面出现焦油再进行粘贴施工,以便卷材与基层粘接牢固。7.3.2.7热熔封边第一层卷材施工完毕后认真检查卷材搭接处是否严密,对不严密的部位,一手用抹子或刮刀将搭接缝卷材掀起，另一手持火焰喷枪（或汽油喷灯）从搭接缝外斜向里喷火烘烤卷材面，随烘烤熔融随粘贴，并须将熔融的沥青挤出，以抹子（或刮刀）刮平。搭接缝或收头粘贴后，可用火焰及抹子沿搭接缝边缘再行均匀加热抹压封严，或以密封材料沿缝封严，宽度不小于10mm。7.3.2.8、验收交接封边完成后,报监理单位验收,验收合格后进行第

33、二层防水施工, 相邻两层防水卷材搭接接头相互错开1/3L-1/2L，即300-500mm（L为防水卷材宽度）。注意两层卷材不得垂直铺贴。为确保外墙防水施工效果，因此需分步验收多次，每步施工完毕后，经施工人员、保护层施工人员、土方回填单位及项目质检人员验收合格后，上报监理工程师验收，验收合格后各方在交接单上签字确认，验收通过后方可进行防水保护层的施工。7.3.2.9、防水保护层施工本工程地下外墙防水保护层设计为防水外贴30mm厚聚苯板，人防区外贴50mm厚聚苯板，素土回填或灰土分层夯实。聚苯板粘贴前检查卷材防水层上是否有残留的杂物，查验防水卷材是否有空鼓、破损、开裂等现象，如存在以上问题必须处理

34、完毕后，经监理单位隐蔽验收后方可粘贴聚苯板。施工前，技术人员根据外墙实际尺寸，先进行聚苯板排版，达到节约材料、加快施工进度的效果。聚苯板粘贴总体原则是：由细部节点、阴阳角部位向中间进行，由下向上进行。粘贴完毕后板缝挤紧，相邻板面平齐，控制板间缝隙不大于2mm，板间高差不大于1.5mm。7.3.2.10、土方回填回填前应检查是否有渗水的部位，尤其是筏板、顶板后浇带及降水井的部位。外墙底部聚苯板每粘贴1.2米高度左右，及时回填土方。回填使用土方不得含有棱角尖锐的碎石，并严格按2：8的比例搅拌后回填，宽度大于等于500mm，人防区宽度不小于800mm，灰土以外用素土分层夯实。回填时每层虚填土方厚度不

35、得大于250mm，使用电动打夯机夯实，夯实系数大于0.94，填土内有机物含量不得超过5%。避免因土方回填不实导致后期沉降，影响防水效果。三维效果图：第一步：基层处理、涂刷冷底油第二步：粘贴附加层第三步：弹线、试铺第四步：铺贴卷材第五步：一层验收合格，进行二层铺贴第六步：二层铺设完成后进行保护层及回填土施工7.4地下室顶板防水施工同底板防水施工7.5、主要细部节点构造7.5.1阴阳角处理卷材大面施工前需要对阴阳角部位增+铺500宽卷材附加层。按图示裁剪，采用搭接粘接。不但能直接对卷材阴阳角形成保护，还可以直接对结构层阴阳角形成“皮肤式”保护。其裁剪如下图： 7.5.2卷材收头1)保护墙上收头:从

36、底面折向立面的卷材与永久性保护墙的接触部位，采用空铺法施工，卷材铺贴好后，其永久保护墙顶端200的甩槎卷材应用临时保护墙保护起来，即在顶部用混合砂浆砌一皮混凝土砖作为保护。2)室外地坪处收头室外地坪处收头采用12J2C11-23)保护墙处防水接头保护墙处防水接头7.5.3后浇带处理沉降后浇带浇筑待主楼封顶并经沉降观测趋于稳定，沉降数值满足规范要求后方可浇注；收缩后浇带浇筑浇间隔时间为混凝土浇注后 60天。在浇筑前，将后浇带处杂物清理干净，不得留有混凝土残留物、垃圾，清理完用水清理干净，不得有积水。1)底板后浇带首先在后浇带位置施工一层附加层，附加层宽度为后浇带宽+500（左右各250）,增强该

37、部位的防水功能;第二在施工后浇带时要将后浇带两侧凿毛,清理干净,然后在筏板中部用水泥钉固定橡胶膨胀止水条;第三采用比筏板高一等级的微膨胀混凝土浇筑。2)外墙后浇带首先砌筑120厚防水保护墙体,抹1:2.5水泥砂浆找平,然后在后浇后浇带位置施工一层附加层，附加层宽度为后浇带宽+600（左右各300）,增强该部位的防水功能;第三在施工后浇带时要将后浇带两侧凿毛,清理干净,采用比筏板高一等级的微膨胀混凝土浇筑3） 顶板后浇带首先在施工后浇带时要将后浇带两侧凿毛,清理干净，然后进行浇筑。第二采用比筏板高一等级的微膨胀混凝土浇筑。第三在后浇带位置做顶板防水时，施工一层附加层，附加层宽度为后浇带宽+500

38、（左右各250）,增强该部位的防水功能。7.5.4、地下防水混凝土施工本工程地下室采用防水混凝土，主楼地下室底板采用C35P6混凝土，外墙采用C35P6混凝土，地库地下室采用C30P6混凝土，外墙采用C30P6混凝土，地下室外墙水平施工缝采用钢板止水带进行防水处理。外墙施工缝留设在基础反梁或底板以上300mm处。在新旧混凝土接缝处，应将旧混凝土表面浮浆清理干净，剔除松动石子，露出坚实混凝土。在浇筑混凝土前，先用水将接茬处混凝土润湿，浇筑50mm厚与混凝土同配比的去石砂浆，再进行混凝土浇筑。水平施工缝：为了不影响施工缝的施工质量，因此施工缝留在基础底板上皮以上300处。其做法是施工底板时，在施工

39、缝处埋设3厚300mm宽的止水钢板。在墙板施工合模之前，将施工缝处的松动的混凝土及垃圾等消除干净，在浇注墙体混凝土之前，先用与墙板混凝土同比例去掉粗骨料的砂浆灌入施工缝内，厚3050，再行浇注墙体混凝土。止水钢板埋设要居中顺直，保证埋设的深度，钢板折口朝向迎水面。详见下图：止水钢板三维效果图地下室一层与二层施工缝防水做法：施工缝处附加层做法7.5.5、地下室外墙采用带止水钢板的穿墙螺栓，详见下图：7.5.6、穿墙管：在施工过程中外墙穿墙管线是防水产生质量问题的薄弱环节。为了保证防水施工的质量穿墙管线部位需要特别处理。穿墙管道材料裁剪时先按具体情况将卷材剪好，不要直接粘贴，先在细部试贴一下，视尺

40、寸、形状合适后，再进行粘贴并压实铺牢。具体作法见下图：穿墙金属管剖面图7.5.7、外墙保护做法7.5.7、地下室无地上结构的顶板防水见下图：7.6、施工注意事项7.6.1基层质量直接影响到防水层的施工质量。基面一定要坚实、平整、清洁，无疏松麻面、无浮杂污物，阴阳角做成顺直的圆弧形。7.6.2接缝及收头的卷材必须100%烘烤，粘铺时必须有熔融沥青从边端挤出，用刮刀将挤出的热熔胶刮平，沿边端封严7.6.3防水层施工中，每一道防水层完成后施工队进行自检，然后由项目质检员和技术人员进行核验，进行防水层隐检记录和质量评定。最后报监理工程师验收，验收合格后方可进行下一道工序施工。7.6.4上下两层卷材平行

41、铺贴，上下层卷材的长、短边和同层相邻两幅卷材的短边接缝应相互错开1/31/2幅宽（或以上）。7.6.5防水层施工时应避开阴雨、大风天气。7.6.6侧墙部位卷材施工属于有上下交叉的高空作业，要戴好安全帽，系好安全带，避免出现安全事故。8、 质量保证措施验收小组：组长：房雷 副组长：纪强、徐帅、张为强组员：霍宏全 温聪 梁宇 邢烨 徐广华 孙景铭 曲少龙 刘尚超 牛思龙8.1、质量要求8.1.1卷材接缝严密，无破损、断裂、异状粘结等缺陷。8.1.2节点部位加强处理按规范要求施工。8.1.3卷材搭接宽度的允许偏差为-10mm。8.2、质量标准保证项目：8.2.1卷材必须符合设计和施工及验收规范的规定

42、。检查产品出厂合格证、试验资料的技术性能指标，现场取样试验。8.2.2卷材防水层及变形缝、预埋管根等细部特殊部位做法，必须经隐蔽工程验收，使其符合设计要求和施工及验收规范的规定。8.2.3基本项目：1）卷材防水层的基层应牢固、平整，阴阳角处呈圆弧形或钝角，表面洁净；底胶涂刷均匀，无漏涂、透底。检查隐蔽工程验收记录。2）卷材防水层的铺贴构造和搭接、收头粘贴牢固严密，无损伤、空鼓等缺陷。3）卷材防水层的保护层应符合设计要求的做法。4）检验批划分：施工面积每100m2抽查一处，每处10m2且不少于3处。8.3、质量控制措施8.3.1本工程地下水为潜水，地下水位随季节变化，主要受大气降水和地下渗水补给
