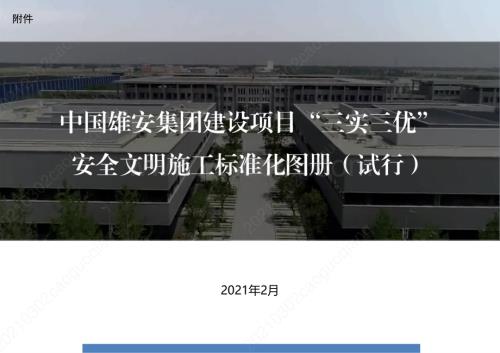

建设项目“三实三优”安全文明.pdf

1、2021年2月 附件 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang为进一步加强雄安集团建设项目施工现场管理工作，运用实用、实际、实效的管理手段，打造环境优、措施优、团队优的建设项目，切实提高施工现场安全文明施工标准化管理水平，建立与高质量发展的全国样板相适应的施工现场管理标准，根据河北省建设工程安全文明工地标准，参考北京、深圳等地的管理标准，并结合雄安集团建设项目实际，编制中国雄安集团建设项目“三实三优”安全文明

2、施工标准化图册（试行）（以下简称图册）。本图册主要内容包括：1.场平布置示意图；2.基础管理；3.安全防护；4.机械安全；5.临时用电；6.脚手架及模板工程；7.钢结构施工；8.二次结构及装饰装修；9.消防安全；10.环境保护；11.应急体系；12.职业健康；13.智慧化工地；14.办公区；15.生活区。本图册适用于雄安集团所辖新建、改建、扩建的房屋建筑、市政基础设施、公路、水利等工程。前言 1 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210

3、302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang3“三实三优”精致管理要求 （1）在项目主要出入口，设置“三实三优”安全文明施工场平布置示意图，示意图需与现场目前的施工阶段相匹配。（2）现场各个区域按照场平布置示意图的要求进行布置。（3）图中主要识别出道路及各个功能区域。（4）图牌尺寸大小不小于1.2m*2.4m，在项目各出入口及项目内部关键部位设置。房建工程平面布置示意图（图片供参考，以

4、文字描述为准）20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang4“三实三优”精致管理要求 （1）在项目标段（地块）主要出入口，设置“三实三优”安全文明施工场平布置示意图，示意图需与现场目前的施工阶段相匹配。（2）现场各个区域按照场平布置示意图的要求进行布置。（3）图中主要识别出道路及各个功能区域。（4）图牌尺寸大小不小于1.2m*2.4m，在标段（地块/工区）出入口设置。房建工程平面布置示意图（图片供参考，以文字描述

5、为准）20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang5 线性工程平面布置示意图（图片供参考，以文字描述为准）“三实三优”精致管理要求 （1）在项目主要出入口，设置“三实三优”安全文明施工场平布置示意图，示意图需与现场目前的施工阶段相匹配。（2）现场各个区域按照场平布置图的要求进行布置。（3）图中主要识别出道路及各个功能区域。（4）图牌尺寸大小不小于1.2m*2.4m，在项目出入口及项目内部关键部位设置。（5）为保证

6、示意图清晰，线性工程，宜分段设置示意图。20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang6“三实三优”精致要求 （1）根据场平布置示意图，各个加工区、物料区等应进行隔离围挡封闭，围挡高度不低于1.5m，围挡样式采用本标准中规 定的栅栏装配式围挡，可设置为可拆卸或移动式。（2）各区域需制作区域平面布置示意图，示意图内容应包括责任人信息（监理、施工、工长）、内部分区示意图（堆场、加工区、施工机械等）、场地尺寸及现场管理要

7、求等内容，区域平面布置示意图应安装在隔离围挡上的明显位置。（3）区域内材料、设备及设施等需按照区域布置图的位置进行放置，并进行标识。（4）图牌尺寸大小不小于1.2m*2.4m，每个加工、物料等区域至少设置一个布置图，场地连续设置时，布置图间隔不超 过50米。区域平面布置示意图（图片供参考，以文字描述为准）20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang7“三实三优”精致要求 （1）在项目主要出入口，设置入场安全生产告

8、知牌，告知牌内容要结合项目实际确定。（2）图牌中需包含入场须知、注意事项及重大风险源内容，其中重大风险源公示宜采用可擦写方式设置。（3）现场安保人员需严格按照告知内容尽心进行入场人员管控，做好记录工作。（4）图牌尺寸大小不小于1.2m*2.4m。入场安全生产告知牌示意图（图片供参考，以文字描述为准）20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqia

9、ng20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 2-1（1）禁止标志 禁止标志牌的基本形式是白色长方形衬底，涂写红色圆形带斜杠的禁止标志，下方文字辅助标志衬底色为白色，字体为黑体字。标志牌采用镀锌铁板、PVC板或塑料板制作，禁止内容根据图标自定。（2）警告标志 警告标志牌的基本形式是白色长方形衬底，涂写黄色正三角形及黑色标志符警告标志，下方为黑框白底，黑体字；标志牌采用镀锌铁板、PVC板或塑料板制作，禁止内容根据图标自定。9

10、 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 2-1（3）指令标志 指令标志牌为白色长方形衬底，上面涂写蓝色圆形标志，标志符为白色，下方文字辅助标志衬底色为蓝色，字体为黑体字。标志牌采用镀锌铁板、PVC板 或塑料板制作，指令内容根据图标自定。（4）提示标志 提示标志牌的基本形式是绿色正方形，标志符为白色，下面为黑体字。标志牌采用镀锌铁板、PVC板或塑

11、料板制作，指令内容根据图标自定。10 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号 “三实三优”安全文明施工细则内容 实例图/示意图 备注 说明 2-2（1）施工现场大门处必须按要求设置“十牌四图”，十牌:工程概况牌、施工管理人员及监督电话牌、安全生产纪律牌、文明施工管理牌、“三清”“六好”牌、消防保卫管理牌、十项安全技术措施牌、警示佩戴安全帽牌、扬尘治理和渣土处置 责任公示牌、建设项目工伤保险和建筑工人维权

12、告示牌。四图:施工现场总平面图、安全标志平面布置图、消防布置平面图、施工现场排水网络图。（2）牌图应做到清晰、规范、整齐、美观。（3）牌图底边距地面不低于1.2M。十牌四图示意图 十牌四图实例图 11 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 2-3 基本要求：（1）施工区临时设施及平面布置方案应进行专项设计，并报监理审批；施工区临时设施及平面布置

13、方案设计应包含大门及附属设施、围挡、临时休 息区、材料堆放场等，场地布置应科学合理。（2）施工区现场设施应满足消防、防洪防涝、环境保护、施工管理、信息管理等方面要求。（3）施工道路规划宜永临结合，并要求实现人车分流，形成环形通路，保障场内交通安全。（4）施工区内除基坑开挖及围护结构施工区域外所有区域应进行场地硬化或绿化处理。（5）施工区应与办公区及生活区划分清晰，并有效分隔。（6）施工区主出入口外侧应设置“十牌四图”等项目相关标牌。（7）施工区应设置不少于一处可移动式厕所，楼层超过8层的，每8层设置一处；移动式厕所每天要安排专人负责清理，保证现场环境卫生。（8）施工现场所有设施要定期清理，保持

14、整洁，出现污损要及时修复。施工区布置示意图1 施工区布置示意图2 12 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 2-4 总体要求：工地至少设置两个大门，主出入口大门采用电动伸缩门，右侧采用一体化岗亭门禁；次出入口采用自动抬杆大门。（1）左侧伸缩门采用角钢焊接，外封装铝塑板饰面，外部纹理为乳白色大理石花纹。（2）内容：首行为项目名称，向下依次为建设

15、单位、监理单位、施工单位名称、字体统一采用仿宋。（3）伸缩门垛上项目名称总体长度建议左右两侧至少50cm的留白。（4）实名制门禁与智慧工地有效连接，采用人脸识别系统，通过闸机时留存影像资料（5）门禁出入口上方需宜设置LED显示屏便于发布信息。13 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 2-5（1）硬质装配式围挡 适用范围：主要用于房建项目外围围

16、挡，城市公园项目围挡，城市内部市政工程围挡，项目部生活区围挡，有噪音隔离需要的场所。项目临近主干道、主要通道等区域宜连续或间隔设置镂空围挡。立柱要求：围挡立柱为白色，立柱中间设置蓝色反光条，标准柱间距为3m，立柱应具备足够抗风强度。立柱宜采用方便拆卸钢桩式基础，一般不得采用现浇或砌筑基础，减少建筑垃圾的产生。宣传画要求：应选用宣传部门发布的方案，并采用现代风格的宣传画，不得擅自涂改，混搭；宣传画面居中布置。高度2.5m。材质要求：面板喷涂浅灰色防锈漆，材料应为铝、钢、铁及其他可回收材料。灯具要求：柱头设置太阳能爆闪灯具。其他要求：涉及扬尘污染的项目，应延围挡设置自动喷水降尘系统，围挡底部黄黑警

17、示条高度不低于20cm。围挡应定期清洗保持整洁，出现污损应及时更换。围挡示意图 14 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 2-6（2）栅栏装配式围挡 适用范围：主要用于项目内部各工区、标段、加工区、材料堆场等区域的隔离。高度要求：围挡高度为1.5m，可在栅栏上悬挂企业 logo。用于临边防护时，栅栏高度不低于1.2m。材质要求：固定式栅栏围挡

18、宜选用镀锌钢立柱，刷红白相间安全色，底部设置20cm踢脚板（黑黄相间安全色）。围挡实例图 15 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 2-7（3）绿网装配式围挡 适用范围：线形工程围挡，郊野项目围挡、片区外围围挡。高度要求：围挡高度为1.8m。材质要求：网片围挡采用镀锌管框架，厚度不低于1.0mm;镀锌丝塑后不小于4mm，构件进行浸塑处理。立柱

19、由焊接钢管加工而成，间距宜为3m，厚度不低于1.2mm。其他要求：绿网围挡应有足有的刚度和抗风性能，主要通道及形象要求高的部位可在绿网上设置仿真绿色草皮。绿网围挡要保证安装质量，并及时对污损部位进行清洗或更换。围挡实例图 16 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 2-8（1）施工区实行人车分流；对大型设备作业区域，通过布置栏杆、铁马、拉设警示

20、带等进行隔离。（2）场内道路设置完善的交通导引、防护设施（如临时围挡、栏杆、铁马、水马、交通筒等）及交通安全警示标志、标牌。（3）车行道路路面应按照要求进行硬化。（4）应对场区内管线进行标识或采取防护措施，防止被大型设备破坏；大型设备需横穿管线沟时，应制定管线井、沟防护方案。（5）夜间应保证场区道路照明充足。人车分流示意图 17 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实

21、例图/示意图 备注说明 2-9（1）施工现场工具、构件及材料的堆放，应按照总平面布置示意图放置，材料堆放区应使用高度不低于1.5m的工具式护栏（栅栏式）进行隔离分区。（2）各种材料、构件堆放应按照类和分规格堆放，并设置明显标志。（3）钢材及钢筋半成品堆放高度不得大于1.2m。模板、木方等堆放高度不得大于1.5m。砌体材料堆放高度不得大于1.8m。（4）材料堆放需稳固可靠，不得依靠施工围挡、临建板房；不得堆放在基坑周边临空处、基坑支撑梁上等有安全隐患的位置。（5）堆场地面硬化、平整，有排水措施；设告示牌及警示标识。（6）塔吊堆场立放时，采用钢丝绳将支撑标准节顶部四角固定；卧放时，标准节间、标准节

22、与地面之间设置木枋，不超过2节，且高度5m；吊运绑钩及取钩前，设置垂直爬梯，方便人员上下；堆放边缘距离防护栏杆净距2m，设警示牌。堆场围护示意图 模板存放堆场示意图 18 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210

23、302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-1(1）施工现场临边防护应采用标准化定型式防护，防护的类型有网片式和格栅式两种，临边防护应保证基础牢固。(2）格栅式防护栏外框采用30 x30 x2.5mm方钢,每片高1200mm,宽1900mm,下部内外两侧加200mm高钢板作为挡脚板，格栅立杆间距125mm。网片式示意图 格栅式示意图 20 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302

24、caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-1 (3)网片式防护栏外框采用30 x30 x2.5mm方钢,每片高1200mm,宽1900mm,下部内外两侧加200mm高钢板作为挡脚板,中间采用钢板网,钢丝直径或截面不小于2mm,网孔边长不大于20mm。(4)立柱采用40 x40 x2.5mm方钢在上下两端250mm处各焊接50 x50 x6mm的耳板,立杆统一使用坚向长孔耳板,横向围栏统一使用横向长孔耳板,两道连接板采用10mm螺栓固定连接。楼层临边防护示意图 21 20210302caoguoqiang20210302caoguoqiang202

25、10302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-2(1)洞口防护短边尺寸1500mm 采用6150mm单层双向钢筋作为防护网,网格间距200mm，在混凝土浇筑前预设于模板内。模板拆除后,在洞口上部采用硬质材料封闭,并穿孔用铁丝绑扎于预留钢筋上,或者锯出相当长度的木枋卡固在洞口内,然后将硬质盖板用铁钉钉在木枋上,作为硬质防护。盖板四周要求顺直,刷警示漆。当洞口安装管线时,可切割相应尺寸的钢筋网片,余留部分作为安装阶段的防护措施。施工

26、过程中可对临边及洞口防护统一进行编号,并在楼层内设置布置图,以方便管理。混凝土浇筑前 管道安装前 模板拆除后 22 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-2(2)洞口防护(1500mm)采用6150mm单层双向钢筋作为防护网,网格间距200mm，在混凝土浇筑前预设于模板内。洞口四周搭设工具式防护栏杆(采取三道栏杆形式,立杆高度1200mm,

27、下道栏杆离地200mm),中道栏杆离地600mm,上道栏杆离地1200mm,下口设置200mm挡脚板并张挂水平安全 网。防护栏杆距离洞口边不得小于200mm。洞口防护(1500mm)23 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-2(3)人工挖孔桩桩口安全防护 桩(井)开挖深度超过2000mm时,必须搭设临边防护，临边防护高度不得低于1200m

28、m，同时在桩口设置半圆盖板进行覆盖。半圆防护杆件宜采用钢筋等硬质刚性材料制作，其水平横杆不得少于2道，竖向立杆不得少于4道且竖向立杆间距不得大于500mm；且 杆件之间空隙应采用密网封堵。采用钢筋制作横杆及立杆，其横杆直径不得低于10mm，立杆直径不得低于20mm。半圆防护必须牢固可靠。半圆盖板尺寸大于桩(井)口300mm。人工挖孔桩半圆防护、半圆盖板示意图 24 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号

29、“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-2(4)后浇带防护 后浇带上用模板全封闭隔离。两侧设砂浆挡水坎,挡水坎应平直美观。板面刷警示漆。后浇带防护示意图 25 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-2 (5)电梯井防护 电梯井口防护材质同楼层临边防护，应采用网片式或格栅式 两种类型。防护栏高为1500mm,宽度根据现

30、场实际情况确定。在防护门上口两端设置16钢筋作为翻转轴,以使门上下翻转。在防护门底部安装不低于200mm高踢脚板,防护门外侧张挂“当心坠落”安全警示牌。安装电梯之前电梯门采取满封封闭式防护，经验收合格后履 行移交手续。超长电梯井防护应采用网片式和格栅式两种类型，高度不低 于1500mm。电梯井、风井等内部的水平防护，要求在施工作业层张挂水平安全兜网，施工作业层以下应隔层且不大于10米设置一道硬质水平防护。格栅式示意图 网片式示意图 26 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang202

31、10302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-2(6)竖向洞口防护 对于剪力墙结构,楼层竖向洞口高度低于800mm的临边可以采用8号立柱作为横杆进行防护,其端部采用专用连接件进行固定。剪力墙结构竖向洞口防护 27 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3

32、-3(1)钢管垂直通道防护 通道采用483.5钢管搭设，立杆、小横杆、大横杆之间的连接均按要求采用相应的直角扣件、对接扣件及回转扣件。通道正立面、侧立面长度及高度由底 至顶连续设置剪刀撑,剪刀撑斜杆与地面的夹角为4560。外立杆,水平杆表面刷黄色油 漆,剪刀撑、防护栏杆均刷黄黑相间油漆警示色。相邻两跑坡段间设置转接休息平台，斜道两侧应设置踢脚板和双道防护栏杆。踢脚板高度200mm,栏杆和踢脚板表面刷红白警示 色。施工楼梯立面示意图 施工楼梯实例图 28 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguo

33、qiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-3(2)工具式垂直通道防护 工具式竖向安全通道适用于:施工场地狭小边坡较陡或垂直支护的基坑、上下主体商铺楼层之间、桥梁施工等场所。通道每个标准节大小及构造可根据实际场地和需要,设置单跑或双跑楼梯及体息平台,楼体侧边设置防护栏杆,四周采用型钢及钢板网进行防护,标准节之间通过螺栓连接,每间隔一个标准节设置连墙措施,与基坑可靠连接。除工具化通道之外也可使用钢管搭设“之”字形安全通道,基坑与主体施工阶段上下作业面条件困难时，必须要在方案中对专项通道明

34、确进行要求和设计。工具式垂直通道防护 29 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-3(3)工具式爬梯 用于边坡与地面夹角小于60度的基坑,或上下主体作业面处。工具组装式由梁梯、踏板、立杆、横杆、及转换平台组成。两侧设置防护栏杆,立杆间距2000mm;上、下横杆高度分别为1200mm和600mm。梁梯选用不小于12号槽钢;踏板选用4mm厚花纹

35、钢板,踏步外沿设螺纹钢防滑条,踏板与梯梁采用螺栓连接。立杆、横杆均选用48钢管。转換平台选用4mm厚花纹钢板,设置高200mm踢脚板。斜向爬梯通道也可使用钢管搭设“一字型”通道,宽度不应小于1000mm,高度大于6000mm时应设休息平台。工具式爬梯示意图 30 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-3 (4)安全通道 下层作业的位置，必须

36、处于依上层高度确定的可能坠落范围半径以外。不符合以上条件时，必须搭设安全通道或防护棚。搭设在塔吊回转半径和建筑物周边的安全通道必须设置双层硬质防护。通道地面需硬化,宜选用砼地面。立柱与地面连接方式使用埋件或增强型膨胀螺栓固定连接。通道顶部应张挂安全警示标识和安全宣传用语的横幅。安全通道两侧需悬挂2000mm高的宣传横幅。进入主楼或地下室的安全通道,必须设置在便于通行的位置。安全通道示意图 安全通道实例图 31 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqia

37、ng20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-3 (5)安全通道细部具体做法 桁架除主梁,全部采用50 x150mm方钢。桁架主梁采用150 x150mm方钢。顶铺0.5mm厚压型钢板。上层檩条上设置20 x20mm网孔钢板网。下层檩条上方铺设脚手板、竹挑板或钢筋网片。下层檩条上铺设0.5mm厚压型钢板作为吊顶;檩条为40 x40方钢。立柱与桁架各焊接一片250 x250 x10mm耳板,以M12螺栓 连接。立柱为150 x150mm方钢。安全通道节点示意图 32 20210302caoguoqiang20210302caoguo

38、qiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-4 (1)工具式悬挑外挑网 工具式悬挑外挑网,尺寸为1500mmx3000mm,周边及中间框架采用50 x50 x3mm方钢作为主框架,中间使用孔径不大于10mm的钢板,钢板厚度不小于2mm。两侧使用耳板栓接,外沿组装20mm高挡脚板。标准件底部焊接两根不低于200mm长的普通钢管,钢管与方钢满焊,位置如图,使用直角扣件与外架大横杆相连接,中间的横梁预留2个拉结钢丝绳

39、拉孔,拉结在主体预理环上,钢丝绳直径不应小于9mm,外挑网搭设时应外高内低,水平 夹角应控制在10度-15度。外架大转角处可使用两个倒置的梯形拼接。使用工具外挑网时应每段悬挑架设置一道,错开主节点,在悬挑脚手架基础向上的第二道横杆设置,单独编制施工方案,并在悬挑脚手施工方案中考虑自重计算。工具式悬挑外挑网 33 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注

40、说明 3-5 (1)工具式移动操作平台 移动式操作平台应使用组装式或工具式操作平台。移动式操作平台的轮子与平台的接合处应牢固可靠,必须有锁死装置。操作平台可采用门架部件组装,作业面满铺脚手板,根据实际层高需要设置防倾覆措施。操作平台四周按临边作业要求设置不低于1200mm防护栏杆,防护栏杆底部设置不小于200mm高挡脚板,并布置登高扶梯。移动式操作平台示意图 34 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号

41、“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-5(2)扣件式移动式操作平台 高空作业应有安全防护措施。简易门字架、人字梯和靠墙单梯仅限于2000mm以下使用；木制马凳仅限于1000mm以下使用；2000mm（含2000mm）以上的高空作业须有安全稳固的操作平台，平台须安装安全牢固的防护栏杆和牢固的安全带挂设点。移动式操作平台的面积不宜超过10，高度不宜超过5000mm，高宽比不应大于2，施工荷载不应超过1.5kN/，平台与轮子的结合处应牢固可靠，立杆底端离地面高度不超过80mm，平台工作时轮子应制动可靠。操作平台可采用48钢管以扣件连接，也可采用铝合金材质组装的成品移动操作架

42、（应有生产厂家提供的合格证），不应采用门架或承插式钢管脚手架组装。平台的次梁间距不大于 800mm，台面满铺脚手板；操作平台四周按临边作业要求设置防护栏杆，并布置登高扶梯。扣件式操作平台示意图 35 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-5（3）铝合金可折合式工作台 2000mm（含2000mm）以上的高空作业须有安全稳固的操作平台，平台在

43、高空作业应有安全牢固的防护栏杆和牢固的安全带挂设点。平台工作高度可调整，带刹车式脚轮，方便移动，平台工作时轮子应制动可靠。平台要有直爬梯及可开囗式平台踏板。平台宽度不小于750mm，高度不大于2500mm，可用在狭窄场所。操作平台四周按临边作业要求设置防护栏杆，并布置登高扶梯，用于户内户外的高空作业和狭窄场所。铝合金可折合式工作台 36 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则

44、内容 实例图/示意图 备注说明 3-5（4）铝合金塔式脚手架 平台宽度不小于750mm，高度不大于5000mm，平台工作时轮 子应制动可靠。移动式操作平台的面积不宜超过10，高度不宜超过 5000mm，应设有伸缩斜撑，防止翻倒。可调整平台工作高度，带刹车式脚轮，方便移动，平台工作时轮子应制动可靠。2000mm（含2000mm）以上的高空作业须有安全稳固的操作 平台，平台须安装安全牢固的防护栏杆和牢固的安全带挂设点。操作平台四周按临边作业要求设置防护栏杆，并布置登高扶梯，用于户内户外的高空作业。铝合金塔式脚手架 37 20210302caoguoqiang20210302caoguoqiang2

45、0210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-5（5）玻璃纤维围栏工作平台梯 平台的跨脚间距不大于3000mm，台面满铺脚手板。操作平台四周按临边作业要求设置防护栏杆，并布置登高扶梯。平台宽度不小于750mm，高度不大于3000mm，伸缩脚可调，便于不平整的地方使用，可用于狭窄空间。组合式围栏可随着工作的需要而变化。2000mm（含2000mm）以上的高空作业须有安全稳固的操作平台，平台须安装安全牢固的防护栏杆和牢固的安全带

46、挂设点。玻璃纤维围栏工作平台梯 38 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-5（6）玻璃纤维栏平台 平台的接合处应牢固可靠,必须有锁死装置。平台可用于狭窄的地方，高度不超过3m。平台要配有踢脚板，及外加斜撑（多支脚），保障安全 性能。平台上方设置安全围网，防止工作时工具跌出梯外。平台要具有良好的绝缘性能。玻璃纤维栏平台 39 2021030

47、2caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-5（7）玻璃纤维双节伸缩梯 梯子的接合处应牢固可靠,必须有锁死装置。伸延高度最小4m，最大不超过9m，可用于狭窄的地方及各类外墙维修。梯子强度高，要有锁定装置，保障安全性能。梯子要配置防滑垫，有良好的绝缘性能。玻璃纤维双节伸缩梯 40 20210302caoguoqiang20210302caoguoqiang202

48、10302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 3-5（8）铝合金扶手梯 重量经，便于搬动，带有扶手设计，易于收纳。可用于户内狭窄的地方，高度不超过2.5m梯子的接合处应牢固可靠,必须有锁死装置。梯子强度高，要有锁定装置，保障安全性能。梯子要配置防滑垫，有良好的绝缘性能。铝合金扶手梯 41 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqi

49、ang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 4-1（1）基础与预埋 塔式起重机底座板基础表面应平整、强度不得有削弱，预埋螺栓、预埋支腿、预埋节等应与安装方案一一致。塔式起重机基础混凝土的强度应为C35以上，塔式起重机基础混凝土应做强度试压，待达到说明书要求的90%强度时

50、，方可进行上部结构安装。预埋螺栓加钢垫板示意图 预埋支腿示意图 预埋节示意图 43 20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang20210302caoguoqiang序号“三实三优”安全文明施工细则内容 实例图/示意图 备注说明 4-1（2）塔身防护 塔式起重机基础围护墙埋深超过1200mm时宜采用钢筋混凝土挡墙，基础不得积水，应有可靠的排水措施，在基础附近不得随意开挖。自由高度塔吊的塔身与现浇板预留洞口四周的间距不得小于500mm。地下室及板面各层
