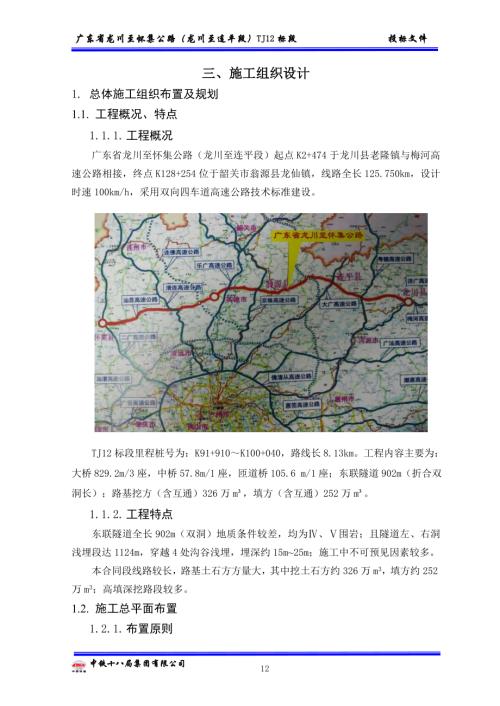

1、广东省龙川至怀集公路（龙川至连平段）TJ12标段 投标文件三、施工组织设计1. 总体施工组织布置及规划1.1. 工程概况、特点1.1.1. 工程概况广东省龙川至怀集公路（龙川至连平段）起点K2+474于龙川县老隆镇与梅河高速公路相接，终点K128+254位于韶关市翁源县龙仙镇，线路全长125.750km，设计时速100km/h，采用双向四车道高速公路技术标准建设。TJ12标段里程桩号为：K91+910K100+040，路线长8.13km。工程内容主要为：大桥829.2m/3座，中桥57.8m/1座，匝道桥105.6 m/1座；东联隧道902m（折合双洞长）；路基挖方（含互通）326万m，填方（

2、含互通）252万m。1.1.2. 工程特点东联隧道全长902m（双洞）地质条件较差，均为、围岩；且隧道左、右洞浅埋段达1124m，穿越4处沟谷浅埋，埋深约15m25m；施工中不可预见因素较多。本合同段线路较长，路基土石方方量大，其中挖土石方约326万m3，填方约252万m3；高填深挖路段较多。1.2. 施工总平面布置1.2.1. 布置原则临时设施用地按“便于施工管理、节省用地、减少征地”的原则选择。场区规划布局合理，施工区和非施工区分开，适应生产组织需要及周边环境的需要；临建按照招标文件的相关规定进行布置。施工道路沿线路走向修建，确保材料调运方便，减少二次搬运，满足施工要求。符合安全生产、保安

3、防火和文明生产的规定和要求。1.2.2. 施工总平面布置图详见附表五 施工总平面图。1.3. 临建设施标准化建设1.3.1. 项目驻地标准化驻地建设按照广东省交通厅广东省高速公路建设标准化管理规定（试行）（粤交基2010435号）、“关于印发广东省高速公路建设标准化管理指南（试行）的通知”（粤交基20101375号）、“高速公路施工标准化活动实施方案”及交通运输部高速公路施工标准化技术指南的要求进行工地建设标准化管理。项目驻地内道路和停车区路面硬化均采用水泥砼路面，并做好排水措施；房屋采用自建活动板房，房屋安全、耐用、防火，且满足工作、生活要求。包括办公室、会议室、职工宿舍、试验室、厨房、浴室

4、、保安岗、仓库、停车棚。驻地场地内绿化不小于30%，采用树木、乔木、花木和草坪搭配。项目办公区、生活区及车辆、机具停放区等功能设置科学合理，分区设置。办公区、生活区布置示意图XXXX项目经理部大门示意图1.3.2. 试验室建设标准化试验室内仪器设备布局合理，并根据需要砌筑牢固平整的试验操作台。试验人员佩胸卡作业，持证上岗，规范操作，记录清晰，试验室（含标养室）、办公室以及职工宿舍等的平面位置。工地试验室1.3.3. 砼拌和站标准化搅拌站面积根据生产能力确定，且必须满足材料存放和节间备料的需要。根据本标段现场情况，拟设置3座砼拌和站，拌和能力每座为120m3/h。拌合楼按全封闭设置，减少或防止灰

5、尘污染空气，拌合场料棚采用钢结构搭设顶棚。搅拌站拌合设备采用质量法自动计量，水、减水剂计量采用全自动电子称量法计量，保证工作的连续性、自动性，电脑控制且具备打印功能。搅拌站修建围墙封闭；场地使用C20及以上标号砼硬化，厚度不小于20cm；进、出搅拌站便道采用20cm厚C25砼硬化，非作业区铺设草皮。砼拌和站1.3.4. 钢筋加工场标准化根据现场桥隧结构物分布，设置钢筋加工场。场内设钢筋下料区、加工制作区、原料堆放区、半成品堆放区。加工场修建围墙封闭管理，场地使用20cm 厚C20砼硬化；采用钢结构搭设加工棚。加工场配备钢筋加工成套设备。钢筋、钢绞线等钢材分类存放在仓库或防雨棚内，堆放过程中垫高

6、不小于30cm。标准化钢筋加工区布设图1.3.5. 预制场建设标准化本标段拟设置综合预制场1处，占地面积7000m2。预制场设置办公生活区、材料堆放区、钢筋加工区、砼拌制区、预制区、存梁区等。各施工区域布置合理，场地占地面积满足施工需要。预制场台座基础采用框架式基础，台座采用C30钢筋砼现浇，预制梁底板须采用不锈钢板；台座横向做成水平，纵向按设计预设反拱。作业区使用20cm厚C20砼硬化，存梁区地面压实后铺设10cm石屑，场内运输便道采用不少于20cm厚C25砼硬化。预制区设置移动钢筋棚、自动喷淋养护设备。1.3.6. 施工便道标准化结合地形、地物和现有生活、生产设施，充分利用现有道路，尽量避

7、免对当地居民生活造成困扰，本标段新建便道9.04km，新建钢便桥3座，总长55m。通往项目部驻地、拌合站、预制场及钢筋加工场大门口前300m便道宽度宽6m，并用20cm厚水泥砼硬化。沿便道两侧插设彩虹旗，并设置道路指示牌、结构物简介牌、企业宣传牌等安排专人养护，确保便道雨天无泥泞，晴天无扬尘。临时便道1.3.7. 临时用电与当地电力部门协商，主要利用当地电网供电。同时配备柴油发电机作为备用电源，防止电网停电或电网供电不足，保证施工的正常进行。供电设置见表1-1。表1-1 施工供电设置一览表名称规格位 置数量备 注变压器500KVAK92+9201东联隧道进口变压器630KVAK94+8001莲

8、塘大桥附近变压器500KVAK97+1002连平西互通主线桥附近变压器500KVAK99+3001塘面大桥附近发电机组350kw预制场、隧道洞口3备用电源1.3.8. 临时用水本标段线路水网发达，水量充足，水质纯净，安全，对混凝土无腐蚀性，满足施工用水需要。生活用水利用当地居民饮用水源，在生活区设置蓄水池，经净化、消毒，化验合格后使用。1.3.9. 施工通讯项目经理部、各施工队配置无线通讯设备，同时配备电脑，接入网络，以便对外、对内联络。施工队内部各工地之间采用无线对讲及移动电话的联络方式。1.3.10. 计算机系统及监控系统配置在本项目我公司将建立一座计算机网络管理工作站，配备专门的计算机应

9、用人员及与业主计算机系统相适应的计算机软硬件设备配置，确保承建各方通过计算机网络对工程建设进行全程动态管理和实时监控。1.3.11. 火工品库火工品库具体位置与当地公安部门联系后确定。1.3.12. 污水处理设施在生产、生活区设置生产、生活垃圾回收站，定期清理垃圾。在生产、生活区修建污水净化池，对施工生产、生活产生的污水进行净化处理。在拌和站及各生活区设废水处理池，废水经过净化处理达到污水综合排放标准规定后排放。厕所污水通过集中独立管道，进入化粪池，封闭处理。1.4. 总体目标1.4.1. 质量目标标段工程交工验收的质量评定：合格且评分90分以上；竣工验收的质量评定：优良（评分90分以上）。1

10、.4.2. 安全生产目标控制一般安全生产责任事故，确保无较大及以上安全生产责任事故发生，争创平安工地。1.4.3. 工期目标暂定17个月，暂定开工日期为2015年6月1日。具体开工日期以监理工程师签发的开工令为准。1.4.4. 文明施工目标实行工程项目标准化、精细化管理，推行“双标”管理，创“优质精品工程”。1.5. 施工组织机构及施工队伍安排1.5.1. 施工组织机构按项目法组建项目经理部，全面负责本标段工程的施工组织管理工作。为安全、优质、按期完成施工任务，本着精干、高效的原则，项目经理部分别配备项目经理、项目总工程师，且由有丰富的公路施工经验、专业技术和管理能力的人员承担。根据标准化管理

11、，项目经理部下设九个部室分别负责本标段工程项目的行政管理、安全、环境保护、财务、施工技术、监控量测与施工测量放样、质量、计划、物资设备保障、材料试验与检验等工作。施工组织管理机构见图1-1。安全总监项目副经理工程技术部（含测量室）隧道施工二队路基综合施工二队桥涵施工一队项目经理广东省龙川至怀集公路（龙川至连平段）土建工程TJ12标段项目经理部项目总工程师安全管理部物资设备部财务部中心试验室路基综合施工一队综合办公室综合预制场计划统计部质量管理部环境保护部隧道施工一队桥涵施工二队拌合站砼生产运输队路基综合施工三队图1-1 施工组织管理机构图1.5.2. 施工队伍配置及施工任务划分施工队伍配置及施

12、工任务划分见表1-2。表1-2 施工队伍配置及施工任务划分表序号施工队伍安排人数施工任务、区段划分1路基综合施工一队120负责标段起点至DK96+000段路基、排水、防护等工程施工2路基综合施工二队120负责DK96+000至DK98+000段路基、排水、防护等工程施工3路基综合施工三队120负责DK98+000至标段终点路基、排水、防护等工程施工4桥涵施工一队150负责标段起点至DK97+000段桥涵及其附属工程施工5桥涵施工二队160负责DK97+000至标段终点段桥涵及其附属工程施工6隧道施工一队180负责东联隧道左、右线龙川端洞口工作面开挖、支护、衬砌、附属工程等所有工序施工7隧道施工

13、二队180负责东联隧道左、右线怀集端洞口工作面开挖、支护、衬砌、附属工程等所有工序施工8综合预制场180负责本标段所有预制构件的预制与安装施工9拌合站砼生产运输队120负责本标段所有砼的生产与运输合计13301.6. 各分项工程施工安排1.6.1. 路基工程施工安排本标段路基工程安排3个路基综合施工队，施工准备完成后，首先安排地基处理、与路基相接的桥台施工，为路基填筑创造条件。为保证施工进度，地基处理全面展开，路基填筑紧跟地基处理进行。路基施工顺序：施工准备清表和地基处理分层填筑摊铺整平洒水机械碾压检验签证路床整修整理验收。1.6.2. 桥梁工程施工安排本标段桥梁工程安排2个桥涵施工队和1个综

14、合预制场负责施工，桥梁施工先两端桥台、后中间墩，先桥梁主体、后附属的顺序组织施工。施工顺序：桩基础承台（系梁）墩台身梁体预制、架设桥面系。1.6.3. 涵洞工程施工安排本标段涵洞工程由2个桥涵施工队负责施工。施工顺序：测量放线基础开挖基底检测基础施工涵台身施工盖板预制、吊装出入口施工。1.6.4. 隧道工程施工安排本标段隧道安排2个隧道施工队负责施工。施工顺序：施工准备施作洞口防排水系统明洞开挖施作超前支护体系暗洞开挖、施作初期支护体系仰拱施工防排水施工洞身衬砌洞内排水及路面施工洞内装饰施工。1.7. 人员上场计划我单位接到中标通知书后，5天内由项目经理带领有关人员组成先遣组进入现场开展工作。

15、其他人员根据路途远近，选择适宜的交通工具，在3天后到达现场。1.8. 设备、材料运输方法内埠调配的自行机械设备直接进入工地，其他设备采用汽车运输方式运送到工地。外埠调配的机械设备采用火车运至河源市，然后采用汽车运输至工地。本工程所需钢材、水泥等主要材料由业主统一供应；砂、碎石、片石材料等，采用当地料源，汽车运到工地。2. 主要工程项目的施工方案、方法与技术措施2.1. 路基工程本标段路基挖土石方326.34万m3，填方241.67万m3，结构物台背回填石屑273.3m3；锥坡及台前溜坡填土22236.9m3，利用隧道弃碴填筑94411m3。特殊路基处理、防护及排水工程。2.1.1. 路堑开挖路

16、堑开挖采用“横向分层、纵向分段，两端同步、阶梯掘进”的方式施工，运碴通道与掘进工作面妥善安排，做到运碴、排水、挖掘互不干扰，以确保开挖顺利进行。深挖路堑施工坚持“分级开挖、分级支护”的原则，自上而下进行，开挖一级，加固防护一级。路堑开挖2.1.1.1. 土方开挖土方开挖采用机械化施工，流水作业，并根据现场情况，采用适宜的施工机械，一般情况时采用推土机推土，配合装载机装土、自卸汽车运输，或由挖掘机取土，自卸汽车运输。施工时分段进行，每段自上而下分层开挖，并及时用人工配合挖掘机整刷边坡，对不便机械施工的并行地段，采用人力施工。2.1.1.2. 石方开挖施工流程见图2-1。爆破效果反馈边坡支护施工放

17、样布孔、钻孔装药联网爆破爆破设计出渣运输边坡修整下一循环地质描述不合格合格验孔图2-1 石方开挖施工流程图（1）开挖方法开挖方法根据岩石的工程地质分类，岩石的风化程度和节理发育程度等确定。软石和强风化岩石，凡能用机械直接开挖的，直接用机械开挖，不能用机械或人工开挖的，采用小台阶爆破法开挖，爆破施工前做好防飞石的安全防护措施。（2）爆破方法拟采用纵向小台阶炮眼控制爆破为主，机械破碎为辅，边坡采用光面爆破和多层防护的综合爆破方案。小台阶炮眼爆破以浅孔爆破法施工为主，大型机械配合装碴，实现机械化快速施工。钻孔深度为35m，梅花形布置，用塑料导爆管起爆，炮孔布置见图2-2。图2-2 浅孔爆破炮孔布置图

18、预留光爆层见图2-3。图2-3 预留光爆层示意图2.1.2. 路基填筑2.1.2.1. 施工方案路基填筑采用分段、分层、水平填筑法，机械化作业，按照“四区段、八流程”的作业程序组织施工，见图2-4。八流程四区段填筑区段平整区段碾压区段检验区段施工准备基底处理路床整修分层填筑摊铺整平洒水或晾晒机械碾压检验签证图2-4 “四区段”“八流程”示意图2.1.2.2. 施工工艺施工工艺流程见图2-5。填料选定与试验推 土 机 摊 平平 地 机 整 平碾 压检 测路 基 成 型基 底 检 测填料分层填筑测量下层填土中线及边线检查摊铺厚度洒水或晾晒做好检查记录签证路基沉降观测填筑前基底处理施 工 准 备图2

19、-5 路基填筑施工工艺流程图2.1.2.3. 土方填筑（1）施工放样：按图纸放出路基中线、坡脚、边沟等位置。 （2）基底处理：按设计及技术规范要求对基底进行认真处理，基底清理完后进行原地面压实，若达不到压实标准，采取合格材料回填，压实至规定的压实度。（3）摊铺：摊铺采用推土机初平，平地机精平。平整时先两侧后中间，中间稍高，形成向两侧的横向排水坡；松铺层的厚度按路堤试验段确定的数据进行。（4）碾压：上料摊铺平整后即开始碾压。依照试验段确定的压实参数和压实机械型号，控制压实的遍数和速度；碾压时按先两侧后中间，先慢后快，先静压后振压的施工操作程序进行；碾压轮迹重叠不少于40cm，各区段纵向搭接长度不

20、少于2m。填层接近路基设计标高时，加强测量工作，以保证完工后的路基顶面宽度、高程、平整度符合设计及规范要求。（5）检测：采用核子密度仪法配合灌砂法检测路基压实度。 路堤填筑2.1.2.4. 石方填筑（1）填料要求填石路堤采用不易风化的路堑弃碴或隧道弃碴填筑，强风化岩石及浸水后易崩解的岩石不用于填筑路基。部分路段底部采用中硬岩填筑。（2）摊铺填石路堤采用水平分层填筑、分层压实的施工方法，分层铺填厚度根据压实机械的类型、组合方式、压实遍数等，通过修筑试验路段确定。每松铺层的厚度不大于0.5m，最后一层铺筑厚度不大于40cm。施工时安排好石料的运输路线，有专人指挥，按水平分层进行填筑，先低后高，先两

21、侧后中间卸料，并用大型推土机推平，个别不平处人工配合用小石块、石屑找平。当石块间的空隙较大时，可在填石层表面扫入石屑、石渣或中粗砂，并用压力水冲入下部，反复数次，将孔隙填满。粒径大于25cm的石料，大面向下，小面向上摆放平稳，再用小石块找平、石屑塞缝，最后压实。过渡层填料最大粒径小于15cm。（3）碾压石方路堤压实作业遵循先轻后重的原则，先用250KN轮式振动压路机稳压2遍，再用激振力400KN以上的振动压路机复压68遍。（4）检测填石路堤的压实质量采用施工参数（压实功率、碾压速度、压实遍数、铺筑层厚等）与压实质量检测联合控制。压实质量采用压实沉降差或孔隙率进行检测，孔隙率的检测采用水袋法进行

22、，并满足路基设计和施工规范要求。2.1.3. 结构物台背回填结构物台背回填时，其结构的圬工强度应达到规范要求。回填采用透水性填料，从原地面起水平分层填筑。涵洞两侧的填筑与压实对称同时进行。2.1.4. 特殊地区路基处理本标段特殊路基处理主要是软土地基处理。水田、鱼塘或冲沟凹地路段挖除表层软弱土层，换填隧道洞渣或开挖石渣透水材料至原地面。分层填筑，分层压实。2.1.5. 高填深挖路基对填方高度大于12m的路堤，采用冲击碾压或液压夯实等工艺方法对路基进行补强处理。对于土质边坡不得采用爆破施工，特殊情况时，靠边坡3m以内禁止采用炸药爆破；对于石质边坡，采用光面爆破或者预裂爆破施工工艺。2.1.6.

23、陡坡路堤和填挖交界对纵、横向填挖交界处、天然地面横坡陡于1:5，按照设计要求在原地表开挖台阶并加筋，并按要求填筑压实。2.1.7. 排水工程本标段排水工程包括边沟、排水沟、截水沟、急流槽、盲（渗）沟、路基排水管等。（1）沟槽采用人工配合挖掘机开挖。开挖前先进行施工测量，按图纸确定的位置及尺寸准确放样，基底经监理工程师检查合格后方可进行沟体圬工施工。（2）浆砌片石、预制块砌筑采用挂线人工砌筑，砌缝砂浆饱满，咬扣紧密，勾缝平顺密实，沟身不漏水。沟底平整，边沟与纵向排水沟或原地面自然沟、渠相衔接，保证排水通畅。2.1.8. 防护工程本标段路基防护工程主要有：植物护坡、浆砌片石护坡、挡土墙、预应力锚索

24、框架梁、锚杆框架梁加固等。植物护坡根据设计文件采用适应当地土壤和气候条件的草、树种，在湿度、温度较大的季节播种。采用机械液压喷播方式施工。浆砌片石护坡、人字形骨架植草、预制空心六棱块护坡采用人工挂线砌筑。挡土墙采用间隔分段跳槽式开挖，人工辅助机械开挖基础，组合钢模板，钢管架支撑，砼人工入模，机械振捣。锚杆采用凿岩机钻孔，锚索采用潜孔钻机钻孔。砼格梁采用钢模板，现浇施工。2.1.9. 施工监测高填方、高路堑边坡以及挡墙路段采用施工监测、信息化动态设计方法，及时对原设计进行校核、修改和补充。2.2. 路面工程本标段路面工程主要为改路路面。结构型式为：碎石基层、水泥砼面板、泥结碎石面层。碎石基层选取

25、质量合格、级配符合设计要求的碎石，人工配合机械摊铺整平，振动压路机碾压成型。水泥砼面板砼采用集中拌合，输送车运输，滑模摊铺机施工。泥结碎石面层选取质量合格、级配符合设计要求的碎石，强制式拌合机拌合，人工配合机械摊铺整平，振动压路机碾压成型。2.3. 桥梁工程本标段桥梁见表2-1。表2-1 桥梁工程一览表序号中心桩号桥名孔数-孔径（孔-m）全长（m）结构类型上部结构下部结构1右K94+864.5莲塘大桥1530456.4预应力砼小箱梁柱式墩、柱式台、肋板台、桩基础左ZK94+870.015302K97+176连平西互通主线桥22557.8预应力砼小箱梁柱式墩、柱式台、桩基础3右K99+240.0

26、塘面大桥830246.4预应力砼小箱梁柱式墩、柱式台、桩基础左ZK99+240.08304右K99+949.0横岗大桥430126.4预应力砼小箱梁柱式墩、柱式台、肋板台、桩基础左ZK99+949.04305AK1+198.306A匝道桥425105.6预应力砼小箱梁柱式墩、柱式台、桩基础2.3.1. 桩基础（1）施工工艺施工工艺见图2-6。定桩位施工准备测量放样下导管第二次清孔测沉淤放隔水球浇灌混凝土成 桩钻机定位钻孔 成孔第一次清孔测孔深、沉淤下钢筋笼制作钢筋笼泥浆循环泥浆处理泥浆外运埋设钢护筒图2-6 灌注桩施工工艺流程图（2）场地准备有水桩位采用围堰筑岛；桩位无水时，清除现场杂物，将桩

27、基位置整平夯实；场地为陡坡时，用枕木搭设工作平台。（3）泥浆制备选用粘性土造浆，泥浆的比重、粘度、含砂率、胶体率、失水量、静切力、酸碱度等指标符合地层护壁要求，泥浆试验完成后，填写泥浆试验记录表。（4）埋设护筒孔口护筒采用钢板制作，内径比桩径大200400mm，根据桩位现场情况决定护筒长度。护筒底部与土层相接处用粘土夯实。（5）钻机就位钻机就位时用方木垫平，将钻头中心线对准桩孔中心，误差控制在20mm以内。（6）钻孔开始时用低档慢速钻进，使护筒底部产生较坚固的泥皮护壁，钻至护筒底部1m以后，根据不同的地质情况确定合适的进尺和转速。桩孔钻至设计标高后，对成孔的孔径、孔深和倾斜度等进行检查，满足设

28、计要求后，提请监理工程师检查认可，填写终孔检查记录。如遇有溶洞的桩位，按设计要求采用钢护筒施工法。（7）第一次清孔拟采用换浆法和抽浆法两种方法配合进行。孔底沉淀土厚度等指标不大于规定值时，即可终止清孔。（8）钢筋笼制作安装钢筋笼在现场钢筋加工场加工制作，同时按要求安装声测管，吊车起吊就位。为保证起吊时钢筋骨架不变形，采用两点吊。吊放时注意不能碰撞孔壁，防止坍孔，并防止泥土等杂物带入孔内。（9）导管安装导管用300mm无缝钢管制作，导管采用装有垫圈的法兰盘连接。使用前对导管进行水密、承压和接头抗拉试验。（10）第二次清孔钢筋笼及导管就位后进行第二次清孔。清孔方法采用抽浆法，清孔完成后，立即浇筑水

29、下砼（11）灌注水下砼采用砼输送泵灌注水下砼，由泵送进料斗，连续灌注，随灌随提升导管，同时用一台吊车配合钻架吊放、拆卸导管。灌注的桩顶标高应比设计高0.51.0m，多余部分在接桩前凿除。导管法灌注水下砼施工程序见图2-7。图2-7 导管法灌注水下砼程序图桩基施工2.3.2. 承台、系梁承台、底系梁施工工艺流程见图2-8。砼在拌和站集中拌和，砼搅拌运输车运输，砼输送泵泵送砼，分层浇筑，插入式振动器振捣。测设基坑位置、标高挖掘机开挖凿除桩头检测桩基基底处理绑扎钢筋安装模板灌筑砼与墩台身接缝处理基坑防护制作砼试件集水井法抽水砼拌制、输送图2-8 承台、底系梁施工工艺流程图承台、系梁施工2.3.3.

30、墩台身桥墩、台全部采用拼装式钢模板，钢筋就地绑扎。砼在拌合站集中拌和，砼搅拌运输车运输，泵送或吊车提升砼入模。柱式墩施工工艺流程见图2-9。做试块、测坍落度基础顶部清理立墩身模板吊装托盘、顶帽钢筋模板检测泵送砼灌注墩身砼墩身砼养生验 收专人负责拆除模板浇筑剩余砼测量划线、绑扎钢筋图2-9 柱式墩施工工艺流程图桥台施工工艺流程见图2-10。测量放样清理基础顶面模板安装、固定灌筑砼养护砼搅拌、运输制作砼试件钢筋绑扎图2-10 桥台施工工艺流程图墩台施工2.3.4. 盖梁采用抱箍法施工，模板采用拼装式钢模板，钢筋在加工棚加工制作，运至施工现场，在底模上就地绑扎。砼采用拌和站集中拌和，砼运输车运输，泵

31、送或吊车入模。盖梁施工2.3.5. 梁体预制预应力砼小箱梁在预制场集中预制。梁体预制施工程序为：制梁台座钢筋绑扎、波纹安装模板安装浇筑梁体砼砼养生钢绞线穿束预应力张拉压浆封端等。模板：模板采用全钢整体支架模板，箱梁芯模采用定制模板制作。钢筋：在现场钢筋加工棚加工制作，在底模上就地绑扎。砼采用集中拌合，砼运输车运输，水平分层、一次浇筑完成，插入式震动器振捣。覆盖洒水养生。预应力钢绞线严格按设计长度及根数进行下料编束。采用砂轮锯切割。编束时，梳理顺直，绑扎牢固，防止在储存、运输和安装过程中损坏、变形或锈蚀。预应力钢绞线采用人工穿束，双控法张拉施工，即以控制应力进行张拉，以伸长值校核。压浆：采用专用

32、压浆泵，水泥浆的水灰比控制在0.40.45，为减少水泥浆的收缩可掺入适当膨胀剂。采用真空法压浆。端面砼凿毛，然后绑扎钢筋网片，模板固定牢固、保证其角度及垂直度正确，最后浇筑封端砼。梁体浇筑 梁体张拉2.3.6. 梁体安装预制梁体采用架桥机架设。架桥机在桥头路基上完成拼装。架桥机拼装完成后试运行。梁体采用自行式电动平车运输，龙门吊将梁体吊至电动平车上，再由电动平车将梁运至架桥机后跨内，两起吊小车将梁吊起。测量放线将支座中心十字线用墨线弹出，按十字线位置安装临时（固定）支座。两起吊小车运梁至架桥机前跨位置，横移架桥机，将梁运至待架梁位置，对正后下落就位。第一孔梁架设完成后，铺设延伸轨道，架桥机前移

33、，在下一孔就位，开始按顺序架设下一孔梁。预制梁安装2.3.7. 桥面施工桥面铺装桥面铺装施工工艺见图2-11。首先进行桥面清理，按设计和规范要求绑扎钢筋。砼在拌合站集中拌合，搅拌运输车运输，人工摊铺，振动棒振捣。护栏按图纸和规范要求施工，确保护栏线条圆顺，高度一致。其他附属设施伸缩缝、搭板、防护工程等按有关设计及规范执行，安设位置正确。防水层施工砼养生表面处理制作振捣梁砼振捣测量放线砼摊铺砼配合比设计砼搅拌、运输钢筋网绑扎钢筋加工、制作梁顶面清理图2-11 桥面铺装砼施工工艺流程图2.4. 涵洞工程本标段共设钢筋砼盖板涵24道。涵洞施工宜尽早抢抓完成，为路基填筑创造条件。盖板在预制场集中预制或

34、现浇施工。汽车运输，吊车安装。施工工艺流程见图2-12。平整场地备 料施工准备挖 基底基检验、处理基础施工墙身施工台帽浇筑盖板预制吊装或现浇涵洞附属工程施工八字墙施工2-12 盖板涵施工工艺流程图2.5. 隧道工程隧道工程施工方案、方法具体见重点（关键）和难点工程的施工方案、方法及其措施。3. 重点（关键）和难点工程的施工方案、方法及其措施本标段隧道工程见表3-1。表3-1 隧道工程一览表 隧道名称线别起讫里程桩号全长（m）隧道结构型式洞门形式围岩级别及长度（m）东联隧道左线ZK93+202ZK94+105903分离式端墙式360543右线K93+185K94+086901320581东联隧道

35、地质条件复杂，围岩以强风化及中风化泥质砂岩为主，节理裂隙发育，岩体呈碎裂松散结构，岩质较软，围岩自稳能力差；且隧道进出口有1124m位于浅埋段，穿越4处沟谷浅埋总长255m（左线ZK93+388ZK93+438、ZK93+850ZK93+920段和右线K93+370K93+425、K93+820K93+900段），埋深约15m25m。鉴于以上特点，隧道在施工过程中，容易产生塌方、突泥涌水等事故。尤其浅埋暗挖段，围岩风化强烈、裂隙发育、岩体破碎，开挖过程中容易产生坍塌。所以东联隧道是本合同段的控制工期工程，也是本合同段重点（关键）和难点工程。拟投入2个隧道施工队分别从东联隧道左、右线自隧道进口、

36、出口向隧道中间方向施工，各工序依次跟进。3.1.1. 总体施工方案根据以往隧道施工经验和本隧道地质条件，制定以下隧道总体施工方案。（1）严格按照新奥法原理施工，施工始终遵循“管超前、严注浆、短开挖、强支护、勤量测、早封闭”的原则。（2）进洞前，结合永久排水系统，先施工排水设施，遵循“早进洞、晚出洞”的原则，减少洞口仰坡的开挖，开挖形成的坡面按设计要求及时进行防护。（3）洞口明洞段开挖采用分层法开挖，土方采用挖掘机开挖，石方采用松动爆破施工，挖掘机、装载机配合自卸汽车运输弃方。边开挖、边按设计进行边、仰坡防护，施作超前支护体系。（4）隧道级围岩浅埋段采用CD法开挖；级围岩浅埋软质岩段采用留核心土

37、法，硬质围岩段采用正台阶法开挖。爆破方式采用控制爆破（光面爆破和预裂爆破），尽量减少对围岩的扰动。出碴采用无轨运输方式，装载机配合自卸车运输。（5）初期支护紧跟开挖工作面及时施作，隧道初期支护锚杆采用钻机钻孔、人工安装止浆塞及注浆管，高压泵注浆。钢筋网采用洞外集中加工成网片、洞内人工铺挂。喷砼采用湿喷工艺施工；钢架在洞外集中加工，洞内机械配合人工安装。（6）坚持隧道仰拱、填充先行。隧道衬砌砼采用拌合站集中生产、供应，砼搅拌运输车运输，砼输送泵灌注，自行式整体液压衬砌台车衬砌；隧道边墙、拱部一次衬砌成型。（7）监控量测是新奥法施工的一项重要内容，通过监控量测，确定围岩和支护结构的稳定性，为隧道开

38、挖、支护、二次衬砌施工提供可靠的依据，同时为支护系统设计和变更提供依据。（8）将超前地质预报纳入施工工序，通过超前钻孔、TSP超前预报、地质雷达、红外探水等方法，及时发现隧道前方围岩异常情况，预报掌子面前方不良地质体的位置、产状及其围岩结构的完整性与含水的可能性，为正确选择开挖方法、支护设计参数和优化施工方案提供依据，并为预防隧洞、突泥、涌水等可能形成的灾害性事故及时提供信息，以便提前做好施工准备，确保施工安全。（9）采用压入式通风。在施工洞口按洞内需风量设置高压风站，安装电动空压机通过高压风管（钢管）向工作面供高压风（10）顺坡施工采用在一侧设置排水沟自然排放，反坡施工采用分段设置集水坑，利

39、用泵站逐级向洞外抽排。两种排水方式均在洞口设置沉淀滤水池，隧洞排出的水经净化达标后，再排入沟渠或溪流中。（11）利用当地水源，修建蓄水池，利用变频调压供水装置向洞内各工作面供高压水。3.1.2. 洞口工程（1）施工工艺施工工艺见图3-1。（2）施工方法首先开挖并施作洞口天沟、截水沟，以截排地表水。洞口土石方能用机械开挖的直接使用机械自上而下分层开挖，机械无法开挖的采用松动爆破，人工修整坡面。洞口边、仰坡按设计要求及时进行锚、喷、网联合支护，避免长时间暴露，造成坡面坍塌。（3）洞口暗挖施工隧道暗挖进洞前，施作砼套拱，进行108超前大管棚施工。拱墙主体浇筑由暗洞向外施作，采用液压整体模板台车泵送砼

40、一次浇筑成型。拱圈按断面要求制作定型挡头板、外模和骨架，并采取防止跑模的措施。衬砌完成后，及时按规范施作外防水层及拱脚纵向、环向透水盲沟，保证排水顺畅。拱圈砼达到设计强度、拱墙背防水层施作完成后，对称、均匀进行拱背土石方回填。（4）洞门洞门按照设计施工，保证质量。并及时对称分层夯实回填洞顶，施工排水沟等设施，完善洞口永久排水系统。施工准备测量定位截水沟、天沟施工岩体判定硬岩软岩或土方爆破开挖机械开挖边仰坡防护仰拱填充施工洞门施工准备测量恢复隧道中心线衬砌台车就位绑扎钢筋钢筋运输钢筋加工、制作固定外模边仰坡固定加固筋浇筑混凝土拆模养护混凝土拌制混凝土配合比设计混凝土运输图3-1 洞口工程施工工艺

41、流程图套拱3.1.3. 洞身开挖3.1.3.1. 施工工艺隧道断面开挖施工工艺见图3-2。超前地质预报判定围岩级别钻爆设计钻爆作业超前预支护通风、排危开挖断面检测是否需要超前预支护初期支护是否进入下一循环出碴运输图3-2 隧道断面开挖施工工艺流程图3.1.3.2. 施工方法隧道施工采用“弱爆破、短开挖、强支护、早闭合、勤量测、衬砌紧跟”等技术措施，隧道级围岩浅埋段采用CD法开挖；级围岩浅埋软质岩段采用留核心土法，硬质围岩段采用正台阶法开挖。 留核心土法开挖施工程序见图3-3。图3-3 留核心土法开挖示意图 CD法开挖单侧壁导坑法开挖施工程序见图3-4。图3-4 侧壁导坑法开挖示意图（3）钻爆施
