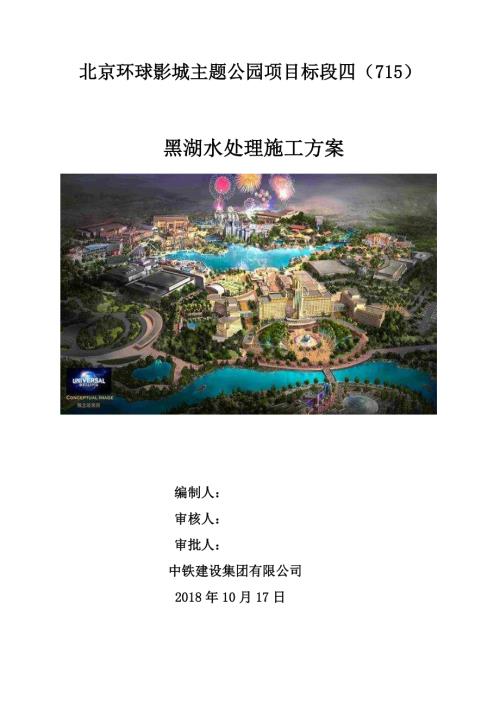

1、北京环球影城主题公园项目标段四（北京环球影城主题公园项目标段四（715715）黑湖水黑湖水处理处理施工方案施工方案 编制人：编制人：审核人：审核人：审批人：审批人：中铁建设集团有限公司中铁建设集团有限公司 20182018 年年 1010 月月 1 17 7 日日 目目 录录 1 1 编制依据编制依据 .3 3 1.1 招标文件.3 1.2施工图.3 1.3 spec文件.3 1.4工程施工图集、规范.3 2 2 工程概况工程概况 .3 3 2.1 工程概况.3 2.2 施工现场条件.3 2.3 安装工程特点和重点、难点.4 3 3 施工准备施工准备 .5 5 3.1技术准备.5 3.2 施工

2、队伍准备.5 3.3 物资准备.5 4 4 施工安排施工安排 .6 6 4.1 施工部署.6 4.2 施工管理机构.6 4.3 组织机构人员职责.6 5 5 主要施工方法和工艺主要施工方法和工艺 .8 8 5.1黑湖水景的施工.8 5.2 管道安装工程.13 5.3 电气及仪表安装.16 6 6 施工质量保证措施施工质量保证措施 .2121 6.1 岗位责任制.21 6.2施工质量技术保证措施.22 6.3 材料和设备质量保证措施.24 6.4 成品保护措施.24 7 7 安全文明施工保证措施安全文明施工保证措施 .2727 7.1 安全保证措施.27 7.2 文明施工保证措施.29 7.3

3、环境保护措施.30 7.4 雨季施工措施.32 7.5 成本节约措施.33 1 1 编编制依据制依据 1.11.1 招标文件招标文件 1.21.2 施工图施工图 1.3 spec1.3 spec 文件文件 1.41.4 工程施工图集、规范工程施工图集、规范 建筑工程施工质量验收统一标准（GB50300-2017）给水排水管道工程施工及验收规范（GB50268-2017）给排水工程结构设计规范GB50069-2016 机器设备安装工程施工及验收通用规范（GB50231-2017）压缩机、风机、泵安装工程施工及验收规范（GB50275-2010）起重设备安装工程施工及验收规范（GB50278-98

4、）电气装置安装工程电缆设备交接实验标准（GB50150-2016）建筑电气安装工程质量检验评定标准 GB50303-2015 交联聚乙烯绝缘聚氯乙烯护套电缆 GB/T12706.1-2008 聚氯乙烯绝缘、护套控制电缆GB/T9330.3-2008 聚氯乙烯绝缘电缆（电线）GB5023-2008 2 2 工程概况工程概况 2.1 2.1 工程概况工程概况 本工程为北京环球主题公园黑湖水景系统安装工程，该工程主要为北京环球主题公园黑湖水景的供水任务，同时承担着水景用水的过滤消毒杀菌任务、配套辅助设备选型及施工、过滤设备和配套辅助设备选型及施工、管道深化设计及施工、设备间深化设计施工、电气自控深化

5、设计及施工。表 2-1 黑湖水景概况 序号 区域 概况说明 1 黑湖 黑湖水景：水量 2122m，最大深度 2m 2 512 机房 由机房内水处理设备对黑湖水体进行过滤、消毒杀菌。2.2 2.2 施工现场条件施工现场条件 该工程是新建工程，施工现场相对较为平坦宽阔，有利于材料设备的运输和进场，但安装专业较多，各专业之间交叉作业在所难免，需合理安排各专业的施工顺序。2.3 2.3 安装工程特点和重点、难点安装工程特点和重点、难点 2.3.1 安装工程主要特点 2.3.1.1 施工技术、质量要求高 该工程质量要求高，主要设备安装施工均须达到高标准高质量，保证建设设施使用的可靠性、安全性。2.3.1

6、.2 安装工程施工周期短 该工程前期施工主要以土建为主，安装工程进行配合，中后期进入安装高峰。由于设备、管道、电气安装工作量大，交叉作业多，这样给安装施工增加了压力。为此，进入安装高峰期，必须采取强有力的抢工措施，加班加点，确保工期。2.3.1.3 工程施工配合面广、工作量大 该工程的电气线缆敷设多采用桥架和钢管配线敷设，以及工艺管道的安装需要大量的预留预埋工作，必须积极配合土建作好各种预留预埋，为后期的正常施工打下良好的基础。2.3.2 安装工程中的重点、难点 2.3.2.1 水泵的选型是重点，将直接影响到黑湖水质、流速的效果；应对措施：复核水泵参数，根据黑湖的宽度，按照水膜的厚度进行流量流

7、速水力计算，再根据厂家水泵的性能曲线来确定是否满足要求，不符合将重新选型。2.3.2.2 水体投药浓度难以把控。人工投药一是药量不足，造成蓝藻滋生，水体含菌量不合格；二是药量过大造成水体含氯超标，产生氯仿。应对措施：采用自动智能水质检测仪，对回水管内水质 PH 值、ORP 值实时在线监测，机器根据测量的数据自动进行投药。2.3.2.3 管道材质的选择是重点，由于考虑到水质加药处理，管道材质一定要选择耐腐蚀性强的管道。应对措施：可选择 PVC、PE、304 不锈钢等耐腐蚀性好的管材，建议埋地隐蔽管路采用 PVC 管道，其柔韧性、抗压、抗外力击打等性能较强；机房内及外露管路采用 304不锈钢管，外

8、形美观，不易结垢及腐蚀。另外由于本工程工期紧，交叉设计、主体设备、工艺管线多，技术质量要求高，且各专业交叉施工作业频繁，施工难度大，安装工程应把交叉设计、设备安装、工艺管道安装作为施工的重点。必须加强协调指挥，并且要配备足够的施工力量，技术人员和施工机具，同时要制定切实可行的施工方案，以确保工程质量和工期目标的实现。3 3 施工准备施工准备 3.13.1 技术准备技术准备 3.1.1 组织有关技术人员，熟悉施工图纸，搞好各专业施工图纸的会审。认真听取设计人员的技术交底，领会设计意图，了解相关专业工种之间的配合要求。进一步理顺各专业的施工程序，有条不紊地组织施工。3.1.2 主要技术人员和管理人

9、员在开工前要认真研究熟悉标书、施工图、合同文件以及国家有关规范标准等有关技术资料，进一步完善施工组织设计和施工方案，切实做好施工布署。3.1.3 开工前要详细了解工程项目所在地区的气象自然条件情况，建设场地和水文地质情况，以便有针对性地做好施工平面布置，确保施工顺利进行。3.1.4 开工前，各专业技术人员应对施工队和施工班组做好全面的书面技术交底，项目部质量经理要组织有关人员，按照 ISO9002 标准贯标要求，作好本项目的质量策划，并编制好项目质量保证计划。同时，各专业技术人员要针对工程的具体情况，编制好具体的施工方案、作业指导书。并根据工期要求和施工布署，做好详尽的材料供应计划，施工机具计

10、划和劳动力需用量计划，制订好土建与安装及各专业工种之间的组织配合施工措施。3.1.5 做好施工中所用的有关施工及验收规范，验评标准等技术资料的准备工作，对所搜集的有关技术资料，必须带入现场，以便指导施工。3.2 3.2 施工队伍准备施工队伍准备 3.2.1 根据业主要求选择优质专业分包商，合理建立本项目的项目经理部管理机构，选择高素质的管理人员和专业技术人员及富有经验的施工队伍进行该工程的施工。3.2.2 对进场的各级人员、工人进行必要的技术、安全施工管理的岗前培训和法制教育，教育各级人员树立明确的质量、安全和文明施工意识，遵守有关施工和安全文明施工的有关制度法规，遵守地方治安法规。3.3 3

11、.3 物资准备物资准备 3.3.1 材料准备 3.3.1.1 材料部门根据施工组织中的材料需用量计划编制材料采购计划或材料生产计划，提交工程所需材料资料及样板予业主，确定样板并落实供货单位。3.3.1.2 材料部门将预制构件需用量计划提交预构件供应部门，做好预制构件的订货工作。3.3.2 机械准备 3.3.2.1 根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工机械的进场计划组织落实机械设备。3.3.2.2 施工前项目机材组对本项目即将用到的机械进行全面的检修，对所有仪器进行调校或送检，确保在项目的施工中正常运转。4 4 施工安排施工安排 依据招标文件规定的工作内容，根据本

12、工程设备多、工艺管线多、工期紧、任务重的特点和具体情况，且考虑到安装与土建科学合理安排和密切协作的原则。4.1 4.1 施工部署施工部署 （1）充分做好开工前的准备工作，按照计划及时组织施工人员、机具进场，布设好施工用水、用电和安排好施工人员的生活设施。及时组织工程材料进场，为正式开工做准备。（2）同时整个工程的设备安装，管道铺设、电缆敷设，电气等安装，全面铺开。此阶段，已进入正式施工高峰，项目部各级、各专业管理人员，务必加强工程的施工管理、组织指挥、施工现场调度和技术、质量安全管理。安装各专业之间，且与土建之间必须加强交叉施工配合协调工作，确保顺利正常施工。（3）为确保工期，要根据土建施工所

13、具备的工作面合理划分施工段。同时，要根据土建与安装各专业同时施工交叉作业多的特点，人员、机具采取动态管理，随时做好人员和机具的调配。要做到人员、机具、工作三方面三不闲置，以保证工期目标的实现。（4）水景专业的管道施工在市政管道施工完毕后穿插进行，泵房内设备的安装在泵房内地面及基础施工完毕后进行。4.2 4.2 施工进度计划施工进度计划 4.2.1 工程工期总体安排 根据现场实际情况及研究分析，整个黑湖水处理工程工期暂定为 70 日历天。暂定开工日期：2019 年 4 月 10 日，完工日期：2019 年 7 月 17 日。表 4-1 进度计划表 4.2.2 施工进度的保障措施 为确保在规定时间

14、内完成施工，采取以下措施：（1）整个施工过程采用分别流水作业法，根据施工工种工序组成若干个专业施工队，可最经济合理组织劳动力，又可大大缩短时间；（2）施工组织设计要组织合理的施工流程，各施工分项工程间的相互搭接，做到操作有序杜绝重复施工；（3）确保各施工过程所需的物资供应，杜绝费料窝工情况；（4）严格按照工程进度计划，定期检查（每星期）。按照抓前不抓后原则，确保工期如期实施。4.3 4.3 组织机构人员职责组织机构人员职责 4.3.1 项目经理职责 组织编制项目施工组织计划、质量计划、制订安全生产和保证质量措施,并组织实施。科学组织和管理人力、物力和机械设备的调配与供应,及时解决施工中出现的问

15、题。组织好材料供应、施工进度、施工管理、施工安全、施工质量、竣工验收、工程决算等工作。协调好各单位的关系,服从总承包单位的管理。会同各施工队负责人制定详细周密的施工计划，施工计划制定材料供应清单，制定内部阶段性验收标准和计划，监督施工队严格按计划进度施工，监督施工队工程质量、督促消防、安全措施的落实。4.3.2 项目施工负责人职责 协助项目施工主管制定该工种施工计划，严格按施工图指导施工队进行施工,在多项目交叉施工中做好上下协调和沟通工作，协助施工队解决施工中出现的各类技术问题，施工计划的修正要及时向项目经理汇报及存档，负责该工种的阶段性验收及竣工验收工作。4.3.3 施工员职责 在项目工程师

16、的指导下，负责本工程项目的施工任务，对工程的技术、质量、安全工作负责。努力学习图纸，熟悉施工图纸说明，对设计要求质量要求、具体做法，要有清楚的了解并熟记，组织班组，认真按图施工。全面负责本工程项目的抄平放线、放大样的具体工作，对建筑物的轴线、标高、垂直度等认真检查，工作要细，不留隐患。参与班组进行技术交底，工程质量，安全生产交底，操作方法交底。4.3.4 预算员职责 主要负责施工图预算、竣工结算等工作，同时负责和指导材料计划组工作。4.3.5 财务部职责 负责整个工程的预算计划、成本核算、资金控制，根据工程进度合理调配资金，建立健全完善的施工现场财务管理制度。4.3.6 质量、安全员职责 质量

17、、安全员跟班管理,及时检查,发现技术漏洞及时补救，对安全隐患及时作出处理，做好安全生产知识宣传和防火、防盗等安全标语牌的布置工作；4.3.7 材料员职责 负责估算工程所使用的材料交材料员采购,并列明进场时间及使用说明，负责报送材料样板,由甲方、监理师审定,一经确认即封样保存。审核确认所定材料,并将运送现场的材料质量、数量、规格进行验证、认可，必须明确施工图纸和材料计划表中的要求,对各种材料定样和质量严格把关,进货时注意样板和现货一致,坚决制止不合格材料进入仓库。4.3.8 工程资料员职责 必须按照国家规范要求进行工程资料的编制和管理,及时做好隐蔽工程记录,完善保管有关文件、凭据和签证等手续。整

18、理施工往来信函、备案存档。坚持每日做好施工日记。4.3.9 班组长职责 严密配合技术负责人做好工作安排和技术指导,注意施工安全,保证工程质量。并负责工余时间对施工工人的生活秩序的管理。5 5 主要施工方法和工艺主要施工方法和工艺 5.15.1 黑湖水处理设备的安装黑湖水处理设备的安装 5.1.1 设备安装流程 序号序号 工序工序 控制要点控制要点 1 1 设备开箱验收 1、检验设备型号、数量是否与设计一致。2、检验所有设备是否有质量缺陷。2 2 设备基础验收 1、基础的大小、高度是否符合设计要求。2、预埋件是否到位。3 3 过滤设备就位找平并固定 1、设备安照施工图纸进行布置。2、设备找平需满

19、足施工要求。3、设备固定需牢固。4、卸料口摆放位置要利于卸料操作。5、滤料的投放按照滤料粒径从大到小投放。4 4 配管安装 1、包括主管道和附属（反洗）管道。2、进出水管道及阀门处需安装固定支架。3、管道安装前将管道内壁的杂物和灰尘清洗干净，防止对泵造成不良影响。4、管道断口平整，粘接处或焊接处按规范进行作业。5 5 仪表及配电安装 1、仪表安装需符合设计要求。2、仪表及加药泵的配电系统的安装符合电气规范。3、动力线槽和仪表线槽铺设距离大于 0.5m。4、动力线需做接地。序号序号 工序工序 控制要点控制要点 6 6 单机试运转 1、每单个设备进行独立运行，检查运行是否正常。2、检验加药泵泵是否

20、正常运转，包括电机转向、泵体稳定性等。3、检验管道及其连接处是否有泄漏。4、检验仪表及控制系统是否正常。图图 5 5-1 1 水处理设备安装流程水处理设备安装流程 5.1.2 施工步骤 5.1.2.1 设备的开箱与检查（1）设备的开箱与检查 设备的开箱和检查工作，应在施工工序需要的阶段进行，而且落实防水、防盗和产品保护措施的前提下，会同业主、监理、供应商等有关方面到场后开箱。对于外观损坏，缺件则须及时办理相关书面手续。（2）清点检查 此项工作内容，检查设备外观的完好程度、锈蚀情况，根据装箱清单检查零件，部件，附件，备品备件是否齐全，填写设备开箱检查记录单。清点检查时，首先应核实设备的名称，型号

21、和规格，必要时应对设备图纸进行检查。查阅有关技术资料和出厂合格证（或报关单），操作说明书，安装技术要求资料。检查设备的外观质量，如有缺陷，损伤和锈蚀，可进行拍照签证，且合同有关方制订相应的措施。（3）设备及零部件的保管 设备开箱后，一般不得露天放置，以免设备损伤和受风雨灰砂侵害。暂不投入安装的零部件、附件，可重新装箱，或搁置在料架上。设备上的小型仪表，易碎物品，易丢失的小零件，均应单独收藏保管，作好标签以免混淆和丢失。5.1.2.2 设备运输、吊装（1）设备水平运输时，一定要小心谨慎，严防出现颠簸、倾翻现象，设备不得横放、倒置等，防止发生伤人及损伤设备等现象；（2）设备吊装时，应由专业起重工负

22、责，采取合理稳妥的吊运技术措施，特别注意防止碰撞，索具必须牢固可靠，钢丝绳与设备接触要放置夹布橡胶、木板或套上橡胶管，以保护设备的本体（大型设备吊装方案另编制）。5.1.2.3 基础检查 设备就位前，根据安装施工图，检查基础的外形尺寸及基础上的预埋件或预留孔位置。基础表面应无裂缝、孔洞、露筋和掉角现象。根据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。由甲方、监理或有关工程技术人员签字认可。5.1.2.4 主要设备安装的方法及设备安装实例（1）循环水泵安装方法及安装实例 a.水泵机组及辅助设备的型号、规格、性能及技术参数等必须符

23、合设计要求。设备机组外观应无损伤，密封应良好，随机配件和文件应齐全。b.水泵机组体积比较大，重量大，在设备安装前须仔细检查混凝土是否达到养护强度，表面的平整度，位置，尺寸，标高是否符合设计要求，拆迁是否可行等问题。勘察无误后方可进行安装。c.机组安装的位置、标高和管口方向必须符合设计要求。设备就位后进行找正找平，其纵、横向水平度允许偏差均为 1/1000。d.水泵底座设置减震器时，应按照技术规范要求及深化后的安装图纸及随机文件要求和型号、规格、位置等安放减震弹簧，不得随意更改。e.水泵进、出口上应设置 150-250 长的软接头。f.水泵安装允许误差和检验方法如下：图图 5 5-2 2 水泵水

24、泵（2）循环过滤型砂缸安装方法及安装实例 a.设备安装前必须先进行试压（压力为 2.0 kgf/cm2），检查其严密性，合格后才允许其后续工作进行。b.砂缸距离墙面净距离不应小于 0.3 米，砂缸与砂缸之间的净距离不应小于 0.5 米。c.管道连接及阀门安装位置应美观和开启灵活。d.砂层填放：先放基础过滤砂高出过滤棒 100mm，接着注入自来水自砂层表面，充实砂层，再填上 400mm 的过滤砂后再注水充实，然后将过滤砂填充到设计高度，砂层表面一定要平整无坑窝。图图 5 5-3 3 过滤砂缸过滤砂缸（3）投药消毒装置安装方法及安装实例 a.投药消毒装置的型号、规格、性能及技术参数等必须符合设计要

25、求。投药消毒装置外观应无损伤，密封应良好，随机配件和文件应齐全。b.投药消毒装置设备安装的位置、标高和管口方向必须符合设计要求。设备就位后，进行找正找平，其纵、横向水平度允许偏差均为 1/1000。c.根据设计图纸及随即说明书要求连接管路，并检查连接处牢固完好，计量泵药桶内吸水底阀、吸水口、出水口的止回阀安装方向是否正确，加药点是否合理。5.5.2 2 管道安装工程管道安装工程 5.2.1 UPVC 塑料管安装 5.2.1.1 管材和配件的质量控制 UPVC 给水管安装工程包括 UPVC 管直管、弯管、三通及其配件的安装。UPVC 管材料应具备出厂合格及相关的材料质量检验资料。1）管材、管件应

26、分别符合规范要求。如发现有损坏、变形、变质迹象或其存放超过规定期限时，使用前应进行抽样鉴定。2）管材插口与承口的工作面，表面平整，尺寸准确，既要保证安装时插入容易，又要保证接口的密封性能。3）管道采用粘接连接时，当发现所选用的粘接剂沉淀、结块时，不得使用。4）管材和管件检验合格后，应加标识堆放。不合格的管材和管件应退还生产厂家，不准使用。5.2.1.2 管材及配件的运输及堆放 1）管材及配件在运输、装卸及堆放过程中严禁抛扔或激烈碰撞，避免阳光暴晒以防变形和老化。2）管材、配件堆放时应放平垫实，堆放高度不超过 1.5；对于承插式管材、配件堆放时，相邻两层管材的承口相互倒置并让出承口部位，以免承口

27、承受集中荷载。5.2.1.3 管道下管 管材及配件吊运及下沟采用挖掘机配合人工进行，公称直径小于 200mm 的管道可以采用手工拖入管沟内，对所有的大管道、管件、阀门及消防栓，应采用挖掘机配合人工仔细将它们吊运至管沟。吊运时，应采用软吊带或不损坏 UPVC 管的装置。下管时管道及配件应平稳下沟，不得与沟壁或沟底激烈碰撞。5.2.1.4 管道连接方式 UPVC 塑料管的连接方式主要有密封胶圈、粘接和法兰连接 3 种。管径大于等于100mm 的管道一般采用胶圈接口；管径小于 100 mm 的管道则一般采用粘接接头，也有的采用活接头；不同材质管道间的连接及阀门前后与管道的连接均采用法兰连接。5.2.

28、1.5 管道安装 本工程采用 UPVC 管，胶粘连接 1、清理 管材或管件在粘合前，用棉纱或干布将承口内侧和插口外侧擦试干净，使被粘结面保持清洁，无尘砂与水迹。当表面沾有油污时，用棉纱蘸丙酮等清洁剂擦净。2、粘接 A 粘接前将两管试插一次，使插入深度及配合情况符合要求，并在插入端表面划出插入承口深度的标线。B 粘接时须将插口处倒成小圆角，以形成坡口，并保证断口平整且垂直轴线，这样才能粘接牢固，避免漏水。C 用毛刷将粘接剂迅速涂刷在插口外侧及承口内侧结合面上时，先涂承口，后涂插口，采用轴向涂刷，涂刷均匀适量。D 承插口涂刷粘接剂后，立即找正方向将管端插入承口，用力挤压，使管端插入的深度至所划标线

29、，并保证承插接口的直度和接口位置正确，同时保持下表所规定的时间，以防止接口脱滑。表 5-9 粘接接合最少保持时间表 公称外径（公称外径（mmmm）6363 以下以下 6363160160 保持保持时间（时间（s s）30 60 E 由于 PVC-U 管道具有膨胀系数大的特点，因此必须每隔一定的距离(实际施工时常采用 30 m 左右)设置双头活套管，或先粘接一定的长度再换胶圈接口的方法来补偿伸缩量。3、承插接口的养护 承插接口连接完毕后，及时将挤出的粘接剂擦试干净。粘接后，不得立即对接合部位强行加载，使其静置固化时间不低于 30min。5.2.1.6 质量控制措施 1）材料应符合图纸及有关规范的

30、要求。2）管道安装应符合给排水管道工程施工及验收规范的要求。3）仔细对管道、伸缩节、节点和其他附属构筑物等进行外观检查；并根据设计检查管道各点能否自由排放水。4）插口插入时必须按管轴线方向插入承口，不能倾斜，否则会顶偏胶圈，致使胶圈发生不同程度的位移，产生漏水。5）在插口外表面和胶圈上刷润滑剂，注意插口外表面应涂刷至端部坡口处。6）起吊管道时，吊距应符合有关规定，水平吊装，力求平稳地对入承口内，进管拉紧线器拉速应缓慢，随时检查胶圈是否均匀拉至工作面，不得使胶圈扭转，同时调直管身，确保管中心位置不发生偏差。7）安装时应保证两根管节在同一条直线上。5.2.2 管道冲洗和压力试验 按照给水排水管道工

31、程施工及验收规范执行，本工程分段进行管道消毒、冲洗和压水试验，管道管道冲洗和压水试验前在部分地方需安装临时阀门及临时排水管。管道冲洗和试压水由原供水管网引出，冲洗和试压水由泄水阀排向附近河沟及市政排水设施。5.2.2.1 管道压力试验 1）管道安装合格后，在回填前分段进行管道水压试验。2）水压试验采用设备应符合有关规定，最大量程必须大于试验压力的15倍，使用前应校正。3）管道试压前23天，向试压管道内充水，注满管道后，应在不大于工作压力条件下浸泡，浸泡时间不少于24h。4）管道注水时应打开管道各高处的排气阀，将空气排尽。待水灌满后，关闭排气阀，用电动试压泵加压，压力应逐渐升高，加压到一定数值时

32、，应停下来对管道进行检查，无问题时继续加压，一般分2-3次升到试验压力，每次升压以0.2MPa为宜，管道水压试验压力应达到管道工作压力的1.5倍。当压力达到试验压力时停止加压，保持恒压60分钟，压力降不大于0.05MPa，然后降至工作压力的1.15倍稳压2小时，压力降不大于0.03MPa，对接口管身检查无破损及漏水现象，认为管道试验合格。班组质安员应及时做好试压记录。5.2.2.2 管道冲洗 1）待水逐渐灌满管道后始完全开启阀门进行冲洗，新装供水管冲洗流速1m/S，冲洗一段时间，待排水阀口的取水合格后关闭。2）经有关水质部检验确认冲洗合格后，拆除临时排水阀门及临时排水管，并用法兰封板封闭各个三

33、通法兰口。3）冲洗是必须注意安全,并做好安全措施，各自动排气阀、排水阀派人现场监控，排水口须做好消能工作。5.5.3 3 电气及仪表安装电气及仪表安装 5.3.1 电气设备安装 本部分包括落地式配电柜、PLC 柜、就地控制柜等的安装。5.3.1.1 设备开箱检查 1）供货单位、建设单位及安装单位共同进行、并作好检查记录，作为竣工资料存档。2）按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号，应符合设计图纸的要求；附件、备件齐全；产品合格证书、技术资料、说明书齐全。3）柜、盘本体外观检查应无损伤及变形，油漆完整无损。4）柜、盘内部检查：电器装置及元件、绝缘瓷件齐全、无损伤

34、、裂纹等缺陷。5.3.1.2 设备搬运 1）设备运输：由起重工作业，电工配合。根据设备重量，采用对应的搬运方式，设备运输时应保证设备运行平稳，以防设备受损。2）设备运输前需勘察并准备好运输通道，以保证设备运输时有足够的空间，能高速高效的完成，不至于损伤设备及环境设施。3）设备起吊时需有专业持证起重工在现场担任指挥员，现场所有人员必须服从指挥员的统一指挥。柜、盘顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索挂在设备部件上。5.3.1.3 盘柜的安装 1）各盘柜应按施工图制作，其尺寸与图纸相符，安装后的允许偏应符合下表的规定：项目项目 允许偏差允许偏差 mm/mm

35、m/m mm/mm/全长全长 不平度不平度 1 5 水平度水平度 1 5 位置误差及不平行度位置误差及不平行度 5 2）盘柜单独或成列安装时，其垂直度、水平偏差以及盘面偏差和盘间接缝的允许偏差应符合下表的规定：项目项目 允许偏差允许偏差(mm)(mm)垂直度（每米）垂直度（每米）15 水平偏差水平偏差 相邻两箱顶部相邻两箱顶部 2 成列箱顶部成列箱顶部 5 箱面偏差箱面偏差 相邻两箱边相邻两箱边 1 成列箱面成列箱面 5 盘间接缝盘间接缝 2 3）盘柜内不得进行电焊和气焊的工作，盘柜内继电器、接触器、开关的触点应动作灵活、接触紧密可靠。盘柜内电缆、导线、表管应固定、牢固，排列整齐、美观。4）盘

36、柜就位、找正、找平后，除柜体与基础固定，柜体与柜体、柜体与侧挡板均用镀锌螺栓连接。5）盘柜接地：每台盘柜单独与基础型钢连接，每台柜从后面左下部的基础型钢侧面焊上接线端子，用铜导线与接线端子连接牢固。6）调试运行：配电盘安装完毕后，应用兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与零线之间、零线与地线之间，两人进行摇测，同时做好记录，作为资料存档。5.3.1.4 取源部件的安装 双金属温度计的感温元件必须全部浸入被测介质中。压力测点的位置必须严格按照设计图纸的要求，压力取源部件的端部不得超出被测设备或管道的内壁，取压孔或取源部件均应物毛刺。5.3.1.5 就地检测和控制仪表的安装

37、就地安装的压力表及变送器统一按照图纸的要求装，要求做到整齐美观。气动阀的气动执行机构气缸的连接管路应有足够的伸缩的余地，且不妨碍执行机构的动作。5.3.2 穿线管路敷设 本项目管内穿线在设备安装、桥架安装作业完成后进行。5.3.2.1 选择导线 相线、零线及保护地线的颜色应加以区分，用黄绿色的导线做保护地线，黑色导线做零线；本项目需穿管敷设的为控制电缆和动力电缆。5.3.2.2 穿带线 其目的是检查管路是否通畅，管路的走向是否符合施工图的要求。5.3.2.3 扫管 清除管路中的灰尘、泥水等杂物。5.3.2.4 放线及断线 放线前根据施工图对导线的规格、型号进行核对，剪断导线时，导线的预留长度应

38、算计在内。5.3.2.5 管内穿线 穿线前应检查各个管口的护口是否齐整，如有遗漏和破损，应及时补齐和更正。5.3.2.6 导线连接 多股导线可采用与导线同材质且规格相应的接线端子。削去导线的绝缘层，不要碰伤线芯，将线芯紧紧的绞在一起，清除套管、接线端子孔内的氧化膜，将线芯插入，用压接钳压紧。导线外露部分应小于 1-2mm。5.3.2.7 导线包扎 首先用绝缘胶带从导线接头处始端的完好绝缘层开始，缠绕 1-2 个绝缘带幅宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能的收紧绝缘带。最后在绝缘层上缠绕 1-2 圈后，再进行回缠。5.3.2.8 线路绝缘摇测 动力线路的绝缘电阻值不小于 1M。5

39、.3.3 桥架安装 本项目桥架包括各类动力、控制桥架的安装敷设。5.3.3.1 实测定位：桥架安装线路位置，用墨斗沿墙壁和地面等处在桥架的安装位置弹出轮廓线，按设计图要求及施工验收规范规定，分匀档距并标出具体位置。5.3.3.2 支吊架安装：1）桥架所用钢材应平直，无明显扭曲。下料后长短偏差应在 5mm 范围内，切口处应无卷边、毛刺。2）钢支架与吊架应焊接牢固，无明显变形，焊缝长度应符合要求，不得出现裂纹、凹陷、漏焊等缺陷。3）支架与吊架应安装牢固，保证横平竖直。4）支吊架材料规格应符合要求。5）固定支点间距一般不应大于 1.52m，在进出箱、柜、转角的两端及丁字接头的三端 500mm 以内应

40、设置固定支撑点。6）支吊架距离上层楼板不应小于 150-200mm；距地面高度不应低于 100-150mm。5.3.3.3 桥架安装 1）桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。2）桥架的接口应平整，接缝处应紧密平直。盖板装上后应平整，无翘角，出线口的位置准确。3）安装桥架时，应注意保持墙面的清洁。4）安装完成后，桥架盖板应齐全、平实，不得遗漏。应严禁施工人员拿桥架当脚手架随意踩踏，严禁随意拆卸、挪动支吊架和桥架。桥架安装完成后，应不再进行喷浆、刷油之类的工作，以防止桥架外观遭到破坏。5.3.3.4 桥架保护地线连接 1）地线应根据设计要求敷设在桥架内一侧，接地处螺丝直径应不小于 5

41、mm；并且根据需要加平垫和弹垫，用螺母压接牢固。2）所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并作好整体接地。5.3.4 电缆敷设 5.3.4.1 准备工作 1）施工前应对电缆进行详尽的检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损。2）人力放电缆时将滚轴提前安装好。3）在桥架内多根电缆时，应在电缆上做好标记。5.3.4.2 电缆沿桥架敷设 1）水平敷设（1）敷设方法采用人力牵引。（2）电缆沿桥架敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。（3）不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。（4）同等级电压的电缆沿

42、支架敷设时，水平净距不得小于 35mm。2）垂直敷设（1）最好自上而下的敷设。敷设时，同截面电缆应先敷设低层。（2）沿桥架敷设，每层最少加装两道卡固支架。敷设时，应放一根立即卡固一根。5.3.4.3 挂标示牌 1）标志牌规格应一致，并有防腐性能，挂装应牢固。2）标志牌上应注明电缆编号、规格、型号及电压等级。3）两端应挂标志牌。4）沿支架敷设电缆在其两端、拐弯处、交叉处应挂标志牌。5.3.4.4 电缆头的制作、接线和线路绝缘测试 1）电缆接线必须准确。2）低压电缆线间和线对地间的绝缘电阻值必须大于 0.5 兆 欧。3）芯线与设备的连接符合以下规定：（1）截面积在 10mm2 及以下的单股铜芯线直

43、接与设备的端子连接。（2）截面积在 2.5mm2 及以下的多股铜芯线接续端子后与设备的端子连接。4）截面积大于 2.5mm2 多股铜芯线除设备自带插接式端子外，接续端子后与设备的端子连接。5）电缆的芯线连接端子规格应与芯线的规格适配，且不得采用开口端子。4）电缆的回路标记应清晰，编号准确。6 6 施工质量保证措施施工质量保证措施 贯彻ISO90001标准，建立健全项目部质量管理体系，保证其正常运行，是工程质量的根本保证。贯彻标准，建立健全项目组织机构，明确岗位职责，管理人员持证上岗，爱岗爱业，尽职尽责，是工程质量持续改进的根本保证。配备足够的人力资源，设备物资资源，落实岗位责任，落实各个质量环

44、节：材料，资料，质检，测量，做好各项施工准备，为一线操作班组创造适宜的工作环境。做到质量问题事事有人管，处处有人抓。6.1 6.1 岗位责任制岗位责任制 项目经理：对工程质量负全面责任，负责建立健全项目质量保证体系，明确管理人员职能分配，根据公司贯标程序，办法合理安排生产，定期检查，协调，召开质量分析会，严格执行质量奖惩制度，处理质量事故。技术负责人：全面负责项目部的技术质量管理，监督质量管理体系的正常运行，参与分部分项工程的验收，做好各项技术洽商。质检员：严格按国家质量检验评定标准对分项工程质量进行检查评定，实行巡检制，施工中及时发现和处理材料与工序的不合格项，参与工序的隐予检，并做好工序标

45、识参与工程分部，单位工程的评定和验收。资料员：管理好项目图纸，图案，规范，标准，做好文件的收发，条理，规范及时地整理收集各项技术资料，不合格的资料认真纠正，退回，保证资料真实地记录工程施工情况，并指导施工顺利进行。施工员：严格按照规范标准组织本专业的施工，做好本专业施工的工艺，技术交底，负责本专业的隐，预检，质检，试验，处理施工中存在的质量问题，做好成品保护。试验员：根据有关规范，标准和试验计划做好各项试验，配合试工做好送样，取样工作。做好见证取样工作。材料员：全面负责工程原材料供应质量，及时索取向工长转交材料合格证，通知试验员送样，做好现场物资标识，做好材料的现场管理，运输，贮存，对不合格的

46、材料，坚决退货。6.26.2 施工质量技术保证措施施工质量技术保证措施 6.2.1 各施工要素质量控制措施 6.2.1.1 狠抓各分项工程的质量控制点 瓦作：各个节点无渗漏，砼砖密实、平整无渗漏 石作：池底壁、园路地面铺装 防水：无渗漏 6.2.1.2 做好各个分项工程的质量交底 针对各工序、工种、对操作班组做深入细致的交底，做好图纸交底、图纸分解，理解自己所承担的工序的设计意图、技术要求、工艺标准。针对各分项工程，进行工艺交底，结合国家相关工艺标准，向工人做好工艺交底。针对各分部分项工程对各操作班组进行质量交底，使每个参建职工了解所从事工作的国家有关的质量标准要求，心中有数，干有目标。6.2

47、.1.3 实行质量挂牌制 做好工序标识，宣传样板，保证质量问题的责任人，操作时间，发生原因等问题的可追逆性。6.2.1.4 坚持样板开路制度 每个分项工程开工前，均应请技术水平高，责任心强的工人师傅做出样板活、样板间，请有关班组观摩。对样板活的技术要点、工艺方法做详细说明。6.2.1.5 开展自检、互检、交接检，群众性的质量活动 使每个操作工人、管理人员认识到自己在质量管理体系中的位置，形成人人讲质量，日日讲质量，事事讲质量的良好风气和氛围，使质量问题消灭在班组中，消灭在萌芽状态中。本工序的质量问题未解决，决不进入下工序。6.2.1.6 资料质量、施工资料是整个工程施工的记录 有效地指导施工，

48、项目部配备有资质、水平高的资料员，做到与施工生产同步、及时、准确、条理、规范以整理施工资料，同时必须落实资料。表6-1 质量职能责任制 岗位岗位 责任分配责任分配 责任人责任人 资料员资料员 收集、整理、编目、审核、收发 技术负责人 专业工长专业工长 本专业交底、予检、隐检、质检 技术负责人 试验员试验员 原材料、施工试验、取试样、试验单 技术负责人 技术员技术员 洽商、图纸、施组、竣工图 技术负责人 测量员测量员 定位抄测、沉降变形观测记录 技术负责人 材料员材料员 原材料、构件合格证 技术负责人 质检员质检员 隐、予、质检、验收记录、评定、签字 技术负责人 6.2.2 施工阶段质量控制措施

49、 6.2.2.1 及时做好隐予检和分部分项工程的质量评定、验收 对要求做隐检、验收的项目，项目部要有计划地安排好及时会同业主、监理，计划，质监站做隐蔽、验收，同时会签验收记录。（缺签字的单子，资料员拒收）对已完的分部分项工程要及时做好质量评定，对基础、结构工程必须统筹安排时间，会同参建各方，质监站验收（未经验收决不允许进入下道工序）并会签记录。验收情况要及时向班组传达、讲评。6.2.2.2 坚持质量检查和奖评制度，实行质检巡查、工地日检制度 对检查中发现的问题必须及时责令、监督返工，填写质量问题通知单，发至班组并要回执。对责令返工的事项迟迟不动或受到业主监理、监督站、设计院批评，要求整改的责任
