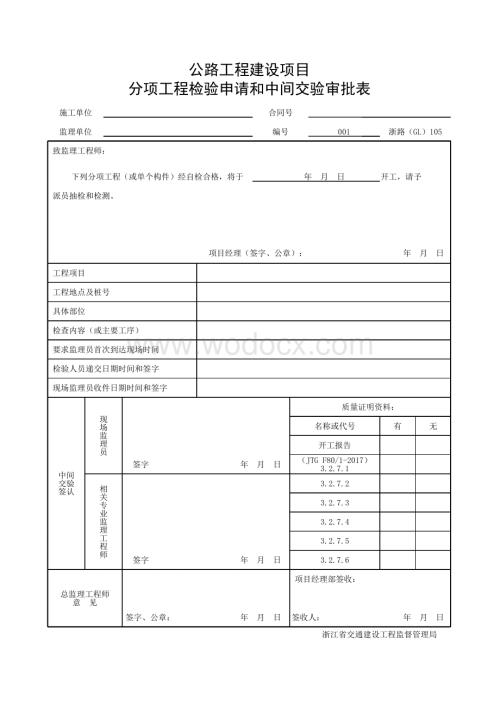

1、公路工程建设项目分项工程检验申请和中间交验审批表施工单位合同号监理单位编号001浙路（GL）105 致监理工程师：下列分项工程（或单个构件）经自检合格，将于 年 月 日开工，请予 派员抽检和检测。项目经理（签字、公章）：年 月 日 工程项目 工程地点及桩号 具体部位 检查内容（或主要工序）要求监理员首次到达现场时间 检验人员递交日期时间和签字 现场监理员收件日期时间和签字中间交验签认现场监理员质量证明资料：名称或代号有无开工报告签字 年 月 日（JTG F80/1-2017）3.2.7.1相关专业监理工程师3.2.7.23.2.7.33.2.7.43.2.7.5签字 年 月 日3.2.7.6总

2、监理工程师意 见 项目经理部签收：签字、公章：年 月 日签收人：年 月 日浙江省交通建设工程监督管理局公路工程建设项目施工放样现场记录表施工单位合同号监理单位编号001浙路（JS）101单位工程项目工程分项工程施工日期 年 月 日分部工程桩号、部位浙路（JS）101 施工放样现场记录表检测、记录日期 年 月 日 施工放样示意图：自检说明：监理检评：现场监理日期施工负责人日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目中下承式拱吊杆和柔性系杆工程现场质量检验报告单（吊杆的制作与安装）施工单位：合同号：监理单位：工程编号：浙路（ZJ）849工程名称项目工程施工日期 年 月 日桩

3、号、部位浙路（ZJ）849 中下承式拱吊杆和柔性系杆工程现场质量检验报告单（吊杆的制作与安装）检验日期 年 月 日基本要求项次要求内容检查记录8.8.7.1.1 锚垫板应与孔道轴线垂直。8.8.7.1.2 吊杆、系杆防护应满足设计要求。8.8.7.1.3 应按设计要求程序进行施工。8.8.7.1.4 张拉设备应配套标定和使用，并不得超过标定期限使用。项次检查项目规定值或允许偏差检查方法和频率检查情况（实测值）备注实测项目1关键项目吊杆拉力（kN）满足设计要求，设计未要求时10测力仪：测每吊杆2一般项目吊杆长度（mm）L/1000及10尺量：测每根3吊点位置（mm）10全站仪：测每吊点4吊点高程

4、（mm）高程10水准仪：测每吊点两侧高差20项次外观鉴定内容检查描述外观鉴定8.8.7.3.1 吊杆、系杆应无扭曲。8.8.7.3.2 防护层应无破损。检测结论施工负责人日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目现场核验记录施工单位合同号监理单位编号001浙路（JS）106单位工程项目工程分项工程施工日期 年 月 日分部工程桩号、部位浙路（JS）106 现场核验记录检测、记录日期 年 月 日序号核验项目核验结果合格率123456789101112131415抽查试验记录试验项目抽查日期报告日期试验结果试验质量评价 年 月 日 年 月 日 年 月 日 年 月 日 年 月

5、 日 年 月 日 注：1、本表用于现场质检报告单的附表；2、本表“序号”、“核验项目”、“合格率”等 栏目可按检测结果多少，自行分割。检验人日期现场监理日期浙江省交通建设工程监督管理局公路工程建设项目自检现场检测记录表施工单位合同号监理单位编号001浙路（JS）107单位工程项目工程分项工程施工日期 年 月 日分部工程桩号、部位浙路（JS）107 自检现场检测记录表检测、记录日期 年 月 日序号核验项目核验结果备注123456789101112131415 注：1、本表用于现场质检报告单的附表；2、本表“序号”、“核验项目”、“备注”等栏目可按 检测结果多少，自行分割。质检员日期班组长日期浙江

6、省交通建设工程监督管理局公路工程建设项目水准仪测量记录表施工单位合同号监理单位编号001浙路（JS）103单位工程项目工程分项工程施工日期 年 月 日分部工程桩号、部位浙路（JS）103 水准仪测量记录表仪器型号测量日期 年 月 日星期天气气温成像度测点桩号序号后视仪高前视高程设计高程尚需调正备注 自检说明：监理检评：现场监理日期施工负责人日期质检员日期班组长日期浙江省交通建设工程监督管理局吊杆的制作与安装分项工程质量检验评定表浙路（ZP）106849分项工程名称：工程部位：（桩号、墩台号、孔号）浙路（ZP）106849 吊杆的制作与安装分项工程质量检验评定表所属建设项目（合同段）项目工程所属

7、分部工程名称：所属单位工程：项目工程施工单位：分项工程编号：基本要求1、锚垫板应与孔道轴线垂直。2、吊杆、系杆防护应满足设计要求。3、应按设计要求程序进行施工。4、张拉设备应配套标定和使用，并不得超过标定期限使用。实测项目项次检查项目规定值或允许偏差实测值或偏差值质量评定12345678910平均值、代表值合格率（）合格判定关键项目吊杆拉力（kN）满足设计要求，设计未要求时10一般项目吊杆长度（mm）L/1000及10吊点位置（mm）10吊点高程（mm）高程10两侧高差20外观质量1.吊杆、系杆应无扭曲。质量保证资料2.防护层应无破损。工程质量等级评定检验负责人：检测：记录：复核：年 月 日 注：中下承式拱吊杆和柔性系杆实测项目应符合表8.8.7-1和8.8.7-2的规定，且任一吊杆拉力不得有超过20。浙江省交通建设工程监督管理局
