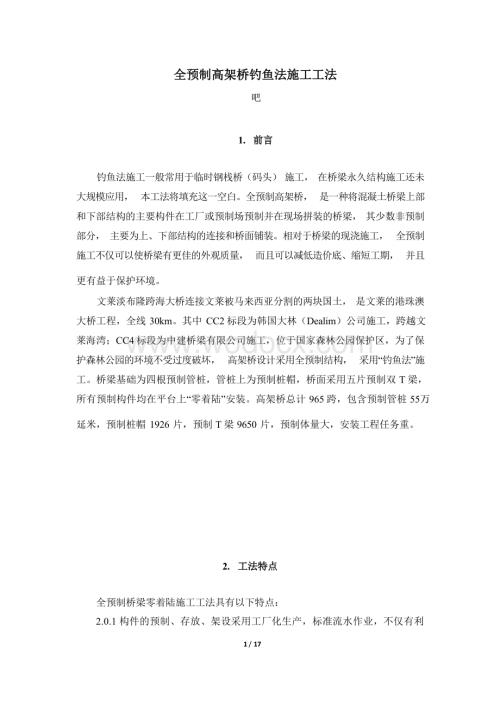

1、全预制高架桥钓鱼法施工工法吧1. 前言钓鱼法施工一般常用于临时钢栈桥（码头） 施工， 在桥梁永久结构施工还未 大规模应用， 本工法将填充这一空白。全预制高架桥， 是一种将混凝土桥梁上部 和下部结构的主要构件在工厂或预制场预制并在现场拼装的桥梁， 其少数非预制 部分， 主要为上、下部结构的连接和桥面铺装。相对于桥梁的现浇施工， 全预制 施工不仅可以使桥梁有更佳的外观质量， 而且可以减低造价底、缩短工期， 并且更有益于保护环境。文莱淡布隆跨海大桥连接文莱被马来西亚分割的两块国土， 是文莱的港珠澳 大桥工程，全线 30km。其中 CC2 标段为韩国大林（Dealim）公司施工，跨越文 莱海湾；CC4

2、 标段为中建桥梁有限公司施工，位于国家森林公园保护区，为了保 护森林公园的环境不受过度破坏， 高架桥设计采用全预制结构， 采用“钓鱼法”施 工。桥梁基础为四根预制管桩，管桩上为预制桩帽，桥面采用五片预制双 T 梁， 所有预制构件均在平台上“零着陆”安装。高架桥总计 965 跨，包含预制管桩 55万延米，预制桩帽 1926 片，预制 T 梁 9650 片，预制体量大，安装工程任务重。2. 工法特点全预制桥梁零着陆施工工法具有以下特点：2.0.1 构件的预制、存放、架设采用工厂化生产，标准流水作业，不仅有利于保证产品质量，而且减少了临时施工用地，节约了材料，降低了施工成本。2.0.2 利用移动钢平

3、台形成作业面，将预制管桩、桩帽和 T 梁施工分成三个作业点同时进行，流水施工。2.0.3 减少了气候对施工的制约，提高了工作效率，从而加快了工程进度。2.0.4 工厂化生产节能，有利于环保，降低现场施工的噪音，减少了粉尘、1 / 17废水对环境的污染。3. 适用范围3.0.1 全预制桥梁，采用履带吊作业安装预制构件；3.0.2 施工作业面受限或对环保有很高要求的工程，无法通过修筑施工便道等方式多点展开作业，运输及吊装妨碍交通、受场地和时间影响的桥梁；3.0.3 桥跨结构相同或类似，重复作业量大；4. 工艺原理桥梁构件预制是一项较为成熟的技术，一般是先在预制场预制台座上浇筑预 制构件的混凝土，待

4、混凝土达到设计或规范要求的强度后，移至存放处集中存放， 再倒运至施工现场进行安装作业。文莱淡布隆高架桥 CC4 标段地处原始森林， 对环境要求极高，高架桥从桩基础、桩帽到 T 梁均为预制结构，预制体量大，安装任务重，且要求施工“零着陆” ，采用钓鱼法施工。如果同一台设备先施工桩基再依次施工桩帽和 T 梁，这样逐步施工时间较 长而且构件之间采用湿接缝连接，需要在湿接缝达到一定强度，满足承重要求，才能进行下一步施工，因此一跨的施工周期会长达 1-2 周，无法满足工期要求。为了解决上述难题，本工程通过增加移动钢平台数量将桩基、桩帽和 T 梁 分到三个作业点同步进行，且各作业点之间的距离可以保证湿接缝

5、的养护时间满足设计要求。5. 工艺流程及操作要点5.1 施工工艺流程本项目预制管桩及 T 梁均在国内生产，用海船运输至文莱后，采用 4 艘 2-4 千吨驳船，从海船倒运至三个工作区拼装。桩帽则在现场预制场生产，采用千吨驳船倒运至作业区进行拼装。淡布隆大桥 CC4 标段全线共分为四个作业面：P269P509 ，P739P509，P739969 ，P1209P969。四个作业面同步施工，每个作业面初始阶段先在临2 / 17时钢平台上进行预制管桩施工，完成数跨后利用既有预制管桩作为基础，搭设移 动钢平台，履带吊在移动钢平台上前后移动，进行预制管桩、桩帽和 T 梁的施工。图 5.1.0 四个作业面示意

6、图5.2 构件预制在施工准备期间，需要为管桩、桩帽及双 T 梁的预制场选址，大型预制场 场地要开阔整洁，功能分区清晰，工厂化施工程度高。购置机械设备，并估算预 制构件每月的需求量。本项目的预制管桩预制场有两个，分别在珠海和南通； 双 T 梁预制场在盐城；桩帽则在项目现场预制场生产。 根据 2.5 天一跨的进度计算， 每月需要管桩 2.5 万吨， T 梁 1.1 万吨， 桩帽 3 千吨。5.2.1 管桩预制图 5.2.1-1 预制管桩加工主要工艺流程（1）钢筋笼加工与入模预应力主筋下料至计算长度，然后用端头机进行墩头处理。墩头处理完成后用滚焊机进行骨架滚焊，将螺旋筋和预应力筋组合在一起形成钢筋笼

7、骨架。3 / 17钢筋笼入模前对模板进行清理并涂抹脱模剂，使用吊车将钢筋笼吊入底模。图 5.2.1-2 预制管桩混凝土入模（2）混凝土布料混凝土采用龙门吊进行布料，布料时，严格遵循从“ 中间两头 中间” 的顺 序布料，严禁从头到尾直接布料。如需要布二槽料的管模，则第一槽料一定要均 匀布在管模内，第二槽料加在上面以使两槽料能混合均匀。布好料以后安排专人 负责两头插料，不得过分插实，导致砂石分离，中间混凝土料不得低于管模，两头不能过高。（3）合模合模前采用铁锹将料铲起堆好，清理干净两侧模边和套箍表面，放好挡浆草 绳。合上上模盖，用风炮拧紧螺丝，螺丝施拧时先拧跑轮旁边的，再按顺序依次施拧完成所有螺丝

8、，确保合模合拢，二次扳手对螺丝松紧程度进行检查和补拧。（4）张拉准确定位千斤顶位置，保证张拉头对正、扣好，成一水平线，禁止成角度张 拉。张拉应平稳、缓慢进行，张拉过程中的停顿次数不得少于 3 次，张拉达到设计值后，旋紧锚固螺母， 并保证不少于 30s 的稳压后方可卸压。4 / 17（5）离心成型离心采用自动离心装置进行控制，将张拉好的管桩放入离心槽中进行离心， 离心作用按慢速、低中速、中速、高速四个阶段进行，以保证混凝土密实，离心的时间控制在 15min 左右。图 5.2.1-3 预制管桩混凝土离心（6）蒸养管桩离心完成后连模板带桩一起蒸汽养护，养护时间 7.5-8h，温度：65-70。常压蒸

9、过程：静停 2h-升温 2h-恒温 2-4h（7）脱模蒸汽养护完成后， 混凝土强度可达 45-55MPa，吊装、拆模。（8） 自然养护 14 天以上。5 / 17图 5.2.1-4 预制管桩养护5.2.2 桩帽和 T 梁预制预制桩帽和 T 梁为普通钢筋混凝土结构，主要工艺流程如下图所示：6 / 17图 5.2.2 预制桩帽、T 梁加工主要工艺流程5.3 预制构件的运输本项目在珠海生产的预制管桩采用一艘船运输，每个月运输一次约 1.1 万吨， 江苏南通生产的管桩和江苏盐城生产的 T 梁采用一艘船运输，每月运输一次约 2.5 万吨。海船运输至文莱后，在海湾深水区抛锚停泊，考虑到从海湾运输至三 个工

10、作区的路线宽度和水深限制，采用 4 艘左右 2-4 千吨驳船，从海船倒运至三个工作区。桩帽在项目现场预制场生产后采用千吨驳船倒运至其余作业区。5.4 移动钢平台移动钢平台通过临时钢桩帽固定在预制管桩上，再搭设桥面结构，随着工作 面向前推进，施工平台从后向前逐跨移动、倒运。临时钢平台荷载包括 180t 履 带吊打桩施工荷载，130t 履带吊安装预制桩帽和 T 梁施工荷载以及预制构件运输车的荷载等，其中两种履带吊施工过程荷载考虑偏载效应。文莱淡布隆高架桥所有施工都在平台上流水作业，为满足工期要求，必须实 现移动钢平台的快速安拆。同时高架桥左右幅间的间隙约 90cm，为实现吊车、炮车从一幅转移到另一

11、幅，对移动钢平台进行结构设计优化：（1）桩顶连接系把常用的“耳板+销轴”形式优化为“耳板+花篮螺栓”形式， 连接更具灵活性和可调节性，有效地避免了由于管桩施工偏位造成的销轴难以插入的问题。7 / 17图 5.4.0-1 桩顶联接系断面图（2）优化跨间连接节点，普通贝雷片跨与跨之间采用销轴连接，安拆不方 便，文莱项目创造性的设计变截面贝雷片，跨与跨之间采用“梳齿板式” 结构互相错开，每跨都是完全简支梁，拆装方便。图 5.4.0-2 贝雷片相互错开，形成简支结构（3）在桩顶位置设计变截面贝雷片，降低平台高度，使平台顶与混凝土桥 面等高，便于吊车、车辆跨越。在吊车、车辆需要转弯的位置设置贝雷片加密区

12、，有效地解决了吊车、车辆跨越转弯的问题。8 / 17图 5.4.0-3 移动钢平台断面图（车辆转弯处）图 5.4.0-4 移动钢平台立面图（4）优化平台分块，利用贝雷片和工字钢等型材焊接而成的整体结构，分 块整体吊装。平台横向分块，将功能区分为履带吊作业区和炮车行走区，两块区域结构断开，有效地消除了炮车运行对履带吊造成的扰动，同时大大节省了材料。9 / 17图 5.4.0-5 钢平台功能划分图结构计算采用 Eurocode1993 极限状态设计法，利用 MIDAS/Civil V.8.3.2 建模计算，荷载系数： 活载 1.6 ，恒载 1.4。荷载说明：打桩机（180t 履带吊）打桩作业，履带

13、吊回转作业造成履带荷载分布不均匀，根据履带吊厂家提供的履带带压分布情况如图所示：10 / 17图 5.4.0-6 180t 履带吊带压分布图（正前方吊装）图 5.4.0-7 180t 履带吊带压分布图（正侧方吊装）建立计算模型：11 / 17图 5.4.0-8 计算模型图（正前方吊装）图 5.4.0-9 计算模型图（正侧方吊装）计算结果：图 5.4.0-10 计算结果图考虑了履带压力分布不均匀的情况，贝雷梁计算最大应力 263MPa ，最大挠度 11.3mm。均在规范规定范围内。5.5 钓鱼法施工平面组织要点左幅施工：一个打桩机位于临时平台上施工桩基，后面一台履带吊位于右幅 预制 T 梁桥面上

14、安装左幅桩帽以及湿接缝施工，同样这台履带吊可以在桥面上向后移动施工左 T 梁和湿接缝。右幅施工：一个打桩机位于临时平台上施工桩基，后面一台履带吊站在左幅 临时平台上安装右幅桩帽以及湿接缝施工，同样这台履带吊可以在临时平台上向后移动施工右幅 T 梁和湿接缝。12 / 17图 5.5.0-1 桩基、桩帽和 T 梁三个作业点示意图预制构件桩基、桩帽和 T 梁安装以及相关湿接缝施工完成后，进行临时平 台的倒运，右幅临时平台的最后一跨倒运至第一跨前，左幅也是最后一跨倒运至第一跨，进入下一个标准循环的施工流程。图 5.5.0-2 临时平台的倒运示意图每个作业面，左右幅包含两个打桩作业点、两个安装桩帽作业点

15、和两个 T 梁的作业点。安排两套打桩设备（每套包含一台 180t 履带吊、一台打桩锤）打 桩，和两台 130t 履带吊分别施工左右两幅的桩帽、T 梁，每台 130t 履带吊的工 作内容包含桩帽的安装、桩芯钢筋的安装、桩芯混凝土的浇筑、T 梁的安装、T 梁湿接缝钢筋安装、T 梁湿接缝浇筑等施工工序。相同的施工工序在左右两幅两个履带吊的工作范围内安排错开，便于资源的调配。左右幅工作内容基本相同、工期一样，因此可以保持统一步调。第一个作业 点是施工桩基，四根桩基施工周期较长，第二个作业点是安装一片桩帽和湿接缝， 第三个作业点是安装五片 T 梁和湿接缝，这两个作业点工作内容较少，可以采 用一台履带吊完

16、成。经过分析比较，第一个作业点的四根桩基的安装控制工期， 考虑到移动平台的拆除时间，一个标准循环的工期理想状态为 2.5 天，考虑天气等不利因素， 一个循环为 2.5-3.5 天。13 / 17图 5.5.0-3 2.5 天钓鱼法施工流程示意图在一个标准施工循环为 2.5 天的情况下，在安装 T 梁之前桩芯混凝土的养护 时间是 4 天（例如，PN+11S 桥墩桩帽，桩芯混凝土在第 2 天上午浇筑，第 6 天 上午需要安装（PN+10PN+11）S 跨 T 梁，因此养护时间是 5.5 天），在桥面行 走运输车之前 T 梁湿接缝的养护时间是 5.5 天（例如，（PN+8PN+9）S 跨，湿 接缝混

17、凝土在第 2 天下午浇筑，第 8 天上午需要运输车辆通行，因此养护时间是 5.5 天）。相关的混凝土配合比会提前进行试验，满足上述时间施加荷载的要求。 考虑机械设备故障和天气影响，当实际施工时间长于 2.5 天，是 2.5 天-3.5 天时，上述湿接缝的混凝土的养护时间会更长，早期强度也能确保也能满足施工要求。采用临时平台的方式将桩基、桩帽、T 梁三种预制构件的施工平摊到三个作 业点进行，将逐步施工改为同步施工，将 1-2 周的施工周期缩短为 2.5-3.5 天，满足了工期计划要求。6. 材料与设备6.1 材料表 6.1.0 材料表14 / 17序号材料名称数量1预制管桩7554 根（约 24

18、000 节）2预制桩帽1926 片3预制 T 梁9650 片4移动钢平台56 跨（5200 吨）6.2 机械设备表 6.2.0 机具设备表序号设备名称规格型号数量1履带吊180t8 台2履带吊130t8 台3发电机400kW12 台4发电机200kW7 台5龙门吊50t4 台6驳船1000t4 艘7发电机300kW7 台8混凝土罐车6 立方8 台9液压振锤16t8 台10液压振锤20t8 台11电焊机BX1-50040 台7. 质量控制为了确保工程质量，组织施工人员，进行全面质量管理意识教育，认真学习技术规范和质量评定标准，熟悉掌握技术规范、设计图纸、施工工艺。实行工序质量控制， 由质量部负责

19、对每道工序进行自检，并提出质量标准， 控制方法和检查验收的内容，使每个施工人员明确质量目标，以确保工程质量在施工过程中处于受控状态。建立严格的奖罚制度与质量责任制度，推行工程质量责任制。对违反操作规 程、程序，使用不合格材料等影响工程质量的除坚决返工外，还要对当事人进行处罚，对严格按照要求施工，工程达到优良的给予奖励。8. 安全措施认真执行相关安全规范或标准，并结合具体情况，制定安全生产基本保障措15 / 17施。把安全作业环境及安全施工措施需要费用列入工程概算，用于施工安全防护用具及设置的采购和更新、安全施工措施的落实和安全生产条件的改善。设置安全部，配备专职安全生产管理人员，负责对安全生产

20、进行现场监督检查。施工人员进场必须穿戴安全鞋、安全衣及安全帽，并在预制场入口、临时用电设施、履带吊等施工起重机械等处设置明显的安全警示标志。施工现场的安全防护用具、机械设备、施工机具等必须有专人管理，定期进行维修和保养，并建立相应的资料档案。9. 环保措施淡布隆大桥 CC4 标段全线位于淡布隆国家森林公园， 原则上不允许机械设 备下地施工。仅三个进场的施工区域可以修筑钢栈桥等临时设施，限制修筑施工 便道，必须采用高强度土工布铺底、填筑大粒径碎石，部分区域铺设木材加强承载力。在文莱淡布隆大桥的所有施工过程中，施工时建立的临时设施在工程结束后 都需要拆除并恢复原状，全线施工过程中禁止机械设备下地，

21、所有机械设备必须 设有接油设施，禁止油污滴落到地面，所有生活、生产垃圾必须收集丢弃至指定地点，全线建立移动厕所，排泄物定期清理外运，不得丢弃在保护区内。所有生产区地表水不能直接排入河道， 需要经过处理并定期取样检测；生活区废水及化粪池必须经过特定沉淀过滤装置再排放，并于排放口每天取样化验。10. 效益分析淡布隆大桥 CC4 标段高架桥的主要构件均为预制构件，减少了临时施工用 地，节约了材料， 从而降低了施工成本；预制施工减少了气候对施工的制约，提 高了工作效率， 从而加快了工程进度；预制施工有利于环境保护，降低现场施工的噪音，减少了粉尘、废水对环境的污染。在当前国家大力推行装配式（预制）施工的
