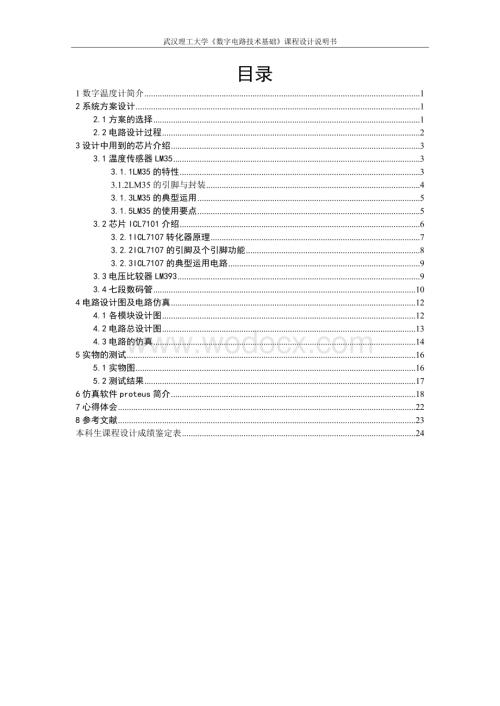

1、武汉理工大学数字电路技术基础课程设计说明书目录1数字温度计简介12系统方案设计12.1方案的选择12.2电路设计过程23设计中用到的芯片介绍33.1温度传感器LM3533.1.1LM35的特性33.1.2LM35的引脚与封装43.1.3LM35的典型运用53.1.5LM35的使用要点53.2芯片ICL7101介绍63.2.1ICL7107转化器原理73.2.2ICL7107的引脚及个引脚功能83.2.3ICL7107的典型运用电路93.3电压比较器LM39393.4七段数码管104电路设计图及电路仿真124.1各模块设计图124.2电路总设计图134.3电路的仿真145实物的测试165.1实物

2、图165.2测试结果176仿真软件proteus简介187心得体会228参考文献23本科生课程设计成绩鉴定表24摘要数字温度计是一种电子产品，由温感元件来识别温度，既将温度信号转化为模拟的电信号。再经过数模转换为数字的电信号，最后经编码显示在数码管上，或者液晶屏上。本文介绍基于LM35与ICL7107制作的数字温度计方法、原理以及电路工艺、并给出完整的电路。该电路具有高精度，高稳定性，低温漂，低功耗的优点，且价格低廉，使用方便，是传统的水银温度计，金属温度计的理想替代品，广泛应用于工业、农业、医疗器械等领域的温度探测。也在本文中详细介绍了各电路的工作模块及相应的芯片。关键字：温度计 LM35

3、ICL7107 电路模块Abstract Digital thermometer is a kind of electronic products, feeling components to identify temperature by temperature, both the temperature signal into analog signals. After analog-to-digital conversion to digital electrical signals, finally the encoded in the digital tube display, or

4、 LCD screen. In this paper, the digital thermometer based on LM35 and ICL7107 production method, principle and circuit process, and complete circuit is given. The circuit has a high precision, high stability, low temperature drift, the advantages of low power consumption, and low cost, easy to use,

5、is one of the traditional mercury thermometer, metal thermometer ideal substitutes, are widely used in industry, agriculture, medical apparatus and instruments in areas such as temperature detection. In this article also introduced the work of each circuit module and the corresponding chip.Key words

6、: the thermometer LM35 ICL7107 circuit module1数字温度计简介 数显温度计可以准确的判断和测量温度，以数字显示，而非指针或水银显示。故称数字温度计或数字温度表。温度数我们日常生产和生活中实时在接触到的物理量，但是它是看不到的，仅凭感觉只能感觉到大概的温度值，传统的指针式的温度计虽然能指示温度，但是精度低，使用不够方便，显示不够直观，数字温度计的出现可以让人们直观的了解自己想知道的温度到底是多少度。数显温度计采用温度敏感元件也就是温度传感器(如铂电阻，热电偶，半导体，热敏电阻等)将温度的变化转换成电信号的变化，如电压和电流的变化，温度变化和电信号的变化

7、有一定的关系，如线性关系，一定的曲线关系等，这个电信号可以使用模数转换的电路即 A/D转换电路将模拟信号转换为数字信号，数字信号再送给处理单元，如单片机或者PC机等，处理单元经过内部的软件计算将这个数字信号和温度联系起来，成为可以显示出来的温度数值，如25.0摄氏度，然后通过显示单元，如LED，LCD或者电脑屏幕等显示出来给人观察。这样就完成了数字温度计的基本测温功能。数字温度计采用进口芯片组装精度高、高稳定性，误差0.5%， 内电源、微功耗、不锈钢外壳，防护坚固，美观精致。采用进口高精度、低温漂、超低功耗集成电路和宽温型液晶显示器，内置高能量电池连续工作5年无需敷设供电电缆，是一种精度高、稳

8、定性好、适用性极强的新型现场温度显示仪。是传统现场指针双金属温度计的理想替代产品，广泛应用于各类工矿企业，大专院校，科研院所。数字温度计根据使用的传感器的不同，AD转换电路，及处理单元的不同，它的精度，稳定性，测温范围等都有区别，这就要根据实际情况选择符合规格的数字温度计。2系统方案设计2.1方案的选择 由课程设计要求，可得如下预选方案方案一： 用一个热敏电阻,通过热敏电阻把温度转化为电压,再得到每一度热敏电阻的电压变化值,用LM324运放做成乘法器,使电压乘以一个比例系数,使一度的变化得到一个整数变化的电压值,然后送入MC14433A/D转换器进行数模转换和数字显示。方案二： 采用温度传感器

9、对温度进行采集，采集的电压经过放大电路将信号放大，然后经过3.5位A/D转换器转换成数字信号，在进行模拟/数字信号转换的同时, 还可直接驱动LED显示器,将温度显示出来。方案三： 采用ICL7107进行模数转换。通过温度传感器LM35采集到温度信号，通过使用ICL7107集A/D转换和译码器于一体的功能，直接驱动数码管，省去译码器的接线。再通过LM393等组成的报警电路来达到超温报警的效果。 根据电路的简易性与可实行性(比如电路线路多而繁杂，MC14433等芯片在元件库中缺少等)，选用方案三。用温度传感器LM35与集A/D转换和译码器于一体的ICL7107和电压比较器LM393来设计电路。2.

10、2电路设计过程 系统大致框图如图2.2.1所示报警模块数模转换模块显示模块（数码管）温度产生模块电压比较模块 图2.2.1系统设计大致框图 根据系统大致框图，总共可以分为五个模块。对相应的模块进行相应的电路，设计，找出相应的元器件，最后组成一个完整的数字温度计。 温度产生模块即利用温度传感器就是将温度信号反映到电信号上去，可以用热敏电阻及一些热传感器来实现，由于热敏电阻的阻值与温度不成线性关系，所以这里主要是用温度传感器将温度信号线性地反映到电压上来实现温度取样，测量温度信号为模拟量。数模转换模块可以由三极管放大或是用集成运算放大器将取样的温度信号放大，然后用利用A/D转换器进行转换。A/D转

11、换主要的任务是对模拟电信号进行分析，将其信号转换成数字信号。显示模块可以用各种类型的七段LED显示。这里根据要求，选了4位LED数码管显示。电压比较模块用一些电压比较器LM393进行搭建电路。报警模块可以选用一些LED灯、蜂鸣器灯等实现温度超标时的报警电路。3设计中用到的芯片介绍3.1温度传感器LM35 在此次课设中，采用的温度传感器为LM35，LM35系列是精密集成电路温度传感器，其输出的电压线性地与摄氏温度成正比。因此 ，LM35比按绝对温标校准的线性温度传感器优越感得多。LM35系列传感器生产制作时已经过校准，输出电压与摄氏温度一一对应，使用极为方便。灵敏度为10.0mV/，精度在0.4

12、至0.8(-55至+150温度范围内),重复性好，低输出阻抗，线性输出和内部精密校准使其与读出或控制电路接口简单和方便，可单电源和正负电源工作。3.1.1LM35的特性1、在摄氏温度下直接校准2、+10.0mV/的线性刻度系数3、确保0.5的精度(在25)4、额定温度范围为-55至+1505、适合于远程应用6、工作电压范围宽,4V 至30V7、低功耗,小于60uA8、在静止空气中,自热效应低,小于0.08的自热9、非线性仅为1/410 输出阻抗，通过1mA 电流时仅为0.13.1.2LM35的引脚与封装LM35的引脚与封装及类别信息如下图3.1.2所示 图3.1.2LM35的信息3.1.3LM

13、35的典型运用 LM35作为温度传感器，可以使用单电源与双电源，其电路图如下3.1.3.1所示，其满量程摄氏温度传感器电路如图3.1.3.2所示单电源模式 正负双电源模式 图3.1.3.1LM35的供电模式 图3.1.3.2LM35的满量程电路图3.1.5LM35的使用要点 实际使用中，可将塑封的传感器的平面用环氧树指粘贴在待测的零件表面，若是TO-46 金属封装的，则可在待测零件上钻一个与传感器管帽相当的孔，用胶粘牢，安装十分简单。温度差不会超过0.01，这是在假定环境空气温度与表面温度总是相同的前提下，如果环境温度比表面温度高或低许多时，LM35 器件外表面的实际温度将为环境温度和表面温度

14、之间的温度。对于TO-92 封装来说，情况更是如此。在这里，铜导线是向器件传导热量的主要热渠道，因此，其温度将更接近空气温度，而不是表面温度。了解决这个问题，应确保到LM35 的导线保持与器件外表面同样的温度，最容易的方法是用环氧树脂覆盖这些导线，以确保引线和导线与器件外表面具有相同的温度，使得器件外表面的温度将不受环境温度的影响。TO-46 金属封装也可被焊在金属表面或管子上，当然在这种情况下电路的电源负端（V-）接地到金属壳上。另一种方法是，LM35 被安装在密闭的金属管中，然后浸入一个槽中或拧入槽的螺纹孔中。和任何集成电路一样LM35 和其伴随导线及电路必须绝缘和干燥，以防止漏电几腐蚀。

15、如果电路工作在可能发生凝结的低温下，就应该更加注意。经常使用Humiseal 和环氧树脂等印刷电路涂层和漆，以确保湿气不会腐蚀LM35 或其连接。 电容负载问题：与许多微功率电路一样，LM35 具有有限的驱动电容负载能力。若无特别的预防措施LM35 独自能驱动50pF 的电容负载。如果加入一个更大的负载，可以方便地用一个电阻来隔绝或解耦这个负载，或者在输出与地之间用一个串联的R-C 阻尼器来提高电容的容差。3.2芯片ICL7101介绍 ICL7107是高性能、低功耗的三位半AD转换器，同时包含有七段译码器、显示驱动器、参考源和时钟系统。ICL7107可直接驱动共阳极LED数码管。ICL7107

16、将高精度、通用性和真正的低成本很好的结合在一起，它有低于10uV的自动校零功能，零漂小于1uV/，低于10pA的输入电流，极性转换误差小于一个字。真正的差动输入和差动参考源在各种系统中都很有用。在用于测量负载单元、压力规管和其它桥式传感器时会有更突出的特点。ICL7107属于CMos大规模集成电路，它的最大显示值为士1999，最小分辨率为100uV，转换精度为0.05士1个字。能直接驱动共阳极LED数码管，不需要另加驱动器件，使整机线路简化，采用士5V两组电源供电，并将第21脚的GND接第30脚的IN 。在芯片内部从V+与COM之间有一个稳定性很高的2.8V基准电源，通过电阻分压器可获得所需的

17、基准电压VREF 。能通过内部的模拟开关实现自动调零和自动极性显示功能。输入阻抗高，对输入信号无衰减作用。整机组装方便，无需外加有源器件，配上电阻、电容和LED共阳极数码管，就能构成一只直流数字电压表头。噪音低，温漂小，具有良好的可靠性，寿命长。芯片本身功耗小于15mw（不包括LED）。未设有一专门的小数点驱动信号。使用时可将LED共阳极数数码管公共阳极接V+.,可以方便的进行功能检查。3.2.1ICL7107转化器原理ICL7107转化器原理图如图3.2.1所示。其中计数器对反向积分过程的时钟脉冲进行计数。控制逻辑包括分频器、译码器、相位驱动器、控制器和锁存器。驱动器是将译码器输出对应于共阳

18、极数码管七段笔画的逻辑电平变成驱动相应笔画的方波。图3.1.2 ICL7107转化器原理图控制器的作用有三个：第一，识别积分器的工作状态，适时发出控制信号，使各模拟开关接通或断开，A/D转换器能循环进行。第二，识别输入电压极性，控制LED数码管的负号显示。第三，当输入电压超量限时发出溢出信号，使千位显示“1 ，其余码全部熄灭。 钓锁存器用来存放A/D转换的结果，锁存器的输出经译码器后驱动LED 。它的每个测量周期自动调零（AZ）、信号积分（INT）和反向积分（DE）三个阶段.3.2.2ICL7107的引脚及个引脚功能ICL7107AD转换器的管脚排列及其各管脚功能如图3.2.2所示。1 V+

19、OSC1 402 D1 OSC2 393 C1 OSC3 384 B1 TEST 375 A1 REF HI 366 F1 REF LO 357 G1 CREF+ 348 E1 CREF 339 D2 COMMON 3210 C2 I CL7107 IN HI 3111 B2 IN LO 3012 A2 A-Z 2913 F2 BUFF 2814 E2 INT 2715 D3 V- 2616 B3 G2 25 17 F3 C3 2418 E3 A3 2319 AB4 G3 2220 POL GND 21 图3.2.2ICL7107管脚排列各引脚功能简单介绍如下：1脚，正电源端，接直流+5V；2

20、20脚、2225脚，接相应的数码管；21脚，接GND；26脚，负电源端，接直流-5V；27脚，积分器输出端，外接积分电容C（一般取C=0.22uF）；28脚，输入缓冲放大器的输入端。外接积分电阻R(一般取R=47k)；29脚，积分器和比较器的反向输入端，接自校零电容C (一般取C=0.47uF)；30、31脚，模拟量输入端；32脚，模拟信号公共端；33、34脚，基准电容端；35、36脚，基准正负电压端。37脚，测试端。38、39、40脚，产生时钟脉冲的振荡器的引出端，外接R、C元件。3.2.3ICL7107的典型运用电路 如下图3.2.3所示，为ICL7107的典型运用电路 图3.2.3ICL

21、7107的典型运用电路3.3电压比较器LM393 LM393 是双电压比较器集成电路，其主要特点为：工作电源电压范围宽，单电源、双电源均可工作，单电源：236V，双电源:118V；消耗电流小，Icc=0.8mA；输入失调电压小，VIO=2mV；共模输入电压范围宽，Vic=0Vcc-1.5V；输出与TTL，DTL，MOS，CMOS等兼容；输出可以用开路集电极连接“或”门，其管脚排列图如下图3.3.1所示。引脚功能如下图3.3.2所示 图3.3.1LM393的引脚图 图3.3.2引脚功能3.4七段数码管 在此次课程设计中，所用到的数码管为七段共阳数码管。其引脚图如下 图3.4.1七段数码管引脚图

22、图3.4.2七段数码管引脚图数码管使用条件：a、段及小数点上加限流电阻b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA峰值电流：100mA上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的。数码管使用注意事项说明：（）数码管表面不要用手触摸，不要用手去弄引角；（）焊接温度：度；焊接时间：（）表面有保护膜的产品,可以在使用前撕下来。 数码管可以分为共阳极与共阴极两种，共阳极就是把所有LED的阳极连接到共同接点com，而每个LED的阴极分别为a、b、c、d、e、f、g及dp（小数点）；

23、共阴极则是把所有LED的阴极连接到共同接点com，而每个LED的阳极分别为a、b、c、d、e、f、g及dp（小数点），如下图所示。图中的8个LED分别与上面那个图中的ADP各段相对应，通过控制各个LED的亮灭来显示数字。图3.4.3共阳极数码管 图3.4.4共阴极数码管4电路设计图及电路仿真4.1各模块设计图 各模块的设计图如下 温度采集模块采用LM35它采用内部补偿，输出可以从0开始。常温下，不需要额外的校准处理即可达到 1/4的准确率，工作范围-55 to +150。电源供应模式有单电源与正负双电源两种。图4.1.1温度采集模块A/D转换模块采用ICL72073位半的ADC转换芯片,可以大

24、大降低线性误差，使其小于1个计数。图4.1.2A/D转换模块 数码显示模块采用4位LED显示，表示符号位，十位，个位，百位及小数点等图4.1.3数码显示模块 由LM393与LED一同组成电压比较模块和报警模块，当由温度传感器转换输出的电压超过一定值，LED将会发光报警。图4.1.4电压比较模块和报警模块4.2电路总设计图由以上模块得电路总设计图，如下图4.2所示。 图4.2电路的总设计图4.3电路的仿真 电路仿真结果如下 图4.3.1电路仿真图一 由电路仿真图一可以看出，当温度传感器为100时，数码管显示的温度也为100，LED警示灯发光，其显示误差为0，符合课程设计任务书要求。且其温度范围也

25、符合课程设计任务书要求。 图4.3.2电路仿真图二 由电路仿真图二的仿真结果可以看出，当温度传感器的温度为53时，数码管的显示温度为52.8，符合精度要求，且也满足对负温度的要求范围。 图4.3.3电路仿真图三 图4.3.4电路仿真图四 由电路仿真图三和电路仿真图四可以看出，当温度传感器的示数为99时，数码管显示99，LED指示灯不发光，温度传感器示数为100时，数码管显示100，LED指示灯发光。则两次仿真得数据均满足精度要求，两次仿真LED的发光情况说明在温度到达100时，LED会发光预警，而低于100时，LED不会发光，满足设计要求。5实物的测试5.1实物图由仿真图焊接得到实物图，如下图

26、5.1.1与图5.1.2所示图5.1.1实物图正面图5.1.2实物反面5.2测试结果测试结果如下图5.2.1所示图5.2.1测试结果图6仿真软件proteus简介 Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加

27、其他系列处理器模型。在编译方面，它也支持IAR、Keil和MPLAB等多种编译器。 Proteus软件具有其它EDA工具软件（例：multisim）的功能。这些功能是：1原理布图 2PCB自动或人工布线 3SPICE电路仿真。 革命性的特点。1互动的电路仿真，用户甚至可以实时采用诸如RAM，ROM，键盘，马达，LED，LCD，AD/DA，部分SPI器件，部分IIC器件。2仿真处理器及其外围电路，可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建

28、立了完备的电子设计开发环境。基本操作1、选择元件：P按钮 常用功能：1常用元件所在库及名称名称 所在库名 元件名：51单片机 Microprocessor AT89C51;电阻 Resistors;排阻 Resistors RESPACK;电容 Capacitors;晶振 Miscellaneous CRYSTAL;继电器 Switches&Relays G2R;三级管 Transistors;7段数码管 Optoelectronics 7SEG-COM-AN（共阳）;7SEG-COM-CAT（共阴）;LED,LED-BLUE/GREEN;2选择要使用的元件：在Pick Device窗口双击相

29、应元件名称，即可将元件添加到主界面左侧的列表中3、放置元件到绘图区：单击列表中的元件，然后在右侧的绘图区单击，即可将元件放置到绘图区。（每单击一次鼠标就绘制一个元件，在绘图区空白处单击右键结束这种状态）4、删除元件：右击元件一次表示选中（被选中的元件呈红色），选中后再一次右击则是删除。5、移动元件：右击选中，然后用左键拖动。6、旋转元件：左下角旋转工具栏7、元件连线：在引脚上鼠标指针变成X状，单击，移动到目的引脚，再次单击。8、删除连线：同删除元件9、绘制电源和地：单击工具栏上的左起第8个工具（Inter-Sheet Terminal），左侧工具栏显示TERMINALS，可在其中选择POWER

30、或GROUND，像放置元件一样放置到绘图区。功能模块（1）智能原理图设计（ISIS） 丰富的器件库：超过27000种元器件，可方便地创建新元件；智能的器件搜索：通过模糊搜索可以快速定位所需要的器件；智能化的连线功能：自动连线功能使连接导线简单快捷，大大缩短绘图时间；支持总线结构：使用总线器件和总线布线使电路设计简明清晰； 可输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使用。（2）完善的电路仿真功能（Prospice） ProSPICE混合仿真：基于工业标准SPICE3F5，实现数字/模拟电路的混合仿真；超过27000个仿真器

31、件：可以通过内部原型或使用厂家的SPICE文件自行设计仿真器件，Labcenter 也在不断地发布新的仿真器件，还可导入第三方发布的仿真器件；多样的激励源：包括直流、正弦、脉冲、分段线性脉冲、音频（使用wav文件）、指数信号、单频FM、数字时钟和码流，还支持文件形式的信号输入；丰富的虚拟仪器：13种虚拟仪器，面板操作逼真，如示波器、逻辑分析仪、信号发生器、直流电压/电流表、交流电压/电流表、数字图案发生器、频率计/计数器、逻辑探头、虚拟终端、SPI调试器、I2C调试器等；生动的仿真显示：用色点显示引脚的数字电平，导线以不同颜色表示其对地电压大小，结合动态器件（如电机、显示器件、按钮）的使用可以

32、使仿真更加直观、生动；高级图形仿真功能（ASF）：基于图标的分析可以精确分析电路的多项指标，包括工作点、瞬态特性、频率特性、传输特性、噪声、失真、傅立叶频谱分析等，还可以进行一致性分析；（3）独特的单片机协同仿真功能（VSM） 支持主流的CPU类型：如ARM7、8051/52、AVR、PIC10/12、PIC16、PIC18、PIC24、dsPIC33、HC11、BasicStamp、8086、MSP430等，CPU类型随着版本升级还在继续增加，如即将支持CORTEX、DSP处理器； 支持通用外设模型：如字符LCD模块、图形LCD模块、LED点阵、LED七段显示模块、键盘/按键、直流/步进/伺

33、服电机、RS232虚拟终端、电子温度计等等，其COMPIM（COM口物理接口模型）还可以使仿真电路通过PC机串口和外部电路实现双向异步串行通信； 实时仿真：支持UART/USART/EUSARTs仿真、中断仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真； 编译及调试：支持单片机汇编语言的编辑/编译/源码级仿真，内带8051、AVR、PIC的汇编编译器，也可以与第三方集成编译环境（如IAR、Keil和Hitech）结合，进行高级语言的源码级仿真和调试；（4）实用的PCB设计平台 原理图到PCB的快速通道：原理图设计完成后，一键便可进入ARES的P

34、CB设计环境，实现从概念到产品的完整设计；先进的自动布局/布线功能：支持器件的自动/人工布局；支持无网格自动布线或人工布线；支持引脚交换/门交换功能使PCB设计更为合理；完整的PCB设计功能：最多可设计16个铜箔层，2个丝印层，4个机械层（含板边），灵活的布线策略供用户设置，自动设计规则检查，3D 可视化预览；多种输出格式的支持：可以输出多种格式文件，包括Gerber文件的导入或导出，便利与其它PCB设计工具的互转（如protel）和PCB板的设计和加工。 资源丰富1Proteus可提供的仿真元器件资源：仿真数字和模拟、交流和直流等数千种元器件，有30多个元件库。2Proteus可提供的仿真仪

35、表资源 ：示波器、逻辑分析仪、虚拟终端、SPI调试器、I2C调试器、信号发生器、模式发生器、交直流电压表、交直流电流表。理论上同一种仪器可以在一个电路中随意的调用。3除了现实存在的仪器外，Proteus还提供了一个图形显示功能，可以将线路上变化的信号，以图形的方式实时地显示出来，其作用与示波器相似，但功能更多。这些虚拟仪器仪表具有理想的参数指标，例如极高的输入阻抗、极低的输出阻抗。这些都尽可能减少了仪器对测量结果的影响。4Proteus可提供的调试手段 Proteus提供了比较丰富的测试信号用于电路的测试。这些测试信号包括模拟信号和数字信号。电路仿真在PROTEUS绘制好原理图后，调入已编译好

36、的目标代码文件：*.HEX，可以在PROTEUS的原理图中看到模拟的实物运行状态和过程。 PROTEUS 是单片机课堂教学的先进助手。PROTEUS不仅可将许多单片机实例功能形象化，也可将许多单片机实例运行过程形象化。前者可在相当程度上得到实物演示实验的效果，后者则是实物演示实验难以达到的效果。它的元器件、连接线路等却和传统的单片机实验硬件高度对应。这在相当程度上替代了传统的单片机实验教学的功能，例：元器件选择、电路连接、电路检测、电路修改、软件调试、运行结果等。课程设计、毕业设计是学生走向就业的重要实践环节。由于PROTEUS提供了实验室无法相比的大量的元器件库，提供了修改电路设计的灵活性、

37、提供了实验室在数量、质量上难以相比的虚拟仪器、仪表，因而也提供了培养学生实践精神、创造精神的平台随着科技的发展，“计算机仿真技术”已成为许多设计部门重要的前期设计手段。它具有设计灵活，结果、过程的统一的特点。可使设计时间大为缩短、耗资大为减少，也可降低工程制造的风险。相信在单片机开发应用中PROTEUS也能茯得愈来愈广泛的应用。 使用Proteus 软件进行单片机系统仿真设计，是虚拟仿真技术和计算机多媒体技术相结合的综合运用，有利于培养学生的电路设计能力及仿真软件的操作能力；在单片机课程设计和全国大学生电子设计竞赛中，我们使用 Proteus 开发环境对学生进行培训，在不需要硬件投入的条件下，

38、学生普遍反映，对单片机的学习比单纯学习书本知识更容易接受，更容易提高。实践证明，在使用 Proteus 进行系统仿真开发成功之后再进行实际制作，能极大提高单片机系统设计效率。因此，Proteus 有较高的推广利用价值。 目前Proteus的最新版为7.10,ARM cortex处理器被增加，在7.9中已经增加DSP。7心得体会 在此次课程设计中，进一步巩固了所学的知识，理论和实践方面都有了很大的提高，更多的是数电方面的知识的理解，很多无法在课堂上理解的抽象理论知识有了重新的认识，也了解了关于LM35与ICL7107的特性和功能，了解了他们各自的典型运用电路。 本次的数字温度计设计实践将我们学到

39、的知识应用到了实践，深化了我对数字电路设计和模拟电路的设计，让我们在设计的实践中获得了更多的知识，同时锻炼了我们的动手能力。学习了理论知识和实践操作，我们不仅仅得到的事课本上的东西，更重要的是我们通过自己的亲自动手，让我们知道了分析电路、设计电路的步骤以及计算机软件辅助等。在实验中涉及到了二极管、三端稳压器、电容、锁存器、数码管等的使用，加深了我对模拟电路，数字电路的理解，同时加深了我对几种元件的使用的认识。 设计一开始不知道如何下手，经过广泛的查阅资料，我找到了很多有用的信息，为我的设计带来了很多方便。通过这个设计让我得到了很多，很多事情做不做得好是回事，关键是自己要亲自去实践，亲自动手做，
