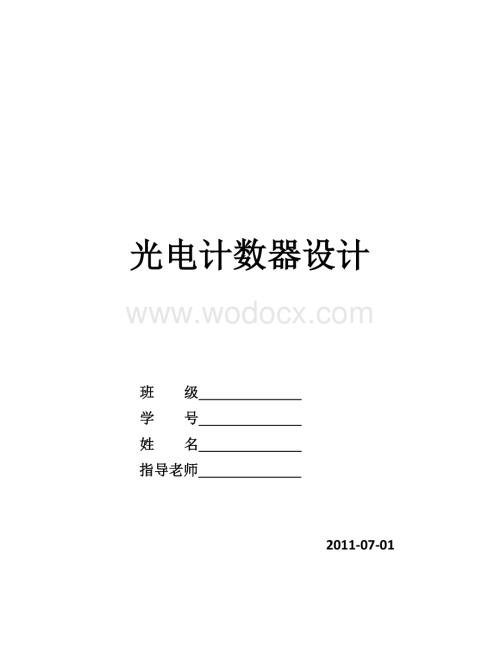

1、光电计数器设计 班 级 学 号 姓 名 指导老师 2011-07-01光电计数器实验报告 摘要 光电计数器有直观和计数精确的优点，目前已在各种行业中普遍使用。光电计数器有多种计数触发方式，它是由实际使用条件和环境决定的。有采用机械方式的接触式触发的，有采用电子传感器的非接触式触发的，光电式传感器是其中之一，它是一种非接触式电子传感器。这种计数器在工厂的生产流水线上作产品统计，有着其他计数器不可取代的优点。本文针对光电计数器的设计要求，在实现了基本要求的基础上改加了测物体转速的功能。内容简介光电计数器是通过光电耦合器OPTOISO1发光二极管一端在加电压的条件下发出红外光，红外光照射光电耦合器的

2、光敏三极管一端是光敏三级管导通，从而使光敏三级管集电极一端产生低电平。当有物体遮住红外光时，光敏三极管截止从而产生高低电平的跳变。并通过74LS14反相器整形送入单片机进行处理。本设计计数器可将机械或人工计数方式变为电子计数形式，并且采用8*8戴南镇显示屏来计数显示。一、方案设计和论证采用单片机控制模块提供电源。改方案的优点是系统简明扼要，节约成本；缺点是输出功率不高。1.2、技术传感器部分根据老师要求我们一律采用光电耦合器进行计数1.3、显示部分根据实验要求我们一律采用8*8点阵进行计数显示。 系统硬件图2.1 复位电路为确保微机系统中电路稳定可靠工作，复位电路是必不可少的一部分，复位电路的

3、第一功能是上电复位。一般微机电路正常工作需要供电电源为5V5%，即4.755.25V。由于微机电路是时序数字电路，它需要稳定的时钟信号，因此在电源上电时，只有当VCC超过4.75V低于5.25V以及晶体振荡器稳定工作时，复位信号才被撤除，微机电路开始正常工作。电路图如下：上电自动复位是通过外部复位电路的电容充电来实现的。只要Vcc的上升时间不超过1ms，就可以实现自动上电复位。2.2 时钟电路时钟电路可以简单定义如下： 1.就是产生象时钟一样准确的振荡电路。 2.任何工作都按时间顺序。用于产生这个时间的电路就是时钟电路。时钟电路一般由晶体震荡器、晶震控制芯片和电容组成。电路图如下：2.3 光耦

4、电路 三、AT89S52单片机单片机引脚介绍XTAL1:接外部晶振体的一个引脚。CHMOS单片机采用外部时钟信号时，时钟信号由此引脚接入。XTAL2:接外部晶振个一个引脚。CHMOS单片机采用外部时钟信号，外部时钟信号由此引脚接入。RST/VPD:复位信号输入。VCC掉电后，此引脚可接备硬电源，低功耗条件下保持内部RAM中的数据。ALE/ :地址锁存允许。当单片机访问外部存储时，该引脚的输出信号ALE用于锁存P0的低8位地址。ALE输出的频率为时钟振荡频率的1/6。：程序存储器允许。输出读外部程序的选通信号。取指令操作期间。 的频率为振荡频率的1/6；若此期间有访问数据外存储的操作，则有一个机

5、器周期中的 信号将不出现。/Vpp： =0,单片机只访问外部程序存储器。P0.0P0.7数据/低8位地址复用总线端口。P1.0P1.7静态通用端口。P2.0P2.7高8位地址总线动态端口P3.0P3.7双功能技能静态端口。四、系统总电路图五、计数器程序#include reg51.h#include #include unsigned char code tab=0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f;unsigned char code digittab108= 0x00,0x00,0x3e,0x41,0x41,0x41,0x3e,0x00, /00x

6、00,0x00,0x00,0x00,0x21,0x7f,0x01,0x00, /10x00,0x00,0x27,0x45,0x45,0x45,0x39,0x00, /20x00,0x00,0x22,0x49,0x49,0x49,0x36,0x00, /30x00,0x00,0x0c,0x14,0x24,0x7f,0x04,0x00, /40x00,0x00,0x72,0x51,0x51,0x51,0x4e,0x00, /50x00,0x00,0x3e,0x49,0x49,0x49,0x26,0x00, /60x00,0x00,0x40,0x40,0x40,0x4f,0x70,0x00, /70

7、x00,0x00,0x36,0x49,0x49,0x49,0x36,0x00, /80x00,0x00,0x32,0x49,0x49,0x49,0x3e,0x00 / 9;unsigned char code digittab48104= 0x3e,0x41,0x41,0x3e,/00x00,0x21,0x7f,0x01,/10x23,0x45,0x49,0x31,/20x2a,0x49,0x49,0x36,/30x1c,0x24,0x7f,0x04, /40x72,0x51,0x51,0x4e, /50x3e,0x49,0x49,0x26, /60x40,0x40,0x5f,0x60, /7

8、0x36,0x49,0x49,0x36, /80x32,0x49,0x49,0x3e; /9unsigned char cnta, tem0 , tem1; unsigned int i;unsigned char count=0 ,f=0, f0=0;void timer0() interrupt 1 EA =0; TR0=0; TR1=0; TL0=(65536-50000)%256; TH0=(65536-50000)/256 ; tem0 = TL1; tem1 = TH1; f =f+( tem1*256+tem0); TL1=0x00; TH1=0x00; count+; TR0=

9、1; TR1=1; EA=1; void timer1() interrupt 3 EA =0; TR0=0; TR1=0; TL0=(65536-50000)%256; TH0=(65536-50000)/256 ; TL1=0x00; TH1=0x00; TR0=1; TR1=1; EA=1;void Init_timer() TMOD=0x51; TL0=0x00; TH0=0x4C; TL1=0x00; TH1=0x00; ET0=1; ET1=1; EA=1; TR0=1; TR1=1;/*void timer2() interrupt 2 count+; */void main(void) Init_timer();/*TCON=0X04;EX1=1;TR1=0;EA=1; */while(1)if(count=20)for(i=0;i=4)P2=digittab48f/107-cnta;else P2=digittab48f%103-cnta;for(i=0;i=4)P2=digittab48f0/107-cnta;else P2=digittab48f0%103-cnta;for(i=0;i200;i+) ;cnta+;if(cnta=8)cnta=0;本文来自网络，版权归原作者所有，请下载后，尽快删除。 .9
