某某商业大楼综合布线方案.doc

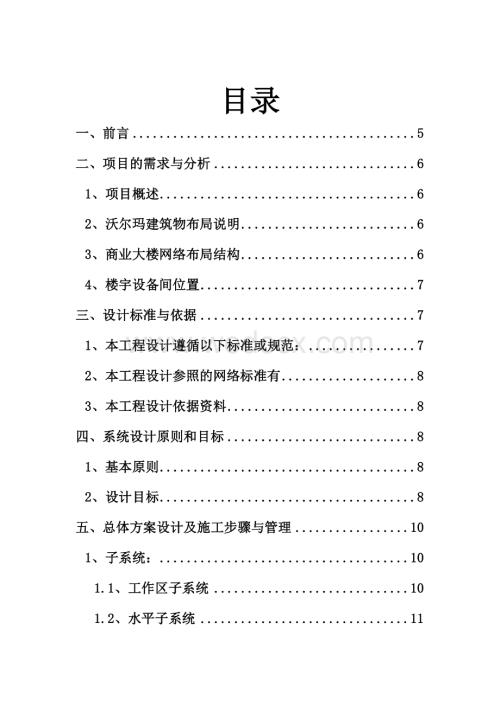

1、目录一、前言5二、项目的需求与分析61、项目概述62、沃尔玛建筑物布局说明63、商业大楼网络布局结构64、楼宇设备间位置7三、设计标准与依据71、本工程设计遵循以下标准或规范：72、本工程设计参照的网络标准有83、本工程设计依据资料8四、系统设计原则和目标81、基本原则82、设计目标8五、总体方案设计及施工步骤与管理101、子系统：101.1、工作区子系统101.2、水平子系统111.3、管理子系统121.4、垂直干线子系统131.5、设备间子系统141.6、管线方案151.6.1、水平子系统布线要求151.6.2、管理子系统设计建议162、工程实施步骤与管理162.1、施工步骤162.2、工

2、程实施进度管理17六、工程测试和验收181、综合布线工程验收182、施工前检查183、随工验收214、竣工验收265、工程总验收28一、前言本设计方案按照最新的中国人民共和国国家标准：建筑与建筑群综合布线系统工程设计规范(GB/T50311-2000)和建筑与建筑群综合布线系统工程施工及验收规范(GB/T50312-2000)，并根据本工程的招标要求及建筑楼层的分布情况，围绕商业楼的应用需求，从综合布线的重要性、长远性、可扩展性以及所采用的综合布线系统产品的特点而设计。 沃尔玛作为重要的商场，其环境的电子化应用水平，将直接影响到各项工作的进展。因此，在规划和设计时我们充分考虑了计算机信息网络系

3、统、语音通信系统及各智能子系统对综合布线系统的要求，力求把综合布线系统建设成一个可靠、开放、高带宽、可扩展、并满足未来发展的布线系统。本着满足用户需求的原则及先进、开放与标准化的原则，在本设计方案中我们推荐使用美国AVAYA公司的超5类铜缆系列产品及光缆系列产品，并以AVAYA的超5类解决方案进行系统设计。该品牌产品和解决方案具有符合最新国际标准、抗电磁干扰能力强、先进实用、易安装、管理和维护方便、较高的性能价格比等特点。同时，该方案对用户将来的应用和发展作了充分的考虑，具有较大的扩充余地和较强的灵活性。 本方案的布线功能主要以满足计算机网络通信、语音通信、各弱电系统的联网通信及网络视频传输为

4、主，不包含各智能子系统（如监控报警系统、会议系统、一卡通系统）本身所需的布线；各智能子系统的布线用专用电缆敷设。 设计方案的内容包括综合布线系统客户需求分析、开放式布线系统方案设计、服务等部分。方案设计中详细描述了该综合布线系统的总体结构和各子系统的设计细节，包括布线系统的需求分析、布线路由、器件选型、材料清单和系统检测等部分。服务中论述了工程的品质保证和我方所要提供的培训及工程文档等等服务。商务标书包括资格证明文件的复印件、工程预算、公司简介、工程案例及项目参与人员情况等。 二、项目的需求与分析1、项目概述从沃尔玛商业大楼的实际情况出发，将该工程分三个阶段完成。第一阶段实现楼宇内部基本连接，

5、第二阶段奖网络覆盖整幢大楼，第三阶段完成楼宇内部网络应用系统的开发。沃尔玛商业大楼网络建设的一期工程覆盖了服装区、鞋区、美食城、家电区等（B26层）接入信息点3000个，投资500万。为了实现网络高带宽传输，骨干网将以千兆以太网为主干，百兆光纤到楼，商业办公区10MHz带宽到桌面，后勤服务区100MHz宽带到桌面2、沃尔玛建筑物布局说明该楼宇网络覆盖了整栋楼房，其中包括地下B2、停车场，B1、优雅生活（超市、精品美食），1、奢华风情，2、都市风尚，3、霓裳艳影，4、雅士之城，5、宜居一家，6、餐饮娱乐 。3、商业大楼网络布局结构根据用户需求分析，决定该楼的商业网络采用星型网络拓扑结构。网络交换

6、机的核心交换机为中心点，个服务区的核心交换机通过2G聚合链路连接网络中心核心交换机，后勤区的核心交换机也通过2G聚合链路连接 网络中心的核心交换机。各层交换机直接汇聚到网络中心交换机。拓扑图如图所示：6 F5 F2 F1 FB 16 F1 F3 F2 FB 24、楼宇设备间位置根据综合布线系统设计规范要求并结合商业大楼内部结构，建议设备间定在五楼的后勤服务区，该设备间既是计算机网络和电话系统的管理中心，也是视频监控系统的控制中心。三、设计标准与依据1、本工程设计遵循以下标准或规范：ANSI/EIA/TIA-569 商业大楼路径和空间结构标准ANSI/EIA/TIA-607 商业大楼接地线和耦合

7、线标准ANSI/TIA/EIA-568 商业大楼通讯布线标准ANSI/TIA/EIA-606 商业大楼通讯布线结构管理标准TIA/EIA TSB-67 UTP端到端系统功能检测标准ISO11801 国际商务建筑布线标准IEEE 802.3 CDMA/DC 10Base5 10Base2 10BaseT 100BaseTIEEE 802.5 Token RingCDDI 铜线分布数据接口高速网络标准ATM 异步传输模式2、本工程设计参照的网络标准有：(1)IEEE802.3Ethernet(10 BASE_T)(2)IEEE802.3u Fast Ethernet(100BASE_T)(3)IE

8、EE802.5Token Ring（4/16M）(4)ANSI FDDI/TPDDI光纤分布式数据接口偶网络标准3、本工程设计依据资料（1）沃尔玛建筑平平面示意图（2）沃尔玛网络图谱结构图四、系统设计原则和目标1、基本原则符合最新国际标准ISO/IEC 11801和ANSI EIA/TIA 568A标准，充分保证计算机网络高速、可靠的信息传输要求。 能在现在和将来适应技术的发展，实现数据通讯、语音通讯和图象传递。 除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以便将来有更大的需求时很容易的实现设备扩展。能满足灵活应用的要求，即任一信息点能够连接不同类型的计算机或微机设备。

9、能够支持100MHz或1000MHz的数据传输，可支持快速以太网、千兆以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。2、设计目标1) 兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。2) 开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。3) 灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。4) 可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗

10、及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。5) 先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。6) 经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，统一施工，统一管理。避免重复劳动和设备占用。7) 可维护性：系统设计应科学合理，做到维护简单、方便。故障影响范围尽可能小。五、总体方案设计及施工步骤与管理1、子系统： 这六个部分中的每一个都相互独立，可以单独设计，单独施工。更改其中一个子系统时，均不会影响其它子系统1.1、工作区子系

11、统本方案的工作区子系统接合楼内办公环境的事迹情况，为了满足现在或将来数据传输的应用要求，采用IBDN Giga Flex PS5E超5类模块来连接终端计算机设备。考虑到办公网络的安全性，楼内需要安装两套物理隔离网络，因此在楼内的每个工作室、会议室内各安装两个信息插座，每个插座内安装一个IBDN Giga Flex PS5E超5类模块。为了让工作人员容易区分不同网络接入插座，因此插座上应贴上明显标志。 为了为每个工作人员配置一个电话接口，因此在工作室内因配置一个RJ-11电话模块，并将该模块安装在其中一个信息插座内，与计算机网络接口模块RJ-45共用一个插座。但为了区别插口袋饿类型，应在电话接口

12、处贴上明显的标志。办公室内所有安装的信息插座应距离地面30cm以上，信息插座应符合国标86系列标准的双孔戴防尘盖得面板。 根据需求分析得知，楼内的有线电视系统的信息点只有六个分布在领导办公室和会议室内，因此这几个地方必须各安装一个CATV电视插座。 为了确保大楼的安全，各楼层通道及顾客密集地点应安装一个彩色摄像机，并配电动可变焦镜头和云台，使摄像机在监控人员操控下进行全方位的视频监控工作。 共设数据点750个，语音点750个，数据点、语音点全部采用五类非屏蔽信息模块，使用国标双口防尘墙上型插座面板。数据点、语音点在每层分布如下表：楼层数据点语音点合计3类非屏蔽五类跳线（条）T568AB插座芯国

13、标防尘盒面板（个）B250501005010050B15050100501005015050100501005025050100501005050501005010050650501005010050合计40004000800400080040001.2、水平子系统水平子系统是由建筑物各管理间至各工作区之间的电缆构成。为了满足高速率数据传输，数据、语音传输选用五类非屏蔽四对双绞线。各楼层所需水平电缆长度统计如下表：楼层数据点、语音点合计平均电缆长度每层水平电缆长度B210022.52250B110022.52250110022.5.2250210022.5225010022.522506100

14、22.52250合计80018018000数据点、语音点水平电缆长度统计表备注： 每根水平电缆平均长度按（最长最短）21.1+2*楼层高计算。 每标准箱为1000英尺（305米）。 22500米305米/箱=73.77箱，订74箱非屏蔽双绞线。1.3、管理子系统 管理子系统连接水平电缆和垂直干线。是综合布线系统中关键的一环，常用设备包括快接式配线架、理线架、跳线和必要的网络设备。楼层数据点24口配线架37口配线架B25011B150111501125011501165011合计15003030数据系统层管理间设备配置表楼层语音点19110型200对配线架19110型100对配线架19110型理

15、线架110型一对插头（1）一对软跳线B1501410050B250124100501501241005025012410050501241005065012410050合计4000814248004000语音系统层管理间设备配置表1.4、垂直干线子系统垂直干线子系统由连接设备间与各层管理间的干线构成。其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。垂直干线的设计必须满足用户当前的需求，同时又能适合用户今后的要求。为达此目的，我们采用6芯多模室内光缆，支持数据信息的传输，采用5类25对非屏蔽电缆，支持语音信息的传输。楼层层高6芯多模室内光缆根数6芯多模室内光缆长度（米）B26118B1

16、311510115231183612149124512127615130合计8数据主干光纤长度统计表楼层层高5类25对大对数根数5类25对大对数长度（米）B26225B1321910213232193622549231512237615243合计16语音主干电缆长度统计表备注：每标准UTP25对电缆轴1000英尺（305米）。400米305米/轴=1.31轴，订2轴。1.5、设备间子系统设备间子系统是整个布线系统的中心单元，计算机中心设在一层，电话主机房设在一层。实现每层楼汇接来的电缆的最终管理。根据综合布线所需主要设备列表如下：序号种类数量119”24口光纤交接箱一套219”48口光纤交接箱

17、一套3ST耦合器300个4一米尾纤300条两米SC/ST双芯跳线50条836U机柜一套计算机中心设备统计表序号种类数量119110型100对配线架1套219110型200对配线架2套319110型理线架5个4110型1对插头1000个5一对软跳线500米619机柜（36U）1套电话主机房设备统计表1.6、管线方案原则上尽量利用大厦已经铺好的管路，对不满足布线要求的管路，需重新铺管的部位，应尽可能减少对建筑环境的破坏。1.6.1、水平子系统布线要求水平子系统连接配线间和信息出口。水平布线距离应不超过90米，信息口到终端设备连接线，和配线架之间连接线之和不超过10米。走线方式分两种：1、采用走吊顶

18、的轻型槽型电缆桥架的方式这种方式适用于大型建筑物。为水平线缆提供机械保护和支持的装配式槽型电缆桥架，是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向设有信息点的房间，在由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。综合布线系统的水平布线是放射型的，线路量大，因此线槽容量的计算很重要，按照标准的线槽设计方法，应根据水平线缆的直径来确定线槽的容量即：线槽的横截面积 = 水平线路横截面积3线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等，线槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽需配以相应规格的分支配件，以提供线路路由的转弯自如。为确保线路的安全，应使槽

19、体有良好的接地端，金属线槽、金属软管、金属桥架及分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。2、采用地面线槽走线方式这种方式适应于大开间的办公间，有密集的地面型信息出口的情况，建议先在地面垫层中预埋金属线槽或线槽地板。主干槽从弱电竖井引出，沿走廊引向设有信息点的各房间，再用支架槽引向房间内的信息点出线口，强电线路可以与弱电线路平等配置，但需分隔于不同的线槽中，这样可以向每一个用户提供一个包括数据、话音、不间断电源、照明电源出口的集成面板，真正作到在一个清洁的环境中，实现办公自动化。由于地面垫层中可能会有消防

20、等其它系统的线路，所以必须由建筑设计单位根据管线设计人员提出要求，综合个系统的实际情况，完成地面线槽路由部分的设计，线槽容量的计算应根据水平线的外经来确定。即：线槽的横截面积 = 水平线路横截面积31.6.2、管理子系统设计建议 管理子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运行和使用的灵活性，室内照明不低于150Lx，室内应提供UPS电源配电盘，以保证网络设备运行及维护的供电。 每个电源插座的容量不小于300W，管理子系统（配线室）应尽量靠近弱电竖井旁，而弱电竖井应尽量在大楼的中间，以方便布线并节省投资。 设备室的环境条件如下： 温

21、度保持在8-27摄氏度之间 湿度保持在30%-50%之间通风良好，室内无尘2、工程实施步骤与管理2.1、施工步骤（1）现场的勘察；（2）工程的设计、计划与管理；（3）设备的购期；（4）材料验收；（5）布线安装工程的实施首先线槽安装，UTP双绞线、光纤敷设，安装机房和配线间，安装信息插座及其它附件。（6）布线系统的测试；（7）布线系统的验收；（8）提供完整的结构化布线文件档案；（9）工程结束。2.2、工程实施进度管理1）本工程包括产品订货、发货、设计、施工安装、督导、施工管理和验收几部份。（2）双方签定合同后，乙方即组织产品订货，线缆、管材可在3日内到工地。（3）双方签定合同后，乙方即根据甲方的

22、进一步具体要求在2天内完善工程施工设计并交由甲方认可。在甲方认可施工设计后，我们就可组织施工人员进入现场进行前期工作。（4）管、线等敷设工作可与住宿同时进行，并承诺不影响生活质量。（5）设备到达现场后需进行清点后方可进行设备的安装工作；并对设备和线缆进行有效连接，此项工作约需7个工作日。（6）待配线间的布置安装完成并由甲方认可后，即可对整个布线系统进行详细调试，随时作好调试记录，此项工作约需3个工作日；调试工作完成后3天内整理好文档资料并交付甲方。（7）以上工作全部完成后，我们即组织相关人员进行系统培训，此项工作约需1个工作日。（8）最后，由甲方组织有关单位和相关人员对系统进行全面验收，并随时

23、作好验收记录，整理好存档资料； （9）在安装施工的全过程中，我们将委派专业工程师对工程进行督导、管理、严格把关。施工工期计划如下表：施工工期计划表序号项目名称时间进度安排(工作日)1签订合同2产品订货33施工设计24线管施工85线缆敷设6清点设备77信息插座安装8配线间设备安装9光纤头连接10链路测试111系统培训112系统验收六、工程测试和验收1、综合布线工程验收综合布线验收标准：综合布线的验收按照建筑与建筑群综合布线系统工程施工及验收规范GB/T50312-2000标准要求进行验收工作，分 施工前检查、随工验收、竣工验收3部执行工作。 2、施工前检查1、环境检查应对交接间、设备间、工作区的

24、建筑和环境条件进行检查，检查内容如下：（1）交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。 （2）房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求（3）铺面活动地板的场所，活动地板防静电措施的接地应符合设计要求。 （4）交接间、设备间应提供220V单相带地电源插座。 （5）交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。（6）交接间、设备间的面积、通风及环境温、湿度应符合设计要求。2、设备材料检验（1）器材检验一般要求如下： 工程所用缆线器材型式、规格、数量、质量在

25、施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。 工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。 备品、备件及各类资料应齐全。 （2）型材、管材与铁件的检查要求如下： 各种型材的材质、规格、型号应符合设计文件的规定、表面应光滑、平整，不得变形、断裂。金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。 管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。 管道采用水泥管块时，应按通信管道工程施工及验收中相关规定进行检验。 各

26、种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。 铁件的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。 （3）缆线的检验要求如下 ： 工程使用的双绞电缆和光缆型式、规格应符合设计的规定和合同要求。 电缆所附标志、标签内容应齐全、清晰。 电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。 电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。 光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。 综合布线系统工程采用光缆时，应检查光缆合格证及检验测

27、试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下： 衰减测试：宜采用光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光缆中，光缆长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。 光纤接插软线（光跳线）检验应符合下列规定： 光纤接插软线，两端的活动连接器（活接头）端面应装配有合适的保护盖帽；每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。 （4）接插件的检验要求如下： 配线模块和信息插座及其它接插件的部件

28、应完整，检查塑料材质是否满足设计要求 ：保安单元过压、过流保护各项指标应符合有关规定；光纤插座的连接器使用型式和数量、位置应与设计相符。 配线设备的使用应符合下列规定： 光、电缆交接设备的型式、规格应符合设计要求；光、电缆交接设备的编排及标志名称应与设计相符。各类标志应统一，标志位置正确、清晰。 有关对绞电缆电气性能、机械特性、光缆传输性能及接插件的具体技术指标和要求，应符合设计要求。 3、随工验收1、设备安装检验（1）机柜、机架安装要求如下： 机柜、机架安装完毕后，垂直偏差度应不大于3mm。机柜、机架安装位置应符合设计要求。机柜、机架上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各种标

29、志应完整、清晰。 机柜、机架的安装应牢固，如有抗震要求时，应按施工图的抗震设计进行加固。 （2）各类配线部件安装要求如下： 各部件应完整，安装就位，标志齐全； 安装螺丝必须拧紧，面板应保持在一个平面上。 （3）8位模块通用插座安装要求如下： 安装在活动地板或地面上，应固定在接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。接线盒盖面应与地面齐平。 8位模块式通用插座、多用户信息插座或集合点配线模快，安装位置应符合设计要求。 8位模块式通用插座底座盒的固定方法按施工现场条件而定，宜采用预置扩张螺丝钉固定等方式。 固定螺丝需拧紧，不应产生松动现象。 各种插座面板

30、应有标识，以颜色、图形、文字表示所接终端设备类型。 电缆桥架及线槽的安装要求如下： 桥架及线槽的安装位置应符合施工图规定，左右编差不应超过50mm； 桥架及线槽水平度每米偏差不应超过2mm； 垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm； 线槽截断处及两线槽拼接处应平滑、无毛刺； 吊架和支架安装应保持垂直，整齐牢固，无歪斜现象； 金属桥架及线槽节与节间应接触良好，安装牢固。 （4）安装机柜、机架、配线设备屏蔽层及金属钢管、线槽使用的接地体应符合设计要求，就近接地，并应保持良好的电气连接。 2、缆线的敷设（1）缆线一般应按下列要求敷设： 缆线的型式、规格应与设计规定相符

31、。 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。 缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。 缆线终接后，应有余量。交接间、设备间双绞电缆预留长度宜为0.51m，工作区为1030mm；光缆布放宜盘留，预留长度宜为35m，有特殊要求的应按设计要求预留长度。 （2）缆线的弯曲半径应符合下列规定： 非屏蔽4对双绞线电缆的弯曲半径应至少为电缆外径的4倍；屏蔽4对双绞线电缆的弯曲半径应至少为电缆外径的610倍；主干双绞电缆的弯曲半径应至少为电缆外径的10倍； 光缆的弯曲半工半续径应至少为光缆外径的15倍。 （3）电源线、综合布线

32、系统缆线应分隔布放，缆线间的最小净距应符合设计要求，并应符合下表的要求。 对绞电缆与电力线最小净距单位最小净距(mm)范围380V380V380V条件5Kv.A对绞电缆与电力电缆平行敷设130300600有一方在接地的金属槽道或钢管中70150300双方均在接地的金属槽道或钢管中注80150备注：双方都在接地的金属槽道或钢管中，且平行长度小于10m时，最小间距可为10mm。表中对绞电缆如采用屏蔽电缆时，最小净距可适当减小，并符合设计要求。（4）建筑物内电、光缆暗管敷设与其它管线最小净距见下表。 电光缆暗管敷设与其它管线最小净值管线种类平行净距（mm）垂直交叉净距（mm）避雷引下线1000300

33、保护地线5020热力管（不包封）500500热力管（包封）300300给水管15020煤气管30020压缩空气管15020在暗管或线槽中缆线敷设完毕后，宜在信道两端口出口处用填充材料进行封堵。（5）预埋线槽和暗管敷设缆线应符合下列规定： 敷设线槽的两端宜用标志表示出编号和长度等内容。 敷设暗管宜采用钢管或阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干光缆时，直线管道的管径利用率为50%60%，弯管道应为40%50%。暗管布放4对双绞电缆或4芯以下光缆时，管道的截面利用率应为25%30%。 预埋线槽宜采用金属线槽，线槽的截面利用率不应超过50%。 （6）设置电缆桥架和线槽敷设缆线应符合

34、下列规定： 电缆线槽、桥架宜高出地面2.2m以上。线槽和桥架顶部距楼板不宜小于30mm；在过梁或其它障碍物处，不宜小于50 mm。 槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。 电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔510m处进行固定。 在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。双绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，松紧适度

35、。 楼内光缆宜在金属线槽中敷设，在桥架敷设时应在绑扎固定段加装垫套。 （7）采用吊顶支撑柱作为线槽在顶棚内敷设缆线时，每根支撑柱所辖范围内的缆线可以不设置线槽进行布放，但应分束绑扎，缆线护套应阻燃，缆线选用应符合设计要求。 （8）建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电、光缆的施工技术要求应按照本地网通信线路工程验收的相关规定执行。 3、保护措施 （1）水平子系统缆线敷设保护应符合下列要求。 预埋金属线槽保护要求如下： 在建筑物中预埋线槽，宜按单层设置，每一路由预埋线槽不应超过3根，线槽截面高度不宜超过25mm，总宽度不宜超过300mm。 线槽直埋长度超过30m或在线槽路由交叉、转弯

36、时，宜设置过线盒，以便于布放缆线和维修。 过线盒盖能开启，并与地面齐平，盒盖处应具有防水功能。过线盒和接线盒盒盖应能抗压。预埋暗管保护要求如下： 预埋在墙体中间的最大管径不宜超过50 mm，楼板中暗管的最大管径不宜超过25mm。 直线布管每30m处应设置过线盒装置。暗管的转弯角度应大于90度，在路径上每根暗管的转弯角度不得多于2个，并不应有S 弯出现，有弯头的管段长度超过20m时，应设置管线过线盒装置；在有2个弯时，不超过15m应设置过线盒。暗管管口应光滑，并加有护口保护，管口伸出部位宜为2550mm。 设置缆线桥架和缆线线槽保护要求如下： 桥架水平敷设时，支撑间距一般为1.53m，垂直敷设时

37、固定在建筑物构体上的间距宜小于2m，距地1.8m以下部分应加金属盖板保护。金属线槽敷设时，在下列情况下设置支架或吊架。 -线槽接头处； -每间距3m处； -离开线槽两端出口0.5m处； -转弯处。塑料线槽槽底固定点间距一般宜为1m。 铺设活动地板敷设缆线时，活动地板内净空应为150300mm。 采用公用立柱作为顶棚支撑柱时，可在立柱中布放缆线。立柱支撑点宜避开沟槽和线槽位置，支撑应牢固。立柱中电力线和综合布线缆线合一布放时，中间应有金属板隔开，间距应符合设计要求。 金属线槽接地应符合设计要求。 金属线槽、缆线桥架穿过墙体或楼板时，应有防火措施。 （2）干线子系统缆线敷设保护方式应符合下列要求：

38、 缆线不得布放在电梯或供水、供汽、供暧管道竖井中，亦不应布放在强电竖井中。 干线通道间应沟通。 （3）建筑群子系统缆线敷设保护方式应符合设计要求。4、缆线终接（1）缆线终接的一般要求如下： 缆线在终接前，必须核对缆线标识内容是否正确； 缆线中间不允许有接头； 缆线终接处必须牢固、接触良好； 缆线终接应符合设计和施工操作规程； 双绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。 （2）双绞电缆芯线终接应符合下列要求： 终接时，每对双绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm。 双绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接。屏蔽双绞电缆的屏蔽层与接插件终

39、接处屏蔽罩必须可靠接触，缆线屏蔽层应与接插件屏蔽罩360度圆周接触，接触长度不宜小于10mm。 （3）光缆芯线终接应符合下列要求： 采用光纤连接盒对光纤进行连接、保护，在连接盒中光纤的弯曲半径应符合安装工艺要求。 光纤熔接处应加以保护和固定，使用连接器以便于光纤的跳接。 光纤连接盒面板应有标志。 光纤连接损耗值，应符合下表。 光纤连接损耗光纤连接损耗（dB）连接类别多 模单 模平均值最大值平均值最大值熔接0.150.30.150.3（4）各类跳线的终接应符合下列规定： 各类跳线缆线和接插件间接触应良好，接线无误，标志齐全。跳线选用类型应符合系统设计要求。 各类跳线长度应符合设计要求，一般对绞电

40、缆跳线不应超过5m，光缆跳线不应超过10m。 4、竣工验收1.工程电气性测试（1）综合布线工程的电缆系统电气性能测试及光纤系统性能测试，其中电缆系统测试内容分别为基本测试项目和任选项目测试。各项测试应有详细记录，以作为竣工资料的一部分。电气性能测试仪按二级精度，应达到下表的要求。 测试仪精度最低性能要求序号性能参数1100兆赫(MHz)1随机噪音最低值65-15log(f100)dB2剩余近端串音（NEXT）55-15log(f100)dB3平衡输出信号37-15log(f100)dB4共模抑制37-15log(f100)dB5动态精确度0.75dB6长度精确度1m4%7回损15dB注：动态精

41、确度适用于从0dB 基准值至优于NEXT极限值10dB的一个带宽，按 60dB限制。（2）现场测试仪应能测试6类双绞电缆布线系统及光纤链路。（3） 测试仪表应有输出端口，将所有存贮的测试数据输出至计算机和打印机，进行维护和文档管理。（4）电、光缆测试仪表应具有合格证及计量证书。 2光纤特性测试（1）测试前应对所有的光连接器进行清洗，并将测试接收器校准至零位。 （2）测试包括以下内容： 一、对整个光纤链路（包括光纤和连接器）的衰减进行测试； 二、光纤链路的反射测量以确定链路长度及故障点位置。 （3）测试并进行连接。一、在两端对光纤逐根进行测试；二、在一端对2根光纤进行环回测试。（4）光纤链路系统

42、指标应符合设计要求。 （5）文档的保存和管理按要求存档管理。 （6）光缆布线链路在规定的传输窗口测量出的最大光衰减（介入损耗）应不超过表中的规定，该指标已包括链路接头与连接插座的衰减在内。光缆布线链路的衰减布线链路长度（m）衷减 (dB)单模光缆多模光缆1310nm1550nm850nm1300nm水平1002.22.22.52.2建筑物主干5002.72.73.92.6建筑物主干15003.63.67.43.6（7）2.7光缆布线链路的任一接口测出的光回波损耗大于表中给出的值。最小光回波损耗 类别单模光缆多模光缆波长1310nm1550nm850nm1300nm光回波损耗26dB26dB20

43、dB20dB5、工程总验收 1.工程竣工后，施工单位应在工程验收以前，将工程竣工技术资料交给建设单位。 综合布线系统工程的竣工技术资料应包括以下内容： （1）安装工程量；（2）工程说明； （3）设备、器材明细表；（4）竣工图纸为施工中更改后的施工设计图；（5）测试记录（宜采用中文表示）；（6）工程变更、检查记录及施工过程中，需更改设计或采取相关措施，由建设、设计、施工等单位之间的双方洽商记录； （7）随工验收记录；（8）隐蔽工程签证；（9）工程决算。 2.在验收中发现不合格的项目，应由验收机构查明原因，分清责任，提出解决办法。3.综合布线系统工程如采用计算机进行管理和维护工作，应按专项进行验收。 4.验收人员组织：（1）施工前检查和随工验收由施工单位派出工程师与用户方工程师共同完成器材检验和设备安装完成后的验收工作。（2）竣工验收工作交由第三方测试机构进行整个系统的检验，给出各项检验测试的报告，并与双方工程师共同完成工程竣工技术文件和工程验收评价书。7.验收结果：验收的结果包括竣工技术文件和三方评定的工程验收评价书，所有文件经双方负责人核实签字后按需制定多分后由双方自行作案。
