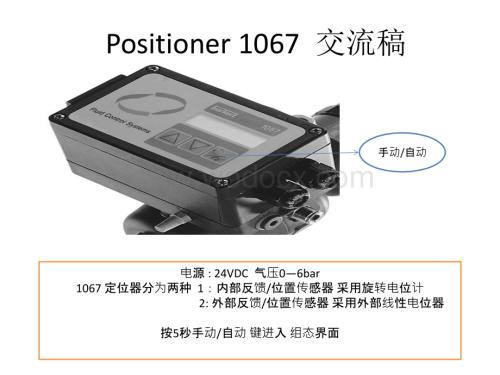

1、 Positioner 1067 交流稿 手动/自动电源:24VDC 气压06bar1067 定位器分为两种 1：内部反馈/位置传感器 采用旋转电位计 2:外部反馈/位置传感器 采用外部线性电位器按5秒手动/自动 键进入 组态界面Wet 真空混料 破真空阀名词解释单作用：气缸的移动通过仪表空气的压力，返回时由弹簧提供压力如果气源消失，阀门依靠弹簧复位外部反馈/位置传感器(上下动作)单作用Wet 破真空阀外部反馈/位置传感器 信号线1067定位器 O型圈安装板电缆插座执行器进气口和定位器出气口相连阀门开度值由PLC 420MA模拟量信号给入WET 真空混料破真空阀外部反馈/位置传感器的滑块在上下

2、滑动过程中松动脱落 造成阀门定位错误 产生报警执行器阀杆Nucon 大料罐 放料阀阀门 和执行器连接处内部反馈/位置传感器(转动)双作用 名词解释双作用:气缸的移动和返回都是通过仪表空气来提供动力。单作用的扭矩要比双作用的小得多。故双作用一般用于需要较大扭矩的阀门.如果两边气源同时切断 阀门将保持断气前的开度定位器的主菜单项X-SENS 选择 direct INPUT 输入信号420MAADDFUNCT 附加菜单 加*号选择功能 AUTOTUNE 自动校正 END 出菜单定位器ADDFUNCT 菜单在进入到OUTPUT后，按下手自动键 前面会出现*字代表被主菜单调用，如果没有*字则output

3、 下的所有功能 定位器将不执行万能密码6568打*后 打*前注意单作用(intern)双作用(double)nucon定位器内部图生产过程中不建议打开盖子,打开过程中排线易松动，会造成信号断开，造成停产排线接口容易松动红色圈内为OUTPUT 数字输出板安装处 nucon 料罐选用阀门开度 由PLC 420MA信号给定信号2信号1NUCON定位器和执行器连接图安装固定板连接轴顶丝顶丝处 为平面顶丝松动会造成,轴转过的角度和实际角度产生偏差.需要重新自动较正执行器和位置传感器连接轴套定位器内部图内部反馈/位置传感器阀的实际位置由内部反馈/位置传感器测得，通过电路脉冲控制电磁阀的通断，从而控制执行机构的进气和排气。NUCON定位器输出信号的设定阀门开度大于设定值 输出信号例如:值设定为5 阀门关闭度大于等于5信号输出,触发相关的程序连锁,小于5不输出信号常开常闭输出设定 自动校正等待30120秒按5秒完成校正 校正前最好去除 外加信号 防止信号干扰1.进入主菜单 2.选AUTOTUNE 长按5秒 3.等待30120秒,在此过程中阀会 连续打开关闭阀门几次.所以必须充分考虑到阀门关闭打开的后果，比较好的方法是：松开阀门和执行器的连接 THANK YOU!让我们互相学习,构建美好未来!
