    《数字电子技术基础》期末考试试题.doc

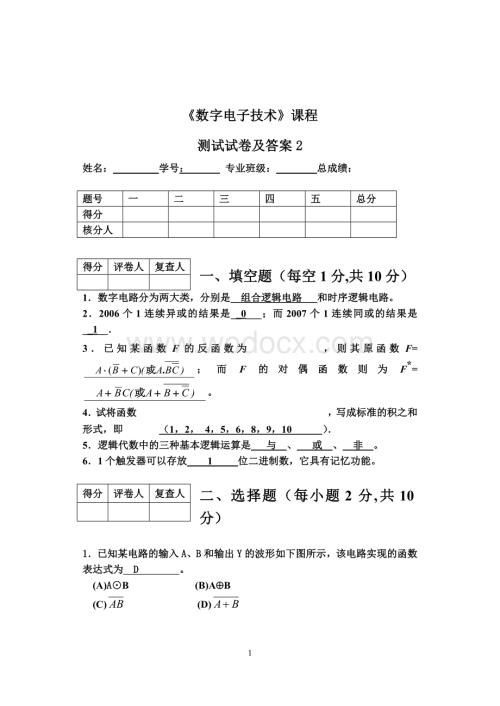

    1、数字电子技术课程测试试卷及答案2姓名: 学号: 专业班级: 总成绩: 题号一二三四五总分得分核分人得分评卷人复查人一、填空题(每空1分,共10分)1数字电路分为两大类,分别是 组合逻辑电路 和时序逻辑电路。22006个1连续异或的结果是_0_;而2007个1连续同或的结果是_1_3已知某函数F的反函数为,则其原函数F=;而F的对偶函数则为F*=。4试将函数,写成标准的积之和形式,即(1,2, 4,5,6,8,9,10 )5逻辑代数中的三种基本逻辑运算是 与 、 或 、 非 。61个触发器可以存放 1 位二进制数,它具有记忆功能。得分评卷人复查人二、选择题(每小题2分,共10分)1已知某电路的输

    2、入A、B和输出Y的波形如下图所示,该电路实现的函数表达式为 D 。(A)AB (B)AB(C) (D)2用0,1两个符号对100个信息进行编码,则至少需要 B 。(A)8位 (B) 7位 (C) 9位 (D) 6位3.下列电路中属于组合电路的是 D 。(A)集成触发器 (B)多谐振荡器(C)二进制计数器 (D)38译码器4.下列电路中只有一个稳定状态的是 C 。(A)集成触发器 (B) 施密特触发器(C)单稳态触发器 (D) 多谐振荡器5.为产生周期性矩形波,应当选用 C 。(A) 施密特触发器 (B) 单稳态触发器(C) 多谐振荡器 (D) 译码器得分评卷人复查人三、逻辑函数化简(共10分)

    3、用卡诺图法化简下列逻辑函数,结果为最简与或式。 (每题5分,共10分) 解: 得分评卷人复查人四、分析题(共45分)(本题10分)写出下图的逻辑表达式和真值表,并化简为最简与或表达式。 列真值表:(2分)A B CY0 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 1 100000012. (本题10分)试对已给器件,在所示输入波形CP、D、及作用下,画其输出波形Q及假设电路初态Q(0)=1,且不计传输延迟解:(本题10分) 试分析图示时序电路,列出状态转换表及全状态转换图,说明电路功能,并分析能否自启动,设初始状态为00。解:写激励方程(2分) J1=Q0n,K1

    4、=K0=1,写状态方程(2分) , 列全状态转换表(2分) 画全状态转换图(2分)Q1nQ0nQ1n+1Q0n+10 00 10 11 01 00 01 10 0功能(2分):该电路为一个三进制同步计数器,并且具有自启动功能。4. 已知某时序电路的状态转换表如下所列,试由此画出该电路在所给时钟CP及输入信号X作用下的Q2、Q1及输出Z的波形(设初态Q2Q1=00,时钟脉冲上升边沿有效)Q2n+1Q1n+1/ZnQ2nQ1nX=0X=10001/011/00110/000/11100/110/01011/001/05. (本题10分)已知可变进制计数器如下图所示,试分析当控制变量A为1和0时电路

    5、各为几进制计数器,并分别画出主循环的状态转换图。解:当A=1时置数状态为0011,该状态应是计数循环中的一个状态,所置数值为0000,因而计数循环的状态为00000011,共4个状态,完成四进制,为四进制计数器。(3分) 当A=0时置数状态为1001,该状态应是计数循环中的一个状态,所置数值为0000,因而计数循环的状态为00001001,共10个状态,完成十进制,为十进制计数器。(3分)画出主循环的状态转换图:(4分)。得分评卷人复查人五、设计题(共25分)1(本题15分)一个电路有3个输入信号,即A、B及C,有4个输出信号,即Z1、Z2、Z3及Z4,当所有输入信号为0时,Z1=1;当只有1

    6、个输入为1时,Z2=1;当任意2个输入信号为1时,Z3=1;当3个输入全部为1时,Z4=1试用图示3线-8线译码器CT3138和门电路来实现 解:1列真值表(5分)ABCZ1Z2Z3Z4000100000101000100100011001010001001010010110001011100012列方程式(5分) 3画图(5分)2. (本题10分)试用8选1 MUX 74LS151实现函数(要求令=A,=B=C)解:将函数式变形为:(2分) 8选1数据选择器的表达式为:(1分)将上两式比较后得: 令A2=A、A1=B、A0=C,并令D0=D5=0 ,D1=D4= D , D2=,D3= D6=D7=1, 即得图 (3分)。.忽略此处.8
