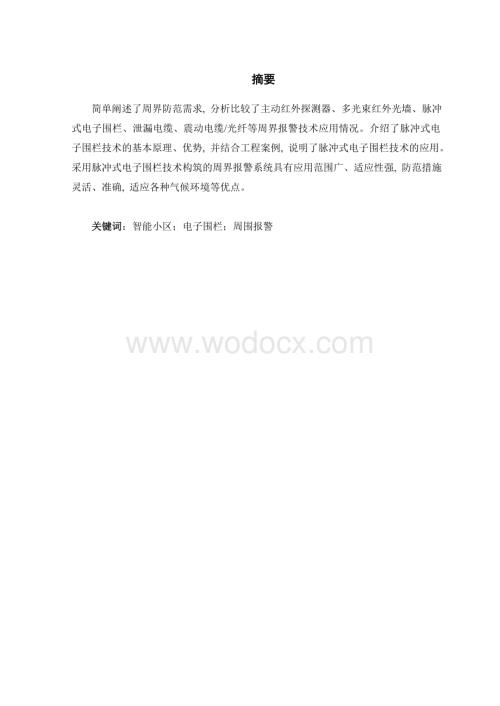

1、 摘要简单阐述了周界防范需求, 分析比较了主动红外探测器、多光束红外光墙、脉冲式电子围栏、泄漏电缆、震动电缆/光纤等周界报警技术应用情况。介绍了脉冲式电子围栏技术的基本原理、优势, 并结合工程案例, 说明了脉冲式电子围栏技术的应用。采用脉冲式电子围栏技术构筑的周界报警系统具有应用范围广、适应性强, 防范措施灵活、准确, 适应各种气候环境等优点。关键词：智能小区；电子围栏；周围报警目录引言11 周界防范需求22 周界报警技术应用状况32.1 主动红外探测器32.2 多光束红外光墙32.3 脉冲式电子围栏32.4 泄漏电缆42.5 震动电缆/光纤43 电子围栏的发展历程64 电子围栏的发展历程75

2、 电子围栏的发展历程75.1脉冲电子围栏工作原理75.2 脉冲电子围栏的报警75.3 脉冲电子围栏的优势特点75.4 脉冲电子围栏在小区的应用情况86 小区电子围栏的设计及安装96.1 脉冲电子围栏系统构成96.2 脉冲电子围栏前端配件96.2.1 终端杆96.2.2 中间承力杆（简称承力杆）106.2.3 中间过线杆（简称过线杆）106.2.4 终端杆绝缘子、承力杆绝缘子、中间杆绝缘子116.2.5 终端杆绝缘子固定夹116.2.6 高压避雷器116.2.7 高压线126.2.8 合金线126.2.9 中间收紧器136.2.10 普通警示牌、夜光警示牌136.2.11 线线连接器146.2.

3、12 通用万向底座146.2.13 中间杆固定件、承力杆固定件146.2.14 张力弹簧156.2.15 U型槽156.2.16 高音喇叭156.2.17 声光报警器166.2.18 主机防护箱166.3 脉冲电子围栏主机176.3.1 主要参数176.3.2 产品特性176.3.3 单防区围栏主机及底部接线端口186.3.3 双防区围栏主机及底部接线端口196.4 围栏系统其他设备206.4.1 围栏系统控制键盘206.4.1.1 键盘功能206.4.1.2 键盘接线端子216.4.2 总线联动板216.4.3 网络转换器226.4.3 RS-232转RS-485串口转换器236.5 围栏系

4、统安装及施工规范236.5.1 前端支撑杆组装236.5.1.1 组装中间杆246.5.1.2 组装承力杆246.5.1.3 组装终端杆246.5.2 前端支撑杆安装246.5.3 前端分区规则276.5.4 合金线安装及连接276.5.5 避雷及接地286.5.6 围栏系统布线工程286.5.6.1 布线结构286.5.6.2 布线施工296.5.7 警示牌安装306.5.8 围栏主机安装306.5.8 U型槽安装337 质量保证措施347.1 施工项目质量控制措施347.1.1 施工项目质量控制阶段347.1.2 施工准备阶段347.1.3 施工过程中的质量控制347.1.4 施工后的质量

5、控制357.2 施工项目质量控制具体内容357.2 安装工程质量达优的保证措施368 结束语38参考文献39广西工学院鹿山学院毕业论文（设计） 引言在安全防范领域中, 周界报警是最基本、应用最广泛的安全防范技术之一。对于一个防范体系来说, 周界报警系统是第一道防线, 也是防范难度较大的防线。业内专家针对不同的应用环境, 采用各种技术手段以期达到理想的防范效果。这些技术手段包括震动电缆/光纤、泄漏电缆、主动红外探测器、主动红外墙和脉冲电子围栏等。对于某些情况(如别墅的开放花园、大型储油罐等), 周界报警则难以取得满意的防控效果。针对这些问题, 本文采用近几年发展成熟的脉冲式电子围栏技术来加以解决

6、, 以达到令人满意的使用效果。1 周界防范需求周界从广义的角度看, 周界应该是一个封闭的区域与外界之间的一条明确的分界线。这条分界线可以是有形的(如围墙、篱笆、铁丝网、河道等) , 也可以是无形的(如别墅开放式花园、无人值守变电站和储油罐等)。有的周界区域是封闭的(如围墙、篱笆、铁丝网等), 有的则是开放的(如河道、别墅开放式花园等)。从周界区域的规模上看, 它可以是一幢小建筑的外围, 也可以是一个机场或军事基地的围墙。对于不同的防范场所, 对周界报警系统的要求也各不相同, 因此, 在系统设计时应予以区别对待。(1) 对于居住小区周界, 它除了起到一定的安全防范作用外, 对系统迎合建筑风格的一

7、致性需求也不断提高。有的小区围墙直接连着隔壁小区住户的窗户、晾衣架等突出物, 这给周界报警系统的技术处理带来很多不便, 最后不尽如人意。(2) 对于单幢的小建筑, 如电力公司的变电站, 自来水公司的无人值守的泵站房等一般散布在城市各处, 有的地处偏远, 各类盗窃活动猖獗。虽然这类建筑安装了防盗报警和监控设施且也发挥作用, 但也无法及时阻止明目张胆的盗窃活动, 因为从报警到警力投放到现场需要一定的时间, 届时, 案犯作案后已从容撤离, 故对其外围设置有效地警戒系统又是一大难题。至于有开放式花园或以河道做周界的别墅, 则需解决有效防范和不破坏别墅景观的问题。(3) 对于机场或重要基地的周界围墙,

8、由于其周界长、规模大, 往往在发生周界报警时, 难以及时锁定并紧密跟踪越界者, 使处警工作量加大。由此, 不同防范对象对周界报警系统的需求也不一样。对于民用建筑来说, 它要求周界报警系统更具人性化, 以满足小区景观要求; 对于工业建筑来说, 它要求周界报警系统更智能化, 从而可以应对高智商的盗窃活动; 而对于机场或重要的基地来说, 它要求的周界报警系统更严密, 能提供更多的相关信息。2 周界报警技术应用状况周界报警系统一般由前端探测器、信号传输网络、中心控制设备和管理软件以及声光报警装置等四部分组成。为加强安防系统的防范作用, 周界报警系统通常与电视监控系统联动, 从而能够及时掌握报警现场的情

9、况。以往的周界报警系统除了前端探测器采用的技术不同外, 其他部分均大同小异。下面就周界报警系统前端探测器所采用的技术作一个详细的归纳比较。2.1 主动红外探测器主动红外探测器是目前技术最成熟、使用最广泛的探测技术之一, 它由红外发射机和红外接收机组成。当发射机与接收机之间的红外光束被完全遮断或给定百分比遮断时将产生报警信号。为避免落叶、小鸟干扰造成误报, 一般采用双光束甚至是四光束探测技术, 以减少误报, 提高可靠性。该技术成本低、性价比高, 可用于分界线比较清晰、比较平直的围墙。对于小区围墙直接与隔壁小区住户的窗户、晾衣架等突出物相连的情况, 该探测技术则不适用。对于别墅的开放花园、河道和无

10、人值守变电站等区域该技术也难以运用。该技术不足之处是:易受小动物、雾、雪、雨天气、太阳光的干扰, 需排除树木枝叶遮挡。2.2 多光束红外光墙多光束红外光墙是由主动红外探测技术发展而来的, 采用多达48光束。为避免红外光束的相互干扰,另外采用四通道变频技术(即采用四种频率的红外光束相邻排列) , 提高可靠性。当任意两根红外光束被遮挡时即报警。红外光墙产品的墙高可高至2 米, 可用于开放式周界区域, 不过对于别墅开放式花还是存在不足之处。首先是不能隐蔽安装, 影响外观建筑物;其次, 对于相邻别墅的共用周界无法判定越界方向, 这给处理报警造成一定的困惑。对于河道形成的自然周界, 其不规则的周界形状给

11、红外光墙的配置带来不便,更难解决业主至河边散步的问题。2.3 脉冲式电子围栏脉冲电子围栏系统主要由前端围栏、围栏主机、通讯系统（或布线系统）、控制等四个子系统组成。该主机通电后发射端产生脉冲。脉冲信号通过高压绝缘导线施加于电子围栏的始端, 沿着电子围栏的导线由始端传向终端, 再通过高压绝缘导线形成回路施加于控制器的接收端, 如果有人入侵或破坏前端电子围栏时,控制器会发出报警并把报警信号传输给监控室报警接收系统。脉冲电子围栏一般采用四线制, 适用于各种围墙形状的周界防范。它是一种有形物的防范技术, 受环境的干扰小, 目前被推广应用于居住小区的周界防范。其不足之处是: 观赏性较差, 栅栏网状的防护

12、给人压抑感、缺乏人性化。2.4 泄漏电缆该系统前端主要由探测器、馈线和两根平行敷设的泄漏电缆组成。其埋入的“泄漏”式同轴电缆周围产生一种不可见的射频电磁探测场, 如果磁场被入侵者干扰, 将产生一个报警信号并不断地经电缆传送到探测模块或(经网络系统) 在控制中心显示报警。泄漏电缆可埋入地表隐蔽安装或者直接平行固定在墙体上, 不受地形、墙形或周界形状的限制和气象因素的干扰。其不足之处有: 建筑物周围密布的各类水管的水流、各种电线电缆的电流, 这些状况都会在实际使用中产生非恒定的、不规则的流量变化, 从而产生环境中总体场的变动, 引发误报或对泄漏电缆产生干扰使之无法正常工作。故小区周界报警系统也很少

13、使用该报警探测技术。2.5 震动电缆/光纤该系统前端主要由信号处理器(光信号分析单元)、馈线(引导纤)和专用同轴传感电缆/光纤构成。对震动电缆来说, 功能强大的信号处理器能通过一条专用同轴传感电缆传送微小扭曲所产生的信号, 分析和探测出各种入侵行为的特征。对震动光纤来说,外部的压力或变形则转变成光信号的功率、波长相位或色散指标的颤动。探测器主机(光信号分析单元)在捕捉到这些变化时, 对信号进行放大并处理, 当符合报警条件时则输出报警。震动电缆/光纤一般安装在金属围栏网上, 也可以采用地埋法, 这样就不受环境、气候的影响, 也不受地形、墙形或周界形状的限制。这两种探测方法均采用无源传感线缆技术,

14、 适合于防爆要求高的应用场合。震动光纤的防控距离可达100 km, 可定位报警位置(精度为100m)。若采用地埋敷设方案, 则在工程安装上要求震动电缆/光纤埋设的位置距离公路大于5m, 距离人行道2m以上, 以避免汽车及行人的干扰。这就限制其在别墅开放式花园、河道和无人值守变电站等无形的周界防范上的使用。此外,由于震动电缆/光纤需挂在软围栏上, 与现在建筑物最常用的铁制硬栅栏相比, 缺乏人性化和装饰性, 所以也不太适合应用在小区周界报警系统中。从上述的介绍可以看到，脉冲电子围栏的周界报警系统所采取的技术方案着重于抗干扰、不受自然气候影响、不受地形环境限制、适应周界形状轮廓和延长探测距离等要求，

15、所以在小区中被广泛应用。下面对脉冲式电子围栏做出详细的介绍：3 电子围栏的发展历程电子围栏周界报警经过长时间的发展，大致经历了三个阶段：（1）第一阶段：周界报警最早起源于欧洲的流动牧场，牧人为了放牧的需要，拉一根导线，通上直流电，就形成简单的周界报警，使牲畜在一定范围内活动。 战后在欧洲，牧业在农业中的比重是很高的，大量的牧业市场需求促进了“周界报警”的开发和推广。牛羊等遇到“周界报警”的电击阻挡而退回，很好地起到“牧羊人”的作用，同时也防止圈外的大型动物或猛兽的侵犯，对当时的牧业发展起到了较大的促进，目前在一些畜牧业比较发达的国家仍然在发挥着较大的作用。（2）第二阶段：随着整个“周界报警”行

16、业的发展和深入，产品附件和种类越来越多，90年代中后期具有阻挡和报警功能的智能型周界安防报警系统，开始专业用于社会公共安全领域，它具有断路、短路、失电报警功能同时又秉承了周界报警的安全阻挡功能。该产品充分考虑了人的主动性和智慧性，能准确判断出无意触摸、蓄意破坏、非法闯入等各种情况，是目前周界安防项目的比较好的选择。（3）第三阶段：随着人们对产品性能和功能的要求越来越高，产品需要更加人性化，具有更多功能的产品开始出现。第二阶段的产品输出脉冲电压恒定，这样当周界的长短出现变化时，前端的电压会随着周界的长度出现过高或过低的现象；同时当产品安装在围墙较低的别墅或小区时，白天会出现误击到小孩或附近工作人

17、员的现象。基于以上问题，现在出现了可以调节输出电压和可以设定高压模式、安全模式切换功能的更先进的产品，当切换到安全模式时，手触摸电子线缆无电击感觉，但如果被破坏，仍然会发出报警信号。同时，这一阶段的产品还有的具有遥控操作、远距离操作等功能，为产品大规模地应用于别墅、小区提供了更好的产品。4 电子围栏的发展历程5 电子围栏的发展历程大家知道，虽然通常的电子围栏防盗报警系统集阻挡、威慑、报警多重功能于一体，严格按GB794687带电铁丝网和电围栏的安装和安全运用等国家标准研制生产，安全可靠性也较高。但是面对日益专业老练的入侵者和防护需求的多样化，传统周界防护系统的越来越不能够满足用户的需求。而脉冲

18、电子围栏与传统的红外对射、振动电缆、感应电缆、张力网、交流高压电网等周界防护防盗报警系统有本质区别，克服了传统周界防护暴露出来的被动性、高误报率、滞后性、安全可靠局限性等弱点。5.1脉冲电子围栏工作原理脉冲发生器（主机）通电后发射端口向前端围栏发出脉冲电压，时间间隔大约1.5秒发射1次，脉冲在围栏上停留的时间大约0.1秒，前端围栏上形成回路后把脉冲回到主机的接收端口，此端口接收反馈回来的脉冲信号；同时主机还会探测两个发射端之间的电阻值。如果前端围栏遭到破坏造成断路或短路，脉冲主机的接收端口接收不到脉冲信号或两个发射端之间的电阻太小，主机都会发出报警。5.2 脉冲电子围栏的报警通过电子围栏的工作

19、原理可知，无论脉冲主机处于什么样的电压工作状态，当围栏遭到破坏，接受端口无法收到脉冲信号，脉冲主机则会报警；同样，当两根电子缆线之间短路时，电阻非常小，脉冲主机也会报警。5.3 脉冲电子围栏的优势特点电子脉冲围栏系统是一种主动入侵防越系统，对入侵企图作出反击，击退入侵者，延迟入侵时间，并且不威胁人的生命。该系统主要由集脉冲发射与报警为一体的控制器和电子围栏两大部分组成。通常电子围栏在室外，沿着原有围墙（例如砖墙，水泥墙或铁栅栏）安装，近端连接探测器。这样如果有入侵者，电子缆线产生的非致命脉冲高压能有效击退入侵者，并把入侵信号发送到安全部门监控设备上，以保证管理人员能及时了解报警区域的情况，快速

20、地作出处理。目前脉冲电子围栏具有以下有特点：（1）具有完整的有明确分界的电子围栏 ；（2）具有强大的阻挡和威慑作用；（3）具有误报率极低的智能报警功能 ；（4）备有报警接口，能与别的安防系统联动，提高系统的安全防范等级。脉冲电子围栏系统的脉冲电压虽然达6000-10000 V，但是脉冲的重复频率极低，每秒仅1次。脉冲的持续时间小于等于0.1秒脉冲最大能量5焦耳，最大电量2.5毫科伦。由此可见，其能量很小，不会伤人，仅给予入侵者较难受的警告，动摇其攀越围栏的能力与动机，达到了安全阻挡的目的。5.4 脉冲电子围栏在小区的应用情况随着人们对电子围栏认识的不断加深和电子围栏产品市场的成熟和发展，人们对

21、电子围栏应用前景看好的同时，也面临一个电子围栏产品选择和比较的问题。选择电子围栏产品，关键是根据用户的安全防护等级需求看其防护可靠性和综合性价比，除此外，由于电子围栏系统的防护性能与系统设计和施工方案紧密相关，因此还需要考虑电子围栏提供商是否有足够的设计施工经验和能力。而脉冲电子围栏入侵报警系统以廉价、易安装、防护定级好等优点在众多报警防护产品中脱颖而出。目前，脉冲电子围栏系统被广泛应用,逐渐成为小区周界报警系统的主流产品。6 小区电子围栏的设计及安装6.1 脉冲电子围栏系统构成脉冲电子围栏系统主要由前端围栏、围栏主机、通讯系统（或布线系统）、控制等四个子系统组成，其系统框图6.1如下：图6.

22、1 系统结构图围栏前端由支撑杆及其配件支撑合金线而组成，合金线为脉冲高压的载体，它们形成了脉冲电子围栏系统的主体，在需防范区域的周围形成一道可见的物理防护层；围栏主机是构成整个脉冲电子围栏系统的核心，其作用包括高压脉冲的发生、对前端高电压值和运行状态的监测、执行布/撤防、高低压切换等控制命令、以及反馈报警防区、警情类型等信号到控制端等。通讯系统分为直接通讯系统或局域网远程通信系统，直接通讯系统中最主要是布线系统，采用传统布线模式，通过RS-485总线进行围栏系统间设备通信；局域网远程通信系统则依赖于安装现场的远程局域网连接，通过信号转换设备，远程传递RS-485总线信号，达到远程通信的目的；控

23、制系统可分为键盘控制和计算机软件控制（计算机软件控制又可分为直控方案和局域网远程管理方案）。6.2 脉冲电子围栏前端配件6.2.1 终端杆终端杆如图6.2所示：图6.2 终端杆图材质：不锈钢。用途：承受前端合金丝所具有的张力，加固围栏前端。6.2.2 中间承力杆（简称承力杆）承力杆如图6.3所示：图6.3 承力杆图材质：玻璃纤维管。用途：承受前端合金线重量、保持合金线间隔、加固前端。6.2.3 中间过线杆（简称过线杆）过线杆如图6.4所示：图6.4 过线杆图材质：软性玻璃纤维。用途：承受前端合金线重量，保持合金线间隔。6.2.4 终端杆绝缘子、承力杆绝缘子、中间杆绝缘子图片名称终端杆绝缘子承力

24、杆绝子中间杆绝缘子用途与固定夹成套使用，连接终端杆与合金线，承受线材张力，并与终端杆保持良好的绝缘性安装于承力杆上，承受前端线材重量，保持线与线间距均匀，并与承力杆保持良好绝缘安装于承力杆上，承受前端线材重量，保持线与线间距均匀，并与承力杆保持良好绝缘特性ABS工程塑料、抗高压15kvABS工程塑料、抗高压15kvABS工程塑料、抗高压15kv6.2.5 终端杆绝缘子固定夹终端杆绝缘子固定夹如图6.5所示;图6.5 终端杆绝缘子固定夹图材质：不锈钢。用途：连接终端杆与终端杆绝缘子，承受线材张力。6.2.6 高压避雷器高压避雷器如图6.6所示：图6.6 高压避雷器图用途：防止围栏系统中设备免受雷

25、击过电压、操作过电压、工频暂态过电压冲击而损坏。6.2.7 高压线高压线如图6.7所示：图6.7 高压线图材质：铝合金内芯、双层绝缘护套。特性：2.5mm2铝合金导线（与前端合金线同材质）、高分子聚乙烯双层绝缘护套、耐脉冲高压15kv。用途：连接围栏主机与前端合金线、前端围栏跳线。6.2.8 合金线合金线如图6.8所示：图6.8 合金线图材质：铝、镁、锰、锌等多种合金。特性：100米电阻值2.5、抗拉力500N。用途：利用各绝缘子布置于前端，为防范区域提供有形的高电压载体。6.2.9 中间收紧器中间收紧器如图6.9所示：图6.9 中间收紧器图材质：ABS工程塑料。用途：对前端合金线进行张力调节

26、，使之收紧后保持笔直（需保留一定膨胀系统的冗余）。6.2.10 普通警示牌、夜光警示牌普通警示牌/夜光警示牌如图6.10所示：图6.10 通警示牌、夜光警示牌图材质：复合材料、稀土发光材料。用途：对接近的人或意欲入侵者以警告。6.2.11 线线连接器线线连接器如图6.11所示：图6.11 线线连接器图材质：铝合金。用途：线与线之间的压接。6.2.12 通用万向底座通用万向底座如图6.12所示：图6.12 通用万向底座图材质：不锈钢。用途：固定前端支撑杆于墙体或其他周界建筑，以22.5为一个角度调整基数。6.2.13 中间杆固定件、承力杆固定件中间杆固定件、承力杆固定件如图6.13所示：图6.1

27、3中间杆固定件、承力杆固定件图材质：不锈钢。用途：将中间杆或承力杆在万向底座上加以固定。6.2.14 张力弹簧张力弹簧如图6.14所示：图6.14张力弹簧图材质：弹簧钢。用途：连接合金线与终端杆绝缘子，使前端的合金线保持合适的张力。6.2.15 U型槽U开型槽如图6.15所示：图6.15 U型槽图材质：不锈钢。用途：直接在墙面固定终端绝缘子。6.2.16 高音喇叭高音喇叭如图6.16所示：图6.16 高音喇叭图用途：使用高分贝警告音提示警情。6.2.17 声光报警器声光报警器如图6.17所示：图6.17声光报警器图用途：整合光线与声音两种形式的报警设备。6.2.18 主机防护箱主机防护箱如图6

28、.16所示：图6.17主机防护箱图用途：保护主机、防雨、防锈。 材质：1.2mm冷轧钢板喷塑（可订制不锈钢）。6.3 脉冲电子围栏主机目前的LX-2008系列脉冲电子围栏主机（以下简称围栏主机）按可控防区数量划分为：单防区、双防区；按围栏主机工作状态显示方式可划分为：LED（发光二极管）、LCD（液晶屏）。6.3.1 主要参数脉冲电子围栏主机主要参数必须了解，以便于接下来的功能操作以及演示，主要技术参数如下：电源：AC 180V-240V 50Hz 使用温度/湿度： -40 +50 / 95%输出高压峰值： 5000V 10000V输出低压峰值：700V 1000V脉冲电流峰值：10A脉冲持续

29、时间：0.1S 脉冲间隔时间：1S单个脉冲输出最大电量：2.5mC 单个脉冲输出最大能量：5.0J 系统功耗：单防区10W / 双防区15W6.3.2 产品特性a) 主要功能：高、低压布防、撤防、电压及运行监测、报警输出；b）控制方式：手动、键盘、计算机软件直控、计算机软件远程控制等；c) 差分电压：每条线上有电压，相临两线有压差；d) 故障检测：短路、断线、防拆报警；e) 应用方案：RS-485总线通讯，键盘、计算机、网络等多种集中管理方案;g) 报警联动：DC12V输出、常开/常闭报警输出。d) 其他特性：密码登录、防区任意修改、自由设定报警延迟等;6.3.3 单防区围栏主机及底部接线端口

30、单防区围栏主机及底部接线端口如图6.18所示：图6.18单防区围栏主机及底部接线端口图各接线端子或开关作用：红色接线柱：单防区主机共有两组高压回路，一路、二路红色接线柱各为一组，两组高压回路对地电压相等，但极性相反，两组回路之间存在约两 倍于单组高压的电压差；高压接地：两个黑色端子为前端高压输出接地端子，接地电阻要求10；保护接地：该端口的黄绿线为围栏主机弱电保护接地，接点电阻要求10；电压转换：档 强制高压5000V-10000V、档 强制低压 700-1000V、档 自动(使用RS-485总线控制设备控制时置于此档,例如控制键盘）；键盘： RS-485总线接口，采用4针航空接头（针脚说明见

31、上图），连接RS-485总线控制设备或手拉手连接于围栏系统的RS-485总线上；开关输出：开关量（常开/常闭）输出接口，采用3针航空头（针脚说明见上图），连接视频监控、报警主机等开关量信号输入接口，联动其他系统等；警号：DC12V报警电压信号输出接口，采用2针航空头（针脚说明见上图），连接负载10W报警设备或利用电压信号联动其他系统等；开关：主机电源开关（围栏主机内置蓄电池后，当市电电源丢失的情况下，由内置蓄电池持续提供工作电源，此时开关处于保护状态，操作将无任何反应）；电源：该端口的电缆线为围栏主机AC 220V市电电缆；6.3.3 双防区围栏主机及底部接线端口双防区围栏主机及底部接线端口如

32、图6.19所示：图6.19 双防区围栏主机及底部接线端口图各接线端子或开关作用：红色接线柱：双防区主机相当于集成了两台单防区主机的功能，但在控制方式上与单防区主机存在着区别，需分做主、副两个防区。见上图，左边四个红色接线柱为主防区两组高压回路，右边四个红色接线柱为副防区两组高压回路。在实际应用中，有两点需要注意：1、对主防区执行布防或撤防命令时，副防区将自动执行相同命令（因主、副防区共用一套高压发生器）;2、在设置防区号时，只可以对主防区进行防区号设置，副防区将自动生成续后防区号（例如，主防区号设置为2时，副防区号自动成为3）；高压接地：黑色端子为前端高压输出接地端子，接地电阻要求10；保护接

33、地：该端口的黄绿线为围栏主机弱电保护接地，接点电阻要求10；电压转换：档 强制高压5000V-10000V、档 强制低压 700-1000V、档 自动(使用RS-485总线控制设备控制时置于此档,例如控制键盘）；键盘： RS-485总线接口，采用4针航空接头（针脚说明见上图），连接RS-485总线控制设备或手拉手连接于围栏系统的RS-485总线上；开关输出：采用4针航空头（针脚说明见上图），分为A（主）、B（副）两组，有两种可调的输出方式：1、出厂默认为DC12V报警电压信号输出接口，连接负载10W报警设备或利用电压信号联动其他系统等；2、可以通过主机线路板跳线使该接口成为开关量（常开/常闭）

34、输出接口，连接视频监控、报警主机等开关量信号输入接口，联动其他系统等；开关：主机电源开关（围栏主机内置蓄电池后，当市电电源丢失的情况下，由内置蓄电池持续提供工作电源，此时开关处于保护状态，操作将无任何反应）；电源：该端口的电缆线为围栏主机AC 220V市电电缆；6.4 围栏系统其他设备6.4.1 围栏系统控制键盘6.4.1.1 键盘功能下图6.20为LX-2008系列脉冲电子围栏系统的专用控制键盘，型号为LX-M4J，其主要功能如下：a）多控制端联机控制功能，最多可以有4个控制键盘或者一台PC + 4个控制键盘联机；b）最多可控制32个防区；c）修改防区号时可以读出旧防区；d）报警延迟可以设置

35、为：快、正常、慢三种状态；e）可设置警号延迟为 1-9分钟；f）可设置两路定时布撤防功能；g）一键快速布撤防功能，并且可以开启快速布撤防密码。图6.20 脉冲电子围栏系统的专用控制键盘图6.4.1.2 键盘接线端子下图6.21为键盘接线端子图，其对应端子作用如下：a）485+、485-为RS-485总线通讯接口；b）+12V、GND为键盘电源；c）OUT1、GND为警号输出接口，报警输出DC12V。图6.21 键盘接线端子图6.4.2 总线联动板下图6.22为总线联动板图，型号为LX-LD，其在围栏系统的实际应用中通常放置在报警主机、视频矩阵（或带联动输入的硬盘录像机）、以及电子地图等设备附近

36、，通过RS-485总线与所有围栏主机实时保持通讯，并将对应防区围栏主机的报警信号转换为开关量信号，并通过此开关量信号联动报警主机、视频矩阵或带联动输入的硬盘录像机）、以及电子地图等设备作出同步报警动作。产品特性：a）18路常开/常闭开关输出；b）将RS485总线上的报警信号转换为开关信号；c）有LED电源指示、485信号指示。产品技术参数：a）供电电源：DC12V；b）使用环境：温度：-40+50 湿度：95%。图6.22 总线联动板图6.4.3 网络转换器下图6.23为网络转换器图，型号为LX-C2000，其一般应用在围栏系统的计算机局域网远程控制方案中，网络转换器将基于TCP/IP协议的网

37、络信号与基于RS-485协议的总线信号进行双向转换，使围栏系统中的RS-485总线信号可以通过远程局域网网络的连接实现远距离通讯，在保证远程局域网网络连接正常的前提下，通讯距离不受限制。产品特性：a）用于计算机局域网远程控制系统；b）将TCP/IP信号转换为RS485信号；c）电源指示；d）控制信号收/发指示；图6.23网络转换器图6.4.3 RS-232转RS-485串口转换器下图6.24为无源串口转换器图（无源是指不需外部电源，另还有有源串口转换器，此处不做列举）。RS-232转RS-485串口转换器应用在计算机软件直控方案中，它将计算机基于RS-232协议的串口信号与基于RS-485协议

38、的围栏系统总线信号进行双向转换，实现计算机软件与围栏系统的信号通讯。图6.24 无源串口转换器图6.5 围栏系统安装及施工规范6.5.1 前端支撑杆组装基于万向底座的角度调整特性，前端支撑杆以22.5为一个角度调整基数，所以以地平面为参照对象时，前端支撑杆的标准安装角度可分为0、22.5、45、67.5、90或以墙面为参照对象时可分为内倾式、外倾式、垂直式或水平式安装。安装前，需根据现场情况以及业主要求来确定周界围栏安装角度。6.5.1.1 组装中间杆将螺旋式中间杆绝缘子套入中间杆，旋紧即可，需保持相邻绝缘子之间的距离约等于200mm，最底部绝缘子与墙顶也同样保持200mm（可根据地方规定或项

39、目要求调整相邻绝缘子距离，绝缘子距离决定线与线之间距离，绝缘子方向需保持一致。通过中间杆固定件将中间杆固定于万向底座，保持各底座固定角度与要求相符。6.5.1.2 组装承力杆将承力杆绝缘子用承力杆专用插销（可用540mm螺栓替代）固定在承力杆上，保持方向一致。通过承力杆固定件将承力杆固定于万向底座，保持各底座固定角度与要求相符。6.5.1.3 组装终端杆为增强终端杆对合金线张力的耐受性，需使用两个万向底座对终端杆加以固定，保持各底座固定角度与要求相符。使用终端杆绝缘子固定夹将终端杆绝缘子挂于不锈钢终端杆固定孔内，需保持方向一致。6.5.2 前端支撑杆安装按照要求或合同规定确定各支撑杆间距，根据

40、安装角度确定底座安装位置，并在保持均匀间距的前提下做好打孔标记。标准配置下，各支撑杆间距为终端杆50-100米/根，承力杆20-25米/根，中间杆4-5米/根。当墙面内夹角120时可采用承力杆进行过渡，如墙面内夹角120时，应采用不锈钢终端杆进行过渡。在砖结构或混凝土结构等围墙建筑上施工固定时，需采用10mm100mm国标膨胀螺栓对安装有万向底座的支撑杆加以固定（墙体水泥标号较高的情况下，可用8mm80mm），使用10mm100mm膨胀螺栓时，需使用12mm150mm冲击钻头，并保证打孔深度在120-150mm左右（预留残渣空间）。以下是前端支撑杆根据现场环境和应用要求的不同，所采取的几种安装

41、方式示意图：a）建筑墙体安装方式安装于墙体时，根据万向底座事先调整角度，以地平面为参照对象时，前端支撑杆安装角度可分为0、22.5、45、67.5、90或以墙面为参照对象时可称之为为内倾式、外倾式、垂直式或水平式安装。下图6.25为墙顶垂直安装方式。图6.25 墙顶垂直安装方式图b）附着安装方式附着式安装方式通常在围墙或者栅栏的外侧或者内侧需要大面积防范时适用，通常此种安装方式通常属于8-12线制安装甚至于更多线数安装，以达到防范要求，此时围栏前端支撑杆直接贴敷安装于围墙，因多线制支撑杆较长，通常要求上下端均进行固定，所以前端构成后相对于墙体安装方式要更加牢固。注：附着安装方式中，最顶端合金线

42、应高于附着墙体或栅栏顶部700mm，按照方式见下图6.26：图6.26附着安装方式图c）支撑杆预埋安装方式此种安装方式通常现场无建筑周界或明确周界标识，所以需采用支撑杆外加合金线组成的围栏前端来构成一个被防范区域，这就要求围栏前端顶端高度应1.8m，导线数应达到1220线甚至更多，线线距离应控制在50150mm之间。根据杠杆原理，导线越多则支撑杆承受张力越大，因此，在土质坚实的前提下，支撑杆均必须达到600mm埋地深度；在土质松软地区，应挖掘300300600mm尺寸预埋坑，并使支撑杆垂直于该预埋坑内用混凝土进行浇筑，形成与支撑杆一体的底座，以保证围栏前端建成后的坚固耐用。安装方式见下图6.2

43、7：图6.27支撑杆预埋安装方式图6.5.3 前端分区规则a）防区划分前端围栏应合理分区，如项目中没有特殊要求，为便于迅速判断防范报警的区域，根据周界平面几何图形基本可遵循如下规则： 一条直线划分为同一防区； 同一边划分为同一防区； 距离短，且不在一条直线上的多个拐角边，尽量少的整合成同一防区。b）防范等级及区别为使围栏系统能够安全、正常且有效的运行，通常把围栏系统的防范等级分为、III三级，详细如下： 一般安全等级，采用4线系统，防区分段不超过500米。 中等安全等级，采用8线系统，防区分段不超过250米。III 高等安全等级，采用12线系统，防区分段不超过100米。6.5.4 合金线安装及

44、连接展放合金线：尽量采用放线架或线盘中间孔穿轴方式放线，使线盘以中心孔为轴心自转，根据合金线特性，此种方式可避免施工过程中出现打结或合金线不平整的现象；紧线：合金线需穿过每个中间杆绝缘子和承力杆绝缘子的过线孔，应在每段合金线的一端穿入一个紧线器，合金线的两端使用线线连接器固定于终端杆绝缘子之上，并保持一定程度的收紧，然后逐步调节紧线器，使各平行合金线保持基本相同的张力，收紧力度以合金线均保持平行笔直，但又保留有一定收缩余地为最佳。连接：通过高压线连接各个终端杆之间的空缺，划分出明确的防区.6.5.5 避雷及接地根据LX-2008围栏系统设计要求，每个防区应配置两个避雷器，由此围栏系统接地分为：
