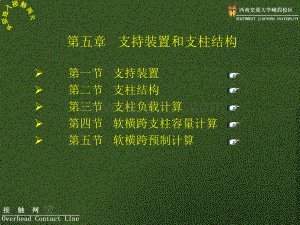

1、 第五章 支持装置和支柱结构 第一节 支持装置 第二节 支柱结构 第三节 支柱负载计算 第四节 软横跨支柱容量计算 第五节 软横跨预制计算第一节 支持装置一、概述 支柱、支持装置和定位装置是使接触悬挂导线相对于线路保持在所要求的位置上。支柱布置在线路一侧。为把导线悬挂到支柱并固定在一定的位置上，必须有一套中间装置称支持装置。有腕臂支持装置，软（硬）横跨支持装置。为把导线固定在相对于弓中心的位置，须有定位装置。二、腕臂支持装置 按结构分，有单线路水平腕臂，单线路反腕臂，单线路斜腕臂。按跨越股道分，有单线路绝缘腕臂，双线路绝缘腕臂。按导线的走向分：标准腕臂，反向腕臂按用途分：中间腕臂，转换腕臂三、

2、软横跨（支持装置）多股道的接触悬挂借助于数根线索悬挂到布置这些线路两侧的两根支柱上。这种装置称软横跨。横向承力索和定位索多采用截面积为70mm2的钢绞线。第二节 支柱结构一、支柱的分类原则 支柱可按材料、支持装置形式、用途以及负载条件进行分类。现采用的有预应力钢筋混泥土支柱和钢柱。实际上只有软横跨支柱才采用空腹窨结构形式的钢格。据支持装置的不同，可分为腕臂支柱、软横跨支柱、硬横跨支柱和定位支柱。定位支柱仅仅是为了对悬挂导线进行水平定位，以保持与受电弓中心的距离。按用途分：中间支柱、转换支柱、锚柱。还可分为不带拉线的（自承载支柱）和带拉线的支柱。如果支柱地面上下两部分是一个整体，叫整体式支柱；如

3、果两部分在生产和安装过程中都是分别进行的，叫分离式（可拆卸的）支柱。还可分为方向支柱等。二、预应力钢筋混泥土支柱 我国采用工字形支柱。近年来部分地区又采用了环形截面的支柱。工作状况：在安装使用之前，混泥土处于受压状态，钢筋处于受拉状态，工作后可使支柱的负载能力提高。三、金属支柱 分为空腹式和实腹式。第三节 支柱负载计算 支柱的负载是支柱在工作状态下所承受的垂直负载和水平负载的统称。其负载越大，支柱基底面处所受的弯矩也越大。支柱负载的计算，就是计算基底面处可能出现的最大弯矩值。目的是椐结果选择适当容量的支柱。预应力钢筋混泥土支柱容量大时，要加横卧板。支柱负载计算应按垂直负载和水平负载进行计算。一

4、、垂直负载（一）悬挂结构自重负载0 悬挂结构包括支持装置、定位装置、绝缘部件及其它相应的悬挂零件的重量、覆冰还要包括冰重b。（二）链形悬挂的重量nq0l 链形悬挂包括承力索及接触线的重量，覆冰时还应包括覆冰负载，即 Q0=nq0l+ngbol (5-3-1)二、水平负载（一）支柱本身的风负载 P=0.615*103 KV2F (5-3-2)V受风面积 K体形系数（二）线索传给支柱的风负载 =0.615*10-6KV2dl (5-3-3)（三）曲线形成的水平分力 指向曲线内侧的水平分力简称曲线力第四节 软横跨支柱容量计算一、负载计算 如图5-4-2，每个悬挂点负载应包括四部分：（一）接触悬挂一个

5、跨距的自重负载Gi Gi=nq0l（二）悬挂结点零件重力负载Jia1a2a3a5a4a6a7（三）横向承力索及上下部定位索的自重负载 pi=(qi+ai+1)/2*(6.03*10-3+2*4.03*10-3)KN（四）中心锚结和下锚运河自重负载Mi 上述各负载之和为该结点负载，即 Qi=Gi+Ji+Zi+i+Mi 二、确定横向承力索的水平张力T 在计算中应和承力索最大驰度fmax,但fmax的所在位置一般是不知道的，在确定了fmax所在位置O点后，则应从O点将软横跨分为两部分，使各垂直负载对O点取矩，即可得横承对支柱产生的最大弯矩。（一）求支柱悬挂点的垂直反力 FA及FB示于5-4-2第五节

6、 软横跨预制计算 软横跨预制计算，就是软横跨结构尺寸的计算。曾用过抛物线法，图解法，实测法。主要研究负载计算法。负载计算法以实际悬挂的标准形式为依据，以实际负载为计算条件，以安装后的受力状态为前提，由负载的计算转化为结构尺寸的计算。步骤：确定负载，测量并计算安装结构参数，确定最短吊弦位置，求算横承分段长度和总长度，计算吊弦长度。一、确定负载 软横跨结点类型将各种常用不同形式的软横跨装配结构组合在一起，成为软横跨类型。软横跨的负载计算就是根据软横跨的结点类型求算悬挂负载。二、实测和确定结构参数 软横跨计算中，有许多数据需要实际测量确定：1、cx1,cx2侧面限界，正线轨水平面与柱内缘至路中心的距

7、离 2、L横向跨距 3、l1,l2不等高悬挂最低点分别至两边悬挂点的水平距离 4、1，2支柱结构斜率和调整斜度之和，即安装后支柱内缘（钢柱为外缘）每米高度所倾斜的水平距离。5、d1,d2偏距 6、S1,S2基础面至轨面的高度差 7、f1,f2横承最低点至悬挂点的垂直距离 8、a1,a2相邻悬挂点的水平距离 a1=cx1+d1,an+1=cx2+d2三、确定垂直负载 Qi=Gi+Ji+Zi+Pi+Mi四、确定横向承力索水平张力及悬挂最低点 1、假设最低点：FA依次减去相邻的悬挂负载至为负止，求出驰度f1,f2 f1=H-HS S1-lmin-100 (5-5-2a)f2=H-HS S1-lmin-100 (5-5-2b)(从最低点K将软横跨左右分开)2、求算子力矩
