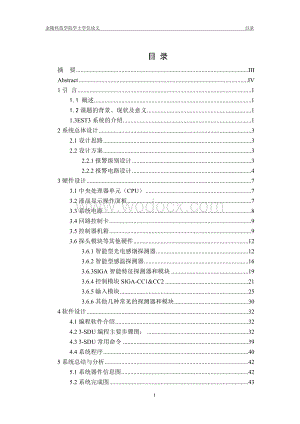

1、金陵科技学院学士学位论文 目录 目 录摘 要IIIAbstractIV1引 言11.1 概述11.2课题的背景、现状及意义11.3EST3系统的介绍12系统总体设计32.1设计思路32.2设计方案32.2.1报警级别设计32.2.2报警电路设计43硬件设计73.1中央处理器单元（CPU）73.2液晶显示操作面板73.3系统电源83.4回路控制卡93.5控制器机箱93.6探头模块等其他硬件123.6.1智能型光电感烟探测器123.6.2智能型感温探测器163.6.3SIGA智能特征探测器和模块193.6.4控制模块SIGA-CC1&CC2213.6.5输入模块253.6.6其他几种常见的探测器和

2、模块304软件设计324.1编程软件介绍324.2 3-SDU编程主要步骤图：324.3 3-SDU常用命令394.4系统程序405系统总结与分析425.1系统器件信息图425.2系统完成图435.3系统总结与讨论43结论44参考文献45致谢4647金陵科技学院学士学位论文 摘要基于EST3智能火灾报警控制器控制系统的设计摘 要火灾自动报警监控管理网络系统是通过网络交换设备将各独立自动报警系统联网并进行集中管理、监测的新一代火灾报警系统。其针对目前消防行业存在的主要不足之处,确定了多用途火灾自动报警消防系统需要解决的问题和技术创新领域,让自动化工程技术能够全面深入的用于火灾自动报警消防系统。本

3、系统基于爱德华消防主机EST3智能火灾报警控制器的控制系统设计。设计是以主机连接各种探测器，配合模块模块等设备设计的自动控制系统，该系统能够实现探测、报警、反馈的火灾全自动配合，以实现对特殊场合的火灾安防要求。关键词：火灾自动报警；智能火灾探测器；EST3系统。金陵科技学院学士学位论文 AbstractThe design of intelligent fire alarm control system based on EST3AbstractAutomatic fire alarm monitoring and management network system through the n

4、etwork switching equipment to each of the independent alarm system networking and centralized management, monitoring a new generation of fire alarm systems. Determined for the main shortcomings of the fire industry, multi-purpose automatic fire alarm fire protection systems need to be resolved and t

5、he field of technological innovation, automation engineering technology for automatic fire alarm fire fighting system a comprehensive and in-depth. The topic of this paper is based on Edward Fire host EST3 intelligent fire alarm control control system design. Design is based on the host to connect t

6、he various detectors, with module module design of automatic control system, the system is able to achieve detection, alarm, automatic fire with feedback, in order to achieve the fire security requirements for special occasions.Key words: Automatic fire alarm; Intelligent fire detectors; EST3 system

7、.金陵科技学院学士学位论文 第1章 引言1引 言1.1 概述自动控制系统作为电气自动化的一个重要的应用领域，已经被广泛应用于国民经济各个部门。自动报警监控系统包括火灾报警信息自动接收、建筑消防信息、气象信息以及城市建筑消防安全应急救助等子系统。具体为公共电话网络信道、信号发送机、数据采集传输及信号控制显示器等设备构成的自动化监测网络。城市火灾自动报警监控系统全程自动化,可以有效地减少人工监控环节可能造成的火警漏报、迟报。实现城市联网火灾自动报警系统的工作状态集中监控与管理。使城市消防形成一个安全防范网。这样大大加强了城市建筑火灾的防范监控能力,实现了城市消防管理的数字化。本文主要论述了火灾报警

8、系统的自动控制原理及其实现策略。1.2课题的背景、现状及意义火灾自动报警监控管理网络系统是通过网络交换设备将各独立自动报警系统联网并进行集中管理、监测的新一代火灾报警系统。在城市建设不断发展的今天,伴随着信息技术与计算机技术的飞速发展,世界上很多国家的城市都对建筑独立的火灾自动报警系统采取网络监控管理,通过计算机网络把传统的电话通信网络、计算机数据网络相互渗透融合,即利用公共电话网络实时监控城市建筑火灾自动报警系统运行状态、人员值班情况、系统设备的故障报警和火警预报。为了保证重要的大型建筑及高层建筑的安全可靠,及早发现和通报火灾,防止和减少火灾损害,也为适应建筑行业,尤其是智能建筑行业发展的新

9、形势,必须从建筑设计上采取完备的防范措施,安装功能齐全可靠的自动报警和消防系统。针对目前消防行业存在的主要不足之处,确定了多用途火灾自动报警消防系统需要解决的问题和技术创新领域,让自动化工程技术能够全面深入的用于火灾自动报警消防系统。 1.3EST3系统的介绍EST3是一个智能消防控制系统，该系统消防报警设备是目前世界上最先进的消防报警产品，按探测器发展历程属于第五代产品。与其它消防系统相比，EST3系统拥有独特的优势。本论文课题是基于爱德华消防主机EST3智能火灾报警控制器的控制系统设计。设计是以EST3为主机连接各种探测器，配合控制模块及选择模块等一套设备设计的一套自动控制系统，该系统能够

10、实现探测，报警，反馈的火灾全自动配合，以实现对特殊场合的火灾安防要求。EST3是一个模块化结构系统，既可单结点独立工作又可多结点组成网络运行。火灾报警和音频系统使用相同的基本组件，便于系统布局。一个强大的系统定义工具软件在各种需求情况下，可方便地定义系统操作功能，事实上所有的EST3操作功能均是由程序控制的。这给了EST3极大的灵活性，确保了在系统安装后功能的改变和升级均可进行。同时EST3是一个适用性非常强的模块化结构的生命安全系统，它适用于从小到大的各种建筑物。系统组件排列于配有内外箱门的壁挂箱中。箱内提供了可安装最大65AH电池的空间。EST3的一组24V电池，最多可作为4个供电电源后备

11、电源。这些供电电源使用一个特殊的分配器以便电池能量充分发挥。每个供电电源支持7A电流负载输出，4个电源共有28A电流可由后备电池供给。这保证EST3在断电时也能维持系统运行。由主显示模块提供一个用户界面，并有一系列这样的模块适应于不同用户系统的要求。金陵科技学院学士学位论文 第2章 系统总体设计2系统总体设计2.1设计思路本方案设计的消防报警和联动控制系统采用美国爱德华公司（EDWARDS）开发的新一代EST3智能消防控制系统。该系统是生命财产安全的忠实卫士的保卫者，它可以避免由于火灾而造成的巨大经济损失，在火灾初期就可以人为地预防由于火灾造成的一些不必要的损失，使生命财产受到安全的保护。它广

12、泛用于生命安全，紧急信号，防爆防火等各类场所。可保证该系统在未来数年内保持世界领先水平。一套先进可靠的火灾报警系统可以有效的避免或降低由于火灾而引起的生命财产损失。同时几乎为零的误报率，运行的极其安全稳定，先进的自动反应功能也可减少平时的管理工作。本方案即是针对本项目的特点而设计的。本设计目的是以爱德华EST3主机做一套典型火灾自动报警设备，其中包括探头之间智能联动、火灾时的自动反应、人为可控操作配合自动报警实现灭火的目的。本方案设计为了达到精确反映火灾的发生，选择了两种不同的火灾探测器分别是：智慧型光电感烟探测器(SIGA-PS)和智慧型感温探测器(SIGA-HRSI)。两种不同探测方向的探

13、测器可以多方面监控环境，保证不同级别报警的准确性。本设计为了达到火灾自动反应的目的需要两种不同模块，分别是控制模块(SIGA-CC1)和输入模块(SIGA-CT1)。同时为了人为可控操作配合自动报警设备，需要手报。这些器件将会在硬件部分分别介绍。2.2设计方案根据设计思路设计了一间典型自动报警智能化房间，命名为电子间（DZJ）其中布设7个火灾探测器，4个光电感烟型探测器3个感温探测器。同时配套2个控制模块和1个输入模块。最后还需在系统中增加光电报警和手报。火灾探测器之间连接后与报警主机连接，模块之间与控制具体器件连接后也与报警主机相连。通过报警主机连接并控制两部分。2.2.1报警级别设计一级报

14、警：若房间任意两个探头被触发则有光电报警。二级报警：任意一个探头和手报同时触发则防火阀打开。（防火阀控制防火装置如：喷淋系统、气体灭火等。）智能监视环节：输入模块接入防火阀，监视防火阀状态并实时反馈主机。2.2.2报警电路设计火灾探测器接口如图2.2.2-1图2.1探测器底座接口图为本设计所用探测器的接口，其接口位于标准底座。其中共用正极接口编号为2，信号输入接口为4，电源负极接口为7。电子间火灾探测器连接如图2.2.2-2图2.2电子间探测器连接图控制模块(SIGA-CC1)接口如图2.2.2-3图2.3控制模块接口图控制模块(SIGA-CC1)接口如图2.2.2-42.4输入模块接口图电子

15、间模块连接如图2.2.2-5图2.5模块连接图金陵科技学院学士学位论文 第3章 硬件设计3硬件设计3.1系统处理器（CPU）型号：3-CPU3、3-CPU1 （3-CPU3是3-CPU1的改进型，互相兼容）3-CPU3(1)是EST3的主控制器，采用32位微处理器和大容量内存储器。每个3-CPU3(1)可以连接10个单回路控制卡或5个双回路控制卡，也可混合安装，但最多10个回路。 图3.1-1CPU图 图3.1-2 CPU安装图LRM轨道模块，占用3-CHAS7上2个轨道插槽，必需安装在左边开始的2个轨道插槽上。3.2液晶显示操作面板型号：3-LCD3-LCD液晶显示屏显示网络和控制器信息，安

16、装在3-CPU3(1)前面，是选件，但每个EST3系统至少安装一个3-LCD。3-LCD采用高亮度背照光提供全中文液晶显示（编程软件设定，有20多种语言供用户选择），能够同时显示最新优先级事件和火灾首次报警时间。可显示整个网络中任何一监控点的信息。通过按钮可进行翻页、确认、复位、试验、 图3.2-1 操作面板图 图3.2-2 操作面板安装图消音等操作。设有电源、测试、故障、消音、呼叫等状态LED指示灯。上述大部分按钮和指示灯可通过程序按用户的要求进行定义。3.3系统电源型号：3-PPS/M-230E（主电源）3-BPS/M-230E（辅助电源）电源由开关电源模块和电源监视卡二部分组成，一块3-

17、CPU3(1)必须配置一套主电源，提供2路24V/3.5A的直流电源输出供外控联动用。同时根据需要可选配1-3套辅助电源，每套辅助电源可提供2路24V/3.5A的直流电源，单台控制器最大输出电流28A（共8路24V/3.5A）。主/辅电源均可对蓄电池进行浮充电，并具有保护蓄电池过充放电功能。还具有监视电源负载畸变、短路和欠压等状态功能，其故障状态可直接通过LCD显示屏进行显示并记录。根据用户要求,可选用765Ah密封蓄电池。 图3.3-1 系统电源图 图3.3-2系统电源连接图主电源监视卡是LRM轨道模块，占1个3-CHAS7轨道插槽，必需安装在3-CPU3(1)旁。辅助电源监视卡是LRM轨道

18、模块，占用3-CHAS7上1个轨道插槽。3.4回路控制卡型号：3-SSDC、3-SSDC1（单回路卡，3-SSDC1是3-SSDC的改进型，互相兼容）3-SDDC、3-SDDC1（双回路卡，3-SDDC1是3-SDDC的改进型，互相兼容）回路控制卡内置CPU，通过总线连接分布智能特征探测器、手动报警按钮和输入输出模块，可通过编程软件直接向每一个现场设备（即分布智能特征探测器、手动报警按钮和输入输出模块）进行电子编号，使其拥有一个独立的地址。在正常使用时，更换探测器、模块不需要用户重新编程，回路控制卡自动识别更换设备并将正确地址写入该设备，使得系统维护十分方便。使用先进的中断响应通讯方式，监测整

19、个回路上现场设备的状态变化。一旦发生报警或故障，回路控制卡可按预设程序独立完成报警确认及联动控制功能。回路控制卡能够自动识别线路和每个分布智能特征设备的特征位置，并在 图3.4-1 回路控制卡 PC机（调试用）屏幕上显示现场设备的电子回路图。（此图可打印并作为竣工资料予以保存） LRM轨道模块，占用3-CHAS7上1个轨道插槽。3.5控制器机箱EST3系列火灾报警控制器（联动型）有多种型号的机箱供用户选择。标准壁挂式机箱由机箱、机箱内外门（视窗式）及轨道式机架组成，可明装或暗装。一般根据控制器的具体配置及现场实际要求来决定机箱的类型。型号：3-CAB5 机箱尺寸：42cm(宽)61cm(高)1

20、4cm(厚) 适用于1000地址点以下的小系统或区域机 内置轨道模块机架，5个轨道模块插槽 图3.5-1 CAB5接口图 CPU卡和电源卡占3个轨道插槽，另2个轨道插槽可安装2块单回路控制卡或双回路控制卡 最大安装4个回路，500个探测器地址和500个模块地址 图3.5-1 CAB5接口图 箱内可放置12V/10Ah蓄电池2节 可单独安装5块多线手动联动控制卡型号：3-CAB7 尺寸：70cm(宽)64cm(高)14cm(厚) 适用于2000地址点以下的中型系统 可安装1个3-CHAS7轨道式机架，7个轨道模块插槽 CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择安装4块单回 路控制卡或双

21、回路控制卡 最大安装8个回路，1000个探测器地址和1000个模块地址 箱内可放置12V/17Ah蓄电池2节或 12V/10Ah蓄电池4节 可单独安装7块多线手动联动控制卡 图3.5-2 CAB7接口图型号：3-CAB14 尺寸：70cm(宽)96cm(高)14cm(厚) 适用于大中型系统和带广播电话系统 2个轨道式机架位置 箱内可放置12V/17Ah蓄电池2节或12V/10Ah蓄电池4节安装方式一：（有广播电话系统） 1个3-CHAS7轨道式机架，7个轨道模块插槽，1个广播电话轨道式机架 CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择安装单、双回路控制卡或功放卡、电源卡等 图3.5-3

22、 CAB14接口图 最大安装8个回路，1000个探测器地址和1000个模块地址安装方式二：（无广播电话系统） 2个3-CHAS7轨道式机架，14个轨道模块插槽 CPU卡和电源卡占3个轨道插槽，另11个轨道插槽可选择安装单、双回路控制卡 最大安装10个回路，1250个探测器地址和1250个模块地址安装方式三：（二台报警控制器） 2个3-CHAS7轨道式机架，14个轨道模块插槽 每个3-CHAS7轨道式机架安装一套CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择安装单、双回路控制卡 最大安装16个回路，2000个探测器地址和2000个模块地址安装方式四： 可单独安装14块多线手动联动控制卡型号

23、：3-CAB21 尺寸：70cm(宽)127cm(高)14cm(厚) 适用于大型系统和带广播电话系统 3个轨道式机架位置 箱内可放置12V/17Ah蓄电池2节或12V/10Ah蓄电池4节安装方式一：（有广播电话系统） 2个3-CHAS7轨道式机架，14个轨道模块插槽，1个广播电话轨道式机架 CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择安装单、双回路控制卡或功放卡、电源卡等 最大安装10个回路，1250个探测器地址和1250个模块地址安装方式二：（有广播电话系统、二台控制器） 2个3-CHAS7轨道式机架，14个轨道模块插槽，1个广播电话轨道式机架 图3.5-3 CAB21接口图 每个3

24、-CHAS7轨道式机架安装一套CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择安装单、双回路控制卡或功放卡、电源卡等 最大安装16个回路，2000个探测器地址和2000个模块地址安装方式三：（无广播电话系统、三台报警控制器） 3个3-CHAS7轨道式机架，21个轨道模块插槽 每个3-CHAS7轨道式机架安装一套CPU卡和电源卡占3个轨道插槽，另4个轨道插槽可选择安装单、双回路控制卡（一台蓄电池需外接） 最大安装24个回路，3000个探测器地址和3000个模块地址安装方式四： 可单独安装21块多线手动联动控制卡3.6探头模块等其他硬件3.6.1智能型光电感烟探测器型号：SIGA-PS特性：自

25、带集成化微处理器非易失性存储器自动生成探测器及模块连线图自动编排地址自动环境补偿0.67%3.77%的灵敏度范围脏污或其它故障检测昼/夜灵敏度自动调整红/绿LED状态指示标准型/带继电器/带隔离器安装底座 图3.6-1 感烟探测器图按ISO-9001标准设计和生产性能说明：EST的特征系列SIGA-PS智慧型光电感烟探测器，从其光电烟雾传感元件采集模拟数据并转换成数字信号，探测器内置的微处理器将测量和分析这些信号，并把这些数据与历史数据时间特性曲线相比较，确定是否报警。数字滤波器滤掉非火警因素，几乎完全排除了误报。每个探测器内置的微处理器还能提供四种辅助功能：自诊断及历史记录，自动生成探测器及

26、模块连线图，独立运行模式和快速而稳定的通信。l.自诊断及历史记录每个特征系列探测器持续不断地进行自诊断，以提供重要的维护保养数据，自诊断的结果自动更新并固化到探测器的非易失性存储器中，这个数据随时可以在控制台上、PC机上或用SIGA-PRO特征编程/维护工具查看。存在探测器存储器里的数据包括：探测器型号、产品系列号和器件地址；制造日期、运行时数和最后一次保养日期；当前的探测器灵敏度值和对环境的补偿值；出厂时的探测器灵敏度值；报警和故障的记录个数；最后一次报警的日期和时间；最后一次报警前的数据时间特性曲线；多达32个故障特征码用于故障诊断。2.自动生成探测器及模块连线图回路控制器记忆每个系列号的

27、器件相对于回路中其它器件的安装位置，利用这个图形特性可对每个器件的安装位置进行监测，防止当探测器重新(如在清洗后等)安装时，误装在与原来不同的位置。一旦误装，系统可自动交换其地址，不误报。特征数据输入程序利用这个图形特性，在编程器的对话菜单和图示菜单支持下，可以检查每个器件间的网络连接。图形中所包含的系统配置和组合信息(设备型号、器件地址、线路分支)存储于磁盘中，可随时生成打印报告。这种从一个已安装的系统中立即取出其当前的配置和组合状态，对重组系统是非常迅速有效的。借助图形特性回路控制器能够发现：追加的器件；遗漏的器件；电路接线的变化；在重新安装时，如探测器安错位置，系统会自动更换其地址。3.

28、独立运行模式一个区域报警的判断是由探测器来完成的，探测器自带微处理器允许其以独立模式工作。如果探测器与回路控制器之间的通讯故障超过4秒钟，则该回路中的所有探测器转为独立运行模式。这个电路的作用就像普通探测器一样，每个探测器继续采集并分析其周围的信息，如果周围环境达到预先设定的烟雾度，则探测器报警；如果探测器安装在带继电器底座上，则继电器产生动作。4.快速而稳定的通讯探测器装上智能电路，系统采用广播式寻访，这就意味着很少量的信息需要在探测器和回路控制器之间传送。除了对正常监测查询作出响应外，只是在有新的故障或报警产生时探测器才需要与控制器通讯，这样就可以提供非常快的响应时间，系统降低了通讯波特率

29、。产生了如下好处：延长了通讯距离，回路线距离可达3公里；更加提高了抗干扰能力；减少了对其它线路的干扰；不用必须采用双绞线或屏蔽线，用普通线即可，回路响应时间少于0.75秒。5.自动编排地址回路控制器用电子方式对每个探测器自动编址，可在系统调试过程中节省宝贵时间。不需要设定复杂的开关或拔号盘，每个探测器有各自唯一的产品系列号存储在探测器存贮器内。回路控制器鉴别回路中每个器件，并根据每个器件的产品系列号自动分配一个软件地址。如有需要可用SIGA-PRO特征编程/维护工具为探测器编址。6.对环境的自动补偿SIGA-PS探测器的探测灵敏度几乎与安装的环境和物质条件无关。探测器中的传感元件能对因灰尘、潮

30、湿、老化等因素引起的缓慢变化作出相应的调整(环境补偿)，它甚至能对正常环境下的少量烟雾作出补偿修正。每小时调整和更新传感元件的本来灵敏度值近六次，约每小时一次将资料写入EEPROM存储器。探测器记录的原始资料甚至在探测器卸下来清洁后也不会丢失。由安装者选定的探测器报警限可以上下浮动，以保持相对原始值的灵敏度的恒定，这称为差动报警。7.灵敏度范围SIGA-PS探测器有一定的灵敏度范围，为0.67%3.77%烟雾度/英尺，安装时可以从这个范围内的5个可设置值中选定。8.自动昼/夜灵敏度调整特征系列探测器可以在程序上为昼/夜期间设定不一样的灵敏度。在无人员活动期间空气粉尘含量下降时，可使探测器的灵敏

31、度自动提高。9.稳定性SIGA-PS探测器的灵敏度在风速高至5000英尺/分钟(25.39米/秒)保持稳定。环境温度对它的影响轻微，探测器可安装在温度高至120(49)的室内。10.状态指示LED从任何方向可见的一对LED显示，绿色LED闪动表示来自系统回路控制器的正常查询；红色LED闪动表示探测器处在报警状态；两个LED同时常亮表示独立运行模式下的探测器处于报警状态。正常绿色LED闪动不会烦扰建筑物里的正常活动，但却能被系统维护人员快速地观察到。测试和维护保养：每个探测器会自动地检测和鉴别脏污或故障，并发出一个“探测器脏污”的信息。探测器灵敏度测量值被送到回路控制器，可打印输出灵敏度报告，以

32、满足NFPA(National Fire Protection Association)对探测器灵敏度的测量要求，第一年末进行一次，之后每两年进行一次。易于使用的维护程序显示每个探测器的当前状态和其它相关信息，被维护的探测器将会在控制台里暂时关闭。维护保养是独立于报警系统使用的。附件底座所有探测器底座附带接线端子。从底座上卸下探测器(除带隔离器底座外)，不会影响在同线路上的其它探测器的正常运行。标准底座SIGA-SB、SIGA-SB4这是特征系列的标准底座，支持远程SIGA-LED。带继电器底座SIGA-RB、SIGA-RB4底座内含一个继电器，安装时可选择常开或常闭触点。干触点标准负荷为1A

33、30Vdc。继电器置于不会因意外振动而移动的位置。不支持远程SIGA-LED。继电器由探测器控制，运行状况如下：(1)系统通电或复位，继电器处于断开状态(常态)。 图3.6-2 感烟探测器图(2)当探测器装于底座并通电，继电器接通4秒后处于断开状态(常态)。(3)在通电情况下从底座上除去探测器，继电器处于断开状态(常态)。(4)当探测器进入报警状态，继电器处于接通状态(动作)。带隔离器底座SIGA-IB、SIGA-IB4底座内装有线路故障隔离器，隔离器的继电器由探测器或回路控制器控制，每一个智能探测器均可使用该底座，系统不限制。不支持远程SIGA-LED。隔离器运行状况如下：(1)电路中发生短

34、路，隔离器会在23毫秒内处于断开状态；(2)以10毫秒时间间隔，从最靠近回路控制器的隔离器开始闭合，向电路中下一个隔离器提供电源。(3)当某一隔离器闭合后发生短路该，隔离器会在10毫秒内重新断开。 在CLASS A运行状态，此过程在回路控制器的另一端开始重复。3.6.2智能型感温探测器型号：SIGA-HRSI、HFS特性：自带集成化微处理器非易失性存储器自动生成探测器及模块连线图自动编排地址自动环境补偿9分钟差温和57定温感温脏污或其它故障检测昼/夜灵敏度自动调整红/绿LED状态指示 图3.6-3 感烟探测器图标准型/带继电器/带隔离器安装底座按ISO-9001标准设计和生产性能说明：EST的

35、特征系列SIGA-HFS和SIGA-HRSI智慧型感温探测器，从其定温/差温传感元件采集模拟数据并转换成数字信号，探测器内置的微处理器将测量和分析这些信号，并把这些数据与历史数据时间特性曲线相比较，确定是否报警。数字滤波器滤掉非火警因素，几乎完全排除了误报。每个探测器内置的微处理器还能提供四种辅助功能：自诊断及历史记录，自动生成探测器及模块连线图，独立运行模式和快速而稳定的通信。l.自诊断及历史记录每个特征系列探测器持续不断地进行自诊断，以提供重要的维护保养数据，自诊断的结果自动更新并固化到探测器的非易失性存储器中，这个数据随时可以在控制台上、PC机上或用SIGA-PRO特征编程/维护工具查看

36、。存在探测器存储器里的数据包括：探测器型号、产品系列号和器件地址；制造日期、运行时数和最后一次保养日期；当前的探测器（环境）温度值；出厂时的探测器灵敏度值；报警和故障的记录个数；最后一次报警的日期和时间；最后一次报警前的数据时间特性曲线；多达32个故障特征码用于故障诊断。2.自动生成探测器及模块连线图回路控制器记忆每个系列号的器件相对于回路中其它器件的安装位置，利用这个图形特性可对每个器件的安装位置进行监测，防止当探测器重新(如在清洗后等)安装时，误装在与原来不同的位置。一旦误装，系统可自动交换其地址，不误报。特征数据输入程序利用这个图形特性，在编程器的对话菜单和图示菜单支持下，可以检查每个器

37、件间的网络连接。图形中所包含的系统配置和组合信息(设备型号、器件地址、线路分支)存储于磁盘中，可随时生成打印报告。这种从一个已安装的系统中立即取出其当前的配置和组合状态，对重组系统是非常迅速有效的。借助图形特性回路控制器能够发现：追加的器件；遗漏的器件；电路接线的变化；在重新安装时，如探测器安错位置，系统会自动更换其地址。3.独立运行模式一个区域报警的判断是由探测器来完成的，探测器自带微处理器允许其以独立模式工作。如果探测器与回路控制器之间的通讯故障超过4秒钟，则该回路中的所有探测器转为独立运行模式。这个电路的作用就像普通探测器一样，每个探测器继续采集并分析其周围的信息，如果周围环境温度值达到

38、9分钟差温和57定温则探测器报警；如果探测器安装在带继电器底座上，则继电器产生动作。4.快速而稳定的通讯探测器装上智能电路，系统采用广播式寻访，这就意味着很少量的信息需要在探测器和回路控制器之间传送。除了对正常监测查询作出响应外，只是在有新的故障或报警产生时探测器才需要与控制器通讯，这样就可以提供非常快的响应时间，系统降低了通讯波特率。产生了如下好处：延长了通讯距离，回路线距离可达3公里；更加提高了抗干扰能力；减少了对其它线路的干扰；不用必须采用双绞线或屏蔽线，用普通线即可，回路响应时间少于0.75秒。5.自动编排地址回路控制器用电子方式对每个探测器自动编址，可在系统调试过程中节省宝贵时间。不

39、需要设定复杂的开关或拔号盘，每个探测器有各自唯一的产品系列号存储在探测器存贮器内。回路控制器鉴别回路中每个器件，并根据每个器件的产品系列号自动分配一个软件地址。如有需要可用SIGA-PRO特征编程/维护工具为探测器编址。6.稳定性SIGA-HFS和SIGA-HRSI智慧型感温探测器可安装在49的室内。7.状态指示LED从任何方向可见的一对LED显示，绿色LED闪动表示来自系统回路控制器的正常查询；红色LED闪动表示探测器处在报警状态；两个LED同时常亮表示独立运行模式下的探测器处于报警状态。正常绿色LED闪动不会烦扰建筑物里的正常活动，但却能被系统维护人员快速地观察到。测试和维护保养：每个探测

40、器会自动地检测故障，易于使用的维护程序显示每个探测器的当前状态和其它相关信息，被维护的探测器将会在控制台里暂时关闭。探测器的维护保养功能取决于所使用的报警系统。附件底座所有探测器底座附带接线端子。从底座上卸下探测器(除带隔离器底座外)，不会影响在同线路上的其它探测器的正常运行。标准底座SIGA-SB、SIGA-SB4这是特征系列的标准底座，支持远程SIGA-LED。带继电器底座SIGA-RB、SIGA-RB4底座内含一个继电器，安装时可选择常开或常闭触点。干触点标准负荷为1A30Vdc。继电器置于不会因意外振动而移动的位置。不支持远程SIGA-LED。继电器由探测器控制，运行状况如下：(1)系

41、统通电或复位，继电器处于断开状态(常态)。 图3.6-4 探测器底座图(2)当探测器装于底座并通电，继电器接通4秒后处于断开状态(常态)。(3)在通电情况下从底座上除去探测器，继电器处于断开状态(常态)。(4)当探测器进入报警状态，继电器处于接通状态(动作)。带隔离器底座SIGA-IB、SIGA-IB4底座内装有线路故障隔离器，隔离器的继电器由探测器或回路控制器控制，每一个智能探测器均可使用该底座，系统不限制。不支持远程SIGA-LED。隔离器运行状况如下：(1)电路中发生短路，隔离器会在23毫秒内处于断开状态；(2)以10毫秒时间间隔，从最靠近回路控制器的隔离器开始闭合，向电路中下一个隔离器

42、提供电源。(3)当某一隔离器闭合后发生短路该，隔离器会在10毫秒内重新断开。在CLASS A运行状态，此过程在回路控制器的另一端开始重复。3.6.3SIGA智能特征探测器和模块SIGA智能特征设备采用了世界上最先进的探测器和微处理技术，来保证生命安全和减少财产损失。(1)自带内置微处理器Signature Series从其传感元件采集类比数据并转换成数字信号，探测器底座上的微处理器测量和分析这些数据信号，并把这些数据与历史数据时间特性曲线相比较，确定是否报警。数字滤波器滤掉非火警信号，几乎完全排除了误报的可能性。自带微处理器还意味着探测器与主机通讯可以采用类中断工作方式，而不是传统的扫描式巡检

43、工作方式，大大提高系统响应速度，降低通讯线路负荷。(2)自诊断及历史记录每个特征系列探测器持续不断地进行自诊断，以提供重要的维护保养数据，自诊断的结果自动更新并固化到探测器的非易失性存储器上，即使探测器拆卸下来数据也不会丢失，并随时可以在显示屏上查看，或者用A-PRQ特征程序/维护工具软件进行检查。(3)自动生成设备网络图回路控制器记忆每个系列序号的探测器相对于回路中其它器件的安装位置，这个网络图提供每个探测器安装位置的监控，当探测器重新安装时（如在清洗后）误装在与原来不同的位置时，系统自动交换它们的地址。特征数据输入可使用图形界面，用对话式菜单和图示帮助，可以检查每个器件间的网络电路。在设计和组合时以图示信息显示网络分支（T-分支），设备型号及其地址，并存入硬盘。(4)独立运行与传统报警概念不同的是，一个局部报警的判断是由探测器保证的，而不是由回路控制器作出判
