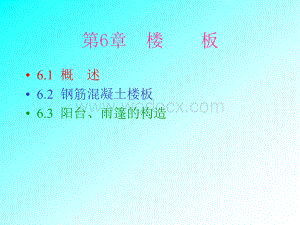

1、第6章 楼 板6.1 概 述 6.2 钢筋混凝土楼板 6.3 阳台、雨篷的构造 6.1 概 述6.1.1 楼板层的作用6.1.2 楼板层的基本组成和类型6.1.1 楼板层的作用多层建筑中沿水平方向分隔上下空间的结构构件。它除了承受并传递垂直荷载和水平荷载，应具有足够的强度和刚度，保证安全正常使用外，还应具有一定程度的隔声、防火、防水等能力。6.1.2 楼板层的基本组成和类型楼板层主要由面层、楼板结构层、顶棚三部分组成，根据功能及构造要求还可增加防水层、隔声层等附加构造层(见图6.1)。(a)预制钢筋混凝土楼板层 (b)现浇钢筋混凝土楼板层图6.1 楼板层的基本组成面层(又称为楼面)起着保护楼板

2、、承受并传递荷载的作用，同时对室内有很重要的清洁及装饰作用。结构层(即楼板)楼层的承重部分。是按所用材料不同，分木楼板、砖拱楼板、钢筋混凝土楼板以及压型钢板组合楼板等多种形式(见图6.2)。其中钢筋混凝土楼板按施工方式不同，分现浇整体式钢筋混凝土楼板、预制装配式钢筋混凝土楼板和装配整体式钢筋混凝土楼板(见图6.3)。(a)木楼板 (b)砖拱楼板(c)钢筋混凝土楼板 (d)压型钢板组合楼板图6.2 楼板结构层的类型图6.3 钢筋混凝土施工方式类型附加层(又称功能层)根据楼板层的具体要求而设置。它的主要作用是隔声、隔热、保温、防水、防潮、防腐蚀、防静电等。顶棚层(又称天花板或天棚)位于楼板层最下层

3、，主要作用是保护楼板、安装灯具、装饰室内、敷设管线等。6.2 钢筋混凝土楼板6.2.1 现浇整体式钢筋混凝土楼板6.2.2 预制装配式钢筋混凝土楼板6.2.3 预制装配整体式钢筋混凝土楼板6.2.1 现浇整体式钢筋混凝土楼板现浇钢筋混凝土楼板按其受力和传力情况分：1板式楼板2梁板式楼板3无梁楼板4压型钢板混凝土组合楼板1板式楼板适用于平面尺寸较小的房间(如混合结构住宅中的厨房和卫生间等)以及公共建筑的走廊。板式楼板按周边支承情况及板平面长短边边长的比值，分为(见图6.4)：(1)单向板(2)双向板(3)悬挑板图8.4 板式楼板的受力类型(1)单向板四边支承(长短边比值不小于2)，但基本上短边受

4、力。该方向所布钢筋为受力筋，另一方向所配钢筋(一般在受力筋上方)为分布筋。板的厚度一般为板的跨度的1/301/40，且不小于60 mm。单向板的代号如 ，其中B代表板，80代表板厚为80 mm。(2)双向板四边支承双向受力(长短边比值小于2)，平行于短边方向所配钢筋为主要受力钢筋，布置在板的下部；平行于长边方向所配钢筋也是受力筋，一般放在主要受力筋的上表面。板的厚度一般为板的跨度的130135，且不小于80 mm。双向板的代号如 ，其中B代表板，100代表板厚为100 mm。(3)悬挑板一边支承，因而其主要受力钢筋布置在板的上方，分布钢筋放在主要受力筋的下表面，板厚应按1/12挑出尺寸取值，且

5、根部厚度不小于70 mm。如雨篷、遮阳板等构件。2梁板式楼板根据梁的构造情况，梁板式楼板又可分为：(1)单梁式楼板(2)复梁式楼板(3)井格式楼板(1)单梁式楼板当房间空间尺度不大时，可以仅在一个方向设梁，梁直接支承在墙上，称为单梁式楼板，适用于教学楼、办公楼等建筑(见图6.5)。图6.5 单梁式楼板示意图(2)复梁式楼板复梁式楼板由主梁、次梁(肋)、板组成(又称肋形楼板)。当房间平面尺寸(开间、进深)任何一个方向均大于6m时，则应在两个方向设梁，有时还应设柱子。梁有主梁、次梁之分，一般垂直相交(见图6.6)。构造要点如下。主梁沿房屋的短跨方向布置，其一般跨度为59 m，经济跨度为58 m，最

6、大可达12 m，梁高为跨度的1/141/8，梁宽为梁高的1/31/2。图6.6 复梁式楼板(单向板)示意图 次梁与主梁垂直，并把荷载传递给主梁。主梁间距即为次梁的跨度。次梁的跨度比主梁跨度要小，一般为4 m6 m，次梁高为跨度的1/181/12，梁宽为梁高的1/31/2，常采用250 mm；板支承在次梁上，并把荷载传递给次梁(如为双向板不宜超过5 m5 m)。其短边跨度即为次梁的间距，一般1.5 m2.7 m，板厚一般为板跨的1/401/35，单向板厚度为70 mm100 mm；双向板厚度为80 mm160 mm。同时，主、次梁的高与宽以及板的厚度均应符合有关模数的规定。(3)井格式楼板当空间

7、较大且近似方形，跨度10 m时，常沿两个方向等尺寸布置梁，形成井格形式，称为井格式楼板(又称井字形密肋楼板)。通常只有1.5 m3 m(也就是肋的跨度)，一般在2.5 m之内，肋高180 mm250 mm，肋宽120 mm200 mm，板厚为7080 mm(见图6.7)。井格式楼板有正井式和斜井式两种。此种楼板布置美观，在井格梁下面加以艺术装饰处理，抹上线腰或绘上彩画，则可使顶棚更加美观。其跨度可达3040 m，故常用于建筑物大厅。图6.7 井格式楼板示意图 3无梁楼板将楼板直接支承在柱上，无主、次梁的楼板。适用于活荷载较大(楼面荷载一般不小于5 Kn/m2)，且空间高度(楼层净空较大，顶棚平

8、整)、采光、通风又有一定要求的，如商场、书库、多层车库、仓库和展览馆等建筑。柱网一般布置为正方形或接近正方形，柱距以6.0 m较为经济。板厚一般大于120 mm，一般为160200 mm。为减少板跨、加大支撑面积，一般在柱的顶部设柱帽或托板(见图6.8)。图6.8 无梁楼板示意图 4压型钢板混凝土组合楼板在型钢梁上铺设压型钢板，以此作衬板再现浇混凝土，使压型钢板和混凝土一起共同作用(见图6.9)。压型钢板用来承受楼板下部的拉应力(负弯矩处另加铺钢筋)，同时也是浇注混凝土的永久性模板(见图6.10)，此外，还可以利用压型钢板的空隙敷设管线(见图6.11)。图6.9 压型钢板混凝土组合楼板构造层次

9、示意图 图6.10 单层压型钢板混凝土组合楼板构造 图6.11 双层压型钢板混凝土组合楼板构造 6.2.2 预制装配式钢筋混凝土楼板预制钢筋混凝土构件有非预应力和预应力两种，预应力构件可推迟裂缝的出现和限制裂缝的开展，刚度大，抗震性强，可采用高强钢丝和高等级混凝土，能减轻自重、节省造价。1预制钢筋混凝土楼板的类型2预制钢筋混凝土楼板的细部构造1预制钢筋混凝土楼板的类型实心平板根据其截面形式可分为：(1)实心平板(2)槽形板(3)空心板(4)T形板(1)实心平板多用于走道和楼梯平台等处，也可用作搁板、沟盖板、阳台栏板等。板的两端支承在墙或梁上，跨度一般在2.4 m以内(预应力混凝土实心平板跨度可

10、达2.7 m)，板厚不小于跨度的130，一般为60100 mm，板宽为500900 mm(见图6.12)。图6.12 实心平板的构造和支承示意图(2)槽形板为便于搁置和提高板的刚度，常将板的两端以端肋封闭，当板跨达6.0 m时，在板的中部每隔500 700 mm处增设横肋(见图6.13)。槽形板的板跨为37.2 m，板宽为6001500 mm，板厚为2530 mm，肋高为150300 mm。搁置方式有正置有正置(指肋向下指肋向下)与倒置倒置(指肋向上指肋向上)两种，正置板由于板底不平，有碍观瞻，多做吊顶(见图6.14)。倒置板可保证板底平整，但需另做面板，有时为考虑楼板的隔声或保温，亦可在槽内

11、填充轻质多孔材料(见图6.15)。图6.13 槽形板的组成名称 图6.14 正槽形板的布置 图6.15 倒置槽形板的构造层次(3)空心板预应力空心板具有自重轻、强度高、表面平整，隔声效果较实心板和槽形板好等优点，因而被广泛采用(见图6.16)。但空心板不宜任意开洞，如需开孔洞，应在板制作时就预先留孔洞位置，否则不能用于管道穿越较多的房间。空心板的跨度为2.47.2 m，其中2.44.2 m较为经济，宽度为500l500 mm，厚度尺寸视板的跨度而定，一般多为120 mm(孔径83 mm)或180 mm(孔径140 mm)。图6.16 空心板(4)T形板T形板也是一种梁板结合的构件，分单T板和双

12、T板两种。T形板跨度可达 7.2 m(见图6.17)。图6.17 预制T形板 2预制钢筋混凝土楼板的细部构造(1)结构布置方案(2)搁置构造要求(3)板缝的构造(4)增加整体刚度的构造措施(5)设置隔墙时的构造措施(1)结构布置方案 原则要求 板的搁置方式 原则要求承重构件，做到上下对齐，利于结构直接传力，受力合理；空间尺寸超出构件经济尺寸时，应在空间内增设柱子作为梁的支点，使梁跨度在经济尺寸范围内；板的规格、类型愈少愈好，通常一个房间的预制板宽度尺寸的规格不超过两种；主梁应沿支点的短跨方向布置，次梁与主梁正交(见图6.18和图6.19)。(a)板式结构布置 (b)板式结构布置图6.18 预制

13、构件混凝土楼板的结构布置 图6.19 预制板靠柱时板的布置 板的搁置方式板直接搁置在墙上，形成板式结构。必须具有足够的搁置长度，一般不宜小于 l10 mm。板搁置在梁上，梁支承在墙或柱子上，形成梁板式结构。搁置长度一般不小于 60 mm。板在梁上的搁置方式有两种：一是搁置在梁的顶面，如矩形梁(见图6.21(a)；二是搁置梁出挑的翼缘上，如花篮梁(见图6.21(b)。应特别注意板的跨度尺寸已不是梁的中心距，而应是减去梁顶面宽度之后的尺寸(见图6.21(a)、(b)。图6.20 三边支承时板的受力情况和后果图6.21 板搁置在梁上 梁在墙上的搁置长度也要满足要求。一般与梁高有关，梁高小于或等于 5

14、00 mm，搁置长度不小于180 mm；梁高大于500 mm时，搁置长度不小于240 mm。通常，次梁搁置长度为240 mm，主梁的搁置长度为370 mm。当梁上的荷载较大，梁在墙上的支承面积不足时，为了防止梁下墙体因局部抗压强度不足而破坏，需设置梁垫(预制或现浇)，以扩散由梁传来的过大集中荷载(见图6.22)。图6.22 梁垫(2)搁置构造要求 空心板安装前的构造处理：板端凸出的受力钢筋向上压弯，不得剪断；圆孔端头用预制混凝土块或砖块砂浆堵严(安装后要穿导线的孔以及上部无墙体的板除外)，以提高板端抗压能力及避免传声、传热和灌缝材料的流入(见图6.23)。坐浆。板安装前，先在墙(梁)上铺设水泥

15、砂浆，厚度不小于l0 mm。使板与墙(梁)有可靠的连接。图6.23 空心板的搁置构造要求(3)板缝的构造 板缝的形式和宽度。板的侧缝有V形缝、U形缝、凹槽缝三种形式(见图6.24)。一般板缝宽10 mm左右。板缝的调整。当缝差在60 mm以内时，调整板缝宽度(扩大到2030 mm)；当缝差在60120 mm时，可沿墙边挑两皮砖解决；当缝差超过120 mm且在200 mm以内，或因竖向管道沿墙边通过时，则用局部现浇板带的办法解决；当缝差超过200 mm，则需重新选择板的规格(见图6.25)。板缝的处理。板与板、板边与墙、板端之间的缝隙用细石混凝土或水泥砂浆灌实。(a)V形缝 (b)U形缝 (c)

16、凹槽缝图6.24 板的侧缝形式及处理 图6.25 板缝的调整措施(4)增加整体刚度的构造措施板与墙、板与板之间用钢筋进行拉接。拉接钢筋的配置视建筑物对整体刚度的要求及抗震情况而定(见图6.26)。整体性要求较高时，可在板缝内配筋，或用短钢筋与预制板的吊钩焊接在一起(见图6.27)。图6.26 锚固钢筋的配置 (a)板缝配筋 (b)用短钢筋与预制板吊钩焊接图6.27 整体性要求较高时的板缝处理(5)设置隔墙时的构造措施房间设置隔墙，首先应考虑采用轻质隔墙，其次，隔墙的位置应进行调整，尽量避免隔墙的重量完全由一块板负担。(见图6.28)。图6.28 隔墙在楼板上的搁置 6.2.3 预制装配整体式钢

17、筋混凝土楼板叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。叠合楼板的预制部分，可采用预应力和非预应力实心薄板，板的跨度一般为4 6 m，预应力薄板的跨度最大可达9 m，板的宽度一般为1.11.8 m，板厚通常不小于 50 mm。叠合楼板的总厚度视板的跨度而定，以大于或等于预制板的两倍为宜，通常为150250 mm(见图6.29(b)。为使预制薄板与现浇叠合层结合牢固，薄板的板面应做适当处理，如板面刻槽或设置三角形结合钢筋等(见图6.29(a)。叠合楼板的预制板，也可采用钢筋混凝土空心板，此时现浇叠合层的厚度较薄，一般为3050 mm(见图6.29(c)。图6.29 叠合楼板 6

18、.3 阳台、雨篷的构造6.3.1 阳台的构造6.3.2 雨篷6.3.1 阳台的构造1阳台的类型2阳台细部构造1阳台的类型 按其与外墙的相对位置分为凸阳台、凹阳台、半凸半凹阳台、转角阳台(见图6.30)。按使用功能不同分生活阳台(靠近卧室或客厅)和服务阳台(靠近厨房)。钢筋混凝土材料制作的按结构布置方式分有墙承式、悬挑式、压梁式等。(a)凸阳台 (b)凹阳台 (c)半凸半凹 (d)转角阳台图6.30 阳台与外墙位置关系分类墙承式。将阳台板直接搁置在墙上，其板型和跨度通常与房间楼板一致，多用于凹阳台(见图6.31)。悬挑式。将阳台板悬挑出外墙，适用于挑阳台或半凹半挑阳台。从结构合理、安全和使用要求

19、考虑，阳台一般悬挑长度为1.01.5 m，以1.2 m左右最常见。图6.31 墙承式阳台 悬挑式按悬挑方式不同有挑梁式和挑板式两种。挑梁式是从横墙上伸出挑梁，阳台板搁置在挑梁上。挑梁压入墙内的长度一般为悬挑长度的1.5倍左右，为防止挑梁端部外露而影响美观，可增设边梁。挑梁式阳台应用较广泛(见图6.32)。挑板式即从楼板外延挑出平板，板底平整，外形轻巧美观，而且阳台平面形式可做成半圆形、弧形、梯形、斜三角等各种形状。挑板厚度不小于挑出长度的112(见图6.33)。当楼板为现浇楼板时，可选择挑板式。压梁式。阳台板与墙梁现浇在一起，利用梁上部的墙体或楼板来平衡阳台板，以保证阳台的稳定。且阳台悬挑不宜

20、过长，一般为1.2m左右。阳台底部平整，外形轻巧(见图6.34)。(a)正预制挑梁外伸式 (b)现浇挑梁外伸式图6.32 挑梁式阳台(a)挑板式平面、剖面图 (b)挑板式阳台示意图图6.33 挑板式阳台(a)挑出部分为板式 (b)挑出部分为梁板式图6.34 压梁式阳台2阳台细部构造(1)阳台栏杆与扶手(2)阳台排水处理(3)阳台隔板(1)阳台栏杆与扶手栏杆扶手的高度不应低于1.05 m，高层建筑不应低于1.1 m。另外，栏杆扶手还兼起装饰作用，应考虑美观。阳台栏杆形式应防坠落(垂直栏杆间净距不应大于110 mm)，防攀爬(不设水平栏杆)。放置花盆处，也应采取防坠落措施。栏杆形式 连接 栏杆形式

21、空花栏杆、实体栏板以及由空花栏杆和实体栏板组合而成的组合式栏杆(见图6.35)三种。空花栏杆按材料有金属栏杆和预制混凝土栏杆两种。金属栏杆一般采用圆钢、方钢、扁钢或钢管等。栏杆与阳台板(或边梁)应有可靠的连接，通常在阳台板顶面预埋通长扁钢与金属栏杆焊接(见图6.36(a)，也可采用预留孔洞插接等方法。(a)空花栏杆 (b)组合栏杆 (c)实体栏板图6.35 栏杆的形式组合式栏杆中的金属栏杆有时须与混凝土栏板连接，其连接方法一般为预埋铁件焊接(见图6.36(b)。预制混凝土栏杆与阳台板的连接，通常是将预制混凝土栏杆端部的预留钢筋与阳台板顶面的后浇混凝土挡水边坎现浇在一起(见图6.36(c)，也可

22、采用预埋铁件焊接或预留孔插接等方法。图6.36 栏杆(板)及扶手的构造 连接栏板或栏杆与钢筋混凝土扶手的连接方法和它与阳台板的连接方法基本相同。空花栏杆顶部的扶手除采用钢筋混凝土扶手外，金属栏杆还可采用木扶手或钢管扶手(见图6.37和图6.38)。图6.37 栏杆与阳台板的连接 图6.38 栏杆扶手与墙体的连接(2)阳台排水处理为避免阳台的雨水泛入室内，阳台地面应低于室内地面3050 mm，并应做排水坡，阳台板的外缘设挡水边坎，在阳台的一端或两端埋设泄水管直接将雨水排出。泄水管可采用镀锌钢管或塑料管，管口外伸至少80 mm(见图6.39(a)。高层建筑应将水导入雨水管排出(见图8.39(b)。

23、(a)设泄水管排水(b)设地漏经下水管排水图6.39 阳台的排水处理(3)阳台隔板阳台隔板有砖砌和钢筋混凝土隔板两种。砖砌隔板一般采用60 mm和120 mm厚两种，现多采用钢筋混凝土隔板。其隔板采用C20细石混凝土预制60 mm厚，下部预埋铁件与阳台预埋铁件焊接，其余各边伸出6钢筋与墙体、挑梁和阳台栏杆、扶手相连(见图6.40)。图6.40 阳台隔板的构造6.3.2 雨篷雨篷的支承方式多为悬挑式，其悬挑长度一般为0.91.5 m，宽度比门洞每边宽 250 mm。按结构形式不同，雨篷有板式和梁板式两种。板式雨篷用于次要出入口，多做成变截面形式，一般板根部厚度不小于70 mm，板端部厚度不小于50 mm。梁板式雨篷为使其底面平整，常采用翻梁形式，多用在宽度较大的入口处，如影剧院、商场等主要出入口。立柱式雨篷的结构形式多为梁板式(见图6.41)。图6.41 立柱式雨篷常采用1:2水泥砂浆内掺5防水剂的防水砂浆15 mm厚抹面，并应上翻至墙面形成泛水，其高度不小于250 mm，同时，还应沿排水方向做出1的排水坡。为了集中排水和立面需要，可沿雨篷外缘用砖砌或现浇混凝土做上翻的挡水边坎，并在一端或两端设泄水管将雨水集中排出(见图6.42)。现大量采用轻型悬挂式雨篷(见图6.43)。(a)板式雨篷 (b)梁板式雨篷图6.42 雨篷的构造图6.43 悬挂式雨篷
