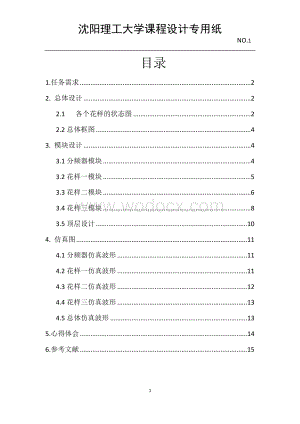

1、沈阳理工大学课程设计专用纸NO.15 目录1.任务需求22. 总体设计22.1 各个花样的状态图22.2总体框图43. 模块设计43.1分频器模块43.2花样一模块53.3花样二模块63.4花样三模块83.5顶层设计104. 仿真图114.1分频器仿真波形114.2花样一仿真波形114.3花样二仿真波形124.4花样三仿真波形134.5总体仿真波形135.心得体会146.参考文献151.任务需求现今生活中，市场上未能吸取顾客的注意，高出各式各样的方法，其中彩灯的装饰便是其中非常普遍的一种。使用彩灯即可起装饰宣传作用，又可以现场气氛，城市也因为众多的彩灯而变得灿烂辉煌。VHDL语言作为可编程逻辑

2、器件的标准语言描述能力强，覆盖面广，抽象能力强，在实际应用中越来越广泛。在这个阶段，人们开始追求贯彻整个系统设计的自动化，可以从繁重的设计工作中彻底解脱出来，把精力集中在创造性的方案与概念构思上，从而可以提高设计效率，缩短产品的研制周期。整个过程通过EDA工具自动完成，大大减轻了设计人员的工作强度，提高了设计质量，减少了出错的机会。要求设计一个8路彩灯控制器,要求彩灯可以演示以下花型：（1） 从两边向中间亮，再从中间向两边亮；（2） 实现淡入淡出效果（3） 从左至右逐个亮，在从右到左逐个亮；2. 总体设计2.1 各个花样的状态图当选择花样一时状态图如下：S0=”ZZZZZZZZ” S1=100

3、00001S2=01000010S3=00100100 S4=00011000 S5=00100100S6=01000010S0S1CLRS2S6S3S5S4当选择花样二时状态图如下： S0=”ZZZZZZZZ” S1=00000000S2=10000000S3=11000000S4=11100000 S5=11110000S6=11111000S7=”11111100”S8=”11111110” S9=11111111S10=01111111S11=00111111S12=00011111 S13=00001111S14=00000111S15=”00000011”S16=”00000001

4、”S0s1 CLRS16S2 S4S15S5s14s6s13S7s12S8s11S9s10 当选择花样三时状态图如下：S0=”ZZZZZZZZ” S1=10000000S2=01000000S3=00100000S4=00010000 S5=00001000S6=00000100S7=”00000010”S8=”00000001” S9=00000010S10=00000100S11=00001000S12=0001000 S13=00100000S14=01000000S0s1 CLRS2s14 S3s13S4s12s11S5s10s6S7S9S82.2总体框图分频器 CLK状态机LED显示

5、选择器 XUAN 3. 模块设计3.1分频器模块 -由于机器时钟周期太短,不能满足要求 -此模块实现分频,得到需要的时钟LIBRARY IEEE; USE IEEE.std_logic_1164.ALL;USE IEEE.std_logic_unsigned.ALL;ENTITY fenpinqi ISPORT( CLK:IN STD_LOGIC; -原机器时钟 CLR:IN STD_LOGIC; CLK1:OUT STD_LOGIC); -分频后的时钟END fenpinqi;ARCHITECTURE ART OF fenpinqi ISSIGNAL CK:STD_LOGIC; BEGIN

6、PROCESS(CLK,CLR)IS VARIABLE TEMP:STD_LOGIC_VECTOR(2 DOWNTO 0); BEGIN IF CLR=1 THEN CK=0; TEMP:=000; ELSIF(CLKEVENT AND CLK=1)THEN IF TEMP=111 THEN TEMP:=000; CK=NOT CK; ELSE TEMP:=TEMP+1; END IF; END IF; END PROCESS; CLK1=CK;END ART;3.2花样一模块 -用分频器分频后的时钟来显示花样实现 -从两边向中间亮，再从中间向两边亮；LIBRARY IEEE;USE IEEE

7、.STD_LOGIC_1164.ALL;ENTITY hy1 IS PORT(CLK1:IN STD_LOGIC; CLR:IN STD_LOGIC; XUAN:IN STD_LOGIC_VECTOR(1 DOWNTO 0); LED1:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);END ENTITY hy1;ARCHITECTURE ART OF hy1 IS TYPE STATE IS(S0,S1,S2,S3,S4,S5,S6); -设计状态机,实现花样转换 SIGNAL CURRENT_STATE:STATE; SIGNAL LIGHT:STD_LOGIC_VECT

8、OR(7 DOWNTO 0); BEGIN PROCESS(CLR,CLK1,XUAN)IS -定义花样(1为灯亮,0为灯灭) CONSTANT L1:STD_LOGIC_VECTOR(7 DOWNTO 0):=10000001; CONSTANT L2:STD_LOGIC_VECTOR(7 DOWNTO 0):=01000010; CONSTANT L3:STD_LOGIC_VECTOR(7 DOWNTO 0):=00100100; CONSTANT L4:STD_LOGIC_VECTOR(7 DOWNTO 0):=00011000; CONSTANT L5:STD_LOGIC_VECTOR

9、(7 DOWNTO 0):=00100100;CONSTANT L6:STD_LOGIC_VECTOR(7 DOWNTO 0):=01000010; BEGINIF XUAN=01 THENIF CLR=1 THENCURRENT_STATE LIGHT=ZZZZZZZZ; CURRENT_STATE LIGHT=L1; CURRENT_STATE LIGHT=L2; CURRENT_STATE LIGHT=L3; CURRENT_STATE LIGHT=L4; CURRENT_STATE LIGHT=L5; CURRENT_STATE LIGHT=L6; CURRENT_STATE=S1;E

10、ND CASE;END IF;END IF; END PROCESS; LED1=LIGHT;END ART;3.3花样二模块 -用分频器分频后的时钟来显示花样实现 -实现淡入淡出效果LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY hy2 IS PORT(CLK1:IN STD_LOGIC; CLR:IN STD_LOGIC; XUAN:IN STD_LOGIC_VECTOR(1 DOWNTO 0); LED2:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);END ENTITY hy2;ARCHITECTURE ART OF

11、hy2 IS -设计状态机,实现花样转换 TYPE STATE IS(S0,S1,S2,S3,S4,S5,S6,S7,S8,S9,S10,S11,S12,S13,S14,S15,S16); SIGNAL CURRENT_STATE:STATE; SIGNAL LIGHT:STD_LOGIC_VECTOR(7 DOWNTO 0); BEGIN PROCESS(CLR,CLK1,XUAN)IS -定义花样(1为灯亮,0为灯灭) CONSTANT L1:STD_LOGIC_VECTOR(7 DOWNTO 0):=00000000; CONSTANT L2:STD_LOGIC_VECTOR(7 DOW

12、NTO 0):=10000000; CONSTANT L3:STD_LOGIC_VECTOR(7 DOWNTO 0):=11000000; CONSTANT L4:STD_LOGIC_VECTOR(7 DOWNTO 0):=11100000; CONSTANT L5:STD_LOGIC_VECTOR(7 DOWNTO 0):=11110000; CONSTANT L6:STD_LOGIC_VECTOR(7 DOWNTO 0):=11111000; CONSTANT L7:STD_LOGIC_VECTOR(7 DOWNTO 0):=11111100; CONSTANT L8:STD_LOGIC_

13、VECTOR(7 DOWNTO 0):=11111110; CONSTANT L9:STD_LOGIC_VECTOR(7 DOWNTO 0):=11111111; CONSTANT L10:STD_LOGIC_VECTOR(7 DOWNTO 0):=01111111; CONSTANT L11:STD_LOGIC_VECTOR(7 DOWNTO 0):=00111111; CONSTANT L12:STD_LOGIC_VECTOR(7 DOWNTO 0):=00011111; CONSTANT L13:STD_LOGIC_VECTOR(7 DOWNTO 0):=00001111; CONSTA

14、NT L14:STD_LOGIC_VECTOR(7 DOWNTO 0):=00000111; CONSTANT L15:STD_LOGIC_VECTOR(7 DOWNTO 0):=00000011; CONSTANT L16:STD_LOGIC_VECTOR(7 DOWNTO 0):=00000001; BEGINIF XUAN=10 THENIF CLR=1 THENCURRENT_STATE LIGHT=ZZZZZZZZ; CURRENT_STATE LIGHT=L1; CURRENT_STATE LIGHT=L2; CURRENT_STATE LIGHT=L3; CURRENT_STAT

15、E LIGHT=L4; CURRENT_STATE LIGHT=L5; CURRENT_STATE LIGHT=L6; CURRENT_STATE LIGHT=L7; CURRENT_STATE LIGHT=L8; CURRENT_STATE LIGHT=L9; CURRENT_STATE LIGHT=L10; CURRENT_STATE LIGHT=L11; CURRENT_STATE LIGHT=L12; CURRENT_STATE LIGHT=L13; CURRENT_STATE LIGHT=L14; CURRENT_STATE LIGHT=L15; CURRENT_STATE LIGH

16、T=L16; CURRENT_STATE=S1;END CASE;END IF;END IF; END PROCESS; LED2=LIGHT;END ART;3.4花样三模块 -用分频器分频后的时钟来显示花样实现 -从左至右逐个亮，在从右到左逐个亮LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY hy3 IS PORT(CLK1:IN STD_LOGIC; CLR:IN STD_LOGIC; XUAN:IN STD_LOGIC_VECTOR(1 DOWNTO 0); LED3:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);EN

17、D ENTITY hy3;ARCHITECTURE ART OF hy3 IS -设计状态机,实现花样转换 TYPE STATE IS(S0,S1,S2,S3,S4,S5,S6,S7,S8,S9,S10,S11,S12,S13,S14); SIGNAL CURRENT_STATE:STATE; SIGNAL LIGHT:STD_LOGIC_VECTOR(7 DOWNTO 0); BEGIN PROCESS(CLR,CLK1,XUAN)IS -定义花样(1为灯亮,0为灯灭) CONSTANT L1:STD_LOGIC_VECTOR(7 DOWNTO 0):=10000000; CONSTANT

18、L2:STD_LOGIC_VECTOR(7 DOWNTO 0):=01000000; CONSTANT L3:STD_LOGIC_VECTOR(7 DOWNTO 0):=00100000; CONSTANT L4:STD_LOGIC_VECTOR(7 DOWNTO 0):=00010000; CONSTANT L5:STD_LOGIC_VECTOR(7 DOWNTO 0):=00001000; CONSTANT L6:STD_LOGIC_VECTOR(7 DOWNTO 0):=00000100; CONSTANT L7:STD_LOGIC_VECTOR(7 DOWNTO 0):=0000001

19、0; CONSTANT L8:STD_LOGIC_VECTOR(7 DOWNTO 0):=00000001; CONSTANT L9:STD_LOGIC_VECTOR(7 DOWNTO 0):=00000010; CONSTANT L10:STD_LOGIC_VECTOR(7 DOWNTO 0):=00000100; CONSTANT L11:STD_LOGIC_VECTOR(7 DOWNTO 0):=00001000; CONSTANT L12:STD_LOGIC_VECTOR(7 DOWNTO 0):=00010000; CONSTANT L13:STD_LOGIC_VECTOR(7 DO

20、WNTO 0):=00100000; CONSTANT L14:STD_LOGIC_VECTOR(7 DOWNTO 0):=01000000; BEGINIF XUAN=11 THENIF CLR=1 THENCURRENT_STATE LIGHT=ZZZZZZZZ; CURRENT_STATE LIGHT=L1; CURRENT_STATE LIGHT=L2; CURRENT_STATE LIGHT=L3; CURRENT_STATE LIGHT=L4; CURRENT_STATE LIGHT=L5; CURRENT_STATE LIGHT=L6; CURRENT_STATE LIGHT=L

21、7; CURRENT_STATE LIGHT=L8; CURRENT_STATE LIGHT=L9; CURRENT_STATE LIGHT=L10; CURRENT_STATE LIGHT=L11; CURRENT_STATE LIGHT=L12; CURRENT_STATE LIGHT=L13; CURRENT_STATE LIGHT=L14; CURRENT_STATE=S1;END CASE;END IF;END IF; END PROCESS; LED3=LIGHT;END ART;3.5顶层设计 -将以上几个模块整合起来,实现八路彩灯的花样控制LIBRARY IEEE;USE IE

22、EE.STD_LOGIC_1164.ALL;ENTITY caideng IS PORT(CLK:IN STD_LOGIC; CLR:IN STD_LOGIC; XUAN:IN STD_LOGIC_VECTOR(1 DOWNTO 0); LED:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);END ENTITY caideng;ARCHITECTURE ART OF caideng IS COMPONENT fenpinqi -对分频器模块进行定义 PORT( CLK:IN STD_LOGIC; CLR:IN STD_LOGIC; CLK1:OUT STD_LOGIC);

23、END COMPONENT fenpinqi; COMPONENT hy1 -对花样一模块进行定义 PORT(CLK1:IN STD_LOGIC; CLR:IN STD_LOGIC; XUAN:IN STD_LOGIC_VECTOR(1 DOWNTO 0); LED1:OUT STD_LOGIC_VECTOR(7 DOWNTO 0); END COMPONENT hy1; COMPONENT hy2 -对花样二模块进行定义 PORT(CLK1:IN STD_LOGIC; CLR:IN STD_LOGIC; XUAN:IN STD_LOGIC_VECTOR(1 DOWNTO 0); LED2:O

24、UT STD_LOGIC_VECTOR(7 DOWNTO 0); END COMPONENT hy2; COMPONENT hy3 -对花样三模块进行定义 PORT(CLK1:IN STD_LOGIC; CLR:IN STD_LOGIC; XUAN:IN STD_LOGIC_VECTOR(1 DOWNTO 0); LED3:OUT STD_LOGIC_VECTOR(7 DOWNTO 0); END COMPONENT hy3;SIGNAL S:STD_LOGIC; -定义中间变量SIGNAL L1:STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL L2:STD_LOGI

25、C_VECTOR(7 DOWNTO 0); SIGNAL L3:STD_LOGIC_VECTOR(7 DOWNTO 0); BEGIN U1:fenpinqi PORT MAP(CLK,CLR,S); -对分频器模块进行例化U2:hy1 PORT MAP(S,CLR,XUAN,L1); -对花样一模块进行定义U3:hy2 PORT MAP(S,CLR,XUAN,L2); -对花样二模块进行例化U4:hy3 PORT MAP(S,CLR,XUAN,L3); -对花样三模块进行例化LED=L1 WHEN XUAN=01 ELSE -让LED显示选定的花样 L2 WHEN XUAN=10 ELSE

26、L3;END ART;4. 仿真图4.1分频器仿真波形CLK为输入，是机器时钟。上升沿有效CLR为输入，是异步复位端，当为高电平时有效，CLK1保持状态CLK1为输出，是分频后得到的我们需要的时钟，周期是原时钟的十六倍4.2花样一仿真波形CLK1为输入，是分频后得到的时钟CLR为输入，是异步复位端，当为高电平时有效XUAN是输入，进行选择花样.此时选择的是花样一LED1是输出,用来显示花样实现从两边向中间亮，再从中间向两边亮,运行结果正确4.3花样二仿真波形CLK1为输入，是分频后得到的时钟CLR为输入，是异步复位端，当为高电平时有效XUAN是输入，进行选择花样.此时选择的是花样二LED1是输

27、出,用来显示花样实现淡入淡出效果,运行结果正确4.4花样三仿真波形CLK1为输入，是分频后得到的时钟CLR为输入，是异步复位端，当为高电平时有效XUAN是输入，进行选择花样.此时选择的是花样二LED1是输出,用来显示花样从左至右逐个亮，在从右到左逐个亮,运行结果正确4.5总体仿真波形CLK为输入，是原机器时钟CLR为输入，是异步复位端，当为高电平时有效XUAN是输入，进行选择花样,依次选择花样一,花样二,花样三LED1是输出,用来显示花样,运行结果正确5.心得体会 本次设计的课题是彩灯控制器的设计，当拿到这个课题的时候经过分析就知道关键是状态机和分频器的使用，分频的方法有很多种，对于同一种功能
