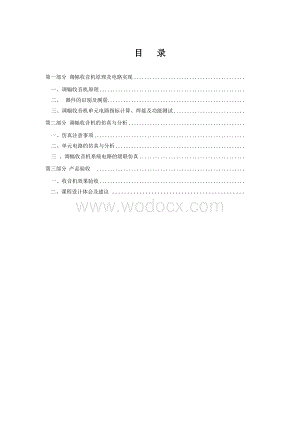

1、目 录第一部分 调幅收音机原理及电路实现 一、调幅收音机原理二、器件的识别及测量三、调幅收音机单元电路指标计算、焊接及功能测试第二部分 调幅收音机的仿真与分析一、仿真注意事项二、单元电路的仿真与分析三 、调幅收音机系统电路的级联仿真第三部分 产品验收 一、收音机效果验收二、课程设计体会及建议 格式要求：1.如果使用计算机打印，使用A4纸，正文用5号宋体打印，上下页边距离设置为2.54cm，左右页边距设置为3.17cm。2.如果手写完成报告，也要采用A4纸。成绩评定方式：1.软件部分成绩50分，其中考勤10分；低频、中频、高频、级联四部分仿真结果各10分。2.硬件部分成绩50分，其中考勤10分；

2、低频、中频、高频电路焊接测量各10分，整机收听效果验收10分。第二部分 调幅收音机的仿真与分析一、仿真注意事项 调幅收音机的仿真与分析是高频电子线路课程设计的重要组成环节。设计要求应用multisim仿真软件对实际电路进行仿真、分析与验证，使学生加深对实际电路的理解。仿真时要注意以下事项：（1）仿真电路要最大程度的模拟实际电路； （2）仿真参数的设置一定要与实际电路相吻合；（3）仿真分析要给出分析条件以及具体结论；（4）仿真时要求调制信号是限带信号（至少是3个频率以上的合成信号）。二、单元电路的仿真与分析（一）低频电压放大及功率放大电路的仿真与分析1、仿真电路2、静态参数仿真低频电路部分的静态

3、参数仿真（BG4，BG6，BG7的基极和集电极电压）。BG4的基极和集电极电压BG6的基极和集电极电压BG7的基极和集电极电压 3、仿真波形图与仿真分析（1）低频电压放大及功率放大电路的输入与输出波形对比图（2）仿真分析实际电路参数仿真分析结果BG4的电流放大倍数106.761BG6的电流放大倍数184.4BG7的电流放大倍数184.4B5的电压比及其性质（降压或升压）B6的电压比及其性质（降压或升压）BG4的电压放大倍数BG6和BG7构成功放电路的功率放大倍数（二）中频放大及检波电路的仿真与分析1、仿真电路2、中频电路部分的静态参数仿真（BG2，BG3的基极和集电极电压）。BG2的基极和集电

4、极电压BG3的基极和集电极电压3、仿真波形图与仿真分析（1）中频放大及检波电路的时域波形图（BG2基极、BG3发射极、C11的输出电压波形）BG2的基极电压BG3的发射极电压C11的输出电压 （2）中频放大及检波电路的频谱图（BG2基极、BG3发射极、C11的频谱图）BG2基极频谱BG3发射极频谱 C11输出频谱（3）仿真分析实际电路参数仿真分析结果BG2的电流放大倍数75BG3的电流放大倍数100BG2电压放大倍数BG3电压放大倍数（三）高频信号的接收及变频电路的仿真与分析1、仿真电路2、高频电路部分的静态参数仿真（BG1的基极和集电极电压）。BG1基极和集电极电压3、仿真波形图与仿真分析（1）接收及变频电路的时域波形图（BG1基极、BG1发射极、BG1集电极、B3输入电压的波形）BG1基极和发射极电压BG2集电极和B3输入电压（2）接收及变频电路的频谱图（BG1基极、BG1发射极、BG1集电极、B3输入电压的频谱图）BG1基极电压频谱BG1发射极电压频谱BG1集电极电压频谱B3输入电压频谱三、调幅收音机系统电路的级联仿真1、 系统仿真电路2、仿真波形图与仿真分析（1）系统电路的输入输出波形图（2）系统电路的输入输出频谱图输入频谱图输出频谱图（3）级联效果与失真情况分析忽略此处.
