CA10B解放牌汽车第四速及第五速减速叉课程设计工艺过程卡和工序卡.doc

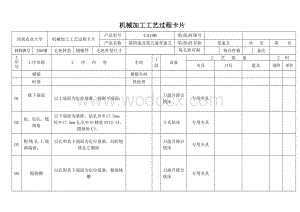

1、 机械加工工艺过程卡片河南农业大学机械加工工艺过程卡片产品型号CA10B零(部)件图号产品名称第四速及第五速变速叉零(部)件名称变速叉共 页第 页材料牌号20#钢毛坯种类模锻件毛坯外型尺寸每毛坯可制件数每台件数备注工序号工序名称工 序 内 容车间工段设备工 艺 装 备工 时夹具刀具量具准终单件模锻模锻车间时效热处理01铣下端面以上端面为定位基准，铣削下端面；万能升降台铣床专用夹具02钻、铰孔，锪倒角以下端面为基准，钻孔至17.5mm，铰17.5mm孔至19精度IT1213，锪倒角C1。立式钻床专用夹具03粗铣孔上端两端面；以孔和其下端面为定位基准，同时粗铣孔左侧面万能升降台铣床专用夹具04粗铣

2、槽以孔和其下端面为定位基准，粗铣铣槽万能升降台铣床专用夹具05粗铣半圆孔上下端面以孔和其下端面为定位基准，粗铣半圆孔上下端面万能升降台铣床专用夹具06粗镗半圆孔以孔和下端面为定位基准,夹紧半圆槽上下表面，粗镗半圆孔82。卧式镗床专用夹具07渗碳在槽表面，半圆孔两侧面做渗碳处理，渗碳厚度0.20.35mm。08半精镗半圆孔以孔和下端面为定位基准，半精镗半圆孔至82.2mm卧式镗床专用夹具09精铣半圆孔下端面以孔和其下端面为定位基准，精铣半圆孔下端面万能升降台铣床专用夹具10精铣半圆孔上端面以孔和其下端面为定位基准，粗铣半圆孔上端面万能升降台铣床专用夹具11钻螺纹孔，钻倒角以、下端面为定位基准，钻

3、8.7螺纹底孔，锪120度倒角。立式钻床专用夹具12攻螺纹以孔、下端面为定位基准，攻螺纹M10。攻丝机专用夹具去毛刺、检查、清洗清理入库机械加工工序卡片河南农业大学机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 1 页车 间工序号工序名称材料牌号 1 铣端面毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x10011设备名称设备型号设备编号同时加工件数万能升降台铣床X50301夹具编号夹具名称切削液 工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度m

4、m进给次数工步工时机动辅动1以上端面为定位基准，铣削下端面高速钢圆柱铣刀、d=100mm,z=10、专用夹具65 20.413331.1min机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 页车 间工序号工序名称材料牌号2钻、铰孔，车倒角毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x1001设备名称设备型号设备编号同时加工件数立式钻床Z5125夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅动1钻1

5、7.5mm的孔高速钢钻头d=17.5mm，专用夹具28516.110.26910.76min2铰19mm的孔高速铰刀d=19mm，专用夹具42025.060.30.510.39min3锪19mm的孔两端倒角90锥面锪钻，专用夹具 420机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 页车 间工序号工序名称材料牌号3粗铣孔上端两端面毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x100设备名称设备型号设备编号同时加工件数立式升降台铣床X5030夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺

6、装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅动1同时粗铣19mm的孔上端两端面和槽侧面直齿三面刃铣刀d=80mm，z=10,专用夹具11027.61.2210.11mm机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 页车 间工序号工序名称材料牌号4粗铣槽毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x100设备名称设备型号设备编号同时加工件数卧式升降台铣床 X6030夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速

7、度m/min进给量mm/r切削深度mm进给次数工步工时机动辅动1粗铣16mm槽直齿三面刃铣刀L=16mm，专用夹具9017.80.122210.34机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 页车 间工序号工序名称材料牌号5粗铣半圆孔上下端面毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x100设备名称设备型号设备编号同时加工件数万能升降台铣床XA6132夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时

8、机动辅动1同时粗铣82.2mm孔的两个端面圆柱铣刀D=100mm,Z=10，专用夹具6520.4121.310.75min机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 页车 间工序号工序名称材料牌号6粗镗半圆孔毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x100设备名称设备型号设备编号同时加工件数卧式镗床T617A夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅动1粗镗81.7mm孔双刃镗刀，专用

9、夹具15038.4811.510.1min机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 页车 间工序号工序名称材料牌号7渗碳毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x100设备名称设备型号设备编号同时加工件数夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅动1在槽表面，半圆孔两侧面做渗碳处理，渗碳厚度0.20.35mm。机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）

10、件名称变速叉共 页第 页车 间工序号工序名称材料牌号8半精镗半圆孔毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x100设备名称设备型号设备编号同时加工件数卧式镗床T617A夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅动1半精镗82.mm孔双刃镗刀，专用夹具12030.970.6110.2min机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 页车 间工序号工序名称材料牌号9精铣半圆孔下端面以孔和其

11、下端面为定位基准，精铣半圆孔下端面专用夹具毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x100设备名称设备型号设备编号同时加工件数万能升降台铣床XA6132夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅动1精铣82.2mm孔的下端面硬质合金镶齿端面铣刀D=100mm,Z=10，专用夹具6520.4121.310.75min机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 页车 间工序号工序名称材料牌

12、号10精铣半圆孔上端面毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x100设备名称设备型号设备编号同时加工件数万能升降台铣床XA6132夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅动1精铣82.2mm孔的上端面硬质合金镶齿端面铣刀D=100mm,Z=10，专用夹具6520.4121.310.75min机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 页车 间工序号工序名称材料牌号11毛坯种类毛坯外

13、型尺寸每毛坯可制件数每台件数模锻件162x106x100设备名称设备型号设备编号同时加工件数立式钻床Z5125夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅动1钻距槽底32mm的8.7mm孔麻花钻、d=8.4mm，专用夹具60015.820.204.210.13min2锪8.7mm的孔两端倒角120锥面锪钻，专用夹具 600机械加工工序卡片产品型号零（部）件图号产品名称第四速及第五速变速叉零（部）件名称变速叉共 页第 页车 间工序号工序名称材料牌号12攻螺纹毛坯种类毛坯外型尺寸每毛坯可制件数每台件数模锻件162x106x100设备名称设备型号设备编号同时加工件数攻丝机SZ4210夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅动攻丝M10丝锥M10，专用夹具40312.65110.04min
