施工组织学课程设计指导书.doc

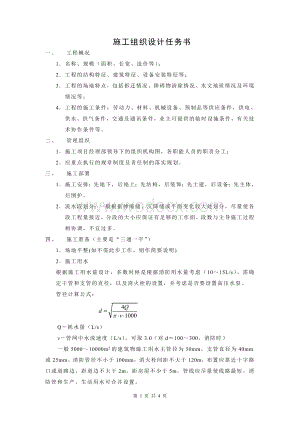

1、 施工组织设计任务书一、 工程概况1 名称、规模（面积、长宽、造价等）；2 工程的结构特征、建筑特征、设备安装特征等；3 工程的场地特点，包括拆迁情况、障碍物清除情况、水文地质情况及环境情况等；4 工程的施工条件：劳动力、材料、机械设备、预制品等供应条件，供电、供水、供气条件，交通及通讯条件，业主可提供的临时设施条件，有关技术协作条件等。二、 管理组织1 施工项目经理部领导下的组织机构图，各职能人员的职责分工；2 应重点执行的规章制度及责任制的落实规划。三、 施工部署1 施工安排：先地下，后地上；先结构，后装饰；先土建，后设备；先主体，后围护。2 流水段划分：一般根据伸缩缝、沉降缝或平面变化较

2、大处划分，尽量使各段工程量接近，分段的大小应保证有足够的工作面，段数与主导施工过程相协调，不宜过多。四、 施工准备（主要是“三通一平”）1 场地平整(如不需此步工作，则作简要说明)2 施工用水根据施工用水量设计，多数时候是根据消防用水量考虑（1015L/s）。需确定干管和支管的直径，以及消火栓的设置，并考虑是否要设置高压水泵。管径计算公式：Q耗水量（L/s）v管网中水流速度（L/s），可取3.0（对d100300，消防时）一般500010000m2的建筑物施工用水主管径为50mm，支管直径为40mm或25mm。消防管径不小于100mm，消火栓间距不大于120m，布置应靠近十字路口或道路边，距道

3、边不大于2m，距房屋不少于5m。管线应尽量使线路最短，消防管和生产、生活用水可合并设置。3 施工用电施工临时用电包括动力用电和照明用电，一般在估算总用电量是取照明用电为动力用电的10%。总用电量计算公式：P供电设备总需要容量（KVA）；P1、P2、P3、P4分别为电动机额定功率（kW）、电焊机额定功率（kVA）、室内及室外照明容量（kW）电动机的平均功率因数（在施工现场最高为0.750.78，一般为0.650.75）；K1、K2、K3、K4需要系数，按下表取用。用电名称数量需要系数备注K数值电动机310台1130台30台以上K10.70.60.5如施工中需用电热时，应将其用电量计算进去。为使计

4、算接近实际，式中各项用电量根据不同性质分别计算加工厂动力设备K10.5电焊机310台10台以上K20.6室内照明K30.8室外照明K41.0配电导线的选择：有多种方法可选，如按机械强度选择、按允许电流选择、按允许电压降选择。如按允许电流选择，即考虑导线必须承受负载电流长时间通过所引起的温升。三相四线制线路上的电流可按下式计算： 二相制线路上的电流可按下式计算： 式中 Ixian电流值（A）； P供电设备需要容量（KVA）； K需要系数；Uxian电压（V）； 功率因数，临时网络取0.70.75。附各类导线在不同敷设条件下的持续容许电流表给学生。P115811594 施工道路宽度要求：单行道不小

5、于33.5m，双车道不小于5.56m，考虑路基设计、弯道半径、排水设施。附临时道路资料给学生。P12441245五、 施工方案首先根据工程特点，找出那些项目是主要项目，以使所选择的施工方法具有针对性，能解决关键问题，不要求面面俱到。选择施工方法应遵循的原则：1 方法可行，条件允许，可满足施工工艺要求；2 符合国家颁布的施工验收规范和质量检验评定标准的有关规定；3 尽量选择那些经过试验鉴定的科学、先进、节约的方法，尽可能进行技术经济分析；4 要与选择的施工机械及划分的流水段相协调。主要项目施工方法：1 土石方工程：是否采用机械，开挖方法，放坡要求（是否要设置基坑支护），排水措施，土石方的调配。说

6、明施工工艺。2 混凝土工程：混凝土的浇注顺序，施工缝位置，分层高度，工作班次，振捣方法（是否要分层等）和养护制度，是否采用泵送混凝土。注意基础是否是大体积混凝土，是否在施工时需考虑内部降温。3 钢筋工程：钢筋的加工，运输，安装所使用的方法（是焊接还是绑扎，需注意的事项，如搭接长度）4 模板工程：使用木模还是钢模，是使用大模板还是由小模板组装的平模，模板的设计，特殊部位的处理方法，如洞口、楼梯（可制作定型模板供周转使用）5 砌筑工程：采用的砌筑方法，施工工艺6 架子工程：外架的构成（是挑架还是落地架），如使用塔吊，要考虑卸料平台。结构施工阶段的架子是否和装修阶段的架子相同。7 防水工程：主要是屋

7、面和厨厕的防水和防渗，说明所采取的措施。8 装修工程：将主要的装修工程施工工艺作简要介绍。六、 施工进度计划：1 确定工期和使用的定额；2 划分施工项目，注意只将与工程对象施工直接相关的内容列入；3 计算工程量和确定工序持续时间，需采用劳动定额进行人工分析；4 确定施工顺序；5 组织流水施工，对各分部工程可采用无节奏流水施工，对分部中的分项工程可采用等节奏流水、异节奏流水（尽量为成倍节拍流水）或无节奏流水，要注意劳动力均衡，一般要小于2，大于2则不正常。6 绘制施工进度计划图，包括横道图计划和网络计划图。七、 工程资源计划劳动力计划，材料使用计划，施工机械和大型机具使用计划，预制品计划，资金使

8、用计划八、 施工平面布置图1 设计总要求1 布置紧凑，节约占地2 短运输，少搬运，尽量减少二次搬运3 临时工程要在满足需要的前提下，少用资金4 有利于生产、生活、安全、消防、环保、市容、卫生、劳动保护等，符合国家有关规章和法规2 设计步骤和要点设计步骤：确定起重机位置确定搅拌站、仓库、材料和构件堆场、加工厂位置布置运输道路布置行政管理、文化、生活、福利用临时设施布置水电管线计算技术经济指标。九、 施工技术、组织与管理措施质量措施，安全措施，技术节约措施，环保措施，季节性施工措施（冬、雨季施工措施），现场文明施工措施等。参考资料：1、建筑工程施工组织设计实例手册（第二版），彭圣浩主编，中国建筑工业出版社第 4 页 共 4 页课程设计提交资料1 施工组织设计文件之文字资料，A4纸张 2 施工进度网络计划，2#图幅3 施工横道图计划4 施工平面布置图，2#图幅
