人工挖孔桩课程设计.doc

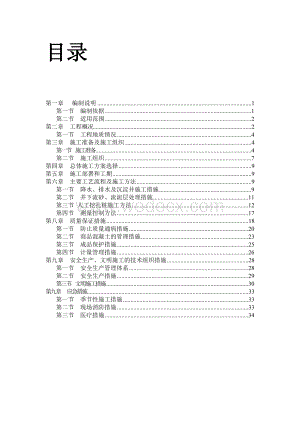

1、目录第一章编制说明1第一节编制依据1第二节适用范围2第二章 工程概况2第一节 工程地质情况4第三章施工准备及施工组织4第一节 施工准备4第二节施工组织7第四章 总体施工方案选择9第五章 施工部署和工期9第六章 主要工艺流程及施工方法9第一节 降水、排水及沉淀井施工措施9第二节 井下流砂、流泥层处理措施11第三节 人工挖孔桩施工方法12第四节 测量控制方法17第八章 质量保证措施18第一节防止质量通病措施20第二节 商品混凝土的管理措施23第三节成品保护措施25第四节计量管理措施26第九章 安全生产、文明施工的技术组织措施28第一节安全生产管理体系28第二节安全生产措施29第三节 文明施工措施3

2、0第九章 应急措施33第一节季节性施工措施33第二节现场消防措施33第三节 医疗措施34第一章 编制说明第一节编制依据本施工组织设计作为指导施工的依据，编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施等诸多因素尽可能充分考虑，突出科学性及可行性。本施工组织设计依据以下几项编制：一、柳州市XX地产（柳州）有限公司提供的工程文件。二、柳州建筑设计有限公司设计的某商住楼工程施工图纸。四、现行国家有关规范、标准和规程。五、广西柳州市有关文件及规定。六、现场实际情况。第二节适用范围本施工组织设计

3、适用以下范围：一、施工图纸内包括1、柳州建筑设计有限公司设计的某商住楼工程人工挖孔桩工程施工图纸。2、所包括的挖孔桩全部项目。3、施工过程中应建设单位、监理单位或设计院要求而进行的设计变更、技术处理等。二、施工图纸外包括1、施工现场临时设施的布置。2、为保证工程顺利进行而必须采取施工措施和施工工艺。3、施工现场及周围建筑物、道路及地下管道的保护，安全和环境保护等措施。4、施工期间防洪、防雨、防火、防台风等措施。5、同其它建设单位分包工程施工单位的配合。第二章 工程概况本工程位于柳州市航月路东端南侧。本工程桩基采用人工挖孔桩,总根数为41根,平均桩长710 m米,桩径平均800、900、1000

4、,持力层为中风化白云岩层。一、桩端必须进入中风化白云岩层中下部(承载力特征值不小于2500kPa)， 桩底进入持力层0.5米以上，桩端设扩大头。有效桩长不小于5d(d为桩身直径)。二、桩身纵筋通长设置。三、为保证桩顶混凝土的质量，桩顶应比所规定的设计标高超浇，在以后浇筑底板或承台结构时，再将此超浇部分凿掉。超浇高度不少于100。四、护壁及固定环箍桩身直径护壁dT(壁厚)Ak1(环筋)Ak2(直筋)砼强度等级14001008-2508-250C2014001008-2008-200C20五、施工要求 ：1、桩基施工时必须做好有关降水、挡土，护坡等工作并采取安全措施。2、挖孔桩分段挖掘的每段长度约

5、在09m左右；若遇到不良地基土时，则应减少每段长度。3、钢筋笼直径可比桩身直径小140mm，纵向主筋连接以及固定环筋与主筋交接处均需采用焊接。螺旋箍筋当采用搭接连接时，搭接长度50d。浇灌混凝土时应采取措施，防止钢筋笼位置走动变位。4、桩挖至持力岩层或规定深度时，均应通知有关单位共同进行检验，验收，确认合格后才能进行下一步工作。5、浇灌混凝土前必须清除孔底沉渣，碎屑，抽干孔内积水，桩身混凝土必须连续浇灌，分层振捣。6、当桩（或扩大头）间的净距小于1。5倍桩（扩大头）直径时，应采取隔一跳挖等措施确保施工安全。7、当以强风化岩层为桩端持力层时，相邻桩底标高相差不得大于桩扩大头间净距。8、由于场地内

6、基岩起伏较大且存在岩石夹层，所以 施工中应注意掌握基岩埋深变化规律，正确判断持力层，相邻桩先施工较深者后施工较浅者。六、人工挖孔桩终孔时，应进行桩端持力层检验。单柱单桩的桩应检验桩底下3d或5米深度范围内有无空洞，破碎带，软弱夹层等不良地质条件。七、施工完成后的工程桩应断竖向承载力检测，桩的测试与验收应按国家及深圳市的有关规定断。八、钢筋笼主筋采用II级,箍筋采用I级。技术指标如下表。钢材技术指标级螺纹钢筋D25mm fy335N/mm2，fu510N/mm2;D25mm fy315N/mm2，fu490N/mm2级光圆钢筋630 fy235N/mm2，fu370N/mm2第一节 工程地质情况

7、 根据柳州市某岩土工程有限责任公司提供的岩土工程勘察报告书中地质条件如下：一、地形地貌及地理位置拟建场地位于柳州市航月路东端南侧。二、现场水文地质条件场地各地基土层分为：杂填土层，厚度为1.33m，承载力体征值为80kpa；硬塑性粘土层，厚度为9.62m，承载力体征值为220kpa；中风化白云岩层，厚度为5m承载力体征值为4000kpa；也为该工程的持力层。地下水位为原地面的 4 6 米处，可能产生涌泥、流砂、坍孔现象，施工时应采取相应措施。第三章施工准备及施工组织第一节 施工准备一、质量策划1、公司总工室、工程技术、安全科针对本工程具体特点进行质量总策划。2、公司为本工程施工组建项目经理部。

8、3、项目经理部设计本工程施工所需资源。（人员、机械设备、资金等）二、技术准备： 1、认真学习研究设计图纸、理解掌握设计意图，做到施工时心中有数。 2、编写技术质量安全交底资料，施工前做好书面交底。 3、组织学习施工规范及验收标准，为认真贯彻执行规范及标准做好准备。 4、准备齐全技术资料的各种表格。 5、编制施工预算：为材料进场、劳动、月、周、进度表编制提供依据。 三、技术交底： 开工前项目技术负责人分别向施工员进行技术安全交底，内容有图纸交底，设计施工图纸交底，设计变更，安全措施交底等。技术交底采用三级制即：项目工程师施工员班组长。项目技术负责人向施工员进行交底必须细致、齐全，并结合具体操作部

9、位，关键部位的质量要求，讲解要点和注意事项等。施工员接受交底后要认真反复向操作班组进行交底。班组长在接受交底后，应组织工人进行认真讨论，保证按要求完成施工任务。四、现场准备 1、根据平面设计,挖砌排水明沟、集水井、沉淀池,确定排水走向找坡,使场内水畅通无阻,经沉淀处理排入城市管网，场地硬地化排水系统业主在移交场地前已施工完毕。 2、按施工需要机械进场就位。 3、根据工程进度安排各种工人分期进场。 4、砂、石、水泥、钢筋等材料的采购，并化验合格后运至现场。 5、布置供电、供水线路。五、生产准备1、建筑材料及安全防护用品准备：水泥、钢材、砂石三大建筑材料，特殊材料等，均应根据实际情况做好计划，分批

10、进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。2、施工中计划投入主要施工机械包括：2台钢筋剪切机、2台钢筋调直机、2台混凝土搅拌机、150套人工挖孔桩电动卷扬机提升设备、2台空气压缩机、一辆四轮机动车、2台毒气测试仪器、4台红外线体温测试仪、5套防毒面具、5个急救氧气袋、1台200KW柴油发电机各种中小型机具设备均齐备完好，无需订购。3、修整施工出入口，铺设现场内施工道路，作好地面排水沟、车辆冲洗台，搭设平面布置图中的临建设施，安装好备用柴油发电机。4、施工管理人员进场后，做好如下准备工作：会同有关单位做好现场的移交工作，包括测量控制点以及

11、有关技术资料，并复核控制点。5、临时用电、临时用水的搭设、安装、调试。6、组织施工管理人员及劳动力调配入场，满足施工要求。六、施工准备工作计划表序号项 目内 容第几天完成承办及审定单位1施工组织设计编制确定施工方案和质量技术安全等措施，并报审。1业主、总包、监理、公司2建立施工组织机构成立项目经理部，确定各班组及组成人员。1公司3现场定位放线点线复核，建立平面布置和建筑物的定位和控制细部。1项目部4现场平面布置按总平面图布置水电及临时设施。1项目部5主要机具进场机械设备进场就位。1公司、项目部6主要材料进场部分急用材料进场。1项目部7劳动力进场与教育组织劳动力陆续进场，进行三级安全技术教育。2

12、项目部8施工方案编制与交底编写详细的施工方案，并向有关人员和班组仔细交底。1项目部9编写施工预算计算工程量，人工、材料限额量、机械台班。1项目部10材料计划材料和各种半成品需量计划1项目部11图纸会审全部施工图。2业主、总包、监理、公司12砂浆、混凝土配合比各种标号的砂浆，混凝土配合比设计。1实验室13进度计划交底明确总进度安排及各部门的任务和期限。1项目部14质量安全交底明确质量等级特殊要求，加强安全劳动保护。1项目部第二节施工组织为优质安全、高速低耗地完成全部施工任务，必须对整个施工过程作科学严密的部署。一、施工作业区划分本工程施工分为两个施工作业区，每个作业区又分为不同的作业施工段，每个

13、施工段以成孔为关键线路进行施工。二、施工程序测量放线孔口挖土构筑混凝土护围支模、插筋、浇筑护壁砼挖 土照明、通风、排水、分碴基底凿岩扩底基底验收吊放钢筋笼钢筋笼制作浇注桩芯砼商品混凝土运进本工程采取以成孔为先导,其它各分部分项工程适时插入的原则，按平面分段，交叉流水的作业程序进行施工，其总体施工程序如下图： 三、施工调度为了保证工程施工的顺利进行和按时达到目标，及时解决施工生产中出现的问题，迅速而准确的传达项目经理决策，必须建立以项目经理为核心的调度体系，及时反馈上级职能部门、业主意见及施工中出现的问题，以便以项目经理为首的智能团作出明确决策，并及时贯彻落实下去，调度体系运转情况如下：1、组成

14、以项目经理为核心的调度体系，各专业管理人员都是这一体系的一个成员。2、定期按时召开有业主、总包、上级职能监督部门、设计单位的协调会，解决施工中出现的问题。3、每星期召开各专业管理人员会议，了解整个项目的进度、成本、计划、质量安全、文明施工执行情况，必要时调度延伸至作业班组长。4、协调好各专业工长的工作。组织好分部分项工程的施工衔接，合理穿插流水作业，保证合同工期。5、监督检查施工计划和工程合同的执行情况，使人力、物力、财力定期按比例投入本工程，并使其保持最佳调节状态，保证施工生产正常进行。6、做好天气预报工作，避免因气候变化对工程施工的影响。四、劳动力组织根据本工程的具体情况和施工工期的要求，

15、劳动力的准备分工种人员按项目经理部的安排进场。工种人数挖土工300钢筋工40电工20混凝土工40配属工10五、材料供应计划根据本工程的工期要求及施工的具体情况，本工程的材料供应初步计划如下表：序号材料名称数量1混凝土按预算书2钢筋（综合）按预算书第四章 总体施工方案选择由于本工程的工程量大、面积广、桩身长度分布变化明显，工期较紧，为保证工期及施工质量，分两段流水施工，十天成孔，局部桩距较小，需进行跳挖。第五章 施工部署和工期柳州市某商住楼工程桩基工程项目，施工质量、工期、安全生产及文明施工都会对整个工程起到至关重要的作用，公司也将其列为重点工程，公司各级领导、有关部门均给予高度重视，决心在以往

16、高层建筑施工经验的基础上，巩固成绩，克服缺点，坚持公司“质量第一，信誉为本，顾客至上，服务社会”的质量方针，运用科学管理，制定严格的质量、进度和安全生产的控制措施，大力采用新技术、新工艺和新材料，以科技推动生产，降低成本。在施工过程中，同业主、总包、监理公司、设计公司和质检部门密切合作，继续推行项目法施工，实施ISO9001：2000质量保证体系。责任到人，实行目标管理，精心组织施工，确保优质、高效、高速、安全、文明生产。为此我公司制定以下各项目标：一、工期：工期为45天。二、质量：单位工程质量达到合格标准。三、安全：按广西省五无标准(无死亡、无重伤、无火灾、无中毒、无倒塌)，严格按建设部一标

17、三规范组织施工。四、文明施工：严格按建设局的文件执行，达到文明样板工地标准。第六章 主要工艺流程及施工方法第一节 降水、排水及沉淀井施工措施一、排水根据工程地质情况，成孔整个过程都必须排水降水，应组织完整有效的排水系统，桩孔内水的排放采用两级排水系统，将孔桩内水先抽排至地面排水系统，经处理后排入市政管网。施工区域地面排水系统为沿场地四周布置的排水沟和集水井，除施工区域处，生活区域也要设排水沟，以排水雨水和生活污水。二、降水本工程采用井点降水，施工进程安排专人对周边的降水井进行降水，使地下水位保持在施工土层以下1.0M,保证下井作业时孔底岩土疏干，成孔安全、护壁顺利进行。在孔桩开挖过程中桩井内渗

18、水可利用桩孔自身降水，方法是：1、少量渗水可在桩孔内挖小集水坑，随挖土随用吊桶吊出。2、渗水量稍大可在桩孔内挖一较深集水井，用小型潜水泵抽出，随土加深集水井。3、渗水量较大时，可在每一区域内选一桩超前开挖，作为周围桩孔的降水井。 三、降水井施工质量及技术要求1、严格按有关规范及设计图进行施工。钻孔安装要调正水平，应随钻孔延伸逐步加长粗径钻具，以保持钻孔垂直，使钢花管顺下到预定深度。2、对地层情况将花管准确下置在富水井段，应下入井底812，下管时不得左右旋轩式上下串动。3、井管外围填入砾料为0.5cm石米,应均匀下入,避免“架桥现象”。4、洗井要充分及时，一般为每口井个台班。5、下水泵时，所有泵

19、管连接应拧紧，下置井深应预留井底泥砂段。6、水泵下好后，应包扎好井口，以防异物掉进孔内，保证每口井正常抽水，并作好抽水记录。四、降水井施工安全措施严守操作规程，在岗人员要戴安全帽，起落钻具下不得站人，下入井管时使用自由钳手不能放在底部，用电应由专人负责安装，自动箱应放距地面1.2m以上,一定要接地线,电缆接头应用防水胶布包扎。五、排水沟、集水井和沉淀池的做法，如简图所示。第二节 井下流砂、流泥层处理措施本工程施工现场地内局部可能有淤泥、粘土、细粉砂，和地下水，容量发生塌方及流泥、流砂现象，若发生流泥、流砂及地下水涌泉较大时，护壁节高相应缩小，一般采用半模或三分之一模方式工艺施工，并先打挡土条或

20、钢筋网、填砂包、稻草等相应措施，必要时可采用钢板套筒作为护壁外模，以防止塌崩加剧，且护壁塌落的土方应在护壁筑混凝土同时用混凝土填满，护壁钢筋相应加密，以上情况视流水量及塌崩情况而定，缩小的护壁节宜在50cm以内，细粉砂层也可采用打水平花管进行压力注浆法进行止水止流泥施工。施工时必须做到；一、在砼护壁上预埋铁爬梯，以便在紧急情况下，井下人员能在最短时间内撤离现场。二、在井上中适当位置可靠的救生软梯，上端固定在上口，另一端沿井边垂直向下延伸，使井下人员能快速撤危险现场。三、在桩孔内挖土时，手脚不得置于护壁之下，防止护壁突沉，压伤手脚。四、正在浇灌桩蕊砼的桩孔，十米半径范围内的其它桩孔不得下井作业。

21、第三节 人工挖孔桩施工方法一、施工程序施工顺序为：场地平整放线，定桩位浇垫层架设支架和电动葫芦，安装潜水泵。鼓风机照明设备等边挖边抽水自挖下1米左右土层进行桩孔周壁的清理，标核桩孔的直径和垂直度支撑护壁模板浇灌一周护壁砼拆模后继续下挖，支模，浇护壁砼，循环作业，达到设计要求强风化岩一定深度后确定是否作持力层作扩大头，对桩孔直径，深度，垂直度，持力层进行全面验收排除孔底积水，钢筋笼设置，用粗直径钢筋固定，每2M为一处浇灌桩身砼。二、人工挖孔桩施工方法、施工测量放线：(1)、检查复核控制桩点,检查其建筑基线尺寸是否符合点位,是否通视、易量。 (2)、用经纬仪及钢尺测出各轴线和桩位,用红漆标在垫层上

22、,待第三节护壁施工完成后将桩位控制线转移到护壁上,用红油漆标上标志,打入水泥钢针,作为挖孔依据。 (3)、放好每轴线后,及时报告与业主、总包或监理验线,复核后方可施工。、桩孔施工：(1)、桩孔施工工艺流程准备工作挖土、石方孔内排水送风校正孔中心及几何尺寸修整孔壁绑扎护壁钢筋安装护壁模板校正中心及模板园度浇灌护壁混凝土养护拆模板、修理护壁砼下节排水送风挖土.循环施工(2)、开挖土、石方本工程桩身护壁每根桩计划支护一至二节。工程桩土方开挖先中间后周边,扩底部份先挖桩身圆桩体,再挖扩底尺寸从上到下修成,松散土层用铲、镐开挖,进入强风层后用镐,每节均应检查中心点及几何尺寸,合格后才能进行下道工作。为安

23、全起见，每开挖下节桩孔前，应用直径20mm钢筋长的1.2m打入土中。测试是否有流砂、淤泥出现，遇到砂层时，每节挖深可降到0.5m,挖深超过5m后,要用鼓风机连续向孔内送内,风管口要求距孔底2m左右,孔内照明采用防爆灯炮,灯炮离孔底2m。(3)、土方运输:在孔口安装支架及0.5t慢速卷扬机,土用吊桶提升。 (4)、排水:开挖过程中,如有少量地下水要随挖随用吊桶将泥水一起吊出,如渗水量较大,则在孔底一侧挖集水坑,用高扬程水泵排出。 (5)、护壁钢筋安装:护壁钢筋在现场加工孔内绑扎,并留足连接长度,以便下段钢筋搭接。 (6)、护壁钢模采用48块钢模板组成，插口连接，支模要校正中心位置、直径及圆度。

24、(7)、护壁砼施工:护壁砼应严格按配合比下料搅拌,塌落度控制在cm为宜,为提高早期强度可适当加入早强剂,砼浇筑时应分层沿四周入模,用钢钎捣实,施工前应将上节护壁底清理打毛,以便连接牢固.为便于施工,可在模板顶设置角钢、钢板制成的临时操作平台，供砼浇筑使用。(8)、护壁模板拆除，当护壁砼养护达到一定强度后，便可拆除模板，通常拆模时间为24小时，再进行下一节施工。(9)、尺寸控制,每节护壁模板拆除后,应将桩控制轴线,高程引到每节砼壁上,可用十字线对中,吊大线锤,测出中心线,再用尺找圆周,根据基准点测设孔深。(10)、挖孔桩的余泥用手推车运集于空地,然后用挖土机上载汽车运走。人工挖孔桩施工工艺图三、

25、桩身钢筋笼安装 挖孔桩成孔，验孔后，桩身钢筋笼纵向筋及加劲箍筋应根据设计图纸要求，在加工棚加工好，运至孔内安装。时先将单独箍筋附于壁小台阶上，然后再逐根绑牢纵向钢筋，最后再焊接平箍，为了便于施工，可在孔内护壁台阶上搭上2-3块方木，垫上模板，人站于之上便于操作，钢筋固定安装后，每四节护壁在小台阶部位焊1个16钢筋呈三角形使钢筋固定，不会向任何方向移运，保证笼心位置，确保保护层的厚度,桩身钢筋笼安装绑扎后应报业主、总包及有关单位进行验收,并作隐蔽验收记录。四、桩身砼浇灌1、清孔将成孔时未清理干净的井底沉渣再一次清理干净，然后抽干井底的地下水。2、安放下料漏斗及串筒把下料漏斗用两根钢管焊接起来，放

26、在井口固牢，然后把导管一节一节的往下安装。3、下桩芯混凝土 1）、浇灌桩芯砼前应再次清理孔底虚土,排除积水,经验收签证后,方可开始浇灌桩芯砼。 2）、浇灌桩芯砼前做渗水量测定,当涌水量不超过0.3升/秒时,可采用普通方法浇注,涌水量超过0.3升/秒,且桩孔积水量高于1000mm时,应采用水下砼。 3）、桩芯混凝土强度等级为C25(其配合比由质检试验设计),施工现场应做坍落度试验,坍浇度控制在3-5cm之间。 4）、商品砼配制作材料及钢筋等均应由质检部门检验合格方可使用。 5）、浇灌砼:用手推车把商品砼从集料斗推至井口的下料斗,然后由串桶导管导入井底，每层灌注高度不得超过1.1m,分层捣实直至桩

27、顶。振捣方法由井下的操作工人每50cm振捣一遍，每遍为1520次，串桶中间用尼龙绳吊牢防止脱落伤人,串桶下口离现浇砼面保持在2m内,随砼面增高,逐节由井下工人拆除,桩顶砼在砼初凝应抹压平整,避免出现塑性收缩裂纹或环向干缩裂缝,其表面浮浆应及时凿除并超灌20cm,以保证有良好的连接。 6）、采用普通方法浇灌桩芯砼,当水泥浮浆达100mm以上时应抽掉或淘扦后继续浇灌。 7）、桩芯砼浇灌过程中桩芯砼必须一次性浇灌完成。 8）、桩芯浇灌完成应严格控制每根桩顶标高,并在护壁上刻出标高控制标志。 9）、每根桩桩芯每一工作班不小于做一组试件,以备查验。桩芯砼浇筑示意图注意：砼不得直接向桩孔内浇灌,应采用串桶

28、分层灌注,每层灌注高度不得超过1.1m,分层捣实直至桩顶。串桶中间用尼龙绳吊牢防止脱落伤人,串桶下口离现浇砼面保持在2m内,随砼面增高,逐节拆除,桩顶砼在砼初凝应抹压平整,避免出现塑性收缩裂纹或环向干缩裂缝,其表面浮浆应及时凿除,以保证有良好的连接。五、多水量孔桩桩芯混凝土施工方法个别深桩或特殊位置的桩以及最后浇砼的桩砼浇捣过程中可能水量较多，应采取避水法浇捣。1、加强抽水，周围桩孔同时抽水；3、混凝土减少坍落度；3、将串筒靠近护壁一侧，砼从一侧成倾斜面浇捣，确保砼浇捣面超出水面，使新入孔的砼不直接与水接触。3、利用砼倾斜面将孔内积水排挤到桩孔的另一侧，并随砼面上升而上挤，及时利用人工外排。5

29、、插入式振动捧从边侧振捣，不直接插入水中振捣，从而使水无法进入砼内，只在砼表面有水。六、岩石爆破措施当根端进入微风岩时，用风镐等工具无法挖凿，而应采用定向井下爆破施工。其方法如下：用20型高压风钻竖向钻炮眼，炮眼深度为5080厘米较合适，然后根定向爆破计算方式准备计算装炸药量，装药后，安装好电雷管，用串联连接分批引爆，定向爆破后，用吊桶将其提出井口，清理井底。定向爆炸时，装药量不能过多，也不能过少，一定要严格按计算量装药，且不要封堵炮眼口，避免封堵后爆破威力过大而震坍桩孔护壁。（一）、事先编制作业方案，报主管部门批准，征得公安局同意后，才能进行爆破作业。（二）、爆破应指定专人负责，爆破工作人员

30、必须受过爆破技术训练，熟悉爆破器材性能和安全规则。（三）、爆破所用的爆炸材料，应符合现行国家标准、部标准。（四）、爆破前，必须做好以下列安全准备工作：1、 建立指挥机构，明确爆破人员的职责和分工。2、 在危险区内的建筑物、构建物、管线、设备等，应采用保护措施,防止爆破地震、飞石和冲击波的破坏。3、 防止爆破有害气体、噪声对人体的危害。4、 在爆破危险区的边界设立警戒哨和警告标志。5、 将爆破信号的意义、警告标志和起爆时间通知当地单位、居民。起爆前，督促人、畜撤离危险区。（五）、遇浓雾、大雨、大风、雷电或黑夜时，均不得起爆。（六）、处理瞎炮，应严格按国家有关安全规范执行。第四节 测量控制方法一、

31、主轴线控制网的布设编制依据：总平面布置图、桩位布置图1、用全站仪对现场甲方提供的红线点进行复核，看其是否有偏移或沉降，要求边长相对误差小于11000，角度误差小于3 ，满足要求后方可用其进行轴线控制网的布设，否则应会同甲方等有关部门协商解决。2、建设单位告之本工程所在地区红线桩位置及坐标体系，进行方位坐标换算后再用（PTS-V2）全站仪引测到本工程按垂直线布设的主轴线控制网。依据主轴线控制网对本工程各轴线进行全方位定位测量。二、桩位轴线的垂直引测及直径的核准：桩的垂直度采用吊锤法。每一根桩配置一个吊锺每个挖一米进行垂直度的核准。直径采用软尺进行测定确认整根桩的直径。内容序号项目允许偏差（mm）

32、平面位置及垂直 度1单排挖孔桩、群桩基础的边桩沿垂直桩基轴线方向沿顺桩基轴线方向2群桩基础的中间桩50753设计为一柱一桩时，任何位置的桩1001004在任何一个水平高度上的垂直度5075桩身截面有效直 径1桩身截面有效直径+50-02桩底部截面有效直径+50-0挖孔桩基底平面挖孔桩基础底平面的允许高差100第八章 质量保证措施一、确保施工质量的技术措施1、严格执行ISO9001：2000质量标准，按程序文件进行质量管理，按作业指导书进行操作，是质量水平保持稳定、连续并不断上升的根本保证。2、加强技术管理，认真贯彻执行国家规定。操作规程和各项管理制度，明确岗位责任制，认真做好技术交底工作，除进

33、行书面交底外，还应组织各班组召开技术交底会，对施工难点和重点进行讲解。3、各种不同材料必须合理分类、堆放整齐。对于钢筋须挂牌标示，避免锈蚀和污染。加强原材料检验工作，严格执行各项材料的检验制度，水泥、钢材、焊条都必须有出厂合格证和试验资料。混凝土严格按配合比施工，认真做到开盘交底和拆模申请制度。4、各工序技术措施、测量放线设立专门的测量放线小组，测量仪器及工具事先检查、定期校正。测量控制的重点是保证挖孔桩定位及成孔垂直的控制。、成孔成孔的好坏影响桩质量的关键，故工人挖土成形后，必须经质检员对孔径尺寸、垂直度进行验收，合格后才可安装护壁模板。不同的桩长、不同的区段、不同的幢号，其桩终孔时，均取其

34、岩样和土样，汇同有关单位鉴定认可，以此标准确定终孔深度。(3)、模板工程施工鉴于模板工程是保证护壁质量桩芯尺寸好坏的重要环节，模板安装完毕后，必须经质检员对孔径尺寸、垂直度进行验收，合格后才可浇筑护壁混凝土。(4)、钢筋工程施工A、钢筋进场后要及时进行原材料检测试验，合格材料方可使用。B、钢筋工程施工前要认真做好翻样，交底工作。钢筋笼除按设计要求2000mm用16钢筋作加劲箍外，在加工时还应用16钢筋2000作三角形定型筋，保证钢筋位置准确。C、钢筋工程安装后，工程质检人员应对钢筋进行检查，做好隐蔽验收。重点进行下列内容检查。根据设计图，检查钢筋的种类、直径、根数、间距是否正确，特别要检查加劲

35、筋的数量，检查钢筋接头位置及搭接长度是否符合要求；绑扎是否牢固、有无松动脱变现象，检查混凝土保护层是否符合要求，检查钢筋焊接是否符合要求。D、钢筋笼安装就位后，还应检查钢筋笼是否在吊装过程中有变形现象，其标高是否正确。(4)、混凝土工程施工A、严格执行材料进场验收制度，特别是对水泥、砂、石要有计划地提前做好化验工作，杜绝不经化验合格而先使用的现象。B、护壁混凝土的配合比必须经设计，送监理、总包、业主确认。施工中，严格按配合比施工。C、商品混凝土到现场后要有专职质检员进行检验。D、桩成孔后，及时验收，安装钢筋笼浇灌混凝土，防止孔底因水浸泡而影响桩的承载力。E、桩芯混凝土浇筑时，使用串筒，保持串筒

36、底与浇筑面不超过2米，防止串筒底与浇筑面过高造成混凝土离析。振捣时，若发出浮浆过多，必须用泵抽走浮浆。二、保证质量的管理措施：1、岗位责任制：按质量目标分解，将质量责任层层挂牌，层层落实。由质检员行使质量否决权和奖罚权。2、奖罚制；拉大班组优良与合格的上资差距，质量评定按楼层各部位分开进行，实行优质重奖，劣质重罚的方法，最大限度地调动工人的积极性。3、材料进场检查制：要特别注意杜绝无准用证书水泥及钢筋的使用。商品混凝土按商品混凝土的管理规定执行。4、三检制：主要分项工程质量严格检查，坚持“自检、交接检、专检”三检制。5、隐检制：根据施工进度安排预检、隐检计划，进行预检、隐检程序，办理预检、隐检

37、手续，并及时履行签字归档。6、工程例会制：A、外联工程例会：汇报工程进展情况；听取业主、总包、监理、质检站及设计院等各方面的指导和意见，提出施工或图纸上的问题、方案措施。B、内部工程例会：总结工程施工的进度、质量、安全情况，传达外联工程会议精神，督促各区段施工进度。定于每星期五下午召开工程例会。7、成品保护制度：桩芯浇筑混凝土后，回填土至原地面标高，防止外露的钢筋受损。禁止机动车辆在已完工的桩面上行驶。第一节防止质量通病措施一、模板工程：1、模板安装前，先检查模板的质量，不符质量标准的不得投入使用。2、护壁模板通病现象：断面尺寸鼓出、漏浆、混凝土不密实，或蜂窝麻面、偏斜。防治措施：A、做好圆模

38、间的拼接，密缝；下部土面平整，无高低不平。B、安装好圆模后，校对垂直度及内尺寸。C、内支撑要牢固。二、钢筋工程：1、钢筋加工：(1)、钢筋开料切断尺寸不准，根据钢筋的所在部位和钢筋切断后的误差情况，确定调整或返工。(2)、钢筋成型尺寸不准确，箍筋歪斜，外形误差超过质量标准允许值：对于级钢筋只能进行一次重新调直和弯曲，其他级别钢筋不宜重新调直和反复弯曲。2、钢筋绑扎与安装(1)、钢筋骨架外形尺寸不准：绑扎时宜将多根钢筋端部对齐，防止绑扎时，某号钢筋偏离规定位置及骨架扭曲弯形。(2)、保护层砂浆垫块厚度应准确，垫块间距应适宜，否则导致钢筋笼倾斜。(3)、钢筋笼吊装入桩时，应力求平稳，吊点选择在钢筋

39、笼内部三角形加强筋，骨架各钢筋交点要绑扎牢固，必要时焊接牢固。(4)、浇筑混凝土时，受到侧压钢筋位置出现位移时，就及时调整。(5)、同截面钢筋接头数量超过规范规定：骨架未绑扎前要检查钢筋对焊接头数量，如超出规范要求，要作调整才可绑扎成型。3、对焊焊接表面烧伤、接头轴线偏移和弯折，接头结合不良、接头氧化缺陷、接头过烧缺陷、热影响区淬火脆裂以及接头区域有裂纹等现象。4、电弧焊：(1)、焊接过程中要及时清渣，焊缝表面光滑平整，加强焊缝平缓过渡，弧坑应填满。(2)、根据钢筋级别、直径、接头形式和焊接位置，选择适宜焊条直径和焊接电流，保证焊缝与钢筋熔合良好。(3)、帮条尺寸、坡口角度、钢筋端头间隙以及钢

40、筋轴线等应符合有关规定，保证焊缝尺寸符合要求。(4)、焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。(5)、钢筋电弧焊时不能忽视因焊接而引起的结构变形，应采下列措施：A、对称施焊，B、分层轮流施焊，C、选择合理的焊接顺序。四、混凝土工程：1、护壁混凝土浇筑：(1)、蜂窝产生原因：振捣不实或漏振；模板缝隙过大导致水泥浆流失。预防措施：使用插扦插捣砼时要每次来回，至出现浮浆为止。新旧接缝范围要小心振捣。模板安装前应清理模板表面及模板拼缝处的粘浆，才能使接缝严密。若接缝宽度超过2.5mm应予填封，选择相应的石子粒径。(2)、露筋产生原因：钢筋保护层垫块不足，导致钢筋紧贴模板；振捣不实。预防措施：钢

41、筋垫块厚度要符合设计规定的保护层厚度；垫块放置间距适当，钢筋直径较小时垫块间距宜密些；使用插扦必须多次插动，待混凝土中气泡完全排除后才移动。(3)、麻面产生原因：模板表面不光滑；模板湿润不够；漏涂隔离剂。预防措施；模板应平整光滑，安装前要把粘浆清除干净，并满涂隔离剂，浇捣前对模板要浇水湿润。(4)、缺棱掉角产生原因：投料不准确，搅拌不均匀，出现局部强度低；或拆模板过早，拆模板方法不当。预防措施：指定专人监控投料，投料计量准确；搅拌时间要足够；拆模应在混凝土强度能保证其表面及棱角不应在拆除模板而受损坏时方能拆除。拆除时对构件棱角应予以保护。(5)、计量不准确。砂、石、水泥（包括散装水泥和水）未经

42、计量或计量不准：外加剂没有按程序操作，而导致混凝土质量下降。(6)、混凝土缺陷的处理A、麻面：先用清水对表面冲刷干净后用1:2或1:2.5水泥砂浆抹平。B、蜂窝、露筋：先凿除孔洞周围疏松软弱的混凝土，然后用压力水或钢丝刷洗刷干净，对小的蜂窝孔洞用1:2或1:2.5水泥砂浆抹平压实，对大的蜂窝露筋按孔洞处理。C、孔洞：凿去疏松软弱的混凝土，用压力水或钢丝刷洗刷干净，支模后，用高标号混凝土捣实，面涂纯水环氧水泥浆进行封闭处理。第二节 商品混凝土的管理措施预拌制（商品）混凝土的制作是个特殊过程，其最终质量的评定需经制作后天28天才能确定，故控制其制作过程是十分重要的，项目部严格按照ISO9001：2

43、000质量标准中的“采购”要素的规定和公司有关程序文件的要求，选择经公司评价合格的商品混凝土供应商，与其签定供应合同。在合同中明确相关的质量、技术要求。施工中商品混凝土的使用严格执行GB14902预拌混凝土标准。一、 配合比的确定：1、配合比的设计：对供应商提供的配合比，应汇同业主、总包、设计、监理公司对该配合比进行确认，符合GBJ107、JGJ55、JGJ28标准要求，才交由混凝土供应商按配合比生产；2、当原材料的产地或品种发生变化时，应汇同混凝土供应商根据材料特性重新设计配合比，送业主、总包和监理公司认可后，按新的配合比进行混凝土生产；二、掺用外加剂的控制：当因工程需要，混凝土需掺用外加剂

44、时，外加剂的质量严格执行GB8076要求。外加剂的掺用要符合GBJ119要求。并严格按配合比掺用量掺料。掺用外加剂的商品混凝土的耐久性要符合GB501464要求。三、混凝土的运输：1、混凝土车装料前须倒净搅拌筒内的积水，防止影响混凝土水灰比，以确保混凝土质量；2、搅拌运输车自装料至卸料，搅拌筒须一直进行转动力，不得停止，并严禁随意向搅拌筒内加水；3、混凝土从装料至卸料的整个运输时间不得超过混凝土初凝时间；4、混凝土运输车每运输一次应冲洗一次搅拌筒，如运输相同配合比的混凝土且运输距离较近时，亦应不超过4h清洗一次；5、高温气候，运输车严禁在日照下停留暴晒；6、混凝土运输的线路应经设计，避免选择运

45、输时段道路堵塞的线路，并对选择好的线路进行试行，确定最终的运输时间。四、在施工过程中，项目部派人定期到混凝土供应商生产现场进行抽检，检查内容包括：1、混凝土使用的原材料（包括原材料试验报告、目测材料质量）；2、原材料的下料量是否按配合比要求；3、混凝土使用的外加剂（外加剂出厂报告、掺用量）；4、混凝土搅拌时间；5、目测混凝土坍的落度；6、供应商现有的检测设备及手段；7、供应商使用的机械设备是否符合国家有关规定。五、混凝土的施工现场接收：当混凝土由供应商运送到施工现场时，由试验工程师对混凝土进行如下项目检查，执行GBJ80标准规定，合格后方可使用。1、核对送货单的出厂时间、混凝土标号、数量、坍落度、外加剂含量是否符合要求；2、坍落度检查：质检员在混凝土送到施工现场20分钟内对混凝土进行检查，一般在卸料量的1/43/4之间进行，每车混凝土均要进行目测检查，其坍落度应与送货单一致。3、强度检验：每100m3相同配合比混凝土，取样不得少于1次，当不足100m3时，也应抽检不少于1次。混凝土试样的组批条件，严格按GBJ107规定要求进行抽检。4
